Marca	Harvia
Modello	DIR750R
Tipo di prodotto	Riscaldatore a infrarossi a spettro completo
Potenza	750 W
Tensione di rete	230 V ~ 1N 50 Hz
Grado di protezione	IPX2
Fusibile termico	130 °C
Cavo di collegamento	3 m con connettore (3 x 1,5 mm²)
Angolo di irraggiamento	122,5°
Distribuzione dell'irraggiamento	A : 24 %, B : 55 %, C : 21 %
Fronte in vetro	Schott Nextrema scuro (rif. 1-027-839)
Elemento riscaldante	Vitae 750 W (rif. 1-027-838)
Utilizzo	Riscaldatore frontale o da soffitto
Distanze di sicurezza (montaggio orizzontale)	B = 100 mm, F = 150 mm
Temperatura ambiente	+10 °C a +140 °C
Condizioni di conservazione	-25 °C a +70 °C
Accessori opzionali	Pannello frontale in acciaio inox, griglia di protezione, schienale in legno, ecc.
Pulizia	Panno umido dopo raffreddamento
Manutenzione	Senza manutenzione
Smaltimento	Riciclaggio secondo le direttive locali

Domande frequenti - DIR750R HARVIA

Qual è il ruolo del limitatore di temperatura di sicurezza?

Il limitatore di temperatura di sicurezza spegne automaticamente il riscaldatore in caso di surriscaldamento, garantendo una sicurezza intrinseca.

Si può installare il DIR750R al soffitto?

Sì, il modello 750 W può essere utilizzato come plafoniera. Rispettare le distanze di sicurezza: B = 100 mm, F = 150 mm.

Qual è la distanza minima tra il riscaldatore e i materiali infiammabili?

Per un montaggio orizzontale, la distanza minima è di 100 mm sui lati (B) e 150 mm davanti (F).

Come pulire il vetro del riscaldatore?

Spegnere e lasciare raffreddare il riscaldatore, quindi pulire con un panno umido. Non versare mai acqua direttamente sull'apparecchio.

Il riscaldatore richiede una manutenzione specifica?

No, il riscaldatore a infrarossi è senza manutenzione. Una pulizia occasionale del vetro è sufficiente.

Quali sono i riferimenti dei pezzi di ricambio per il DIR750R?

Il fronte in vetro Schott Nextrema scuro ha il rif. 1-027-839 e l'elemento riscaldante Vitae 750 W il rif. 1-027-838.

Si può usare questo riscaldatore in un bagno di vapore?

No, l'installazione nei bagni di vapore non è autorizzata a causa dell'umidità eccessiva.

Qual è il grado di protezione del DIR750R?

Il grado di protezione è IPX2. Con un coperchio opzionale, si può raggiungere IPX4 per le saune.

È necessario un comando speciale per questo riscaldatore?

Sì, il riscaldatore deve essere utilizzato con un comando che limita automaticamente la durata del riscaldamento.

I bambini possono usare l'apparecchio?

I bambini di età superiore a 8 anni possono usarlo sotto supervisione e dopo aver compreso i pericoli. I bambini di età inferiore a 8 anni non devono avvicinarsi.

MANUALE UTENTE DIR750R HARVIA

Irradiatori a spettro completo

VITAE 350 / 500 / 750 / 1300

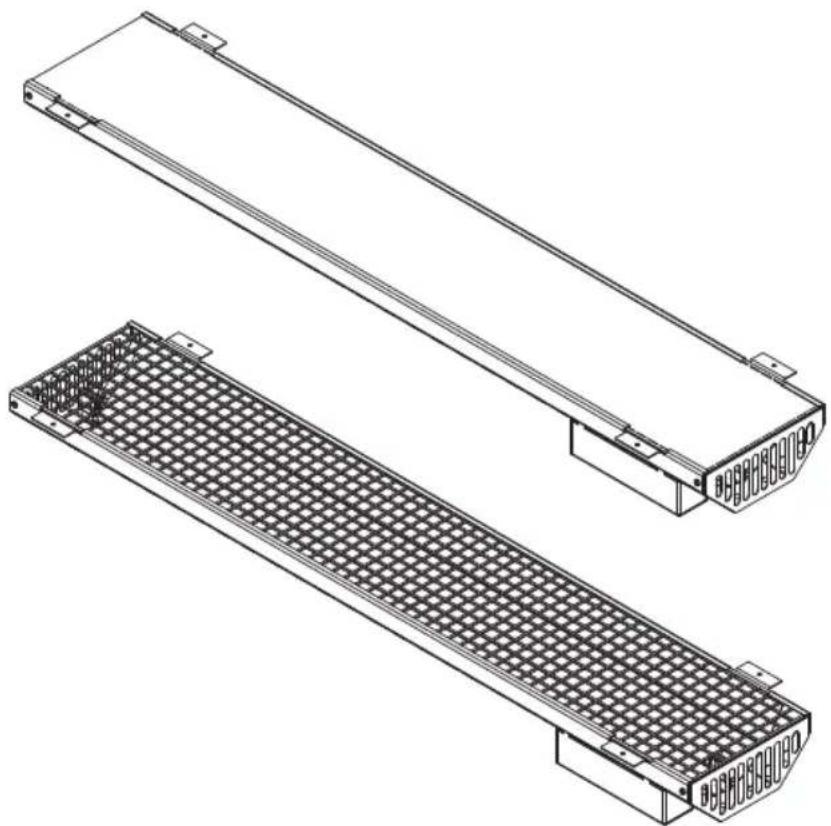

ECO 350 / 500 / 750

ISTRUZIONI DI MONTAGGIO E PER L'USO Italiano

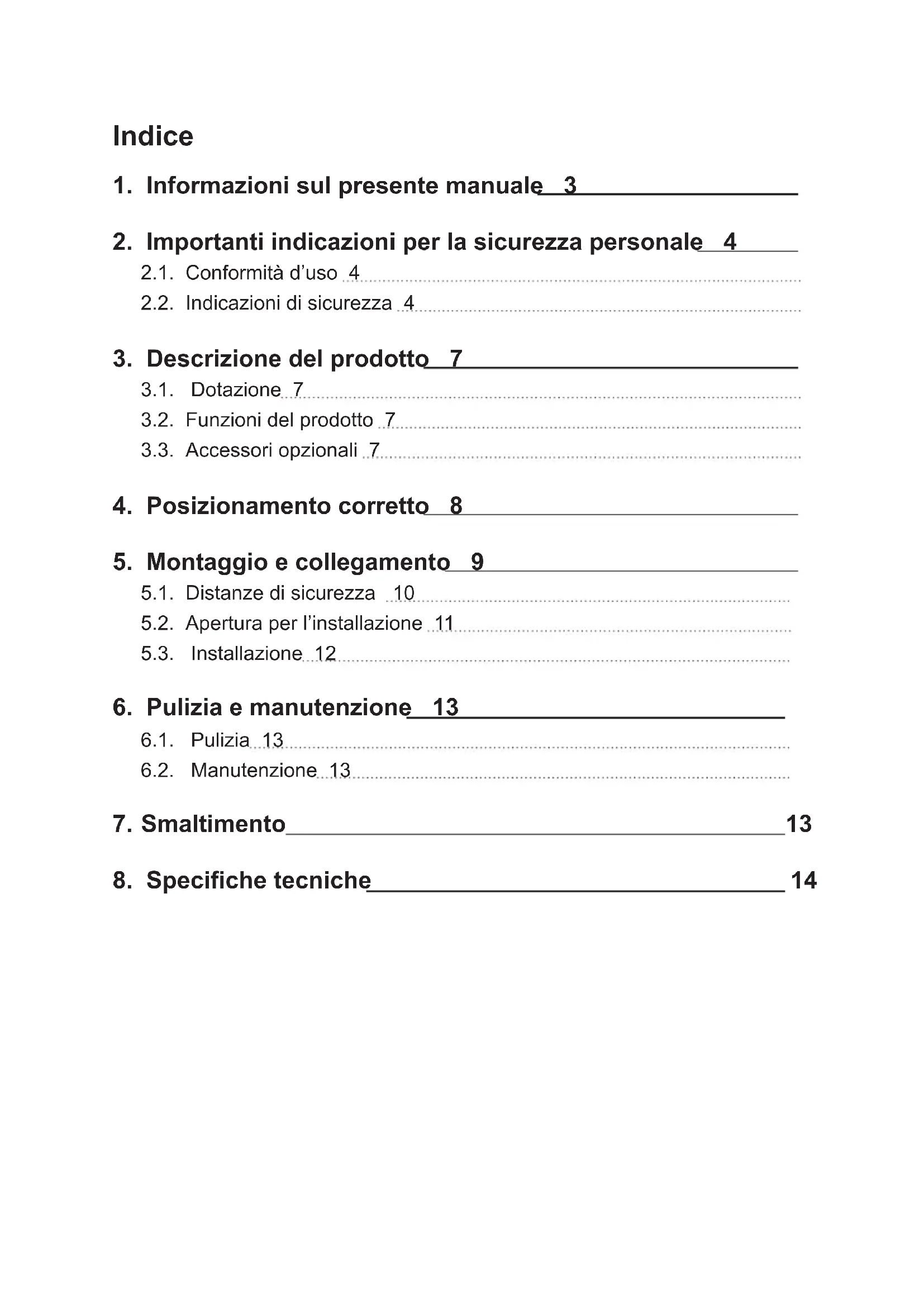

1. Informazioni sul presente manuale 3
2. Importanti indicazioni per la sicurezza personale 4

2.1. Conformità d'uso 4
2.2. Indicazioni di sicurezza 4

1. Descrizione del prodotto 7

3.1. Dotazione 7
3.2. Funzioni del prodotto 7
3.3. Accessori opzionali 7

1. Posizionamento corretto 8

2. Montaggio e collegamento 9

5.1. Distanze di sicurezza 10
5.2. Apertura per l'installazione 11
5.3. Installazione 12

1. Pulizia e manutenzione 13

6.1. Pulizia 13
6.2. Manutenzione 13

1. Smaltimento 13
2. Specifiche tecniche 14

1. Informazioni sul presente manuale

Leggere con attenzione le presenti istruzioni di montaggio e conservarle in prossimità dell'irradiatore a infrarossi. In questo modo è possibile controllare in ogni momento le informazioni sulla sicurezza e sull'utilizzo.

Le presenti istruzioni di montaggio e d'uso si trovano anche nell'area di download della nostra pagina web all'indirizzo: www.sentiotec.com/downloads.

Simboli nelle avvertenze

Nelle presenti istruzioni di montaggio, prima di ogni attività che genera un pericolo, è applicata un'avvertenza. Osservare sempre queste avvertenze. Così facendo, si evitano danni a beni materiali e lesioni che, nel peggiore dei casi, possono essere addirittura mortali.

Nelle avvertenze vengono utilizzati pittogrammi che hanno i seguenti significati:

PERICOLO!

L'inosservanza di questa avvertenza può causare lesioni gravi o addi- rittura mortali.

AVVERTENZA!

L'inosservanza di questa avvertenza può causare lesioni gravi o addi- rittura mortali.

ATTENZIONE!

L'inosservanza di questa avvertenza può causare lesioni lievi.

ATTENZIONE!

Questo pittogramma avverte della possibilità di danni a beni materiali.

Altri simboli

Questo simbolo indica consigli e indicazioni utili.

Non coprire! Leggere il manuale di istruzioni

2. Importanti indicazioni per la sicurezza personale

L'irradiatore a infrarossi è costruito secondo le regole vigenti riconosciute per la sicurezza. Tuttavia, durante l'utilizzo possono presentarsi pericoli. Osservare pertanto le seguenti indicazioni di sicurezza e le avvertenze speciali riportate nei singoli capitoli.

2.1. Conformità d'uso

L'irradiatore a infrarossi viene utilizzato per riscaldare il corpo umano e/o per riscaldare una cabina a infrarossi.

L'irradiatore a infrarossi può essere utilizzato solo in combinazione con un sistema di comando dotato di limitazione automatica del tempo di riscaldamento.

Qualsiasi altro utilizzo è considerato improprio. Un utilizzo improprio può causare danni al prodotto e lesioni gravi o mortali.

2.2. Indicazioni di sicurezza

• Il montaggio dei collegamenti a morsetto deve essere eseguito da elettricisti specializzati o da persone con una qualifica simile.
• Il montaggio dei collegamenti a spina può essere eseguito dall'utente.
• I lavori di montaggio e di collegamento dell'irradiatore a infrarossi possono essere eseguiti solo in assenza di tensione.

• Osservare anche le disposizioni locali valide sul luogo di installazione. Osservare le disposizioni della norma EN 60335-2-53 (VDE 0700 parte 53).

• Fare attenzione che l'irradiatore a infrarossi non sia sottoposto ad alcuna sollecitazione meccanica, che provocherebbe la rot-tura. Gli irradiatori con la parte anteriore in vetro o l'elemento radiante rotti non devono più essere utilizzati. Il vetro o l'elemento radiante devono essere sostituiti (per il numero di articolo vedi 8. Specifiche tecniche a pagina 14)

• Durante il posizionamento e l'installazione dell'irradiatore a infra-rossi devono essere rispettate le distanze minime di sicurezza (vedi 5.1. Distanze di sicurezza a pagina 10)
• L'irradiatore soddisfa i requisiti di IPX2. Per un'installazione a prova di spruzzi d'acqua secondo IPX4, il bordo dell'irradiatore a infrarossi deve essere protetto da una copertura (ad es: copertura in acciaio inossidabile, vedi 3.3. Accessori opzionali a pagina 7)
• Non è consentita l'installazione degli irradiatori in un bagno a vapore.
• Qualora si presentassero problemi non trattati in modo esaustivo nelle istruzioni per l'uso, per la vostra sicurezza, vi preghiamo di rivolgervi al vostro fornitore.
• Prima di accendere il comando dell'irradiatore, assicurarsi che davanti o sull'irradiatore a raggi infrarossi non siano appesi oggetti infiammabili.
• Non toccare mai il vetro dell'irradiatore a infrarossi durante il funzionamento. Il vetro dell'irradiatore a infrarossi diventa molto caldo. A seconda della funzione dell'utente, può essere necessario montare una protezione da contatto (ad es: schienale in legno, griglia di protezione, vedi 3.3. Accessori opzionali a pagina 7).
• Il dispositivo non deve essere utilizzato da bambini di età inferiore agli 8 anni.

- Questo dispositivo può essere utilizzato da bambini di età superiore a 8 anni, da persone con capacità fisiche, sensoriali o mentali limitate e prive di esperienza o delle necessarie conoscenze nel rispetto delle seguenti condizioni:

- se sono in presenza di persone responsabili per loro;

– se è stato spiegato loro come utilizzare l'apparecchio in modo sicuro e sono chiari i pericoli che ne possono derivare.

- Ai bambini non è permesso giocare con il dispositivo.

- I bambini al di sotto dei 14 anni possono pulire il dispositivo solo in presenza di adulti.

- Se si appartiene al gruppo di persone con una sensibilità al calore limitata o ci si trova sotto l'effetto del consumo di alcol, farmaci o droghe, non sottoporsi a irraggiamento a infrarossi per motivi di salute.

- Se dopo un irraggiamento a infrarossi regolare sussiste un eritema persistente (arrossamento permanente della pelle per più di un giorno) o alterazioni di colore di tipo reticolare, non ripetere l'irraggiamento e consultare un medico per prevenire lo sviluppo di un eritema ab igne.

- Si consiglia di non sottoporsi a irraggiamento a infrarossi entro 24 ore dopo un irraggiamento UV da una fonte artificiale o da un'esposizione al sole.

- Le persone per le quali sussiste un rischio di colpo di calore, come ad esempio le persone che soffrono di malattie cardiovascolari, devono consultare un medico in caso di dubbi prima di utilizzare una cabina termica.

- Qualora si presentassero problemi non trattati in modo esaustivo nelle istruzioni per l'uso, per la vostra sicurezza, vi preghiamo di rivolgervi al vostro fornitore.

3. Descrizione del prodotto

3.1. Dotazione

• Irradiatore a infrarossi incl. cavo di collegamento di 3 m con spina
• Istruzioni di montaggio

3.2. Funzioni del prodotto

L'irradiatore a infrarossi ha le seguenti funzioni:

• Installazione come irradiatore posteriore, anteriore o a soffitto
• Sicurezza intrinseca grazie a un limitatore di temperatura di sicurezza
• Adatto per regolazione continua dell'intensità
• I modelli con copertura in vetro offrono una protezione IPX4 (idonea per le sau-ne) se installati in combinazione con copertura anteriore o schienale in legno
  • VITAE Irradiatore a spettro completo scuro Intensità delle radiazioni: A 24%, B 55%, C 21%
• Nextrema Irradiatore a spettro completo bianco Intensità delle radiazioni: A 9%, B 57%, C 34%
• Irradiatore a spettro completo ECO con vetroIntensità delle radiazioni: A 24%, B 55%, C 21%
• Irradiatore a spettro completo ECO con griglia Intensità delle radiazioni: A 14%, B 40%, C 46%

3.3. Accessori opzionali

• Copertura anteriore in acciaio inox spazzolato (350W/1-027-948, 500/750/1300W/1-027-779)
• Copertura anteriore in acciaio inox verniciato in nero (350W/1-027-905, 500/750/1300W/1-027-157)
• Griglia di protezione (350/1-027-791, 500W/1-027-792)

• Schienale ergonomico (350/500W/514-L/A/D)
  • Schienale ergonomico VitaMy (350W/1-039-182)

• Schienale in legno di tiglio (350W/1-028-578, 500/750W/1-032-185)

• Schienale in legno Prestige (350W/1-032-186, 500/750W/1-032-213)
• Ripartitore a infrarossi (IR-1P2, IR-1P3, IR-1P5)
  • Cavo per ripartitore (IR-1P2, IR-1P3, IR-1P5)
• Cavo di collegamento per ripartitore (IR-IS-A03, IR-IS-A10, IR-IS-A25)

4. Posizionamento corretto

Applicazione come:

• Irradiatore posteriore: 350 W, 500 W
• Irradiatore anteriore: 350 W, 500 W, 750 W
• Irradiatore a soffitto: 750 W, 1300 W

Secondo la norma EN 60335-2-53, l'irraggiamento medio nella zona toracica e dorsale di una persona in una cabina termica a infrarossi, mediato su una griglia di 20 cm x 20 cm, non deve superare il valore di 1000 W m-2 (si noti che questo valore limite si riferisce alla prevenzione dello stress da calore).

Per garantire che questo valore limite non venga superato, è possibile utilizzare solo un irradiatore da 350 W o 500 W come irradiatore posteriore. Inoltre, quando si posiziona l'irradiatore posteriore, assicurarsi che la distanza tra la schiena e l'irradiatore non sia inferiore a 4 cm.

Utilizzare come irradiatori frontali solo irradiatori da 350 W, 500 W o 750 W. Assicurarsi che la distanza minima tra il torso e l'irradiatore anteriore non sia inferiore a 50 cm (nella foto "x").

Per scendere al di sotto dei valori limite IC-NIRP per il valore limite a lungo termine di 100 W/m2 per “occhio infrarosso”, gli irradiatori devono essere spostati verso il basso (nella foto „Y“).

Indicazioni dettagliate sono riportate nella perizia LE-G18/3 e LE-G31/18 di Seibersdorf Laboratories.

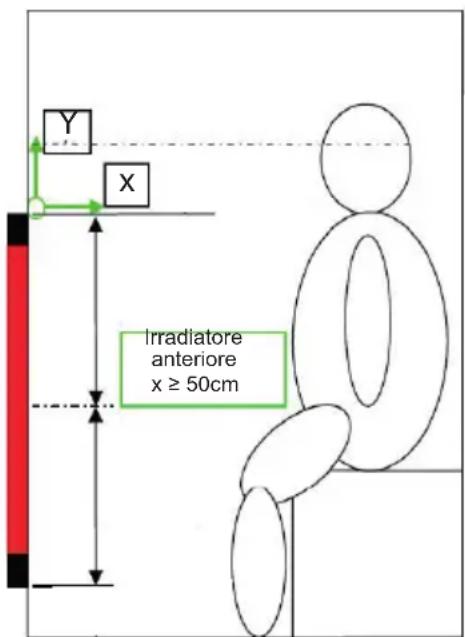

Y X Irradiatore anteriore x ≥ 50cm

5. Montaggio e collegamento

AVVERTENZA! Pericolo di scossa elettrica

- Eseguire i lavori di montaggio e collegamento sull'irradiatore a infrarossi solo in assenza di tensione.

• L'irradiatore viene fornito con spina premontata. Il montaggio dei collegamenti a spina può essere eseguito anche dall'utente.
• Se l'irradiatore viene collegato a un sistema di comando tramite montaggio fisso, rimuovere la spina. Il montaggio del collegamento a morsetto deve essere eseguito da elettricisti specializzati o da persone con una qualifica simile.
• La parte posteriore dell'irradiatore NON deve essere coperta in modo che il calore generato possa dissiparsi attraverso le aperture.
• Le fessure di ventilazione in alto e in basso NON devono essere coperte (vedi Fig. 1)
• Per il corretto funzionamento del fusibile termico, in caso di montaggio verticale (ad es. irradiatore posteriore) la morsettiera dell'irradiatore deve trovarsi in alto (vedi Fig. 14).
• Mantenere le distanze minime di sicurezza da materiali facilmente infiammabili (vedi 5.1. Distanze di sicurezza a pagina 10).

Fig. 1: Lasciare libere le fessure di ventilazione

Fig. 2: Posizione morsettiera

5.1. Distanze di sicurezza

Osservare le distanze minime di sicurezza specificate e Fig. 3.

Irradiatore a infrarossi 350 W, 500 W

(DIR-350-R / DIR-500-R / WE-350-R / WE-500-R /

ECO-350-R / ECO-500-R / ECO-350-G / ECO-500-G)

per montaggio verticale: per montaggio orizzontale:

B = 15 mm

B = 80 mm

F = 25 mm

F = 25 mm

Irradiatore a infrarossi 750 W (DIR-750-R / WIR-750-R / ECO-750-R)

per montaggio orizzontale:

B = 100 mm

F = 150 mm

Irradiatore a infrarossi 1300 W (DIR-1300-R / WIR-1300-R)

per montaggio orizzontale:

B = 150 mm

F = 200 mm

Fig. 3: Distanze di sicurezza irradiatore a infrarossi

B 100 F0

5.2. Apertura per l'installazione

Osservare Fig. 1 e Fig. 4.

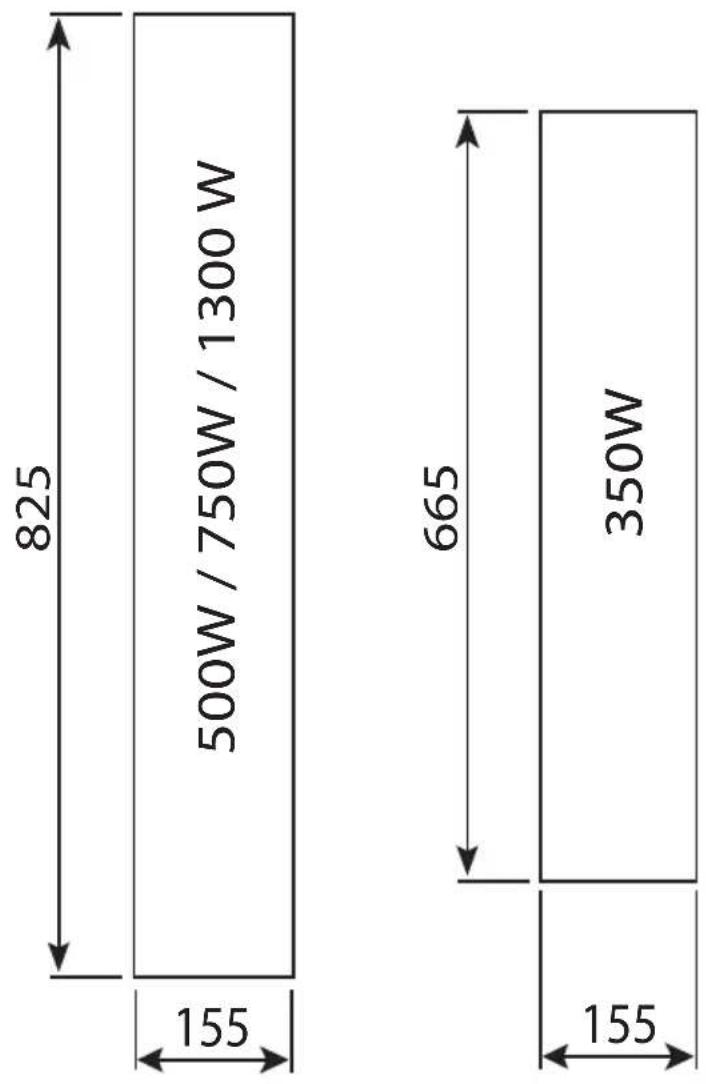

Fig. 4: Aperture di montaggio irradiatore a infrarossi Dimensioni in mm

Assicurarsi che la morsettiera dell'irradiatore sia montata sul lato superiore!

I radiatori a infrarossi da 1300 W vengono forniti con un nastro di protezione antincendio in dotazione. Incollare questo nastro sul bordo esterno dell'apertura prima di montare il radiatore (vedi A in Fig. 5)

Fig. 5: Montaggio emettitore a infrarossi senza e con copertura in acciaio inossidabile opzionale

A B A B C

A Apertura nella parete della cabina

B Irradiatore a infrarossi

C Copertura in acciaio inossidabile (opzionale)

6. Pulizia e manutenzione

6.1. Pulizia

ATTENZIONE!

Danni all'apparecchio

L'irradiatore è protetto dagli spruzzi d'acqua, tuttavia il contatto diretto con l'acqua può danneggiare l'apparecchio.

• NON immergere MAI l'apparecchio in acqua.
• NON versare MAI acqua sull'apparecchio.
- NON pulire MAI l'apparecchio con un panno troppo inumidito.

1. Spegnere l'irradiatore
2. Lasciare raffreddare l'irradiatore
3. Pulire l'alloggiamento con cautela usando un panno umido.

6.2. Manutenzione

L'irradiatore a infrarossi non richiede manutenzione.

7. Smaltimento

• Smaltire i materiali dell'imballaggio conformemente alle normative sullo smaltimento vigenti.
• I vecchi dispositivi contengono materiali riciclabili ma anche sostanze dannose. Non gettare mai un dispositivo usato insieme ai rifiuti non riciclabili, bensì smaltirlo in conformità alle norme vigenti a livello locale.

8. Specifiche tecniche

Informazioni generali per tutti gli irradiatori

Condizioni di conservazione: da -25 °C a +70 °C

Temperatura ambiente: da +10 °C a +140 °C

Tensione di rete: 230 V \~ 1 N 50 Hz

Fusibile termico: 130 °C

Tipo di protezione: IPX2

Cavo di collegamento: 3 m - 3 x1,5 mm² isolato con spina

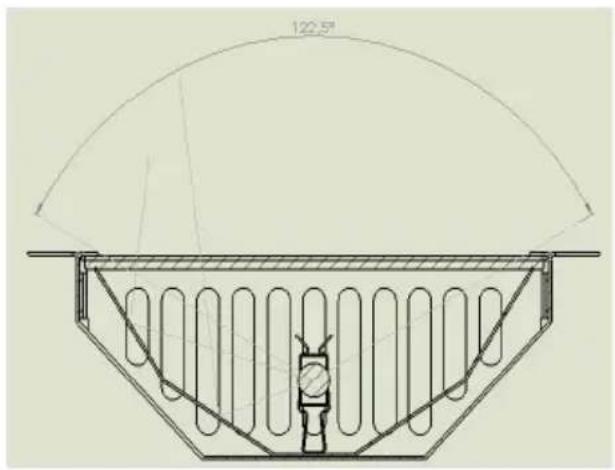

Angolo di irraggiamento: 122,5°

63 71 686 818 61 150 178

120.5°

DIR-350-R

Dimensioni: L1 = 523 mm, L2 = 658 mm

Vetro anteriore: Schott Nextrema scuro (1-027-840)

Elemento radiante: 350 W - Vitae (1-027-836)

DIR-500-R

Dimensioni: L1 = 686 mm, L2 = 818 mm

Vetro anteriore: Schott Nextrema scuro (1-027-839)

Elemento radiante: 500 W - Vitae (1-027-837)

DIR-750-R

Dimensioni: L1 = 686 mm, L2 = 818 mm

Vetro anteriore: Schott Nextrema scuro (1-027-839)

Elemento radiante: 750 W - Vitae (1-027-838)

DIR-1300-R

Dimensioni: L1 = 686 mm, L2 = 818 mm

Vetro anteriore: Schott Nextrema scuro (1-027-839)

Elemento radiante: 1300 W - Vitae (1-027-835)

WIR-350-R

Dimensioni: L1 = 523 mm, L2 = 658 mm

Vetro anteriore: Schott Nextrema bianco (1-027-842)

Elemento radiante: 350 W - ECO a spettro completo (1-027-783)

WIR-500-R

Dimensioni: L1 = 686 mm, L2 = 818 mm

Vetro anteriore: Schott Nextrema bianco (1-027-841)

Elemento radiante: 500 W - ECO a spettro completo (1-027-786)

WIR-750-R

Dimensioni: L1 = 686 mm, L2 = 818 mm

Vetro anteriore: Schott Nextrema bianco (1-027-841)

Elemento radiante: 750 W - ECO a spettro completo (1-027-789)

WIR-1300-R

Dimensioni: L1 = 686 mm, L2 = 818 mm

Vetro anteriore: Schott Nextrema bianco (1-027-841)

Elemento radiante: 1300 W - Vitae (1-027-835)

ECO-350-R

Dimensioni: L1 = 523 mm, L2 = 658 mm

Vetro anteriore: Vetroceramica scura (1-030-968)

Elemento radiante: 350 W - ECO a spettro completo (1-027-783)

ECO-500-R

Dimensioni: L1 = 686 mm, L2 = 818 mm

Vetro anteriore: Vetroceramica scura (1-030-969)

Elemento radiante: 500 W - ECO a spettro completo (1-027-786)

ECO-750-R

Dimensioni: L1 = 686 mm, L2 = 818 mm

Vetro anteriore: Vetroceramica scura (1-030-969)

Elemento radiante: 750 W - ECO a spettro completo (1-027-789)

ECO-350-G

Dimensioni: L1 = 523 mm, L2 = 658 mm

Pannello anteriore: griglia metallica nera floccata (1-027-791)

Elemento radiante: 350 W - ECO a spettro completo (1-027-783)

ECO-500-G

Dimensioni: L1 = 686 mm, L2 = 818 mm

Pannello anteriore: griglia metallica nera floccata (1-027-792)

Elemento radiante: 500 W - ECO a spettro completo (1-027-786)

Full spectrum straler

VITAE 350 / 500 / 750 / 1300 ECO 350 / 500 / 750
