Type de produit	Tondeuse à gazon thermique
Marque	Parkside
Modèle	PBM 42 A1
Moteur	Zongshen NP130, 4 temps
Cylindrée	132 cm³
Puissance	1,8 kW (2,45 PS)
Régime max.	2850 min⁻¹
Largeur de coupe	420 mm
Hauteur de coupe	7 niveaux : 25, 30, 38, 45, 55, 65, 75 mm
Capacité du bac à herbe	55 L
Capacité du réservoir d'essence	0,85 L
Capacité du réservoir d'huile	0,4 L
Type d'huile moteur	SAE 30 ou 10W30
Bougie d'allumage	Torch F5RTC
Niveau de puissance acoustique garanti	96 dB(A)
Niveau de pression acoustique	83 dB(A)
Vibration sur la poignée	3 m/s², K=1,5 m/s²
Poids (avec bac, réservoir vide)	20 kg
Fonctions principales	Arceau de sécurité, chicane arrière, réglage centralisé de la hauteur de coupe, indicateur de niveau du bac, guidon pliable
Entretien	Vidange d'huile toutes les 50 h, remplacement filtre à air, entretien bougie, affûtage lame
Sécurité	Arrêt du moteur en relâchant l'arceau, protection de l'échappement, chicane anti-projection
Pièces détachées disponibles	Oui, via www.grizzlytools.shop
Garantie	3 ans (France et Belgique)

FOIRE AUX QUESTIONS - PBM 42 A1 PARKSIDE

Quel type d'huile moteur utiliser pour la tondeuse Parkside PBM 42 A1 ?

Utilisez de l'huile moteur SAE 30 ou 10W30. La capacité du réservoir d'huile est de 0,4 L. Vérifiez le niveau avant chaque utilisation.

Quel carburant utiliser et comment faire le plein ?

Utilisez de l'essence sans plomb (indice d'octane 95-98). Ne pas utiliser de mélange essence-huile. Faites le plein à l'air libre, moteur arrêté et froid, en ne remplissant pas complètement le réservoir pour la dilatation.

Comment démarrer la tondeuse Parkside PBM 42 A1 ?

Pour un démarrage à froid : appuyez 3 fois sur la pompe à essence (primer), tirez l'arceau de sécurité vers la poignée, puis tirez la corde de lanceur. Le moteur devrait démarrer après quelques tirettes.

Comment régler la hauteur de coupe ?

Tirez le levier de réglage (situé sur le carter) vers l'extérieur, déplacez-le sur la position souhaitée (7 positions de 25 à 75 mm) et relâchez. Pour une pelouse décorative, réglez entre 30 et 45 mm.

Comment vider le bac à herbe et savoir quand il est plein ?

L'indicateur de niveau sur le bac se ferme quand il est plein. Arrêtez le moteur, soulevez la chicane arrière, retirez le bac par la poignée et videz-le. Remettez-le en place en vérifiant l'indicateur.

Quelle est la procédure d'arrêt de la tondeuse ?

Relâchez l'arceau de sécurité. Le moteur s'éteint et la lame s'arrête en moins de 7 secondes. Ne vous éloignez jamais sans avoir arrêté le moteur.

Comment changer l'huile moteur ?

La première vidange s'effectue après 5 heures, puis toutes les 50 heures ou une fois par an. Retirez la cosse de bougie, ouvrez le capuchon d'huile, pompez l'huile usagée, puis remplissez avec 0,4 L d'huile neuve.

Comment remplacer la lame de coupe ?

Portez des gants. Basculez la tondeuse du côté de la bougie. Retenez la lame et dévissez la vis de lame (couple de serrage 45 Nm) dans le sens antihoraire. Remplacez par une lame neuve, en positionnant la rondelle de serrage entre la vis et la lame. Serrez à 45 Nm.

Comment entretenir le filtre à air ?

Nettoyez le filtre à air tous les 50 heures ou plus souvent si poussiéreux. Retirez-le, lavez-le à l'eau savonneuse, séchez-le, puis malaxez-y quelques gouttes d'huile de moteur avant de le remettre.

Que faire si le moteur ne démarre pas ?

Vérifiez le niveau d'essence et d'huile, la cosse de bougie, et que le démarrage est correct (appuyer 3x primer, arceau tiré). Si la bougie est encrassée, nettoyez-la ou remplacez-la. Si le problème persiste, consultez le diagnostic de pannes dans la notice.

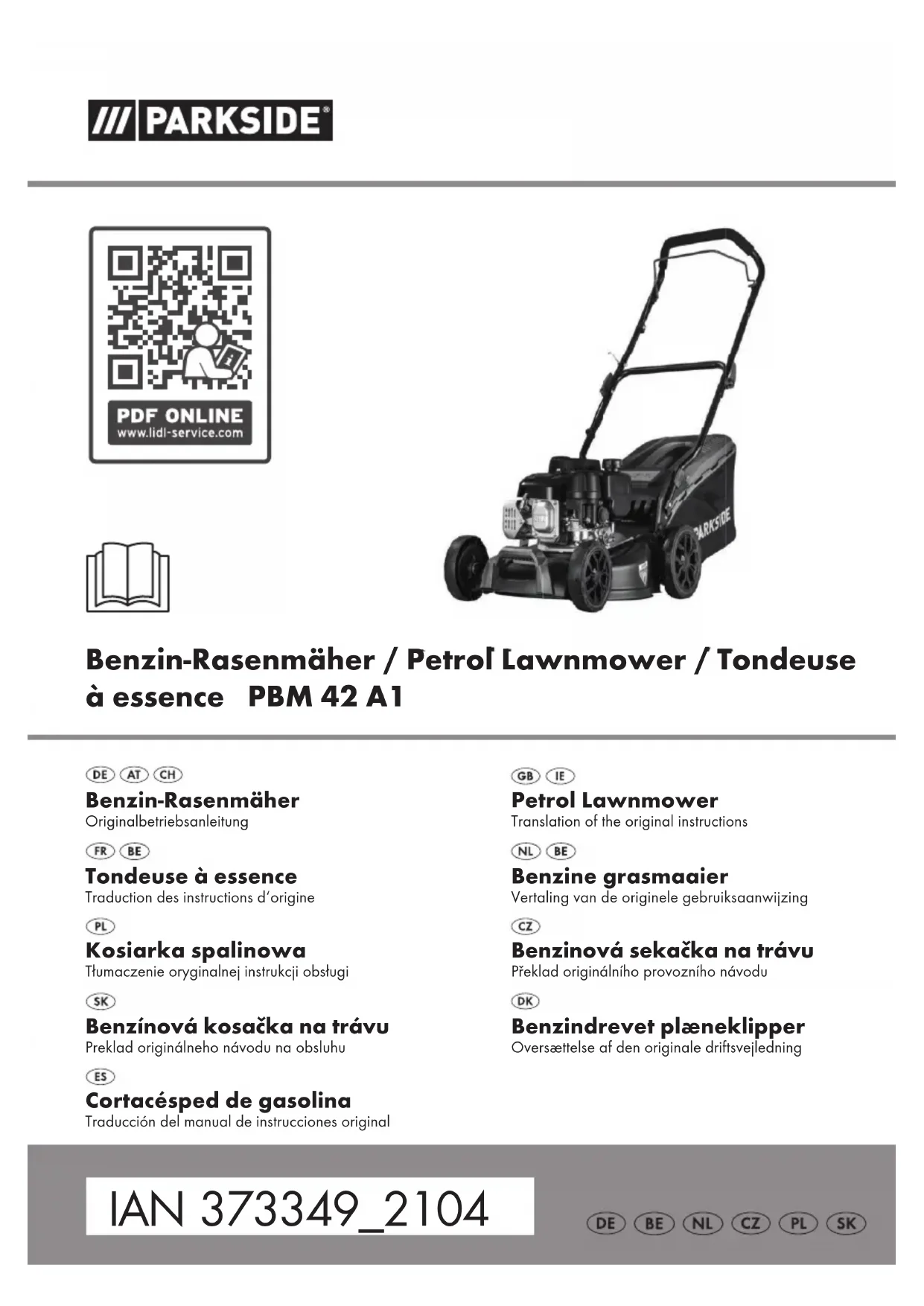

MODE D'EMPLOI PBM 42 A1 PARKSIDE

DE AT CH

Traduction des instructions d'origine

Avant de suivre le mode d'emploi, ouvre la page contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l'appareil.

FR/BE Traduction des instructions d'origine Page

Utilisation conforme 43

Description générale 44

Matériel livré 44

Apercu 44

Description fonctionnelle 45

Dispositifs de protection 45

a r c h a t e r i s t i q u e s t e q u i n e s.........................................................

Consignes de sécurité 46

Pictogrammes/symboles 46

Consignes générales de sécurité 47

Mise en service 50

Monter le longeron inférieur 50

Monter le longeron de poignée....51

Monter la corde de lanceur 51

Démonter/montter le bac à herbe.....51

Mettre de l'huile de moteur. 51

Contrôler le niveau d'huile 52

Mettre de l'essence. 52

Utilisation 53

Démarrer/arrêter le moteur 53

Tondre 53

Consignes de travail. 53

Consignes générales de travail 53

Régler la hauteur de coupe 54

Vider le bac à herbe 54

Nettoyage et maintenance...54

Nettoyage et travaux généraux de

Maintenance. 55

Remplacer le titre air. 55

Intervalles de maintenance 56

Entretien de la bougie d'allumage....56

Changer l'huile de moteur 57

Remplacer la lame 57

Régler le carburateur 58

Stockage. 58

Consignes générales de stockage.....58

Replier l'appareil 58

Stockage pendant la pause

hivernale. 58

Transport 59

Recyclage/Protection de l'environnement. 59

Pièces de rechange/Accessoires...60

Diagnostic de pannes 60

Garantie - Belgique. 64

Service Réparations 65

Service-Center. 65

Importeur 65

Traduction de la déclaration de conformité CE originale 188

Vue éclatée 196

Nous vous félicitons pour l'achat de votre nouvel appareil. Vous avez ainsi opté pour un produit de grande qualité.

La qualité de cet appareil a été contrôlée au cours de la production, et il a été soumis à un contrôle final. Le bon fonctionnement de votre appareil est ainsi garanti.

Le mode d'emploi fait partie intégrante du produit. Il contient des informations importantes sur la sécurité, l'utilisation et la mise au rebut. Avant d'utiliser l'appareil, familiarisez-vous avec toutes les consignes d'utilisation et de sécurité. Utilisez l'appareil uniquement de la façon décrite et pour les domaines d'applications indiqués. Veillez à bien conserver le mode d'emploi et à remettre l'ensemble des documents en cas de cession de l'appareil à des tiers personnes.

Utilisation conforme

L'appareil est uniquement destiné à tondre les pelouses et l'herbe en milieu domestique. Cet appareil n'est pas conçu pour une utilisation commerciale. Une utilisation commerciale annule la garantie.

Toute autre utilisation qui n'est pas expressément préconisée dans ce mode d'emploi peut entraîner des dommages à l'appareil et constituer un sérieux danger pour l'utilisateur.

L'appareil est destiné à être utilisé par des femmes. L'utilisation de cet appareil est interdite aux enfants et aux personnes qui ne sont pas familiarisées avec le contenu de ce mode d'emploi.

L'opérateur ou l'utilisateur est responsable des accidents ou des dommages causés aux autres personnes ou à leurs biens.

Description générale

Vous trouverez la représentation des fonctions les plus importantes sur le volet rabattable au recto et au verso.

Matériel livré

Retirez prudemment l'appareil de l'emballage et vérifiez si les pièces suivantes sont complètes :

• tondeuse thermique longeron inférieur
• accessoires pour le montage du longeron de poignée
• bac à herbe
• serre-cables
• bougie d'allumage
• clé à bougie guide rapide mode d'emploi

Aperçu

1 Longeron de poignée 2 Arceau de sécurité 3 Longerol inférieur

4 Accessoires de montage, longeron de poignée 4a Rondelle 4b Levier de serrage rapide 4c Vis 5 2 tendeurs rapides 6 Poignée de démarreur avec corde de lanceur 7 Capot du moteur avec ouies de ventilation (protection des doigts) 8 Bouchon de réservoir 9 Boitier du fi Itre a air 10 Filtre à air (non visible) 11 Cosse de bougie 12 Bougie d'allumage (non visible) 13 2 roues avant 14 Carter en tôle d'acier 15 Protection de l'échéappement 16 Levier de réglage de la hauteur de coupe 172 roues arrriere 18 Capuchon du réservoir d'huile avec jauge à huile 19 Chicane arrriere 20 Bac à herbe 21 Poignée du bac à herbe 21a Poignée inférieure, bac à herbe 22 Indicateur de niveau 23 Serre-cables 24Guidage de la corde de lanceur 25 Cable Bowden 26 Bougie d'allumage de rechange 27 Clé à bougie D 28 Suspension du bac à herbe F 29 Tubulure de remplissage G 30 Pompe à essence (Primer) 31 Position de hauteur de coupe 32 Lame 33 Vis de lame 34 Broche de moteur 35 Rondelle de serrage

Description fonctionnelle

L'appareil est entraîné par un moteur puissant à 4 temps (Zongshen NP130).

L'appareil est doté d'un carter en tôle d'acier de haute qualité, d'un bac à herbe et d'un longeron de poignée pliant.

Pour savoir quelles fonctions remplissent les éléments de commande, veuillez vous reporter aux descriptions suivantes.

2 Arceau de sécurité

L'appareil s'arrête en relâchant l'arceau de sécurité.

15 Protection de l'échappement

empêche que les mains ou des matériaux inflammables entrent en contact avec l'échappement très chaud.

19 Chicane arrête

protège l'utilisateur contre la projection de pièces et contre un contact involontaire avec la lame en cas de tonte sans bac à herbe.

Tondeuse à essence...... PBM 42 A1

Moteur. Zongshen NP130

Cylindrée du moteur 132 cm³ (cc)

Puissance 1,8 kW (2,45 PS)

Régime max. (n_0) 2850 min⁻¹

Couple de serrage de la lame....45 Nm

Capacité du réservoir d'essence.... 0,85 I

Indice d'octane 95-98

Capacité du réservoir

du huile de moteur 0,41

Bougie d'allumage. Torch F5RTC

Rayon de coupe. 420 mm

Hauteur de coupe 7 niveaux,

25/30/38/45/55/65/75 mm

Volume du bac à herbe : 551

Poids (avec bac à herbe, réservoir vide) 20 kg

Niveau de pression acoustique

$$ (L _ {p A}) \dots 8 3 d B (A); K _ {p A} = 3, 0 d B $$

Niveau de puissance acoustique (L_WA)

mesure. 94,5 dB(A); K_WA = 179 dB garanti 96 dB(A)

Vibration sur la poignée

$$ \left(a _ {h}\right) \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots 3 m / s ^ {2}; K = 1, 5 m / s ^ {2} $$

Les valeurs sonores et de vibration ont été déterminées selon les normes et réglementations citées dans la déclaration de conformité.

La valeur d'émission des vibrations indiquée a été calculée selon une méthode d'essai standardisée et peut être utilisée comme moyen de comparaison entre un appareil et un autre.

La valeur d'émission des vibrations indiquée peut aussi être utilisée comme moyen d'estimation de l'exposition.

Avertissement: La valeur d'émission des vibrations peut être différente de la valeur indiquée au cours de la réelle-utilisation de l'appareil, indépendamment de la façon et de la manière dont l'appareil est utilisé. Essayez de maintenir aussi faible que possible la contrainte que constituent les vibrations. Mesures à titre d'exemple pour réduire la contrainte que constituent les vibrations : porter des gants lors de l'utilisation de l'outil et limiter le temps de travail. Il faut à ce titre tenir compte de toutes les parties du cycle d'exploitation (par exemple les temps au cours desquels l'outil électroportatif est éteint, et ceux au cours desquels il est certes allumé, mais fonctionne hors charge).

Consignes de sécurité

Ce paragraphe traite les directives de sécurité fondamentales à respecter pendant l'utilisation de l'ordinateur.

Pictogrammes sur l'appareil

ence !

Lire le mode d'emploi

Risque de blessures par projection de pièces

Éloigner les personnes de l'appareil

Risque de blessure lié aux lames tranchantes! Avertissement: Tenez les mains et les pieds éloignés de la lame

Prudence - Vapeurs nocives! Ne pas exploiter l'appareil dans des locaux fermés.

Prudence - L'essence est inflammable! Ne fumer et se tenir éloigner des sources de chaleur. Ne replir en carburant lorsque le moteur est en marche.

N'exposez pas l'appareil à l'humidité. Ne travaillez pas sous la pluie.

Attention! Marche à vide de la lame de la tondeuse

Eteignez le moteur avant de vous éloigner de l'appareil.

Ne tondez jamais lorsque des animaux et des personnes, en particulier des enfants, se trouvent à proximité.

Avant les travaux de maintenance, éteindre le moteur et retirer la crosse de bougie

Attention - Surfaces chaudes! Risque de brûlure

Portez une protection oculaire et auditive

Information sur le niveau sonore L_WA en dB

DANGER! Tenez les mains et les pieds éloignés

Pictogrammes sur le capuchon du réservoir d'huile :

Information sur la tubulure de remplissage de l'huile

Pictogrammes sur la pompe à essence :

Appuyer 3x sur la pompe à essence (bouton d'amorcage) avant le démarrage.

Symboles sur le moteur :

Lire la notice d'utilisation

Avertissement de substances inflammables

Prudence - Vapeurs nocives! Ne pas exploiter l'appareil dans des locaux fermés.

10W30

Prudence! Avant le démarrage, contrôlez le niveau d'huile.

Utilisez de l'huile de moteur 10W30

Pictogrammes sur le longeron de poignée :

Allumer l'appareil (ON): tirer sur l'arceau de sécurité

Etat de l'appareil (OFF): relacher l'arceau de sécurité

Indicateur de niveau :

Indicateur de niveau ouvert: bac à herbe vide

Indicateur de niveau fermé : bac à herbe plein

Symboles dans le mode d'emploi

Pictogramme de danger avec informations de prévention des dommages aux personnes ou des dégâts matériels.

Pictogramme d'obligation avec informations de prévention des dommages.

Pour démarrer l'appareil, positionnez-vous derrière lui.

Pictogramme d'indication avec des informations portant sur la meilleure manipulation de l'appareil.

Lire le mode d'emploi

Portez des gants lorsque vous manipulez la lame.

extrêmement inflammable

toxique

polluant

Consignes générales de sécurité

AVERTISSEMENT! Veuillez lire toutes les consignes de sécurité et instructions. Le non-respect des consignes de sécurité et des instructions peut entraîner un incendie et/ou des blessures graves.

Remarques :

• Lisez attentivement le mode d'emploi. Familiarisez-vous avec les options de réglage et l'utilisation correcte de l'appareil.
• En cas d'incertitude sur l'utilisation de l'appareil ou sur les manœuvres interdites, suivez une formation appropriée.
• Soyez attentif et prenez garde à ce que vous faites, commencez le travail raisonnablement. N'utilisez pas l'appareil si vous ête îner de graves blessures.
• Cet appareil n'est pas destiné à être utilisé par des personnes ayant des capacités physiques, sensorielles ou mentales limitées ; de même, des personnes inexpérimentées dans la manipulation de cet appareil ou ne connaissant pas suffisamment cet appareil ne doivent pas l'utiliser ; sauf si elles sont supervisées par une personne responsable de leur sécurité ou qu'elles reçoivent de cette personne les directives concernant l'utilisation de l'appareil.

• Les enfants doivent être surveillés pour vérifier qu'ils ne jouent pas avec l'appareil.
• N'autorisez jamais l'utilisation de l'appareil par des enfants ou d'autres personnes n'ayant pas pris connaissance du mode d'emploi. La législation locale permet de déterminer l'âge minimum de l'utilisateur.
• Ne tondez jamais lorsque des animaux et des personnes, en particulier des enfants, se trouvent à proximité. Une distraction peut vous faire perdre le contrôle de l'appareil.
• N'oubliez pas que l'utilisateur est responsable de tout accident impliquant des personnes ou leurs biens.
• Respectez la protection sonore et les directives locales.

Mesures préparatoires :

• Portez toujours des chaussures antidérapantes et des pantalons longs lors de la tonte. Ne tondez pas pieds nus ou chaussés de sandales. Des vêtements amples, des bijoux ou des cheveux longs peuvent être happés par les pièces mobiles. Le port de vêtements adaptés réduit les risques de blessures.
• Vérifiez le terrain sur lequel l'appareil sera utilisé, et éliminez tous les objets (p. ex. pierres, bâtons, câbles, jouets) susceptibles d'être happés et projetés.
• Avertissement: L'essence est extrêmement inflammable. Un feu ou des explosions peuvent provoquer des brûlures graves :
• conservez l'essence uniquement dans des récipients prévus à cet effet;
• faites le plein uniquement en plein air et ne fumez pas pendant le remplissage;
• faites toujours le plein d'essence avant de démarrer le moteur. Pendant que le moteur tourne ou si l'appareil est encore très chaud, il ne faut pas ouvrir le bouchon de réserveir ni rajouter de l'essence.
• si de l'essence a débordé, il ne faut jamais tenter de démarrer le moteur. Au lieu de cela, il faut éloigner l'appareil de la surface souillée par l'essence. Il faut éviter toute tentative d'allumage tant que les vapeurs d'essence ne se sont pas volatilisées;
• pour des raisons de sécurité, il faut replacer le bouchon du réservoir d'essence et autres bouchons endomagés.
• Remplacez un silencieux endommagé.
• Avant l'utilisation, il est nécessaire de toujours vérifier visuellement si les outils de coupe, les boulons de fixation et tout le dispositif de coupe sont usés ou endommagés. Pour éviter un déséquilibre, les outils et boulons usés ou endommagés doivent être remplacés uniquement par des pièces.
• Soyez prudent avec les accessoires dotés de plusieurs outils de coupe, car le mouvement d'une lame peut entraîner la rotation de l'autre lame.
• Utilisez uniquement des accessoires et pièces de rechange livrés et recommandés par le fabricant. L'utilisation de pièces étrangères peut provoquer des blessures et donne lieu à la perte immédiate du droit à la garantie.

Manipulation :

• Ne laissez jamais le moteur à combustion tourner dans des locaux fermés dans lesquels du monoxyde de carbone dangereux peut s'accumuler. Tondez uniquement en plein jour ou avec un bon éclairage artificiel. Une

zone de travail non éclairée peut être source d'accidents.

• à être bien stable, notamment dans les pentes, les décharges, les fosses ou digues. Cela permet de contrôler l'appareil dans des situations inattendues.
• Travailliez toujours en biais sur les pentes, jamais vers le haut ou le bas.
• Soyez particulièrement prudent lorsque vous changez de direction sur une pente.
• Ne tondez jamais sur des pentes excessivement pentues (maximum).

Conduisez l'appareil uniquement à l'allure de marche. - Soyez particulièrement prudent lorsque vous retournez l'appareil ou le tirez vers vous. - Arrêtez l'outil de coupe si l'appareil doit être retourné pour le transport sur des surfaces autres que de l'herbe et lorsque l'appareil doit être déplacé depuis et vers la zone à tondre. - N'utilisez jamais l'appareil s'il présente des dispositifs de protection ou grilles de protection endommagés ou sans les dispositifs de protection installés, par ex. chicane et/ou dispositifs de ramassage de l'herbe. Ainsi, la sécurité de l'appareil est garantie. - Ne modifiez pas le réglage du régulateur du moteur et ne le faites pas tourner d'une manière excessive. Vous pourriez endommager l'appareil. - Avant de démarrer le moteur, débrayez tous les outils de coupe et entraînements. - Mettez prudemment l'appareil en marche conformément aux instructions du fabricant. Veillez à ce que vos pieds

soient à une distance suffisante de l'outil de coupe. Risque de blessures.

• Lors du démarrage ou du maintien en fonctionnement du moteur, l'appareil ne doit pas être basculé à moins qu'il ne doive être levé pendant la procédure. Dans ce cas, basculez l'appareil uniquement jusqu'au niveau impérativement nécessaire et soulevez uniquement le côté opposé à l'utilisateur.
• Ne démarrez pas le moteur lorsque vous vous trouvez devant l'ouverture d'éjection.
• Allumez le moteur selon les instructions et seulement si vos pieds sont à une distance sécuritaire des outils de coupe.
• Ne passez jamais les mains ou les pieds sur ou sous les pièces en rotation. Restez toujours éloigné de l'ouverture d'éjection. Un moment d'inattention lors de l'utilisation de l'appareil peut entraîner de graves blessures.
• Ne soulevez et ne portez jamais l'appareil lorsque le moteur tourne.
• Éteignez le moteur, détachez la cosse de bougie, retirez la clé de contact si elle est présente et assurez-vous que toutes les pieces mobiles se sont immobilisées:
• avant de supprimer des blocages ou obstructions dans l'ouverture d'éjection;
• avant de vérifier l'appareil, de le nettoyer ou de travailler dessus;
• si un corps étranger a été heures. Vérifiez la présence de dégâts sur l'appareil et effectuez les réparations nécessaires avant de le redémarrer et de l'utiliser;
• si l'appareil commence à vibrer de manière inhabituellement forte, il faut le vérifier immédiatement.
• lorsque vous vous éloignez de l'appareil;
• avant de refaire le plein.

• Ne laissez jamais l'appareil sans surveillance sur le poste de travail.
• Ne travaillez jamais lorsque l'appareil est endommagé, incomplet ou lorsqu'il a été modifié sans l'accord du fabricant. L'utilisation d'appareils pour d'autres applications que celles prévues peut provoquer des situations dangereuses.
• N'utilisez pas l'appareil en cas de risque de foudre. Risque d'électrocution.
• Au démarrage du moteur, le clapet d'étranglement doit être fermé. Si le moteur est équipé d'un robinet d'arrêt de l'essence, celui-ci doit être fermé après la tonte.

Maintenance et stockage :

• Vérifiez que tous les écrous, boulons et vis sont serrés à fond et que l'appareil se trouve dans un état de travail sûr. Beaucoup d'accidents ont pour origine des appareils mal entretenus.
• Ne rangez jamais l'appareil avec un réservoir contenant de l'essence dans un bâtiment dans lequel des vapeurs d'essence risquent d'entrer en contact avec une flamme nue ou des étincelles.
• Laissez le moteur refroidir avant de ranger l'appareil dans des locaux fermés. Risque d'incendie. Pour éviter un risque d'incendie, enlevez du moteur, de l'échappement et de la zone autour du réservoir d'essence l'herbe, les feuilles ou le cambouis (huile de moteur) qui a fui.
• Vérifiez régulièrement l'usure ou la perte de fonctionnalité du dispositif de ramassage de l'herbe.
• Pour des raisons de sécurité, replacez les pièces usées ou endommagées. Remplacez un silencieux endommagé.
• S'il faut vider le réservoir d'essence, cela doit être fait en plein air.
• Veuillez manipuler votre appareil avec soin. Maintenez les outils affutés et propres pour pouvoir travailler de manière plus sûre. Veuillez suivre les prescriptions d'entretien.
• Ne tentez pas de réparer l'appareil vous-même, sauf si vous avez été formé à cette fin. Tous les travaux qui ne figurent pas dans le présent mode d'emploi ne pourraient être réalisés que par les services après-vente agréés par nos soins.
• Conservez l'appareil dans un endroit sec et hors de portée des enfants. Les appareils sont dangereux si des personnes inexpérimentées s'en servent.

Mise en service

Prudence! Risque de blessure lié à la lame qui tourne. Tous les travaux sur l'appareil doivent être effectués uniquement lorsque le moteur est arrêté et la lame à l'arrêt complet.

Avant d'allumer l'appareil, vous devez

• retirez toutes les sécurités de transport,
• relever l'armature du guidon et bloquer les leviers de serrage rapide,
• remplir le moteur d'huile,
• mettre de l'essence,
• si nécessaire, monter le bac à herbe,
• si nécessaire, régler la hauteur de coupe.

Monter le longeron inférieur

Prenez garde à ne pas écraser le câble Bowden (25) lors du montage de l'armature du guidon.

1. Relevez le longeron inférieur (3).
2. Tournez les tendeurs rapides (5) en diagonale par rapport au longeron. Pour ce faire, vous devez éloigner légèrement les tendeurs rapides (5) du longeron inférieur (3) en tirant.
3. Placez le longeron inférieur (3) dans la position souhaitée. 3 positions sont possibles.
4. Remettez les tendeurs rapides (5) dans leur position initiale. Les tendeurs rapides s'enclenchent.

1. Placez le longeron de poignée (1) sur le longeron inférieur (3).
2. Faites passer des deux côtés une vis (4c) dans le trou de perçage sur les armatures du guidon.
3. Insérez respectivement une rondelle (4a) sur les vis (4c). Le côté rainuré de la rondelle (4a) est orienté vers le longeron de poignée (1).
4. Tournez les leviers de serrage rapide (4b) sur les vis (4c).
5. Verrouillez les leviers de serrage rapide (4b) en les poussant en direction du longeron de poignée (1).

Les leviers de serrage rapide doivent reposer sur le longeron de manière à pouvoir serrer en exerçant une force moyenne. Sinon, le levier de serrage rapide doit être tourné dans le sens horaire pour être serré ou dans le sens anti-horaire pour être desserré.

1. Fixez le câble Bowden (25) avec le serre-câbles (23) sur le longeron inférieur (3).

Monter la corde de lanceur

1. Tirez l'arcdeau de sécurité (2) vers le longeron de poignée supérieur (1) et maintenez-le.
2. Tirez lentement la corde de lanceur sur la poignée du démarreur (6) vers le longeron.
3. Accrochez la corde de lanceur dans le guidage de la corde de lanceur (24).
4. Relâchez l'arceau de sécurité (2).

Installer le bac à herbe sur l'appareil :

1. Soulevez la chicane arrêt (19).
2. Attrapez le bac à herbe (20) par la poignée (21).
3. Accrochez le bac à herbe (20) sur la suspension du bac à herbe (27) prévue à cet effet à l'arrêt de l'appareil.
4. Installez la chicane (19), elle maintient le bac à herbe (20) en position.

Démonter le bac à herbe :

1. Soulevez la chicane (19).
2. Sortez le bac à herbe (20) par la poignée (21).

Placez l'appareil sur un sol plat.

1. Dévissez le capuchon du réservoir d'huile avec jauge à huile (18).

1. Versez de l'huile de moteur dans le réservoir d'huile. Le réservoir d'huile a une contenance de 0,4 l d'huile de moteur. Utilisez une huile de marque (par ex. SAE 30).
2. Refermez le capuchon du réservoir d'huile (18).

Contrôler le niveau d'huile

1. Dévissez le capuchon du réservoir d'huile avec jauge à huile (18).
2. Essuyez la jauge à huile (18) avec un chiffon propre.
3. Remettez le capuchon du réservoir d'huile avec jauge à huile (18) jusqu'à la butée.
4. Lisez le niveau d'huile sur la jauge à huile après l'avoir ressortie. Le niveau d'huile doit se situer dans la zone identifiée entre les repères Minimum et Maximum (maximum: 0,4 l d'huile de moteur dans le réservoir d'huile).
5. Essuyez l'huile de moteur eventuellement renversée.
6. Refermez le capuchon du réservoir d'huile (18).

Avant chaque tonte, vérifiez le niveau d'huile et faites l'appoint avant que l'huile de moteur n'atteigne le point inférieur du repère.

Avertissement! l'essence est inflammable, nocive pour la santé et l'environnement :

• conservez l'essence dans des récipients prévus à cet effet;
• replir d'essence uniquement à l'air libre et jamais lorsque le moteur tourne ou lorsqu'il est chaud;
• ouvrir prudemment le bouchon de réservoir afin que la surpression puisse se dissiper;
• ne pas fumer pendant le remplissage en carburant;
• éviter le contact cutané et l'inhalation des vapeurs;
• retirer l'essence renversée;
• tenir l'essence éloignée des étincelles, des flammes nues et d'autres sources d'inflammation.
• Éliminer les restes d'essence en respectant l'environnement (voir „Recyclage/Protection de l'environnement").

• N'utilisez pas de mélange essence-huile.
• Utilisez exclusivement comme carburant de l'essence ordinaire sans plomb ou du super; en cas d'utilisation de biocarburant, seuls des carburants contenant moins de 10% d'ethanol peuvent être utilisés.
• Utilisez uniquement de l'essence propre et neuve.
• Ne stockez pas l'essence plus d'un mois, car sa qualité se détériore.
• Dévissez le bouchon de réserve (8).
• Versez de l'essence jusqu'au bord inférieur de la tubulure de remplissage (29). Ne remplissez pas complètement le réservoir d'essence afin que l'essence ait de la place pour se dilater.
• Essuyez les restes d'essence autour du bouchon de réservoir.
• Refermez le bouchon de réservoir.

Utilisation

Une certaine nuisance sonore émise par cet appareil n'est pas exclue. Effectuez les travaux bruyants à des moments autorisés et appropriés. Le cas échéant, respectez les heures de repos et limitez la durée du travail au strict nécessaire. Un appareil de protection auditive approprié doit être porté pour votre sécurité et celle des personnes à proximité.

Démarrer/arrêter le moteur

Avertissement! L'essence est inflammable. Démarrez le moteur à au moins 3 mètres du lieu de remplissage. Risque d'incendie.

Démarrez l'appareil sur un sol stable, plat et si possible, pas dans de l'herbe haute. Assurez-vous que l'outil de coupe ne touche aucun objet ni le sol.

Pour votre sécurité : Pour démarrer l'appareil, positionnez-vous derrière lui.

Contrôlez régulièrement l'essence et le niveau d'huile (voir „Contrôler le niveau d'huile“) et faites à temps l'appoint en huile.

Démarrage à froid :

1. Appuyez 3x sur la pompe à essence (30) (bouton d'amorcage).
2. Tirez l'arceau de sécurité (2) vers le longeron de poignée (1) et maintenez-le.

1. Tirez sur la poignée du démarreur (23).
2. Lorsque le moteur démarre, relâchez lentement la poignée du démarreur dans le guidage de la corde de lanceur (24).

Il n'est pas nécessaire d'appuyer sur le bouton d'amorçage (30) en cas de démarrage à chaud.

Si vous appuyez trop souvent sur le bouton d'amorçage, une trop grande quantité d'essence arrivera dans le carburateur et le moteur sera difficile à démarrer.

Arrêter le moteur :

• Relâchez l'arc-eau de sécurité (2). Le moteur s'éteint et la lame est ralentie.

Dispositif d'arrêt de la lame :

Contrôlez régulièrement le dispositif d'arrêt de la lame :

• Relâchez l'arceau de sécurité (2). Le moteur s'éteint et la lame est ralentie.

La lame doit s'arrêter au bout de 7 secondes.

Tondre

1. Allumez le moteur (voir „Démarrer/arrêter le moteur").
2. Pendant la tonte, maintenez fermement le longeron de poignée (1) et l'arceau de sécurité (2) avec les deux mains.

Consignes générales de travail

• Dans la mesure du possible, fauez de l'herbe sèche afin de préserver la couche herbeuse.

• Réglez la hauteur de coupe de sorte que l'appareil ne soit pas surcharge. Conduisez l'appareil à l'allure de marche et le plus possible en bandes droites. Pour une tonte impeccable, les bandes doivent toujours se chevaucher de quelques centimètres.
• Ne vous déplacez pas à reculons.
• Travailliez toujours en biais sur les pentes.
• Si les lames devaient entrer en contact avec un corps étranger, arrêtez immédiatement le moteur. Attendez l'arrêt complet de la lame et vérifiez la présence de dommages sur l'appareil. Reprenez le travail uniquement si l'appareil n'est pas endommagé.
• Éteignez l'appareil lors des pauses plus longues et pour le transport, et attendez toujours l'arrêt complet de la lame.
• Nettoyez l'appareil après chaque utilisation comme décrit dans le chapitre „Nettoyage et maintenance".

L'appareil possède 7 positions de réglage de hauteur de coupe :

1	25 mm	4	45 mm	7	75 mm
2	30 mm	5	55 mm
3	38 mm	6	65 mm

1. Tirez le levier de réglage de la hauteur de coupe (16) vers l'extérieur.
2. Décalez le levier de réglage de la hauteur de coupe dans la position souhaitée (31).
3. Relâchez le levier de réglage de la hauteur de coupe (16).

La hauteur de coupe correcte pour une pelouse décorative est d'environ 30 à

45 mm, pour une pelouse utilisée d'environ 40 à 65 mm.

Une hauteur de coupe élevée doit être chose pour la première coupe de la salle.

Vider le bac à herbe

Indicateur de niveau :

Grâce à l'indicateur de niveau (22) placé sur le dessus du bac à herbe (20), vous pouvez voir lorsque le bac à herbe (20) est plein.

Indicateur de niveau (22) ouvert : bac à herbe vide

Indicateur de niveau (22) fermé : bac à herbe plein

L'indicateur de niveau (22) fonctionne uniquement lorsque l'appareil est en service.

1. Arrêtez le moteur et attendez l'arrêt complet de la lame.
2. Soulevez la chicane arrière (19).
3. Sortez le bac à herbe (20).
4. Pour le vider, attrapez le bac à herbe (20) par la poignée (21) et par le longeron inférieur (21a) (voir également „Recyclage/Protection de l'environnement").
5. Remontez le bac à herbe.

Nettoyage et maintenance

Faites effectuer les travaux de réparation et de maintenance qui ne sont pas mentionnés dans ce mode d'emploi par un atelier spécialisé.

Utilisez uniquement des pièces de rechange d'origine. Risque d'accident !

Effectuez en principe les travaux de maintenance et de nettoyage lorsque le moteur est coupé et la cosse de bougie débranchée. Risque de blessures!

Avant tout travail de maintenance et de nettoyage, laissez refroidir l'appareil. Des éléments du moteur sont brûlants. Risque de brûlures!

Portez des gants lorsque vous manipulez la lame.

Nettoyage et travaux généraux de maintenance

Travaux de nettoyage et de maintenance sous l'appareil :

Placez un support sous la tondeuse thermique.

1. Repliez le longeron de poignée supérieur (1)
2. Desserrez les tendeurs rapides (6) et rabattez le longeron inférieur (3).
3. Basculez l'appareil en arrêté de manière à ce que la bougie d'allumage pointe vers le haut.

Demandez à une autre personne de tenir l'appareil, afin d'éviter qu'il ne bascule vers l'avant.

Ne basculez pas l'appareil sur le côté ou vers l'avant. Les liquides de service peuvent fuir et le moteur peut être endommagé.

L'appareil doit toujours rester propre. Pour le nettoyage, utilisez une brosse ou un chiffon, mais aucun produit de nettoyage ou solvant agressif. Pour le nettoyage du moteur, n'utilisez pas d'eau. Cela pourrait polluer le système de carburation. - Après la tonte, retirez les adhérences de résidus végétaux avec un bout de bois ou de plastique. Nettoyez en particulier les ouïes de ventilation (7), l'ouverture d'éjection et la zone de la lame. N'utilisez pas d'objets durs ou pointus car ceux-ci peuvent endommager l'appareil. - Avant chaque utilisation, contrôlez l'appareil pour trouver des defaults tels que des pièces détachées, usées ou endommagées. Vérifiez que tous les écrous, boulons et vis sont bien serrés. - Vérifiez les caches et les dispositifs de protection (2, 7, 15, 19) du point de vue des dégradations et de la bonne tenue. Si nécessaire, remplacez-les.

Remplacer le filtre à air

N'utilisez jamais l'appareil sans filtre à air. Sinon, de la poussière et de la saleté pénètrent dans le moteur et entraînant des dégradations.

Retirer le filtre à air

1. Détachez la cosse de bougie (M 11) (voir „Entretien de la bougie d'allumage").
2. Ouvrez le boîtier du filtre à air (9).
3. Sortez le filtre à air (10).
4. Nettoyez le filtre à air (10) dans une solution savonneuse.
5. Laissez sécher le filtre à air (10). Malaxez quelques gouttes d'huile de moteur neuve dans le filtre à air.
6. Remplacez un filtre à air défectueux par un filtre à air neuf (voir „Pièces de rechange/Accessoires").

Placer le filtre à air

1. Insérez le filtre à air (10) dans le boîtier du filtre à air (9).
2. Refermez le boîtier du filtre à air (9).

Intervalles de maintenance

Effectuez à intervalles réguliers les travaux de maintenance énoncés dans le tableau. Un entretien régulier de l'appareil en allongera la durée de vie. En outre, vous obtiendrez des rendements de coupe optimaux et éviterez des accidents.

Travaux de maintenance(voir „Nettoyage etmaintenance“)	avant	après	au bout des5 premièresheures	au boutde 8heures	au boutde 50heures	annuel-lement
	le travail
Vérifi er et desserer les vis,écrous et boulons	✓
Contrôler le niveau d'huile demoteur/le niveau d'essence etle cas échéant, faire l'appointen huile de moteur/essence	✓			✓
Nettoyer les éléments decommande/la zone autour dusilencieux		✓		✓
Changer l'huile de moteur			✓✓	✓
Remplacer le fi把它 à air						✓
Nettoyer/régler/remplacer labougie d'allumage				✓		✓
Nettoyer/contrôler,aiguiser la lame		✓				✓
Nettoyer le système de refroidissement de l'aira						✓

À replacer plus souvent en cas de formation importante de poussière ou d'un fort encrassement

Entretien de la bougie d'allumage

Une bougie d'allumage usée ou un écart excessif entre les électrodes provoque une baisse de puissance du moteur.

1. Détachez la cosse de bougie (11) de la bougie d'allumage (12) en tirant et en tournant simultanément.
2. Dévissez la bougie d'allumage (12) dans le sens anti-horaire à l'aide de la clé à bougie fournie (27).
3. Vérifiez l'écart entre les électrodes à l'aide d'une jauge d'épaisseur (en vente dans le commerce spécialisé).

L'écart entre les électrodes doit être de 0,7 à 0,8 mm.

1. Réglez le cas échéant l'écart en inclinant prudemment l'électrode de masse de la bougie d'allumage.
2. Nettoyez la bougie d'allumage à l'aide d'une brosse métallique.
3. Insérez la bougie d'allumage après l'avoir nettoyée et réglée, ou remplacez une bougie d'allumage abîmée par une bougie d'allumage de rechange (26) (couple de serrage recommandé 20 Nm, déterminé avec clé dynamométrique) (voir „Pièces de rechange/Accessoires").

Changer l'huile de moteur

Effectuez la vidange de l'huile de moteur lorsque le réservoir d'essence est vide et le moteur chaud.

Effectuez la première vidange de l'huile de moteur au bout d'environ 5 heures de service, puis toutes les 50 heures de service ou une fois par an.

• Éliminez l'huile usagée en respectant l'environnement (voir „Recyclage/Protection de l'environnement").
• Dévissez la cosse de bougie (M 11) (voir „Entretien de la bougie d'allumage").
• Ouvrez le capuchon du réservoir d'huile (18).
• Pompez l'huile de moteur avec une pompe à huile (non fournie).
• Ajoutez de l'huile de moteur (voir "Remplir d'huile de moteur").

Remplacer la lame

Un mauvais montage peut entraîner de graves blessures.

Ne basculez jamais la tondeuse sur le côté ou vers l'avant lorsque les réservoirs d'essence ou d'huile sont pleins!

Cela endommagera le moteur et annulera la garantie.

Contrôlez l'usure et les déteriorations de la lame. Remplacez une lame émoussée ou endommagée!

Faites toujours affûter une lame émoussée par un atelier spécialisé car il peut réaliser un examen du déséquilibre.

Portez des gants lorsque vous manipulez la lame.

Dès que vous avez dévissé une fois la vis de lame (33), vous devez replacer la rondelle de serrage (35).

Le couple de serrage de la lame s'élève à 45 Nm.

1. Détachez la cossede bougie (11).
2. Placez l'appareil en position de maintenance (voir image K).
3. Utilisez des gants solides et retenez la lame (32). Tournez la vis de lame (33) sur la broche de moteur (34) dans le sens antihoraire à l'aide d'une clé à molette.
4. Insérez la lame neuve en suivant dans le sens inverse.

Veillez à ce que la lame soit bien positionnée et qu'elle repose à fleur sur la broche de moteur.

La rondelle de serrage (35) doit être positionnée entre la vis de lame et la lame.

1. Resserrez la lame à 45 Nm.

Régler le carburateur

Le carburateur a été réglé en usine pour fournir une performance optimale. Si des réglages sont nécessaires ultérieurement (voir „Diagnostic de pannes”), faites-les réaliser par un atelier spécialisé.

Consignes générales de stockage

Ne stockez pas l'appareil avec un bac à herbe rempli. Par temps chaud, l'herbe se met à fermenter sous l'effet de la chaleur. Risque d'incendie.

• Nettoyez et entretenez l'appareil avant de le stocker.
• Laissez le moteur refroidir avant de ranger l'appareil dans des locaux fermés.
• Pour conserver le carburant, utilisez des récipients adaptés et autorisés.
• Conservez l'appareil dans un endroit sec et protégé de la poussière et hors de portée des enfants.
• N'enveloppez pas l'appareil dans des sacs en nylon car de l'humidité et de la moisissure pourraient se former.

Replier l'appareil

L'armature du guidon peut être repliée deux fois pour un rangement peu encombrant.

1. Retirez le bac à herbe (20).
2. Décrochez la corde de lanceur (6).
3. Ouvrez les tendeurs rapides (4b) sur le longeron supérieur (1). Les leviers de serrage rapides (4b), les rondelles (4a) et les vis (4c) peuvent rester en place.
4. Tournez les tendeurs rapides (5) en diagonale par rapport au longeron. Pour ce faire, vous devez éloigner légèrement les tendeurs rapides (5) du longeron inférieur (3) en tirant.
5. Rabattez les deux longerons vers le bas. Le câble Bowden (25) ne doit pas être coincé.

Stockage pendant la pause hivernale

Le non-respect des consignes de stockage peut occasionner des problèmes de démarrage ou des dégâts irréversibles s'il reste du carburant dans le carburateur.

• Démarrez le moteur et laissez-le tourner jusqu'à ce qu'il s'éteigne par manque d'essence. Effectuez une vidange (voir „Changer l'huile de moteur").
• Préservez le moteur:
• Dévissez la bougie d'allumage (M 11) (voir „Nettoyage et maintenance”);
• versez une cuillere à soupe d'huile de moteur dans l'ouverture de la bougie d'allumage dans le moteur;
• l'arceau de sécurité (2) étant tiré, tirez lentement la corde de lanceur (6) plusieurs fois pour répartir l'huile dans le moteur;
• revissez solidement la bougie d'allumage (M11).
• «Recyclage/Protection de l'environnement»).

Le réservoir d'essence ne doit pas être vide si vous ajoutez à l'essence un additif pour carburants (voir "Pièces de rechange / Accessoires").

Transport

• Ne basculez pas l'appareil vers l'avant ou sur le côté.
• Ne mettez pas les mains près de la lame. N'oubliez pas que la lame continue de tourner pendant un court instant après l'arrêt de l'appareil.
• Ne soulevez et ne portez jamais l'appareil lorsque le moteur tourne.
• Faites attention au poids de l'appareil et ne dépassez pas vos limites.
• Pour éviter une fuite de carburant, ne transportez pas l'appareil la tête en bas et ne le basculez pas.
• Avant le transport entre deux lieux d'utilisation, videz le réservoir de carburant avec une pompe d'aspiration à carburant. Ne videz pas le réservoir de carburant dans des espaces fermés, à proximité d'un feu ou en fumant. Les vapeurs de gaz peuvent provoquer des explosions ou un incendie.

Recyclage/protection de l'environnement

Le produit est recyclable, est soumis à une responsabilité élargie du fabricant et est collecté dans le cadre du tri sélectif.

Portez le carton à un point de recyclage.

• Introduisez l'appareil, les accessoires et l'emballage dans un circuit de recyclage respectueux de l'environnement.
• Vidangez soigneusement le réservoir d'essence et le réservoir d'huile et rapportez votre appareil à un service de valorisation. Il est possible de trier les piè
• Remettez l'huile usagée et les restes d'essence à un point de collecte et ne les jetez pas dans la canalisation ou dans l'écoulement.
• Pour cela, veuillez vous adresser à notre centre de service après-vente.
• Nous effectuons gratuitement la mise au rebut de votre appareil defectueux retourné.
• Éliminez les restes de coupe non pas avec les déchets mé

Vous obtiendrez des pièces de rechange et accessoires à l'adresse www.grizzlytools.shop

Si vous avez des problèmes lors du passage de la commande, merci d'utiliser le formulaire de contact. Pour toute autre question, adressez-vous au „Centre de service après-vente" (voir page 65).

Position mode d'emploi designation n° de commande

3 Longeron inférieur 91106161 5 Levier de serrage rapide avec accessoires de montage 91106162 13 Roue avant 91106157 16 Levier de réglage de la hauteur de coupe 91106159 19 Chicane arrière 91105619 17 Roue arrière 91106158 20 Bac à herbe 91106160 25 Câble Bowden 91106163

32-35 Lame/Logement de lame/Vis de lame

Rondelle de serrage

13700458

Diagnostic de pannes

Problème Cause	use possible Dépannage
Le moteur ne démarre pas	Pas assez d'essence dans le réservoir d'essence	Mettre de l'essence
	Ordre de démarriage erroné	Suivre les instructions de démarriage du moteur (voir „Utilisation“)
	Cosse de bougie (11) mal enchérique Bougie d'allumage couverte de suie	Emboîter la cosse de bougie; Nettoyer, régler ou replacer la bougie d'allu-mage (voir „voir „Nettoyage et mainte-nance")
	Carburateur mal réglé	Faire régler le carburateur par un atelier spécialisé
Problème Cause	Use possible Dépannage
Le moteur dé-marre, mais l'appareil ne fonctionne pas à pleine puissance	Filtre à air (N 10) encrassé	Remplacer le fi litre à air (voir „Nettoyage et maintenance")
	Carburateur mal réglé	Faire régler le carburateur par un atelier spécialisé
Le moteur tousse, cale	Carburateur mal réglé	Faire régler le carburateur par un atelier spécialisé
	Bougie d'allumage (M 12) couverte de suie	Nettoyer, régler ou remplacer les bou-gies d'allumage (voir „Nettoyage et maintenance")
Le moteur sur-chauffe	Ouïes de ventilation (7) obs-truées	Nettoyer les ouïes de ventilation
	Mauvaise bougie d'allumage (M 12)	Remplacer la bougie d'allumage
	Trop peu d'huile de moteur dans le moteur	Remplir d'huile de moteur (voir „Mise en service")
Le moteur fume	Filtre à air (N 10) encrassé	Remplacer le fi litre à air (voir „Nettoyage et maintenance")
	Trop peu d'huile de moteur dans le moteur	Remplir d'huile de moteur (voir „Mise en service")
Résultat du travail non satisfaisant ou moteur sur-charge	Herbe trop courte ou trop haute	Modifi er la hauteur de coupe (voir „Régler la hauteur de coupe")
	Lame émoussée voir „Remplacer la lame")
	Lame bloquée par de l'herbe, bac à herbe plein, ouverture d'éjection obstruable	Retirer l'herbe (voir „Nettoyage et main-tenance")
La lame ne tourne pas	Lame bloquée par de l'herbe	Retirer l'herbe
	Lame incorrectement montée	Monter correctement la lame (voir „Remplacer la lame")
Bruits anor-maux, cliquetis ou vibrations	Lame incorrectement montée	voir „Remplacer la lame")
	Lame endommagée

Garantie - france

Ce produit bénéficie d'une garantie de 3 ans, valable à compter de la date d'achat.

En cas de manques constatés sur ce produit, vous disposez des droits légaux contre le vendeur du produit. Ces droits légaux ne sont pas limités par notre garantie représentée par la suite.

Article l217-4 du code de la consommation

Le vendeur livre un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance.

Il répond également des défauts de conformité resulting de l'emballage, des instructions de montage ou de l'installation lorsque cette-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.

Article l217-5 du code de la consommation

Le bien est conforme au contrat :

S'il est propre à l'usage habituellement attendu d'un bien semblable et, le cas échéant:

• s'il correspond à la description donnée par le vendeur et possède les qualités que celui-ci a présentées à l'acheteur sous forme d'échantillon ou de modèle;
• s'il présente les qualités qu'un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l'étiquetage;

Ou s'il présente les caractéristiques définies d'un commun accord par les parties ou être propre à tout usage spécial recherché par l'acheteur, porté à la connaissance du vendeur et que ce dernier a accepté.

Article l217-16 du code de la consommation

Lorsque l'acheteur demande au vendeur, pendant le cours de la garantie commerciale qui lui a été consentie lors de l'acquisition ou de la réparation d'un bien meuble, une remise en état couverte par la garantie, toute période d'immobilisation d'au moins sept jours vient s'ajouter à la durée de la garantie qui restait à courir. Cette période court à compter de la demande d'intervention de l'acheteur ou de la mise à disposition pour réparation du bien en cause, si cette mise à disposition est postérieure à la demande d'intervention.

Indépendamment de la garantie commerciale souscrite, le vendeur reste tenu des défauts de conformité du bien et des vices rédhibitoires dans les conditions prévues aux articles L217-4 à L217-13 du Code de la consommation et aux articles 1641 à 1648 et 2232 du Code civil.

Article l217-12 du code de la consommation

L'action résultant du manquement à l'obligation de conformité se prescrit par deux ans à compter de la délivrance du bien.

Conditions de garantie

Le délai de garantie débute avec la date d'achat. Veuillez conserver soigneusement le ticket de caisse original. En effet, ce document vous sera réclamé comme preuve d'achat.

Si un défaut de matériel ou un défaut de fabrication se présente au cours des trois ans suivant la date d'achat de ce produit, nous réparons notamment ou remplaçons ce produit - selon notre choix. Cette garantie suppose que l'appareil défectueux et le justificatif d'achat (ticket de caisse) nous soient présentés.

soient présentés durant cette période de trois ans et que la nature du manque et la manière dont celui-ci est apparu soient explicités par écrit dans un bref courrier. Si le défaut est couvert par notre garantie, le produit vous sera retourné, réparé ou remplacé par un neuf. Aucune nouvelle période de garantie ne débute à la date de la réparation ou de l'échange du produit.

Durée de garantie et demande légale en dommages-intérêts

La durée de garantie n'est pas prolongée par la garantie. Ce point s'applique aussi aux pièces remplacées et réparées. Les dommages et les manques éventuellement constatés dès l'achat doivent immédiatement être signalés après le déballage. À l'expiration du délai de garantie, les réparations occasionnelles sont à la charge de l'acheteur.

Volume de la garantie

L'appareil a été fabriqué avec soin, selon des sévères directives de qualité et il a été entièrement contrôlé avant la livraison. La garantie s'applique aux défauts de matière ou aux défauts de fabrication. Cette garantie ne s'applique pas aux consommables. Les pièces d'usure sont remplacées pendant les deux premières années à compter de la date d'achat. Cette garantie prend fin si le produit endommagé n'a pas été utilisé ou entretenu d'une façon conforme. Pour une utilisation appropriée du produit, il faut impérativement respecter toutes les instructions citées dans le manuel de l'opérateur. Les actions et les domaines d'utilisation déconseillés dans la notice d'utilisation ou vis-à-vis desquels une mise en garde est émise, doivent absolument être évités.

Le produit est conçu uniquement pour un usage et non pour un usage indus

triel. En cas d'emploi impropre et incorrect, de recours à la force et d'interventions entreprises et non autorisées par notre succursale, la garantie prend fin.

Les pièces détachées indispensables à l'utilisation du produit sont disponibles pendant la durée de la garantie du produit.

Article 1641 du code civil

Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l'usage auquel on la destine, ou qui diminue tellement cet usage que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus.

Article 1648 premier alinéa du code civil

L'action résultant des vices rédhibitoires doit être entaée par l'acquereur dans un délai de deux ans à compter de la découverte du vice.

Marché à suivre dans le cas de garantie

Pour garantir un traitement rapide de votre demande, veuillez suivre les instructions suivantes :

Tenez-vous prêt à présenter, sur demande, le ticket de caisse et le numéro d'identification (IAN 373349_2104) comme preuve d'achat. - Vous trouverez le numéro d'article sur la plaque signalétique. - Si des pannes de fonctionnement ou d'autres manques apparaissent, prenez d'abord contact, par téléphone ou par e-mail, avec le service après-vente dont les coordonnées sont indiquées ci-dessous. Vous recevez alors des renseignements supplémentaires sur le déroulement de votre réclamation. - En cas de produit défectueux vous pouvez, après contact avec notre service

clients, envoyer le produit, franco de port à l'adresse de service après-vente indiquée, accompagné du justificatif d'achat (ticket de caisse) et en individuant qu'elle est la nature du défaut et quand celui-ci s'est produit. Pour éviter des problèmes d'acceptation et des frais supplémentaires, utilisez absolument seulement l'adresse qui vous est donnée. Assurez-vous que l'expédition ne se fait pas en port dû, comme marchandises embarquées, envoi express ou autre taxe spéciale. Veuillez renvoyer l'appareil, y compris tous les accessoires livrés lors de l'achat et prenez toute mesure pour avoir un emballage de transport suffisamment sûr.

Garantie - belgique

Ce produit bénéficie d'une garantie de 3 ans, valable à compter de la date d'achat. En cas de manquements constatés sur ce produit, vous disposez des droits légaux contre le vendeur du produit. Ces droits légaux ne sont pas limités par notre garantie représentée par la suite.

Conditions de garantie

Le délai de garantie débute avec la date d'achat. Veuillez conserver soigneusement le ticket de caisse original. En effet, ce document vous sera réclamé comme preuve d'achat.

Si un défaut de matériel ou un défaut de fabrication se présente au cours des trois ans suivant la date d'achat de ce produit, nous réparons notamment ou remplaçons ce produit - selon notre besoin. Cette garantie suppose que l'appareil défectueux et le justificatif d'achat (ticket de caisse) nous soient présentés durant cette période de trois ans et que la nature du défaut et la

manière dont celui-ci est apparu soient explicités par écrit dans un bref courrier.

Si le défaut est couvert par notre garantie, le produit vous sera retourné, réparé ou remplacé par un neuf. Aucune nouvelle période de garantie ne débute à la date de la réparation ou de l'échange du produit.

Durée de garantie et demande légale en dommages-intérêts

La durée de garantie n'est pas prolongée par la garantie. Ce point s'applique aussi aux pièces remplacées et réparées. Les dommages et les manques éventuellement constatés dès l'achat doivent immédiatement être signalés après le déballage. À l'expiration du début de garantie, les réparations occasionnelles sont à la charge de l'acheteur.

Volume de la garantie

L'appareil a été fabriqué avec soin, selon de sévères directives de qualité et il a été entièrement contrôlé avant la livraison.

La garantie s'applique aux défauts de matériel ou aux défauts de fabrication.

Cette garantie ne s'étend pas aux parties du produit qui sont exposées à une usure normale et peuvent être donc considérées comme des pièces d'usure (par exemple la lame) ou pour des dommages affectant les parties fragiles.

Cette garantie prend fin si le produit endommagé n'a pas été utilisé ou entretenu d'une façon conforme. Pour une utilisation appropriée du produit, il faut impérativement respecter toutes les instructions citées dans le manuel de l'opérateur. Les actions et les domaines d'utilisation déconseillés dans la notice d'utilisation ou vis-à-vis desquels une mise en garde est émise, doivent absolument être évités.

Marché à suivre dans le cas de garantie

Pour garantir un traitement rapide de votre demande, veillez suivre les instructions suivantes :

• Tenez-vous prêts à partager, sur demande, le ticket de caisse et le numéro d'identification (IAN 373349_2104) comme preuve d'achat.
• Vous trouverez le numéro d'article sur la plaque signalétique.
• Si des pannes de fonctionnement ou d'autres manques apparaissent, prenez d'abord contact, par téléphone ou par e-mail, avec le service après-vente dont les coordonnées sont indiquées ci-dessous. Vous recevez alors des renseignements supplémentaires sur le déroulement de votre réclamation.
• En cas de produit défectueux, vous pouvez, après contact avec notre service clients, envoyer le produit, franco de port, à l'adresse du service après-vente indiquée, accompagné du justificatif d'achat (ticket de caisse) et en indiquant quelle est la nature du défaut et quand celui-ci s'est produit. Pour éviter des problèmes d'acceptation et des frais supplémentaires, utilisez absolument seulement l'adresse qui vous est donnée. Assurez-vous que l'expédition ne se fait pas en port dû, comme marchandises encombrantes, envoi express ou autre taxe spéciale. Veuillez renvoyer l'appareil, y compris tous les accessoires livrés lors de l'achat, et prenez toute mesure pour avoir un emballage de transport SUFFISAMMENT SÛR.

Service réparations

Vous pouvez, contre paiement, faire exécuter par notre service, des réparations qui ne font pas partie de la garantie. Nous

vous enverrez volonters un devis estimatif.

Nous ne pouvons traiter que des appareils qui ont été correctement emballés et qui ont été envoyés suffisamment affranchis.

Attention: veuillez renvoyer à notre agence de service votre appareil nettoyé et avec une note indiquant le défaut constaté. Les appareils envoyés en port dû - comme marchandises expédiées, en envoi express ou avec toute autre taxe spéciale - ne seront pas acceptés. Nous exécutons notamment la mise aux déchets de vos appareils défectueux renvoyés.

Service-center

FR Service France Tel.: [phone]

E-Mail: [e-mail]

IAN 373349_2104

BE Service Belgique Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 373349_2104

Importateur

Veuillez noter que l'adresse suivante n'est pas une adresse de service après-vente. Contactez d'abord le service après-vente cité plus haut.

Le par de crispité de la cuillère est 45Nm

FR BE	Traduction de la déclaration de conformité CE originale
Nous certifi ons par la présente que la Bineuse électricse série PBM 42 A1 Numéro de série 000001 - 030639 est conforme depuis aux directives EU actuellement en vigueur:
2006/42/EC • 2014/30/EU • 2000/14/EC & 2005/88/EC 2011/65/EU* & (EU)2015/863
En vue de garantir la conformité les normes harmonisées ainsi que les normes et décisions nationales suivantes ont été appliquées:
EN ISO 5395-1:2013/A1:2018 • EN ISO 5395-2:2013/A2:2017 EN ISO 14982:2009 • EN IEC 63000:2018
De plus, conformément à la directive sur les émissions de bruit 2000/14/EC, nous confi rmons : Niveau de puissance sonore garantit: 96 dB(A) mesure: 94,5 dB(A) Procédé utilisé pour l'évaluation de la conformité en fonction de l'annexe VI / 2000/14/EC & 2005/88/EC Bureaudeclare: NB 0036; TÜV SÜD Industrie Service GmbH, Westendstrasse 199, 80686 München, Germany
Le fabricant assume seul la responsabilité d'établit la presente déclaration de conformité :
CE Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großpostheim Germany 20.11.2021	Christian Frank Chargé de documentation

• L'objet de la déclaration décrite ci-dessus est conforme aux dispositions de la directive 2011/65/UE du Parlement Européen et du Conseil du 8 juin 2011 sur la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques.

des informations · Stand van de informatie · Stan informaciji ·
