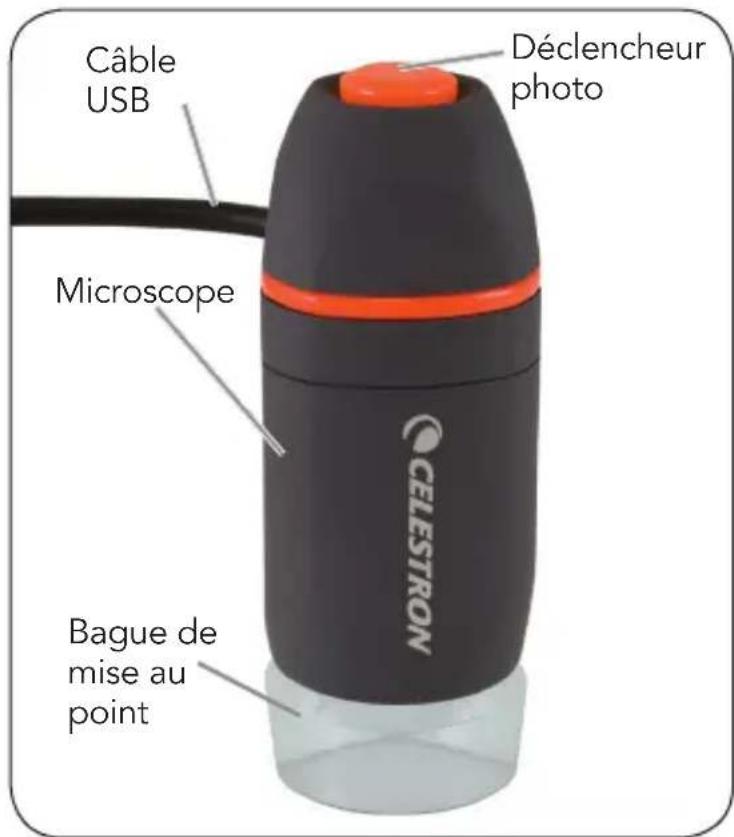

FRANÇAIS1 IntroductIon Nous vous félicitons d’avoir fait l’acquisition de ce microscope Celestron. Votre nouveau microscope est un instrument de précision optique fabriqué à partir de matériaux d’excellente qualité pour lui assurer une grande durabilité et longévité. Il est conçu pour vous donner une vie entière de satisfaction avec un entretien minimum. Ce microscope peut offrir quasiment toutes les utilisations d’un microscope traditionnel. Il vise amateurs, éducateurs, laboratoires médicaux, enseignants, étudiants, cabinets médicaux, commissariats de police, inspection industrielle, applications techniques, projets de recherche, tests gouvernementaux et usage à caractère général. Avant de tenter d’utiliser votre microscope, veuillez lire attentivement le mode d’emploi an de vous familiariser avec ses différentes fonctions et son mode opérationnel pour vous en servir avec facilité. Reportez-vous aux schémas du microscope pour repérer les différentes pièces dont il est question dans ce manuel. Ce microscope offre des grossissements de 15x à 30x (grossissements obtenus avec un moniteur de 19 po). Il convient parfaitement à l’observation d’objets solides tels que des pièces, timbres, pierres, reliques, insectes, plantes, peau, gemmes, circuits imprimés, matières diverses et bien d’autres encore. Vous pouvez aussi examiner les lames porte-objets avec des grossissements faibles et élevés. Grâce au logiciel livré avec, vous pouvez observer des images grossies ou encore capturer des vidéos ou prendre des photos avec les systèmes d’exploitation Microsoft Windows 7, XP et Vista. Vous pouvez également utiliser le microscope avec les logiciels de capture d’image déjà installés sous Windows 7, XP et Vista. Si vous utilisez un MAC, votre ordinateur doit2 être équipé d’un logiciel de capture d’image/photo (par exemple, une combinaison de « iChat » et de « Photo Booth », etc). Il vous faut encore un lecteur CD/DVD ainsi qu’un port USB libre. Remarque : Ce produit a été conçu et s’adresse à des personnes de 13 ans ou plus ! Câble USB Déclencheur photo Microscope Bague de mise au point3 SpécIfIcatIonS Modèle n° 44301 Grossissement 15 à 30x sur un moniteur 19 po Câble USB 2.0 pour l’alimentation électrique à partir d’un ordinateur Illuminateur 6 LED blanches Appareil photo Capteur CMOS 1,3MP – matrice de pixels numérique 1280x1024 (clichés jusqu’à 5MP avec interpolation) Poids et dimensions 82 g (2,9 oz) 89 mm x 32 mm (3,5 x 1,25 po) Accessoires standard livrés avec votre microscope

• Appareil photo numérique avec câble USB - intégré

• Illuminateur LED - intégré

• CD-ROM – « Digital Microscope Suite » (Suite logicielle pour microscope numérique)

• Manuel de l’utilisateur4 InStallatIon de Votre MIcroScope

1. Retirez délicatement le microscope et le socle de la boîte et installez-les

sur une table, un bureau ou toute autre surface plane.

2. Retirez l’emballage plastique protégeant le microscope.

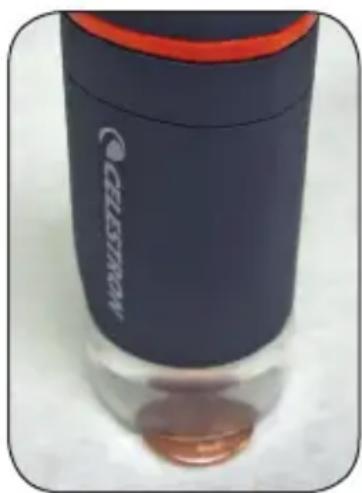

fonctIonneMent du MIcroScope Observation d’objets et de lames porte-objets — Vous pouvez observer des pièces de monnaie, des timbres, des billets, des gemmes, des plantes, des aliments, des circuits imprimés, des échan tillons, et bien d’autres choses encore. Avant de poursuivre, il vous faut lire les informations ci-dessous concernant la mise au point, le grossissement et l’éclairage. Mise au point et changement de puissance (grossissement) — Lorsque le microscope est placé directement sur un objet ou une lame porte- objets, tournez la bague de mise au point pour obtenir une image nette. Il faut s’habituer un peu à la bague de mise au point au départ - tournez de manière à dépasser la mise au point, puis revenez progressivement jusqu’à obtenir la plus grande netteté d’image. Après quelque temps, vous trouverez facilement la position de mise au point optimale.

1. Commencez toujours par le grossissement le plus élevé (30x), qui

s’obtient lorque la bague du dispositif de mise au point se trouve sur l’objet. L’image a mise au point devrait être très nette lors d’une première utilisation mais si ce n’est pas le cas, il faudra tourner légèrement la bague de mise au point jusqu’à obtention de la netteté voulue.5

2. Si vous placez le microscope légèrement au-dessus de l’objet, vous

diminuez le grossissement à 15x à mesure que vous vous éloignez (sur environ 14 mm). Vous devrez refaire une mise au point pour chaque position. Illumination — Les LED du microscope s’allument automatiquement lorsque vous insérez le câble USB dans le port USB de votre ordinateur. Il n’existe aucun réglage de l’illuminateur sur ce microscope. Vous pouvez toutefois positionner l’instrument à des angles différents (ou positions) sur l’objet que vous observez an d’obtenir un éclairage optimum. utIlISatIon du MIcroScope pour la VISualISatIon et/ou l’IMagerIe Avant d’utiliser votre microscope pour visualiser des images sur l’écran de votre ordinateur ou pour de l’imagerie, vous devez vous assurer que le pilote est reconnu par votre ordinateur. Votre microscope est un appareil de type « Plug and Play » (prêt-à-tourner) et l’ordinateur reconnaîtra automatiquement son pilote avec les systèmes d’exploitation Windows 7, XP et Vista, de même que sur Apple MAC 10.4.9 et versions ultérieures. Branchez le câble USB du microscope dans le port USB de votre ordinateur. Chaque système informatique présente des messages légèrement différents. Par exemple, sur certains systèmes d’exploitation Vista, le message obtenu lors du raccordement d’un nouveau périphérique est « Installation du pilote en cours », suivi, tout de suite après, du message « Vos périphériques sont prêts à l’emploi. » Il suft simplement de suivre les instructions à l’écran. Vous devrez installer le logiciel « Digital Microscope suite » (Suite pour microscope numérique) (sur système d’exploitation Windows) pour être en mesure d’afcher et/ou d’acquérir des images. Auparavant, il vous faudra débrancher le câble USB jusqu’à ce que l’installation soit terminée. Si vous le souhaitez, vous pouvez également utiliser le microscope avec les logiciels de capture d’image/photo déjà installés sous votre système Windows.6 Pour utiliser ce microscope sur des systèmes d’exploitation MAC, vous devez avoir la Version MAC 10.4.9 ou supérieure – votre ordinateur doit par ailleurs être équipé d’un logiciel de capture d’image/photo compatible (iChat avec Photo Booth, etc.). Pour trouver Photo Booth sur votre MAC, allez sur le disque dur et cliquez sur Applications. Choisissez Photo Booth dans la liste d’applications. Si un appareil photo est déjà connecté à l’ordinateur, Photo Booth apparaît comme sélection par défaut. Vous devez remplacer cette sélection par « Celestron Microscope ». Vous pouvez alors prendre des photos avec votre microscope en utilisant le bouton de capture. À noter : les claviers des ordinateurs MAC sont fréquemment équipés d’un port USB. Le microscope ne fonctionnera pas sur ce port USB car l’alimentation fournie est insuffisante. Vous devez connecter l’instrument sur l’une des prises USB de votre tour informatique. Lorsque vous visualisez ou que vous prenez une image, vous pouvez changer l’orientation de l’image sur l’écran de l’ordinateur en tournant le microscope sur la position recherchée. InStallatIon du logIcIel dMS (SuIte pour MIcroScope nuMérIque) Votre microscope est livré avec le CD-Rom « Digital Microscope Suite » (Suite pour microscope numérique) qui vous permet d’utiliser l’instrument à des ns d’observation et d’imagerie sur votre ordinateur s’il est équipé du système d’exploitation Microsoft Windows. Avant d’installer le logiciel, retirez le câble USB de l’appareil photo numérique de votre ordinateur et attendez que l’installation du logiciel soit terminée pour le rebrancher. Insérez le CD-ROM dans votre lecteur de CD-ROM. Il devrait se lancer automatiquement. Des messages s’affichent (chaque7 système d’exploitation peut avoir des messages sensiblement différents) pour vous guider pendant le processus d’installation. Si le logiciel ne se lance pas automatiquement, faites un double clic sur « Poste de travail » et un clic droit sur l’icône du CD-ROM. Il devrait alors démarrer.

• Sous « Files Currently on the CD » (Fichiers actuellement sur le CD), vous remarquerez le dossier « Digital Microscope Suite ». Double-cliquez dessus, puis sur « Setup » (Installation) parmi les choix proposés (InstallShield Setup Launcher).

• L’assistant d’installation InstallShield s’afche. Sélectionnez ensuite les choix par défaut, « Next » (Suivant), etc. jusqu’à ce que « Finish » (Terminer) s’affiche, puis cliquez dessus. Votre logiciel a été correctement installé. Une icône intitulée « Digital Microscope Suite » (Suite pour microscope numérique) a été installée sur votre bureau. Si vous ne trouvez pas cette icône, il vous suft de sélectionner le programme parmi les programmes installés lorsque vous voulez utiliser le microscope numérique. utIlISatIon du logIcIel dMS (SuIte pour MIcroScope nuMérIque) Branchez le câble USB du Microscope dans votre ordinateur puis lancez la suite DMS. La suite DMS contient la capture d’image et l’organisation de base pour vos photos (clichés instantanés) et vidéos. Cliquez sur l’icône DMS pour commencer. Le logiciel est particulièrement intuitif et facile à utiliser. Vous pouvez changer les paramètres en allant sous « File » (Fichier) puis « Settings » (Paramètres) –8 Le pilote vidéo devrait indiquer par défaut « Celestron Digital Microscope ». Dans le cas contraire, veuillez le modifier pour assurer le bon fonctionnement de la suite DMS. Vous pouvez prendre des clichés à l’aide du bouton prévu à cet effet sur le microscope (uniquement avec le SE Windows) ou utiliser le clavier et cliquer sur « Capture an Image » (Capturer une image). Pour les vidéos, il vous faut utiliser la fonction « start/stop » (marche/arrêt) de l’icône qui apparaît sur l’écran. En cas de délai ou de démarrage/d’arrêt de l’image, réduisez la résolution vidéo sous « Settings » (Paramètres). Fonction de mesure — La suite DMS possède une fonction de mesure simple qui permet de calculer en millimètres la distance entre deux points. Cliquez sur le bouton « Measure » (Mesurer) situé dans l’angle inférieur droit de l’écran. Cliquez sur le point de départ et cliquez à nouveau sur le point d’arrivée. La distance entre les deux points s’afche. Vous pouvez ajuster le premier ou le second point en faisant glisser le curseur. Si vous souhaitez recommencer, cliquez sur « Clear » (Effacer). La fonction de mesure est précise lorsque le microscope est directement sur l’objet. Vous pouvez maintenant vous lancer dans votre aventure numérique !9 entretIen, nettoYage et garantIe Votre microscope est un instrument de précision optique qu’il convient de toujours manipuler avec soin. Si vous respectez ces conseils de nettoyage et d’entretien, votre microscope ne nécessitera qu’un entretien minimum pendant toute sa durée de vie.

• Rangez le microscope dans un lieu propre et sec.

• Si vous utilisez votre microscope sous la lumière directe du soleil, faites très attention à ne pas endommager l’instrument ni à vous abîmer les yeux.

• N’orientez jamais le microscope en direction du soleil sous peine d’endommager l’appareil photo et de l’empêcher de fonctionner.

• Nettoyez les surfaces externes avec un chiffon humide.

• Éliminez la poussière des surfaces optiques avec une brosse en poils de chameau ou une buse de pulvérisation.

• Ne jamais démonter ni nettoyer les surfaces optiques internes. Une telle intervention doit être conée à des techniciens qualiés en usine ou à des centres de réparations agréés.

• Ne pas démonter le microscope pour ne pas risquer de l’endommager.

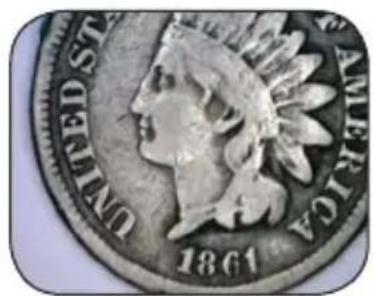

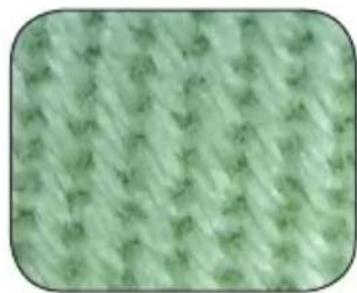

• Lors de la manipulation des lames porte-objets en verre, faites attention aux bords coupants. Votre MIcroScope bénéfIcIe d’une garantIe lIMItée de deux anS. VeuIllez conSulter le SIte web celeStron pour deS InforMatIonS détaIlléeS Sur toute la gaMMe de MIcroScopeS celeStron à www.celeStron.coM.10 Pièce à 20x Circuit imprimé à 30x Lame porte-objets à 25x Billet à 20x Textile à 20xwww.celestron.com Déclaration FCC Ce dispositif est conforme à la partie 15 de la réglementation de la Commission Fédérale sur les Communications. Son fonctionnement est sujet aux deux conditions suivantes :

1. Ce dispositif ne doit pas provoquer d’interférences dangereuses, et

2. Ce dispositif doit accepter toute interférence reçue, y compris les interférences pouvant

provoquer un fonctionnement indésirable. 2835 Columbia Street • Torrance, CA 90503, U.S.A. Tél. : 310.328.9560 • Fax: 310.212.5835 ©2011 Celestron Conçu et destiné aux personnes Tous droits réservés. • Imprimé en Chine • 01-11 âgées de 13 ans et plus.MiniMicroscopio digital portátil
