Labs CM1000C - Microscope CELESTRON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Microscope
Marque	Celestron
Modèle	Labs CM1000C
Grossissement	40x à 1000x
Objectifs	4x, 10x, 40x (à ressort)
Oculaires	WF 10x, WF 25x
Tête	Monoculaire avec rotation à 360° et inclinaison à 45°
Platine	Porte-échantillons simple avec valets, 88 mm x 88 mm
Éclairage	DEL réglable (molette 8 positions)
Condenseur	N/D 0,65
Diaphragme	Disque diaphragme avec 6 dimensions d'ouverture
Mise au point	Coaxiale, grossière et fine
Alimentation	Adaptateur secteur ou 3 piles AA (fournies)
Dimensions	117 mm x 160 mm x 305 mm
Poids	1,76 kg
Contenu de la boîte	Microscope, 3 objectifs, 2 oculaires, adaptateur CA, 10 lamelles préparées, 3 piles AA, housse de protection, clé Allen
Entretien	Nettoyer surfaces extérieures avec chiffon humide ; surfaces optiques avec souffleur ou pinceau
Garantie	2 ans limitée
Utilisation	Pour les personnes de 14 ans et plus
Accessoires	Lamelles préparées, housse de protection

FOIRE AUX QUESTIONS - Labs CM1000C CELESTRON

Quel est le grossissement maximal du microscope Labs CM1000C ?

Le grossissement maximal est de 1000x, obtenu en combinant l'objectif 40x et l'oculaire WF 25x.

Comment installer les piles dans le microscope ?

Ouvrez le compartiment de la base à l'aide de la clé Allen fournie, insérez trois piles AA (fournies) et refermez le compartiment.

Comment régler la luminosité de l'éclairage ?

Tournez la molette de réglage de l'illuminateur (8 positions) pour augmenter ou réduire l'intensité lumineuse.

Quels sont les objectifs fournis avec le microscope ?

Trois objectifs sont fournis : 4x, 10x et 40x (à ressort).

Comment nettoyer les lentilles ?

Utilisez un souffleur d'air ou un pinceau en poil de chameau pour enlever la poussière. Pour les empreintes, utilisez un agent de nettoyage pour lentilles et un tissu optique, sans frotter en cercles.

Puis-je utiliser le microscope sans branchement secteur ?

Oui, il fonctionne également avec 3 piles AA installées dans la base.

Quelle est la plage de grossissement avec l'oculaire 10x ?

Avec l'oculaire WF 10x, les grossissements sont : 40x (objectif 4x), 100x (objectif 10x) et 400x (objectif 40x).

Comment effectuer la mise au point sur un échantillon ?

Commencez avec l'objectif 4x et l'oculaire 10x. Placez l'échantillon sur la platine, utilisez la molette de mise au point coaxiale pour faire la mise au point. Pour changer de puissance, tournez la tourelle.

Que faire si l'image est trop sombre ?

Augmentez l'intensité de l'illuminateur via la molette de réglage et ajustez le diaphragme pour laisser passer plus de lumière.

Quels types d'échantillons peut-on observer ?

Le microscope convient à l'observation de levures, moisissures, cultures, éléments végétaux et animaux, fibres, bactéries, etc.

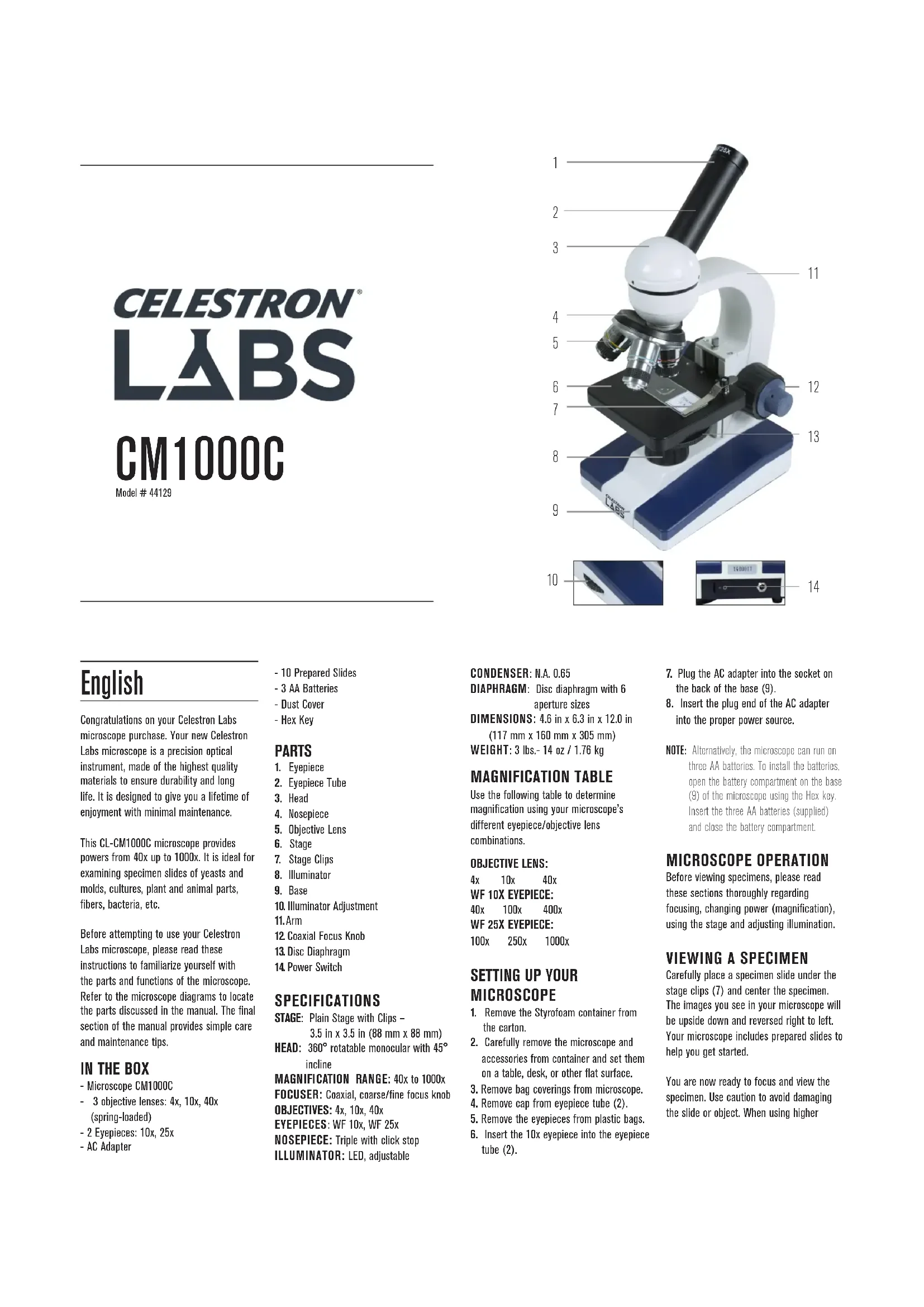

MODE D'EMPLOI Labs CM1000C CELESTRON

Félicitations pour l'acquisition de votre microscope Celestron Labs. Votre microscope est un instrument optique de précision, fabriqué avec des matériaux de la plus grande qualité afin d'assurer sa durabilité et sa longue durée d'utilisation. Il est conçu pour vous offrir une vie entière de découvertes avec un niveau d'entretien minimal.

Le microscope CL-CM1000C offre des puissances d'agrandissement de 40x à 1000x. Il convient parfaitement à l'observation d'échantillons de levures et de moisissures, de cultures, d'éléments végétaux et animaux, de fibres, de bactéries et autres.

Avant de commencer à utiliser votre microscope Celestron Labs, lisez ces instructions pour vous familiariser avec les composants et les fonctions du microscope. Référez-vous au schémas du microscope pour repérer les pièces mentionnées dans le présent manuel. La dernière section du mode d'emploi donne des conseils d'entretien et de maintenance faciles à appliquer.

DANS LA BOÎTE

• Microscope CM1000C
• 3 lentilles d'objectifs: 4x, 10x, 40x (à ressort)
• 2 oculaires: 10x, 25x
• Adaptateur CA
• 10 lamelles préparées
• 3 Piles AA
• Housse de protection
• Clef allen

COMPOSANTS

1. Oculaire
2. Tube d'oculaire
3. Tête
4. Tourelle
5. Lentille de l'objectif
6. Platine porte-échantillons
7. Pinces de platine porte-échantillons
8. Illuminateur
9. Base
10. Molette de réglage de l'illuminateur
11. Bras
12. Bouton de mise au point coaxiale
13. Disque diaphragme
14. Interrupteur marche/arrêt

FICHE TECHNIQUE

PLATINE: Porte-échantillons Platine porte-échantillons simple avec valets - 88 mm x 88 mm (3,5 po x 3,5 po)

TÊTE: Monoculaire avec rotation à 360° et inclinaison à 45°

PLAGE DE GROSSISSEMENT: 40x à 1000x

Molette de mise au point coaxiale, mise au point grossière et fine

OBJECTIFS: 4x, 10x, 40x

OCULAIRES: WF 10x, WF 25x

TOURELLE: triple avec butée à déclic.

ILLUMINATEUR: DEL réglable

CONDENSEUR: N/D 0,65

DIAPHRAGME: disque diaphragme avec 6 dimensions d'ouverture

DIMENSIONS:

117 mm x 160 mm x 305 mm po x 6,3 po x 12 po)

POIDS: 1,76 kg/ 3 lbs.- 14 oz

TABLEAU DE

GROSSISSEMENT

Utilisez le tableau suivant pour déterminer le grossissement offert par les différentes combinaisons d'oculaires et de lentilles.

LENTILLE DE L'OBJECTIF:

4x 10x 40x

OCULAIRE WF 10X:

40x 100x 400x

OCULAIRE WF 25X:

100x 250x 1000x

INSTALLATION DE VOTRE MICROSCOPE

1. Retirez l'emballage de polystyrène du carton.
2. Retirez le microscope et ses accessoires avec soin de l'emballage et déposez-les sur une table, bureau ou sur une autre surface plate.
3. Sortez le microscope de son sachet.
4. Retirez le capuchon du tube de l'oculaire (2).
5. Retirez les oculaires de leurs sachets.
6. Insérez l'oculaire 10x dans le barillet d'oculaire (2).
7. Branchez l'adaptateur secteur dans la prise située à l'arrière de la base (9).
8. Insérez la prise du cordon d'alimentation dans une source d'alimentation compatible.

REMARQUE: Le microscope peut également fonctionner avec trois piles AA. Pour installer les piles, ouvrez le compartiment de la basc (9) du microscope à l'aide de la clef allen. Installez les trois piles AA (fournies) et fermez le compartiment.

FONCTIONNEMENT DU MICROSCOPE

Avant de commencer l'observation, veuillez lire ces sections avec attention pour comprendre comment effectuer la mise au point, changer la puissance (grossissement), utiliser la platine porte-échantillons et ajuster la luminosité.

OBSERVER UN ÉCHANTILLON

Placez l'échantillon sous les pinces de la platine (7) et centrez-le. Les images observées dans le microscope seront inversées horizontalement et verticalement. Votre microscope est livré avec des lamelles préparées pour vous aider à bien commencer.

Vous êtes maintenant prêt à faire la mise au point et observer un échantillon. Faites attention de ne pas endommager la lamelle ni l'échantillon. Lorsque vous passez sur des puissances plus élevées pour faire la mise au point, veillez à ne pas toucher la lamelle ni l'échantillon avec les objectifs (5).

MISE AU POINT ET CHANGEMENT DE PUISSANCE

(GROSSISSEMENT)

1. Commencez toujours par la plus petite puissance (lentille 4x et oculaire 10x).
2. Placez une lamelle (ou un objet) sur la platine (6) directement sous la lentille de l'objectif (5). Faites tourner la molette de mise au point (12) jusqu'à la mise au point sur l'échantillon.
3. Pour obtenir un grossissement plus élevé, faite pivoter la tourelle (4) pour changer la lentille d'objectif utilisée (5) sur 10x, 40x. Cela vous offrira une puissance de grossissement plus élevée. Faites doucement tourner la molette de mise au point (12) pour effectuer la mise au point de nouveau.

REMARQUE: Avant de faire pivoter la tourelle, abaissez la platine à l'aide de la molette de mise au point grossière

1. Vous pouvez remplacer l'oculaire 10x avec l'oculaire 25x pour obtenir deux niveaux de grossissement supplémentaires, incluant la plus grande puissance possible (1000x).

RÉGLER L'ILLUMINATION

Les échantillons de différentes tailles, épaisseur ou couleur nécessiteront autant de niveaux de luminosité différents. Pour régler l'intensité d'illumination, faites tourner la molette de réglage (10) pour soit augmenter, soit réduire l'intensité. La molette de réglage (10) comporte 8 positions, 1 étant la plus faible intensité et 8 la plus forte. Effectuez des essais

pour connaître l'intensité optimale pour le spécimen que vous observez.

DIAPHRAGME

Le disque diaphragme (13) comporte 6 diamètres d'ouverture. Ces ouvertures permettent également de régler la quantité de lumière qui passe dans l'échantillon. Régler l'illumination peut aider à améliorer la luminosité et le contraste.

ENTRETIEN, MAINTENANCE ET GARANTIE

Votre accessoire Celestron Labs est un instrument optique de précision et doit être traité avec soin, en tout temps. Suivez ces soins et suggestions d'entretien et votre microscope n'aura besoin que de très peu d'entretien tout au long de sa vie.

- Lorsque vous avez terminé d'utiliser votre microscope, enlever tout spécimen de la platine.

• Fermer les interrupteurs des illuminateurs.

- Éteindre le moniteur LCD – appuyer sur le bouton on/off jusqu'à ce que vous voyez apparaître «Shutting Power Off».

- Débrancher le cordon d'alimentation.

- Toujours placer la housse de plastique ou housse de protection sur le microscope lorsque vous ne l'utilisez pas ou lorsqu'il est entreposé afin de le conserver propre.

- Entreposer le microscope dans un endroit propre et sec.

- Faire attention si vous utilisez votre microscope en plein soleil pour éviter d'endommager le microscope ou vos yeux.

- Lorsque vous déplacez le microscope, le prendre par le «bras» avec une main et non pas par le bouton de mise au point, le moniteur LCD, etc. Ensuite, placer votre autre main sous la base de soutien.

- Nettoyer les surfaces extérieures (métal et plastiques) avec un chiffon humide.

- Toujours débrancher tous les cordons avant de le nettoyer.

- Pour nettoyer les surfaces optiques, utilisez un séchoir à cheveux ou un pinceau de poils de chameau.

- Soufflez la poussière des surfaces optiques avec une brosse en poil de chameau ou un souffleur d'air.

- Pour nettoyer les empreintes digitales des surfaces optiques, utiliser un agent de nettoyage de lentilles et un tissu optique disponible dans la plupart des magasins de photo et lors du nettoyage ne pas frotter dans les cercles car cela pourrait provoquer des fissures ou des rayures.

- Ne jamais démonter ou nettoyer les surfaces optiques internes. Cela devrait être effectué par des techniciens qualifiés à l'usine ou d'autres centres de réparation agréés.

- Faire attention lors de la manipulation de lamelles

VOTRE MICROSCOPE A UNE GARANTIE LIMITÉE DE DEUX ANS.

VEUILLEZ CONSULTER LE SITE WEB DE CELESTRON POUR PLUS DE DÉTAILS À

www.CelestronLabs.com

Torrance, CA 90503

TEL [phone]

www.CelestronLabs.com

Tous droits réservés. • Imprimé en Chine

La conception des produits et les

spécifications sont sujettes à modification sans notification préalable. Ce produit est conçu et destiné pour les personnes de 14 ans et plus.
