Produkttyp	Tragbares digitales Mikroskop
Marke	Celestron
Modell	44301
Vergrößerung	15x bis 30x auf einem 19-Zoll-Monitor
Sensor	CMOS 1,3 MP (Interpolation bis zu 5 MP)
Beleuchtung	6 integrierte weiße LEDs
Stromversorgung	Über USB 2.0-Anschluss des Computers
Gewicht	82 g (2,9 oz)
Abmessungen	89 mm x 32 mm (3,5 x 1,25 Zoll)
Hauptfunktionen	Beobachtung fester Objekte, Bild- und Videoaufnahme, Messfunktion
Softwarekompatibilität	Windows 7/XP/Vista (DMS-Suite), Mac OS X 10.4.9+ (Capture-Software)
Mitgeliefertes Zubehör	USB-Kabel, CD-ROM mit DMS-Software, Bedienungsanleitung
Pflege und Reinigung	Äußere Oberflächen mit feuchtem Tuch reinigen; optische Oberflächen mit Kamelhaarbürste; nicht zerlegen
Sicherheit	Nicht auf die Sonne richten; auf ebener Fläche verwenden; Mindestalter 13 Jahre
Garantie	2 Jahre beschränkt
Reparierbarkeit	Qualifiziertem Techniker überlassen; nicht selbst zerlegen

Häufig gestellte Fragen - 44301 CELESTRON

Wie installiere ich das Mikroskop?

Nehmen Sie das Mikroskop und seinen Sockel vorsichtig aus der Box und stellen Sie sie auf eine ebene Fläche. Schließen Sie das USB-Kabel an den USB-Anschluss Ihres Computers an. Der Computer erkennt das Gerät automatisch (Plug and Play).

Was ist die maximale Vergrößerung?

Die Vergrößerung variiert von 15x bis 30x auf einem 19-Zoll-Monitor. Die maximale Vergrößerung (30x) wird erreicht, wenn das Mikroskop direkt auf dem Objekt platziert wird. Wenn Sie es entfernen, verringert sich die Vergrößerung auf 15x.

Wie stelle ich den Fokus ein?

Drehen Sie den Fokusring am Mikroskop. Beginnen Sie mit einer Überdrehung, dann drehen Sie langsam zurück, um ein scharfes Bild zu erhalten. Um die Vergrößerung zu ändern, bringen Sie das Mikroskop näher oder weiter weg vom Objekt und stellen Sie erneut scharf.

Wie verwende ich die DMS-Software?

Legen Sie die CD-ROM ein und installieren Sie die DMS-Suite. Schließen Sie das Mikroskop an den Computer an und starten Sie die Software. Sie können Bilder mit der Taste am Mikroskop oder der Tastatur aufnehmen und Videos mit dem Start/Stopp-Symbol. Die Messfunktion ermöglicht die Berechnung von Entfernungen in Millimetern.

Kann ich das Mikroskop auf dem Mac verwenden?

Ja, unter Mac OS X 10.4.9 oder höher. Schließen Sie das Mikroskop an einen USB-Anschluss des Computers an (nicht an die Tastatur) und verwenden Sie eine Capture-Software wie Photo Booth. Wählen Sie "Celestron Microscope" als Quelle.

Wie reinige ich das Mikroskop?

Reinigen Sie die äußeren Oberflächen mit einem feuchten Tuch. Verwenden Sie eine Kamelhaarbürste, um Staub von den Linsen zu entfernen. Zerlegen Sie niemals die inneren optischen Oberflächen. Überlassen Sie alle internen Wartungsarbeiten einem qualifizierten Techniker.

Das Bild ist unscharf, was tun?

Stellen Sie sicher, dass das Mikroskop richtig auf dem Objekt oder Objektträger aufliegt. Drehen Sie den Fokusring langsam, um den optimalen Schärfepunkt zu finden. Passen Sie die Beleuchtung an, indem Sie das Mikroskop neigen. Reduzieren Sie die Videoauflösung in den Softwareeinstellungen, wenn das Bild zittert.

Wie mache ich ein Foto oder ein Video?

Unter Windows verwenden Sie den Auslöser am Mikroskop oder klicken Sie im DMS-Software auf "Capture an Image". Für ein Video verwenden Sie die Start/Stopp-Taste auf dem Bildschirm. Auf dem Mac verwenden Sie die Aufnahmetaste der Anwendung (z.B. Photo Booth).

Welche Arten von Objekten kann ich beobachten?

Sie können feste Objekte wie Münzen, Briefmarken, Steine, Insekten, Pflanzen, Leiterplatten, Edelsteine usw. beobachten. Geeignet auch für die Beobachtung von Objektträgern bei schwacher oder starker Vergrößerung.

Wie lange ist die Garantiezeit?

Das Mikroskop hat eine beschränkte Garantie von zwei Jahren. Weitere Informationen finden Sie auf der Celestron-Website unter www.celestron.com.

BEDIENUNGSANLEITUNG 44301 CELESTRON

Herzlichen Glückwunsch zum Kauf Ihres Celestron-Mikroskops. Ihr neues Mikroskop ist ein optisches Präzisionsinstrument, das aus hochwertigen Materialien besteht, um Haltbarkeit und eine lange Lebensdauer zu gewährleisten. Es wurde entwickelt, um Ihnen mit minimalen Wartungsanforderungen viele Jahre Freude zu bereiten.

Dieses Mikroskop kann für praktisch alle Anwendungen traditioneller Mikroskope verwendet werden: Amateure, Pädagogen, medizinische Labors, Industriekontrollen, technische Anwendungen, Lehrer, Schüler, wissenschaftliche Anwendungen, Arztpraxen, Polizeibehörden, Behördentests und allgemeine Verwendung von Verbrauchern.

Lesen Sie diese Anleitung durch, bevor Sie versuchen, das Mikroskop zu benutzen, um sich mit den Funktionen und Arbeitsabläufen vertraut zu machen. Es erleichtert Ihnen die Anwendung. Die in diesem Handbuch beschriebenen Teile sind in der Abbildung veranschaulicht.

Das Mikroskop bietet eine Vergrößerungsleistung von 15x bis 30x (Vergrößerungsleistungen mit 19-Zoll-Monitor). Es ist ideal für die Betrachtung von massiven Objekten wie zum Beispiel Münzen, Briefmarken, Steinen, Relikten, Insekten, Pflanzen, Haut, Edelsteinen, Platinen, verschiedenen anderen Materialien u.v.m. geeignet. Sie können auch Objektträger mit geringen und hohen Vergrößerungsleistungen betrachten.

Die im Lieferumfang enthaltene Software ermöglicht Ihnen die Beobachtung der vergrößerten Bilder oder Videoaufnahmen und Schnappschüsse mit den Betriebssystemen Microsoft Windows 7, XP und Vista. Sie können das Mikroskop auch mit der gängigsten Bilderfassungssoftware unter Windows 7, XP und Vista verwenden. Wenn Sie mit einem MAC arbeiten, können Sie Videoaufnahmen und Schnappschüsse machen, aber Sie benötigen Bild-/

Fotoerfassungssoftware für MAC (z.B. eine Kombination von iChat und Photobooth etc.). Sie benötigen auch ein CD/DVD-Laufwerk und einen freien USB-Anschluss.

Hinweis: Dieses Produkt ist für Anwender im Alter von mindestens 13 Jahren bestimmt!

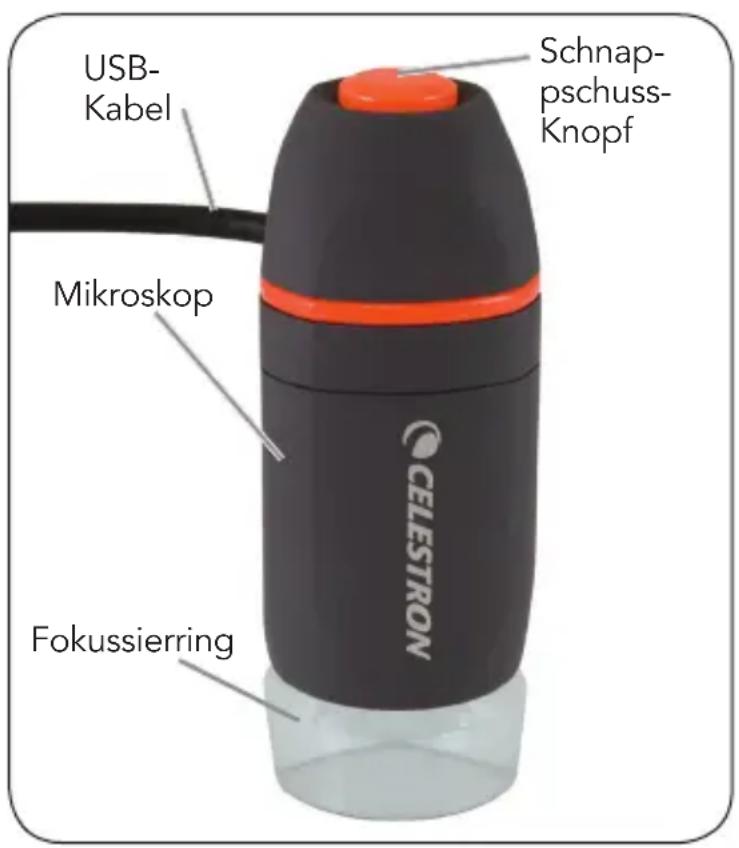

USB-Kabel Mikroskop Fokussierring Schnappschuss-Knopf CELESTRON

Im Lieferumfang des Mikroskops enthaltenes Standardzubehör

• Digitalkamera mit USB-Kabel - integriert
• LED-Beleuchtung - integriert
• CD-ROM – Digitalmikroskop-Suite
• Bedienungsanleitung

TECHNISCHE DATEN MODELL 44301

Vergrößerung 40 x und 30x auf 19-Zoll-Monitor

USB-Kabel 2.0 für Stromversorgung vom Computer

Beleuchtung 6 weiße LEDs

Digitalkamera 1,3 MP CMOS-Sensor – 1280 x 1024 Pixel-Array (Schnappschüsse bis zu 5 MP mit Interpolation)

Gewicht und 82 g (2,9 oz) 89 x 32 mm (3,5 x 1,25 Zoll)Abmessungen

AUFBAU DES MIKROSKOPS

1. Nehmen Sie das Mikroskop vorsichtig aus dem Karton und stellen Sie es auf einen Tisch, Schreibtisch oder eine andere flache Oberfläche.
2. Entfernen Sie den Plastikbeutel, mit dem das Mikroskop geschützt ist.

BETRIEB DES MIKROSKOPS

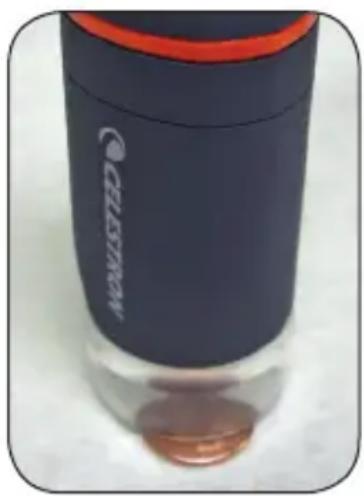

Betrachtung von Objekten und

Objektträgern — Sie können Münzen, Briefmarken, Geldscheine, Edelsteine, Pflanzen, Lebensmittel, Platinen, Objektträger und viele andere Dinge untersuchen. Lesen Sie, bevor Sie fortfahren, zuerst die nachstehenden Informationen zu Fokussieren, Ändern der Vergrößerung und Beleuchtung.

Fokussieren & Ändern der Vergrößerung — Wenn das Mikroskop direkt auf/über dem Objekt oder Objektträger steht, drehen Sie den Fokusring zur Scharfstellung. An die Verwendung des Fokusrings müssen Sie sich etwas gewöhnen. Drehen Sie ihn über die Scharfstellung hinaus und dann wieder zurück, um die beste Fokuseinstellung zu erhalten.

Nach etwas Gewöhnung werden Sie die scharfe Einstellung leicht finden.

1. Beginnen Sie immer mit der höheren Vergrößerung (30x), die erzielt wird, wenn der Fokusring auf/über dem Objekt steht. Der Fokus sollte bei der ersten Verwendung scharf sein. Drehen Sie anderenfalls den Fokusring leicht zur Scharfstellung.

2. Wenn Sie das Mikroskop etwas über das Objekt stellen, nimmt die Vergrößerungsleistung allmählich bis 15x ab, je mehr Sie sich vom Objekt entfernen (bis zu ca. 14 mm oder 1 Zoll). Sie müssen in jeder Position neu scharf stellen.

Beleuchtung — Die LEDs des Mikroskops werden automatisch eingeschaltet, wenn das USB-Kabel am USB-Anschluss des Computers angeschlossen wird. Es erfolgt keine Beleuchtungsanpassung am Mikroskop, aber Sie können versuchen, das Mikroskop in verschiedenen Winkeln (oder Positionen) über das betrachtete Objekt zu stellen, um eine optimale Beleuchtung zu erhalten.

VERWENDUNG DES MIKROSKOPS ZUR BETRACHTUNG UND/ODER BILDGEBUNG

Vor der Verwendung Ihres Mikroskops zur Betrachtung auf Ihrem Computerbildschirm oder für Aufnahmen müssen Sie zuerst sicherstellen, dass der Treiber vom Computer erkannt wird. Ihr Mikroskop ist vom „Plug-and-Play“-Typ, d.h. der Computer sollte den Treibertyp automatisch auf Microsoft Windows 7, XP- und Vista-Betriebssystemen sowie Apple MAC Version 10.4.9- und höheren Betriebssystemen erkennen.

Schließen Sie das USB-Kabel des Mikroskops am USB-Anschluss des Computers an. Die verschiedenen Computersysteme zeigen etwas andere Meldungen an. Zum Beispiel erscheint bei manchen Vista-Betriebssystemen nach dem Anschluss der Kamera die Meldung „Installing Device Driver Software“ (Gerätetreiber-Software wird installiert), kurz darauf gefolgt von „Your Devices Are Ready to Use“ (Ihre Geräte sind betriebsbereit). Befolgen Sie einfach die Anweisungen auf dem Bildschirm.

Um Betrachtungen und/oder Aufnahmen vornehmen zu können, müssen Sie die „Digital Microscope Suite“ Software installieren (unter Windows-Betriebssystemen). Vorher müssen Sie das USB-Kabel abziehen, bis die

Installation abgeschlossen ist. Sie können, wenn Sie es wünschen, auch die meiste andere Bild-/Fotoerfassungssoftware verwenden, die Sie auf Ihrem Windows-System haben.

Um das Mikroskop mit MAC-Betriebssystemen verwenden zu können, müssen Sie MAC-Version 10.4.9 und höher haben – und Sie müssen MAC-kompatible Bild-/Fotoerfassungssoftware verwenden („iChat“ mit „PhotoBooth“ etc.). Um Photobooth auf einem MAC aufzufinden, gehen Sie zur Festplatte und klicken Sie auf „Anwendungen“. Wählen Sie Photobooth aus der Liste der Anwendungen. Wenn die Kamera bereits am Computer angeschlossen ist, wird Photobooth als Standard angezeigt. Sie müssen dann zu „Celestron Microscope“ wechseln. Dann können Sie Fotos mit Ihrem Mikroskop mit Hilfe der Aufnahmetaste machen. Hinweis: Zur Beachtung: Viele MAC-Tastaturen haben einen USB-Anschluss. Das Mikroskop funktioniert über diesen USB-Anschluss nicht, weil es nicht genug Leistung hat. Sie müssen den USB direkt am Computertower anschließen.

Bei der Betrachtung oder Aufnahme von Objekten können Sie die Ausrichtung des Bildes auf dem Computerbildschirm ändern, indem Sie das Mikroskop in die gewünschte Position drehen.

Im Lieferumfang des Mikroskops ist die Digital Microscope Suite-CD-ROM enthalten. Sie ermöglicht die Verwendung des Mikroskops für visuelle Anwendungen und Darstellung/Aufnahmen auf dem Computer bei Verwendung von Microsoft Windows-Betriebssystemen.

Nehmen Sie vor der Installation der Software das USB-Kabel der Digitalkamera vom Computer ab und schließen Sie es erst dann wieder an,

wenn die Software-Installation beendet ist. Legen Sie die CD-ROM im CD-ROM-Laufwerk ein. Der Installationsprozess sollte automatisch beginnen. Um Sie durch das Installationsverfahren zu führen, werden Meldungen eingeblendet (diese können je nach Betriebssystem etwas abweichen).

Wenn die Software nicht automatisch gestartet wird, doppelklicken Sie auf „My Computer“ (Arbeitsplatz) und klicken dann mit der rechten Maustaste auf das CD-ROM-Symbol. Dann sollte sie gestartet werden.

• Sie sehen dann „Files Currently on the CD“ (Aktuell auf der CD befindliche Dateien) und „Digital Microscope Suite“ als Ordner. Doppelklicken Sie zuerst darauf und dann unter den Auswahlmöglichkeiten auf „Setup“ (InstallShield Setup Launcher).
• Dann erscheint der InstallShield-Assistent. Wählen Sie dann die Standardoptionen, „Next“ (Weiter) etc., bis „Finish“ (Fertig stellen) erscheint. Klicken Sie darauf.

Die Software wurde jetzt richtig installiert. Sie haben jetzt das Desktop-Symbol „Digital Microscope Suite“. Wenn nicht, wählen Sie das Programm mit diesem Namen unter Ihren installierten Programmen aus, wenn Sie das Digitalmikroskop verwenden wollen.

VERWENDUNG DER DIGITAL MICROSCOPE SUITE (DMS)-SOFTWARE

Schließen Sie das USB-Kabel des Mikroskops am Computer an und starten Sie dann DMS.

DMS enthält die grundlegende Bilderfassung und Organisation für Ihre Fotos (Schnappschüsse) und Videos. Klicken Sie auf das DMS-Symbol, um zu beginnen.

Die Software ist sehr intuitiv und benutzerfreundlich. Sie können die Einstellungen unter „File“ (Datei) und „Settings“ (Einstellungen) ändern. Für das „Video Device“ (Videogerät) sollte standardgemäß „Celestron Digital Microscope“ eingestellt sein. Wenn das nicht der Fall ist, ändern Sie es, damit DMS richtig funktioniert.

Sie können Schnappschüsse mit der Schnappschusstaste auf dem Mikroskop machen (nur mit Windows-Betriebssystem). Das ist auch über die Tastatur möglich, indem Sie bei „Capture an Image“ (Bild aufnehmen) die Eingabetaste drücken. Für Videos müssen Sie auf dem Symbol auf dem Bildschirm Start/Stopp wählen. Bei Bildverzögerungen oder Start/Stoppssollten Sie die Videoauflösung in den „Einstellungen“ verringern.

Messfunktion — DMS hat eine einfache Messfunktion, die den Abstand zwischen zwei Punkten in Millimeter misst. Klicken Sie auf die Schaltfläche „Measure“ (Messen) unten rechts am Bildschirm. Klicken Sie, um den Anfangspunkt festzulegen, und klicken Sie noch einmal, um den Endpunkt einzustellen. Dann wird der Abstand zwischen den beiden Punkten angezeigt. Sie können beide Punkte einstellen, indem Sie den Pin ziehen. Um von vorn zu beginnen, klicken Sie auf „Clear“ (Löschen).

Die Messfunktion funktioniert präzise, wenn das Mikroskop direkt über dem Objekt steht.

Jetzt sind Sie bereit für Ihr digitales Abenteuer!

Pflege, Wartung und Garantie

Ihr Mikroskop ist ein optisches Präzisionsinstrument, das stets mit der erforderlichen Sorgfalt behandelt werden sollte. Wenn Sie diese Empfehlungen zur Pflege und Wartung befolgen, erfordert Ihr Mikroskop während seiner Lebensdauer nur sehr wenig Wartung.

• Das Mikroskop an einem trockenen, sauberen Ort aufbewahren.
• Bei Gebrauch des Mikroskops in direktem Sonnenlicht sehr vorsichtig vorgehen, um Beschädigung des Mikroskops oder Augenverletzungen zu verhüten.
• Niemals das Mikroskop auf die Sonne richten. Die Kamera könnte beschädigt werden und nicht mehr funktionieren.
• Reinigen Sie die Außenflächen mit einem feuchten Lappen.
• Staub mit einem Kamelhaarpinsel oder einem Luftgebläse von den optischen Oberflächen abpusten.
• Die internen optischen Oberflächen nicht zerlegen oder reinigen. Solche Arbeiten dürfen nur von qualifizierten Technikern im Herstellungswerk oder von anderen autorisierten Reparatureinrichtungen vorgenommen werden.
• Das Mikroskop wegen Beschädigungsgefahr nicht zerlegen oder auseinandernehmen.
• Beim Umgang mit Objektträgern aus Glas vorsichtig vorgehen. Sie können scharfe Kanten haben.

IHR MIKROSKOP HAT EINE EINGESCHRÄNKTE ZWEI-JAHRES-GARANTIE. AUF DER CELESTRON-WEBSITE WWW.CELESTRON.COM FINDEN SIE DETAILLIERTE INFORMATIONEN ZU ALLEN CELESTRON-MIKROSKOPEN.

Objektträger mit 25x

CELESTRON®

www.celestron.com

FCC-Erklärung

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen:

1. Das Gerät darf keine schädlichen Störungen verursachen, und
2. Dieses Gerät muss alle empfangenen Störungen annehmen, einschließlich Störungen, die einen unerwünschten Betrieb verursachen.

2835 Columbia Street • Torrance, CA 90503 U.S.A.

Tel: [phone] • Fax: [phone]

©2011 Celestron

Alle Rechte vorbehalten Für Benutzer von mindestens

Gedruckt in China • 01-11 13 Jahren entwickelt und bestimmt.
