Type de produit	Chargeur de batterie
Marque	GYS
Modèle	TCB 90
Tension d'alimentation	230 V
Fréquence	50/60 Hz
Tension de batterie compatible	12 V
Capacité de batterie recommandée	15 à 90 Ah
Courants de charge	2 A (batteries 15-30 Ah), 5,5 A (batteries 30-90 Ah)
Fonctions principales	Testeur de batterie, charge automatique, mode floating (maintien de charge)
Protection	Inversion de polarité (fusible), surintensité (fusible), thermique (thermostat)
Voyants	Power (vert), Charge en cours (orange), Charge terminée (vert)
Classe d'appareil	II
Fusible remplaçable	Oui, fusible automobile en face avant
Entretien	Nettoyer avec un chiffon sec ; dépoussiérer à la soufflette ; faire vérifier les connexions par un personnel qualifié
Garantie	2 ans (pièces et main d'œuvre)
Utilisation	Intérieur uniquement, ne pas exposer à la pluie
Normes	CE, EAC, UKCA, Maroc (CMIM)
Recyclage	Collecte sélective - ne pas jeter aux ordures ménagères

FOIRE AUX QUESTIONS - TCB 90 GYS

Comment utiliser le chargeur TCB 90 pour tester une batterie ?

Branchez les pinces aux bornes de la batterie sans brancher le chargeur au secteur. Le voltmètre indique l'état : <12,3 V : à recharger ; 12,3-12,6 V : charge moyenne ; 12,6 V : charge correcte.

Quelles batteries peut-on charger avec le TCB 90 ?

Ce chargeur est conçu pour les batteries au plomb (liquide ou gel) de 12 V, d'une capacité comprise entre 15 et 90 Ah. Ne pas charger des piles non rechargeables.

Comment brancher le chargeur en toute sécurité ?

D'abord, connectez la pince rouge (+) à la borne positive de la batterie, puis la pince noire (-) au châssis loin de la batterie. Enfin, branchez le chargeur au secteur. Pour débrancher, inversez l'ordre.

Que faire si le voyant orange ne s'allume pas ?

Vérifiez que le chargeur est bien branché et que la prise secteur fonctionne. Contrôlez également que les pinces sont correctement connectées et qu'il n'y a pas d'inversion de polarité. Si rien, vérifiez le fusible (débranchez d'abord).

Comment savoir si la charge est terminée ?

Le voyant passe du orange (charge en cours) au vert OK (charge terminée). Le chargeur passe alors en mode floating pour maintenir la batterie sans risque.

Que faire si le fusible grille souvent ?

Cela peut être dû à une inversion de polarité persistante, un démarrage du véhicule avec le chargeur branché, ou une batterie défectueuse. Vérifiez les branchements et ne faites pas démarrer le moteur pendant la charge.

Puis-je laisser le chargeur branché en permanence ?

Oui, le mode floating permet de maintenir la batterie chargée sans surcharge. Vous pouvez le laisser branché indéfiniment en toute sécurité.

Quels sont les risques en cas de mauvaise utilisation ?

Risque d'explosion (gaz), d'incendie ou de projection d'acide. Respectez les consignes : chargez dans un endroit aéré, pas de flammes, portez des lunettes et gants, et n'utilisez que sur batteries compatible.

Comment nettoyer et entretenir le chargeur ?

Débranchez toujours avant nettoyage. Utilisez un chiffon sec pour les surfaces. Dépoussiérez l'intérieur avec une soufflette. Faites vérifier les connexions par un professionnel. N'utilisez pas de solvants.

Que faire si la batterie est sulfatée ?

Si la batterie est sulfatée, le voyant vert s'allume rapidement sans avoir chargé. Dans ce cas, faites vérifier la batterie par un professionnel. Le chargeur ne peut pas récupérer une batterie sulfatée.

MODE D'EMPLOI TCB 90 GYS

Chargeur de batterie

Battery Charger

Batterieladegerät

Cargador de bateria

3apdHoe yctpoCTBO

Accu lader

Caricabatteria

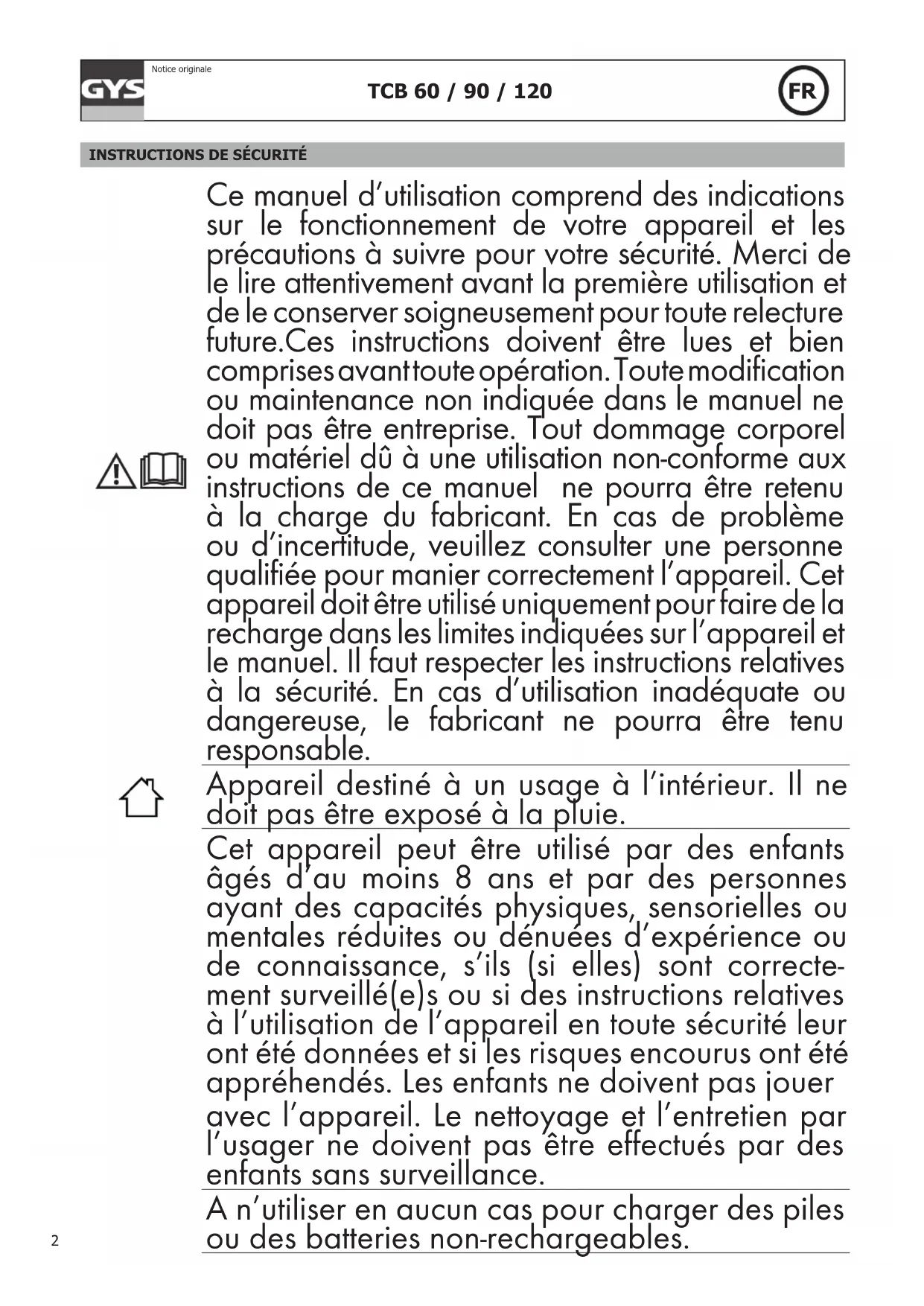

INSTRUCTIONS DE SECURITÉ

Ce manuel d'utilisation comprend des indications sur le fonctionnement de votre apparéil et les précautions à suivre pour votre sécurité. Merci de le dire attentivement avant la première utilisation et de le conserveur soigneusement pour toute relecture future. Ces instructions doivent être lues et bien comprises avant toute opération. Tout modification ou maintenance non indiquée dans le manuel ne doit pas être entreprise. Tout dommage corporel ou matériel dû à une utilisation non-conformé aux instructions de ce manuel ne pourrait être retenu à la charge du fabricant. En cas de problème ou d'incertitude, veuilles consulter une personne qualifiée pour manier correctement l' apparéil. Cet apparéil doit être utilisé uniquement pour faire de la recharge dans les limites indiquées sur l' apparéil et le manuel. Il faut respecter les instructions relatives à la sécurité. En cas d'utilisation inadéquate ou dangereuse, le fabricant ne pourrait être tenu responsable.

Appareil destiné à un usage à l'intérieur. Il ne doit pas être exposé à la pluie.

Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectuels par des enfants sans surveillance.

A n'utiliser enaucun cas pour charger des piles ou des batteries non-rechargeables.

Ne pas utiliser l'appareil, si le cordon d'alimentation ou la fiche de secteur sont endommages.

Ne jamais charger une batterie gelée ou endommagée.

Ne pas couvrir l'appareil.

Nepas placer l'appareil à proximé d'une source de chaleur et à des températures durablement élevées (supérieures à 50^ ).

Ne pas obstruer les ouvertures de ventilation. Se reférer à la partie installation avant d'utiliser l'appareil.

Le mode de fonctionnement automatique ainsi que les restrictions applicables à l'utilisation sont expliqués ci-après dans ce mode d'emploi.

Risque d'explosion et d'incendie!

Une batterie en charge peut émettre des gaz explosif.

• Pendant la charge, la batterie doit être placée dans un emplacement bien aéré.
• Eviter les flammes et les étincelles. Ne pas fumer.
• Protégger les surfaces de contacts électriques de la batterie à l'encontre des courts-circuits.

Risque de projection d'acide !

• Porter des lunettes et des gants de protection.
• En cas de contact avec les yeux ou la peau, rincer immédiatement à l'eau et consulter un médecin sans tarder.

Connexion / déconnexion :

• Déconnecter l'alimentation avant de brancher ou de débrancher les connexions sur la batterie.

• La borne de la batterie non reliée au chassin doit être connectée la première. L'autre connexion doit être effectuee sur le chassin loin de la batterie et de la canalisation de combustible. Le chargeur de batterie doit alors être raccordé au réseau.

• Àprous l'opération de charge, débrancher le chargeur de batterie du réseau puis retirer la connexion du chassis et enfin la connexion de la batterie, dans l'ordre indiqué.

Raccordement :

• Appareil de classe II.
• Cét apparéil est muni d'une protection par fusible.

Entretien :

• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
• L'entretien doit être effectué que par une personne qualifiée
• Avertissement! Débrancher toujours la fiche de la prise secteur avant d'effectuer des travaux sur l'ordinateil.
• Si le fusible interne est fondu, il doit être remplace par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.

• Régulierement, enlever le capotét dépoussiérer à la soufflette. En profiter pour faire vérifier la tenue des connexions électriques avec un outil isolé par un personnel qualifié.

• N'utiliser enaucun cas des solvants ou autres produits nettoyants agressifs

• Nettoyer les surfaces de l'appareil à l'aide d'un chiffon sec.

Réglementation :

C E

Appareilconformeauxdirectiveseuropeennes. La déclaration de conformité est disponible sur notre site internet.

EAC

• Marque de conformité EAC (Communauté économique Eurasienne).

UK CA

• Matériel conforme aux exigencesbritanniques. La déclaration de conformitébritannique est disponible sur notre site (voir à la page de couverture).

Appareil conforme aux normes Marocaines.

• La déclaration C_ (CMIM) de conformité est disponible sur notre site internet.

Mise au rebut :

• Ce matériel fait l'objet d'une collecte sélective.
  Ne pas jeter dans une poubelle domestique.

• Produit dont le fabricant participe à la valorisation des emballages en cotisant à un système global de tri, collecte selective et recyclage des déchets d'emballages menagers.

• Produit recyclable qui relève d'une consigné de tri ( selon le décret n° 2014-1577).

DESCRIPTION GÉNÉRALE

Les chargeurs TCB 60, TCB 90 et TCB 120 sont destinés à la recharge de batteries au plomb à electrolyte liquide ou gelifiée, de tension nominale 12V et de capacités indiquées selon le tableau suivant:

	Minimum Maximum
TCB 60 10 Ah	60 Ah
TCB 90 15 Ah	90 Ah
TCB 120 20 Ah	120 Ah

FONCTIONNEMENT EN MODE TESTEUR

Quand il ne sont pas connectés à l'alimentation secteur, ces chargeurs peuvent etre utilisés comme testeur de batterie. Ils permettent en effet de connaître a tout moment I'etat de votre batterie. Pour cela, le voltmetre renseigne les informations suivantes :

• <12.3 V: proceder à une recharge
  entre 12.3 et 12.6 V : charge moyenne

• 12.6 V : charge correcte

BRANCHEMENT EN MODE CHARGEUR

Précautions préalables

• Choisir un local abrité et suffisamment aéré ou spécialement aménaged.
  Enlever les bouchons de la batterie (si celle-ci en est munie) et s'assurer que le niveau de liquide (electrolyte) est correct. Sinon ajouter de l'eau distilée. Nettoyer soigneusement les bornes et les cosses de la batterie.
• Vérifier que la capacité (en Ampère-heure) et la tension (en Volt) de la batterie sont compatibles avec votre chargeur.

Raccordement et débranchement

Relier les pinces (+ rouge et - noire) aux bornes + et - de la batterie en assurant un bon contact et respectant l'ordre suivant :

• Connecter en premier la borne qui n'est pas reliée au chassin du vehicule (borne +).

Relier ensuite la borne sur le chassin, sur un point eoligné de la batterie et de toute canalisation de combustible (afin de limiter les risques d'inflammation des vapeurs d'essence lors de l' apparition d'un arc électrique pouvant résultat d'une déconnexion accidentelle en charge de la pince.)

En dernier, connecter l'alimentation du chargeur à l'alimentation secteur 230 V - 50/60 Hz.

• Àprous la charge,

debrancher le chargeur de batterie de l'alimentation reseau

enfin, retirer la connexion de la batterie (borne +).

Sélection courant

En fonction de la capacité de la batterie du vehicule, selectionner la position du courant :

Position Minimum Maximum
TCB 60	2 A 10 Ah	30 Ah
	4 A 20 Ah	60 Ah
TCB 90	2 A 15 Ah	30 Ah
	5,5 A 30 Ah	90 Ah
TCB 120	3,5 A 20 Ah	60 Ah
	7 A 35 Ah	120 Ah

Déroulement de la charge

Levoyant vert POWER au-dessus du fusible indique la presence du secteur.
Levoyant orange indique que la charge est en cours.
- Il passes auvoyant vert «OK» quand la charge est terminée.
Si le chargeur ne passe pas sur le voyant « vert » au bout de 24h, contrôler d'abord le fusible (apres avoir débranché votre apparéil). S'il est bon, faire vérifier votre batterie par un professionnel.
L'appareil recharge une batterie au courant maximum, puis passes automatiquement en allure moderée pour compléter la charge à 100% . Cette fonctionnalité « floating » permet de laisser votre batterie en charge indéfiniment, sans risque.
- Le chargeur détecte une batterie dont la tension est supérieure à 4 V.

PROTECTIONS

Les TCB ont ete conus avec un maximum de protections :

• Les pince de charge sont isolées.
  L' inversion de polarité ne cause aucun danger. La protection est assurée par un fusible automobile qu'il faut remplaner en cas d'erreur. Respecter le calibre du fusible indiqué sur l'appareil.
• Le fusible en face avant protège le chargeur contre les surintensités pouvant être créées par une batterie défec-tueuse ou une mauvaise manipulation.
  Protection thermique : le transformateur est protégé par un thermostat (refroidissement : environ 1 / 4 d'heure).

BATTERIES SULFATÉES, DEMARRAGE

Si la batterie est sulfatée, le chargeur signalera rapidement que la batterie est chargée. Dans ce cas, faire vérifier la batterie par un professionnel.
- Ne jamais laisser l'appareil branché sur le vehicule pendant un démarrage. Cela peut casser le fusible.

Pendant la charge :

• Ne pas essayer de démarrer le vehicule
  ° éteindre tous les organes électriques pouvant consommer du courant sur la batterie (feux, autoradio...).

Anomalies Causes Remèdes
Levoyant secteur n'est pas allumé lorsque la machine est branchée sur le secteur.	Pas de tension secteur. Vérifier que le cordon secteur est correctement relié à une prise 230V 50/60Hz. Vérifier le réseau électrique.
Aucun des voyants indiquant l'état de charge de la batterie ne s'allume	Pas de tension secteur. Vérifier que le cordon secteur est correctement relié à une prise 230V 50/60Hz. Vérifier le réseau électrique.
	Pinces en court-circuit ou inversion de polarité	Retirer les pinces. Vérifier si les fusions ne sont pas fondus et que le disjoncteur est enforcé.
Le chargeur est correctement branché mais il ne charge pas la batterie	Fusible grillé Remplacer le fuse
	Mauvais contact pinces Nettoyer les bômes de la batterie et des pinces. Vérifier l'état des cables et des pinces.
	Mauvaise position de charge Vérifier la cohérence entre la position de charge et la tension de la batterie
	Suite à une utilisation intensive, votre appareil s'est mis en coupure thermique	Patientez 1/4h pour laisser l'appareil refroidir
Le fusible grille à chaque fois dés qu'il est remplaçé	Inversion de polarité Brancher la pince + à la borne + de la batterie et la pince - à la borne - de la batterie
	Démarrage de vehicule Ne pas effectuer de démarrage avec le chargeur branché.
	Mauvaise position de charge Vérifier la cohérence entre la position de charge et la tension de la batterie
	Surconsommation de courant sur la batterie	Ne pas tirer de courant de la batterie durant la charge
Après une journée de charge, le voyageant de fin de charge ne s'allume pas.	La batterie est endomagée Changer la batterie.

GARANTIE

La garantie couvre tous defauts ou vices de fabrication pendant 2 ans, à compter de la date d'achat (pièces et main d'oeuvre).

La garantie ne couvre pas :

• Toutes autres avaries dues au transport.
  L'usure normale des pieces (Ex.: cables, pinces, etc.).
• Les incidents dus à un mauvais usage (erreur d'alimentation, chute, demontage).
• Les pannes liées à l'environnement (pollution, rouille, poussière).

En cas de panne, returner l'appareil à votre distributeur, en y joignant :

• un justificatif d'achat dated (ticket de sortie de caisse, facture....)
• une note explicative de la panne.
