TCB 90 - Batterieladegerät GYS - Kostenlose Bedienungsanleitung

Produkttyp	Batterieladegerät
Marke	GYS
Modell	TCB 90
Versorgungsspannung	230 V
Frequenz	50/60 Hz
Kompatible Batteriespannung	12 V
Empfohlene Batteriekapazität	15 bis 90 Ah
Ladeströme	2 A (Batterien 15-30 Ah), 5,5 A (Batterien 30-90 Ah)
Hauptfunktionen	Batterietester, automatisches Laden, Floating-Modus (Erhaltungsladung)
Schutz	Verpolung (Sicherung), Überstrom (Sicherung), thermisch (Thermostat)
Anzeigen	Power (grün), Ladung läuft (orange), Ladung abgeschlossen (grün)
Geräteklasse	II
Austauschbare Sicherung	Ja, Kfz-Sicherung an der Vorderseite
Wartung	Reinigen mit einem trockenen Tuch; mit Druckluft entstauben; die Anschlüsse von qualifiziertem Personal überprüfen lassen
Garantie	2 Jahre (Teile und Arbeit)
Verwendung	Nur im Innenbereich, nicht dem Regen aussetzen
Normen	CE, EAC, UKCA, Marokko (CMIM)
Recycling	Getrennte Sammlung - nicht in den Hausmüll werfen

Häufig gestellte Fragen - TCB 90 GYS

Wie verwende ich das Ladegerät TCB 90, um eine Batterie zu testen?

Schließen Sie die Klemmen an die Batteriepole an, ohne das Ladegerät an das Stromnetz anzuschließen. Das Voltmeter zeigt den Zustand an: <12,3 V: aufladen; 12,3-12,6 V: mittlere Ladung; 12,6 V: richtige Ladung.

Welche Batterien können mit dem TCB 90 geladen werden?

Dieses Ladegerät ist für Blei-Säure-Batterien (flüssig oder Gel) mit 12 V und einer Kapazität zwischen 15 und 90 Ah ausgelegt. Laden Sie keine nicht wiederaufladbaren Batterien.

Wie schließe ich das Ladegerät sicher an?

Schließen Sie zuerst die rote Klemme (+) an den Pluspol der Batterie an, dann die schwarze Klemme (-) an das Fahrgestell fern der Batterie. Schließlich schließen Sie das Ladegerät an das Stromnetz an. Zum Abklemmen umgekehrte Reihenfolge.

Was tun, wenn die orangefarbene Anzeige nicht leuchtet?

Überprüfen Sie, ob das Ladegerät richtig angeschlossen ist und die Steckdose funktioniert. Überprüfen Sie auch, ob die Klemmen richtig angeschlossen sind und keine Verpolung vorliegt. Wenn nichts, überprüfen Sie die Sicherung (zuerst abklemmen).

Wie erkenne ich, ob der Ladevorgang abgeschlossen ist?

Die Anzeige wechselt von orange (Ladung läuft) zu grün OK (Ladung abgeschlossen). Das Ladegerät wechselt dann in den Floating-Modus, um die Batterie risikolos zu erhalten.

Was tun, wenn die Sicherung häufig durchbrennt?

Dies kann an einer anhaltenden Verpolung, einem Starten des Fahrzeugs bei angeschlossenem Ladegerät oder einer defekten Batterie liegen. Überprüfen Sie die Anschlüsse und starten Sie den Motor nicht während des Ladevorgangs.

Kann ich das Ladegerät dauerhaft angeschlossen lassen?

Ja, der Floating-Modus hält die Batterie geladen, ohne sie zu überladen. Sie können es sicher unbegrenzt angeschlossen lassen.

Welche Risiken bestehen bei unsachgemäßer Verwendung?

Explosionsgefahr (Gas), Brandgefahr oder Säurespritzer. Befolgen Sie die Anweisungen: Laden Sie an einem gut belüfteten Ort, keine offenen Flammen, tragen Sie Schutzbrille und Handschuhe, und verwenden Sie nur für kompatible Batterien.

Wie reinige und warte ich das Ladegerät?

Ziehen Sie vor der Reinigung immer den Netzstecker. Verwenden Sie ein trockenes Tuch für die Oberflächen. Entstauben Sie das Innere mit Druckluft. Lassen Sie die Anschlüsse von einem Fachmann überprüfen. Verwenden Sie keine Lösungsmittel.

Was tun, wenn die Batterie sulfatiert ist?

Wenn die Batterie sulfatiert ist, leuchtet die grüne Anzeige schnell auf, ohne geladen zu haben. Lassen Sie in diesem Fall die Batterie von einem Fachmann überprüfen. Das Ladegerät kann eine sulfatierte Batterie nicht wiederherstellen.

BEDIENUNGSANLEITUNG TCB 90 GYS

SICHERHEITSANWEISUNGEN

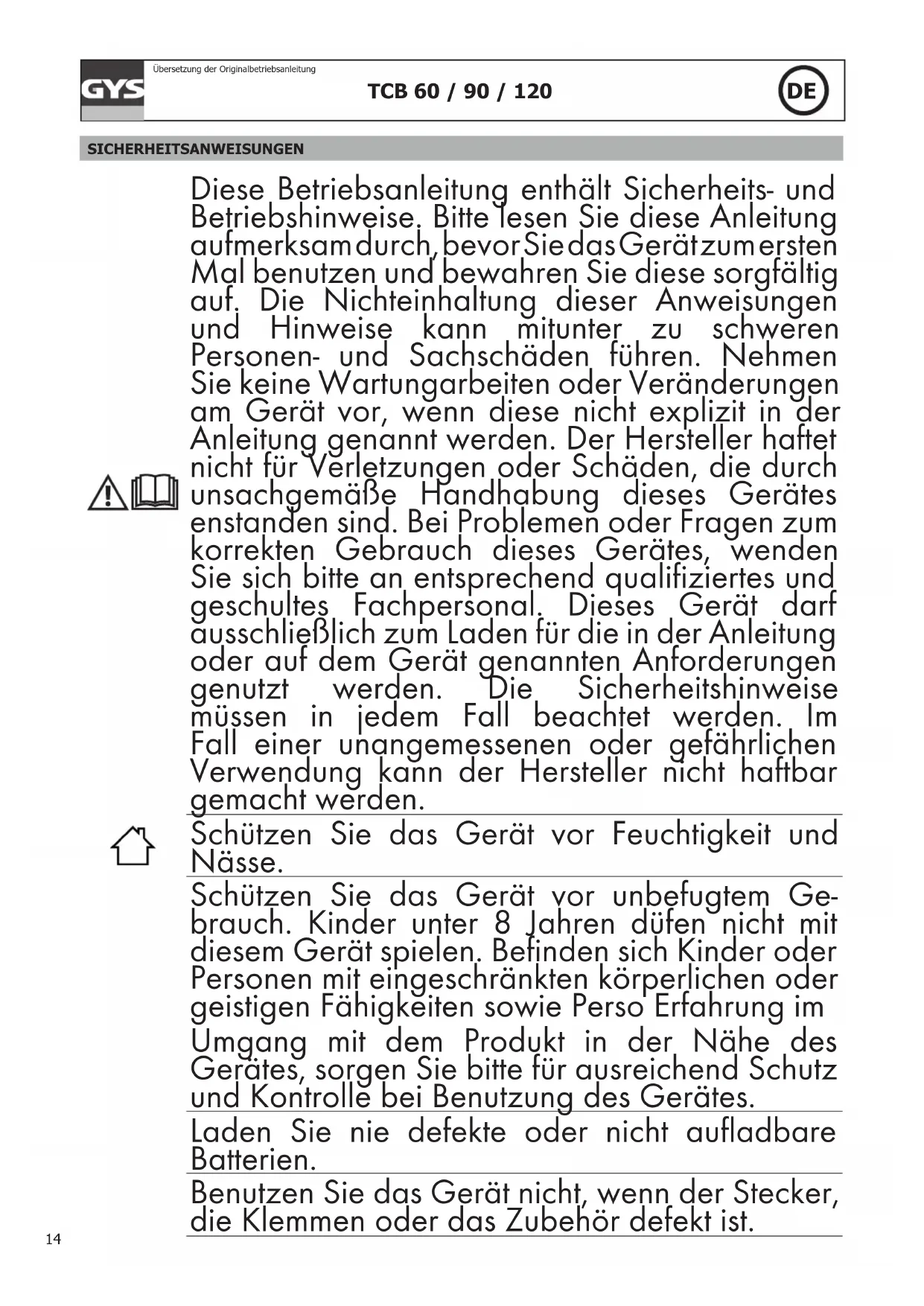

These Betriebsanleitung enthalt Sicherheits- und Betriebshinweise.itte lesen Sie diese Anleitung aufmerksam durch,bevor Siedas Geratzumersten Mal benutzen und bewahren Sie diese sorgfaltig auf.Die Nichteinhaltung dieser Anweisungen und Hinweise kann mitunter zu schweren Personen- und Sachschaden führen.Nehmen Sie keine Wartungarbeiten oder Veränderungen am Gerat vor, wenn diese nicht explizit in der Anleitung genannot werden.Der Hersteller haftet nicht fur Verletzungen oder Schaden, die durch unsachgemäß Handhabung这些东西 Gerates enstanden sind.Bei Problemen oder Fragen zum korrekten Gebrauch these Gerates,wenden Sie sichitte an entsprechend qualifiziertes und geschultes Fachpersonal. Dieses Gerat darf ausschlieBlich zum Laden fur die in der Anleitung oder auf dem Gerat genannoten Anforderungen genutzt werden.Die Sicherheitshinweise,müssen in jedem Fall beachtet werden.Im Fall einer unangemessenen oder gefährlichen Verwendung kann der Hersteller nicht haftbar gemacht werden.

Schützen Sie das Gerät vor Feuchtigkeit und Nasse.

Schützen Sie das Gerät vor unbefugtem Gebrauch. Kinder unter 8 Jahren dufen nicht mit diesen Gerät speien. Befinden sich Kinder oder Personen mit eingeschränkten körperlichen oder geistigen Fähigkeiten sowie Perso Erfahrung im Umgang mit dem Produkt in der Nähe des Gerätes, sorgen Sieitte für ausreichend Schutz und Kontrolle bei Benutzung des Gerätes.

Laden Sie nie defekte oder nicht aufladbare Batterien.

Benutzen Sie das Gerät nicht, wenn der Stecker, die Klemmen oder das Zubehör defekt ist.

Laden Sie niemals eine beschädigte oder gefrorene Batterie.

Decken Sie das Gerät während der Nutzung nicht ab.

Lagern Sie das Gerät nicht in der Nähe einer Wärmequelle oder bei dauerhaft hohen Temperaturen (über 50^ ).

Blockieren Sie nicht die Belüftungsöffnungen des Gerätes.itte beachten Sie den Punkt «Installation»der Betriebsanleitung vor Gebrauch des Gerätes.

Der Automatik-Modus sowie die Einschränkungen bei der Benutzung werden nachfolgend in der Betriebsanleitung erklär.

Explosions- und Brandgebung!

Während des Ladevorgangs können explosive Gase entstehen.

• Während des Ladevorgangs muss die Batterie in einem gut belufteten Bereich plaziert werden.
• Vermeiden Sie Funken und Flammen. Rauchen Sie nicht!
• Schützen Sie die Pole der Batterie vor Kurzschlüssen.

Es besteht die Gefahr von Säurespritzern!

• Tragen Sie eine Schutzbrille und Handschuhe.
• Bei Kontakt der Batteriesäure mit den Augen oder der Hautgrundlich mit Wasser nachspüssen und sofort einen Arzt aufsuchen.

Verbinden/Trennen:

• Trennen Sie das Gerät vom Spannungsnetz beschvor Sie Kabel und Zangen anschließen oder trennen.

• Versichert Sie sich immer, dass die rote Klemme zuerst mit dem «+» Pol der Batterie verbunden wird. Falls es nötig ist die schwarze Klemme mit der Fahrzeugkarrosserie zu verbinden, versichert Sie sich, dass es einen Sicherheitsabstand von der Batterie zum Benzintank/Aufspuff gibt. Achten Sie während der Ladung auf einen frei zugänglichen Netzanschluss.
• Beachten Sie am Ende des Ladevorgangs folgenden: Trennen Sie erst das Gerät vom Stromnetz und entfernen Sie dann erst die Klemmen von der Batterie.

Anschluss:

Klasse II-Gerät
- Dieses Gerät ist mit einer Schutzsicherung ausgestattet.

Wartung:

• Ist das Netzkabel defekt/beschädigt,{lassen Sie es unverzüglich von dem Hersteller bzw. dem Kundenservice austauschen.
  Die Wartung und Reparatur darf nur von entsprechend geschultem und qualifiziertem Fachpersonal durchgeführt werden.
• Achtung!Alle Kontrollarbeiten oder Wartungen dürfen nur durchgeführt werden, wenn das Gerät ausgeschaffet und die Stromversorgung unterbrochen ist.
• Ist die interne Sicherung geschmolzen, dann muss diese entweder vom Hersteller, seinem Kundendienst oder einer ähnlich qualifizierten Person getauscht werden, um Gefährdungen zu vermeiden.

• Offnen Sie regelmäßig das Gehäuse und entfernen Sie Staub und andere Ablagerungen. Beachten Sie hierbei die geltenden Sicherheitsvorschriften.

• Benutzen Sie niemals Lösungsmittel oder anderen aggressiven Reinigungsvprodukte.

• Reinigen Sie die Oberfläche des Gerätes mithilfe eines trockenen Lappen.

Richtlinien:

C E

Das Gerät entspricht den europäischen Richtlinien und Normen.

Die Konformitätserklungfinden Sie auf unsere Website.

EAC

EAC-Konformitätszeichen(Eurasische Wirtschaftsgemeinschaft)

UK CA

• Das Geräf entspricht den britischen Richtlinien und Normen. Die Konformitätserklärung für Grossbritannien ist auf unserer Interneteile verfügbar (siehe Titelseite).

Das Gerät entspricht die marokkanischen Standards.

Die Konformitätserklarung C_ (CMIM) ist auf unserer Webseite verfügbar (siehe Titelseite).

Entsorgung:

• Produktfür selektivesEinsammeln(Sondermull). Werfen Sie es dazu nicht in den Hausmull!
• Für die Entsorgung Ihres Gerätes gelten besondere Bestimmungen (Sondermull).
  Recyclingprodukt, der durch Mülltrennung entsorgt werden muss (gemäß Dekret n° 2014-1577).

GERÄTEBESCHREIBUNG

Die Ladegeräe TCB 60, TCB 90 und TCB 120 sind für die Ladung von Bleibatterien mit flüssigem- oder Gel- Elektrolyt und einer Nennspannung von 12V bestimmt. Die Kapazitäten sind nach der folgenden Tabelle angegeben.

	Minimum Maximum
TCB 60 10 Ah	60 Ah
TCB 90 15 Ah	90 Ah
TCB 120	30 Ah	120 Ah

ANWENDUNGSBEREICH MIT TESTFUNKTION

Falls these Ladegerät nicht mit der Netzversorgung verbunden ist, kann diese Einheit als Batterie-Testgerät genutzt werden. Drei LED (Leucht-Dioden) geben Auskunft über den Zustand der Batterie:

• rot: <12.3V: entladen
  orange : von 12.3 bis12.6V : mittlere Kapazität
• grün : >12.6V : voll aufgeladen

ANSCHLUSS BEI LADEFUNKTION

Vorrangige Vorsichtsmaßnahmen

• Nur im Innenraum und beiGreater Beluftung anwenden.
• Falls vorhanden entfernen Sie die Batteriezellendeckel und prufen sie den Flüssigkeitsstand. Falls nötig mit destilliertem Wasser auffüllen. Reinigen sie die Batteriepole.
• Vergewissern Sie sich, dass die Batteriespannung und -Kapazität mit den Eigenschaften des Ladegerätes übereinstimmen.

Anschluss und Trennung

• Verbinden Sie die Anschlussklemmen (+ rot, - schwarz) mit dem Plus- (+) und dem Minuspol (-) der Batterie, unter Bechtung der folgenden Vorgehensweise:

• Verbinden Sie zuerst die Anschlussklemme, die nicht mit dem PKW-Gehäuse verbunden ist.

• Verbinden Sie dann die andere Anschlussklemme mit dem PKW-Gehäuse,weit entfernt von der Batterie oder einer Brennstoffleitung (das Risiko der Entzündung von Benzindampf bei Aufreten eines Lichtbogens zu begrenzen, kann von versehentliche Trennung verantwortliche der Klemme führen).

• Stellen Sie mit dem Frontschalter die Ladegeschwindigkeit (Ladestrom) ein.
  Zum Schluss verbinden Sie das Ladegerät mit dem 230V-Netz.

• Nach der Ladung trennen Sie erst das Ladegerät vom Netz. Dann trennen Sie die Anschlussklemme vom PKW Gehäuse und anschlieBend die Batterie Anschlussklemme.

Elektrischer strom Aufsahl

Abhängig von der Kapazität der Batterie des Fahrzeugs, wahren Sie die aktuelle Position :

Position Minimum Maximum
TCB 60	2 A 10 Ah	30 Ah
	4 A 20 Ah	60 Ah
TCB 90	2 A 15 Ah	30 Ah
	5,5 A 30 Ah	90 Ah
TCB 120	3,5 A 20 Ah	60 Ah
	7 A 35 Ah	120 Ah

Ladeprozess

Die grüne Led «POWER» oberhalb der Sicherung (Fuse) ziegt den Netzanschluss an.
Die orange LED zeit an, dass der Ladevorgang lauft.
Die grüne LED zeigt an, dass der Ladevorgang abgeschlossen ist.
- Wenn die grüne LED nach einer langen Zeit nicht leuchtet, schalten Sie das Gerät aus (Netzsteckerziehen) und überprüfen Sie die Sicherung. Soltte es anschließend noch immer nicht richtig arbeiten,让他们 die Batterie von einem Fachmann überprüfen.
- Dieses Produkt ländt eine Batterie automatisch mit dem eingestellen Ladestrom und beendet anschließend den Ladevorgang mit angemessener Geschwindigkeit auf 100%. Mit dieser Funktion « floating » kann die Batterie ohne Risiko unbegrenzt angeschlossen bleiben. Das Ladegerät erkennt eine Batterie, deren Spannung größter ist als 4 V.

SCHUTZFUNKTIONEN

Ihr Produkt wurde mit einer Vielzahl an Schutzfunktionen ausgelegt:

Die Batterie-Anschlussklemmen sind isoliert aufgebaut. Solange die Batterie nicht mit dem Ladegerat verbunden ist, liegt keine Spannung an den Klemmen an.
- Eine Verpolung verursacht keine Gefahr. Im Fehlerfall ertont ein Warnsignal.
Die Sicherung schützt vor Überstrom auf Grund von schlechten Batterien oder falscher Anwendung des Produktes.
- Überhitzungsschutz: Der Transformer des此类 Produktes besitzt einen Thermoschalter (Abkuhlphase: ca. 1/4 Stunde).

SULFATIERTE BATTERIEN - START

• Falls ihre Batterie sulfatiert ist, zeigt das Ladegerät sofort an, dass die Batterie voll geladen ist (grüne LED leuchtet). Wechseln Sie die Batterie.
• Wenn Sie den Motor starten darauf Batterie nicht mehr am Ladegerät angeschlossen sein. Dies kann die Sicherung auslösen.
  Die Verwendung des Ladegerates als Stromversorgung ist nicht zulässig.

BETRIEBSSTÖRUNG, URSACHEN, ABHILFEN

Fehler Ursache Lösung
Die Netzspannung-Anzeige leuchtet nicht, obwohl das Gerät am Netz angeschlossen ist.	Keine Netzspannung Überprüften Sie, oB der Gerästecker korrekt in der 230V 50/60Hz Steck-dose sitzt. Prüfen Sie Ihr Stromnetz.
Der Ladefortschnitt wird nicht angezeigt.	Keine Netzspannung Überprüften Sie, oB der Gerästecker korrekt in der 230V 50/60Hz Steck-dose sitzt. Prüfen Sie Ihr Stromnetz.
	Kurschluss oder Verpolung der Klemmen.	Entfernen Sie die Polzangen. Über- prüfen Sie die Sicherung und über- prüfen Sie die Netzabsicherung.
Das Ladegerät ist korrekt angeschlos-sen, trotzdem wird die Batterie nicht aufgeladen.	Schutzsicherung geschmolzen Ersetzen	Sie die Schutzsicherung.
	Schlechter Kontakt an den Klemmen Reinigen Sie die Hülsen der Batterie und der Klemmen. Prüfen Sie den Zustan der Kabel und der Klemmen.
	Falsche Ladestufe Prüfen Sie, ob die La destufe mit der Batteriespannung übereinstimmt.
	Intensiver Gebrauch des Gerätes führt zu thermischer Überlastung.	Warten Sie ca. 1/4 Std. bis sich das Gerät abgekühlt hat.
Die Gerätesicherung brennt immer wieder durch.	Verpolung der Polklemen. Schlieben	Sie die + Klemme am + Pol der Batterie und die - Klemme am - Pol der Batterie an.
	Anlassen des Fahrzeugs Fahrzeug nicht mit angeschlossenem Ladegerät starten.
	Falsche Ladestufe Prüfen Sie, ob die La destufe mit der Batteriespannung übereinstimmt.
	Die Batterie verbraucht zu viel Strom Laaden Sie die Batterie nicht auf, wenn sie noch im Fahrzeug angeschlossen ist.
Sie haben das Gerät einen Tag lang aufgeladen und die Anzeige zum Ende des Ladevorgangs leuchtet nicht.	Die Batterie ist beschädigt. Die Batterie ersetzen

HERSTELLERGARANTIE

Die Garantieleistung des Herstellers erfolgt ausschließlich bei Fabrikations- oder Materialfehlern, die binnen 24 Monate nach Kauf angezeigt werden (nachweis Kaufbeleg). Nach Anerkenntnis des Garantieanspruchs durch den Hersteller bzw. seines Beaufragten erfolgen eine für den Käufer kostenlose Reparatur und ein kostenloser Ersatz von Ersatzteilen. Die Garantiezeitraum bleibt aufgrund erfolgter Garantieleistungen unverändert.

Ausschluss:

Die Garantieleistung erfolgt nicht bei Defekten, die durch unsachgemäßigen Gebruach, Sturz oder harte Stöbe sowie durch nicht autorisierte Reparaturen oder durch Transportschäden, die infolge des Einsendens zur Reparatur, hervorgerufen worden sind. Keine Garantie wird für Verschleibteile (z. B. Kabel, Klemmen, Vorsatzscheiben usw.) sowie bei Gebruachsspuren übernommen.

Das betreffende Gerätitte immer mit Kaufbeleg und kurzer Fehlerbeschreibung ausschließlich über den Fachhandel einschicken. Die Reparatur erfolgt erst nach Erhalt einer schriftlichen Akzeptanz (unterschrift) des zuvor Kostenvoraanschlags durch den Besteller. Im Fall einer Garantieleistung tragt der Hersteller ausschließlich die Kosten für den Rückversand an den Fachhändler.

De garantie dekt nicht :
