TCB 90 - Caricabatterie GYS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Caricabatterie
Marca	GYS
Modello	TCB 90
Tensione di alimentazione	230 V
Frequenza	50/60 Hz
Tensione batteria compatibile	12 V
Capacità batteria consigliata	da 15 a 90 Ah
Correnti di carica	2 A (batterie 15-30 Ah), 5,5 A (batterie 30-90 Ah)
Funzioni principali	Tester di batteria, carica automatica, modalità floating (mantenimento di carica)
Protezione	Inversione di polarità (fusibile), sovracorrente (fusibile), termica (termostato)
Spie	Power (verde), Carica in corso (arancione), Carica terminata (verde)
Classe dell'apparecchio	II
Fusibile sostituibile	Sì, fusibile automobilistico sul pannello frontale
Manutenzione	Pulire con un panno asciutto; spolverare con aria compressa; far controllare i collegamenti da personale qualificato
Garanzia	2 anni (parti e manodopera)
Utilizzo	Solo per interni, non esporre alla pioggia
Norme	CE, EAC, UKCA, Marocco (CMIM)
Riciclaggio	Raccolta differenziata - non gettare nei rifiuti domestici

Domande frequenti - TCB 90 GYS

Come utilizzare il caricabatterie TCB 90 per testare una batteria?

Collegare le pinze ai morsetti della batteria senza collegare il caricabatterie alla rete. Il voltmetro indica lo stato: <12,3 V : da ricaricare; 12,3-12,6 V : carica media; 12,6 V : carica corretta.

Quali batterie si possono caricare con il TCB 90?

Questo caricabatterie è progettato per batterie al piombo (liquido o gel) da 12 V, con una capacità compresa tra 15 e 90 Ah. Non caricare pile non ricaricabili.

Come collegare il caricabatterie in sicurezza?

Per prima cosa, collegare la pinza rossa (+) al terminale positivo della batteria, poi la pinza nera (-) al telaio lontano dalla batteria. Infine, collegare il caricabatterie alla rete. Per scollegare, invertire l'ordine.

Cosa fare se la spia arancione non si accende?

Verificare che il caricabatterie sia ben collegato e che la presa di rete funzioni. Controllare anche che le pinze siano correttamente collegate e che non vi sia inversione di polarità. Se nulla, controllare il fusibile (scollegare prima).

Come sapere se la carica è terminata?

La spia passa da arancione (carica in corso) a verde OK (carica terminata). Il caricabatterie passa quindi in modalità floating per mantenere la batteria senza rischi.

Cosa fare se il fusibile si brucia spesso?

Ciò può essere dovuto a un'inversione di polarità persistente, all'avviamento del veicolo con il caricabatterie collegato, o a una batteria difettosa. Controllare i collegamenti e non avviare il motore durante la carica.

Posso lasciare il caricabatterie collegato permanentemente?

Sì, la modalità floating permette di mantenere la batteria carica senza sovraccarico. Puoi lasciarlo collegato indefinitamente in sicurezza.

Quali sono i rischi in caso di uso scorretto?

Rischio di esplosione (gas), incendio o proiezione di acido. Rispettare le istruzioni: caricare in un luogo areato, niente fiamme, indossare occhiali e guanti, e utilizzare solo su batterie compatibili.

Come pulire e manutenere il caricabatterie?

Scollegare sempre prima della pulizia. Utilizzare un panno asciutto per le superfici. Spolverare l'interno con aria compressa. Far controllare i collegamenti da un professionista. Non utilizzare solventi.

Cosa fare se la batteria è solfatata?

Se la batteria è solfatata, la spia verde si accende rapidamente senza aver caricato. In tal caso, far controllare la batteria da un professionista. Il caricabatterie non può recuperare una batteria solfatata.

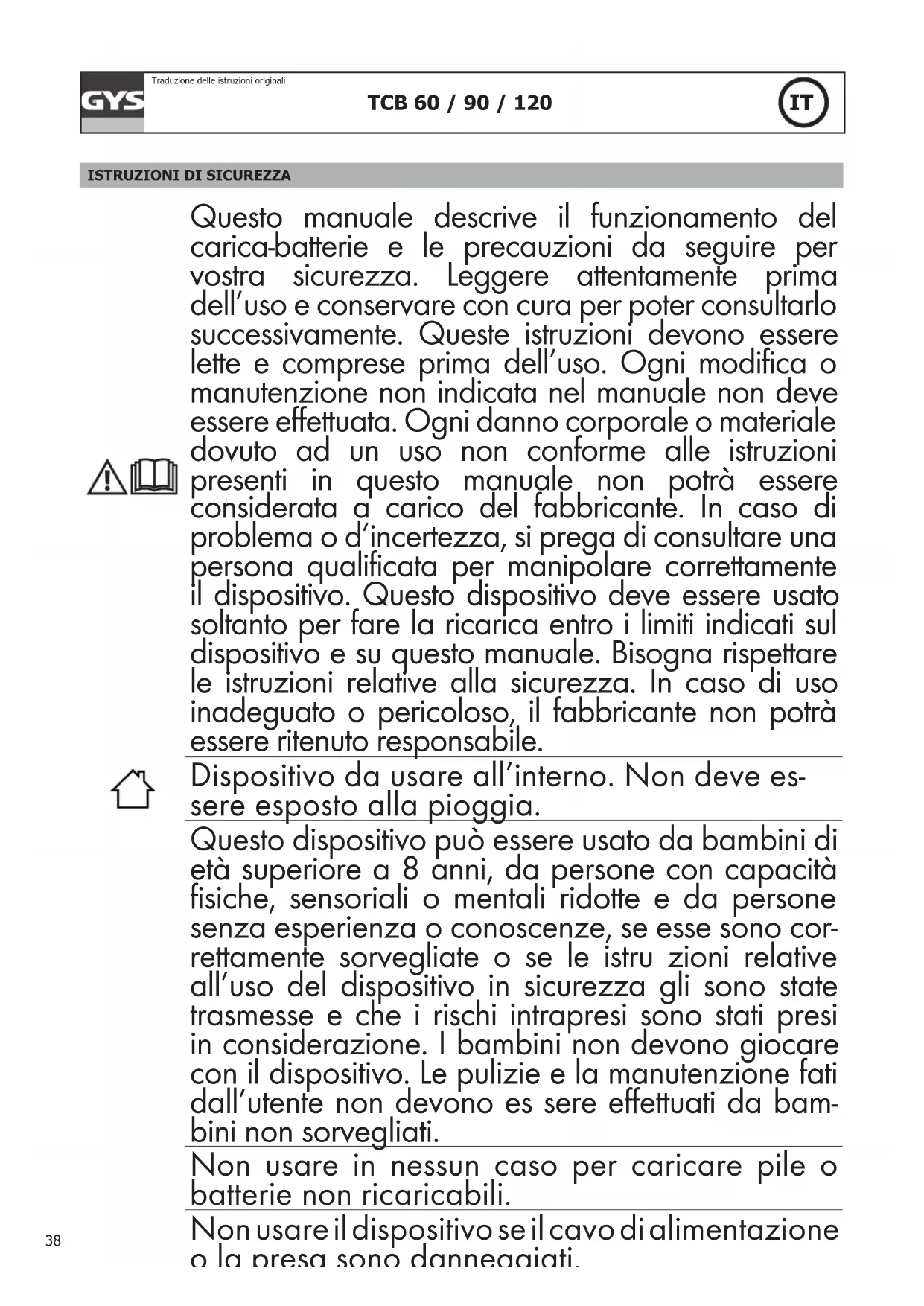

MANUALE UTENTE TCB 90 GYS

ISTRUZIONI DI SICUREZZA

Questo manuale describes the funzionamento del carica-batterie e le precauzioni da seguire per vostra sicurezza. Leggere attendamente prima dell'uso e conservare con cura per poter consultrarlo successivement. Queste istruzioni devono essere lette e comprese prima dell'uso. Ogni modifica o manutenzione non indica nel manuale non deve essere effettuata. Ogni danno corporale o materiale dovuto ad un uso non conforme alle istruzioni presenti in questo manuale non può essere considerata a carico del fabbricante. In caso di problema o d'incertezza, si prega di consultare una persona qualificata per manipolare correttamente il dispositivo. Questo dispositivo devese essere usato soltanto per fare la ricarica entro i limiti indicati sul dispositivo e su questo manuale. Bisogna rispettore le istruzioni relative alla sicurezza. In caso di uso inadeguato o pericoloso, il fabbricante non potrè essere ritenuto responsable.

Dispositivo da usare all'interno. Non deve essere esposto alla pioggia.

Questo dispositivo può essere usato da bambini di età superiore a 8 anni, da persone con capacité fisiche, sensoriali o mentali ridotte e da persone alla sperenza o conoscenze, se esse sono correttamente sorvegliate o se le stru zioni relative all'uso del dispositivo in sicurezza gli sono state trasmesse e che i rischi intrapresi sono stati presi in considerazione. I bambini non devono giocare con il dispositivo. Le pulizia e la manutenzione fati dall'utente non devono es sere effettuali da bambini non sorvegliati.

Non usare in nessun caso per caricare pile o batterie non ricaricabili.

Non usare il disposativo se il cavo di alimentazione o la presa sono danneggiati.

Non caricare mai una batteria ghiacciata o danneggiata.

Non coprire il disposativo.

Non spostare il disposativo in prossimità di fonti di calore e temperature spesso elevate (superiori a 50^ ).

Non ostruire le aperture della ventilazione. Riferirsi alla parte installazione prima di usare il dispositivo.

Il modo di funzionamento automatico sono come le restrizioni applicabili all'uso sono spiegate in seguito su quello manuale.

Rischio di esplosione e d'incendio!

Una batteria in carica più emettere dei gas esplosivi.

• 'Durante la carica, la batteria delve essere messa in un luogo ben ventilato.
• Evitare fiamme e scintille. Non fumare.
• Proteggere le superficie della batteria da corto-circuiti.

Rischio di proiezioni acide!

• Portare occhiali e quanti di protezione.
• In caso di contatto con gli occhi o con la pelle, sciacquare abbondamente e consultare un medico immediatamente.

Connessione / Sconnessione:

• Scollegare l'alimentazione prima di collegare o scollegare le connessioni della batteria.

Il terminale della batteria non collegato al telaio deve essere collegato per primo. L'altra connessione deve essere effettuata sul telaio, lontano alla batteria e dal serbatoio del carburante. Il caricatore del carica batterie deve essere collegato alla rete elettrica.
- Dopo l'operazione di carica, scollegare il caricatore della batteria dalla presa po tagliere la connessione dal telaio e in seguito la connessione della batteria, nell'ordine indicato.

Collegamento:

Dispositivo di classe II
- Questo dispositivo è dotato con una protezione con fusibile

Manutenzione:

• Se il cavo di alimentazione è danneggiato,esso devese essere sostituito dal fabbricante,dal suo servizio post-vendita o da persona di qualifiche simil per evitare pericoli.
• La manutenzione deve essere effettuata da una persona qualificata
• Attenzione! Scollegare sempre la schede alla presa elettrica prima di effettuare agli manipolazione sul dispositivo.
• Se il fusabile interno è fuso,esso devese essere sostituito dal fabbricante, dal suo servizio post-vendita o da persona di qualifiche simili, per evitare pericoli.

• Regolarmente,togliereil coperchioespolverare all'auto del soffiatore. Cogliere l'occasione per far verificare le connessioni elettriche con un utensile isolato da persona qualificate.
  Non usare in nessun caso solventi o altri prodotti pulenti aggressivi.

• Pulire le superfici del disposativo con uno straccio secco.

Regolamentazione:

C E

Dispositivo in conformità con le direttive europee

• La dichiarazione di conformità è disponibile sul nostro site internet.

EAC

• Marca di conformità EAC (Comunità Economica Eurasiatica)

UK CA

• Materiale conforme alla esigenze britanniche. La dichiarazione di conformità Britannica è disponibile sul nostro site (vedere pagina di copertina).

• Materialeconformeallenormativemarocchine.

La dichiarazione C_ (CMIM) di conformità è disponibile sul nostro site (vedi scheda del prodotto)

#

Scarto:

#

• Questo materiale è soggetti alla raccolta differenziata. Non deve essere smaltito con i rifiuti domestici.

Il fabbricante partecipa alla valorizzazione delle confezioni grazie a dei versamenti ad un sistema globale di smistamento, coletta selettiva e riciclaggio dei rifiuti di imballaggi domestici.

#

• Prodotto riciclabile soggetto a raccolta selettiva. (selon o décret n° 2014-1577).

DESCRIZIONEGENERALE

I caricatori TCB 60, TCB 90 e TCB 120 sono pensati per caricare batterie al piombo con licquido o gel elettrolito, tensione nominale da 12V, e con capacità secondo la segunte tabella:

	Minimo Massimo
TCB 60	10 Ah	60 Ah
TCB 90	15 Ah	90 Ah
TCB 120	30 Ah	120 Ah

MODALITA' OPERativa CON FUNZIONE TESTER

Quando non è connesso alla rete elettrica, quello caricabatterie è un tester per la batteria. Consente di sapere lo stato della batteria. Il voltimetro integrato vi informa atraverso tre lui:

• rossa : <12.3V : batteria da ricaricare
  arancione:tra 12.3e 12.6V:mezza carica
• verde: >12.6V: carica

Precauzioni preliminari

• Per uso interno, con buona ventilazione.
  Se ci sono i tappi della batteria, rimuoverli e controllare il livello del liquido. Se non è corretto, riempire con acqua distillata Pulire bene i terminali della batteria.
• Controllare se la capacité e il voltaggio della batteria sono compatibili con il caricatore.

Connessione e disconnessione

• Connettere i morsetti (+ rosso, - nero) ai poli + e - della batteria, assicuratevi che ci sua un buon contatto elettrico, rispettando il seguente ordine.

• Connettere prima il morsetto della batteria non connesso al telaio del veicolo.
  Poi connettere l'altra connessione al telaio, a distance della batteria e da qualsiast combustibile (per limitare il rischio di accensione di vapori di benzina alla compara di un arco elettrico cui derivare da sganciamento accidentale responsabile del morsetto).

• Selezionale la velocità di carica con il tasto centrale
  Infine, collegare il vosto caricabatteria alla rete elettrica a 230V50 / 60Hz

• Dopo la ricarica, disconnettere la batteria alla rete elettrica. Poi rimuovere la connessione con il telao e con la batteria, in isto ordine.

Selezione corrente elettrica

A seconda della capacità della batteria del veicolo, selezionare lo stato corrente:

positie minimum maximum
TCB 60	2 A 10 Ah 30 Ah
	4 A 20 Ah 60 Ah
TCB 90	2 A 15 Ah 30 Ah
	5,5 A 30 Ah 90 Ah
TCB 120	3,5 A 20 Ah 60 Ah
	7 A 35 Ah 120 Ah

Proceso di carica

• La luce verde «POWER» sobre il fusibile indica la connessione a energia AC.
• La luce arancione indica che la batteria sta venendo ricaricata.
• La luce verde indica che la ricarica è terminata.
  Se la luce verde non si è illuminata molto tempo, controllare il fusibile centrale molto lo spegnimento del prodottol. Se non funziona più, per favore fate controllare la batteria da un professionista.
• Questo prodotto può caricare automaticamente una batteria con carica di corrente nominale, e poi continuare con una velocità moderata per completare la carica al 100%. Con但这a funzione « floating», potete lasciare la batteria connessa al prodotto illimitamente perché alcun rischio.
• Il caricabatterie rileva batterie con un voltaggio superiore a 4 V.

PROTEZIONI

Il prodotto è stato sviluppato con il massimo delle protezioni.

I morsetti del caricabatteria sono isolati, e non c'é voltaggio sui morsetti fino a qunado la batteria non è connessa.
I morsetti del caricabatteria sono isolati, e non c'e voltaggio sui morsetti fino a qnado la batteria non è connessa.
- Il vosto prodotto è protetto contro il sovraccarico di corrente, che può verificarsi a causa di batterie difettose o a causa di un uso errato del prodotto, grazie al fusibile frontale.
Protezione termica: il trasformatore del prodotto è protetto da un interuttore termico (raffreddamnto: circa 1 / 4h

BATTERIA IN STATO DI SOLFATAZIONE - INIZIO

Se la vostra batteria è in uno stato di solfatazione, la luce verde del caricabatterie si illuminerà molto velocamente, come se la batteria fosse carica. Cambiate la vostra batteria.
Non lasciate il caricabatterie collegato con la macchina quando l'accendete. Puo rompere il fusibile.
Non usare il caricabatteria come una sorgente elettrica ausiliaria. E' proibito prelevare corrente alla batteria nella balla bateria nelle balla.

RISOLUZIONE DI PROBLEMI

Anomalie Cause Rimedi
La spia della spina non è accessa quando la macchina è collegata alla presa.	Assenza di corrente elettrica. Verificare che il cavo di alimentazione sia correttamente collegato ad una presa 230V 50/60Hz. Verificare la rete elettrica.
Nessuna delle spie che indicate lo stato di carica della batteria si accende	Assenza di corrente elettrica. Verificare che il cavo di alimentazione sia correttamente collegato ad una presa 230V 50/60Hz. Verificare la rete elettrica.
	Morsetti in corto-circuito o inversionione di polarità	Ritirare i morsetti. Verificare che i fusibili non siano fusi e che il disgiuntore sia quello correttamente.
Il caricabatterie è correttamente collegato ma non carica la batteria	Fusabile bruciato Sostituire il fisabile
	Scarso contatto morsetti Pulire i termi	inali della batteria e dei morsetti. Verificare lo stato dei cavi e dei morsetti.
	Posizione di carica sbagliata Verificare la coerenza fra la posizione di carica e la tension della batteria
	In seguito all'uso intensivo, il disposativo si è messo in protezione termica	Aspettare 15 minuti per che il disposativo si raffreddi
Il fisabile brucia agli volta che viene sostituito	Inversione di polarità Collegare il moresetto al terminale + della batteria e il morsetto - al terminale - della batteria
	Avviamento del veicolo Non effettua	e l'avviamento con il caricabatterie collegato.
	Posizione di carica sbagliata Verificare la coerenza fra la posizione di carica e la tension della batteria
	Consumo excessivo di corrente sulla batteria	Non togliere la corrente alla batteria durante la carica
Dopo una giornata di carica, la spia di fine carica non si accende.	La batteria è danneggiata Sostituire la batteria.

GARANZIA

La garanzia copre qualsiasi difetto di fabbricazione per 2 anni, a partire alla data d'acquisto (pezzi e mano d'opera).

La garanzia non copre:

Danni dovuti al trasporto.
- La normale usura dei pezzi (Es. : cavi, morsetti, ecc.).
Gli incidenti causati da uso improprio (erreore di alimentazione, cadute, smontaggio).
- I guasti legati all'ambiente (inquinamento, ruggine, polvere).

In caso di guasto, rinniere il dispositivo al distributore, allegando:

• la prova d'acquisto con data (scontrino, fattura...)
• unanotaesplicativa del guasto.

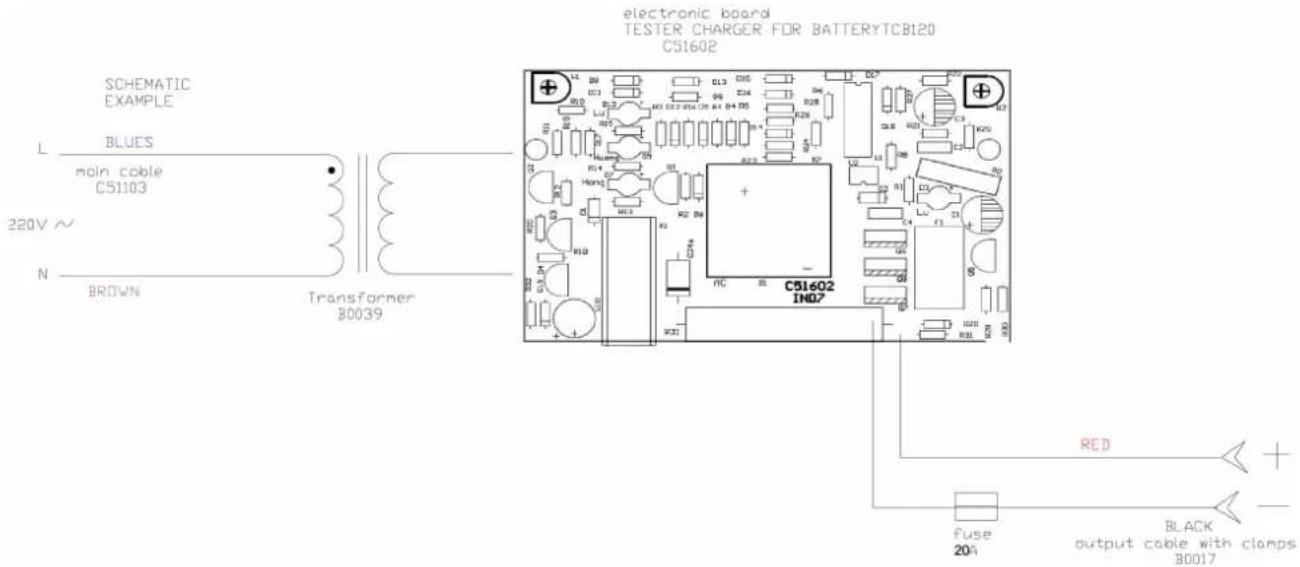

SCHEMA ELECTRIQUE / CIRCUIT DIAGRAM / SCHALTPLAN / DIAGRAMA ELECTRICO / 3JEKTPNUECKAR CXEMA / ELEKTRISCHE SCHEMA / SCEMA ELETTRICO

TCB 60

TCB 90

TCB 120

PIÉCES DETACHÉES / SPARE PARTS / ERSATZTEILE / PIEZAS DE RECAMBIO / 3ANUACTN / RESERVE ONDERDELEN / PEZZI DI RICAMBIO

	TCB 60 TCB	90 TCB 120
Pince rouge et noir / Red and black clamp / Klemmen - Rote und schwarze / Pinza roja y negra / Касный и черный зажим / Rode en zwarte klem / Morsetto rosso e nero	053106
Circuit électronique / Circuit board / Steuerplatine / Circuito electrónico / Эnéktroponnaя плata / Elektronisch circuit / Circuito elettrico	53170 53171	53172
Fusible (x10) / Fuse (x10) / Schmelzsicherung (x10) / Fusible (x10) / Плавский predecessor (x10) / Zeeking (x10) / Fusibile (x10)	054530 (10 A) 05	4493 (15 A)

SAS GYS
