Pro Cut 460TG - Scarificateur Texas - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scarificateur
Marque	Texas
Modèle	Pro Cut 460TG
Largeur de travail	460 mm
Largeur totale	700 mm
Longueur	1100 mm
Poids à vide	66 kg
Diamètre du rotor	210 mm
Vitesse du rotor	2000 tr/min
Nombre de lames	48
Type de lame	Fléaux, épaisseur 3 mm
Bruit pour l'utilisateur	83,5 dB
Vibration du guidon	2,64 – 2,84 m/s²
Alimentation	Moteur essence (non précisé)
Réglage de la profondeur	Oui, par poignée à droite
Embrayage des lames	Poignée d'embrayage sur le guidon
Position de transport	Levage via réglage de position
Entretien	Nettoyage brosse, pas de nettoyeur haute pression, spray anti-corrosion
Sécurité	Arrêt moteur en cas d'accident, ne pas utiliser sur pente, lames en rotation
Pièces détachées	Disponibles sur le site texas.dk
Garantie	Nulle si pièces non agréées

FOIRE AUX QUESTIONS - Pro Cut 460TG Texas

Comment démarrer le scarificateur Pro Cut 460TG ?

Placez la manette de papillon des gaz en position étranglée/pleins gaz, puis suivez les instructions de démarrage du moteur (voir la notice moteur).

Comment régler la profondeur de scarification ?

Utilisez la poignée située à droite de la machine (figure 4, b) pour ajuster la profondeur de travail.

Quel type d'huile moteur utiliser ?

Reportez-vous à la notice du moteur. Vérifiez le niveau d'huile avant chaque démarrage.

Peut-on utiliser le scarificateur sur sol sec ?

Non, n'utilisez pas le scarificateur dans un sol sec, cela peut endommager la ceinture. Utilisez-le uniquement au début du printemps ou à la fin de l'automne, quand le sol est doux et humide.

Comment nettoyer le scarificateur après utilisation ?

Arrêtez le moteur, retirez le protecteur de bougie, basculez la machine vers l'arrière et nettoyez sous le capot avec une brosse. Vous pouvez utiliser un tuyau à basse pression, mais évitez d'arroser directement le porte-lames. N'utilisez jamais de nettoyeur haute pression.

Comment remplacer les lames ?

Les lames sont des fléaux. Pour le remplacement, consultez la figure 8 de la notice ou contactez votre distributeur. Des pièces de rechange sont disponibles sur le site texas.dk.

Que faire si les lames ne s'engagent pas ?

Vérifiez que le déclencheur d'embrayage est bien maintenu contre le guidon (figure 3, b). Si le problème persiste, inspectez le câble d'embrayage ou contactez un professionnel.

Puis-je utiliser la machine sur une pente ?

Non, l'utilisation sur terrain en pente est dangereuse. N'utilisez la machine que sur des surfaces planes ou en toute sécurité.

Comment transporter le scarificateur ?

Utilisez le réglage de position à droite de la machine (figure 5, a) pour lever la machine en position de transport.

Où trouver les pièces détachées ?

Les schémas de pièces sont disponibles sur le site www.texas.dk. Pour l'achat, contactez votre distributeur. Utilisez uniquement des pièces agréées pour préserver la garantie.

MODE D'EMPLOI Pro Cut 460TG Texas

FR Manuel d'utilisation

RO Manual de utiliser

Pro Cut 460

Illustrationer / Illustrations / Abbildungen / Illustrations / Ilustracje / Ilustrazioni / Desene

Figur / Figure / Abbildung / ilustraciona / Figura 1
Figur / Figure / Abbildung / ilustraciona / Figura 2
Figur / Figure / Abbildung / ilustraciona / Figura 3
Figur / Figure / Abbildung / ilustraciona / Figura 4
a	Figur / Figure / Abbildung / ilustracja / Figura 5
12	Figur / Figure / Abbildung / ilustracja / Figura 6
	Figur / Figure / Abbildung / ilustracja / Figura 7
	Figur / Figure / Abbildung / ilustracja / Figura 8

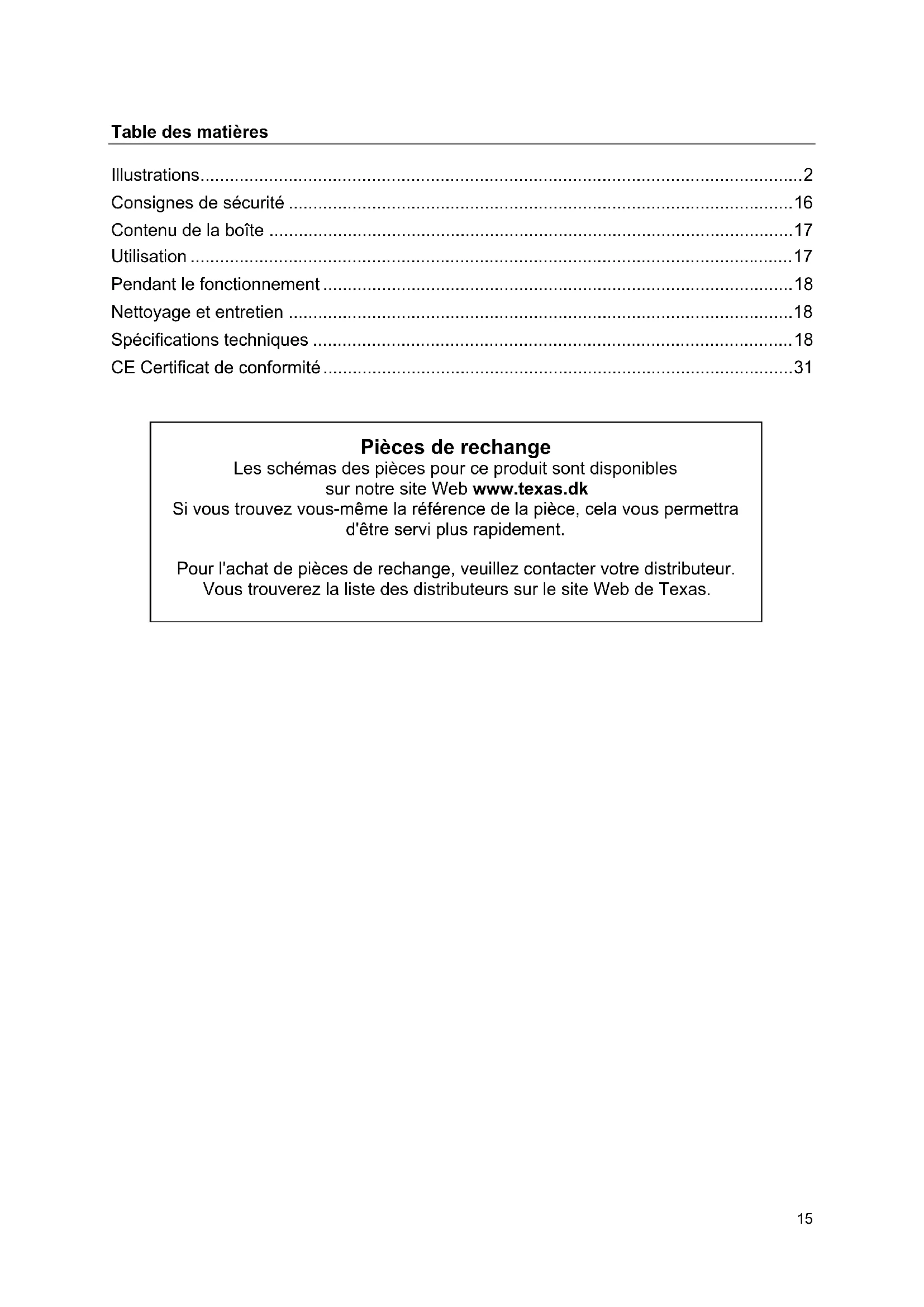

Indholdsfortegnelse

Illustrationer 2

Illustrations 2
Consignes de sécurité 16
Contenu de la boîte 17
Utilisation 17
Pendant le fonctionnement 18
Nettoyage et entretien 18
Specifications techniques 18
CE Certificat de conformité 31

Pièces de rechange

Les schémas des pieces pour ce produit sont disponibles

sur notre site Web www.texas.dk

Si vous trouvez vous-même la reférence de la pierce, cela vous permettra

d'être servi plus rapidement.

Pour l'achat de pieces de rechange, veuillez contacter votre distributeur.

Vous trouvez la liste des distributeurs sur le site Web de Texas.

Observez scrupuleusement les consignes de sécurité lorsque vous utilisez le scarificateur de gazon. Prenez connaissance des instructions d'utilisation avant de démarrer la machine. Assurez-vous que vous pouze à tout moment arrêté la machine immédiatement et couper le moteur en cas d'accident. Toutes les instructions de sécurité et d'entretien du scarificateur visent à assurer votre sécurité.

Le scarificateur doit être utilisé uniquement comme le prévoit le présente manuel.

N'utilisez que les accessoires et pieces de rechange du constructeur. L'utilisation de pieces non agreées augmente les risques et est donc interdite. Le fabricant decline toute responsabilité en cas de blessure ou de dommage causé par l'utilisation de pieces non agreées.

La garantie est nulle en cas d'utilisation d'accessoires ou de pieces non agreeés.

Avant la première utilisation de la machine, l'utilisateur doit être formé par le distributeur ou une autre personne qualifiée.

L'opérateur de la machine est responsable de la sécurité des autres personnes à proximé. N'utilise jamais la machine quand d'autres personnes sont à proximé, en particulier des enfants ou des animaux.

La machine ne doit pas etre utilisee par des mineurs.

La machine ne doit être prétée qu'à des personnes habituées à l'utiliser. Le manuel d'utilisation doit toujours accompagner la machine lorsque celle-ci est prétée à quelqu'un d'autre.

Le scarificateur doit être utilisé uniquement par des personnes reposées et enonne santé. Si vous étés fatigué, faites des pauses régulierement. N'utilise pas la machine sous l'emprise de l'alcool.

Les unités de commande montées en usine (le cable d'accéléateur de la poignée, par exemple) ne doivent pas être déposées ni décovertes.

Vérifiez toujours que les boulons sont bien serrerés avant de démarrer.

Vérifiez les niveaux d'huile avant de démarrer le moteur.

Attention! Lames en rotation
L'utilisation de la machine sur un terrain en pente est dangereuse! N'utilisez la machine que dans les endroits où sa manipulation peut se faire en toute sécurité.

Contenu de la boîte

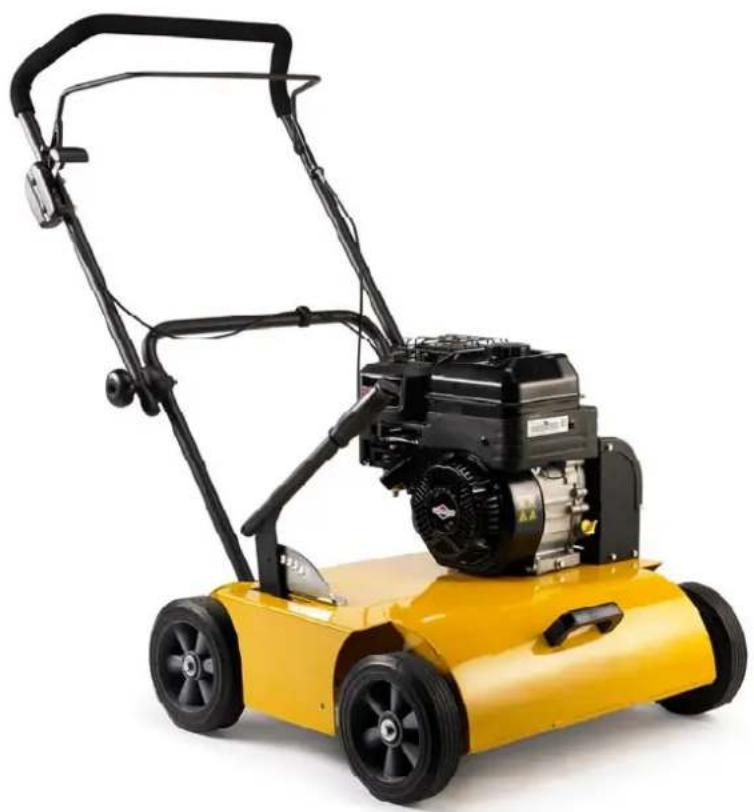

1. Machine (Figure 1)
2. Manuel d'utilisation et notice du moteur

Le scarificateur est presque pret à l'emploi. Seul le guidon doit encore être monté.

Fixez le guidon inférieur à l'aide des boulons fournis. Figure 7.

Le guidon inférieur doit être équipé de plaques de tension à l'intérieur. Figure 2

Fixez le guidon supérieur, dépliez le guidon et bloquez-le dans la position requise à l'aide des poignées. Voir la figure 3,c.

Utilisation

Avant utilisation, suivez les instructions de préparation du moteur contenues dans le manuel d'utilisation.

Avant d'utiliser la machine, retirez tous les objets génants à proximé. Les pierres, le verre, les branches, etc. peuvent endommager le motoculteur. Vérifiez également que tous les boulons sont serrés.

Vérifiez les niveaux d'huile avant de démarrer le moteur.

Demarrage:

Placez la manette de papillon des gaz en position étranglée/pleins gaz, figure 3,a.

Suivez les instructions de démarrage du moteur.

Arrêt:

Placez la manette de papillon des gaz au minimum, figure 3,a.

Suivez les instructions d'arrêt du moteur.

La poignée d'embrayage sur le guidon sert à actionner les lames rotatives sous la machine. Il est important que l'embrayage permette une connexion en fonctionnement, le déclencheur d'embrayage par exemple doit être tenu fermement contre le guidon, (figure 3, b).

Les lames rotatives se désengagent automatiquement lorsque le déclencheur est relachué.

La profondeur de travail peut être régée à l'aide de la poignée à droite de la machine, (figure 4, b).

La machine peut être levée en position de transport à l'aide de la réglages de position à droite de la machine, (figure 5, a).

Le scarificateur sert à détacher la mousse, etc. du gazon. Les lames de la machine tournent dans la direction du déplacement, ce qui contribue à propulser la machine vers l'avant.

Remarque! Utilisez-le uniquement au début du printemps et à la fin de l'automne, lorsque le sol est doux et humide.

Démarrez le moteur et abaissez la machine en position de travail à l'aide de la poignée à droite de la machine. Actionnez le déclencheur d'embrayage et embrayez complètement le moteur. Avancez et reculez le scarificateur sur le gazon. ÀpRES la première aération, retirez les mousse décollées du gazon. S'il reste de la mousse dans le gazon, aéréz-le une nouvelle fois à un angle de 90 degrés par rapport à l'aération précédente (voir figure 6).

Avertissement: N'utilisez pas le scarificateur dans un sol sec. Cela peut endommager la ceinture!

Nettoyage et entretien

Après utilise , retirez toute trace de mousse sur le capot. Arrêtez le moteur, retirez le protecteur de bougie et basculez la machine vers l'arrière. Nettoyez sous le capot avec une Brosse.

Si vous nettoyez la machine avec un tuyau, utilisez un tuyau BASSE pression pour éviter d'endommager les autocollants de la machine. Évitez également d'arroser directement le port-lames. Une fois la machine lavée, nous vous conseillons de la démarrer et de faire tourner les lames du rotor sans résistance pour une courte durée.

N'utilisez jamais de nettoyeur haute pression pour nettoyer le scarificateur.

Appliquez un spray anti-corrosion sur les parties exposées.

Ne basculez jamais la machine à plus de 20 degrés car cela peut provoquer des fuites d'huile dans le cylindre.

Suivez les instructions du manuel du moteur pour l'entretien du moteur. Pour le remplacement de la sangle, voir la figure 8.

Spécifications techniques

Modèle Pro Cut 460
Largeur de travail (mm)	460
Largeur totale (mm)	700
Longueur (mm)	1100
Poids à vide (kg)	66
Diamètre du rotor (mm)	210
Vitesse du rotor (tours/min)	2000
Nombre de lames 48
Type de lame (mm)	Fléaux,3
Bruit pour l'utilisateur	83,5
Vibration du guidon \( \left( {\mathrm{m}/{\mathrm{s}}^{2}}\right) \) 2,64 - 2,84
