Pro Cut 460TG - Vertikutierer Texas - Kostenlose Bedienungsanleitung

Produkttyp	Vertikutierer
Marke	Texas
Modell	Pro Cut 460TG
Arbeitsbreite	460 mm
Gesamtbreite	700 mm
Länge	1100 mm
Leergewicht	66 kg
Rotordurchmesser	210 mm
Rotordrehzahl	2000 U/min
Anzahl Messer	48
Messertyp	Schlegel, Dicke 3 mm
Benutzergeräusch	83,5 dB
Vibration am Führungsholm	2,64 – 2,84 m/s²
Antrieb	Benzinmotor (nicht näher bezeichnet)
Tiefeneinstellung	Ja, über Griff rechts
Messerkupplung	Kupplungsgriff am Führungsholm
Transportposition	Anheben durch Positionseinstellung
Wartung	Reinigung mit Bürste, kein Hochdruckreiniger, Korrosionsschutzspray
Sicherheit	Motorstopp bei Unfall, nicht am Hang verwenden, rotierende Messer
Ersatzteile	Erhältlich auf texas.dk
Garantie	Null bei Verwendung nicht zugelassener Teile

Häufig gestellte Fragen - Pro Cut 460TG Texas

Wie starte ich den Vertikutierer Pro Cut 460TG?

Stellen Sie den Gashebel auf Choke/Vollgas, und folgen Sie dann den Startanweisungen des Motors (siehe Motoranleitung).

Wie stelle ich die Vertikutiertiefe ein?

Verwenden Sie den Griff rechts an der Maschine (Abbildung 4, b) um die Arbeitstiefe einzustellen.

Welches Motoröl soll verwendet werden?

Beachten Sie die Motoranleitung. Überprüfen Sie den Ölstand vor jedem Start.

Kann der Vertikutierer auf trockenem Boden verwendet werden?

Nein, verwenden Sie den Vertikutierer nicht auf trockenem Boden, dies kann den Riemen beschädigen. Verwenden Sie ihn nur im frühen Frühling oder späten Herbst, wenn der Boden weich und feucht ist.

Wie reinige ich den Vertikutierer nach Gebrauch?

Stoppen Sie den Motor, entfernen Sie den Zündkerzenschutz, kippen Sie die Maschine nach hinten und reinigen Sie unter der Haube mit einer Bürste. Sie können einen Niederdruckschlauch verwenden, vermeiden Sie jedoch direktes Besprühen des Messerträgers. Verwenden Sie niemals einen Hochdruckreiniger.

Wie ersetze ich die Messer?

Die Messer sind Schlegel. Für den Austausch konsultieren Sie Abbildung 8 der Anleitung oder wenden Sie sich an Ihren Händler. Ersatzteile sind auf texas.dk erhältlich.

Was tun, wenn die Messer nicht einrücken?

Überprüfen Sie, ob der Kupplungsauslöser fest gegen den Führungsholm gedrückt wird (Abbildung 3, b). Wenn das Problem weiterhin besteht, überprüfen Sie das Kupplungsseil oder kontaktieren Sie einen Fachmann.

Kann ich die Maschine an einem Hang verwenden?

Nein, die Verwendung an einem Hang ist gefährlich. Verwenden Sie die Maschine nur auf ebenen Flächen oder unter sicheren Bedingungen.

Wie transportiere ich den Vertikutierer?

Verwenden Sie die Positionseinstellung rechts an der Maschine (Abbildung 5, a) um die Maschine in die Transportposition anzuheben.

Wo finde ich Ersatzteile?

Die Teilezeichnungen sind auf www.texas.dk erhältlich. Für den Kauf wenden Sie sich an Ihren Händler. Verwenden Sie nur zugelassene Teile, um die Garantie zu erhalten.

BEDIENUNGSANLEITUNG Pro Cut 460TG Texas

DE Bedienungsanleitung

Abbildungen 2
Sicherheitsvorkehrungen 12
Kartoninhalt 13
Anwendung 13
Während des Betriebs 14
Reinigung und Wartung 14
Technische Daten 14
CE Konformitätserklarung 31

Ersatzteile

Eine Teileliste und Explosionszeichnungen sind auf unserer Website

www texas.dk zu finden

Wenn Sie die Teilenummern selbst ermitteltn, erreichtert uns das den Service.

Für den Kauf von Ersatzteilen fühmen Sieitte mit ihrem Handler Kontakt auf.

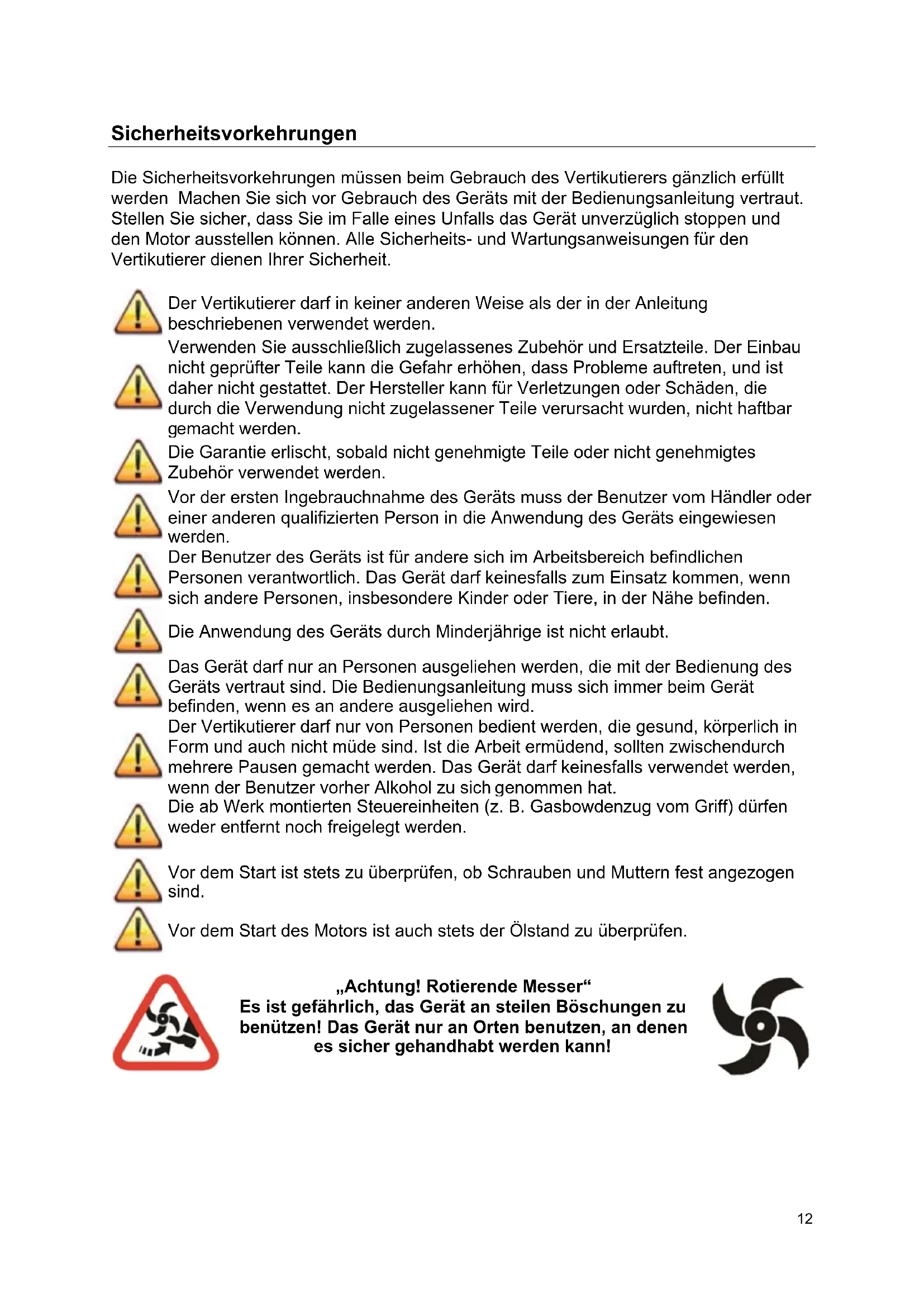

Die Sicherheitsvorkehrungen müssen beim Gebrauch des Vertikutierers gänzlich erfüllt werden. Machen Sie sich vor Gebrauch des Geräts mit der Bedienungsanleitung vertraut. Stellen Sie safer, dass Sie im Falle eines Unfalls das Gerät unverzüglich stoppen und den Motor ausstellen können. Alle Sicherheits- und Wartungsanweisungen für den Vertikutierer dienen ihrer Sicherheit.

Der VertikutiererarfindkeineranderenWeisealsderin derAnleitung beschreibenben verwendetwerden.

Verwenden Sie ausschließlich zugelassenes Zubehör und Ersatzteile. Der Einbau nicht geprüfter Teile kann die Gefahr erhöhen, dass Probleme auftreten, und ist daher nicht gestattet. Der Hersteller kann für Verletzungen oder Schäden, die durch die Verwendung nicht zugelassener Teile verursacht wurden, nicht haftbar gemacht werden.

Die Garantie erlischt, sobald nicht genehmigte Teile oder nicht genehmigtes Zubehor verwendet werden.

Vor der ersten Ingebrauchnahme des Geräts muss der Benutzer vom Handler oder einer anderen qualifizierten Person in die Anwendung des Geräts eingewiesen werden.

Der Benutzer des Geräts ist für andere sich im Arbeitsbereich befindlichen Personen verantwortlich. Das Gerätarfkeinesfalls zum Einsatz kommt, wenn sich andere Personen, insbesondere Kinder oder Tiere, in der Nähe befinden.

Die Anwendung des Geräts durch Minderjährige ist nicht erlaubt.

Das Gerätarf nur an Personen ausgeliehen werden, die mit der Bedienung des Geräts vertraut sind. Die Bedienungsanleitung muss sich immer beim Gerät befinden, wenn es an andere ausgeliehen wird.

Der Vertikutiererarf nur von Personen bedient werden, die gesund, körperlich in Form und auch nicht mude sind. Ist die Arbeit ermädend, sollennzwischendurch mehrere Pausen gemacht werden. Das Gerat darf keinesfalls verwendet werden, wenn der Benutzer vorher Alkohol zu sich genommen hat.

Die ab Werk montierten Steuereinheiten (z. B. Gasbowdenzug vom Griff))dürfen weder entwickert noch freigelegt werden.

Vor dem Start ist stets zu überprüfen, ob Schrauben und Mattern fest angezogen sind.

Vor dem Start des Motors ist auch stets der Ölstand zu überprüfen.

"Achtung! Rotierende Messer Es ist gefährlich, das Gerät an steilen Böschungen zu benützen! Das Gerät nur an Orten benutzen, an denen es safer gehandelt werden kann!

Kartoninhalt

1.Gerat (Abb.1)
2. Bedienungsanleitung und Anleitung für den Motor

Der Vertikutierer ist nahezu betriebsbereit, nur der Führungsholm ist noch anzubringen. Den unteren Teil des Führungsholms mit den beiliegenden Schrauben befestigen (Abb. 7). Unter Teil des Führungsholms muss mit von innen Spannplatten befestigt werden (Abb. 2) Dann den oberen Teil anbringen, den Führungsholm ausklappen und mithilfe der Griffe in der gewünschten Position festsetzen (Abb. 3, c).

Anwendung

Bevor das Gerät zum Einsatz kommt kann, sind die Anweisungen über die Vorbereitung des Motors in der Bedienungsanleitung für den Motor zu befolgen.

Vor dem Gebrauch des Geräts sind alle in der Höhe befindlichen Fremdkörper zu entfernen. Steine, Glas, Zweige und ähnliche Gegenständen konnen das Gerät beschädigten. Überprüfen Sie auch, ob alle Schrauben festgezogen sind.

Vor dem Start des Motors ist stets der Ölstand zu überprüfen.

Start:

Den Gashebel auf Choker / Vollgas stellen, Abbildung 3, a. Anweisungen für den Motorstart befolgen.

Stopp:

Den Gashebel auf Minimum stellen, Abbildung 3, a. Anweisungen für den Motorstopp befolgen.

Der Kupplungsgriff am Griff wird verwendet, um die rotierenden Messer unter dem Gerät zu aktivieren. Wichtig ist, dass die Kupplung während des Betriebs betätigter werden kann, d. h., dass der Kupplungsgriff gegen den Griff gehalten werden kann (Abbildung 3, b).

Die rotierenden Messer werden automatisch deaktiviert, sobald der Kupplungsgriff losgelassen wird.

Die Arbeitstiefe lässt sich durch Betätigten des Positionseinstellungen auf der rechten Seite des Geräts einstellen (Abbildung 4, b).

Durch Betätigten des Griffs auf der rechten Seite{lsst sich das Gerät in Transportposition haben (Abbildung 5, a).

Der Vertikutierer dient zum Entfernen von Moos usw. aus dem Rasen. Die Messer rotieren in Fahrrichtung und sorgen somit davon, das Gerät vorwärts zu bewegen.

Hinweis! Verwenden Sie es nur im frühen Frühling und Spätherbst, wenn der Boden weich und feucht ist.

Den Motor starten und das Gerät durch Betätigten des Griffs auf der rechten Seite in Arbeitsposition absenken. Den Kupplungsgriff aktivieren und den Motor ganz einkuppeln. Mit dem Vertikutierer vorwärts und rückwärts über die Rasenfläche, fahren'. Nach der ersten Belüftung das Moos vom Rasen entfernen. Soltte sich noch immer Moos im Rasen befinden, wird der gesamte Vorgang wiederholt, undzar in einem Winkel von 90^ zur vorgen Belüftung (siehe Abbildung 6).

Warning: Verwenden Sie der Vertikutierer nicht in trockenen Böden. Dies kann den Gürtel beschädigen!

Reinigung und Wartung

Nach dem Gebrauch muss das am Gehäuse hangende Moos entfernt werden. Dazu den Motor stoppen, den Zündkerzenschutz entfern und das Gerät nach hinten kippen. Dann mit einer Bürste das Gehäuse reinigen.

Beim Reinigen des Geräts mit Hilfe eines Schlauchs muss mit niedrigem Druck gearbeitet werden, um die Aufkleber am Gerät nicht zu beschädigen. Es muss vermieden werden, direkt auf das Lager der Rotorwalze zu spritzen. Nach der Reinigung empfeht es sich, die Maschine zu starten und die Rotorwalze ohne Widerstand für kurze Zeit laufen zu halten.

Niemals einen Hochdruckreiniger zum Reinigen des Vertikutierers verwenden.

Exponierte Stellen mit Korrosionsschutzspray besprühen.

Das Gerät niemals um mehr als 20^ kippen, da sonst Öl in den Zylinder laufen kann. Bei Wartung des Motors ist die Anleitung für den Motor zu befolgen. Für den Riemenwechsel siehe Abbildung 8.

Technische Daten

Modell Pro Cut 460
Arbeitsbreite (mm)	460
Gesamtbreite (mm)	700
Länge (mm)	1100
Gewicht ohne Kraftstoff (kg)	66
Rotordurchmesser (mm)	210
Rotorgeschwindigkeit (U/min)	2000
Anzahl Messer	48
Klingentyp (mm)	Schlegel, 3
Lautstärke für Benutzer	83,5
Vibration im Griff (m/s2)	2,64 - 2,84
