Pro Cut 460TG - Scarifier Texas - Gratis brugsanvisning og manual

Produkttype	Vertikaler
Mærke	Texas
Model	Pro Cut 460TG
Arbejdsbredde	460 mm
Total bredde	700 mm
Længde	1100 mm
Tomvægt	66 kg
Rotordiameter	210 mm
Rotorhastighed	2000 o/min
Antal knive	48
Knivtype	Flails, tykkelse 3 mm
Støj for brugeren	83,5 dB
Vibration i styret	2,64 – 2,84 m/s²
Strømforsyning	Benzinmotor (ikke specifik)
Dybdejustering	Ja, via greb på højre side
Knivkobling	Koblingsgreb på styret
Transportposition	Løft via positionsjustering
Vedligeholdelse	Rengøring med børste, ingen højtryksrenser, anti-korrosionsspray
Sikkerhed	Motorstop ved uheld, må ikke bruges på skråning, roterende knive
Reservedele	Tilgængelige på texas.dk
Garanti	Ugyldig hvis ikke-godkendte dele anvendes

Ofte stillede spørgsmål - Pro Cut 460TG Texas

Hvordan starter jeg vertikalskæreren Pro Cut 460TG?

Sæt gaspedalhåndtaget i choke/fuld gas position, og følg derefter motorstartinstruktionerne (se motorvejledningen).

Hvordan justerer jeg vertikalskæringsdybden?

Brug grebet på maskinens højre side (figur 4, b) til at justere arbejdsdybden.

Hvilken type motorolie skal jeg bruge?

Se motorvejledningen. Kontroller olieniveauet før hver start.

Kan vertikalskæreren bruges på tør jord?

Nej, brug ikke vertikalskæreren på tør jord, da det kan beskadige remmen. Brug den kun tidligt forår eller sent efterår, når jorden er blød og fugtig.

Hvordan rengør jeg vertikalskæreren efter brug?

Sluk motoren, fjern tændrørshætten, vip maskinen bagud og rengør under dækslet med en børste. Du kan bruge en lavtryksslange, men undgå at sprøjte direkte på knivholderen. Brug aldrig højtryksrenser.

Hvordan udskifter jeg knivene?

Knivene er flails. Se figur 8 i vejledningen eller kontakt din forhandler for udskiftning. Reservedele fås på texas.dk.

Hvad gør jeg, hvis knivene ikke aktiveres?

Kontroller, at koblingsudløseren holdes mod styret (figur 3, b). Hvis problemet fortsætter, inspicér koblingskablet eller kontakt en professionel.

Kan jeg bruge maskinen på en skråning?

Nej, brug på skrånende terræn er farligt. Brug kun maskinen på plane overflader eller i sikkerhed.

Hvordan transporterer jeg vertikalskæreren?

Brug positionsjusteringen på maskinens højre side (figur 5, a) til at løfte maskinen i transportposition.

Hvor finder jeg reservedele?

Dele-diagrammer er tilgængelige på www.texas.dk. For køb, kontakt din forhandler. Brug kun godkendte dele for at bevare garantien.

BRUGSANVISNING Pro Cut 460TG Texas

DK Betjeningsvejledning

GB User Manual

Sikkerhedsforskrifter 4

Kassens indhold 5

Brug 5

Korsel med plaenelufter: 6

Reservedelstegning over alle Texas' Produkter findes på vores hjemmeside www.texas.dk. Finder du selv varemure, giver det en hurtigere ekspedition.

Reservedele kan købes online på www texas.dk eller kontakt din nærmesto forhandler. Du finder forhandlierliste på www texas.dk

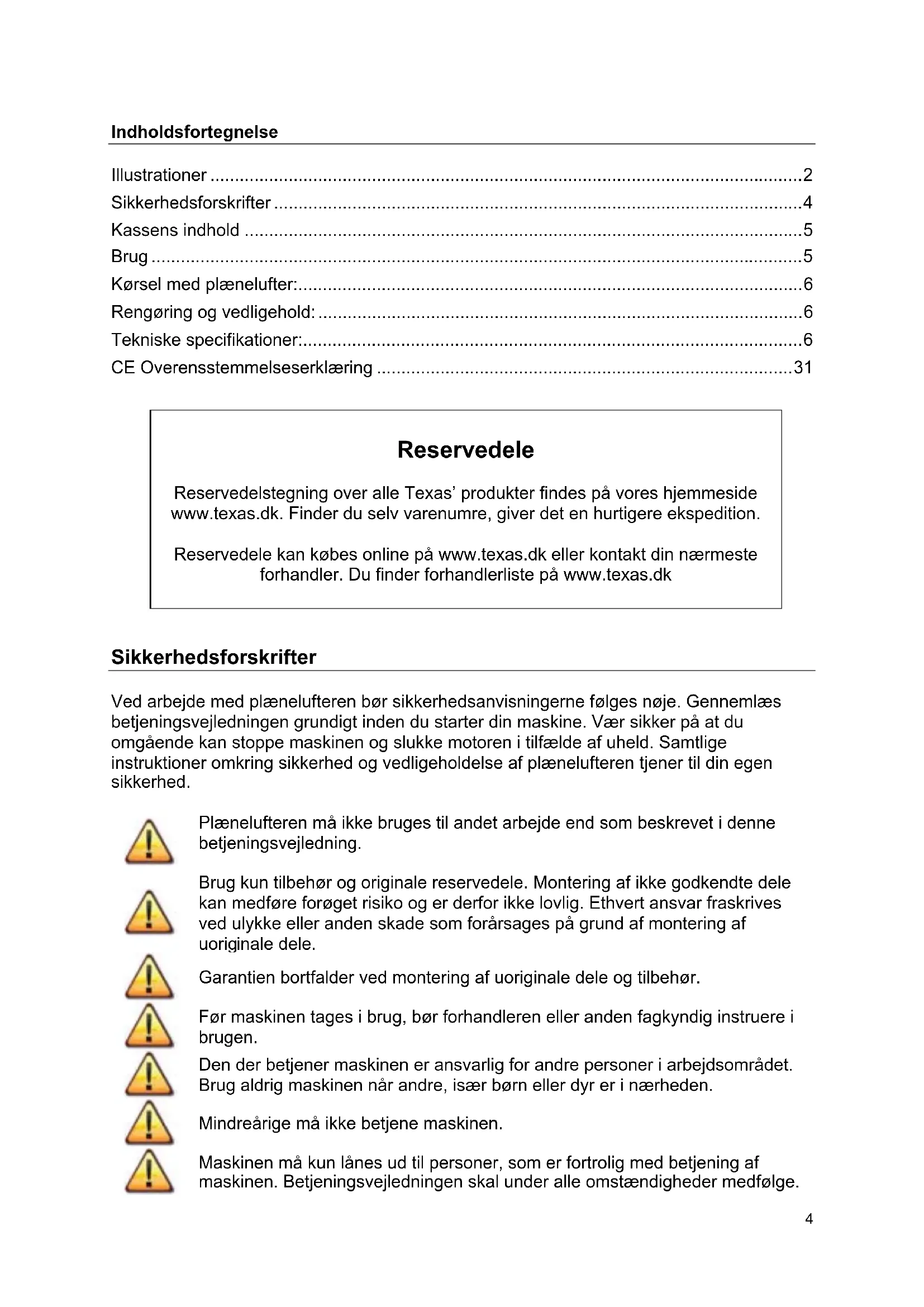

Sikkerhedsforskrifter

Ved arbejde med plænelufteren bør sikkerhedsanvisningerne følges noje. Gennemlæs betjeningsvejledningen grundigt inden du starter din maskine. Vær sikker på at du omgående kan stoppe maskinen og slukke motoren i tilfælde af uheld. Samtlige instruktioner omkring sikkerhed og vedligeholdelse af plænelufteren tjener til din egen sikkerhed.

Plænelufteren pågressive bruges til andet arbejde end som beskrevet i dette betjeningsvejledning.

Brug kun tilbehør og originale reservedele. Montering af/DDke godkendte dele kan medfore foroget risiko og er derfor icke lovlig. Ethvert ansvar fraskrives ved ulykke erler,anden skade som forarsages paa ground af montering af uoriginale dele.

Garantien bortfalder ved montering af uoriginale dele og tilbehør.

Før maskinen tages i brug, bør forhandleren aller,anden fagkyndig instruere i brugen.

Den der betjener maskinen er ansvarlig for andre personer i arbejdsområdet. Brug aldrig maskinen när andre, især børn eller dyr er i naerheden.

Mindrärgime mA ikke betjene maskinen.

Maskinen mä kun lannes ud til personer, som er fortrolig med betjening af maskinen. Betjeningsvejledningen skal under alle omstændigheder medfolge.

Plænelufteren må kun betjenes af personer, som er udhvilede, raske og i god form. Hvis arbejdet er udmattende, bør der holdes jævnlige pauser. Efter indtagelse af alkohol må der ikke arbejdes med maskinen.

De, fra fabrikken monterede styreenheder, som f.eks. koblingskabet fra handtaget ma ikke fjernes eller afdækkes.

Check altid for start, at bolte og møtrikker er spændt.

Kontroller oliemængden inden start af motoren.

Arbejde med maskinen på stejle skråninger er farligt! Benyt kun maskinen på områder, hvor den kan handteres sikkert!

Kassens indhold

1. Maskine (Figur 1)
2. Betjeningsvejledning og motorvejledning

Plaenlufteren er næsten klart til brug, kun styret skal monteres.

Monter understyret med de medfolgende bolte. Figur 7.

Understyret skal monteres med bespaendingsplader indvendigt. Figur 2.

Monter overstyret og fold styret op og spænd det fast i den ønskede position, med grebene figur 3, c.

Brug

Inden brug følges motorvejledningens anvisninger for klargøring af motor.

Inden brug skal alle fremmedlegemer fjernes fra området. Sten, glas, grene og lignende kan skade maskinen. Kontroller samtidig at bolte på maskinen er efterspændt.

Folg motorens anvisninger for start.

Stop: Sæt gashandtaget pa minimum gas, figur 3, a.

Følg motorens anvisninger for stop.

Koblingsgrebet på styret aktiverer knivrotoren under maskinen. Det er vigtigt at koblingsgrebet er tilkoblet helt under drift dvs. grebet skal holdes helt ind til styret.

Figur 3, b.

Knivrotoren frakobles automatisk, nar grebet slippes.

Arbejdsdybden justeres med positionsskiven pa hore side af maskinen, (figur 4, b).

Maskinen hæves til transportstilling med grebet på hjre side af maskinen, (figur 5, a)

Korsel med plænelufter:

Plænelufteren er beregnet til at lʊsne mos mv. i græsplæner. Maskinens knivrotor rotorer med kørnselsretningen, og hjælper derfor med til at bevæge maskinen fremad. OBS! Brug den kun i tidligt forar eller sent afterar, hvor jorden er blød og fugtig.

Start motoren og sænk maskinen til arbejdssposition med handgrebet på højre side. Aktiver koblingshandtaget og giv motoren fuld gas. Kør nu med plænelufteren frem og tilbage på græsplænen. Efter对不起 kørsel fjernes den løsnede mos fra plænen. Hvis der stadig er mas i plænen, kan der kores en gangmere med maskinen, på kryds af den对不起 behandling, se figur 6.

Advarsel: Brug ikke plænelufteren i HARD torjord. Dette kan beskadige remmen.

Rengring og vedligehold:

After drug bør maskinen rengøres for fasthængende mos under skjoldet. Stop motoren, afmonterændrørshæften ogvip maskinen bagover. Rengør maskinen under skjoldet med en børste.

Hvis maskinen rengøres med en vandslange, undgå da at sprejte med for hjit tryk, sä maskinens klistermærker tager skade. Undgå tillige at sprejte direkte på knivrotorens lejer. Efter vask er det en god ide at starte maskinen og lade knivrotoren køre ubelastet i et kort stykke tid.

Brug aldrig en højtryksrenser til rengøring af plænelufteren.

Spray udsatte områder med en korrosionsbeskyttende spray.
Vip aldrig maskinen mere end 20 grader, da olien kan lobe over ind i cylinderten.
Følg motorvejledningen for vedligeholdelse af motoren.
For udskiftning af rem, se figur 8.

Tekniske specifikationer:

Model Pro Cut 460
Arbejdsbredde (mm)	460
Totalbredde (mm)	700
Total længde (mm)	1100
Tør vægt (kg)	66
Rotor diameter (mm)	210
Rotorhastighed (omdr/min)	2000
Antal knife (stk)	48
Knivtype (mm)	Slagler, 3
Støj ved bruger (db(A))	83,5
Vibration i betjeningsgrep (m/s2) 2,64 - 2,84
