Tipo di prodotto	Scarificatore
Marca	Texas
Modello	Pro Cut 460TG
Larghezza di lavoro	460 mm
Larghezza totale	700 mm
Lunghezza	1100 mm
Peso a vuoto	66 kg
Diametro del rotore	210 mm
Velocità del rotore	2000 giri/min
Numero di lame	48
Tipo di lama	Flagelli, spessore 3 mm
Rumore per l'operatore	83,5 dB
Vibrazione del manubrio	2,64 – 2,84 m/s²
Alimentazione	Motore a benzina (non specificato)
Regolazione della profondità	Sì, tramite maniglia a destra
Frizione delle lame	Leva di frizione sul manubrio
Posizione di trasporto	Sollevamento tramite regolazione di posizione
Manutenzione	Pulizia con spazzola, niente idropulitrice, spray anticorrosione
Sicurezza	Spegnimento motore in caso di incidente, non usare su pendii, lame in rotazione
Ricambi	Disponibili sul sito texas.dk
Garanzia	Nulla se pezzi non approvati

Domande frequenti - Pro Cut 460TG Texas

Come avviare lo scarificatore Pro Cut 460TG?

Posizionare la leva dell'acceleratore in posizione strozzata/piena accelerazione, quindi seguire le istruzioni di avviamento del motore (vedere il manuale del motore).

Come regolare la profondità di scarificazione?

Utilizzare la maniglia situata a destra della macchina (figura 4, b) per regolare la profondità di lavoro.

Quale tipo di olio motore utilizzare?

Fare riferimento al manuale del motore. Controllare il livello dell'olio prima di ogni avviamento.

Si può usare lo scarificatore su terreno asciutto?

No, non utilizzare lo scarificatore su terreno asciutto, potrebbe danneggiare la cinghia. Usarlo solo all'inizio della primavera o alla fine dell'autunno, quando il terreno è morbido e umido.

Come pulire lo scarificatore dopo l'uso?

Spegnere il motore, rimuovere il cappuccio della candela, inclinare la macchina all'indietro e pulire sotto il cofano con una spazzola. È possibile utilizzare un tubo a bassa pressione, ma evitare di spruzzare direttamente il portalamine. Non usare mai un'idropulitrice.

Come sostituire le lame?

Le lame sono flagelli. Per la sostituzione, consultare la figura 8 del manuale o contattare il rivenditore. I ricambi sono disponibili sul sito texas.dk.

Cosa fare se le lame non si innestano?

Verificare che l'interruttore della frizione sia ben tenuto contro il manubrio (figura 3, b). Se il problema persiste, ispezionare il cavo della frizione o contattare un professionista.

Posso usare la macchina su una pendenza?

No, l'uso su terreni in pendenza è pericoloso. Usare la macchina solo su superfici piane o in sicurezza.

Come trasportare lo scarificatore?

Utilizzare la regolazione di posizione a destra della macchina (figura 5, a) per sollevare la macchina in posizione di trasporto.

Dove trovare i ricambi?

Gli schemi dei pezzi sono disponibili sul sito www.texas.dk. Per l'acquisto, contattare il rivenditore. Utilizzare solo pezzi approvati per preservare la garanzia.

MANUALE UTENTE Pro Cut 460TG Texas

IT Manuale d'llstruzioni

Illustrazioni 2
Normedisicurezza 24
Contenuto dell'Imballo 25
Utilizzo 25
Operatità 26
Pulizia e Manutenzione 26
Specifiche Tecniche 26
Certificato CE di conformità 31

Ricambi

L'elenco dei pezzi di ricambio

e i dati tecnici di tutti i nostri prodotti sono consultabili

sul nodsito web www.texas.dk

Per l'acquisto di parti di ricambio, si prega di contattare il proprio rivenditore.

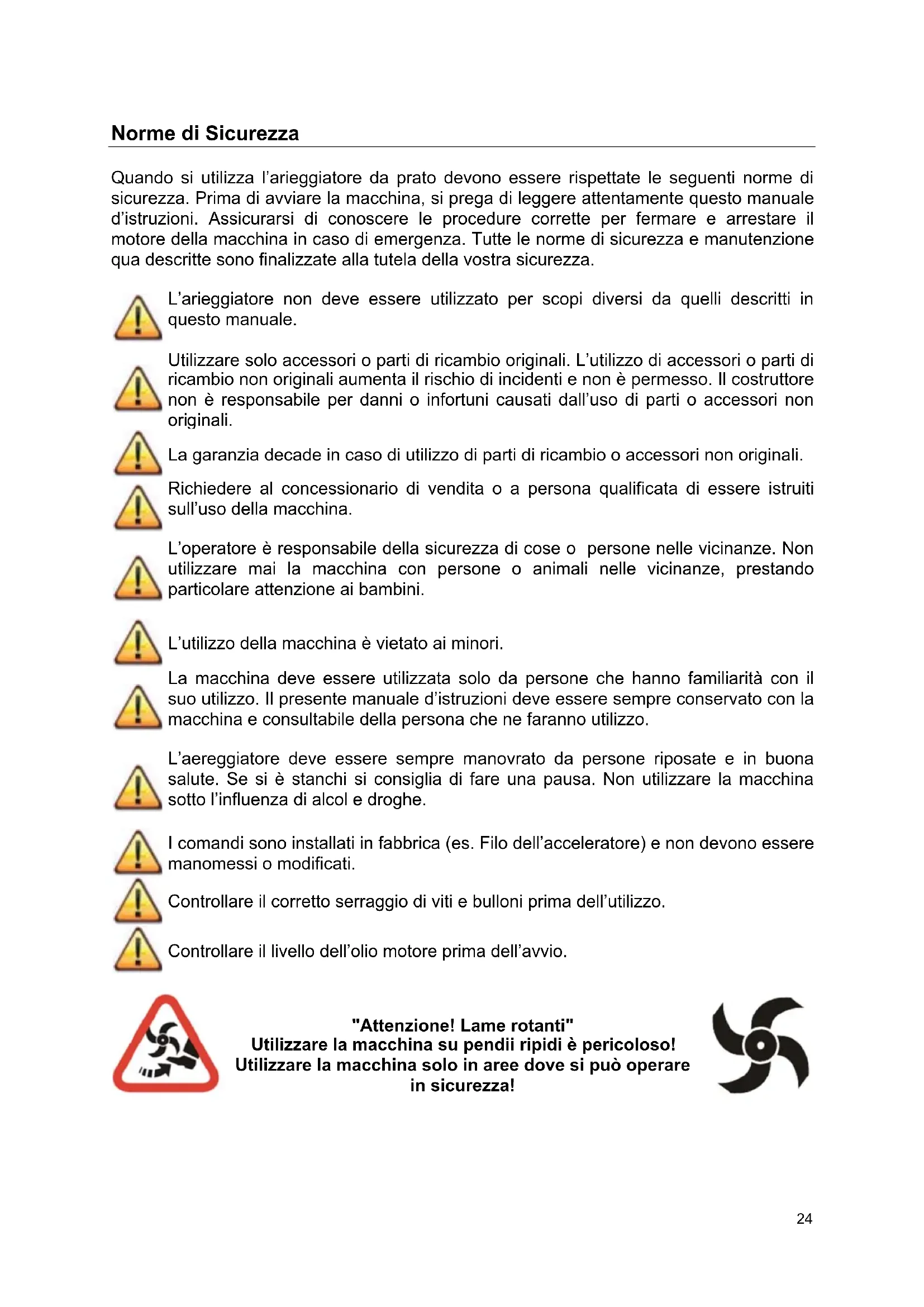

Quando si utilizes l'arieggiatore da prato devono essere rispetto le seguenti norme di sicurezza. Prima di avviare la macchina, si prega di leggere attentamente quello manuale d'istruzioni. Assicurarsi di conoscere le procedure corrente per fermare e arrestare il motore della macchina in caso di emergenza. Tutte le norme di sicurezza e manutenzione qua descritte sono finalizzate alla tutela della vostra sicurezza.

L'arieggiatore non deve essere utilizzato per scopi diversi da quelli descritti in questo manuale.

Utilizzare solo accessori o parti di ricambio originali. L'utilizzo di accessori o parti di ricambio non originali augmente il rischio di incidenti e non è permesso. Il costruttore non è responsable per anni o infortuni causati dall'uso di parti o accessori non originali.

La garanzia decade in caso di utilizzo di parti di ricambio o accessori non originali.

Richiedere al concessionario di vendita o a persona qualificata di essere istruiti sull'uso della macchina.

L'operaatore è responsabile della sicurezza di cose o persona nelle vicinanze. Non utilizzare mai la macchina con persona o animali nelle vicinanze, prestando particolare attenzione ai bambini.

L'utilizzo della macchina è vietato ai minori.

La macchina deve essere utilizzata solo da persona che hanno familiarità con il suo utilizzato. Il presente manuale d'istruzioni deve essere sempre conservato con la macchina e consultabile della persona che ne faranno utilizzato.

L'areggiatore deve essere sempre manovrato da persona riposate e in buona salute. Se si è stanchi si consiglia di fare una pausa. Non utilizzato la macchina fatto l'influenza di alcol e droghe.

I comandi sono installati in fabbrica (es. Filo dell'acceleratore) e non devono essere manomessi o modificati.

Controllare il corretto serraggio di viti e bulloni prima dell'utilizzo.

Controllare il livello dell'olio motore prima dell'avvio.

"Attenzione! Lame rotanti" Utilizzare la macchina su pendii ripidi è pericoloso! Utilizzare la macchina solo in aree dove si può operare in sicurezza!

Contenuto dell'Imballo

1. Arieggiatore (Figura 1)
2. Manuale di uso e manutenzione

L'areeggiatore è pre-assemblato in fabbrica e pronto all'uso. Solo il manubrio deve essere fissato.

Fissare la parte bassa del manubrio con i bulloni in dotazione. Figura 7.

Il manubrio deve essere fissato con le piastre di tensione fornite in dotazione. Figura 2

Fissare la parte superiore del manubrio nella posizione desiderata e stringere. Vedi figure 3 e 4.

Utilizzo

Prima dell'utilizzo, seguire le istruzioni di preparazione del motore nel manuale d'istruzioni del motore.

Prima di utilizzare la macchina rimuovere oggetti estranei dall'area di lavoro. Sassi, vetri, legni e oggetti similii possono danneggiare la macchina. Controllare che tutti i bulloni siano correttamente serrati.

Controllare i livelli dell'olio prima di accendere il motore.

Accensione:

Posizione la leva dell'acceleratore su aria / full gas, figura 3a. Seguire il manuale d'istruzioni del motore.

Arresto:

Posizione il commando del gas al minimo, figura 3a.

Seguire il manuale d'istruzioni del motore.

La leva della frizione sopra la barra dei comandi serve ad attivare le lame rotanti. La leva deve essere tenuta ben stretta ai comandi per funzionare. Figura 3b.

Le lame smettono di rotare automaticamente quando la leva viene rilasciata.

La profondità di lavoro può essere regolataattraverso la leva sul lato destro della macchina. (figura 4b).

La macchina può essere trasportata portando le lame nell'apposita posizione come migliorato nella figura 5a.

Operativa

L'arieggiatoreiene utilizzato per allentare il muschio, ecc. dal prato. Le lame della macchina ruotano nella direzione di marcia, contribuendo così a spingere la macchina in avanti.

Note! Utilizzato la macchina solo all'inizio della primavera o nel tardo autunno, dove il terreno è morbido e umido.

Avviare il motore e abbassare la macchina nella posizione "lavoro" utilizzando l'impugnatura sul lato destro della macchina. Attivare la leva della frizione e avviare la trazione. Indirizzare l'arieggiatore in avanti e indietro per il prato. Dopo la prima aerazione rimuovere il muschio lasciato sul prato. Nel caso in cui nel prato ci sia ancor del muschio, aerare di nuovo con un angolo di 90 gradi rispetto all'aerazione precedente. (figura 6)

Attenzione: Non usare in terreni duri e asciutti. Questo cui danneggiare la cinghia!

Pulizia e Manutenzione

Dopo l'uso rimuovere il muschio attaccato allo chassis. Arrestare il motore, rimuovere il cappuccio della candela e ribaltare la macchina. Pulire sotto lo scudo con una spazzola.

Se si pulisce la macchina con un tubo flessibile, usare Bassa pressione per evitare di danneggiare gli adesivi della macchina. Evitareanche di spruzzare direttamente il cuscinetto della lama. Dopo aver lavato la macchina, si consiglia di avviare la macchina e lasciare che le lame ruotino senza resistenza per un breve periodo di tempo.

Mai pulire con getto d'acqua ad alta pressione.

Trattare le parti esposte della macchina con un prodotto anti-corrosione.

Non inclinare mai la macchina per più di 20^ perché potrebbe causare sversamenti di olio nel cilindro.

Seguire le istruzioni del manuale del motore quando si esegue la manutenzione.

Per la sostituzione della cinghia, vedere la figura 8.

Specifiche Tecniche

Modello Pro Cut 460
Larghezza di lavoro (mm)	460
Larghezza totale (mm)	700
Lunghezza (mm)	1100
Peso a secco (kg)	66
Diametro del rotore (mm)	210
Velocità del rotore (giri/min.)	2000
Numero di lame 48
Tipo di lame (mm)	Sfalsate,3
Rumorosità per l'operatore 83.5
Vibrazioni ai comandi \( \left( {\mathrm{m}/{\mathrm{s}}^{2}}\right) {2.64} - {2.84} \)
