Pro Cut 460B - Scarificatore Texas - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Scarificatore termico
Marca	Texas
Modello	Pro Cut 460B
Larghezza di lavoro (mm)	460
Larghezza totale (mm)	700
Lunghezza (mm)	1100
Peso a vuoto (kg)	66
Motore	Motore a benzina 4 tempi (non specificato nel manuale)
Diametro del rotore (mm)	210
Velocità del rotore (giri/min)	2000
Numero di lame	48
Tipo di lama	Falci da 3 mm
Livello sonoro (dB)	83,5
Vibrazione del manubrio (m/s²)	2,64 - 2,84
Profondità di lavoro regolabile	Sì, tramite maniglia sul lato destro
Posizione di trasporto	Sì, sollevamento tramite regolazione di posizione
Frizione delle lame	Maniglia sul manubrio con disinnesto automatico
Utilizzo consigliato	Inizio primavera e fine autunno su terreno umido
Manutenzione motore	Segui il manuale del motore, controlla l'olio prima dell'avviamento
Pulizia	Spazzola manuale o tubo a bassa pressione, non utilizzare idropulitrice
Pezzi di ricambio	Disponibili su www.texas.dk o tramite rivenditori
Sicurezza	Arresto motore d'emergenza, lame in rotazione, divieto ai minori

Domande frequenti - Pro Cut 460B Texas

Che tipo di carburante utilizzare per il motore?

Utilizzare benzina senza piombo normale per motori a 4 tempi. Consultare il manuale del motore per le raccomandazioni precise.

Come regolare la profondità di scarificazione?

La profondità di lavoro si regola tramite la maniglia situata a destra della macchina. Giralo per regolare l'altezza delle lame.

Posso utilizzare lo scarificatore su terreno asciutto?

No, l'uso su terreno asciutto è sconsigliato perché può danneggiare la cinghia. Utilizzalo solo quando il terreno è morbido e umido, all'inizio della primavera o alla fine dell'autunno.

Come pulire lo scarificatore dopo l'uso?

Fermare il motore, rimuovere il protettore della candela, inclinare la macchina all'indietro e pulire sotto il cofano con una spazzola. Puoi usare un tubo a bassa pressione, ma evita di bagnare direttamente il supporto lame. Non utilizzare mai un'idropulitrice.

Cosa fare se le lame non girano?

Verifica che la frizione sia azionata correttamente: il grilletto deve essere tenuto saldamente contro il manubrio. Se il problema persiste, ispeziona la cinghia e i collegamenti. Consultare la figura 8 del manuale per la sostituzione della cinghia.

Come trasportare lo scarificatore?

Sollevare la macchina in posizione di trasporto mediante la regolazione di posizione situata a destra della macchina (figura 5,a). Assicurarsi che le lame siano disinnestate.

È possibile utilizzare la macchina su una pendenza?

L'uso su terreno in pendenza è pericoloso a causa delle lame in rotazione. Utilizzare la macchina solo in luoghi in cui la sua manovrabilità possa avvenire in sicurezza.

Dove trovare pezzi di ricambio per il Pro Cut 460B?

Gli schemi dei pezzi sono disponibili sul sito www.texas.dk. Per l'acquisto, contatta il tuo rivenditore; la lista dei rivenditori si trova anche sul sito Texas.

Qual è il periodo ideale per scarificare il prato?

Utilizzare lo scarificatore all'inizio della primavera e alla fine dell'autunno, quando il terreno è morbido e umido. Ciò consente di rimuovere efficacemente il muschio senza danneggiare l'erba.

Come posso fermare il motore in emergenza?

Posizionare la leva dell'acceleratore in posizione minima (figura 3,a) e seguire le istruzioni di arresto del motore. Le lame si fermano automaticamente non appena si rilascia il grilletto della frizione.

MANUALE UTENTE Pro Cut 460B Texas

IT Manuale d'Ilstruzioni

RO Manual de utilizare

Pro Cut 460

Norme di Sicurezza 24

Contenuto dell'Imballo 25

Utilizzo 25

Operatità....26

Pulizia e Manutenzione....26

Specifiche Tecniche....26

Certificato CE di conformità 31

Ricambi

L'elenco dei pezzi di ricambio

e i dati tecnici di tutti i nostri prodotti sono consultabili

sul nostro sito web www.texas.dk

Per l'acquisto di parti di ricambio, si prega di contattare il proprio rivenditore.

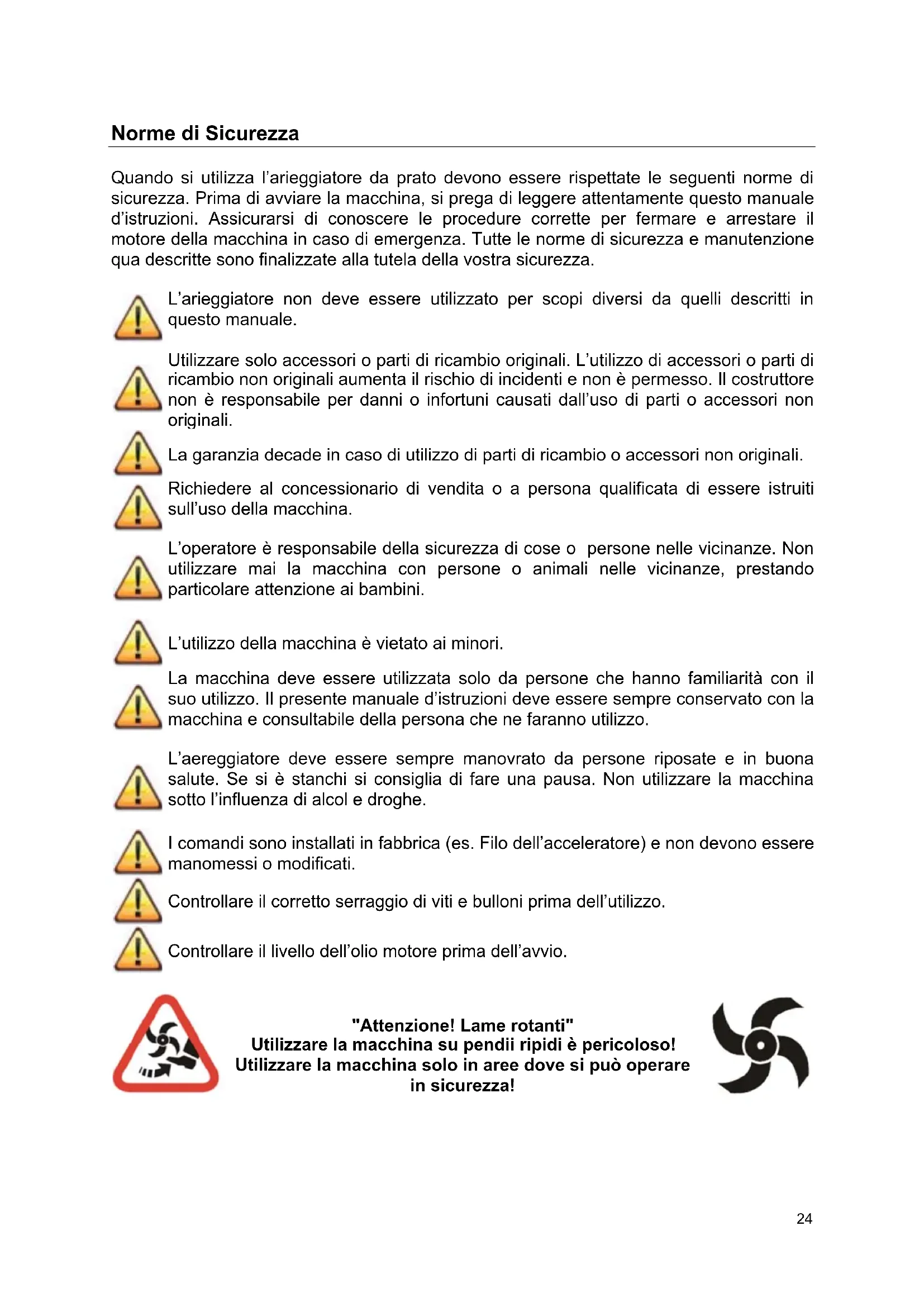

Quando si utilizza l'arieggiatore da prato devono essere rispettate le seguenti norme di sicurezza. Prima di avviare la macchina, si prega di leggere attentamente questo manuale d'istruzioni. Assicurarsi di conoscere le procedure corrette per fermare e arrestare il motore della macchina in caso di emergenza. Tutte le norme di sicurezza e manutenzione qua descritte sono finalizzate alla tutela della vostra sicurezza.

L'arieggiatore non deve essere utilizzato per scopi diversi da quelli descritti in questo manuale.

Utilizzare solo accessori o parti di ricambio originali. L'utilizzo di accessori o parti di ricambio non originali aumenta il rischio di incidenti e non è permesso. Il costruttore non è responsabile per danni o infortuni causati dall'uso di parti o accessori non originali.

La garanzia decade in caso di utilizzo di parti di ricambio o accessori non originali.

Richiedere al concessionario di vendita o a persona qualificata di essere istruiti sull'uso della macchina.

L'operatore è responsabile della sicurezza di cose o persone nelle vicinanze. Non utilizzare mai la macchina con persone o animali nelle vicinanze, prestando particolare attenzione ai bambini.

L'utilizzo della macchina è vietato ai minori.

La macchina deve essere utilizzata solo da persone che hanno familiarità con il suo utilizzo. Il presente manuale d'istruzioni deve essere sempre conservato con la macchina e consultabile della persona che ne faranno utilizzo.

L'aereggiatore deve essere sempre manovrato da persone riposate e in buona salute. Se si è stanchi si consiglia di fare una pausa. Non utilizzare la macchina sotto l'influenza di alcol e droghe.

I comandi sono installati in fabbrica (es. Filo dell'acceleratore) e non devono essere manomessi o modificati.

Controllare il corretto serraggio di viti e bulloni prima dell'utilizzo.

Controllare il livello dell'olio motore prima dell'avvio.

"Attenzione! Lame rotanti" Utilizzare la macchina su pendii ripidi è pericoloso! Utilizzare la macchina solo in aree dove si può operare in sicurezza!

Contenuto dell'Imballo

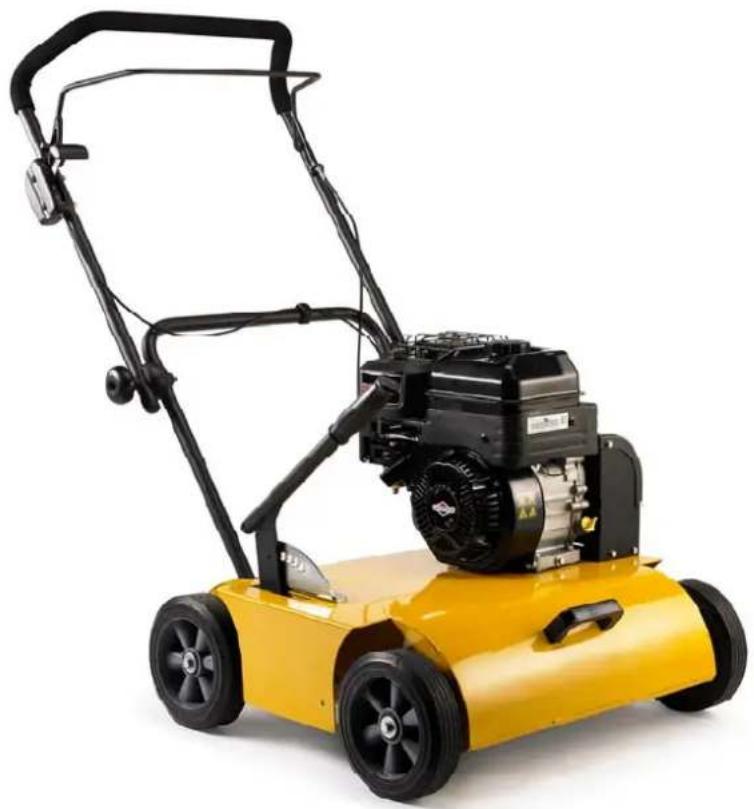

1. Arieggiatore (Figura 1)
2. Manuale di uso e manutenzione

L'aereggiatore è pre-assemblato in fabbrica e pronto all'uso. Solo il manubrio deve essere fissato.

Fissare la parte bassa del manubrio con i bulloni in dotazione. Figura 7.

Il manubrio deve essere fissato con le piastre di tensione fornite in dotazione. Figura 2 Fissare la parte superiore del manubrio nella posizione desiderata e stringere. Vedi figure 3 e 4.

Utilizzo

Prima dell'utilizzo, seguire le istruzioni di preparazione del motore nel manuale d'istruzioni del motore.

Prima di utilizzare la macchina rimuovere oggetti estranei dall'area di lavoro. Sassi, vetri, legni e oggetti simili possono danneggiare la macchina. Controllare che tutti i bulloni siano correttamente serrati.

Controllare i livelli dell'olio prima di accendere il motore.

Accensione:

Posizionare la leva dell'acceleratore su aria / full gas, figura 3a. Seguire il manuale d'istruzioni del motore.

Arresto:

Posizionare il commando del gas al minimo, figura 3a. Seguire il manuale d'istruzioni del motore.

La leva della frizione sopra la barra dei comandi serve ad attivare le lame rotanti. La leva deve essere tenuta ben stretta ai comandi per funzionare. Figura 3b.

Le lame smettono di rotare automaticamente quando la leva viene rilasciata.

La profondità di lavoro può essere regolata attraverso la leva sul lato destro della macchina. (figura 4b).

La macchina può essere trasportata portando le lame nell'apposita posizione come mostrato nella figura 5a.

Operatità

L'arieggiatore viene utilizzato per allentare il muschio, ecc. dal prato. Le lame della macchina ruotano nella direzione di marcia, contribuendo così a spingere la macchina in avanti.

Nota! Utilizzare la macchina solo all'inizio della primavera o nel tardo autunno, dove il terreno è morbido e umido.

Avviare il motore e abbassare la macchina nella posizione "lavoro" utilizzando l'impugnatura sul lato destro della macchina. Attivare la leva della frizione e avviare la trazione. Indirizzare l'arieggiatore in avanti e indietro per il prato. Dopo la prima aerazione rimuovere il muschio lasciato sul prato. Nel caso in cui nel prato ci sia ancora del muschio, aerare di nuovo con un angolo di 90 gradi rispetto all'aerazione precedente. (figura 6)

Attenzione: Non usare in terreni duri e asciutti. Questo può danneggiare la cinghia!

Pulizia e Manutenzione

Dopo l'uso rimuovere il muschio attaccato allo chassis. Arrestare il motore, rimuovere il cappuccio della candela e ribaltare la macchina. Pulire sotto lo scudo con una spazzola.

Se si pulisce la macchina con un tubo flessibile, usare bassa pressione per evitare di danneggiare gli adesivi della macchina. Evitare anche di spruzzare direttamente il cuscinetto della lama. Dopo aver lavato la macchina, si consiglia di avviare la macchina e lasciare che le lame ruotino senza resistenza per un breve periodo di tempo.

Mai pulire con getto d'acqua ad alta pressione.

Trattare le parti esposte della macchina con un prodotto anti-corrosione.

Non inclinare mai la macchina per più di 20° perché potrebbe causare sversamenti di olio nel cilindro.

Seguire le istruzioni del manuale del motore quando si esegue la manutenzione.

Per la sostituzione della cinghia, vedere la figura 8.

Specifiche Tecniche

Modello Pro Cut 460
Larghezza di lavoro (mm)	460
Larghezza totale (mm)	700
Lunghezza (mm)	1100
Peso a secco (kg)	66
Diametro del rotore (mm)	210
Velocità del rotore (giri/min.)	2000
Numero di lame 48
Tipo di lame (mm)	Sfalsate,3
Rumorosità per l’operatore 83.5
Vibrazioni ai comandi (m/s ^2 ) 2.64 - 2.84
