Pro Cut 460B - Aerator Texas - Bezpłatna instrukcja obsługi

Typ produktu	Scaryfikator termiczny
Marka	Texas
Model	Pro Cut 460B
Szerokość robocza (mm)	460
Szerokość całkowita (mm)	700
Długość (mm)	1100
Masa własna (kg)	66
Silnik	Silnik benzynowy 4-suwowy (nieokreślony w instrukcji)
Średnica wirnika (mm)	210
Prędkość wirnika (obr/min)	2000
Liczba noży	48
Rodzaj noży	Bicze o grubości 3 mm
Poziom hałasu (dB)	83,5
Drgania kierownicy (m/s²)	2,64 - 2,84
Regulowana głębokość pracy	Tak, za pomocą uchwytu po prawej stronie
Pozycja transportowa	Tak, podnoszenie przez regulację położenia
Sprzęgło noży	Uchwyt na kierownicy z automatycznym wyłączaniem
Zalecane użytkowanie	Wczesna wiosna i późna jesień na wilgotnej glebie
Konserwacja silnika	Postępuj zgodnie z instrukcją silnika, sprawdź olej przed uruchomieniem
Czyszczenie	Szczotka ręczna lub wąż niskociśnieniowy, nie używaj myjki ciśnieniowej
Części zamienne	Dostępne na www.texas.dk lub u dystrybutorów
Bezpieczeństwo	Awaryjne zatrzymanie silnika, obracające się noże, zakaz używania przez nieletnich

Często zadawane pytania - Pro Cut 460B Texas

Jaki rodzaj paliwa stosować do silnika?

Używaj zwykłej bezołowiowej benzyny do silników 4-suwowych. Sprawdź instrukcję silnika w celu uzyskania dokładnych zaleceń.

Jak wyregulować głębokość skaryfikacji?

Głębokość pracy reguluje się za pomocą uchwytu znajdującego się po prawej stronie maszyny. Obróć go, aby dostosować wysokość noży.

Czy mogę używać skaryfikatora na suchej glebie?

Nie, używanie na suchej glebie jest odradzane, ponieważ może uszkodzić pasek. Używaj go tylko wtedy, gdy gleba jest miękka i wilgotna, wczesną wiosną lub późną jesienią.

Jak czyścić skaryfikator po użyciu?

Zatrzymaj silnik, zdejmij osłonę świecy zapłonowej, przechyl maszynę do tyłu i wyczyść pod osłoną szczotką. Możesz użyć węża niskociśnieniowego, ale unikaj bezpośredniego polewania uchwytu noży. Nigdy nie używaj myjki ciśnieniowej.

Co zrobić, jeśli noże się nie obracają?

Sprawdź, czy sprzęgło jest prawidłowo włączone: wyzwalacz musi być mocno trzymany przy kierownicy. Jeśli problem nie ustąpi, sprawdź pasek i połączenia. Patrz rysunek 8 instrukcji w celu wymiany paska.

Jak transportować skaryfikator?

Podnieś maszynę do pozycji transportowej za pomocą regulacji położenia znajdującej się po prawej stronie maszyny (rysunek 5,a). Upewnij się, że noże są wyłączone.

Czy można używać maszyny na zboczu?

Używanie na pochyłym terenie jest niebezpieczne ze względu na obracające się noże. Używaj maszyny tylko w miejscach, gdzie jej obsługa może być bezpieczna.

Gdzie znaleźć części zamienne do Pro Cut 460B?

Schematy części są dostępne na stronie www.texas.dk. W celu zakupu skontaktuj się z dystrybutorem; lista dystrybutorów znajduje się również na stronie Texas.

Jaki jest idealny okres na skaryfikację trawnika?

Używaj skaryfikatora wczesną wiosną i późną jesienią, gdy gleba jest miękka i wilgotna. Pozwala to skutecznie usunąć mech bez uszkadzania trawy.

Jak awaryjnie zatrzymać silnik?

Ustaw dźwignię przepustnicy w pozycji minimalnej (rysunek 3,a) i postępuj zgodnie z instrukcjami zatrzymania silnika. Noże zatrzymują się automatycznie po zwolnieniu wyzwalacza sprzęgła.

INSTRUKCJA OBSŁUGI Pro Cut 460B Texas

PL Instrukcja obsługi

		Figur / Figure / Abbildung / ilustracja / Figura1
		Figur / Figure / Abbildung / ilustracja / Figura2
		Figur / Figure / Abbildung / ilustracja / Figura3
		Figur / Figure / Abbildung / ilustracja / Figura4
		Figur / Figure / Abbildung / ilustracja / Figura5
		Figur / Figure / Abbildung / ilustracja / Figura6
		Figur / Figure / Abbildung / ilustracja / Figura7
		Figur / Figure / Abbildung / ilustracja / Figura8

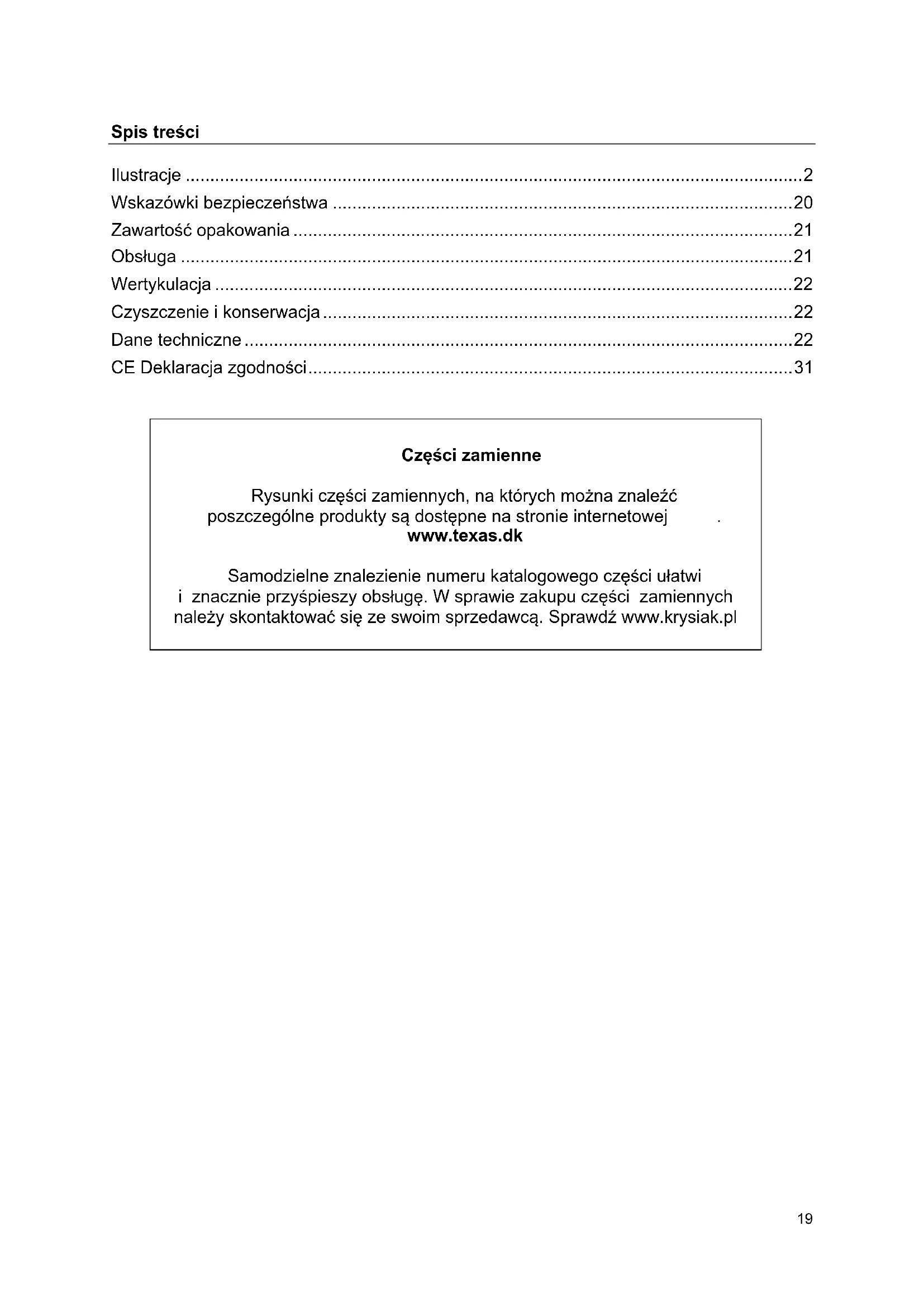

Indholdsfortegnelse

Illustrationer 2

Wskazówki bezpieczeństwa ....20

Zawartość opakowania....21

Obsługa 21

Wertykulacja 22

Czyszczenie i konserwacja....22

Dane techniczne 22

CE Deklaracja zgodności....31

Części zamienne

Rysunki części zamiennych, na których można znaleźć poszczególne produkty są dostępne na stronie internetowej www.texas.dk

Samodzielne znalezienie numeru katalogowego części ułatwii i znacznie przyśpieszy obsługę. W sprawie zakupu części zamiennych należy skontaktować się ze swoim sprzedawcą. Sprawdź www.krysiak.pl

Przepisy bezpieczeństwa muszą być ściśle stosowane podczas użytkowania wertykulatora. Należy dokładnie zaznajomić się z niniejszą instrukcją przed uruchomieniem urządzenia. Upewnić się czy można natychmiast wyłączyć urządzenie i silnik w razie wypadku. Wszystkie przepisy bezpieczeństwa i konserwacji wertykulatora służą do zapewnienia osobistego bezpieczeństwa obsługującego.

Wertykulator nie może być używany do innych celów niż opisane w tej instrukcji.

Należy używać tylko oryginalnych akcesoriów i części zamiennych. Zamontowanie części niewiadomego pochodzenia zwiększa ryzyko pojawienia się problemów i dlatego nie jest dozwolone. Producent nie ponosi odpowiedzialności za szkody i obrażenia będące wynikiem użycia nieoryginalnych części.

Gwarancja nie obowiązuje w przypadku użycia akcesoriów i części zamiennych.

Przed pierwszym użyciem urządzenia należy zostać poinstruowanym przez sprzedawcę lub inną wykwalifikowana osobę.

Operator urządzenia jest odpowiedzialny za bezpieczeństwo innych osób w pobliżu. Nigdy nie należy używać urządzenia, gdy inne osoby w szczególności dzieci, a także zwierzęta znajdują się w pobliżu.

Osoby niepełnoletnie nie mogą obsługiwać tego urządzenia.

Pożyczać urządzenie można tylko osobom dokładnie zapoznanym z niniejszą instrukcją .Instrukcja obsługi musi być zawsze przekazywana razem z maszyną w przypadku wypożyczania innym osobom.

Urządzenie może być obsługiwane tylko przez osoby wypoczęte i w dobrym stanie psychofizycznym. Jeśli praca jest męcząca należy robić regularne przerwy. Nie można użytkować maszyny pod wpływem alkoholu.

Elementy sterujące zamontowane fabrycznie (np. linka gazu na uchwycie) nie mogą być zdemontowane lub odsłonięte.

Zawsze należy sprawdzać przed uruchomieniem czy nakrętki i śruby są prawidłowo dokręcone.

Sprawdzać poziom oleju przed uruchomieniem.

"Uwaga! Obracające się może" Użytkowanie urządzenia na stromych zboczach jest niebezpieczne! Użytkować maszynę tylko na obszarach gdzie praca może być bezpieczna!

Zawartość opakowania

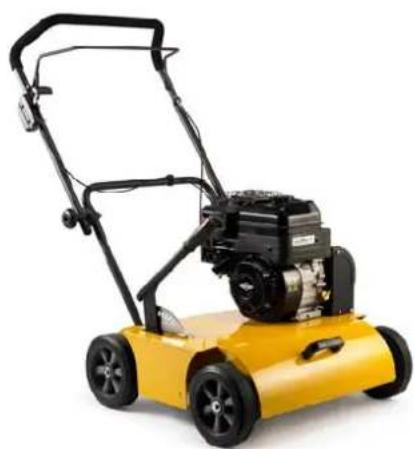

1. Urządzenie (Ilustracja 1)
2. Instrukcja obsługi i instrukcja obsługi silnika.

Wertykulator jest prawie gotowy do użytku. Tylko uchwyty wymagają przykręcenia.

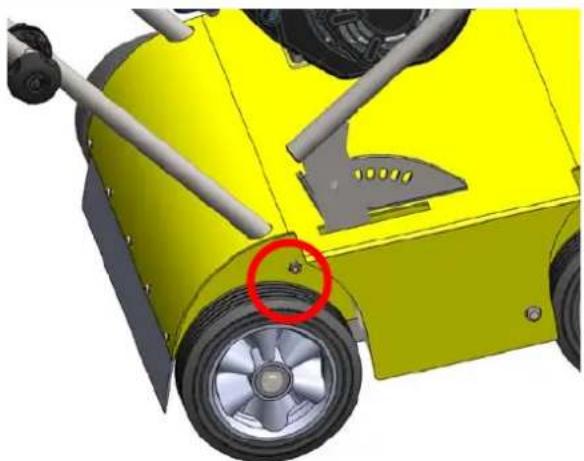

Zamontować dolny uchwyt używając dołączonych śrub. Ilustracja 7.

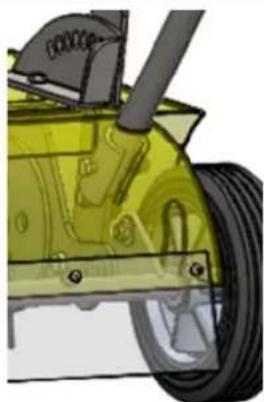

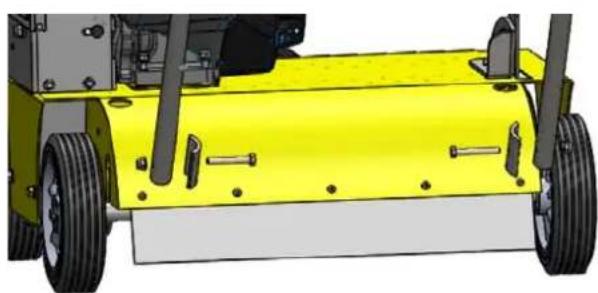

Dolna kierownica musi być wyposażona w płytki napinające wewnątrz. Ilustracja 2 Zamontować górny uchwyt, ustawić w wymaganej pozycji i zabezpieczyć nakrętkami gałkowymi. Patrz ilustracja 3 c.

Obstuga

Przed użyciem należy zastosować się do zaleceń zawartych w instrukcji obsługi silnika

Przed użyciem urządzenia należy usunąć wszystkie ciała obce znajdujące się w pobliżu. Kamienie, szkło i podobne materiały mogą uszkodzić urządzenie. Należy także sprawdzić czy wszystkie śruby są pewnie dokręcone.

Sprawdzić poziom oleju przed uruchomieniem silnika.

Uruchomienie:

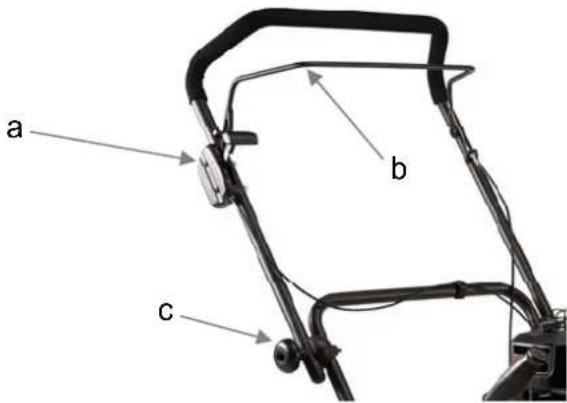

Ustawić manetkę gazu w pozycji ssanie/pełny gaz, ilustracja 3 a.

Następnie należy postępować zgodnie i z instrukcją uruchomienia silnika.

Zatrzymanie:

Ustawić manetkę gazu w pozycji minimum gaz, ilustracja 3 a.

Następnie należy postępować zgodnie i z instrukcją zatrzymania silnika.

Dźwignia sprzęgła na rękojeści uchwytu służy do włączania obracających się noży na dole maszyny. Aby sprzęgło pozwalało przenosić napęd podczas wertykulacji ważne jest to, by rękojeść była mocno przyciśnięta do uchwytu. Ilustracja 3 b.

Obrót noży wyłącza się automatycznie, kiedy rękojeść jest nie przyciskana.

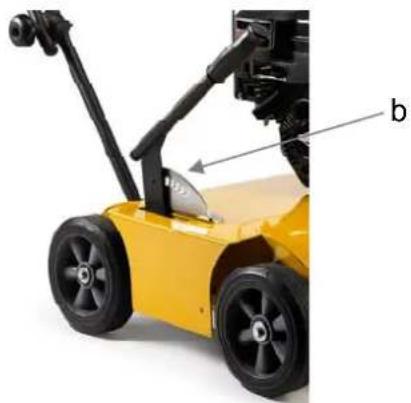

Głębokość roboczą można regulować ustawienie pozycji z prawej strony maszyny (ilustracja 4 b).

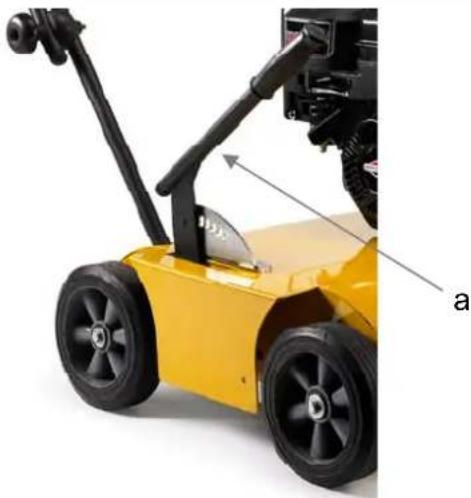

Można podnieść maszynę prawą ręką w pozycję transportową przy użyciu dźwigni(ilustracja 5 a).

Wertykulacja

Wertykulator usuwa mech itp. z trawnika. Wirujące noże urządzenia obracają się w kierunku przemieszczania przez co wprawiają wertykulator w ruch ku przodowi.

Uruchomić silnik i obniżyć maszynę w pozycję „praca” za pomocą dźwigni z prawej strony.

Uwaga! Używaj tylko wczesną wiosną i późną jesienią, gdy gleba jest miękka i wilgotna.

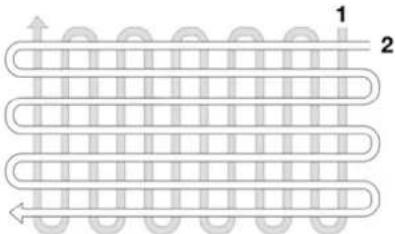

Załączyć sprzęgło rękojeścią i silnik na maksymalną moc. Przemieszczać wertykulator do przodu i do tyłu w poprzek trawnika. Po pierwszej wertykulacji cały mech nie zostanie usunięty z trawnika. W tym wypadku jeśli mech jeszcze pozostaje na trawniku należy powtórzyć zabieg pod kątem 90 stopni w stosunku do poprzedniego. (ilustracja 6).

Ostrzeżenie: Nie używaj skaryfikatora w suchej ziemi. Może to uszkodzić pasek!

Czyszczenie i konserwacja

Po użyciu należy usunąć mech przyczepiony do obudowy. Wyłączyć silnik, zdjąć kabel ze świecy zapłonowej i przechylić maszynę do tyłu. Czyścić spód obudowy za pomocą szczotki.

Przy czyszczeniu wężem z wodą należy używać niskiego ciśnienia, aby nie uszkodzić nalepek ma maszynie. Nie należy także pryskać w kierunku łożysk. Po umyciu dobrze jest uruchomić urządzenie i noże bez obciążenia na krótki okres czasu.

Nigdy nie używać myjki wysokociśnieniowej do czyszczenia wertykulatora.

Powierzchnie zewnętrzne obudowy spryskiwać środkiem antykorozyjnym w sprayu.

Nigdy nie przechyłać maszyny o więcej niż 20 stopni, ponieważ może to spowodować wyciek oleju do cylindra.

Przy konserwacji silnika należy stosować się do instrukcji obsługi silnika.

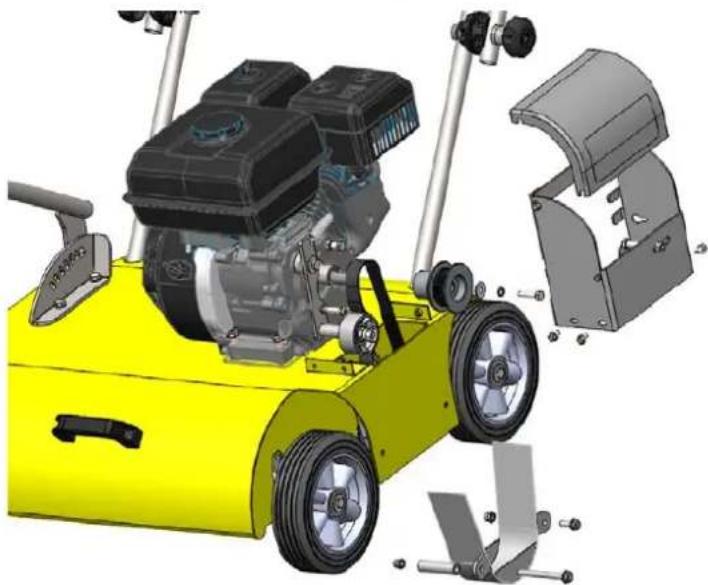

Wymiana paska, patrz Ryc. 8.

Dane techniczne

Model Pro Cut 460
Szerokość robocza (mm)	460
Szerokość całkowita (mm)	700
Długość (mm)	1100
Waga bez paliwa (kg)	66
Średnica wirnika (mm)	210
Prędkość obrotowa wirnika (obr./min.)	2000
Ilość noży tnących	48
Typ noży (mm)	Wahliwe,3
Poziom głośności	83,5
Wibracje na uchwycie (m/s ^2 ) 2,64 - 2,84
