Type de produit	Scarificateur thermique
Marque	Texas
Modèle	Pro Cut 460B
Largeur de travail (mm)	460
Largeur totale (mm)	700
Longueur (mm)	1100
Poids à vide (kg)	66
Moteur	Moteur à essence 4 temps (non spécifié dans la notice)
Diamètre du rotor (mm)	210
Vitesse du rotor (tr/min)	2000
Nombre de lames	48
Type de lame	Fléaux de 3 mm
Niveau sonore (dB)	83,5
Vibration du guidon (m/s²)	2,64 - 2,84
Profondeur de travail réglable	Oui, par poignée sur le côté droit
Position de transport	Oui, relevage par réglage de position
Embrayage des lames	Poignée sur le guidon avec désengagement automatique
Utilisation recommandée	Début de printemps et fin d'automne sur sol humide
Entretien moteur	Suivre manuel du moteur, vérifier huile avant démarrage
Nettoyage	Brosse manuelle ou tuyau basse pression, pas de nettoyeur haute pression
Pièces détachées	Disponibles sur www.texas.dk ou via distributeurs
Sécurité	Arrêt moteur d'urgence, lames en rotation, interdiction aux mineurs

FOIRE AUX QUESTIONS - Pro Cut 460B Texas

Quel type de carburant utiliser pour le moteur ?

Utilisez de l'essence sans plomb habituelle pour moteur 4 temps. Consultez le manuel du moteur pour les recommandations précises.

Comment régler la profondeur de scarification ?

La profondeur de travail se règle à l'aide de la poignée située à droite de la machine. Tournez-la pour ajuster la hauteur des lames.

Puis-je utiliser le scarificateur sur un sol sec ?

Non, l'utilisation sur sol sec est déconseillée car elle peut endommager la courroie. Utilisez-le uniquement lorsque le sol est doux et humide, au début du printemps ou à la fin de l'automne.

Comment nettoyer le scarificateur après utilisation ?

Arrêtez le moteur, retirez le protecteur de bougie, basculez la machine vers l'arrière et nettoyez sous le capot avec une brosse. Vous pouvez utiliser un tuyau basse pression, mais évitez d'arroser directement le porte-lames. N'utilisez jamais de nettoyeur haute pression.

Que faire si les lames ne tournent pas ?

Vérifiez que l'embrayage est correctement actionné : le déclencheur doit être tenu fermement contre le guidon. Si le problème persiste, inspectez la courroie et les connexions. Consultez la figure 8 du manuel pour le remplacement de la courroie.

Comment transporter le scarificateur ?

Relevez la machine en position de transport à l'aide du réglage de position situé à droite de la machine (figure 5,a). Assurez-vous que les lames sont désengagées.

Est-il possible d'utiliser la machine sur une pente ?

L'utilisation sur terrain en pente est dangereuse en raison des lames en rotation. Utilisez la machine uniquement dans des endroits où sa manipulation peut se faire en toute sécurité.

Où trouver des pièces détachées pour le Pro Cut 460B ?

Les schémas de pièces sont disponibles sur le site www.texas.dk. Pour l'achat, contactez votre distributeur ; la liste des distributeurs se trouve également sur le site Texas.

Quelle est la période idéale pour scarifier la pelouse ?

Utilisez le scarificateur au début du printemps et à la fin de l'automne, lorsque le sol est doux et humide. Cela permet de retirer efficacement la mousse sans endommager le gazon.

Comment puis-je arrêter le moteur en urgence ?

Placez la manette de papillon des gaz en position minimale (figure 3,a) et suivez les instructions d'arrêt du moteur. Les lames s'arrêtent automatiquement dès que vous relâchez le déclencheur d'embrayage.

MODE D'EMPLOI Pro Cut 460B Texas

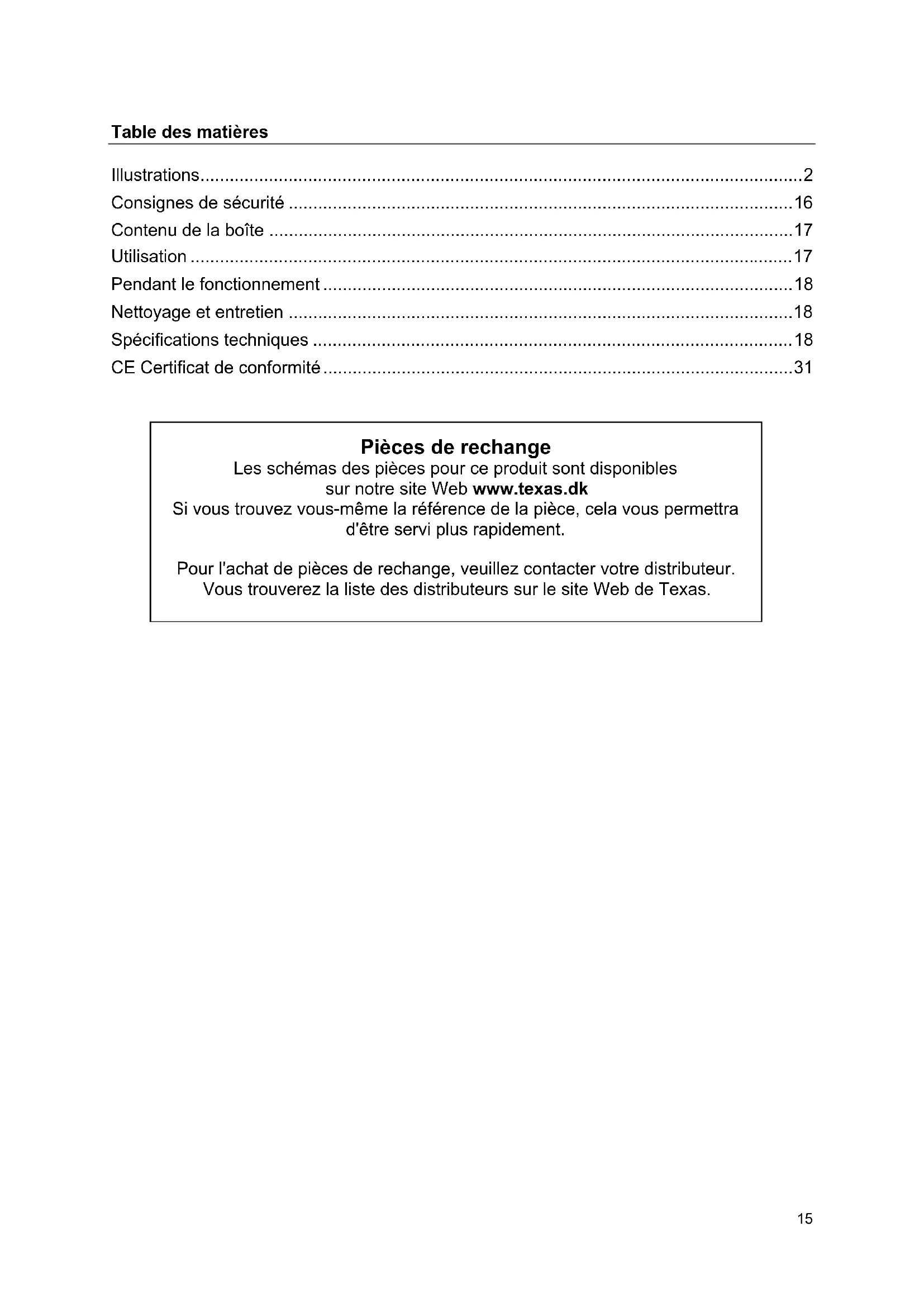

FR Manuel d'utilisation

Consignes de sécurité ....16

Contenu de la boîte ....17

Utilisation 17

Pendant le fonctionnement .... 18

Nettoyage et entretien ....18

Spécifications techniques ....18

CE Certificat de conformité....31

Pièces de rechange

Les schémas des pièces pour ce produit sont disponibles

sur notre site Web www.texas.dk

Si vous trouvez vous-même la référence de la pièce, cela vous permettra d'être servi plus rapidement.

Pour l'achat de pièces de rechange, veuillez contacter votre distributeur.

Vous trouverez la liste des distributeurs sur le site Web de Texas.

Observez scrupuleusement les consignes de sécurité lorsque vous utilisez le scarificateur de gazon. Prenez connaissance des instructions d'utilisation avant de démarrer la machine. Assurez-vous que vous pouvez à tout moment arrêter la machine immédiatement et couper le moteur en cas d'accident. Toutes les instructions de sécurité et d'entretien du scarificateur visent à assurer votre sécurité.

Le scarificateur doit être utilisé uniquement comme le prévoit le présent manuel.

N'utilisez que les accessoires et pièces de rechange du constructeur. L'utilisation de pièces non agréées augmente les risques et est donc interdite. Le fabricant décline toute responsabilité en cas de blessure ou de dommage causé par l'utilisation de pièces non agréées.

La garantie est nulle en cas d'utilisation d'accessoires ou de pièces non agréés.

Avant la première utilisation de la machine, l'utilisateur doit être formé par le distributeur ou une autre personne qualifiée.

L'opérateur de la machine est responsable de la sécurité des autres personnes à proximité. N'utilisez jamais la machine quand d'autres personnes sont à proximité, en particulier des enfants ou des animaux.

La machine ne doit pas être utilisée par des mineurs.

La machine ne doit être prêtée qu'à des personnes habituées à l'utiliser. Le manuel d'utilisation doit toujours accompagner la machine lorsque celle-ci est prêtée à quelqu'un d'autre.

Le scarificateur doit être utilisé uniquement par des personnes reposées et en bonne santé. Si vous êtes fatigué, faites des pauses régulièrement. N'utilisez pas la machine sous l'emprise de l'alcool.

Les unités de commande montées en usine (le câble d'accélérateur de la poignée, par exemple) ne doivent pas être déposées ni découvertes.

Vérifiez toujours que les boulons sont bien serrés avant de démarrer.

Vérifiez les niveaux d'huile avant de démarrer le moteur.

Attention ! Lames en rotation L'utilisation de la machine sur un terrain en pente est dangereuse ! N'utilisez la machine que dans les endroits où sa manipulation peut se faire en toute sécurité.

1. Machine (Figure 1)
2. Manuel d'utilisation et notice du moteur

Le scarificateur est presque prêt à l'emploi. Seul le guidon doit encore être monté.

Fixez le guidon inférieur à l'aide des boulons fournis. Figure 7.

Le guidon inférieur doit être équipé de plaques de tension à l'intérieur. Figure 2

Fixez le guidon supérieur, dépliez le guidon et bloquez-le dans la position requise à l'aide des poignées. Voir la figure 3,c.

Utilisation

Avant utilisation, suivez les instructions de préparation du moteur contenues dans le manuel d'utilisation.

Avant d'utiliser la machine, retirez tous les objets gênants à proximité. Les pierres, le verre, les branches, etc. peuvent endommager le motoculteur. Vérifiez également que tous les boulons sont serrés.

Vérifiez les niveaux d'huile avant de démarrer le moteur.

Démarrage:

Placez la manette de papillon des gaz en position étranglée/pleins gaz, figure 3,a.

Suivez les instructions de démarrage du moteur.

Arrêt:

Placez la manette de papillon des gaz au minimum, figure 3,a.

Suivez les instructions d'arrêt du moteur.

La poignée d'embrayage sur le guidon sert à actionner les lames rotatives sous la machine. Il est important que l'embrayage permette une connexion en fonctionnement, le déclencheur d'embrayage par exemple doit être tenu fermement contre le guidon, (figure 3, b).

Les lames rotatives se désengagent automatiquement lorsque le déclencheur est relâché.

La profondeur de travail peut être réglée à l'aide de la poignée à droite de la machine, (figure 4, b).

La machine peut être levée en position de transport à l'aide de la réglages de position à droite de la machine, (figure 5, a).

Pendant le fonctionnement

Le scarificateur sert à détacher la mousse, etc. du gazon. Les lames de la machine tournent dans la direction du déplacement, ce qui contribue à propulser la machine vers l'avant.

Remarque! Utilisez-le uniquement au début du printemps et à la fin de l'automne, lorsque le sol est doux et humide.

Démarrez le moteur et abaissez la machine en position de travail à l'aide de la poignée à droite de la machine. Actionnez le déclencheur d'embrayage et embrayez complètement le moteur. Avancez et reculez le scarificateur sur le gazon. Après la première aération, retirez les mousses décollées du gazon. S'il reste de la mousse dans le gazon, aérez-le une nouvelle fois à un angle de 90 degrés par rapport à l'aération précédente (voir figure 6).

Avertissement: N'utilisez pas le scarificateur dans un sol sec. Cela peut endommager la ceinture!

Nettoyage et entretien

Après utilisation, retirez toute trace de mousse sur le capot. Arrêtez le moteur, retirez le protecteur de bougie et basculez la machine vers l'arrière. Nettoyez sous le capot avec une brosse.

Si vous nettoyez la machine avec un tuyau, utilisez un tuyau basse pression pour éviter d'endommager les autocollants de la machine. Évitez également d'arroser directement le porte-lames. Une fois la machine lavée, nous vous conseillons de la démarrer et de faire tourner les lames du rotor sans résistance pour une courte durée.

N'utilisez jamais de nettoyeur haute pression pour nettoyer le scarificateur.

Appliquez un spray anti-corrosion sur les parties exposées.

Ne basculez jamais la machine à plus de 20 degrés car cela peut provoquer des fuites d'huile dans le cylindre.

Suivez les instructions du manuel du moteur pour l'entretien du moteur. Pour le remplacement de la sangle, voir la figure 8.

Spécifications techniques

Modèle Pro Cut 460
Largeur de travail (mm)	460
Largeur totale (mm)	700
Longueur (mm)	1100
Poids à vide (kg)	66
Diamètre du rotor (mm)	210
Vitesse du rotor (tours/min)	2000
Nombre de lames 48
Type de lame (mm)	Fléaux,3
Bruit pour l'utilisateur	83,5
Vibration du guidon (m/s ^2 ) 2,64 - 2,84
