Produkttype	Termisk skarifikator
Mærke	Texas
Model	Pro Cut 460B
Arbejdsbredde (mm)	460
Total bredde (mm)	700
Længde (mm)	1100
Tomvægt (kg)	66
Motor	4-takts benzinmotor (ikke specificeret i manualen)
Rotordiameter (mm)	210
Rotorhastighed (o/min)	2000
Antal knive	48
Knivtype	3 mm slagknive
Lydniveau (dB)	83,5
Vibration i styret (m/s²)	2,64 - 2,84
Justerbar arbejdsdybde	Ja, med håndtag på højre side
Transportposition	Ja, løft ved positionsjustering
Kobling til knive	Håndtag på styret med automatisk frakobling
Anbefalet brug	Tidligt forår og sent efterår på fugtig jord
Motorvedligeholdelse	Følg motorens manual, kontroller olie før start
Rengøring	Manuel børste eller lavtryksslange, ingen højtryksrenser
Reservedele	Fås på www.texas.dk eller via forhandlere
Sikkerhed	Nødstop af motor, roterende knive, forbud mod mindreårige

Ofte stillede spørgsmål - Pro Cut 460B Texas

Hvilken type brændstof skal bruges til motoren?

Brug almindelig blyfri benzin til 4-takts motor. Se motorens manual for præcise anbefalinger.

Hvordan justeres skarifikationsdybden?

Arbejdsdybden justeres med håndtaget på højre side af maskinen. Drej det for at justere knivenes højde.

Kan jeg bruge skarifikatoren på tør jord?

Nej, brug på tør jord frarådes, da det kan beskadige remmen. Brug den kun når jorden er blød og fugtig, tidligt forår eller sent efterår.

Hvordan rengøres skarifikatoren efter brug?

Stop motoren, fjern tændrørsbeskytteren, vip maskinen bagud og rengør under dækslet med en børste. Du kan bruge en lavtryksslange, men undgå at sprøjte direkte på knivholderen. Brug aldrig en højtryksrenser.

Hvad gør jeg, hvis knivene ikke drejer?

Kontroller at koblingen er korrekt aktiveret: udløseren skal holdes fast mod styret. Hvis problemet fortsætter, inspicér rem og forbindelser. Se figur 8 i manualen for udskiftning af rem.

Hvordan transporteres skarifikatoren?

Løft maskinen til transportposition med positionsjusteringen på højre side af maskinen (figur 5,a). Sørg for at knivene er frakoblede.

Er det muligt at bruge maskinen på en skråning?

Brug på skråt terræn er farligt på grund af roterende knive. Brug kun maskinen på steder, hvor den kan håndteres sikkert.

Hvor finder jeg reservedele til Pro Cut 460B?

Delediagrammer er tilgængelige på www.texas.dk. For køb, kontakt din forhandler; forhandlerlisten findes også på Texas hjemmeside.

Hvornår er det ideelle tidspunkt at skarificere græsplænen?

Brug skarifikatoren tidligt forår og sent efterår, når jorden er blød og fugtig. Det fjerner effektivt mos uden at beskadige græsset.

Hvordan stopper jeg motoren i nødstilfælde?

Sæt gashåndtaget på minimum (figur 3,a) og følg instruktionerne for motorstop. Knivene stopper automatisk, når du slipper koblingsudløseren.

BRUGSANVISNING Pro Cut 460B Texas

DK Betjeningsvejledning

GB User Manual

Sikkerhedsforskrifter 4

Kassens indhold 5

Brug 5

Kørsel med plænelufter:....6

Reservedelstegning over alle Texas' produkter findes på vores hjemmeside www.texas.dk. Finder du selv varenumre, giver det en hurtigere ekspedition.

Reservedele kan købes online på www.texas.dk eller kontakt din nærmeste forhandler. Du finder forhandlerliste på www.texas.dk

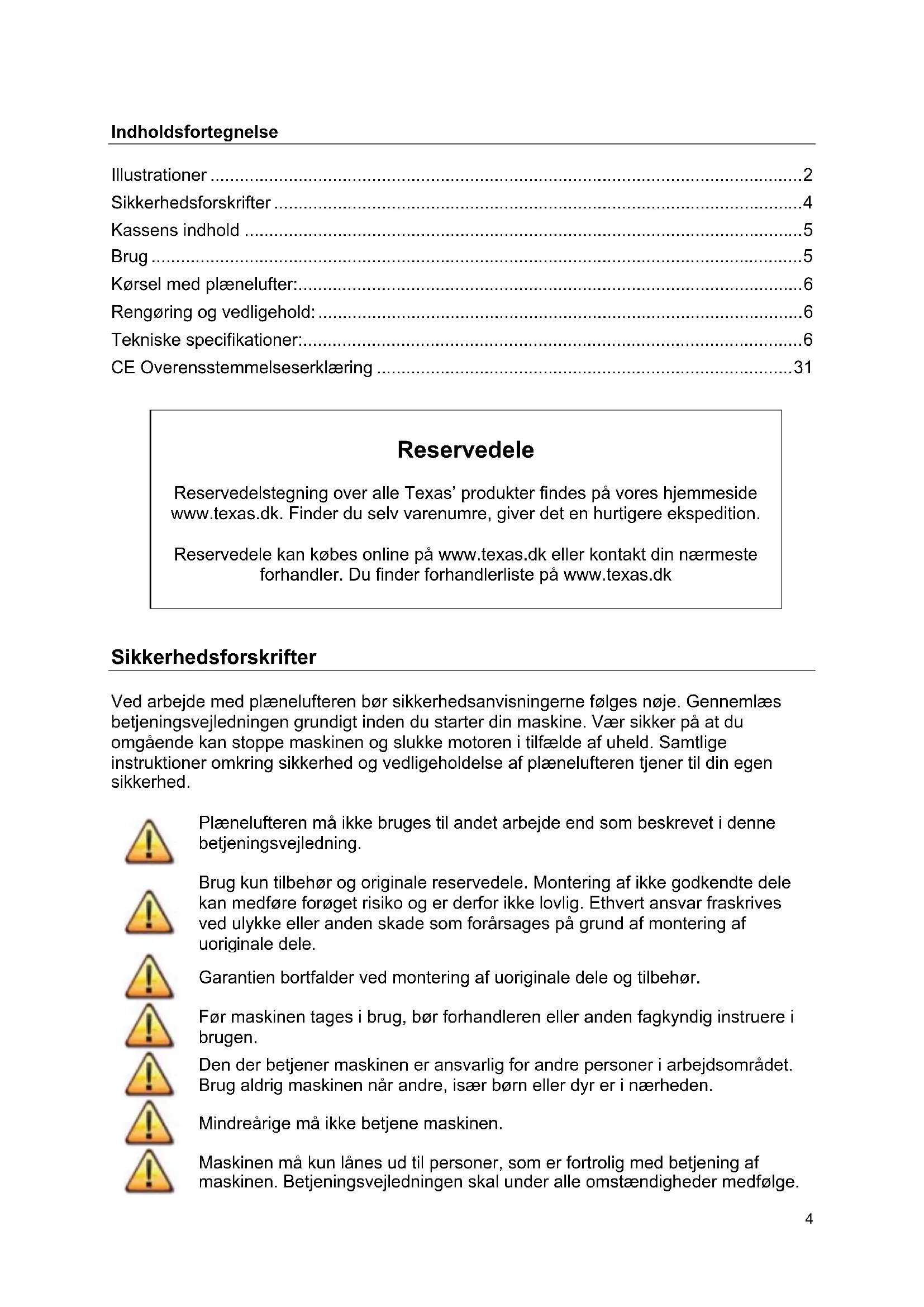

Sikkerhedsforskrifter

Ved arbejde med plænelufteren bør sikkerhedsanvisningerne følges nøje. Gennemlæs betjeningsvejledningen grundigt inden du starter din maskine. Vær sikker på at du omgående kan stoppe maskinen og slukke motoren i tilfælde af uheld. Samtlige instruktioner omkring sikkerhed og vedligeholdelse af plænelufteren tjener til din egen sikkerhed.

Plænelufteren må ikke bruges til andet arbejde end som beskrevet i denne betjeningsvejledning.

Brug kun tilbehør og originale reservedele. Montering af ikke godkendte dele kan medføre forøget risiko og er derfor ikke lovlig. Ethvert ansvar fraskrives ved ulykke eller anden skade som forårsages på grund af montering af uoriginale dele.

Garantien bortfalder ved montering af uoriginale dele og tilbehør.

Før maskinen tages i brug, bør forhandleren eller anden fagkyndig instruere i brugen.

Den der betjener maskinen er ansvarlig for andre personer i arbejdsområdet. Brug aldrig maskinen når andre, især børn eller dyr er i nærheden.

Mindreårige må ikke betjene maskinen.

Maskinen må kun lånes ud til personer, som er fortrolig med betjening af maskinen. Betjeningsvejledningen skal under alle omstændigheder medfølge.

Plænelufteren må kun betjenes af personer, som er udhvilede, raske og i god form. Hvis arbejdet er udmattende, bør der holdes jævnlige pauser. Efter indtagelse af alkohol må der ikke arbejdes med maskinen.

De, fra fabrikken monterede styreenheder, som f.eks. koblingskablet fra håndtaget må ikke fjernes eller afdækkes.

Check altid før start, at bolte og møtrikker er spændt.

Kontroller oliemængden inden start af motoren.

Arbejde med maskinen på stejle skråninger er farligt! Benyt kun maskinen på områder, hvor den kan håndteres sikkert!

Kassens indhold

1. Maskine (Figur 1)
2. Betjeningsvejledning og motorvejledning

Plænelufteren er næsten klar til brug, kun styret skal monteres.

Understyret skal monteres med bespændingsplader indvendigt. Figur 2.

Monter overstyret og fold styret op og spænd det fast i den ønskede position, med grebene figur 3, c.

Brug

Inden brug følges motorvejledningens anvisninger for klargøring af motor.

Inden brug skal alle fremmedlegemer fjernes fra området. Sten, glas, grene og lignende kan skade maskinen. Kontroller samtidig at bolte på maskinen er efterspændt.

Kontroller oliemængden på motoren inden start.

Start: Sæt gashåndtaget på choker / fuld gas, figur 3, a.

Følg motorens anvisninger for start.

Stop: Sæt gashåndtaget på minimum gas, figur 3, a.

Følg motorens anvisninger for stop.

Koblingsgrebet på styret aktiverer knivrotoren under maskinen. Det er vigtigt at koblingsgrebet er tilkoblet helt under drift dvs. grebet skal holdes helt ind til styret.

Figur 3, b.

Knivrotoren frakobles automatisk, när grebet slippes.

Arbejdsdybden justeres med positionsskiven på højre side af maskinen, (figur 4, b).

Maskinen hæves til transportstilling med grebet på højre side af maskinen, (figur 5, a)

Kørsel med plænelufter:

Plænelufteren er beregnet til at løsne mos mv. i græsplæner. Maskinens knivrotor rotorer med kørselsretningen, og hjælper derfor med til at bevæge maskinen fremad.

OBS! Brug den kun i tidligt forår eller sent efterår, hvor jorden er blød og fugtig.

Start motoren og sænk maskinen til arbejdsposition med håndgrebet på højre side. Aktiver koblingshåndtaget og giv motoren fuld gas. Kør nu med plænelufteren frem og tilbage på græsplænen. Efter første kørsel fjernes den løsnede mos fra plænen. Hvis der stadig er mos i plænen, kan der køres en gang mere med maskinen, på kryds af den første behandling, se figur 6.

Advarsel: Brug ikke plænelufteren i hård tør jord. Dette kan beskadige remmen.

Efter brug bør maskinen rengøres for fasthængende mos under skjoldt. Stop motoren, afmonter tændrørshætten og vip maskinen bagover. Rengør maskinen under skjoldt med en børste.

Hvis maskinen rengøres med en vandslange, undgå da at sprøjte med for højt tryk, så maskinens klistermærker tager skade. Undgå tillige at sprøjte direkte på knivrotorens lejer. Efter vask er det en god ide at starte maskinen og lade knivrotoren køre ubelastet i et kort stykke tid.

Brug aldrig en højtryksrenser til rengøring af plænelufteren.

Spray udsatte områder med en korrosionsbeskyttende spray.

Vip aldrig maskinen mere end 20 grader, da olien kan løbe over ind i cylinderen.

Følg motorvejledningen for vedligeholdelse af motoren.

For udskiftning af rem, se figur 8.

Tekniske specifikationer:

Model Pro Cut 460
Arbejdsbredde (mm)	460
Totalbredde (mm)	700
Total længde (mm)	1100
Tør vægt (kg)	66
Rotor diameter (mm)	210
Rotorhastighed (omdr/min)	2000
Antal knive (stk)	48
Knivtype (mm)	Slagler, 3
Støj ved bruger (db(A))	83,5
Vibration i betjeningsgreb (m/s ^2 ) 2,64 - 2,84
