Produkttyp	Thermischer Vertikutierer
Marke	Texas
Modell	Pro Cut 460B
Arbeitsbreite (mm)	460
Gesamtbreite (mm)	700
Länge (mm)	1100
Leergewicht (kg)	66
Motor	Viertakt-Benzinmotor (in der Anleitung nicht näher bezeichnet)
Rotordurchmesser (mm)	210
Rotordrehzahl (U/min)	2000
Anzahl Messer	48
Messertyp	3 mm Schlegel
Schalldruckpegel (dB)	83,5
Lenkervibration (m/s²)	2,64 - 2,84
Verstellbare Arbeitstiefe	Ja, durch Griff auf der rechten Seite
Transportstellung	Ja, Anheben durch Positionseinstellung
Messerkupplung	Griff am Lenker mit automatischer Auskupplung
Empfohlene Nutzung	Frühjahr und Spätherbst auf feuchtem Boden
Motorwartung	Motorhandbuch befolgen, Öl vor dem Start prüfen
Reinigung	Handbürste oder Niederdruckschlauch, kein Hochdruckreiniger
Ersatzteile	Erhältlich auf www.texas.dk oder über Händler
Sicherheit	Not-Aus des Motors, rotierende Messer, Verbot für Minderjährige

Häufig gestellte Fragen - Pro Cut 460B Texas

Welche Kraftstoffart für den Motor verwenden?

Verwenden Sie übliches bleifreies Benzin für Viertaktmotoren. Beachten Sie das Motorhandbuch für genaue Empfehlungen.

Wie stelle ich die Vertikutiertiefe ein?

Die Arbeitstiefe wird mit dem Griff auf der rechten Seite der Maschine eingestellt. Drehen Sie ihn, um die Höhe der Messer anzupassen.

Kann ich den Vertikutierer auf trockenem Boden verwenden?

Nein, die Verwendung auf trockenem Boden wird nicht empfohlen, da sie den Riemen beschädigen kann. Verwenden Sie es nur, wenn der Boden weich und feucht ist, im zeitigen Frühjahr oder Spätherbst.

Wie reinige ich den Vertikutierer nach dem Gebrauch?

Stellen Sie den Motor ab, entfernen Sie den Kerzenschutz, kippen Sie die Maschine nach hinten und reinigen Sie unter der Abdeckung mit einer Bürste. Sie können einen Niederdruckschlauch verwenden, aber vermeiden Sie direktes Besprühen der Messerhalterung. Verwenden Sie niemals einen Hochdruckreiniger.

Was tun, wenn die Messer nicht drehen?

Überprüfen Sie, ob die Kupplung richtig betätigt ist: Der Auslöser muss fest gegen den Lenker gedrückt werden. Wenn das Problem weiterhin besteht, überprüfen Sie den Riemen und die Anschlüsse. Siehe Abbildung 8 im Handbuch für den Riemenwechsel.

Wie transportiere ich den Vertikutierer?

Heben Sie die Maschine in die Transportstellung, indem Sie die Positionseinstellung auf der rechten Seite der Maschine verwenden (Abbildung 5,a). Stellen Sie sicher, dass die Messer ausgekuppelt sind.

Ist es möglich, die Maschine an einem Hang zu verwenden?

Die Verwendung auf abschüssigem Gelände ist aufgrund der rotierenden Messer gefährlich. Verwenden Sie die Maschine nur an Orten, an denen sie sicher bedient werden kann.

Wo finde ich Ersatzteile für den Pro Cut 460B?

Die Ersatzteilzeichnungen sind auf der Website www.texas.dk verfügbar. Für den Kauf kontaktieren Sie Ihren Händler; die Händlerliste finden Sie ebenfalls auf der Texas-Website.

Was ist der ideale Zeitpunkt zum Vertikutieren des Rasens?

Verwenden Sie den Vertikutierer im zeitigen Frühjahr und im Spätherbst, wenn der Boden weich und feucht ist. Dadurch wird Moos effektiv entfernt, ohne den Rasen zu beschädigen.

Wie kann ich den Motor im Notfall abstellen?

Stellen Sie den Gashebel auf die Minimalposition (Abbildung 3,a) und befolgen Sie die Anweisungen zum Abstellen des Motors. Die Messer stoppen automatisch, sobald Sie den Kupplungsauslöser loslassen.

BEDIENUNGSANLEITUNG Pro Cut 460B Texas

DE Bedienungsanleitung

Sicherheitsvorkehrungen 12

Kartoninhalt....13

Anwendung....13

Während des Betriebs 14

Reinigung und Wartung 14

Technische Daten....14

CE Konformitätserklärung....31

Ersatzteile

Eine Teileliste und Explosionszeichnungen sind auf unserer Website

www.texas.dk zu finden

Wenn Sie die Teilenummern selbst ermitteln, erleichtert uns das den Service.

Für den Kauf von Ersatzteilen nehmen Sie bitte mit Ihrem Händler Kontakt auf.

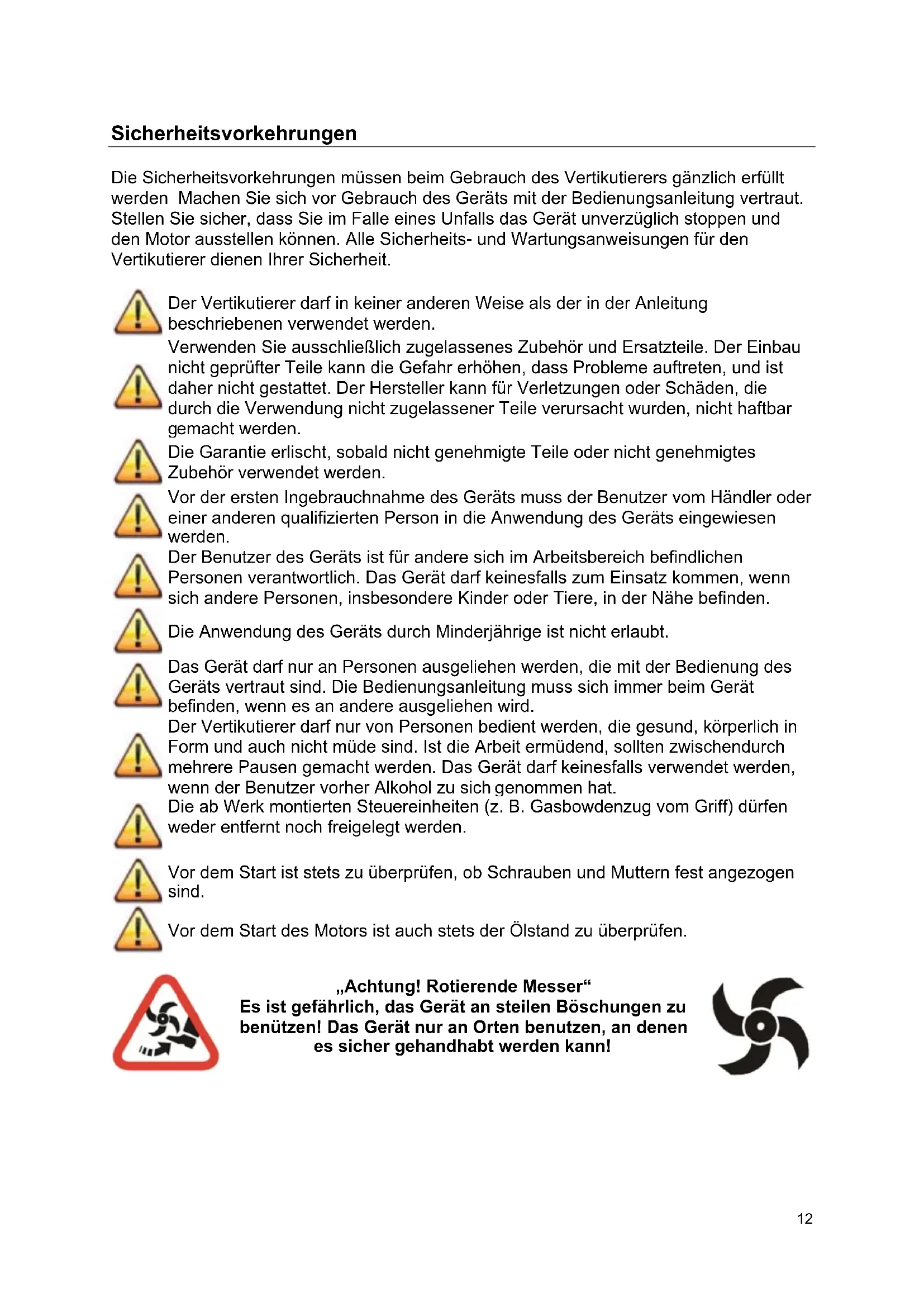

Die Sicherheitsvorkehrungen müssen beim Gebrauch des Vertikutierers gänzlich erfüllt werden Machen Sie sich vor Gebrauch des Geräts mit der Bedienungsanleitung vertraut. Stellen Sie sicher, dass Sie im Falle eines Unfalls das Gerät unverzüglich stoppen und den Motor ausstellen können. Alle Sicherheits- und Wartungsanweisungen für den Vertikutierer dienen Ihrer Sicherheit.

Der Vertikutierer darf in keiner anderen Weise als der in der Anleitung beschriebenen verwendet werden.

Verwenden Sie ausschließlich zugelassenes Zubehör und Ersatzteile. Der Einbau nicht geprüfter Teile kann die Gefahr erhöhen, dass Probleme auftreten, und ist daher nicht gestattet. Der Hersteller kann für Verletzungen oder Schäden, die durch die Verwendung nicht zugelassener Teile verursacht wurden, nicht haftbar gemacht werden.

Die Garantie erlischt, sobald nicht genehmigte Teile oder nicht genehmigtes Zubehör verwendet werden.

Vor der ersten Ingebrauchnahme des Geräts muss der Benutzer vom Händler oder einer anderen qualifizierten Person in die Anwendung des Geräts eingewiesen werden.

Der Benutzer des Geräts ist für andere sich im Arbeitsbereich befindlichen Personen verantwortlich. Das Gerät darf keinesfalls zum Einsatz kommen, wenn sich andere Personen, insbesondere Kinder oder Tiere, in der Nähe befinden.

Die Anwendung des Geräts durch Minderjährige ist nicht erlaubt.

Das Gerät darf nur an Personen ausgeliehen werden, die mit der Bedienung des Geräts vertraut sind. Die Bedienungsanleitung muss sich immer beim Gerät befinden, wenn es an andere ausgeliehen wird.

Der Vertikutierer darf nur von Personen bedient werden, die gesund, körperlich in Form und auch nicht müde sind. Ist die Arbeit ermüdend, sollten zwischendurch mehrere Pausen gemacht werden. Das Gerät darf keinesfalls verwendet werden, wenn der Benutzer vorher Alkohol zu sich genommen hat.

Die ab Werk montierten Steuereinheiten (z. B. Gasbowdenzug vom Griff) dürfen weder entfernt noch freigelegt werden.

Vor dem Start ist stets zu überprüfen, ob Schrauben und Muttern fest angezogen sind.

Vor dem Start des Motors ist auch stets der Ölstand zu überprüfen.

„Achtung! Rotierende Messer“ Es ist gefährlich, das Gerät an steilen Böschungen zu benützen! Das Gerät nur an Orten benutzen, an denen es sicher gehandhabt werden kann!

Kartoninhalt

1. Gerät (Abb. 1)
2. Bedienungsanleitung und Anleitung für den Motor

Der Vertikutierer ist nahezu betriebsbereit, nur der Führungsholm ist noch anzubringen. Den unteren Teil des Führungsholms mit den beiliegenden Schrauben befestigen (Abb. 7). Unter Teil des Führungsholms muss mit von innen Spannplatten befestigt werden (Abb. 2) Dann den oberen Teil anbringen, den Führungsholm ausklappen und mithilfe der Griffe in der gewünschten Position festsetzen (Abb. 3, c).

Anwendung

Bevor das Gerät zum Einsatz kommen kann, sind die Anweisungen über die Vorbereitung des Motors in der Bedienungsanleitung für den Motor zu befolgen.

Vor dem Gebrauch des Geräts sind alle in der Nähe befindlichen Fremdkörper zu entfernen. Steine, Glas, Zweige und ähnliche Gegenständen können das Gerät beschädigen. Überprüfen Sie auch, ob alle Schrauben festgezogen sind.

Vor dem Start des Motors ist stets der Ölstand zu überprüfen.

Start:

Den Gashebel auf Choker / Vollgas stellen, Abbildung 3, a. Anweisungen für den Motorstart befolgen.

Stopp:

Den Gashebel auf Minimum stellen, Abbildung 3, a. Anweisungen für den Motorstopp befolgen.

Der Kupplungsgriff am Griff wird verwendet, um die rotierenden Messer unter dem Gerät zu aktivieren. Wichtig ist, dass die Kupplung während des Betriebs betätigt werden kann, d. h., dass der Kupplungsgriff gegen den Griff gehalten werden kann (Abbildung 3, b).

Die rotierenden Messer werden automatisch deaktiviert, sobald der Kupplungsgriff losgelassen wird.

Die Arbeitstiefe lässt sich durch Betätigen des Positionseinstellungen auf der rechten Seite des Geräts einstellen (Abbildung 4, b).

Durch Betätigen des Griffs auf der rechten Seite lässt sich das Gerät in Transportposition heben (Abbildung 5, a).

Der Vertikutierer dient zum Entfernen von Moos usw. aus dem Rasen. Die Messer rotieren in Fahrtrichtung und sorgen somit dafür, das Gerät vorwärts zu bewegen.

Hinweis! Verwenden Sie es nur im frühen Frühling und Spätherbst, wenn der Boden weich und feucht ist.

Den Motor starten und das Gerät durch Betätigen des Griffs auf der rechten Seite in Arbeitsposition absenken. Den Kupplungsgriff aktivieren und den Motor ganz einkuppeln. Mit dem Vertikutierer vorwärts und rückwärts über die Rasenfläche ‚fahren‘. Nach der ersten Belüftung das Moos vom Rasen entfernen. Sollte sich noch immer Moos im Rasen befinden, wird der gesamte Vorgang wiederholt, und zwar in einem Winkel von 90° zur vorigen Belüftung (siehe Abbildung 6).

Warnung: Verwenden Sie der Vertikutierer nicht in trockenen Böden. Dies kann den Gürtel beschädigen!

Reinigung und Wartung

Nach dem Gebrauch muss das am Gehäuse hängende Moos entfernt werden. Dazu den Motor stoppen, den Zündkerzenschutz entfernen und das Gerät nach hinten kippen. Dann mit einer Bürste das Gehäuse reinigen.

Beim Reinigen des Geräts mit Hilfe eines Schlauchs muss mit niedrigem Druck gearbeitet werden, um die Aufkleber am Gerät nicht zu beschädigen. Es muss vermieden werden, direkt auf das Lager der Rotorwalze zu spritzen. Nach der Reinigung empfiehlt es sich, die Maschine zu starten und die Rotorwalze ohne Widerstand für kurze Zeit laufen zu lassen.

Niemals einen Hochdruckreiniger zum Reinigen des Vertikutierers verwenden.

Exponierte Stellen mit Korrosionsschutzspray besprühen.

Das Gerät niemals um mehr als 20° kippen, da sonst Öl in den Zylinder laufen kann. Bei Wartung des Motors ist die Anleitung für den Motor zu befolgen. Für den Riemenwechsel siehe Abbildung 8.

Technische Daten

Modell Pro Cut 460
Arbeitsbreite (mm)	460
Gesamtbreite (mm)	700
Länge (mm)	1100
Gewicht ohne Kraftstoff (kg)	66
Rotordurchmesser (mm)	210
Rotorgeschwindigkeit (U/min)	2000
Anzahl Messer	48
Klingentyp (mm)	Schlegel, 3
Lautstärke für Benutzer	83,5
Vibration im Griff (m/s ^2 )	2,64 - 2,84
