Marke	Texas
Modell	Pro Cut 460BS
Produkttyp	Vertikutierer (Rasenbelüfter)
Arbeitsbreite	460 mm
Gesamtbreite	700 mm
Gesamtlänge	1100 mm
Leergewicht	66 kg
Rotordurchmesser	210 mm
Rotordrehzahl	2000 U/min
Anzahl Messer	48
Messertyp	Schlegel (3 mm)
Schalldruckpegel	83,5 dB(A)
Vibrationen am Handgriff	2,64 - 2,84 m/s²
Antrieb	4-Takt-Benzinmotor
Tiefeneinstellung	Ja, seitlicher Hebel
Kupplung	Kupplungsgriff am Lenker
Sicherheit	Automatischer Messerstopp beim Loslassen des Griffs
Empfohlene Verwendung	Frühjahr und Herbst, weicher und feuchter Boden
Reinigung	Bürste, Niederdruckwasserstrahl, Korrosionsschutzspray
Motorwartung	Öl und Schrauben vor jeder Nutzung prüfen
Ersatzteile	Erhältlich über Texas-Händler (Website)
Garantie	Keine Garantie bei Verwendung nicht zugelassener Teile

Häufig gestellte Fragen - Pro Cut 460BS Texas

Wie montiere ich den Lenker des Vertikutierers Texas Pro Cut 460BS ?

Befestigen Sie den unteren Lenker mit den mitgelieferten Schrauben, wobei Sie die Spannplatten innen anbringen. Befestigen Sie dann den oberen Lenker, klappen Sie ihn aus und arretieren Sie ihn mit den Griffen in der gewünschten Position. Siehe Abbildungen 2 und 3 im Handbuch für weitere Details.

Wie starte ich den Motor des Vertikutierers?

Stellen Sie den Gashebel auf Choke (Vollgas) und folgen Sie den Startanweisungen im Motorhandbuch. Stellen Sie sicher, dass alle Schrauben festgezogen sind und der Ölstand korrekt ist, bevor Sie starten.

Wie stoppe ich den Vertikutierer?

Stellen Sie den Gashebel auf Leerlauf und folgen Sie den Anweisungen zum Abstellen des Motors. Lassen Sie den Kupplungsgriff los, um die Messer auszukuppeln.

Wie stelle ich die Arbeitstiefe ein?

Verwenden Sie den Hebel auf der rechten Seite der Maschine (Abb. 4,b) zur Einstellung der Arbeitstiefe. Die Maschine kann auch mit einer anderen Einstellung in Transportstellung angehoben werden (Abb. 5,a).

Wann sollte der Vertikutierer verwendet werden?

Verwenden Sie den Vertikutierer nur im Frühjahr und im Herbst, wenn der Boden weich und feucht ist. Vermeiden Sie die Verwendung auf trockenem Boden, da dies den Riemen beschädigen kann.

Was tun, wenn der Boden trocken ist?

Verwenden Sie den Vertikutierer nicht auf trockenem Boden. Warten Sie, bis der Boden feucht ist, oder bewässern Sie ihn leicht vor dem Belüften, um den Riemen nicht zu beschädigen.

Wie reinige ich den Vertikutierer nach dem Gebrauch?

Stellen Sie den Motor ab, entfernen Sie den Zündkerzenschutz, kippen Sie die Maschine nach hinten und bürsten Sie unter der Abdeckung. Sie können einen Niederdruckschlauch verwenden, aber vermeiden Sie direktes Besprühen des Messerträgers. Tragen Sie Korrosionsschutzspray auf die freiliegenden Teile auf. Verwenden Sie niemals einen Hochdruckreiniger.

Wie ersetze ich den Riemen?

Zum Austausch des Riemens siehe Abbildung 8 im Benutzerhandbuch. Befolgen Sie die dortigen Anweisungen. Wenn Sie sich unsicher sind, wenden Sie sich an Ihren Händler.

Wo finde ich Ersatzteile für den Texas Pro Cut 460BS?

Die Ersatzteilzeichnungen sind auf www.texas.dk verfügbar. Zum Kauf von Teilen kontaktieren Sie Ihren Händler. Eine Händlerliste finden Sie auf der Texas-Website.

Was sind die wichtigsten Sicherheitshinweise?

Lesen Sie vor der Nutzung das Handbuch. Verwenden Sie die Maschine niemals in der Nähe von Personen, insbesondere Kindern. Benutzen Sie sie nicht, wenn Sie müde sind oder unter Alkoholeinfluss stehen. Überprüfen Sie vor jeder Nutzung die Schrauben und den Ölstand. Verwenden Sie nur vom Hersteller zugelassene Teile.

BEDIENUNGSANLEITUNG Pro Cut 460BS Texas

DE Bedienungsanleitung

Sicherheitsvorkehrungen 12

Kartoninhalt....13

Anwendung....13

Während des Betriebs 14

Reinigung und Wartung 14

Technische Daten....14

CE Konformitätserklärung....31

Ersatzteile

Eine Teileliste und Explosionszeichnungen sind auf unserer Website

www.texas.dk zu finden

Wenn Sie die Teilenummern selbst ermitteln, erleichtert uns das den Service.

Für den Kauf von Ersatzteilen nehmen Sie bitte mit Ihrem Händler Kontakt auf.

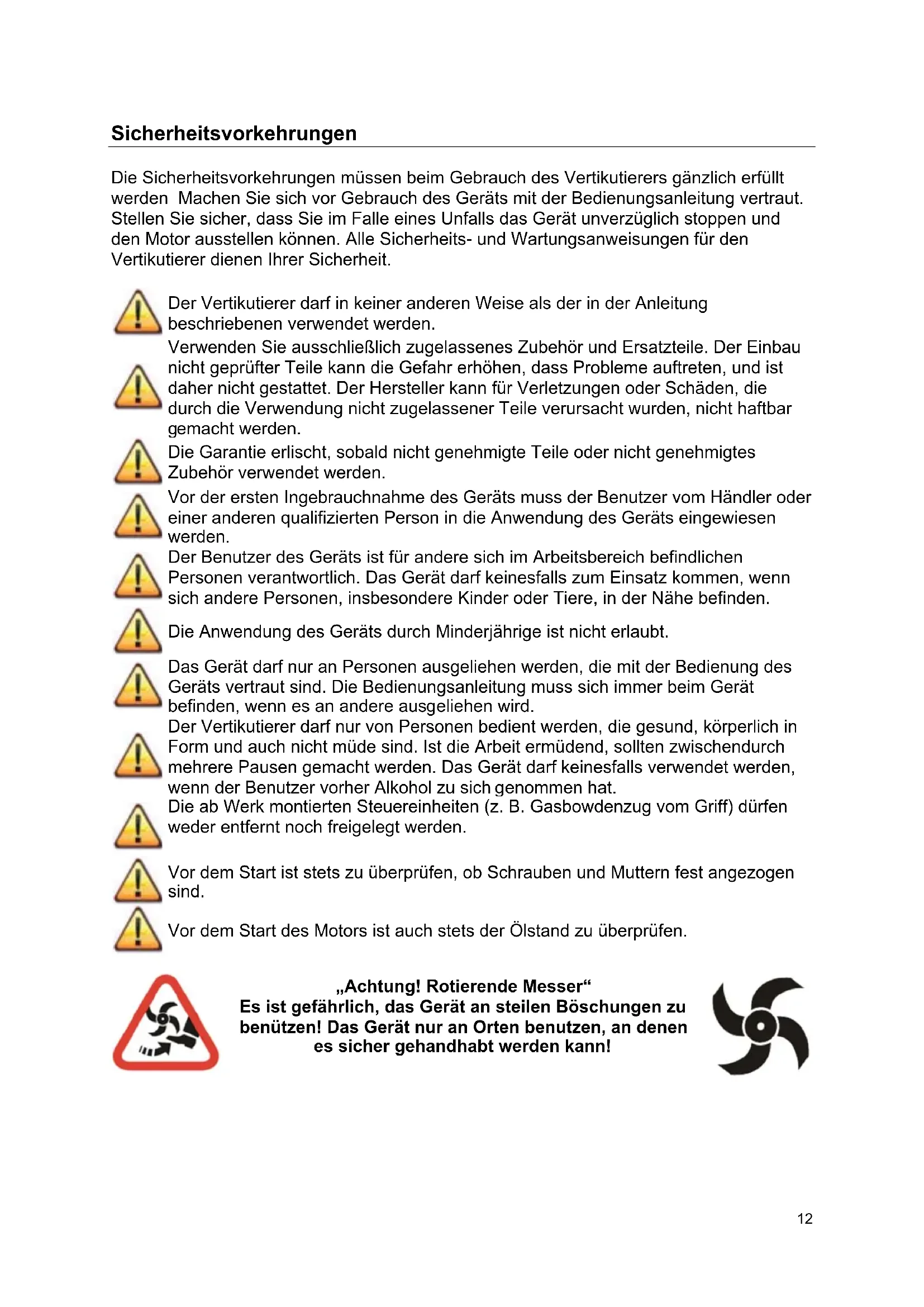

Die Sicherheitsvorkehrungen müssen beim Gebrauch des Vertikutierers gänzlich erfüllt werden Machen Sie sich vor Gebrauch des Geräts mit der Bedienungsanleitung vertraut. Stellen Sie sicher, dass Sie im Falle eines Unfalls das Gerät unverzüglich stoppen und den Motor ausstellen können. Alle Sicherheits- und Wartungsanweisungen für den Vertikutierer dienen Ihrer Sicherheit.

Der Vertikutierer darf in keiner anderen Weise als der in der Anleitung beschriebenen verwendet werden.

Verwenden Sie ausschließlich zugelassenes Zubehör und Ersatzteile. Der Einbau nicht geprüfter Teile kann die Gefahr erhöhen, dass Probleme auftreten, und ist daher nicht gestattet. Der Hersteller kann für Verletzungen oder Schäden, die durch die Verwendung nicht zugelassener Teile verursacht wurden, nicht haftbar gemacht werden.

Die Garantie erlischt, sobald nicht genehmigte Teile oder nicht genehmigtes Zubehör verwendet werden.

Vor der ersten Ingebrauchnahme des Geräts muss der Benutzer vom Händler oder einer anderen qualifizierten Person in die Anwendung des Geräts eingewiesen werden.

Der Benutzer des Geräts ist für andere sich im Arbeitsbereich befindlichen Personen verantwortlich. Das Gerät darf keinesfalls zum Einsatz kommen, wenn sich andere Personen, insbesondere Kinder oder Tiere, in der Nähe befinden.

Die Anwendung des Geräts durch Minderjährige ist nicht erlaubt.

Das Gerät darf nur an Personen ausgeliehen werden, die mit der Bedienung des Geräts vertraut sind. Die Bedienungsanleitung muss sich immer beim Gerät befinden, wenn es an andere ausgeliehen wird.

Der Vertikutierer darf nur von Personen bedient werden, die gesund, körperlich in Form und auch nicht müde sind. Ist die Arbeit ermüdend, sollten zwischendurch mehrere Pausen gemacht werden. Das Gerät darf keinesfalls verwendet werden, wenn der Benutzer vorher Alkohol zu sich genommen hat.

Die ab Werk montierten Steuereinheiten (z. B. Gasbowdenzug vom Griff) dürfen weder entfernt noch freigelegt werden.

Vor dem Start ist stets zu überprüfen, ob Schrauben und Muttern fest angezogen sind.

Vor dem Start des Motors ist auch stets der Ölstand zu überprüfen.

„Achtung! Rotierende Messer“ Es ist gefährlich, das Gerät an steilen Böschungen zu benützen! Das Gerät nur an Orten benutzen, an denen es sicher gehandhabt werden kann!

Kartoninhalt

1. Gerät (Abb. 1)
2. Bedienungsanleitung und Anleitung für den Motor

Der Vertikutierer ist nahezu betriebsbereit, nur der Führungsholm ist noch anzubringen. Den unteren Teil des Führungsholms mit den beiliegenden Schrauben befestigen (Abb. 7). Unter Teil des Führungsholms muss mit von innen Spannplatten befestigt werden (Abb. 2) Dann den oberen Teil anbringen, den Führungsholm ausklappen und mithilfe der Griffe in der gewünschten Position festsetzen (Abb. 3, c).

Anwendung

Bevor das Gerät zum Einsatz kommen kann, sind die Anweisungen über die Vorbereitung des Motors in der Bedienungsanleitung für den Motor zu befolgen.

Vor dem Gebrauch des Geräts sind alle in der Nähe befindlichen Fremdkörper zu entfernen. Steine, Glas, Zweige und ähnliche Gegenständen können das Gerät beschädigen. Überprüfen Sie auch, ob alle Schrauben festgezogen sind.

Vor dem Start des Motors ist stets der Ölstand zu überprüfen.

Start:

Den Gashebel auf Choker / Vollgas stellen, Abbildung 3, a. Anweisungen für den Motorstart befolgen.

Stopp:

Den Gashebel auf Minimum stellen, Abbildung 3, a. Anweisungen für den Motorstopp befolgen.

Der Kupplungsgriff am Griff wird verwendet, um die rotierenden Messer unter dem Gerät zu aktivieren. Wichtig ist, dass die Kupplung während des Betriebs betätigt werden kann, d. h., dass der Kupplungsgriff gegen den Griff gehalten werden kann (Abbildung 3, b).

Die rotierenden Messer werden automatisch deaktiviert, sobald der Kupplungsgriff losgelassen wird.

Die Arbeitstiefe lässt sich durch Betätigen des Positionseinstellungen auf der rechten Seite des Geräts einstellen (Abbildung 4, b).

Durch Betätigen des Griffs auf der rechten Seite lässt sich das Gerät in Transportposition heben (Abbildung 5, a).

Der Vertikutierer dient zum Entfernen von Moos usw. aus dem Rasen. Die Messer rotieren in Fahrtrichtung und sorgen somit dafür, das Gerät vorwärts zu bewegen.

Hinweis! Verwenden Sie es nur im frühen Frühling und Spätherbst, wenn der Boden weich und feucht ist.

Den Motor starten und das Gerät durch Betätigen des Griffs auf der rechten Seite in Arbeitsposition absenken. Den Kupplungsgriff aktivieren und den Motor ganz einkuppeln. Mit dem Vertikutierer vorwärts und rückwärts über die Rasenfläche ‚fahren‘. Nach der ersten Belüftung das Moos vom Rasen entfernen. Sollte sich noch immer Moos im Rasen befinden, wird der gesamte Vorgang wiederholt, und zwar in einem Winkel von 90° zur vorigen Belüftung (siehe Abbildung 6).

Warnung: Verwenden Sie der Vertikutierer nicht in trockenen Böden. Dies kann den Gürtel beschädigen!

Reinigung und Wartung

Nach dem Gebrauch muss das am Gehäuse hängende Moos entfernt werden. Dazu den Motor stoppen, den Zündkerzenschutz entfernen und das Gerät nach hinten kippen. Dann mit einer Bürste das Gehäuse reinigen.

Beim Reinigen des Geräts mit Hilfe eines Schlauchs muss mit niedrigem Druck gearbeitet werden, um die Aufkleber am Gerät nicht zu beschädigen. Es muss vermieden werden, direkt auf das Lager der Rotorwalze zu spritzen. Nach der Reinigung empfiehlt es sich, die Maschine zu starten und die Rotorwalze ohne Widerstand für kurze Zeit laufen zu lassen.

Niemals einen Hochdruckreiniger zum Reinigen des Vertikutierers verwenden.

Exponierte Stellen mit Korrosionsschutzspray besprühen.

Das Gerät niemals um mehr als 20° kippen, da sonst Öl in den Zylinder laufen kann. Bei Wartung des Motors ist die Anleitung für den Motor zu befolgen. Für den Riemenwechsel siehe Abbildung 8.

Technische Daten

Modell Pro Cut 460
Arbeitsbreite (mm)	460
Gesamtbreite (mm)	700
Länge (mm)	1100
Gewicht ohne Kraftstoff (kg)	66
Rotordurchmesser (mm)	210
Rotorgeschwindigkeit (U/min)	2000
Anzahl Messer	48
Klingentyp (mm)	Schlegel, 3
Lautstärke für Benutzer	83,5
Vibration im Griff (m/s ^2 )	2,64 - 2,84
