Pro Cut 460BS - Scarificateur Texas - Notice d'utilisation et mode d'emploi gratuit

Marque	Texas
Modèle	Pro Cut 460BS
Type de produit	Scarificateur (aérateur de gazon)
Largeur de travail	460 mm
Largeur totale	700 mm
Longueur totale	1100 mm
Poids à vide	66 kg
Diamètre du rotor	210 mm
Vitesse du rotor	2000 tr/min
Nombre de lames	48
Type de lames	Fléaux (3 mm)
Niveau sonore	83,5 dB(A)
Vibrations au guidon	2,64 - 2,84 m/s²
Alimentation	Moteur à essence 4 temps
Réglage de profondeur	Oui, par poignée latérale
Embrayage	Poignée d'embrayage sur le guidon
Sécurité	Arrêt automatique des lames au relâchement de la poignée
Utilisation recommandée	Début printemps et fin automne, sol doux et humide
Nettoyage	Brosse, jet d'eau basse pression, spray anticorrosion
Entretien moteur	Vérifier huile et boulons avant chaque utilisation
Pièces de rechange	Disponibles via distributeur Texas (site web)
Garantie	Nulle en cas d'utilisation de pièces non agréées

FOIRE AUX QUESTIONS - Pro Cut 460BS Texas

Comment monter le guidon du scarificateur Texas Pro Cut 460BS ?

Fixez le guidon inférieur à l'aide des boulons fournis, en veillant à placer les plaques de tension à l'intérieur. Fixez ensuite le guidon supérieur, dépliez-le et bloquez-le dans la position souhaitée à l'aide des poignées. Consultez les figures 2 et 3 du manuel pour plus de détails.

Comment démarrer le moteur du scarificateur ?

Placez la manette de papillon des gaz en position étranglée (pleins gaz), puis suivez les instructions de démarrage du moteur fournies dans le manuel du moteur. Assurez-vous que tous les boulons sont serrés et que les niveaux d'huile sont corrects avant de démarrer.

Comment arrêter le scarificateur ?

Placez la manette de papillon des gaz au minimum, puis suivez les instructions d'arrêt du moteur. Relâchez la poignée d'embrayage pour désengager les lames.

Comment régler la profondeur de travail ?

Utilisez la poignée située à droite de la machine (figure 4,b) pour régler la profondeur de travail. La machine peut également être levée en position de transport à l'aide d'un autre réglage (figure 5,a).

Quand utiliser le scarificateur ?

Utilisez le scarificateur uniquement au début du printemps et à la fin de l'automne, lorsque le sol est doux et humide. Évitez de l'utiliser sur un sol sec, car cela peut endommager la courroie.

Que faire si le sol est sec ?

N'utilisez pas le scarificateur sur un sol sec. Attendez que le sol soit humide ou arrosez-le légèrement avant l'aération pour éviter d'endommager la courroie.

Comment nettoyer le scarificateur après utilisation ?

Arrêtez le moteur, retirez le protecteur de bougie, basculez la machine vers l'arrière et brossez sous le capot. Vous pouvez utiliser un tuyau d'eau basse pression, mais évitez d'arroser directement le porte-lames. Appliquez un spray anticorrosion sur les parties exposées. N'utilisez jamais de nettoyeur haute pression.

Comment remplacer la courroie ?

Pour le remplacement de la courroie, référez-vous à la figure 8 du manuel d'utilisation. Suivez les instructions fournies. Si vous n'êtes pas sûr, contactez votre distributeur.

Où trouver des pièces de rechange pour le Texas Pro Cut 460BS ?

Les schémas des pièces sont disponibles sur le site www.texas.dk. Pour acheter des pièces, contactez votre distributeur. Vous trouverez la liste des distributeurs sur le site Texas.

Quelles sont les principales consignes de sécurité ?

Lisez le manuel avant utilisation. N'utilisez jamais la machine avec des personnes à proximité, surtout des enfants. Ne l'utilisez pas en état de fatigue ou sous l'emprise de l'alcool. Vérifiez les boulons et les niveaux d'huile avant chaque utilisation. Utilisez uniquement des pièces agréées par le fabricant.

MODE D'EMPLOI Pro Cut 460BS Texas

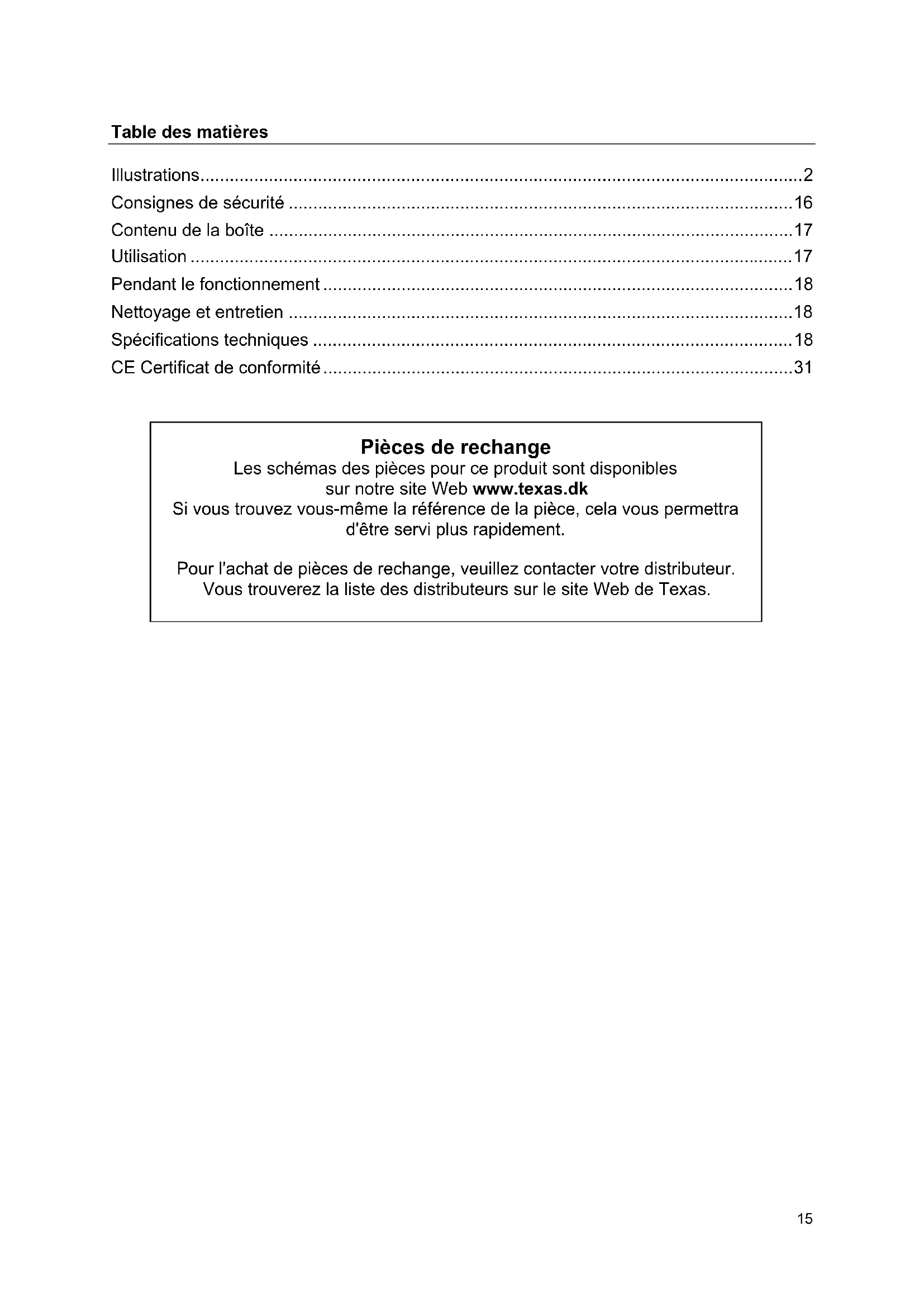

FR Manuel d'utilisation

Consignes de sécurité ....16

Contenu de la boîte ....17

Utilisation 17

Pendant le fonctionnement .... 18

Nettoyage et entretien ....18

Spécifications techniques ....18

CE Certificat de conformité....31

Pièces de rechange

Les schémas des pièces pour ce produit sont disponibles

sur notre site Web www.texas.dk

Si vous trouvez vous-même la référence de la pièce, cela vous permettra d'être servi plus rapidement.

Pour l'achat de pièces de rechange, veuillez contacter votre distributeur.

Vous trouverez la liste des distributeurs sur le site Web de Texas.

Observez scrupuleusement les consignes de sécurité lorsque vous utilisez le scarificateur de gazon. Prenez connaissance des instructions d'utilisation avant de démarrer la machine. Assurez-vous que vous pouvez à tout moment arrêter la machine immédiatement et couper le moteur en cas d'accident. Toutes les instructions de sécurité et d'entretien du scarificateur visent à assurer votre sécurité.

Le scarificateur doit être utilisé uniquement comme le prévoit le présent manuel.

N'utilisez que les accessoires et pièces de rechange du constructeur. L'utilisation de pièces non agréées augmente les risques et est donc interdite. Le fabricant décline toute responsabilité en cas de blessure ou de dommage causé par l'utilisation de pièces non agréées.

La garantie est nulle en cas d'utilisation d'accessoires ou de pièces non agréés.

Avant la première utilisation de la machine, l'utilisateur doit être formé par le distributeur ou une autre personne qualifiée.

L'opérateur de la machine est responsable de la sécurité des autres personnes à proximité. N'utilisez jamais la machine quand d'autres personnes sont à proximité, en particulier des enfants ou des animaux.

La machine ne doit pas être utilisée par des mineurs.

La machine ne doit être prêtée qu'à des personnes habituées à l'utiliser. Le manuel d'utilisation doit toujours accompagner la machine lorsque celle-ci est prêtée à quelqu'un d'autre.

Le scarificateur doit être utilisé uniquement par des personnes reposées et en bonne santé. Si vous êtes fatigué, faites des pauses régulièrement. N'utilisez pas la machine sous l'emprise de l'alcool.

Les unités de commande montées en usine (le câble d'accélérateur de la poignée, par exemple) ne doivent pas être déposées ni découvertes.

Vérifiez toujours que les boulons sont bien serrés avant de démarrer.

Vérifiez les niveaux d'huile avant de démarrer le moteur.

Attention ! Lames en rotation L'utilisation de la machine sur un terrain en pente est dangereuse ! N'utilisez la machine que dans les endroits où sa manipulation peut se faire en toute sécurité.

Contenu de la boîte

1. Machine (Figure 1)
2. Manuel d'utilisation et notice du moteur

Le scarificateur est presque prêt à l'emploi. Seul le guidon doit encore être monté.

Fixez le guidon inférieur à l'aide des boulons fournis. Figure 7.

Le guidon inférieur doit être équipé de plaques de tension à l'intérieur. Figure 2

Fixez le guidon supérieur, dépliez le guidon et bloquez-le dans la position requise à l'aide des poignées. Voir la figure 3,c.

Utilisation

Avant utilisation, suivez les instructions de préparation du moteur contenues dans le manuel d'utilisation.

Avant d'utiliser la machine, retirez tous les objets gênants à proximité. Les pierres, le verre, les branches, etc. peuvent endommager le motoculteur. Vérifiez également que tous les boulons sont serrés.

Vérifiez les niveaux d'huile avant de démarrer le moteur.

Démarrage:

Placez la manette de papillon des gaz en position étranglée/pleins gaz, figure 3,a.

Suivez les instructions de démarrage du moteur.

Arrêt:

Placez la manette de papillon des gaz au minimum, figure 3,a.

Suivez les instructions d'arrêt du moteur.

La poignée d'embrayage sur le guidon sert à actionner les lames rotatives sous la machine. Il est important que l'embrayage permette une connexion en fonctionnement, le déclencheur d'embrayage par exemple doit être tenu fermement contre le guidon, (figure 3, b).

Les lames rotatives se désengagent automatiquement lorsque le déclencheur est relâché.

La profondeur de travail peut être réglée à l'aide de la poignée à droite de la machine, (figure 4, b).

La machine peut être levée en position de transport à l'aide de la réglages de position à droite de la machine, (figure 5, a).

Pendant le fonctionnement

Le scarificateur sert à détacher la mousse, etc. du gazon. Les lames de la machine tournent dans la direction du déplacement, ce qui contribue à propulser la machine vers l'avant.

Remarque! Utilisez-le uniquement au début du printemps et à la fin de l'automne, lorsque le sol est doux et humide.

Démarrez le moteur et abaissez la machine en position de travail à l'aide de la poignée à droite de la machine. Actionnez le déclencheur d'embrayage et embrayez complètement le moteur. Avancez et reculez le scarificateur sur le gazon. Après la première aération, retirez les mousses décollées du gazon. S'il reste de la mousse dans le gazon, aérez-le une nouvelle fois à un angle de 90 degrés par rapport à l'aération précédente (voir figure 6).

Avertissement: N'utilisez pas le scarificateur dans un sol sec. Cela peut endommager la ceinture!

Nettoyage et entretien

Après utilisation, retirez toute trace de mousse sur le capot. Arrêtez le moteur, retirez le protecteur de bougie et basculez la machine vers l'arrière. Nettoyez sous le capot avec une brosse.

Si vous nettoyez la machine avec un tuyau, utilisez un tuyau basse pression pour éviter d'endommager les autocollants de la machine. Évitez également d'arroser directement le porte-lames. Une fois la machine lavée, nous vous conseillons de la démarrer et de faire tourner les lames du rotor sans résistance pour une courte durée.

N'utilisez jamais de nettoyeur haute pression pour nettoyer le scarificateur.

Appliquez un spray anti-corrosion sur les parties exposées.

Ne basculez jamais la machine à plus de 20 degrés car cela peut provoquer des fuites d'huile dans le cylindre.

Suivez les instructions du manuel du moteur pour l'entretien du moteur. Pour le remplacement de la sangle, voir la figure 8.

Spécifications techniques

Modèle Pro Cut 460
Largeur de travail (mm)	460
Largeur totale (mm)	700
Longueur (mm)	1100
Poids à vide (kg)	66
Diamètre du rotor (mm)	210
Vitesse du rotor (tours/min)	2000
Nombre de lames 48
Type de lame (mm)	Fléaux,3
Bruit pour l'utilisateur	83,5
Vibration du guidon (m/s ^2 ) 2,64 - 2,84
