Pro Cut 460BS - Scarificator Texas - Manual de utilizare gratuit

Marcă	Texas
Model	Pro Cut 460BS
Tip de produs	Scarificator (aerator de gazon)
Lățimea de lucru	460 mm
Lățimea totală	700 mm
Lungimea totală	1100 mm
Greutate goală	66 kg
Diametrul rotorului	210 mm
Viteza rotorului	2000 rot/min
Numărul de lame	48
Tipul de lame	Flagii (3 mm)
Nivel sonor	83,5 dB(A)
Vibrații la ghidon	2,64 - 2,84 m/s²
Alimentare	Motor pe benzină 4 timpi
Reglaj de adâncime	Da, prin mâner lateral
Ambreiaj	Mâner de ambreiaj pe ghidon
Siguranță	Oprire automată a lamelor la eliberarea mânerului
Utilizare recomandată	Începutul primăverii și sfârșitul toamnei, sol moale și umed
Curățare	Perie, jet de apă la presiune joasă, spray anticoroziv
Întreținere motor	Verificați uleiul și șuruburile înainte de fiecare utilizare
Piese de schimb	Disponibile prin distribuitorul Texas (site web)
Garanție	Nulă în cazul utilizării de piese neaprobate

Întrebări frecvente - Pro Cut 460BS Texas

Cum să montez ghidonul scarificatorului Texas Pro Cut 460BS?

Fixați ghidonul inferior cu ajutorul șuruburilor furnizate, asigurându-vă că plăcile de tensiune sunt plasate în interior. Apoi fixați ghidonul superior, desfaceți-l și blocați-l în poziția dorită cu ajutorul mânerelor. Consultați figurile 2 și 3 din manual pentru mai multe detalii.

Cum să pornesc motorul scarificatorului?

Puneți maneta de accelerație în poziția de sufocare (accelerație maximă), apoi urmați instrucțiunile de pornire a motorului furnizate în manualul motorului. Asigurați-vă că toate șuruburile sunt strânse și că nivelurile de ulei sunt corecte înainte de pornire.

Cum să opresc scarificatorul?

Puneți maneta de accelerație la minim, apoi urmați instrucțiunile de oprire a motorului. Eliberați mânerul de ambreiaj pentru a decupla lamele.

Cum să reglez adâncimea de lucru?

Folosiți mânerul situat în partea dreaptă a mașinii (figura 4,b) pentru a regla adâncimea de lucru. Mașina poate fi, de asemenea, ridicată în poziția de transport cu ajutorul unui alt reglaj (figura 5,a).

Când să folosesc scarificatorul?

Folosiți scarificatorul numai la începutul primăverii și la sfârșitul toamnei, când solul este moale și umed. Evitați să-l utilizați pe sol uscat, deoarece acest lucru poate deteriora cureaua.

Ce fac dacă solul este uscat?

Nu folosiți scarificatorul pe sol uscat. Așteptați până când solul este umed sau udați-l ușor înainte de aerare pentru a evita deteriorarea curelei.

Cum să curăț scarificatorul după utilizare?

Opriți motorul, scoateți protectorul de bujie, basculați mașina înapoi și periați sub capotă. Puteți folosi un furtun de apă la presiune joasă, dar evitați să udați direct suportul lamelor. Aplicați un spray anticoroziv pe părțile expuse. Nu folosiți niciodată un curățător de înaltă presiune.

Cum să înlocuiesc cureaua?

Pentru înlocuirea curelei, consultați figura 8 din manualul de utilizare. Urmați instrucțiunile furnizate. Dacă nu sunteți sigur, contactați distribuitorul dvs.

Unde găsesc piese de schimb pentru Texas Pro Cut 460BS?

Schemele pieselor sunt disponibile pe site-ul www.texas.dk. Pentru a cumpăra piese, contactați distribuitorul dvs. Veți găsi lista distribuitorilor pe site-ul Texas.

Care sunt principalele instrucțiuni de siguranță?

Citiți manualul înainte de utilizare. Nu folosiți niciodată mașina cu persoane în apropiere, mai ales copii. Nu o utilizați în stare de oboseală sau sub influența alcoolului. Verificați șuruburile și nivelurile de ulei înainte de fiecare utilizare. Folosiți numai piese aprobate de producător.

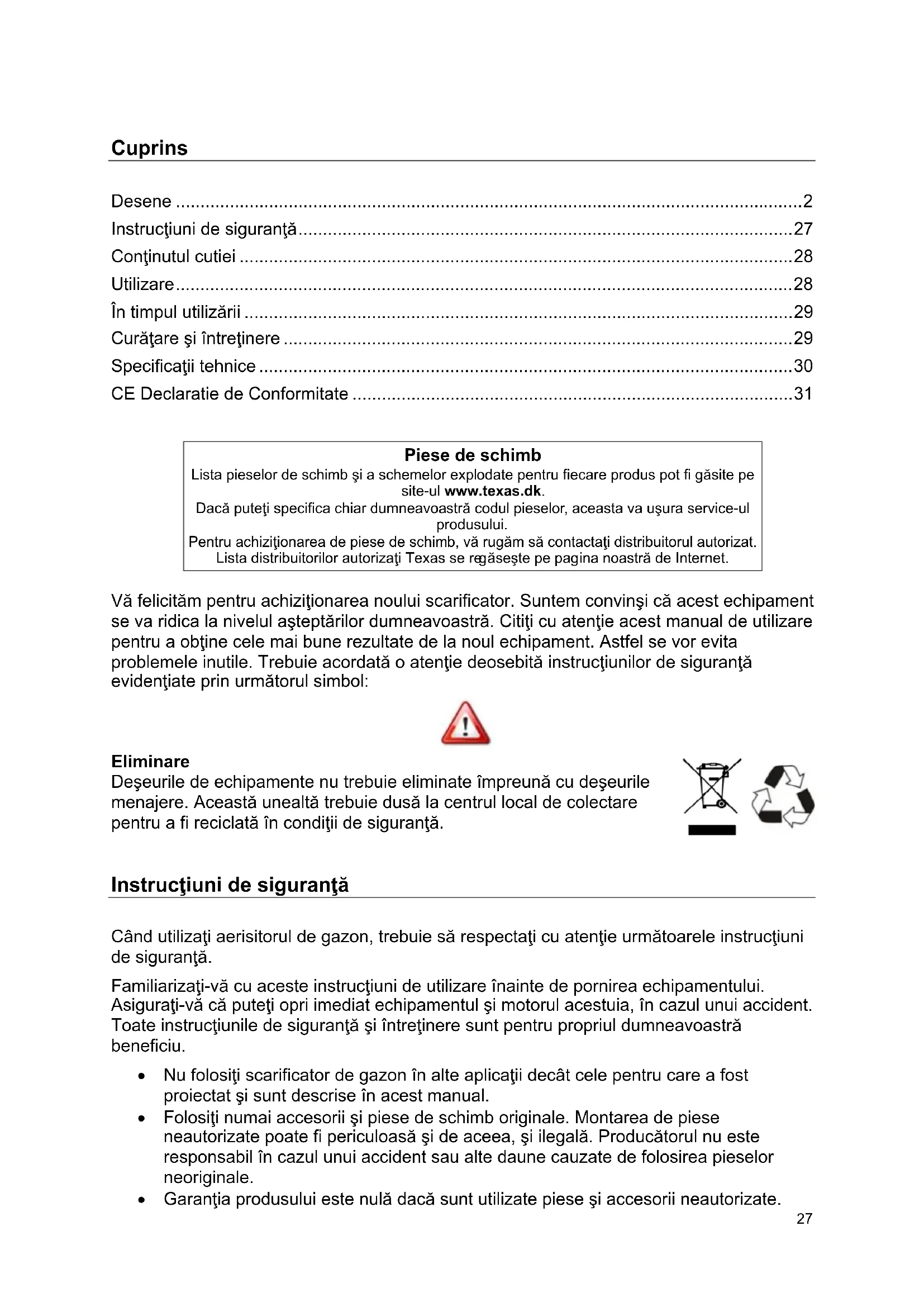

MANUAL DE UTILIZARE Pro Cut 460BS Texas

Instrucțiuni de siguranță....27

Continutul cutiei 28

Utilizare....28

În timpul utilizării 29

Curățare și întreținere 29

Specificații tehnice ....30

CE Declaratie de Conformitate ....31

Piese de schimb

Lista pieselor de schimb și a schemelor explodate pentru fiecare produs pot fi găsite pe site-ul www.texas.dk.

Dacă puteți specifica chiar dumneavoastră codul pieselor, aceasta va ușura service-ul produsului.

Pentru achiziționarea de piese de schimb, vă rugăm să contactați distribuitorul autorizat. Lista distribuitorilor autorizați Texas se regăsește pe pagina noastră de Internet.

Vă felicităm pentru achiziționarea noului scarificator. Suntem convinși că acest echipament se va ridica la nivelul așteptărilor dumneavoastră. Citiți cu atenție acest manual de utilizare pentru a obține cele mai bune rezultate de la noul echipament. Astfel se vor evita problemele inutile. Trebuie acordată o atenție deosebită instrucțiunilor de siguranță evidentiate prin următorul simbol:

Eliminare

Deşeurile de echipamente nu trebuie eliminate împreună cu deşeurile menajere. Această unealtă trebuie dusă la centrul local de colectare pentru a fi reciclată în condiții de siguranță.

Instrucțiuni de siguranță

Când utilizați aerisitorul de gazon, trebuie să respectați cu atenție următoarele instrucțiuni de siguranță.

Familiarizați-vă cu aceste instrucțiuni de utilizare înainte de pornirea echipamentului. Asigurați-vă că puteți opri imediat echipamentul și motorul acestuia, în cazul unui accident. Toate instrucțiunile de siguranță și întreținere sunt pentru propriul dumneavoastră beneficiu.

• Nu folosiți scarificator de gazon în alte aplicații decât cele pentru care a fost proiectat și sunt descrise în acest manual.
• Folosiți numai accesorii și piese de schimb originale. Montarea de piese neautorizate poate fi periculoasă și de aceea, și ilegală. Producătorul nu este responsabil în cazul unui accident sau alte daune cauzate de folosirea pieselor neoriginale.

• Garantia produsului este nulă dacă sunt utilizate piese și accesorii neautorizate.

• Înainte de folosirea echipamentului pentru prima dată, utilizatorul trebuie instruit de dealer sau un alt expert despre modul de funcționare al acestuia.

• Utilizatorul echipamentului este responsabil de siguranța celorlalte persoane din apropiere. Nu utilizati scarificatorul când alte persoane, în special copii sau animale, sunt în apropiere.
• Persoanele minore nu au voie să utilizeze scarificatorul.
• Echipamentul poate fi împrumutat numai persoanelor care știu cum să-l folosească. De asemenea, asigurați-vă că aceste persoane au manualul de utilizare la îndemână.
• NU utilizați scarificatorul dacă sunteți bolnav, obosit, sub influența alcoolului, a drogurilor sau a medicamentelor. Dacă obosiți în timpul lucrului, luați pauze dese.
• Unitățile de control montate din fabrică (de ex. cablul accelerației de la ghidon) nu trebuie scoase sau descoperite.
• Verificați ca toate şuruburile și piulițele să fie strânse bine înainte de a utiliza maçina.
• Verificați nivelurile de ulei, înainte de pornire motorului.
• Folositi echipamentul de protectie.
• Curățarea și întreținerea pot fi realizate doar după ce motorul a fost oprit.
• Opriti motorul înainte de a pleca de lângă echipament.

"ATENTIE! Cutițe rotative" Folosirea mașinii pe pantele abrupte este periculoasă! Utilizați mașina doar în zonele în care pote fi operată în condiții de siguranță!

Folosiți doar piese de schimb originale.

Continutul cutiei

1. Maşina (Figura 1)
2. Manual de utilizare și instrucțiunile motorului

Scarificatorul de gazon este aproape gata pentru utilizare. Doar ghidonul trebuie montat. Montați partea de jos a ghidonului folosind şuruburile furnizate. Figura 7.

Partea inferioara a ghidonului trebuie fixata cu placi de tensionare in interior. Figura 2 Montați partea superioară a ghidonului; desfaceți ghidonul și fixați-l în poziția dorită cu ajutorul dispozitivelor de prindere. A se vedea figura 3, c.

Utilizare

Înainte de utilizare, respectați instrucțiunile pentru pregătirea motorului din manualul de utilizare al motorului.

Îndepărtați toate obiectele străine din zona de lucru înainte de utilizare. Piatra, sticla, ramurile, etc. pot deteriora echipamentul. Verificați ca toate şuruburile să fie strânse.

Verificați nivelurile de ulei, înainte de pornire motorului.

Pornirea:

Setați maneta de combustibil în poziția “Choker” / complet deschis, Figura 3, a.

Urmati instructiunile de pornire ale motorului.

Oprirea:

Setați maneta de combustibil în poziția minimă, Figura 3, a.

Urmati instructiunile de oprire ale motorului.

Maneta ambreiajului de pe ghidon este folosită pentru activarea lamelor rotative de sub mașină. Este important ca ambreiajul să permită conectarea în timpul funcționării, de exemplu, maneta ambreiajului trebuie ținută strâns, cât mai aproape de ghidon.

Figura 3, b.

Lamele rotative se decuplează automat în momentul eliberării manetei.

Adâncimea de lucru poate fi reglată cu ajutorul mânerului din partea dreaptă a ghidonului maşinii, (figura 4, b).

Echipamentul poate fi ridicat în poziția sa de transport utilizând mânerul din partea dreaptă a mașinii, (figura 5, a).

În timpul utilizării

Scarificatorul este folosit la ventilarea suprafețelor compacte de gazon. Lamele echipamentului se rotesc în direcția de deplasare, astfel contribuind la propulsarea mașinii.

Nota! Utilizati echipamentul doar primavara devreme si toamna tarziu, in locurile cu sol moale si umed.

Porniți motorul și coborâți mașina în poziția "de lucru" folosind mânerul din partea dreaptă a echipamentului. Acționați maneta ambreiajului și cuplați motorul. Mișcați scarificatorul înainte și înapoi pe gazon. După prima aerare îndepărtați bucățile de gazon desprinse. În cazul în care mai există mușchi în gazon, aerați din nou la un unghi de 90 de grade față de aerarea anterioară. (figura 6)

AVERTISMENT! Nu utilizati scarificatorul pe solul uscat. Acest lucru poate deteriora cureaua!

Curățare și întreținere

După utilizare îndepărtați iarba prinsă la apărătoarea echipamentului. Opriți motorul, scoateți fișa bujiei și înlinați mașina pe spate. Curățați sub carcasă cu o perie.

Dacă curățați echipamentul cu un furtun, folosiți o presiune scăzută pentru a evita deteriorarea autocolantelor mașinii. De asemenea, evitați pulverizarea directă a rulmentului lamei. După curățarea echipamentului este recomandat să-l porniți, pentru a permite funcționarea lamelor rotorului fără rezistență pentru o perioadă scurtă de timp

Nu folosiți o mașina de curățat de înaltă presiune pentru a curăța scarificatorul.

Stropiți zonele expuse cu un spraz de protectie împotriva coroziunii.

Nu înclinați maçina mai mult de 20 de grade deoarece pot rezulta scurgeri de ulei la cilindru.

Urmați instrucțiunile din manualul motorului atunci când realizați întreținerea motorului. Pentru inlocuirea curelei, a se vedea Figura 8.

Specificații tehnice

Model Pro Cut 460TG Pro Cut 460B
Lățime de lucru 460 mm 460
Latime totala 700 mm 700 mm
Lungime 1100 mm 1100 mm
Greutate fara combustibil 66 k	g	66 kg
Adancime de lucru +0.5	-3 cm +0.5	-3 cm
Diametru rotor 210 mm 210 mm
Turație rotor	2000 rev./min	2000 rev./min
Număr de lame	48	48
Tip lame (mm)	Pivoting, 3	Pivoting, 3
Vibrații mâner	2.64 m/s ^2	2.84 m/s ^2
Motor	Texas TG725	Briggs & Stratton XR950
Tip motor	Motor pe benzina, 1 cilindru, 4-timpi	Motor pe benzina, 1 cilindru, 4-timpi
Sistem pornire	La sfoara	La sfoara
Capacitate rezervor 3.6 L	3.1 L
Capacitate baie de ulei	0.6 L	0.6 L
Capacitate cilindrica	212 cm ^3 208 cm ^3
Putere	4.0 kW / 3600 rpm	4.5 kW / 3600 rpm
Nivel zgomot LwA	99 dB(A)	99 dB
Maner	Reglabil	Reglabil
Evacuare spate	DA	DA
Dimensiuni ambalaj (Lxlxh)	71x72x60 cm	71x72x60 cm
Greutate	69.5 kg	69 kg
Dimensiuni roti (fata/spate)	8"	8"

Datorită activității de dezvoltare continuă a produsului, Texas Andreas Petersen A/S își rezervă dreptul de a îmbunătăți produsul fără a fi obligați să îmbunătățească modelele deja vândute.

EU-importør • EU-importer • EU-importeur • Importateur UE • Importer UE • Importatore EU • Importator UE

Texas Andreas Petersen A/S

Erklærer herved at materiel • Hereby certifies that the following • Bescheinigt hiermit das die nachfolgenden • Certifie ici que • Niniejszym zaświadcza, że niżej wymieniona • Di seguito certifica che • Prin prezenta declara ca produsul

Pro Cut 460TG - Pro Cut 460B - Pro Cut 460BS

Er fremstillet i overensstemmelse med følgende direktiver • Is in compliance with the specifications of the machine directive and subsequent modifications • Steht im Einklang mit den folgenden Richtlinien • Est conforme aux spécifications de la directive sur les machines suivante
