Pro Cut 460BS - Aerator Texas - Bezpłatna instrukcja obsługi

Marka	Texas
Model	Pro Cut 460BS
Typ produktu	Wertykulator (aerator trawnika)
Szerokość robocza	460 mm
Szerokość całkowita	700 mm
Długość całkowita	1100 mm
Masa własna	66 kg
Średnica wirnika	210 mm
Prędkość wirnika	2000 obr/min
Liczba noży	48
Typ noży	Bijaki (3 mm)
Poziom hałasu	83,5 dB(A)
Drgania na uchwycie	2,64 - 2,84 m/s²
Zasilanie	Silnik benzynowy 4-suwowy
Regulacja głębokości	Tak, za pomocą bocznego uchwytu
Sprzęgło	Dźwignia sprzęgła na kierownicy
Bezpieczeństwo	Automatyczne zatrzymanie noży po zwolnieniu uchwytu
Zalecane użytkowanie	Wczesna wiosna i późna jesień, miękka i wilgotna gleba
Czyszczenie	Szczotka, strumień wody niskociśnieniowej, spray antykorozyjny
Konserwacja silnika	Sprawdzać olej i śruby przed każdym użyciem
Części zamienne	Dostępne u dystrybutora Texas (strona internetowa)
Gwarancja	Nieważna w przypadku użycia niezatwierdzonych części

Często zadawane pytania - Pro Cut 460BS Texas

Jak zamontować kierownicę wertykulatora Texas Pro Cut 460BS?

Przymocuj dolną kierownicę za pomocą dostarczonych śrub, upewniając się, że płytki napinające znajdują się wewnątrz. Następnie przymocuj górną kierownicę, rozłóż ją i zablokuj w żądanej pozycji za pomocą uchwytów. Aby uzyskać więcej szczegółów, zobacz rysunki 2 i 3 instrukcji obsługi.

Jak uruchomić silnik wertykulatora?

Ustaw dźwignię przepustnicy w pozycji ssania (pełny gaz), a następnie postępuj zgodnie z instrukcjami uruchamiania silnika zawartymi w instrukcji silnika. Przed uruchomieniem upewnij się, że wszystkie śruby są dokręcone, a poziom oleju jest prawidłowy.

Jak zatrzymać wertykulator?

Ustaw dźwignię przepustnicy na minimum, a następnie postępuj zgodnie z instrukcjami zatrzymania silnika. Zwolnij dźwignię sprzęgła, aby wyłączyć noże.

Jak ustawić głębokość roboczą?

Użyj uchwytu znajdującego się po prawej stronie maszyny (rysunek 4,b), aby ustawić głębokość roboczą. Maszynę można również podnieść do pozycji transportowej za pomocą innego ustawienia (rysunek 5,a).

Kiedy używać wertykulatora?

Używaj wertykulatora tylko wczesną wiosną i późną jesienią, gdy gleba jest miękka i wilgotna. Unikaj używania na suchej glebie, ponieważ może to uszkodzić pasek.

Co zrobić, jeśli gleba jest sucha?

Nie używaj wertykulatora na suchej glebie. Poczekaj, aż gleba będzie wilgotna lub lekko ją podlej przed aeracją, aby uniknąć uszkodzenia paska.

Jak wyczyścić wertykulator po użyciu?

Zatrzymaj silnik, zdejmij osłonę świecy zapłonowej, przechyl maszynę do tyłu i wyczyść szczotką pod osłoną. Możesz użyć węża z wodą pod niskim ciśnieniem, ale unikaj bezpośredniego podlewania uchwytu noży. Nałóż spray antykorozyjny na odsłonięte części. Nigdy nie używaj myjki ciśnieniowej.

Jak wymienić pasek?

Aby wymienić pasek, patrz rysunek 8 w instrukcji obsługi. Postępuj zgodnie z podanymi instrukcjami. Jeśli nie jesteś pewien, skontaktuj się z dystrybutorem.

Gdzie znaleźć części zamienne do Texas Pro Cut 460BS?

Schematy części są dostępne na stronie www.texas.dk. Aby kupić części, skontaktuj się z dystrybutorem. Listę dystrybutorów znajdziesz na stronie Texas.

Jakie są główne zasady bezpieczeństwa?

Przeczytaj instrukcję przed użyciem. Nigdy nie używaj maszyny, gdy w pobliżu znajdują się osoby, zwłaszcza dzieci. Nie używaj jej w stanie zmęczenia lub pod wpływem alkoholu. Przed każdym użyciem sprawdź śruby i poziom oleju. Używaj tylko części zatwierdzonych przez producenta.

INSTRUKCJA OBSŁUGI Pro Cut 460BS Texas

PL Instrukcja obsługi

		Figur / Figure / Abbildung / ilustracja / Figura1
		Figur / Figure / Abbildung / ilustracja / Figura2
		Figur / Figure / Abbildung / ilustracja / Figura3
		Figur / Figure / Abbildung / ilustracja / Figura4
		Figur / Figure / Abbildung / ilustracja / Figura5
		Figur / Figure / Abbildung / ilustracja / Figura6
		Figur / Figure / Abbildung / ilustracja / Figura7
		Figur / Figure / Abbildung / ilustracja / Figura8

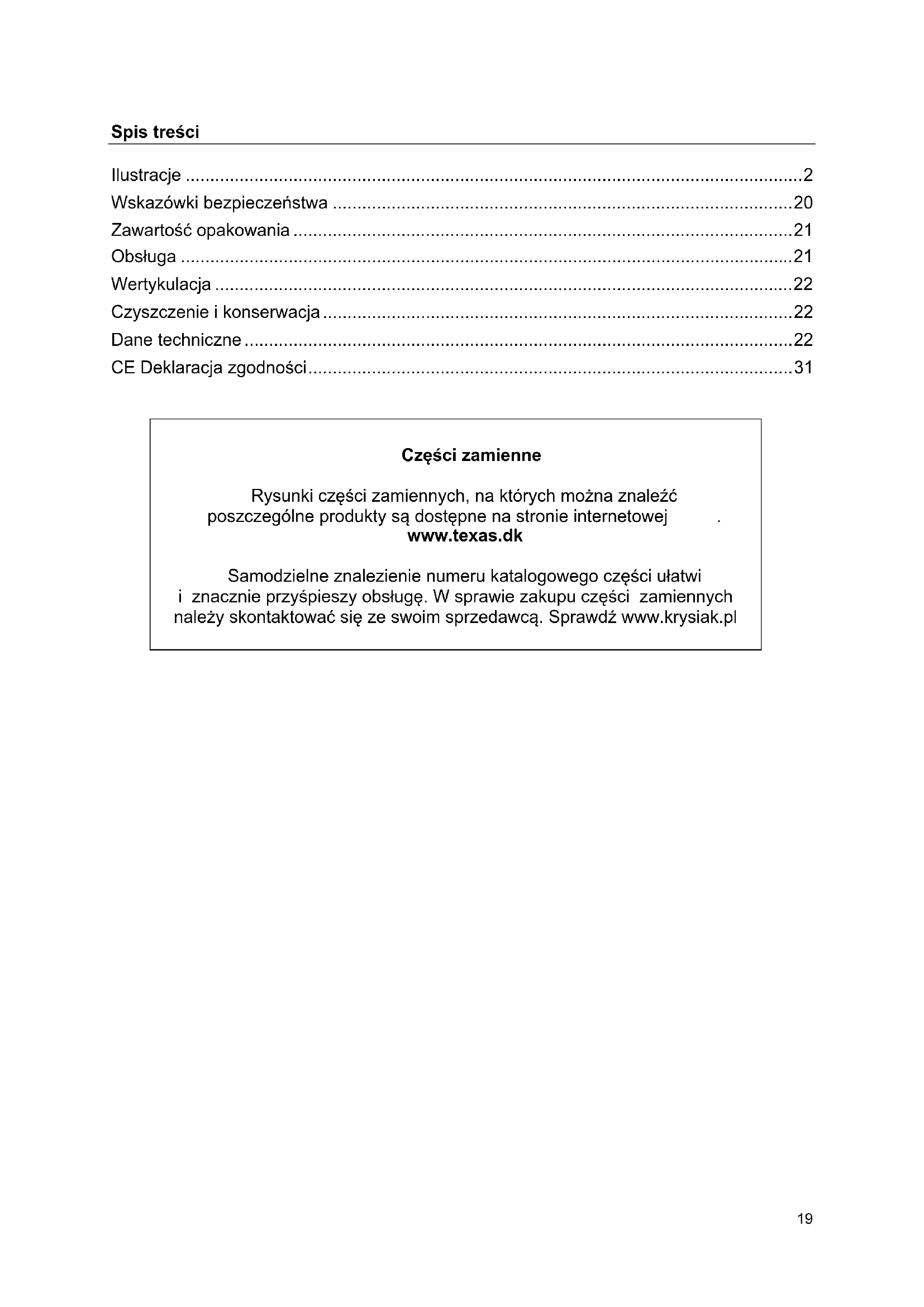

Indholdsfortegnelse

Illustrationer 2

Wskazówki bezpieczeństwa ....20

Zawartość opakowania....21

Obsługa 21

Wertykulacja 22

Czyszczenie i konserwacja....22

Dane techniczne 22

CE Deklaracja zgodności....31

Części zamienne

Rysunki części zamiennych, na których można znaleźć poszczególne produkty są dostępne na stronie internetowej www.texas.dk

Samodzielne znalezienie numeru katalogowego części ułatwii i znacznie przyśpieszy obsługę. W sprawie zakupu części zamiennych należy skontaktować się ze swoim sprzedawcą. Sprawdź www.krysiak.pl

Przepisy bezpieczeństwa muszą być ściśle stosowane podczas użytkowania wertykulatora. Należy dokładnie zaznajomić się z niniejszą instrukcją przed uruchomieniem urządzenia. Upewnić się czy można natychmiast wyłączyć urządzenie i silnik w razie wypadku. Wszystkie przepisy bezpieczeństwa i konserwacji wertykulatora służą do zapewnienia osobistego bezpieczeństwa obsługującego.

Wertykulator nie może być używany do innych celów niż opisane w tej instrukcji.

Należy używać tylko oryginalnych akcesoriów i części zamiennych. Zamontowanie części niewiadomego pochodzenia zwiększa ryzyko pojawienia się problemów i dlatego nie jest dozwolone. Producent nie ponosi odpowiedzialności za szkody i obrażenia będące wynikiem użycia nieoryginalnych części.

Gwarancja nie obowiązuje w przypadku użycia akcesoriów i części zamiennych.

Przed pierwszym użyciem urządzenia należy zostać poinstruowanym przez sprzedawcę lub inną wykwalifikowana osobę.

Operator urządzenia jest odpowiedzialny za bezpieczeństwo innych osób w pobliżu. Nigdy nie należy używać urządzenia, gdy inne osoby w szczególności dzieci, a także zwierzęta znajdują się w pobliżu.

Osoby niepełnoletnie nie mogą obsługiwać tego urządzenia.

Pożyczać urządzenie można tylko osobom dokładnie zapoznanym z niniejszą instrukcją .Instrukcja obsługi musi być zawsze przekazywana razem z maszyną w przypadku wypożyczania innym osobom.

Urządzenie może być obsługiwane tylko przez osoby wypoczęte i w dobrym stanie psychofizycznym. Jeśli praca jest męcząca należy robić regularne przerwy. Nie można użytkować maszyny pod wpływem alkoholu.

Elementy sterujące zamontowane fabrycznie (np. linka gazu na uchwycie) nie mogą być zdemontowane lub odsłonięte.

Zawsze należy sprawdzać przed uruchomieniem czy nakrętki i śruby są prawidłowo dokręcone.

Sprawdzać poziom oleju przed uruchomieniem.

"Uwaga! Obracające się może" Użytkowanie urządzenia na stromych zboczach jest niebezpieczne! Użytkować maszynę tylko na obszarach gdzie praca może być bezpieczna!

Zawartość opakowania

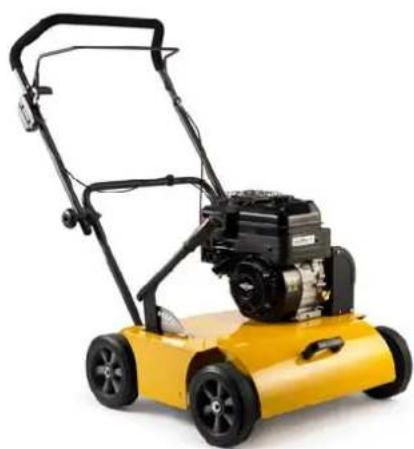

1. Urządzenie (Ilustracja 1)
2. Instrukcja obsługi i instrukcja obsługi silnika.

Wertykulator jest prawie gotowy do użytku. Tylko uchwyty wymagają przykręcenia.

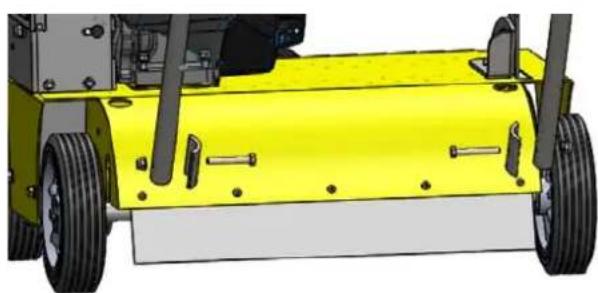

Zamontować dolny uchwyt używając dołączonych śrub. Ilustracja 7.

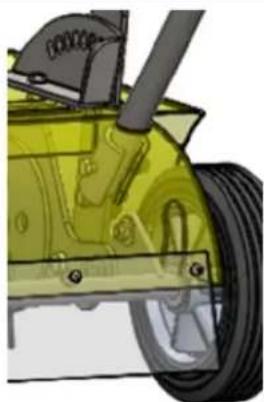

Dolna kierownica musi być wyposażona w płytki napinające wewnątrz. Ilustracja 2 Zamontować górny uchwyt, ustawić w wymaganej pozycji i zabezpieczyć nakrętkami gałkowymi. Patrz ilustracja 3 c.

Obstuga

Przed użyciem należy zastosować się do zaleceń zawartych w instrukcji obsługi silnika

Przed użyciem urządzenia należy usunąć wszystkie ciała obce znajdujące się w pobliżu. Kamienie, szkło i podobne materiały mogą uszkodzić urządzenie. Należy także sprawdzić czy wszystkie śruby są pewnie dokręcone.

Sprawdzić poziom oleju przed uruchomieniem silnika.

Uruchomienie:

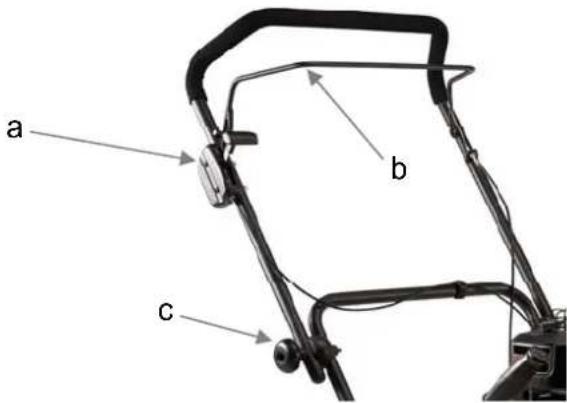

Ustawić manetkę gazu w pozycji ssanie/pełny gaz, ilustracja 3 a.

Następnie należy postępować zgodnie i z instrukcją uruchomienia silnika.

Zatrzymanie:

Ustawić manetkę gazu w pozycji minimum gaz, ilustracja 3 a.

Następnie należy postępować zgodnie i z instrukcją zatrzymania silnika.

Dźwignia sprzęgła na rękojeści uchwytu służy do włączania obracających się noży na dole maszyny. Aby sprzęgło pozwalało przenosić napęd podczas wertykulacji ważne jest to, by rękojeść była mocno przyciśnięta do uchwytu. Ilustracja 3 b.

Obrót noży wyłącza się automatycznie, kiedy rękojeść jest nie przyciskana.

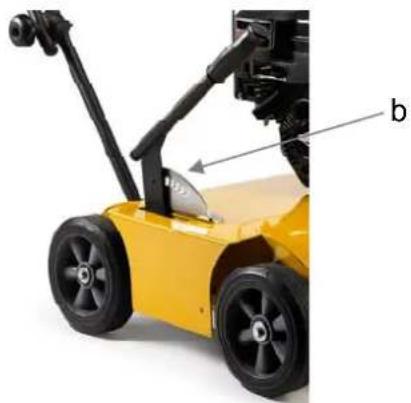

Głębokość roboczą można regulować ustawienie pozycji z prawej strony maszyny (ilustracja 4 b).

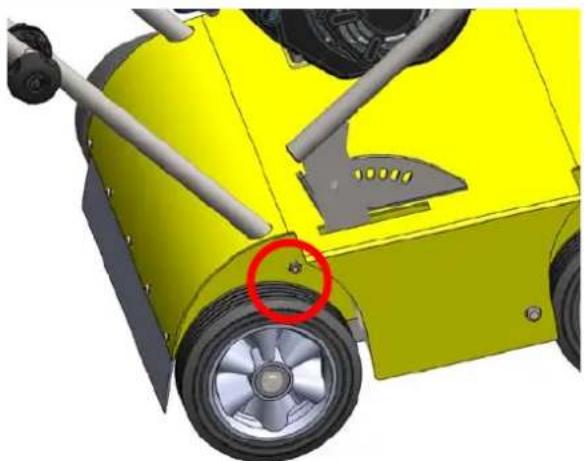

Można podnieść maszynę prawą ręką w pozycję transportową przy użyciu dźwigni(ilustracja 5 a).

Wertykulacja

Wertykulator usuwa mech itp. z trawnika. Wirujące noże urządzenia obracają się w kierunku przemieszczania przez co wprawiają wertykulator w ruch ku przodowi.

Uruchomić silnik i obniżyć maszynę w pozycję „praca” za pomocą dźwigni z prawej strony.

Uwaga! Używaj tylko wczesną wiosną i późną jesienią, gdy gleba jest miękka i wilgotna.

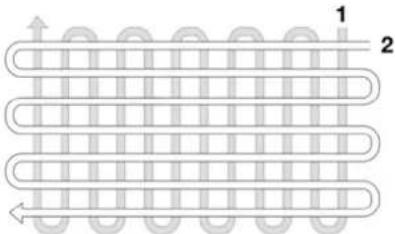

Załączyć sprzęgło rękojeścią i silnik na maksymalną moc. Przemieszczać wertykulator do przodu i do tyłu w poprzek trawnika. Po pierwszej wertykulacji cały mech nie zostanie usunięty z trawnika. W tym wypadku jeśli mech jeszcze pozostaje na trawniku należy powtórzyć zabieg pod kątem 90 stopni w stosunku do poprzedniego. (ilustracja 6).

Ostrzeżenie: Nie używaj skaryfikatora w suchej ziemi. Może to uszkodzić pasek!

Czyszczenie i konserwacja

Po użyciu należy usunąć mech przyczepiony do obudowy. Wyłączyć silnik, zdjąć kabel ze świecy zapłonowej i przechylić maszynę do tyłu. Czyścić spód obudowy za pomocą szczotki.

Przy czyszczeniu wężem z wodą należy używać niskiego ciśnienia, aby nie uszkodzić nalepek ma maszynie. Nie należy także pryskać w kierunku łożysk. Po umyciu dobrze jest uruchomić urządzenie i noże bez obciążenia na krótki okres czasu.

Nigdy nie używać myjki wysokociśnieniowej do czyszczenia wertykulatora.

Powierzchnie zewnętrzne obudowy spryskiwać środkiem antykorozyjnym w sprayu.

Nigdy nie przechylac maszyny o więcej niż 20 stopni, ponieważ może to spowodować wyciek oleju do cylindra.

Przy konserwacji silnika należy stosować się do instrukcji obsługi silnika.

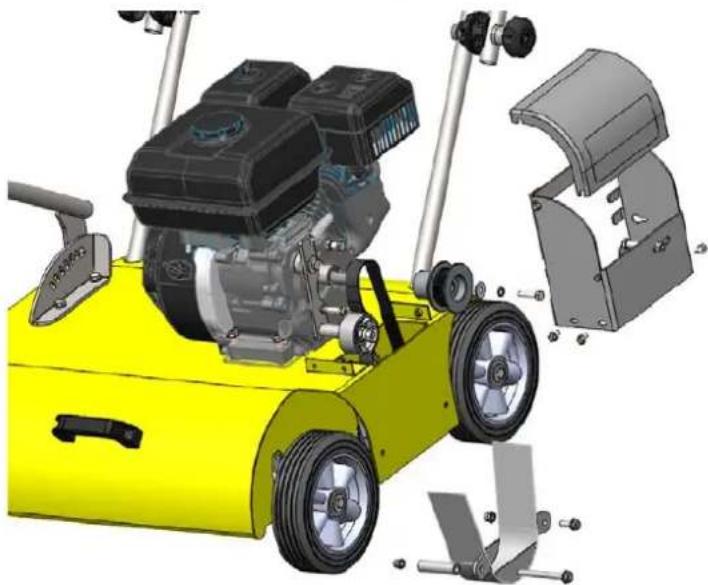

Wymiana paska, patrz Ryc. 8.

Dane techniczne

Model Pro Cut 460
Szerokość robocza (mm)	460
Szerokość całkowita (mm)	700
Długość (mm)	1100
Waga bez paliwa (kg)	66
Średnica wirnika (mm)	210
Prędkość obrotowa wirnika (obr./min.)	2000
Ilość noży tnących	48
Typ noży (mm)	Wahliwe,3
Poziom głośności	83,5
Wibracje na uchwycie (m/s ^2 ) 2,64 - 2,84
