Pro Cut 460BS - Scarifier Texas - Gratis brugsanvisning og manual

Mærke	Texas
Model	Pro Cut 460BS
Produkttype	Scarifier (græsplænens belufter)
Arbejdsbredde	460 mm
Total bredde	700 mm
Total længde	1100 mm
Tomvægt	66 kg
Rotordiameter	210 mm
Rotorhastighed	2000 o/min
Antal knive	48
Knivtype	Flails (3 mm)
Støjniveau	83,5 dB(A)
Vibrationer i håndtaget	2,64 - 2,84 m/s²
Drivmiddel	4-takts benzinmotor
Dybdejustering	Ja, med sidehåndtag
Kobling	Koblingshåndtag på styret
Sikkerhed	Automatisk stop af knive ved slip af håndtaget
Anbefalet brug	Tidligt forår og sent efterår, blød og fugtig jord
Rengøring	Børste, lavtryksvandstråle, anticorrosionsspray
Motorvedligeholdelse	Kontrollér olie og bolte før hver brug
Reservedele	Tilgængelige via Texas-forhandler (hjemmeside)
Garanti	Ugyldig ved brug af ikke-godkendte dele

Ofte stillede spørgsmål - Pro Cut 460BS Texas

Hvordan monterer jeg styret på Texas Pro Cut 460BS scarifieren ?

Fastgør det nederste styr med de medfølgende bolte, og sørg for at placere spændingspladerne indeni. Fastgør derefter det øverste styr, fold det ud og lås det i den ønskede position ved hjælp af håndtagene. Se figur 2 og 3 i manualen for yderligere detaljer.

Hvordan starter jeg motoren på scarifieren ?

Sæt gashåndtaget i choke-position (fuld gas), og følg derefter startinstruktionerne for motoren i motorvejledningen. Sørg for, at alle bolte er strammet, og at olieniveauet er korrekt, før du starter.

Hvordan stopper jeg scarifieren ?

Sæt gashåndtaget på minimum, og følg derefter stopinstruktionerne for motoren. Slip koblingshåndtaget for at frakoble knivene.

Hvordan justerer jeg arbejdsdybden ?

Brug håndtaget på højre side af maskinen (figur 4,b) til at justere arbejdsdybden. Maskinen kan også løftes i transportposition ved hjælp af en anden indstilling (figur 5,a).

Hvornår skal jeg bruge scarifieren ?

Brug scarifieren kun i det tidlige forår og sene efterår, når jorden er blød og fugtig. Undgå at bruge den på tør jord, da det kan beskadige remmen.

Hvad gør jeg, hvis jorden er tør ?

Brug ikke scarifieren på tør jord. Vent, indtil jorden er fugtig, eller vand den let før beluftning for at undgå at beskadige remmen.

Hvordan rengør jeg scarifieren efter brug ?

Stop motoren, fjern tændrørsbeskytteren, vip maskinen bagud og børst under dækslet. Du kan bruge en lavtryksvandslange, men undgå at sprøjte direkte på knivholderen. Påfør anticorrosionsspray på udsatte dele. Brug aldrig en højtryksrenser.

Hvordan udskifter jeg remmen ?

For udskiftning af remmen henvises til figur 8 i brugsanvisningen. Følg de medfølgende instruktioner. Hvis du er usikker, kontakt din forhandler.

Hvor finder jeg reservedele til Texas Pro Cut 460BS ?

Delekataloger er tilgængelige på www.texas.dk. For at købe dele, kontakt din forhandler. Du finder en liste over forhandlere på Texas' hjemmeside.

Hvad er de vigtigste sikkerhedsforskrifter ?

Læs manualen før brug. Brug aldrig maskinen, når der er personer i nærheden, især børn. Brug den ikke, hvis du er træt eller påvirket af alkohol. Kontrollér bolte og olieniveau før hver brug. Brug kun dele godkendt af producenten.

BRUGSANVISNING Pro Cut 460BS Texas

DK Betjeningsvejledning

GB User Manual

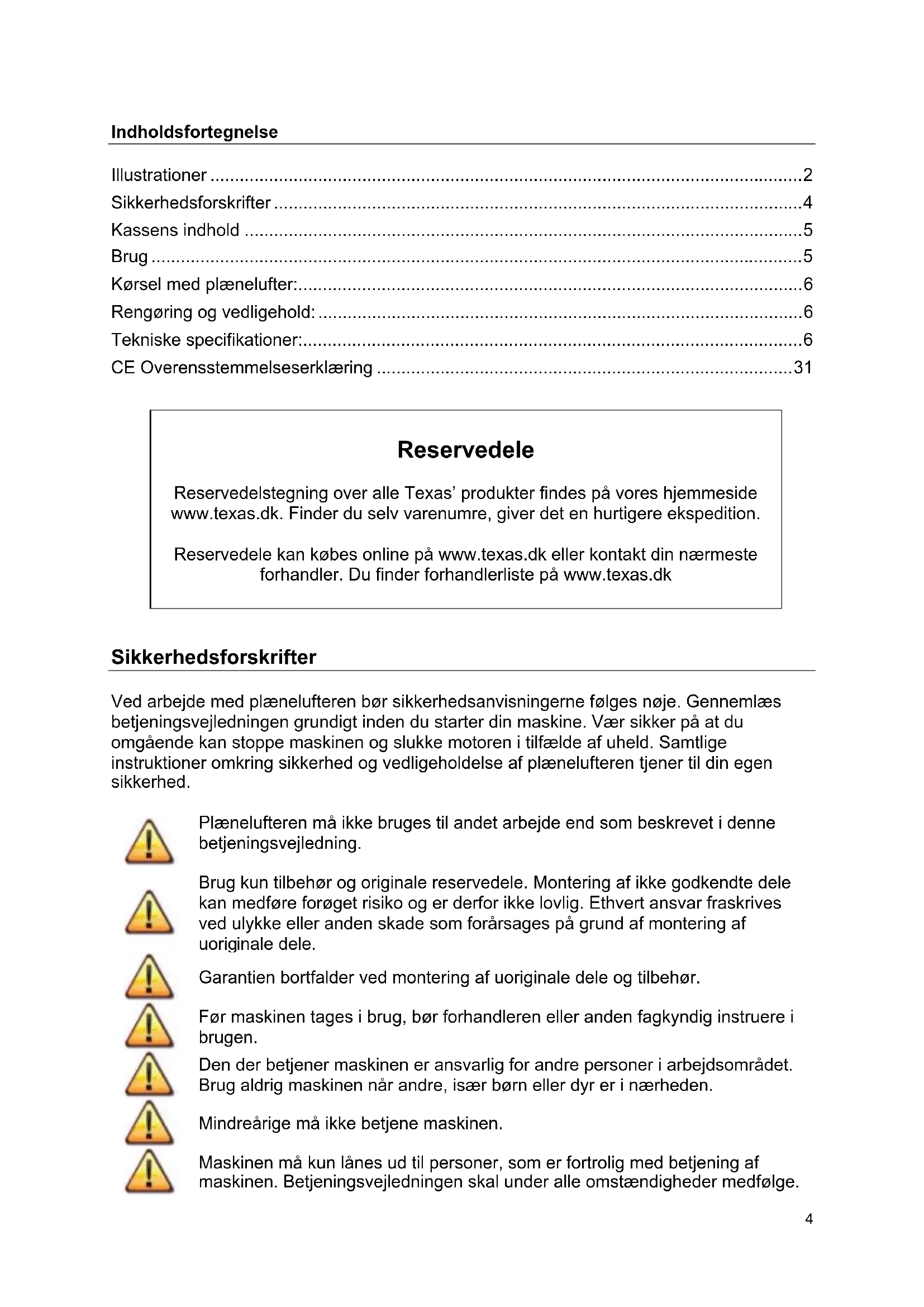

Sikkerhedsforskrifter 4

Kassens indhold 5

Brug 5

Kørsel med plænelufter:....6

Reservedelstegning over alle Texas' produkter findes på vores hjemmeside www.texas.dk. Finder du selv varenumre, giver det en hurtigere ekspedition.

Reservedele kan købes online på www.texas.dk eller kontakt din nærmeste forhandler. Du finder forhandlerliste på www.texas.dk

Sikkerhedsforskrifter

Ved arbejde med plænelufteren bør sikkerhedsanvisningerne følges nøje. Gennemlæs betjeningsvejledningen grundigt inden du starter din maskine. Vær sikker på at du omgående kan stoppe maskinen og slukke motoren i tilfælde af uheld. Samtlige instruktioner omkring sikkerhed og vedligeholdelse af plænelufteren tjener til din egen sikkerhed.

Plænelufteren må ikke bruges til andet arbejde end som beskrevet i denne betjeningsvejledning.

Brug kun tilbehør og originale reservedele. Montering af ikke godkendte dele kan medføre forøget risiko og er derfor ikke lovlig. Ethvert ansvar fraskrives ved ulykke eller anden skade som forårsages på grund af montering af uoriginale dele.

Garantien bortfalder ved montering af uoriginale dele og tilbehør.

Før maskinen tages i brug, bør forhandleren eller anden fagkyndig instruere i brugen.

Den der betjener maskinen er ansvarlig for andre personer i arbejdsområdet. Brug aldrig maskinen når andre, især børn eller dyr er i nærheden.

Mindreårige må ikke betjene maskinen.

Maskinen må kun lånes ud til personer, som er fortrolig med betjening af maskinen. Betjeningsvejledningen skal under alle omstændigheder medfølge.

Plænelufteren må kun betjenes af personer, som er udhvilede, raske og i god form. Hvis arbejdet er udmattende, bør der holdes jævnlige pauser. Efter indtagelse af alkohol må der ikke arbejdes med maskinen.

De, fra fabrikken monterede styreenheder, som f.eks. koblingskablet fra håndtaget må ikke fjernes eller afdækkes.

Check altid før start, at bolte og møtrikker er spændt.

Kontroller oliemængden inden start af motoren.

Arbejde med maskinen på stejle skråninger er farligt! Benyt kun maskinen på områder, hvor den kan håndteres sikkert!

Kassens indhold

1. Maskine (Figur 1)
2. Betjeningsvejledning og motorvejledning

Plænelufteren er næsten klar til brug, kun styret skal monteres.

Understyret skal monteres med bespændingsplader indvendigt. Figur 2.

Monter overstyret og fold styret op og spænd det fast i den ønskede position, med grebene figur 3, c.

Brug

Inden brug følges motorvejledningens anvisninger for klargøring af motor.

Inden brug skal alle fremmedlegemer fjernes fra området. Sten, glas, grene og lignende kan skade maskinen. Kontroller samtidig at bolte på maskinen er efterspændt.

Kontroller oliemængden på motoren inden start.

Start: Sæt gashåndtaget på choker / fuld gas, figur 3, a.

Følg motorens anvisninger for start.

Stop: Sæt gashåndtaget på minimum gas, figur 3, a.

Følg motorens anvisninger for stop.

Koblingsgrebet på styret aktiverer knivrotoren under maskinen. Det er vigtigt at koblingsgrebet er tilkoblet helt under drift dvs. grebet skal holdes helt ind til styret.

Figur 3, b.

Knivrotoren frakobles automatisk, när grebet slippes.

Arbejdsdybden justeres med positionsskiven på højre side af maskinen, (figur 4, b).

Maskinen hæves til transportstilling med grebet på højre side af maskinen, (figur 5, a)

Kørsel med plænelufter:

Plænelufteren er beregnet til at løsne mos mv. i græsplæner. Maskinens knivrotor rotorer med kørselsretningen, og hjælper derfor med til at bevæge maskinen fremad.

OBS! Brug den kun i tidligt forår eller sent efterår, hvor jorden er blød og fugtig.

Start motoren og sænk maskinen til arbejdsposition med håndgrebet på højre side. Aktiver koblingshåndtaget og giv motoren fuld gas. Kør nu med plænelufteren frem og tilbage på græsplænen. Efter første kørsel fjernes den løsnede mos fra plænen. Hvis der stadig er mos i plænen, kan der køres en gang mere med maskinen, på kryds af den første behandling, se figur 6.

Advarsel: Brug ikke plænelufteren i hård tør jord. Dette kan beskadige remmen.

Efter brug bør maskinen rengøres for fasthængende mos under skjoldt. Stop motoren, afmonter tændrørshætten og vip maskinen bagover. Rengør maskinen under skjoldt med en børste.

Hvis maskinen rengøres med en vandslange, undgå da at sprøjte med for højt tryk, så maskinens klistermærker tager skade. Undgå tillige at sprøjte direkte på knivrotorens lejer. Efter vask er det en god ide at starte maskinen og lade knivrotoren køre ubelastet i et kort stykke tid.

Brug aldrig en højtryksrenser til rengøring af plænelufteren.

Spray udsatte områder med en korrosionsbeskyttende spray.

Vip aldrig maskinen mere end 20 grader, da olien kan løbe over ind i cylinderen.

Følg motorvejledningen for vedligeholdelse af motoren.

For udskiftning af rem, se figur 8.

Tekniske specifikationer:

Model Pro Cut 460
Arbejdsbredde (mm)	460
Totalbredde (mm)	700
Total længde (mm)	1100
Tør vægt (kg)	66
Rotor diameter (mm)	210
Rotorhastighed (omdr/min)	2000
Antal knive (stk)	48
Knivtype (mm)	Slagler, 3
Støj ved bruger (db(A))	83,5
Vibration i betjeningsgreb (m/s ^2 ) 2,64 - 2,84

Table of Contents

Illustrations....2

Safety precautions 8

Box Contents 9

Use 9

Under Operation 10
