Type de produit	Motoculteur électrique
Marque	Texas
Modèle	EL Tex 750
Alimentation	230 Volt – 50 Hz
Puissance nominale	750 W
Largeur de travail	280 mm
Profondeur de travail max.	220 mm
Niveau sonore	93 dB(A)
Lubrification	Graisse Multifak Fedt (réf. 90306500)
Arrêt de sécurité	Relâchement de la poignée B
Capacité des lames	Remplacement par lot
Entretien régulier	Nettoyage après chaque usage ; graissage toutes les 20 h
Stockage longue durée	Graisser les pièces métalliques contre la corrosion
Pièces de rechange	Uniquement d'origine Texas (disponibles sur www.texas.dk)
Réparations	Confier à un atelier agréé
Sécurité électrique	Utiliser un câble secteur et le fixer dans le porte-câble
Distance de sécurité	10 mètres autour de la machine
Documentation	Notice d'utilisation disponible en PDF

FOIRE AUX QUESTIONS - EL Tex 750 Texas

Comment démarrer le motoculteur EL Tex 750 ?

Branchez la machine sur le secteur et fixez le cordon dans le porte-câble. Appuyez sur le bouton de sécurité A puis tirez la poignée B vers le haut. Une fois démarrée, relâchez le bouton A.

Comment arrêter le motoculteur rapidement ?

Relâchez simplement la poignée B. La machine s'arrête immédiatement.

Que faire si le moteur ne démarre pas ?

Vérifiez l'alimentation électrique et les câbles. Si l'interrupteur de sécurité est défectueux, contactez votre distributeur. Si la protection de surchauffe est activée, travaillez moins profondément, retirez les blocages, ou attendez 15 minutes avant de redémarrer.

Comment remplacer les lames ?

Portez des gants. Retirez la broche d'arrêt extérieure puis les lames extérieures, puis la broche intérieure et les lames intérieures. Les lames doivent être remplacées par lot (ensemble).

Quelle graisse utiliser pour la lubrification ?

Utilisez de la graisse Multifak Fedt (réf. 90306500). Remplissez après chaque 20 heures de fonctionnement : couchez la machine sur le côté, nettoyez l'orifice, versez la graisse jusqu'au bord et remettez le bouchon.

Quelles sont les précautions de sécurité essentielles ?

Portez des lunettes de protection, des protège-tympans et des chaussures de sécurité. Éloignez les personnes d'au moins 10 mètres. Ne l'utilisez pas près de liquides explosifs. Débranchez avant toute intervention.

Le motoculteur vibre anormalement, que faire ?

Les lames peuvent être cassées ou usées. Remplacez-les ou contactez votre distributeur. Vérifiez également que les boulons et écrous sont serrés.

Quelle profondeur de travail maximale ?

La profondeur maximale est de 220 mm. Pour un travail efficace, avancez de la longueur d'un bras puis tirez la machine vers vous.

Comment entretenir le motoculteur après utilisation ?

Nettoyez toute herbe ou saleté. Si vous ne l'utilisez pas pendant plusieurs mois, graissez toutes les pièces métalliques pour éviter la corrosion. Utilisez uniquement des pièces d'origine.

Puis-je utiliser le motoculteur sur un sol très dur ?

Oui, mais réduisez la profondeur de travail. Si la protection de surchauffe s'active, attendez 15 minutes. Utilisez la technique d'avancer et reculer plusieurs fois pour ameublir le sol.

MODE D'EMPLOI EL Tex 750 Texas

FR Manuel d'utilisation

1. Table des matières - "Traduction de la notice originale"

1. Consignes de sécurité 44
   3.Identification El-Tex 750 45
2. Assemblage El-Tex 750 46
   5.Demarrage du moteur 47
   6.Lames 48
3. Lubrification 49
4. Entretien et stockage 49
5. Dépannage 50
6. Caracteristiques techniques 50

Pièces de rechange

La liste des pieces et les schémas de ce produit sont disponibles sur notre site Web www texas.dk

Si vous trouvez vous-même la reférence de la piece, cela vous permettra d'être servi plus rapidement.

Pour l'achat de pieces de rechange, veuillez contacter votre distribu

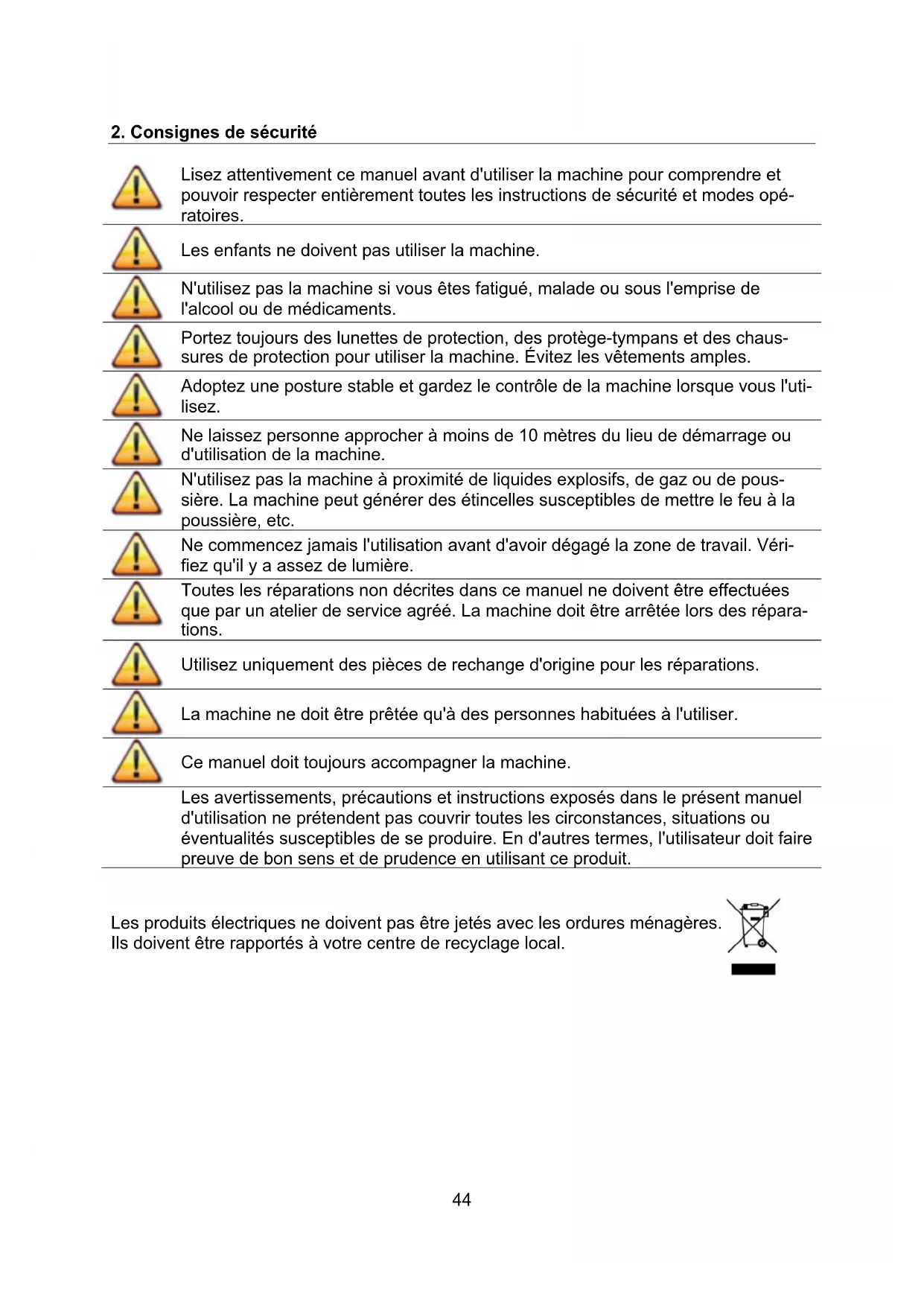

2. Consignes de sécurité

Lisez attentivement ce manuel avant d'utiliser la machine pour comprendre et pouvoir respecter entièrement toutes les instructions de sécurité et modes opérateires.

Les enfants ne doivent pas utiliser la machine.

N'utilisez pas la machine si vous etes fatigué, malade ou sous l'emprise de l'alcool ou de médicaments.

Portez toujours des lunettes de protection, des protège-tympans et des chaussures de protection pour utiliser la machine. Évitez les vêtements amples.

Adoptez une posture stable et gardez le contrôle de la machine lorsque vous l'utilisez.

Ne laissiez personne approcher à moins de 10 metres du lieu de démarrage ou d'utilisation de la machine.

N'utilisez pas la machine à proximé de liquides explosifs, de gaz ou de poussière. La machine peut générer des étincelles susceptibles de mettre le feu à la poussière, etc.

Ne commencez jamais l'utilisation avant d'avoir dégagé la zone de travail. Vérifiez qu'il y a assez de lumière.

Toutes les réparations non décrites dans ce manuel ne doivent être effectuées que par un atelier de service agréé. La machine doit être arrêtée lors des réparations.

Utilisez uniquement des pieces de rechange d'origine pour les réparations.

La machine ne doit être prétée qu'a des personnes habituées à l'utiliser.

Ce manuel doit toujours accompagner la machine.

Les averissements, précautions et instructions exposés dans le present manuel d'utilisation ne prétendent pas couvir toutes les circonstances, situations ou eventualités susceptibles de se produit. En d'autres termes, l'utilisateur doit faire preuve de bon sens et de prudence en utilisant ce produit.

Les produits électriques ne doivent pas être jetés avec les ordures menagères. Ils doivent être rapportés à leur centre de recyclage local.

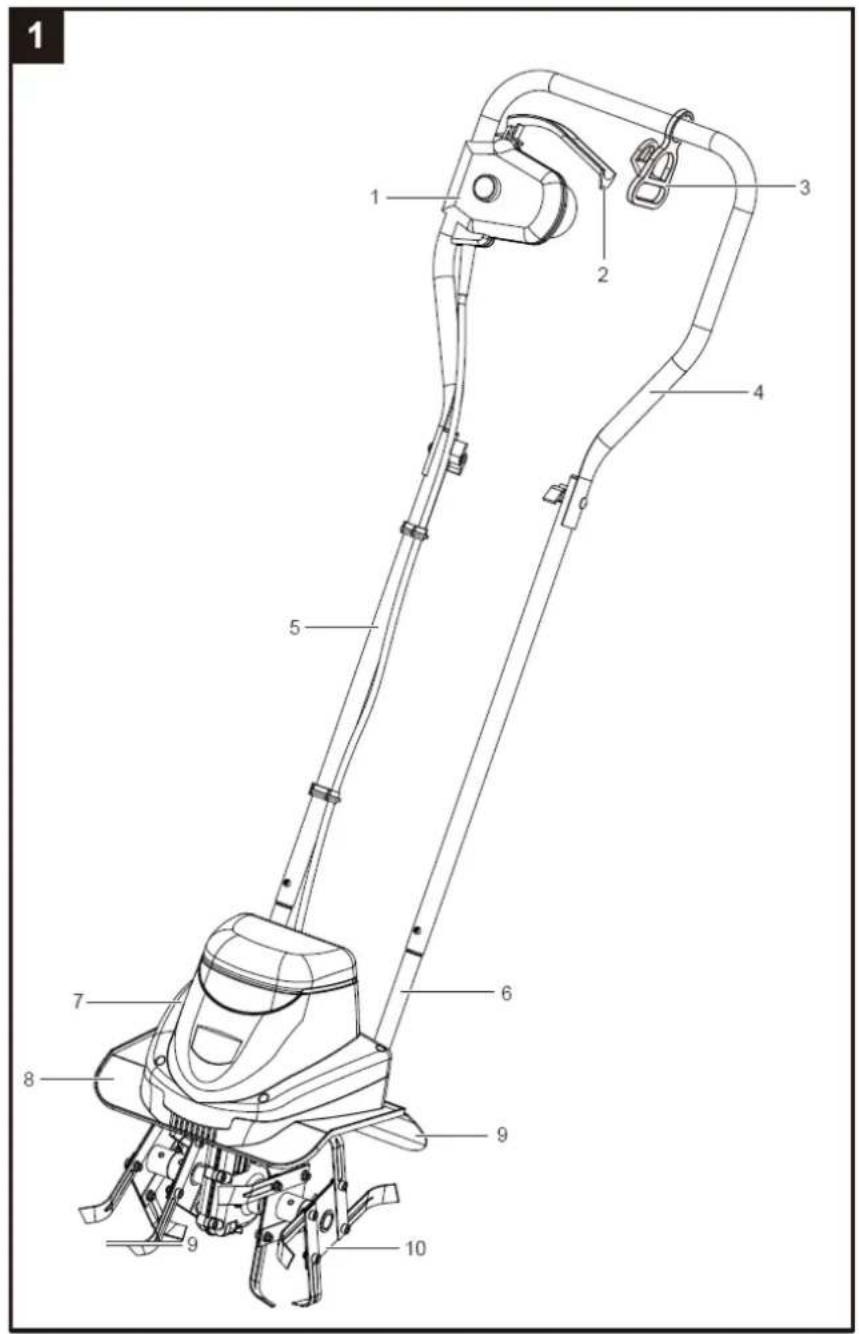

1.	Panneau de commande 2.
3.	Porte-câble 4. Cadre supérieur
5.	Cadre intermédiaire 6. Cadre supérieur
7.	Moteur
9.	Protection arrêté 10. Lame

	Accélérateur
	r
	r
8.	Protection

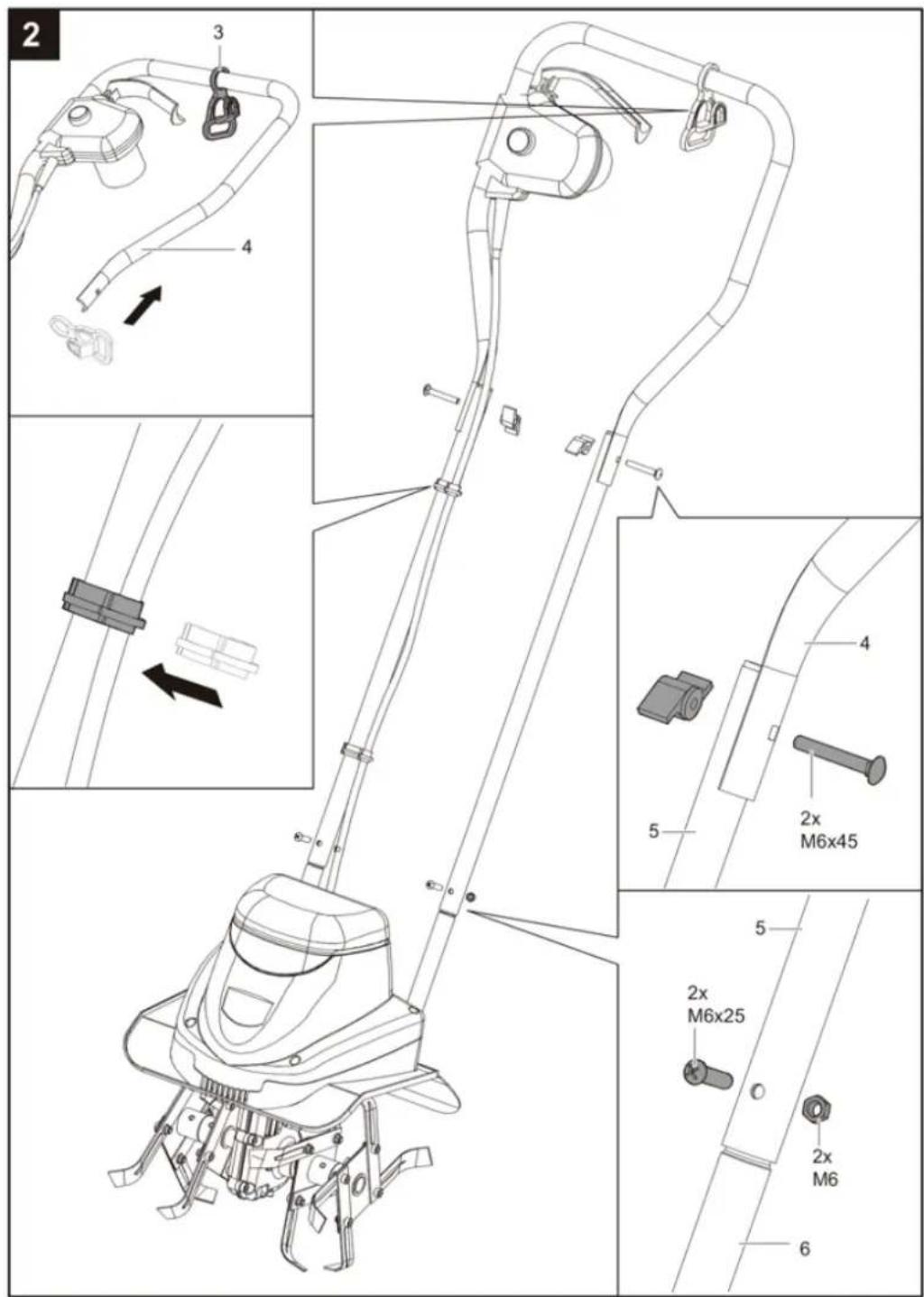

Assemblez le cadre avec les vis fournies.
Placez les porte-cable.(fig. 2)

5. Demarrage du moteur

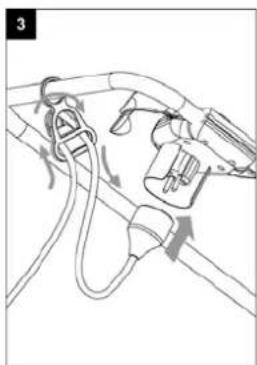

Branchez la machine sur le secteur et vérifie que le cordon est bien fixé dans le portecâble. (fig. 3)

Démarrez la machine en appuyant sur le bouton de sécurité A, puis tirez la poignée B vers le haut, vers le cadre. Lorsque la machine démarre, relâchez le bouton A.

Arretez la machine en relachant la poignee B. (fig. 4)

Astuces

Ne démarrez pas la machine avant d'être dans la zone de travail. Gardez toujours les deux mains sur la machine.

Les lames sont propulser la machine vers l'avant. Laissez les lames pénétrer lentement dans le sol.

Pour travailler en profondeur, la méthode la plus efficace est de laisser la machine avancer de la longueur d'un bras. Tirez ensuite la machine vers vous. Puis avancez-la à nouveau.

Les lames doivent toujours tourner à la vitesse maximale. Vérifiez qu'elles ne soient pas surchargees.

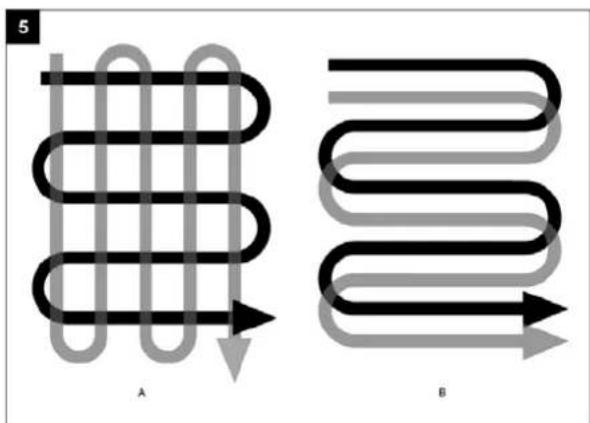

Utilisez l'un de ces motifs pour préparer une zone pour l'ensemencement. (fig. 5)

6. Lames

Si les lames sont usées ou cassées, elles peuvent être replacées. Voir la figure 6. L'absence d'entretien des lames peut entraîner de mauvais résultats de cultivation ou surcharger le moteur. Portez toujours des gants lorsque vous travailliez à proximité des lames.

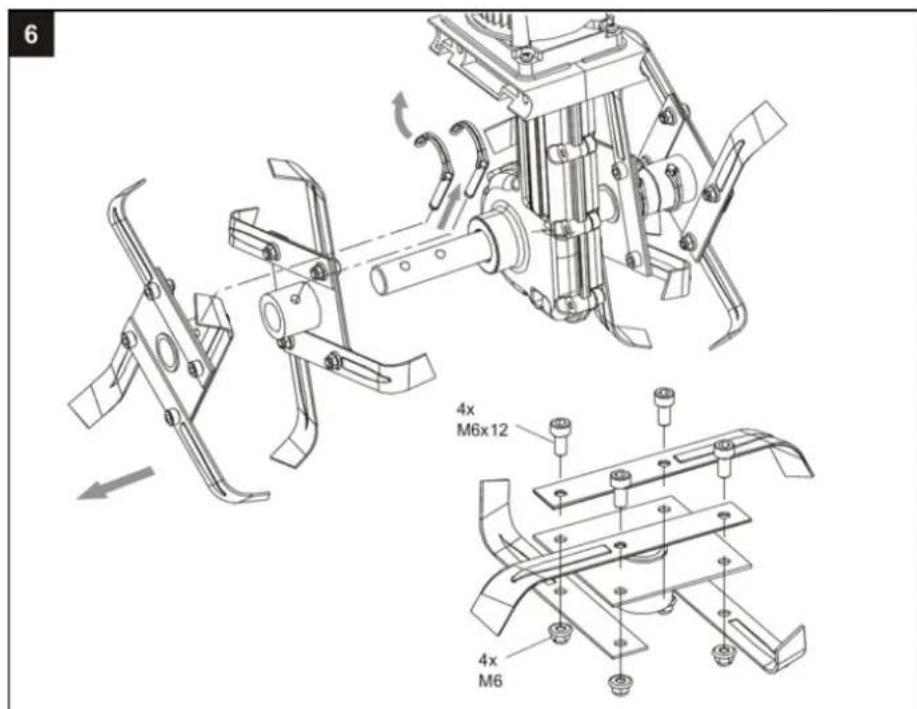

Les lames peuvent uniquement etre remplacées par lot. Retirez la broche d'arrêt extérieure et les lames extérieures, puis la broche d'arrêt interieure et les lames interieures. (fig. 6)

7. Lubrification

Important: Vérifiez et remplissez avec de laGRAISSSE après chaque tranche de 20 heures de fonctionnement.

Procedure:

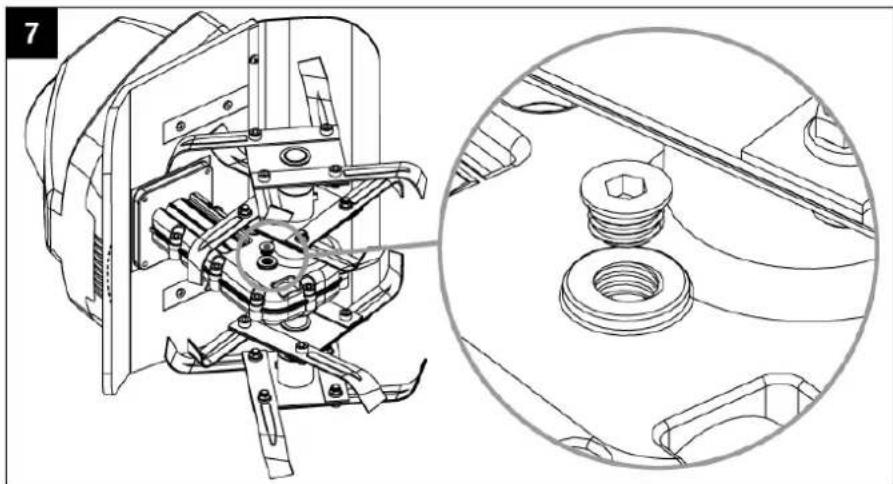

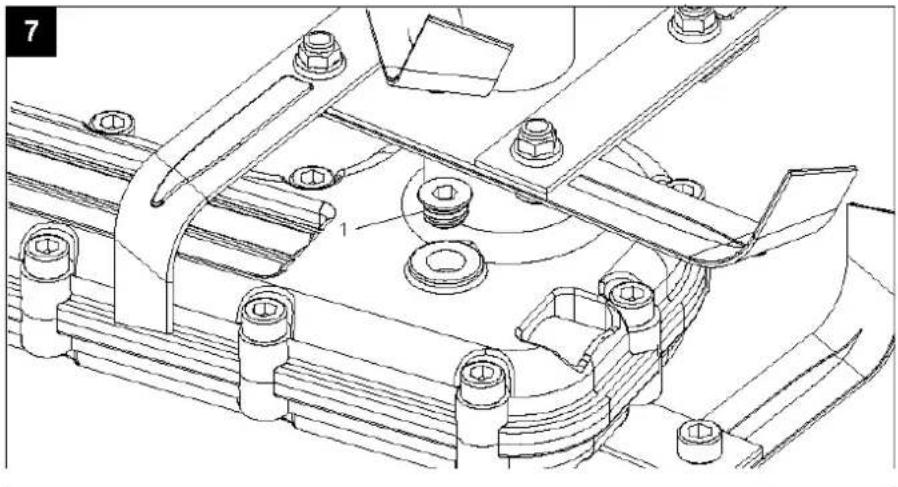

Couchez la machine sur le côte croit. Nettoyez l'extérieur de l'orifice de replissage pour éviter que la saleté ne reste dans la machine lorsque vous retirez le bouchon. (fig. 7)

Versez de laGRAisse de type Multifak Fedt jusqu'au bord. Remettez le bouchon.

Référence de piece de rechange du Multifak Fedt : 90306500

8. Entretien et stockage

Après chaque utilisation, nettoyez complètement la machine de toute herbe ou saleté.

Si vous prévoyez de ne pas utiliser la machine pendant plusieurs mois, gratisse toutes les pieces métalliques pour empêcher la corrosion.

Utilisez uniquement des pieces de rechange d'origine.

9. Dépannage

Problème	Cause	Solution
Le moteur ne démarre pas	Pas d'alimentation Vérifiez l'alimentation et les câbles
	Interrupteur de sécurité dé-fectueux	Contactez votre distributeur local
	Protection de surchauffe activée	a. Travailliez moins profondément. b. Retirez tous les blocages possibles c. Le sol est trop dur. Modifiez la profondeur, puis avancez et recu-lez plusieurs fois. Ne redémarrez pas avant 15 minutes.
Niveau de bruit anormal	Les lames sont bloquées Coupeze le moteur et laissez-le s'arrête complètement. Retirez l'élement obstruant.
	Manque deGRAisse Contactez-vous distributeur local
	Boulons, écrous ou équipe-ment de sécurité desserrés.	Serrez-les. Contactez votre distributeur local si le bruit persisté.
Vibrations anormales Lames cassées ou usées Remplacent ou contactez votre distributeur local.
			Profondeur de travail trop grande	Utilisez la profondeur de travail correcte.
Mauvais résultats Profondeur de travail insuffi-sante		Utilisez la profondeur de travail correcte.
		Lames usées Remplacez ou contactez votre distributeur local.

10. Caracteristiques techniques

Modèle El-Tex 750
Alimentation 230 Volt - 50 Hz
Watt	750
Largeur de travail 280 mm
Profondeur de travail maxi	220 mm
dB(A)	93 (A) dB
Graisse Multifak Fedt / 90306500
