РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ EL Tex 750 Texas

Запасные части Перечень деталей и пояснительные чертежи конкретного продукта можно найти на нашем веб-сайте www.texas.dk Выполнить обслуживание будет проще, если вы сами поможете найти номера запчастей. Для приобретения запасных частей обратитесь к своему дилеру.36

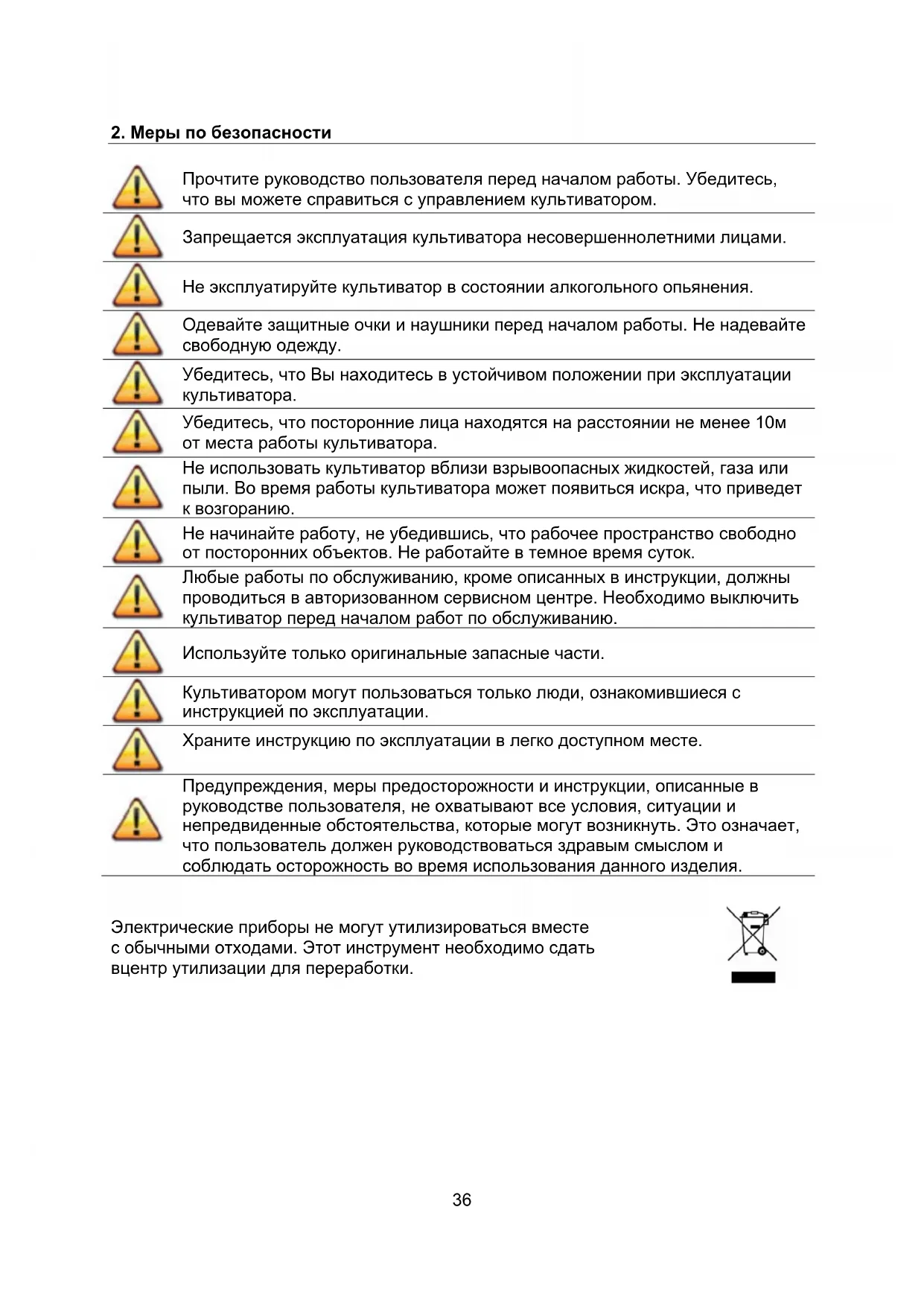

2. Меры по безопасности

Прочтите руководство пользователя перед началом работы. Убедитесь, что вы можете справиться с управлением культиватором. Запрещается эксплуатация культиватора несовершеннолетними лицами. Не эксплуатируйте культиватор в состоянии алкогольного опьянения. Одевайте защитные очки и наушники перед началом работы. Не надевайте свободную одежду. Убедитесь, что Вы находитесь в устойчивом положении при эксплуатации культиватора. Убедитесь, что посторонние лица находятся на расстоянии не менее 10м от места работы культиватора. Не использовать культиватор вблизи взрывоопасных жидкостей, газа или пыли. Во время работы культиватора может появиться искра, что приведет к возгоранию. Не начинайте работу, не убедившись, что рабочее пространство свободно от посторонних объектов. Не работайте в темное время суток. Любые работы по обслуживанию, кроме описанных в инструкции, должны проводиться в авторизованном сервисном центре. Необходимо выключить

льтиватор перед началом работ по обсл

Используйте только оригинальные запасные части. Культиватором могут пользоваться только люди, ознакомившиеся с инструкцией по эксплуатации. Храните инструкцию по эксплуатации в легко доступном месте.

Предупреждения, меры предосторожности и инструкции, описанные в руководстве пользователя, не охватывают все условия, ситуации и непредвиденные обстоятельства, которые могут возникнуть. Это означает, что пользователь должен руководствоваться здравым смыслом и соблюдать осторожность во время использования данного изделия.

Электрические приборы не могут утилизироваться вместе с обычными отходами. Этот инструмент необходимо сдать вцентр утилизации для переработки.37

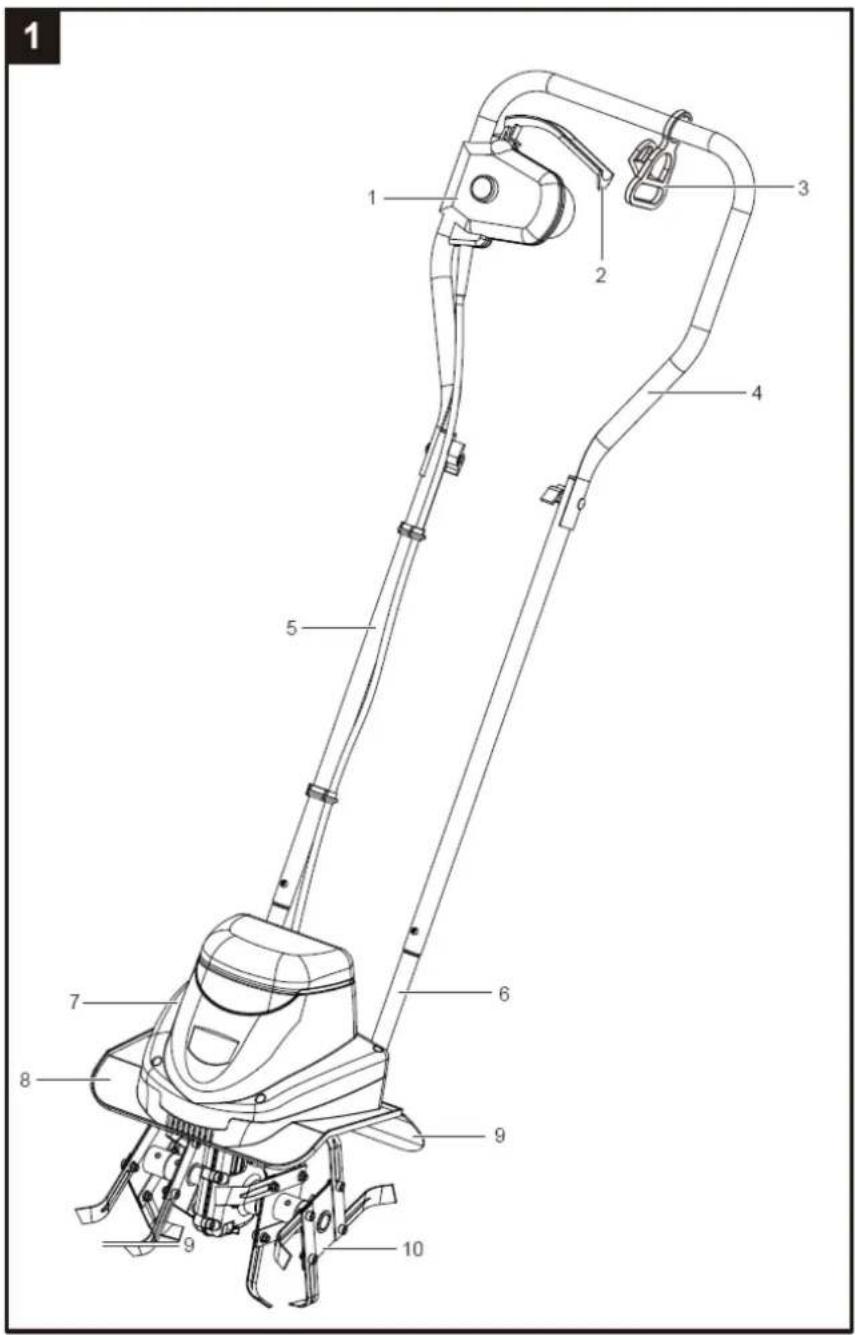

правления 2. Рычаг включения

3. Фиксатор кабеля 4. Верхняя часть р

ля 6. Нижняя часть р

7. Электродвигатель 8. Боковое крыло

9. Заднее крыло 10. Фрезы38

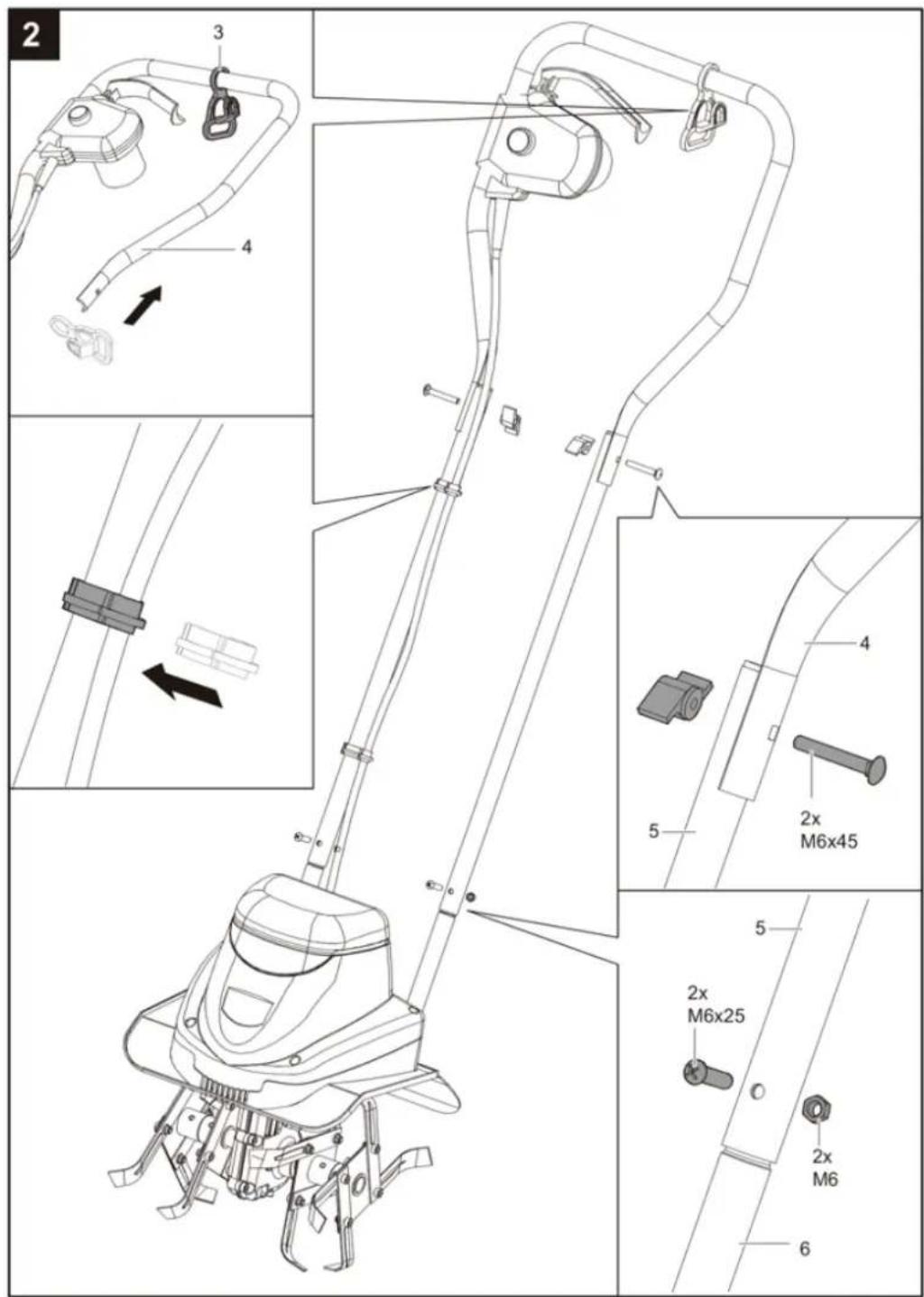

Соберите рукоятку с помощью болтов, как показано на рисунке. Установите фиксатор кабеля. (рис. 2).39

5. Включение культиватора

Вставьте розетку удлинителя в вилку культиватора и убедитесь, что кабель правильно закреплен в фиксаторе кабеля. (рис. 3)

Включение культиватора: нажмите на кнопку безопасности A и потяните рычаг B к рукоятке. После включения культиватора, отпустите кнопку A. Остановка культиватора: отпустите рычаг B. (рис. 4)

Включайте культиватор только в рабочей зоне. Всегда держите культиватор обеими руками. При вращении фрез культиватор начнет двигаться вперед. Медленно заглубите фрезы в землю. Наиболее эффективный способ глубоко обработать почву – это дать культиватору продвинуться вперед, а затем притянуть его опять к себе. Снова начните движение

Фрезы должны вращаться на максимальной скорости. Убедитесь, что они не перегружены.

Используйте один из способов обработки почвы (рис 5).40

Если фрезы повреждены или изношены, их необходимо заменить. Смотрите рис. 6. Неправильное обслуживание может привести к плохой работе культиватора или перегрузке двигателя. Осуществляя работы по обслуживанию фрез, надевайте защитные перчатки. Замену всех фрез необходимо производить одновременно. Удалите внешние шплинты и внешние фрезы, затем внутренние шплинты и внутренние фрезы.(рис. 6).41

Культиватор поставляется с заполненным смазкой редуктором. Важно: проверяйте количество смазки и добавляйте её при необходимости через каждые 20 часов эксплуатации. (рис. 7). Для проверки и добавления смазки переверните культиватор на правую сторону. Очистите отверстие для заполнения смазки, чтобы избежать попадания грязи внутрь. Открутите пробку. Проверьте количество смазки. При необходимости добавьте смазку Multifak Fedt до тех пор, пока она не начнет выступать из отверстия. Закрутите пробку. Тип смазки: Multifak Fedt/90306500

8. Обслуживание и хранение

Необходимо очищать культиватор от остатков травы и грязи после каждого использования. Если Вы не будете использовать культиватор в течение нескольких месяцев, необходимо смазать все металлические части. Используйте только оригинальные запасные части.42

9. Устранение неисправностей

Проблема Возможная причина Устранение неполадки Не включается

Нет электричества Проверьте подключен ли культиватор к электрической

Не работает выключатель Свяжитесь с Вашим дилером Сработала защита от перегрева двигателя a. Работайте на меньшей

b. Удалите возможный затор. c. Слишком твердая почва. Измените глубину обработки и пройдите вперед – назад медленно несколько раз. Не включайте двигатель в течение 15 мин

Фрезы заблокировались Остановите культиватор, дождитесь полной остановки фрез. Устраните затор. Недостаток смазки

Заполните редуктор смазкой. Свяжитесь с Вашим дилером,

м продолжается. Ослабли болты и гайки, или защитные приспособления. Затяните. Свяжитесь с Вашим дилером, если шум продолжается. Вибрации Фрезы сломаны или

Замените или свяжитесь с Вашим дилером Слишком большая рабочая

Используйте нужную глубину

Используйте нужную глубину

Изношены фрезы Замените или свяжитесь с Вашим дилером

Модель El-Tex 750 Напряжение сети 230 Вольт -50 Герц Мощность двигателя 750 Ватт Ширина обработки 280 мм Диаметр фрез 220 мм

Вес нетто 7,5 кг Смазка Multifak Fedt / 9030650043
