INSTRUKCJA OBSŁUGI EL Tex 750 Texas

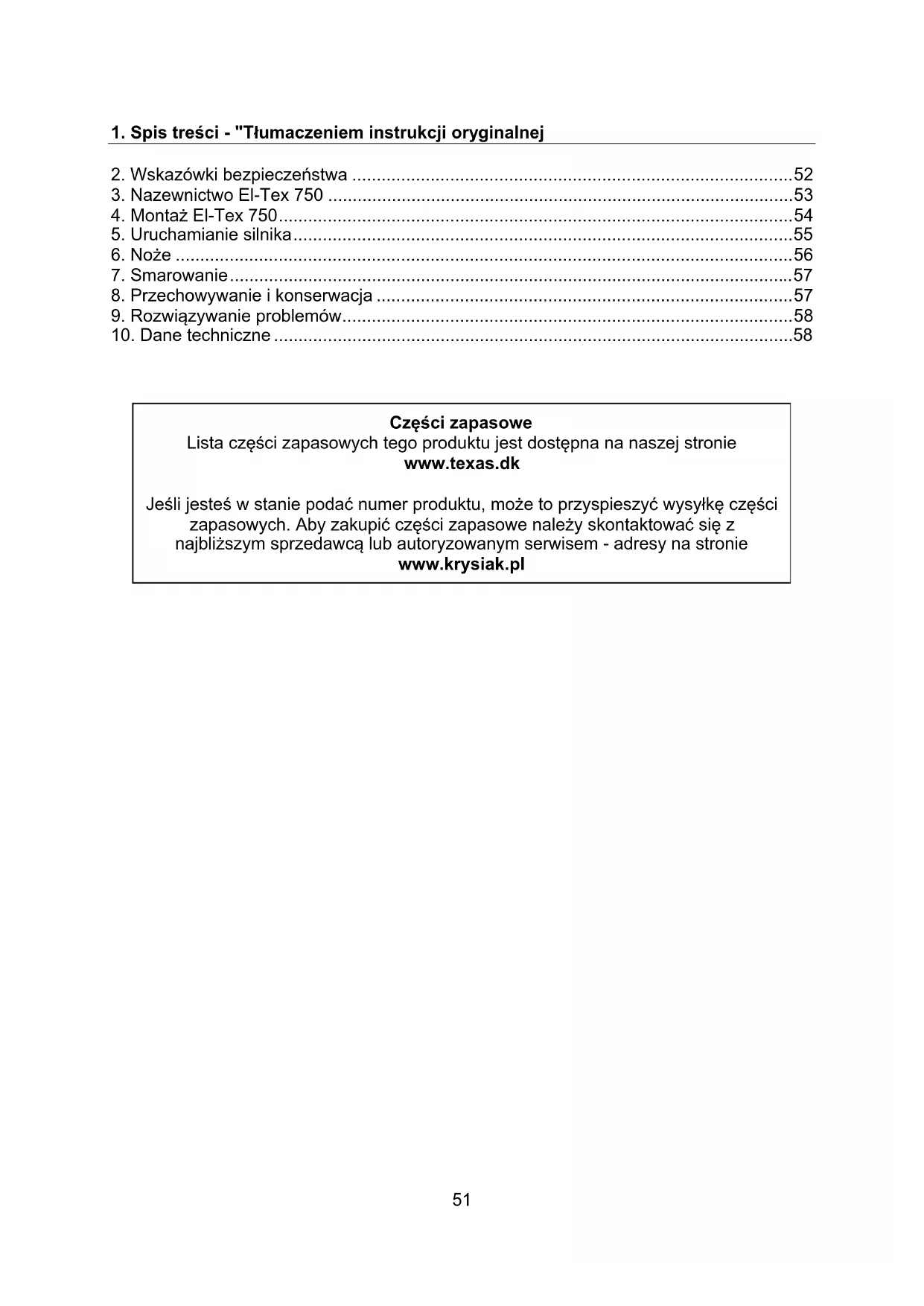

1. Spis treści - "Tłumaczeniem instrukcji oryginalnej

Części zapasowe Lista części zapasowych tego produktu jest dostępna na naszej stronie www.texas.dk Jeśli jesteś w stanie podać numer produktu, może to przyspieszyć wysyłkę części zapasowych. Aby zakupić części zapasowe należy skontaktować się z najbliższym sprzedawcą lub autoryzowanym serwisem - adresy na stronie www.krysiak.pl52

2. Wskazówki bezpieczeństwa

Przeczytaj uważnie instrukcję obsługi przed uruchomieniem urządzenia. Zapoz- naj się z wszystkimi elementami i obsługą. Dzieciom nie wolno obsługiwać urządzenia Nie uruchamiaj urządzenia jeśli jesteś chory bądź zmęczony lub spożywałeś alkohol czy brałeś leki. Zawsze noś okulary ochronne i nauszniki oraz solidne obuwie z antypoślizgową podeszwą. Unikaj noszenia luźnych ubrań do pracy z urządzeniem. Upewnij się, że stoisz na pewnej, równej powierzchni podczas uruchamiania i obsługi maszyny. Upewnij się, że osoby postronne znajdują się w bezpiecznej odległości (przynajmniej 10m) od maszyny. Nie uruchamiaj urządzenia w pobliżu łatwopalnych płynów, gazów czy kurzu. Maszyna może wytwarzać iskry, które mogą spowodować pożar. Zanim uruchomisz urządzenie sprawdź czy teren pracy jest oczyszczony. Upew- nij się, że jest wystarczająco jasno i dobra widoczność Wszelkie naprawy, oprócz tych wymienionych w instrukcji, powinny być przeprowadzane przez autoryzowany serwis naprawczy. Zanim przystąpisz do napraw

ć urządzenie! Używaj tylko oryginalnych części zamiennych firmy Texas. Urządzenie może obsługiwać tylko osoba zaznajomiona z instrukcją obsługi. Zachowaj tę instrukcję!

Ostrzeżenia, środki ostrożności i instrukcje zawarte w niniejszym podręczniku użytkownika nie uwzględniają każdej sytuacji, jaka może potencjalnie mieć miejsce. W trakcie obsługi produktu użytkownik musi kierować się rozsądkiem i zachować należ

Przekaż niepotrzebne urządzenie, jego akcesoria i opakowanie do zgodnej z przepisami o ochronie środowiska naturalnego utylizacji. Urządzeń nie należy wyrzucać razem ze śmieciami domowymi. Należy oddać zużyte urządzenie w punkcie recyklingu. Użyte w produkcji elementy z tworzyw sztucznych i metalu można od siebie oddzielić i poddać wybiórczej utylizacji. Spytaj w naszym Centrum Serwisowym o szczegóły.53

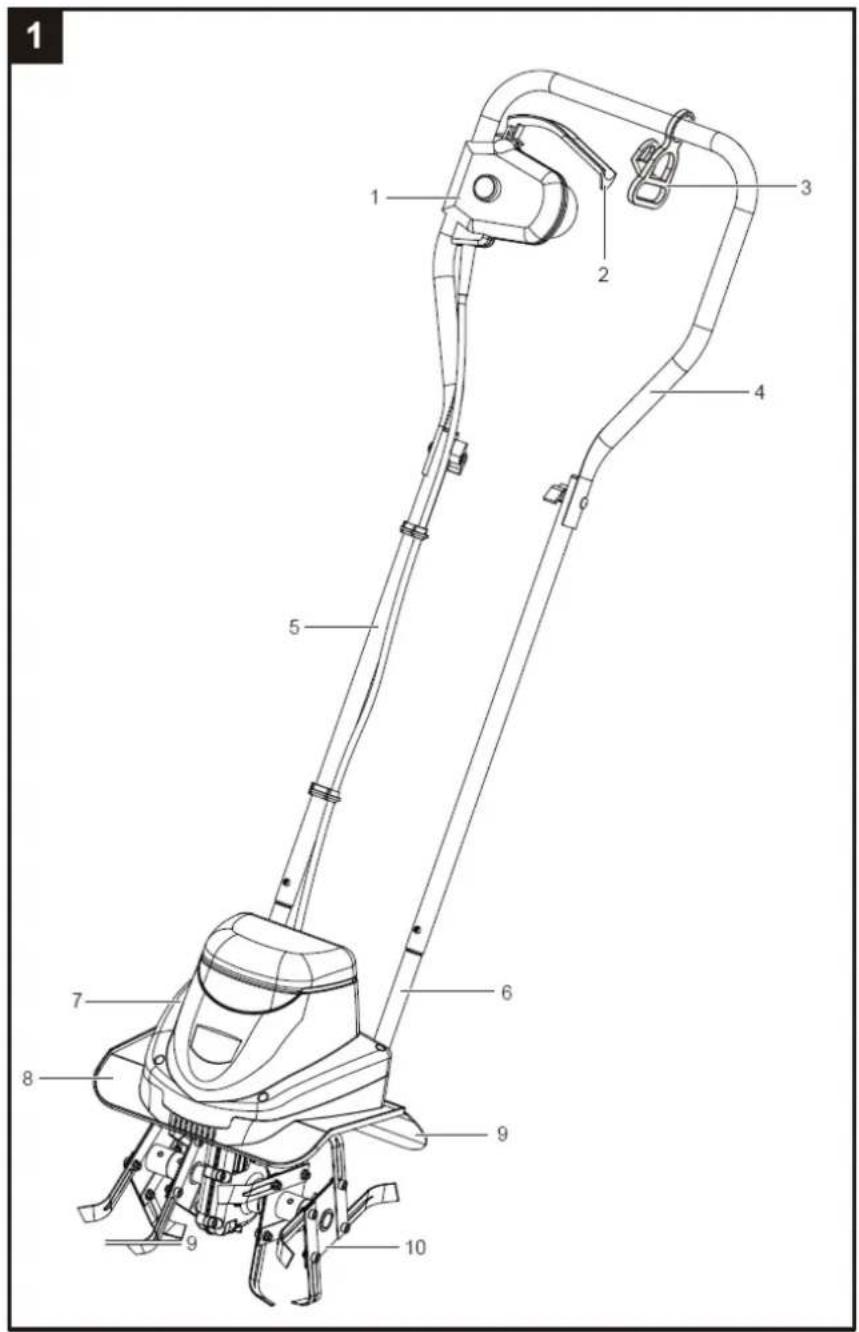

3. Nazewnictwo El-Tex 750

3. Zaczep przewodu zasila

7. Silnik 8. Osłona noż

4. Montaż El-Tex 750

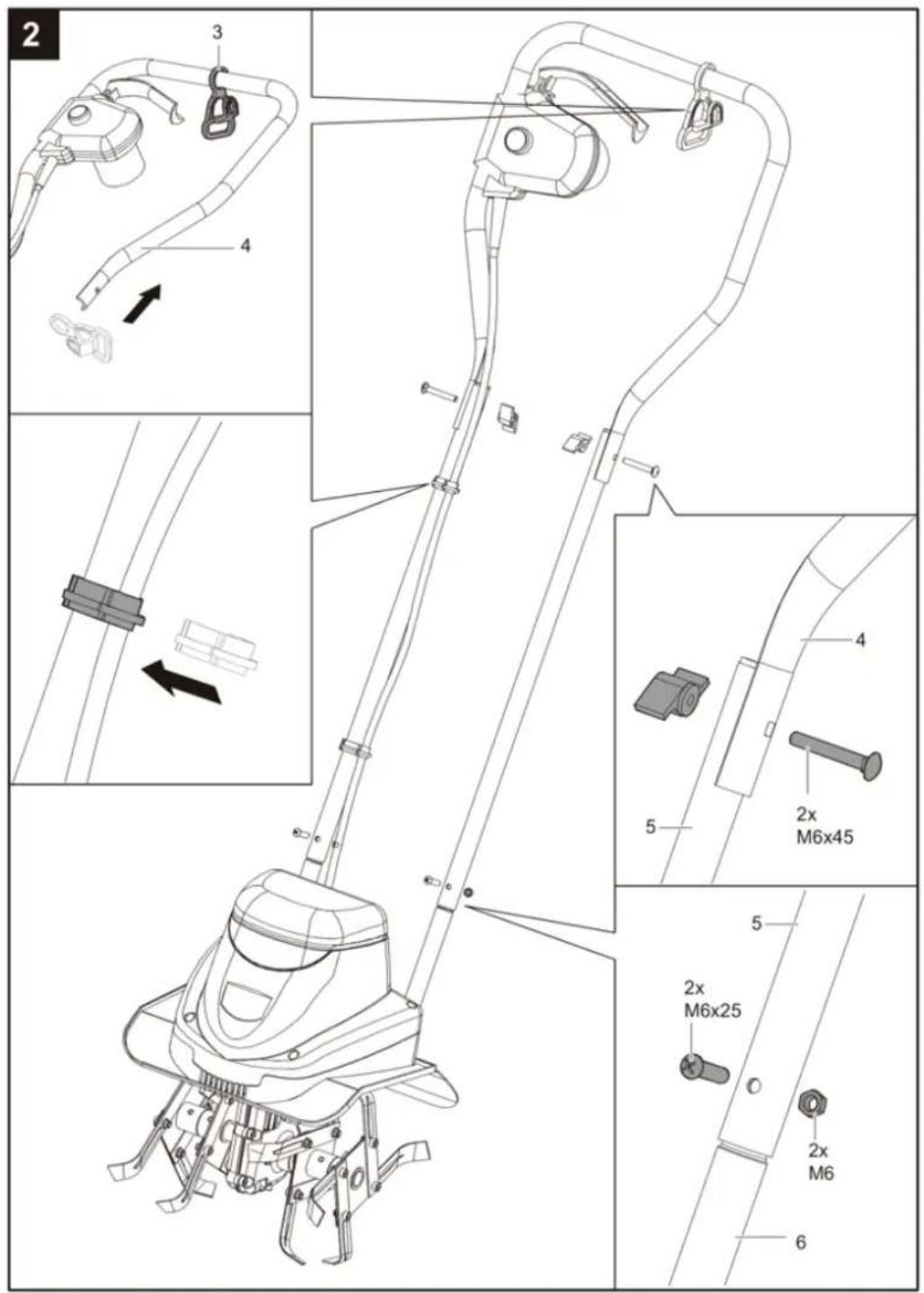

Zamontuj uchwyty używając dostarczonych śrub. Zamocuj zaczepy na przewód zasilający. (rys. 2).55

5. Uruchamianie silnika

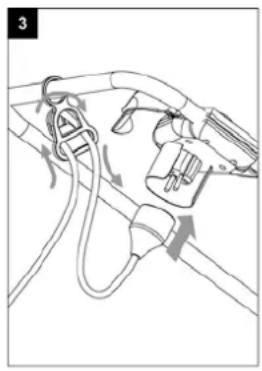

Podłącz urządzenie do zasilania elektrycznego i upewnij się, że przewód jest prawidłowo włożony w uchwyt przewodu (rys. 3).

Uruchom urządzenie wciskając włącznik bezpieczeństwa A i wciskając rączkę B w kierunku uchwytu. Gdy maszyna się uruchomi zwolnij przycisk A. (rys. 4) Zatrzymaj urządzenie zwalniając rączkę B. Wskazówki Nie uruchamiaj urządzenia zanim znajdziesz się w terenie pracy. Zawsze trzymaj uchwyt oburącz. Uruchomione noże spowodują posunięcie urządzenia w przód. Pozwól nożom powoli zanurzać się w ziemię. Gdy chcesz pracować w głębokiej ziemi najbardziej efektywnym sposobem będzie wypuszczenie maszyny w przód na wyciągniętych ramionach, a następnie pociągnij urządzenie do siebie. Następnie znów do przodu. Noże muszą zawsze pracować na najwyższych obrotach. Upewnij się, że nie są przeciążone.

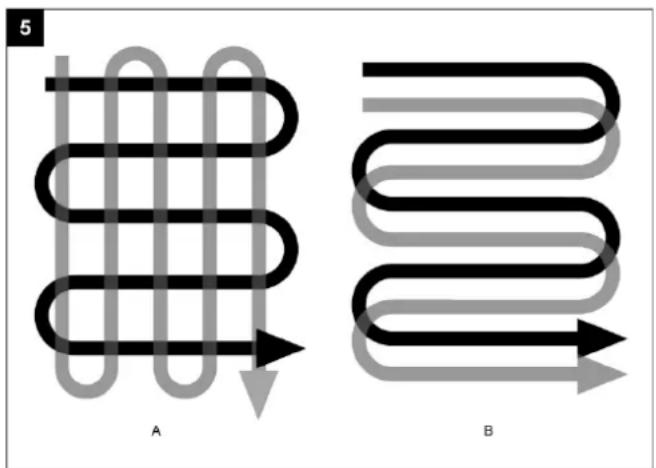

Użyj jednego z powyższych wzorów jeśli przygotowujesz teren pod siewy. (rys. 5).56

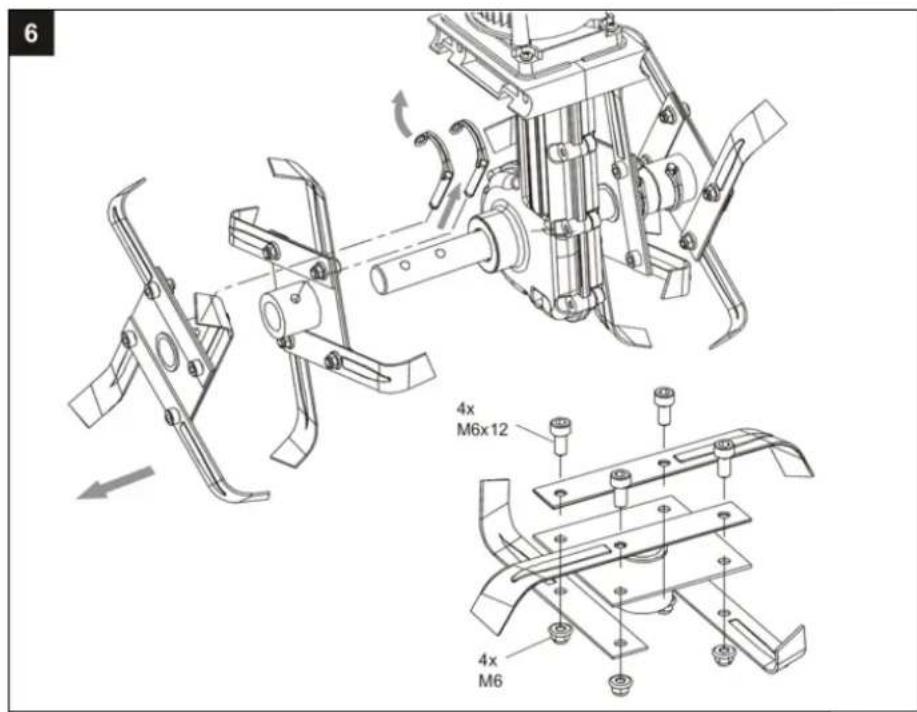

Jeśli noże się zużyją bądź złamią można je wymienić. Patrz rys. 6. Brak lub słaba konserwacja noży będzie skutkować gorszymi rezultatami pracy lub co gorsza przeciążaniem silnika. Zawsze używaj rękawic ochronnych przy konserwacji noży. Noże można tylko wymieniać jako komplet. Zdejmij zewnętrzną zawleczkę zabezpieczającą i noże zewnętrzne, następnie środkową zawleczkę i środkowe noże.57

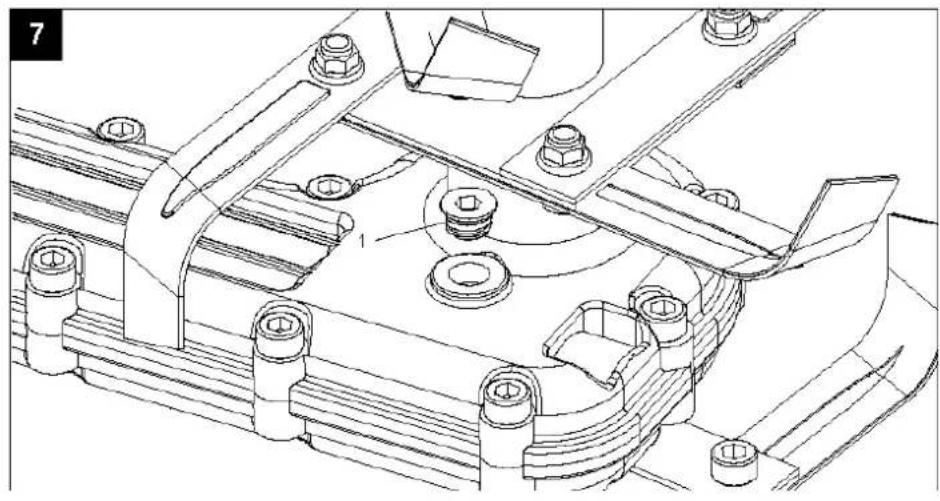

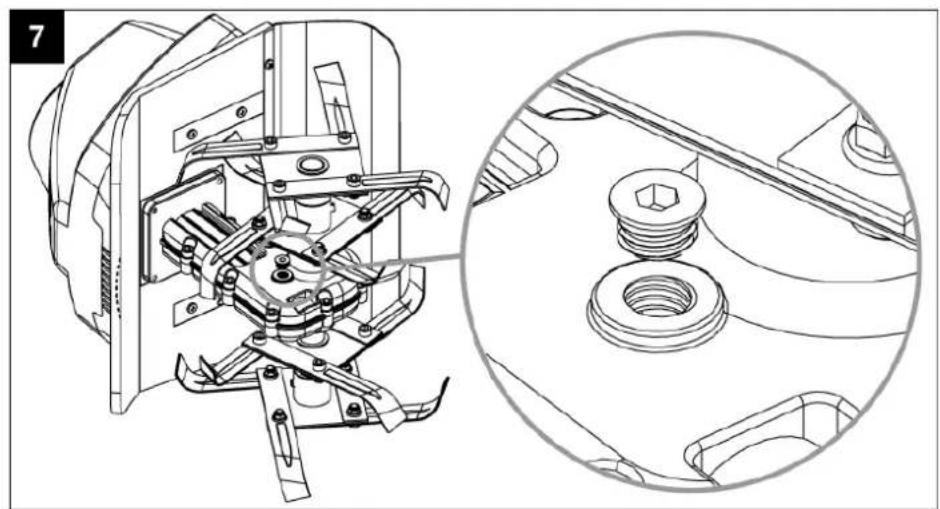

Ważne: Sprawdź i napełnić smarem po każde 20 godzin pracy. Z procedurą Położyć urządzenie na jej prawej stronie. Wyczyścić otwór wlewu smaru i wokół niego, by zapobiec dostaniu się kurzu do środka podczas wlewania smaru. Napełnij smarem np. typ Multifak Fedt. Nałóż korek. (rys. 7). Multifak dostępny jest jako część zamienna nr 90306500

8. Przechowywanie i konserwacja

Po każdym użytkowaniu urządzenie powinno być wyczyszczone z brudu, kurzu, smaru itp. Jeśli zamierzasz nie używać urządzenia przez kilka miesięcy należy naoliwić wszystkie metalowe części urządzenia, by zapobiec rdzy.

9. Rozwiązywanie problemów

Problem Przyczyna Rozwiązanie Silnik nie uruchamia się Brak zasilania Sprawdzić zasilanie i p

zewód Uszkodzony włącznik bezpieczeństwa Skontaktuj się z serwisem naprawcz

Aktywna ochrona przeciw przegrzaniu silnika a. Pracuj na mniejszej głębokości. b. Usuń możliwe blokady c. Ziemia jest zbyt twarda. Zmień głębokość pracy i pracuj powoli wprzód i w tył. Nie restartuj silnika przez następne 15 minut. Urządzenie bardzo hałasuje Noże są zablokowane Zatrzymaj silnik i poczekaj aż noże się zatrzymają. Usuń blokadę. Brak smaru w przekładni Skontaktuj się z serwisem naprawcz

Luźne śruby, nakrętki lub urządzenia bezpieczeństwa Dokręć. Skontaktuj się z serwisem naprawcz

Nietypowe wibracje Złamany bądź zużyty nóż Wymień lub skontaktuj się z serwisem naprawcz

Zbyt duża głębokość pracy Zmień na prawidłową głębokość Złe rezultaty pracy Zbyt płytka głębokość pracy Zmień na prawidłową głębokość Zużyte noże Wymień lub skontaktuj się z serwisem naprawcz

Model El-Tex 750 Zasilanie 230 Volt - 50 Hz Moc 750 Watt Szerokość robocza 280 mm Maksymalna głębo- kość prac

220 mm Poziom hałasu dB
