EL Tex 750 - Elektrisk motorfræser Texas - Gratis brugsanvisning og manual

Produkttype	Elektrisk jordfræser
Mærke	Texas
Model	EL Tex 750
Strømforsyning	230 Volt – 50 Hz
Nominel effekt	750 W
Arbejdsbredde	280 mm
Maks. arbejdsdybde	220 mm
Lydniveau	93 dB(A)
Smøring	Multifak Fedt (ref. 90306500)
Sikkerhedsstop	Slip af håndtag B
Knivkapacitet	Sætvis udskiftning
Regelmæssig vedligeholdelse	Rengøring efter hver brug; smøring hver 20. time
Langtidsopbevaring	Smør metaldele for at forhindre korrosion
Reservedele	Kun originale Texas (findes på www.texas.dk)
Reparationer	Overlad til autoriseret værksted
Elektrisk sikkerhed	Brug et netkabel og fastgør det i kabelholderen
Sikkerhedsafstand	10 meter omkring maskinen
Dokumentation	Brugsanvisning tilgængelig som PDF

Ofte stillede spørgsmål - EL Tex 750 Texas

Hvordan starter jeg jordfræseren EL Tex 750?

Tilslut maskinen til netspændingen og fastgør ledningen i kabelholderen. Tryk på sikkerhedsknappen A og træk derefter håndtaget B opad. Når den er startet, slip knappen A.

Hvordan stopper jeg jordfræseren hurtigt?

Slip blot håndtaget B. Maskinen stopper straks.

Hvad gør jeg, hvis motoren ikke starter?

Kontrollér strømforsyning og kabler. Hvis sikkerhedsafbryderen er defekt, kontakt din forhandler. Hvis overophedningsbeskyttelsen er aktiveret, arbejd mindre dybt, fjern blokeringer, eller vent 15 minutter før genstart.

Hvordan udskifter jeg knivene?

Bær handsker. Fjern den ydre låsestift, derefter de ydre knive, derefter den indre stift og de indre knive. Knivene skal udskiftes sætvis (samlet).

Hvilken fedt skal jeg bruge til smøring?

Brug Multifak Fedt (ref. 90306500). Påfyld efter hver 20 driftstimer: læg maskinen på siden, rengør åbningen, hæld fedt til kanten og sæt proppen i.

Hvad er de vigtigste sikkerhedsforanstaltninger?

Bær beskyttelsesbriller, høreværn og sikkerhedssko. Hold personer mindst 10 meter væk. Brug den ikke nær eksplosive væsker. Afbryd strømmen før enhver indgriben.

Jordfræseren vibrerer unormalt, hvad gør jeg?

Knivene kan være knækkede eller slidte. Udskift dem eller kontakt din forhandler. Kontrollér også, at bolte og møtrikker er strammet.

Hvad er den maksimale arbejdsdybde?

Den maksimale dybde er 220 mm. For effektivt arbejde, gå en armslængde frem og træk maskinen mod dig.

Hvordan vedligeholder jeg jordfræseren efter brug?

Rengør alt græs eller snavs. Hvis du ikke bruger den i flere måneder, smør alle metaldele for at forhindre korrosion. Brug kun originale dele.

Kan jeg bruge jordfræseren på meget hård jord?

Ja, men reducer arbejdsdybden. Hvis overophedningsbeskyttelsen aktiveres, vent 15 minutter. Brug teknikken med at gå frem og tilbage flere gange for at løsne jorden.

BRUGSANVISNING EL Tex 750 Texas

Reservedelstegning over alle Texas'produkterfindes på vores hjemmeside www.texas.dk. Finder du selv varemure, giver det en hurtigere ekspedition.

Reservedele kan købes online på www texas.dk eller kontakt din nærmesto forhandler. Du finder forhandlierliste på www texas.dk

2. Sikkerhedsforskrifter

!	Læs这部分brugsanvisinggrundigt,sàdu forstår og kanfolge alle sikkerhedsforskrifter og betjeningsfunktioner fuldstændigt, før du går i gang med at arbejde med maskinen.
!	Børnmökkebenyttemaskinen.
!	Hvis du følere dig syg,træt,eller har indtaget alkohol eller medicin,màdu ikke arbejde med maskinen.
!	Brug altid øjen- og orebeskyttelse og kraftigt fodtoj,nárdu bruger maskinen.Undgåendvidere løsthændende tøj.
!	Sørgfor at have godtd fodfæste,närdu bruger maskinen,sádu har god kontrol over maskinen.
!	Sørgfor at eventuelle tilskuere er mindst 10 meter fra det sted,hvor du starter/ arbejder med maskinen.
!	Brug ikke maskineniærheden af sprængfarlige væsker,gasserEller støvmaskinenkan danne gnister,der kan antænde støvm.v.
!	Begynd aldrigpàat anvende maskinenforarbejdsområdeter ryddet.
!	Alle reparationer,som ikke er beskrevet i这部分brugsanvisining,mäkun udfores af specieluddannet personalepætautorisret serviceværksted.Ma-skinen skal altidvare slukket,närreparationer udfores.
!	Brug kun originalereservedelevedrepairation.
!	Maskinenmäkunlånesudtilpersoner,somerfortroligmedbetjeningaf ma-skinen.
!	Brugsanvisingen skal underalleomstændigheder medfolge.
!	De advarsler,forholdsergler og instruktioner,dererbeskrevet i这部分brugsan-vising,kanikke daekkealle deforholdller situationer,derkanopsta.Bruge-renmaderforanvende sin sunde fornuft og udvise forsigtighedvedanvendelse af detteprodukt.

Bortskaffelse af elektriskeprodukter må违法犯罪 spekem med alminderigt husholdningsaffald. Elektriskeprodukter skal medbringes til det lokale genbrugscenter og bortskaffes på korrekt vis der.

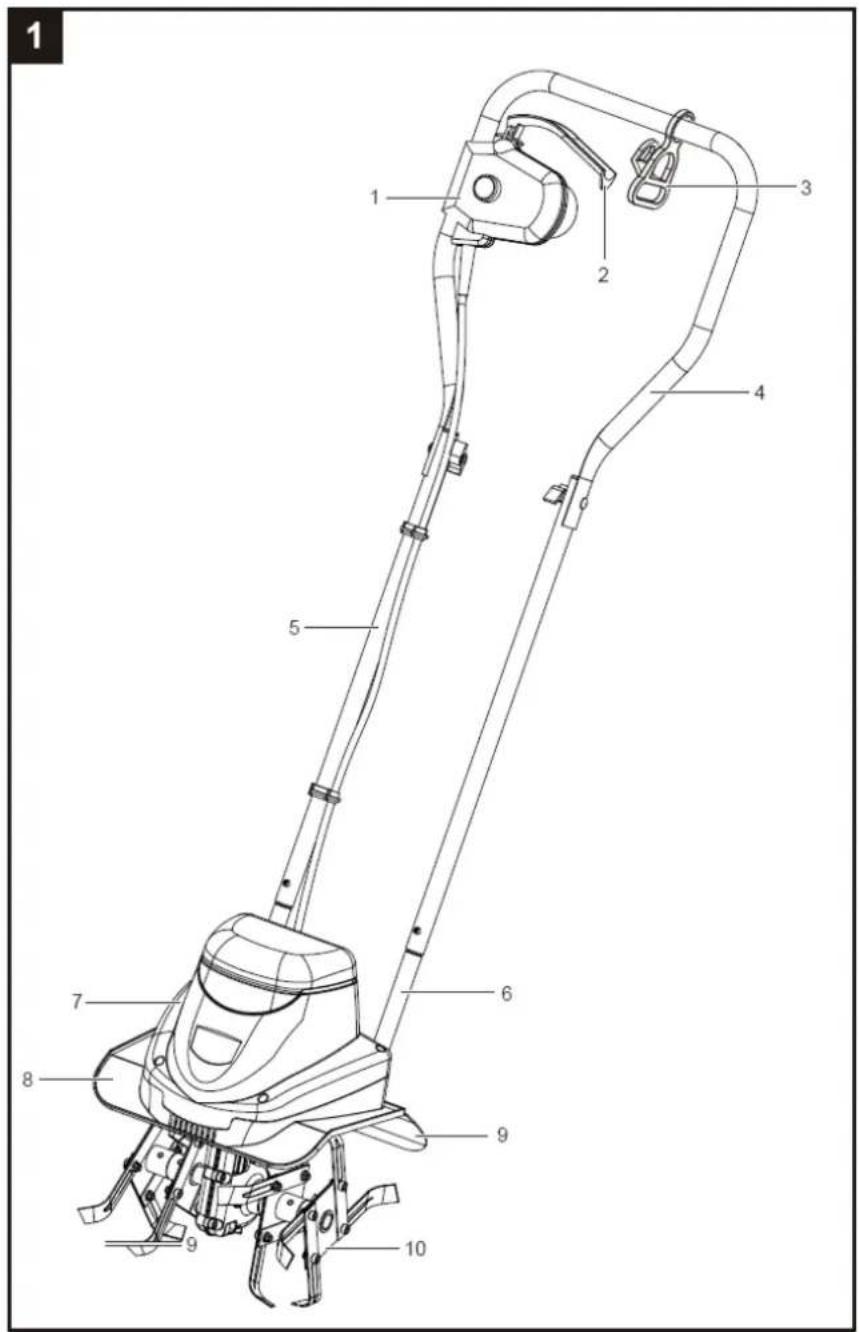

1.	Kontrolpanel 2. Gashåndta
3.	Kabelholder
5.	Mellem styr
7.	Motor
9.	Bagskærm

	g
4.	yr	St
6.	yr	Nedre
8.	Sideskærm
10.	Kniv

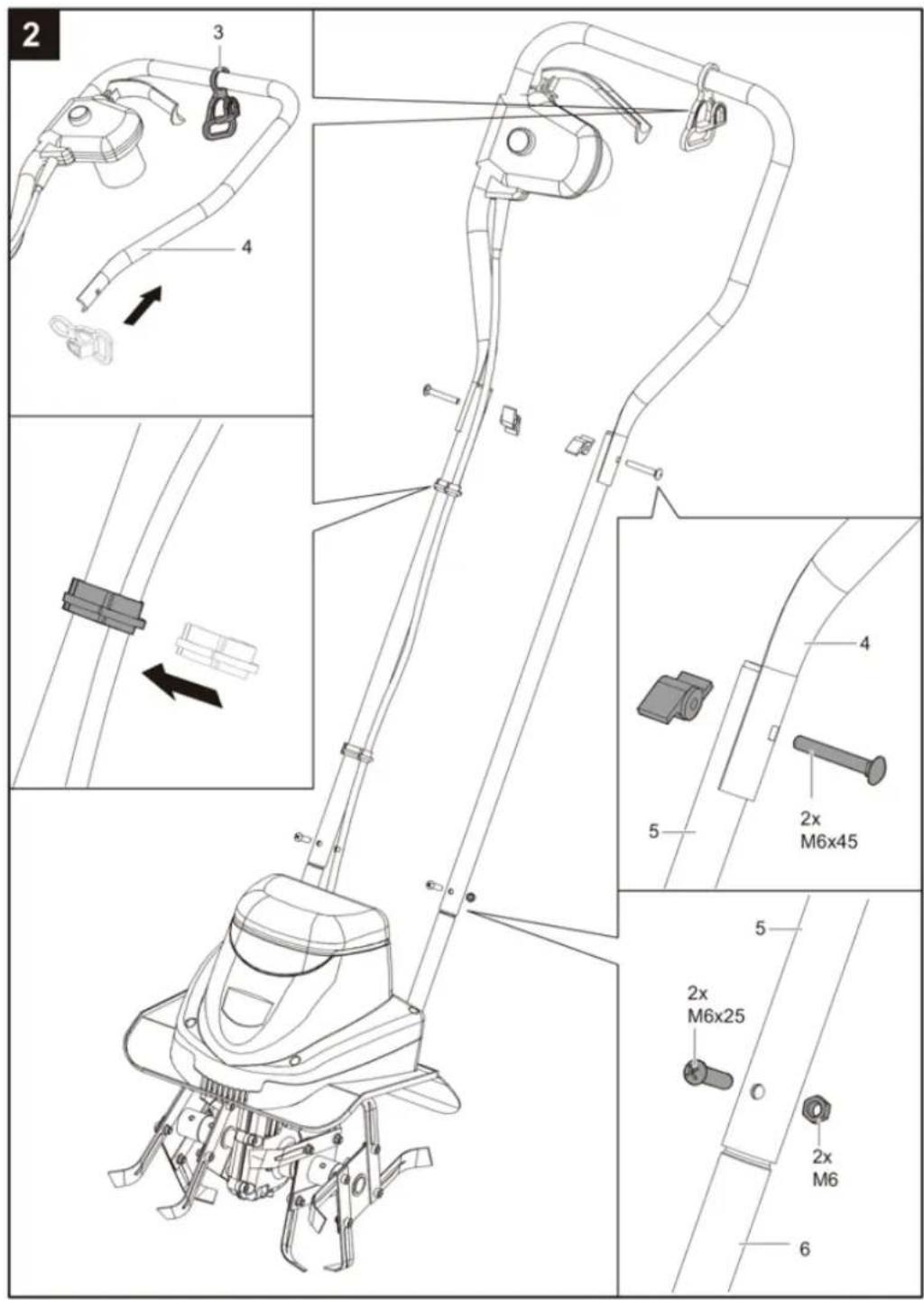

Saml styret med de medfolgende skruer.

Monter kabelholderne. (fig. 2)

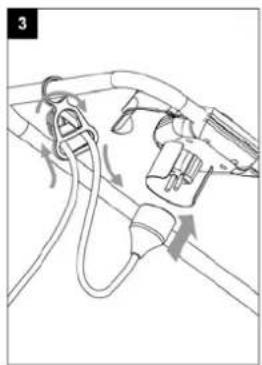

Tilslut strøm og sørg for at ledningen er placeret korrekt i ledningsholderen. (fig. 3)

Start maskinen ved først at trykke sikkerhedsknappen A ind og dernaest trække handtaget B ind mod styret. När maskinen er startet kan knap A slippes. (fig. 4)

Maskinen standses ved at slippe handtag B.

Goder:

Start først motoren nár maskinen er på arbejdsområdet.

Hold altid godt fast i maskinen med begge hender.

Knivene vil fã maskinen til at kore fremad. Lad knivene langsomt sænke sig i jorden.

Nár der skal fræses dybt - er den mest effektive MADE Först at lade knivene køre maskinen en armlængde fremad. Træk sä maskinen tilbage mod dig selv. Kør derefter frem igen.

Knivene skal altid kore med hjoeste hastighed. Sorg for, at de ikke overbelastes.

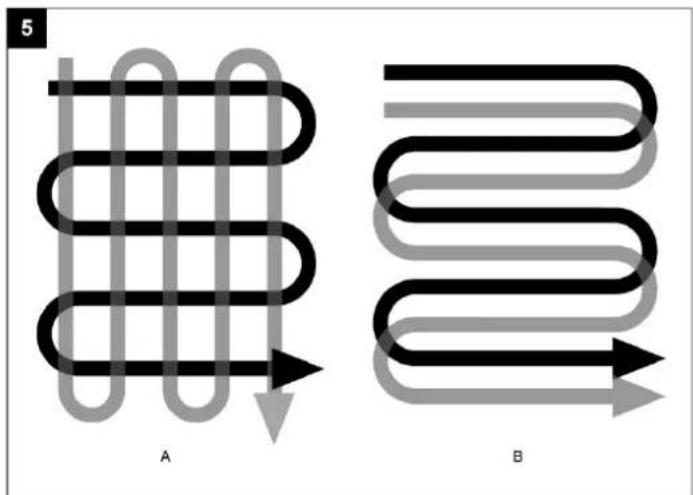

Brug et af de viste koremnstre, nár du skal forberede et omrade til saning. (fig. 5)

6. Knife

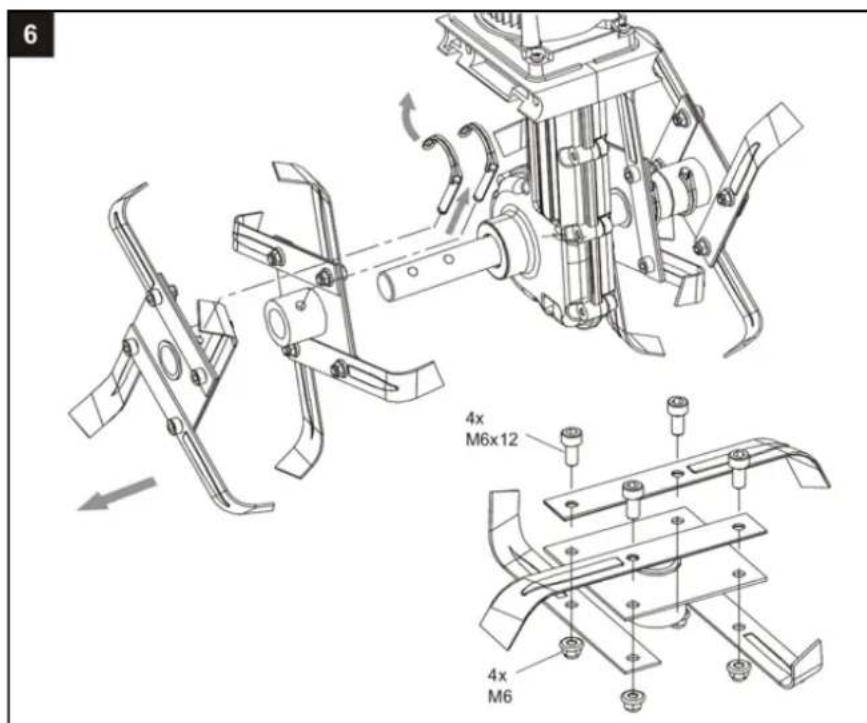

Hvis knivene slides eller knækker, kan de skiftes. Se fig. 6. Manglende vedligeholdelse af knivene medforer)darlige resultater ved fraesning ell overbelastning af motoren. Brug altid handsker, när du arbejder nær ved knivene.

Knivene kan kun skiftes som hele knivsæt. Ved skift af helt knivsæt, fjernes ørst den yderste lasesplit, og de yderste knife fjernes, derefter den inderste lasesplit og de inderste knife fjernes (fig. 6).

7. Smoring

Vigtigt: Kontroller og afterfyld med fedt for hver 20 driftstimer.

Gor falgende:

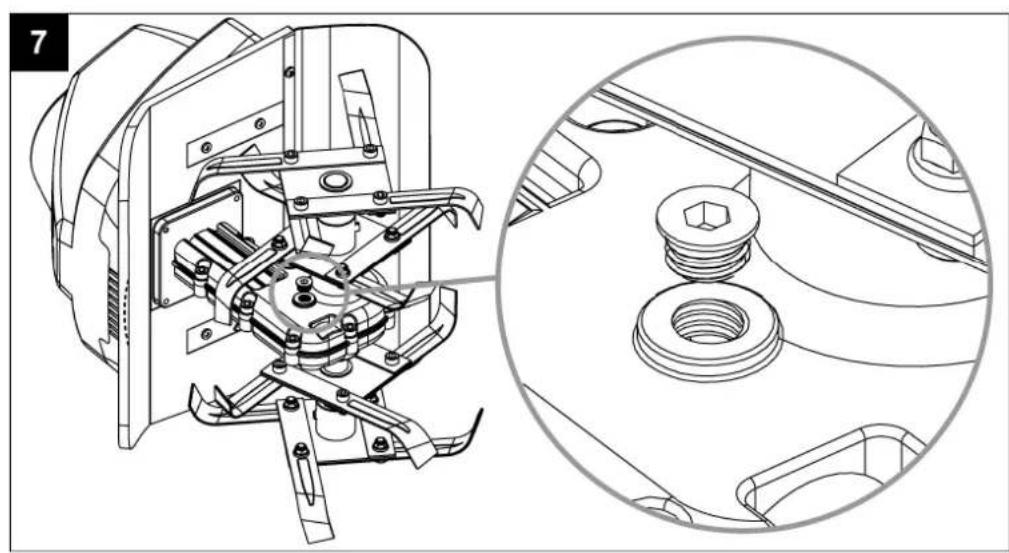

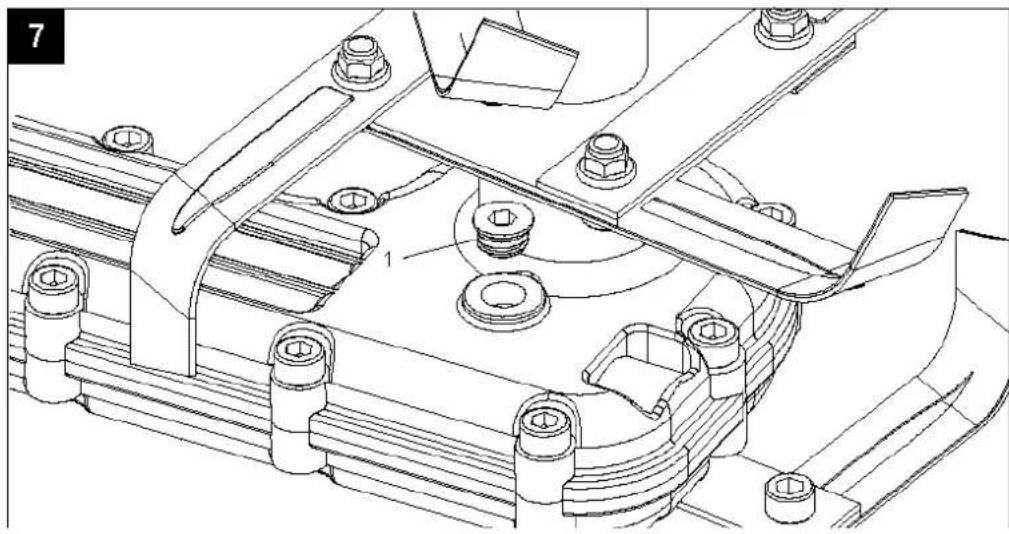

Læg maskinen på dens hjre side. Rens omkring pafyldningshullet (1) for at undga, at snavskommen ind i maskinen, narrskruen fjernes. (fig. 7)

Efterfyld med ny fert at typen Multifak Fegt indtil det star lige under kanten. Pamonter skruen igen. Varenummer: 90306500

After aver brug bør maskinen renses fuldstændigt for græs og jord.

Hvis maskinen ikke skal benyttes i en længere periode skal alle metaldele indsmøres i fert for at undgå korrosion og rust.

9. Fejlfinding

Problem	Årsag	Løsning
Motoren starter ikkeIngén strøm Check strømforsyningen og kabler
	Defekt sikkerhedsknap Kontakt autoriseret værksted
	Overophedningsbeskyttelseniværksat	a. Kør medindre dybdeb.Fjernevt. blokeringerc.Jorden er forHard.ændarbejdsdybden og kør langsomfrem og tilbage flere gangeAfvent genstart i 15 min
Unormal støj Knive blokeret Sluk maskinen og afventtotalstop.Fjern blokering.
	Manglende smøring Kontakt autoriseret forhandler
	Løse bolte, møtrikker eller sikkerhedsudstyr	Fastspænd. Kontakt autoriseretværksted,hvis støjen fortsetter
Unormale vibrationenerkvivene ødelagte eller slidte Uddskift allerkontakt autoriseretværksted
	Arbejdsdybde for stor	Anvend korrekt arbejdsdybde
Dårlig udførelse affræsningen	Arbejdsdybden for lav	Anvend korrekt arbejdsdybde
	Slidte knive Uddskift erler kontakt autoriseretværksted

10. Specificationer

Model El-Tex 750
Strømforsyning	230 Volt - 50 Hz
Strømforbrug	750
Arbejdsbredde	280
Max. arbejdsdybde 220 mm
Stojniveau	93 (A)
Fedt Multifak Fedt / 90306500

Watt mm

dB
