Epsilon R9600Li - Traktor Texas - Gratis brugsanvisning og manual

Produkttype	Traktor
Mærke	Texas
Model	Epsilon R9600Li
Motor	Elektromotor, børsteløs
Batteri	Lithium-ion, 48 V, 20 Ah
Opladningstid	Ca. 4–5 timer
Driftstid	Op til 2,5 timer (normal belastning)
Skærebredde	96 cm
Skærehøjde	Centralt justerbar, 25–80 mm
Græsopsamler	Volumen ca. 200 liter, tom indikator
Drivsystem	Hydrostatisk, trinløst justerbar
Styring	Venderadius ca. 50 cm, nulvenderadius
Mål (L × B × H)	160 × 110 × 90 cm
Vægt	Ca. 140 kg
Dækstørrelse	Foran 13×5,00-6, bag 16×6,50-8
Sikkerhed	Dødmandsafbryder, knivkobling kun når motoren er slukket
Vedligehold	Batteripleje, knive slibes regelmæssigt, luftfilter renses
Garanti	2 år

Ofte stillede spørgsmål - Epsilon R9600Li Texas

Hvordan oplader jeg batteriet på Texas Epsilon R9600Li korrekt?

Brug kun den medfølgende oplader, og oplad batteriet ved stuetemperatur. Sæt stikket i ladeporten på traktoren, og tilslut opladeren til en stikkontakt. Opladningen tager ca. 4–5 timer. Sørg for, at batteriet ikke aflades helt for at forlænge levetiden.

Kan jeg bruge Epsilon R9600Li i regnvejr?

Nej, traktoren er ikke designet til brug i regn eller våde forhold. Elektriske komponenter kan blive beskadiget, og der er risiko for glidning. Brug den kun i tørt vejr og på tørt græs.

Hvor ofte skal jeg slibe knivene?

Knivene bør slibes efter ca. 20–30 driftstimer eller ved synligt slid. En sløv kniv river græsset i stedet for at skære det rent. Slib knivene jævnt eller udskift dem.

Hvilken skærehøjde er optimal for min græsplæne?

For de fleste græstyper er en skærehøjde på 40–60 mm ideel. Om sommeren eller ved tørke indstilles lidt højere (60–80 mm) for at skåne græsset. Indstillingen foretages centralt via et håndtag.

Traktoren kører ikke længere – hvad kan årsagen være?

Mulige årsager: Batteriet er fladt, en sikring er sprunget, dødmandsafbryderen er ikke aktiveret (skal sidde på sædet), eller hovedafbryderen er slukket. Kontroller først batteriets ladestand og alle sikkerhedskontakter.

Kan jeg bruge græsopsamleren til mulchning?

Traktoren er ikke designet til mulchning. Til mulchning skal du bruge et specielt mulch-sæt. Den normale græsopsamler samler det afklippede græs op. Ved hyppig klipning kan det afklippede græs blive liggende som mulch, hvis det er fint nok.

Hvordan rengør jeg Texas Epsilon R9600Li efter klipning?

Fjern græsrester fra undersiden, knive og opsamler med en slange eller højtryksrenser (lavt tryk). Undgå direkte vandstråle på lejer og elektronik. Rengør opsamleren efter hver brug for at undgå klumpdannelse.

Findes der reservedele til Epsilon R9600Li?

Ja, reservedele som knive, drivremme, filtre og batterier fås hos forhandlere eller direkte fra Texas. Brug kun originale dele for at sikre sikkerhed og ydeevne.

Hvordan opbevarer jeg traktoren om vinteren?

Rengør traktoren grundigt, oplad batteriet til ca. 50 %, og opbevar den på et tørt, frostfrit sted. Fjern ikke batteriet, men tilslut det evt. til en vedligeholdelsesoplader om nødvendigt.

Hvorfor vibrerer traktoren under klipning?

Vibrationer skyldes ofte en ubalance eller bøjet kniv. Kontroller knivene for skader og ubalance. Løse skruer på knivbommen eller slidt drivsystem kan også være årsagen.

BRUGSANVISNING Epsilon R9600Li Texas

DK - Samlevejledning

TEXAS

EQUIPMENT

Indholdsfortegnelse

Regler for sikker samling	2
Symboler	2
Udpakning	3
Liste over løse dele	4
Samling	5
Kør plæneklipperen ud af rammen	7
Sidste forberedelser	8

Epsilon R7600Li

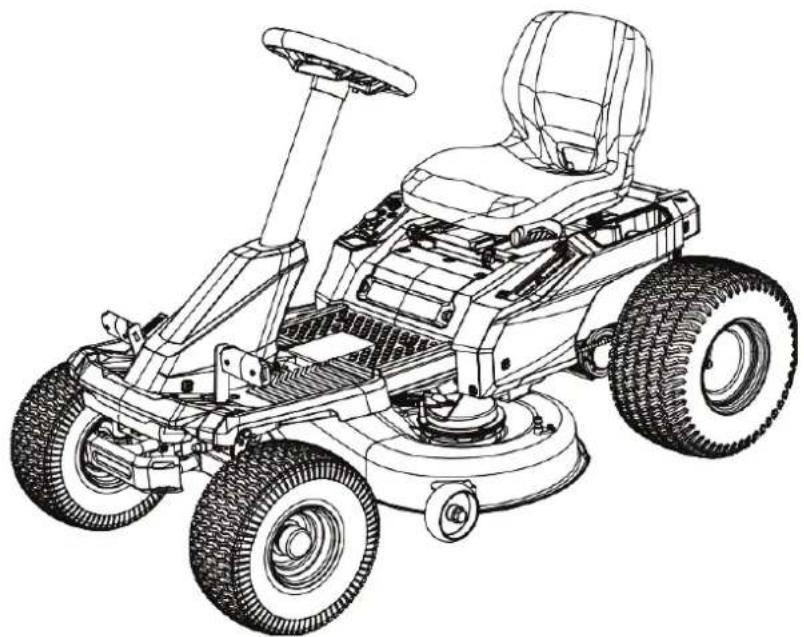

Epsilon R9600Li

Foratreducererisikoenforskader, skaldulæseogforstådennesamlevejledning, før produktet samles.

REGLER FOR SIKKER SAMLING

ADVARSEL:

Overhold nøje alle specifikationerne for tilspænding med momentnøglen. Hvis dette ikke overholdes, kan det føre til alvorlige personskader.

Vi forbeholder os retten til altid at kunne foretage dringer, uden foregående varsel og uden at pådrage forpligtelse til at foretage de samme eller lignende a på nogen produkter, som vi førhen har fremstillet el

Alle oplysninger, illustrationer, billeder og specifikationen denne vejledning er baseret på den seneste produktinformation, der fandtes på udgivelsestidspunktet. På grund af forbedringer ellerandreändringer, kander være bestem- te uoverensstemmelser i dennevejledning.

Personen, der samler produktet, skal have den rette uddannelse og erfaring. Læs denne vejledning omhyj geligt og følg alle fremgangsmåderne som beskrevet

Følgende signalord og betydninger er beregnet til at forklare, hvor risikabelt det kan være, at bruge dette produkt.

SYMBOL	SIGNAL	BETYDNING
	FARE:	Oplyser om en farlig situation, som - hvis den ikke undgås - er livsfarlig eller vil føre til alvorlige personskader.
	ADVARSEL:	Oplyser om en farlig situation, som - hvis den ikke undgås - kan være livsfarlig eller føre til alvorlige personskader.
	FORSIGTIG:	Oplyser om en farlig situation, som - hvis den ikke undgås - kan føre til mindre eller moderate personskader.
	BEMÆRK:	(Uden advarselssymbol) Viser oplysninger, der anses for vigtige, men de er ikke relateret til potentielle personskader (f.eks. oplysninger om eventuel skade på ejendom).

Nogle af følgende symboler findes muligvis på produktet. Studer dem og lær deres betydning. Når du ved, hvad disse symboler betyder, er du bedre til at betjene produktet, hvilket gør det mere sikkert.

SYMBOL	NAVN	BETEGNELSE/FORKLARING
	Sikkerhedsalarm	Oplyser om en potentiel fare for personskader.
	Elektricitet	Dette produkt anses for at have farlig spænding.

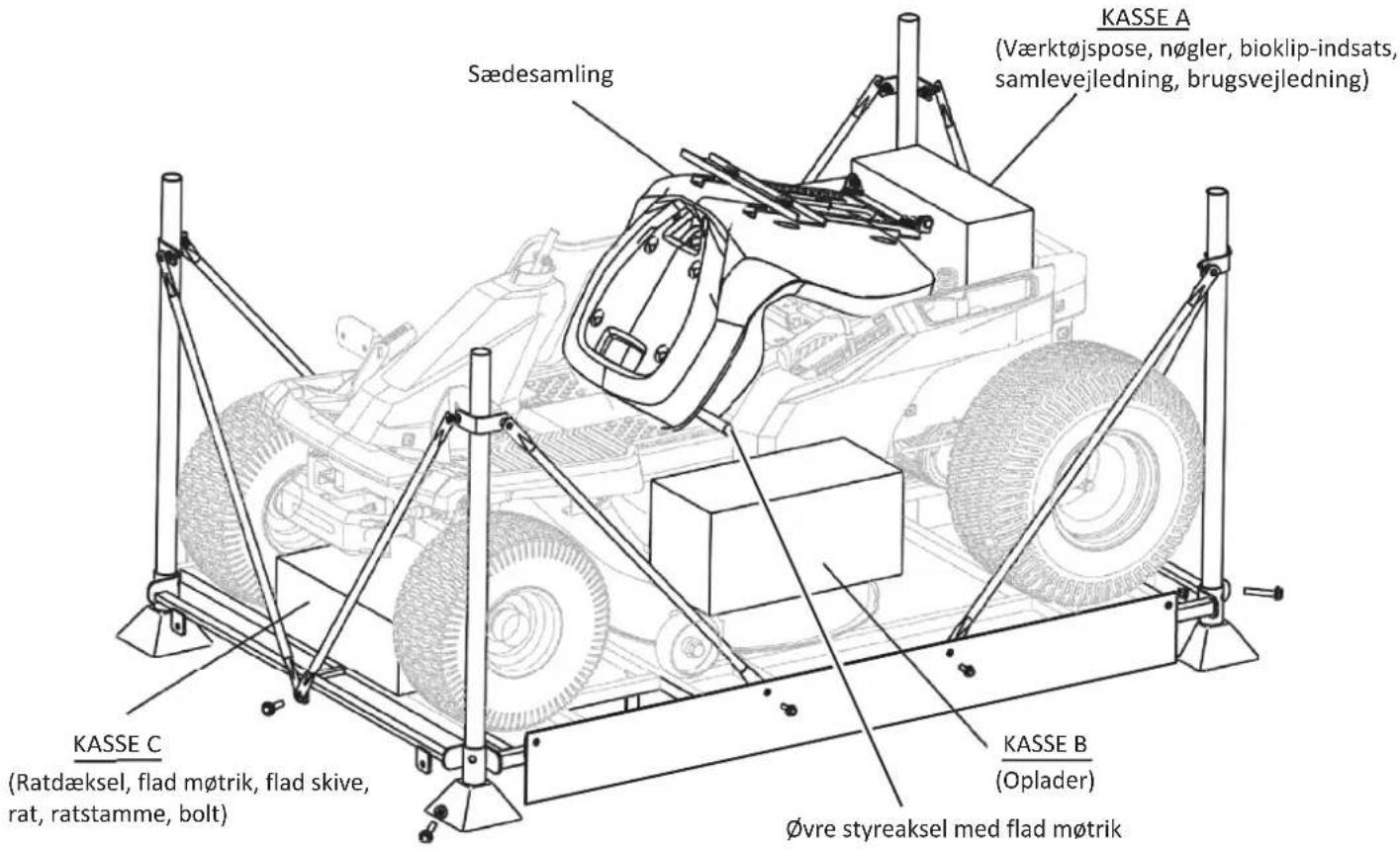

UDPAKNING

• Klip spændebåndene over og fjern plastikken fra plæneklipperen.
• Fjern kasser, der indeholder løse dele, monteringsbedokumentation.
• Fjern al emballage fra produktet og delene og læ Smid ikke emballagen ud, før du har set produkt efter og set, om det virker ordentligt.
• Fjern boltene, der holder hjørne- og sidestøtterne fast på bunden af stellet, og træk derefter beslagene opad for at tage dem af.
• Nylonstropperne, der holder for- og baghjulsakslen fast på stellet, skal kippes over.

ADVARSEL:

Hvis nogen af delene på listen over løse dele allerede er sat på produktet, når du pakker det ud, skal du se, at de er sat rigtigt på og spændt ordentligt fast (hvis relevant), før du fortsætter til næste trin i samlingen. Brug af et produkt, der muligvis er samlet forkert, kan føre til alvorlige personskader.

• Se produktet ordentligt efter for eventuelle skader eller transportskader.
• Hvis nogen af delene mangler eller er beskadiget, bedes du kontakte din forhandler for hjælp.

BEMÆRK: Plæneklipperen skal samles, når den står på rammens bund. Når du har samlet plæneklipperen, skal du hæve helt op og sætte en rampe ved siden af rammens bu plæneklipperen ud af rammen langsomt og forsigtigt.

ADVARSEL:

Vær forsigtig, når du kører plæneklipperen ud af r bremsepedalen efter behov, så du bedre kan styre Nårparkeringsbremsenikkeerslået,rullerplæneklipperenruller frit, hvis den flyttes på en skrå overflade uden der trykkes på bremsepedalen. Hvis disse vejledninger ikke overholdes miste kontrollen over plæneklipperen, hvilket kan være livsfarligt, eller føre til alvorlige personskader eller skader på ejendom.

BEMÆRK:

Hvis der ikke er en rampe, skal du langsomt og bakke plæneklipperen ud af rammen, mens du kigg og bagud. Hvis plæneklipperen køres fremad ud af rammen uden en rampe, kan det beskadige plæneklipperens klippedæk.

LISTE OVER L∅SE DELE

ADVARSEL:

Hvis nogen af delene er beskadigede eller mangler, må produktet ikke samles, før delene er udskiftet med nye originale dele fra producenten eller tilsvarende. Hvis produktet samles med beskadigede, manglende eller forkerte dele, kan det føre til alvorlige personskader.

TASTNUMMER	Beskrivelse	Antal

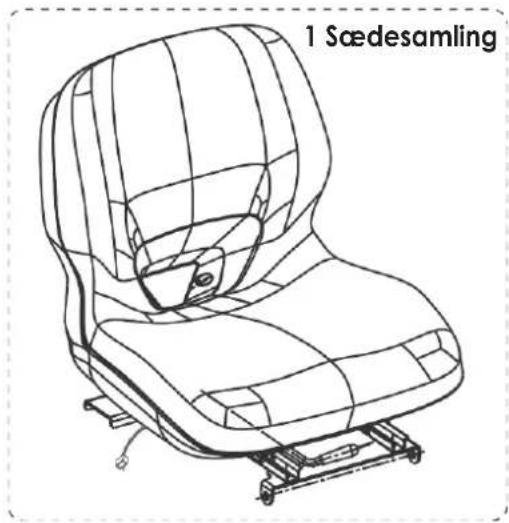

1	Sædesamling	1
2	Ratdæksel	1
3	Flad møtrik	2
4	Flad spændeskive	1
5	Rat	1
6	Ratnav	1
7	Ratstamme	1
8	Bolt	1
9	∅vre styreaksel	1
10	Oplader	1
11	Værktøjspose	1
12	Taster	3
13	Bioklip-indsats	1
14	Samlevejledning	1
15	Brugsvejledning	1
16	Lynkobling til skylleport	1

SAMLING

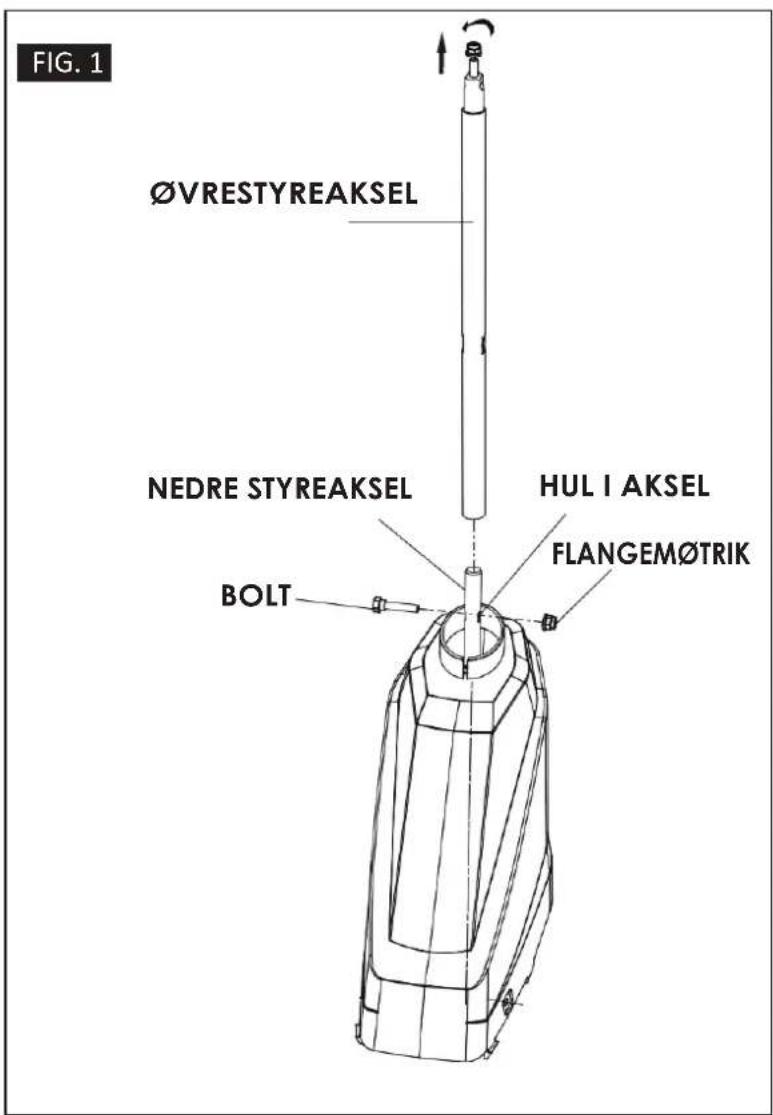

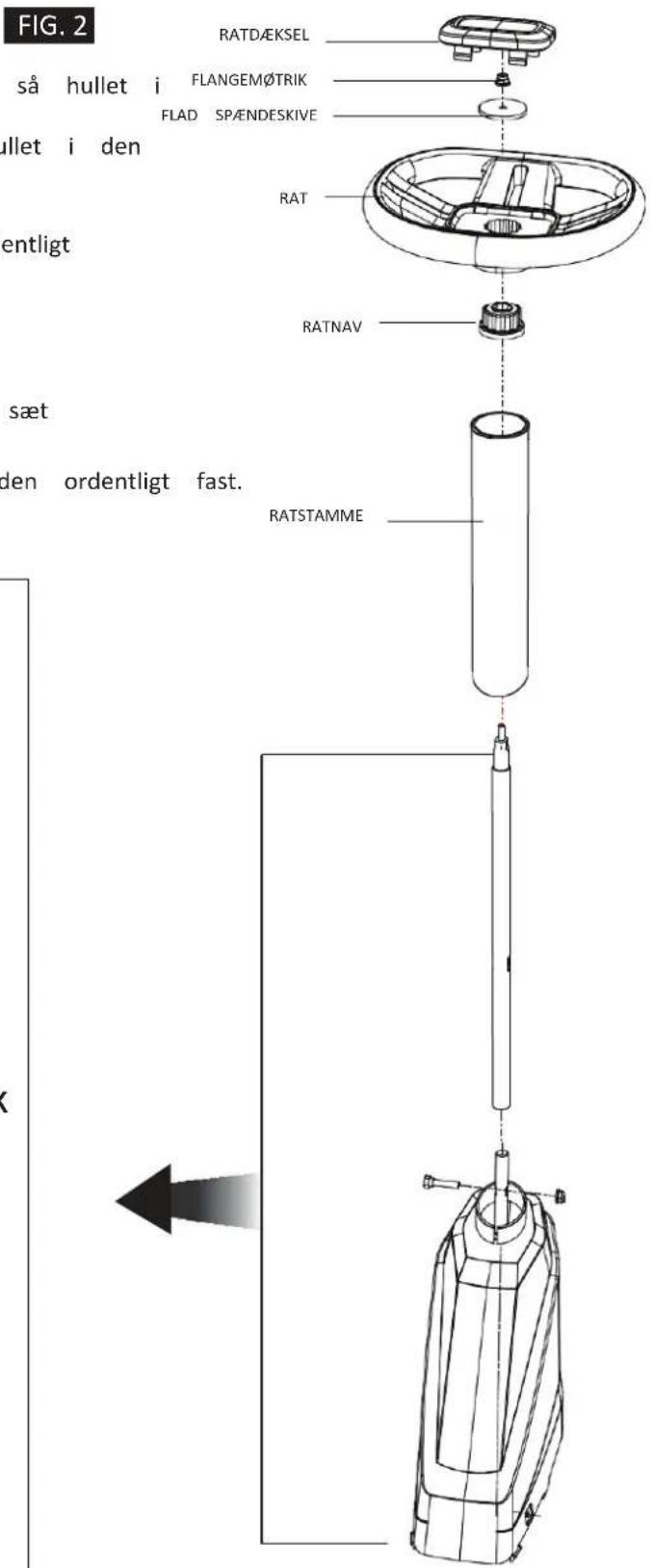

SAMLING AF RATSTAMMEN

Se figur 1 - 2.

• Sæt den øverste styreaksel i koblingen. Drej den, så hullet akslen passer med bolthulet ikoblingen. BEMÆRK: Sørg for, at bolten sidder helt inde i hullet i den øversteaksel, førduspænderflangebolten. Tagmøtrikken ud af akslen.
• Sæt bolten og møtrikken på, og spænd dem ordentligt fast.Tilspænd til 25 Nm.
• Sæt ratstammen i over akslen. Hold øje med tappene forneden på ratstammen. De skal passe ind i hullerne i åbningen. Sørg for, at ratstammen sidder rigtigt.
• Sørg for, at plæneklipperens hjul peger fremad, og sæt derefter rattet på overhjulnavet.
• Sæt den flade skive og flangemøtrik på. Spænd den ordentligt fast. Tilspænd møtrikken til 25 Nm.
• Sæt ratdækslet på.

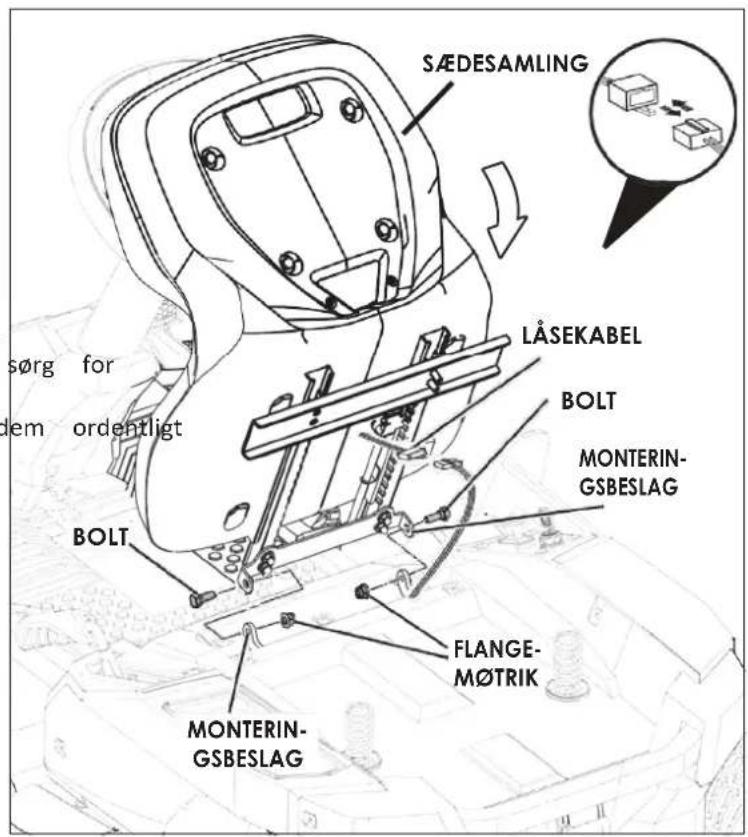

MONTERING AF SÄDET

Se figur 3.

• Tag boltene og flangemøtrikkerne af sædetsmonteringsbeslag.
• Placer sædesamlingen over monteringsbeslagene, og at hullerne passer sammen, som vist på billedet.
• Sæt boltene og flangemøtrikkerne på, og spænd fast.
• Sæt låsekabel i stikket til plæneklipperen.

SAMLING

ADVARSEL:

Overhold nøje alle specifikationerne for tilspænding med momentnøglen. Hvis dette ikke overholdes, kan det føre til alvorlige personskader.

ADVARSEL:

Dette produkt må ikke ændres, og der må ikke laves tilbehør, der ikke anbefales til brug med dette produkt. Alle sådanne ændringer eller modificationer er misbrug og kan føre til farlige forhold, der kan ende med alvorlige person-skader.

ADVARSEL:

For at undgå, at plæneklipperen startes ved et uheld, hvilket kan føre til alvorlige personskader, skal du altid tage startnøglen ud, når du sætter dele på.

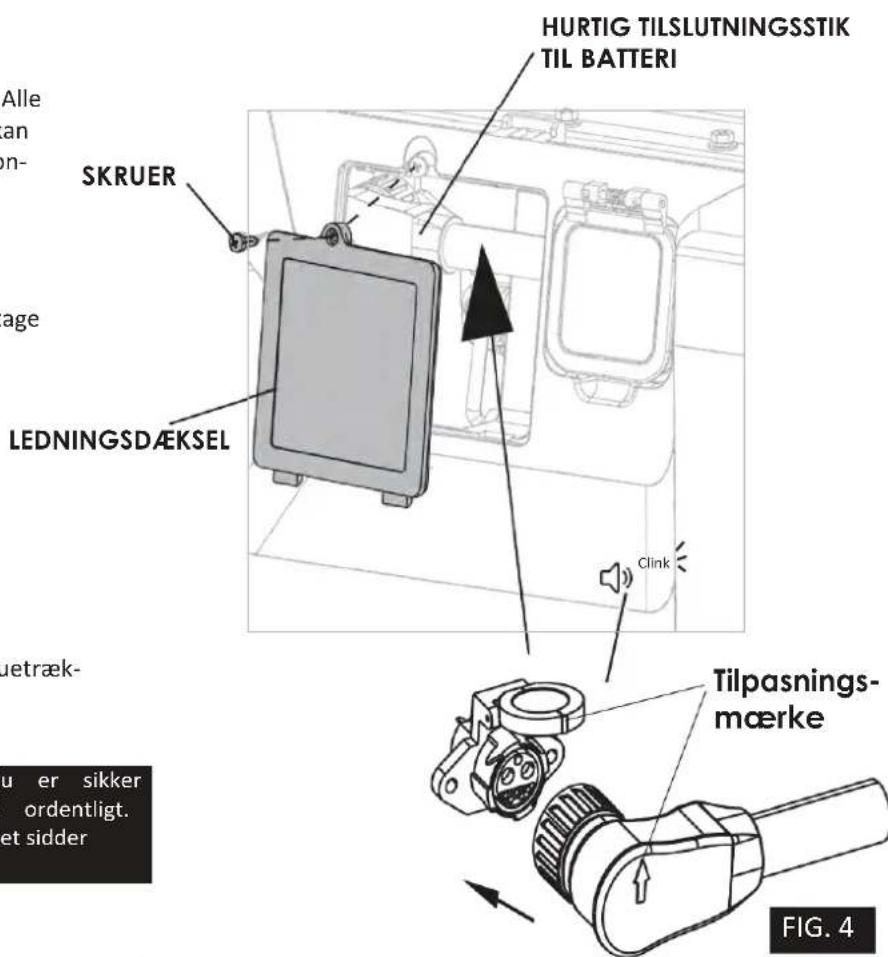

TILSLUT BATTERIET

Se figur 4.

Plæneklipperens batteri er afbrudt, når den sendes fra fabrikken.

• Løsn skruerne på batteridækslet med en stjerneskruetrækker, og tag dækslet af.
• Tilslut batteriets lynkobling til batteriet.

Bemærk: Sørg for at du hører et klik, så du er sikker rigtigt. Ellers virker plæneklipperen muligvis ikke ordentligt. sat stikket i, skal du trække i stikket, så du er sikker på at det sidder ordentligt fast.

- Sæt batteridækslet og skruernepå igen.

FIG. 3

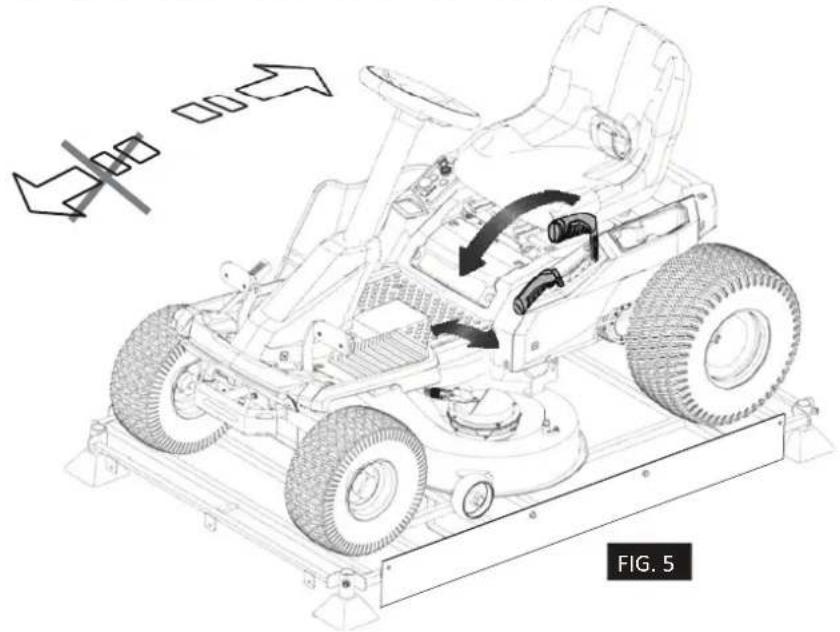

Kør plæneklipperen ud af rammen

BEMÆRK: Plæneklipperen skal samles, når den står på rammens bund. Når du har samlet plæneklipperen, skal du hæve klippedækket helt op og sætte en rampe ved siden af rammens bund. Kør derefter plæneklipperen ud af rammen langsomt og forsigtigt.

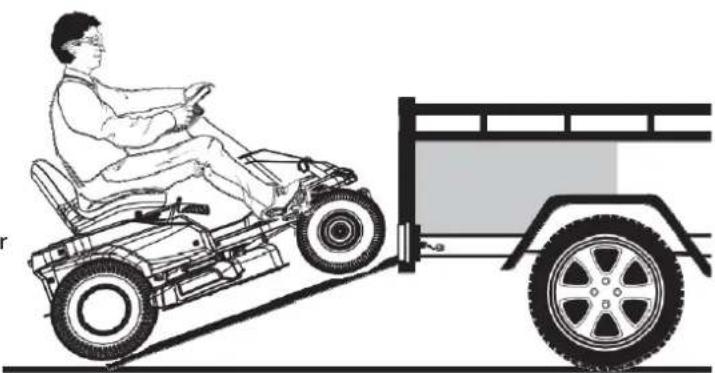

ADVARSEL:

Vær forsigtig, når du kører plæneklipperen ud af rammen. Brug bremsepedalen efter behov, så du bedre kan styre Nårparkeringsbremsenikkeerslået, rullerplæneklipperen ruller frit, hvis den flyttes på en skrå overflade uden der trykkes på bremsepedalen. Hvis disse vejledninger ikke overholdes, kan du mistekontrollen overplæneklipperen, hvilketkan værelivsfarll eller føre til alvorlige personskader eller skader på

BEMÆRK:

helvighedem. ikke er en rampe, skal du langsomt og bakke plæneklipperen ud af rammen, mens du kig og bagud. Hvis plæneklipperen køres fremad ud af rammen uden en rampe, kan det beskadige plæneklipperens

igtlippedæk.

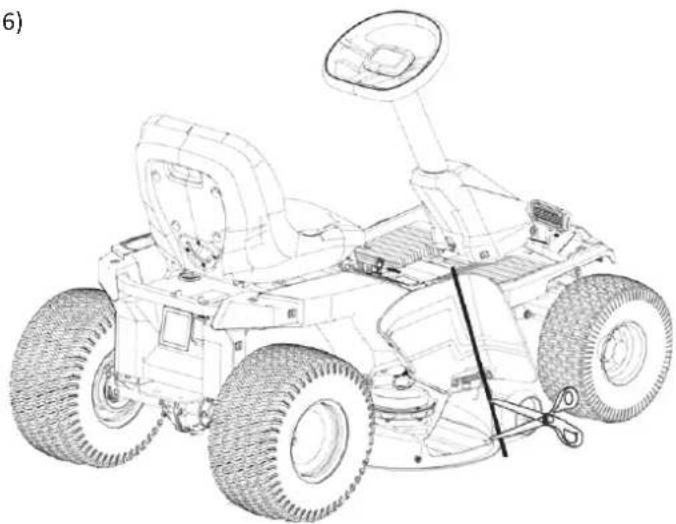

Klip spændebåndet af sideudløbet (figur 6)

Mål lufttrykket i alle dækkene før brug. Et forkert lufttryk påvirker håndteringen, styringen, trækkraften, dækkenes levetid, klipningen og førerkomforten. Sørg for, at dækkene er pumpet op til det tryk, der er vist nedenfor.

BEMÆRK: Dæktrykket må kun måles og justeres, när dækkene er kolde.

Anbefalet tryk

20/20 psi fordæk/bagdæk (138 kpa)

ADVARSEL:

Hold nøje øje med dæktrykket, når dækkene pumpes op. Hvis der kommer for meget luft i dækket, kan de sprænge, hvilket kan føre til alvorlige personskader.

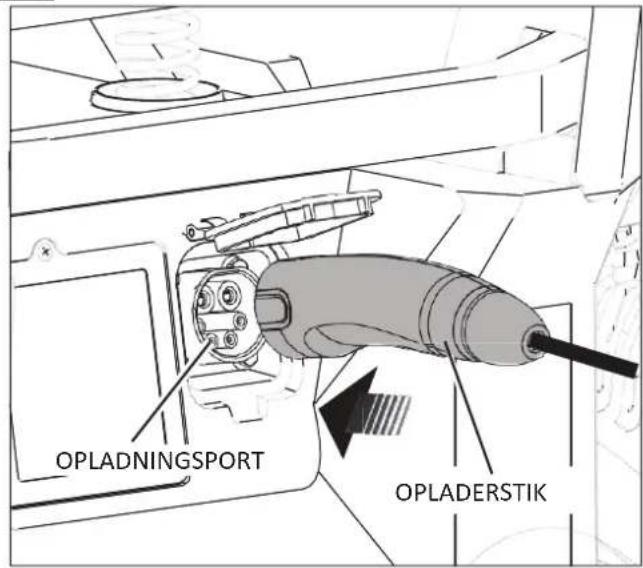

OPLADNING AF PLÆNEKLIPPEREN

(Du kan finde yderlige oplysninger på side 13 i BRUGSVEJLEDNINGEN)

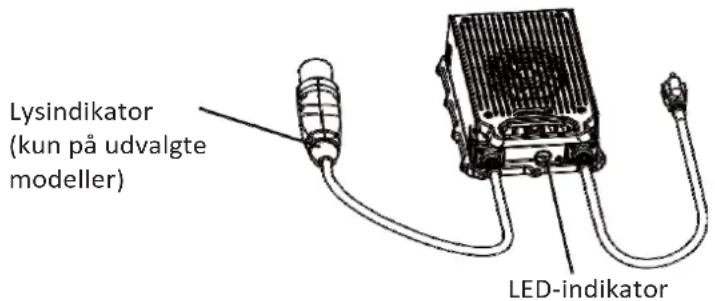

Se figur 5.

Plæneklipperens batterier skal lades helt op før første brug. Du kan se, om plæneklipperens batterier er ladet helt op på batteri-indikatoren.

Sådan oplades batteriet:

• Sæt opladerstikket i opladningsporten på plæneklipperen. Sørg for at stikket tilsluttesordentligt.
• Slut opladeren til en normal strømforsyning i husholdningen. Vekselstrøm (AC) 100-240 V, 50/60 Hz.
• Batteriet må ikke oplades i meget varme eller kolde forhold.
• Afbryd opladeren fra plæneklipperen, när den er

ADVARSEL:

Forat undgå, at starte eller flytte plæneklipperen hvilket kan føre til alvorlige personskader, skal du altid tage startnøglen ud og slå parkeringsbremsen til, hvis plæneklipperen uden opsyn.

BEMÆRK:

Slut altid plæneklipperen til opladeren, når den ikke er i brug. Hvis det ikke er muligt, at lade plæneklipperen skal du sørge for at oplade batterierne helt op om måneden.

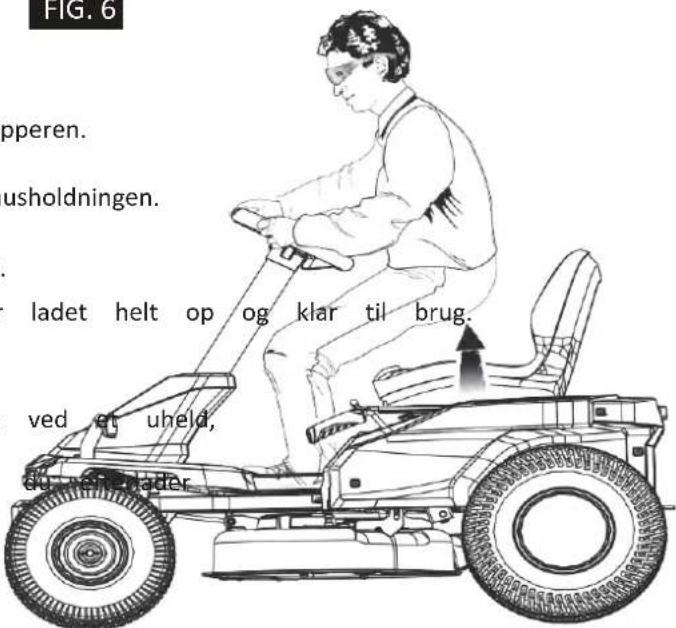

TEST AFLÅSESYSTEMET

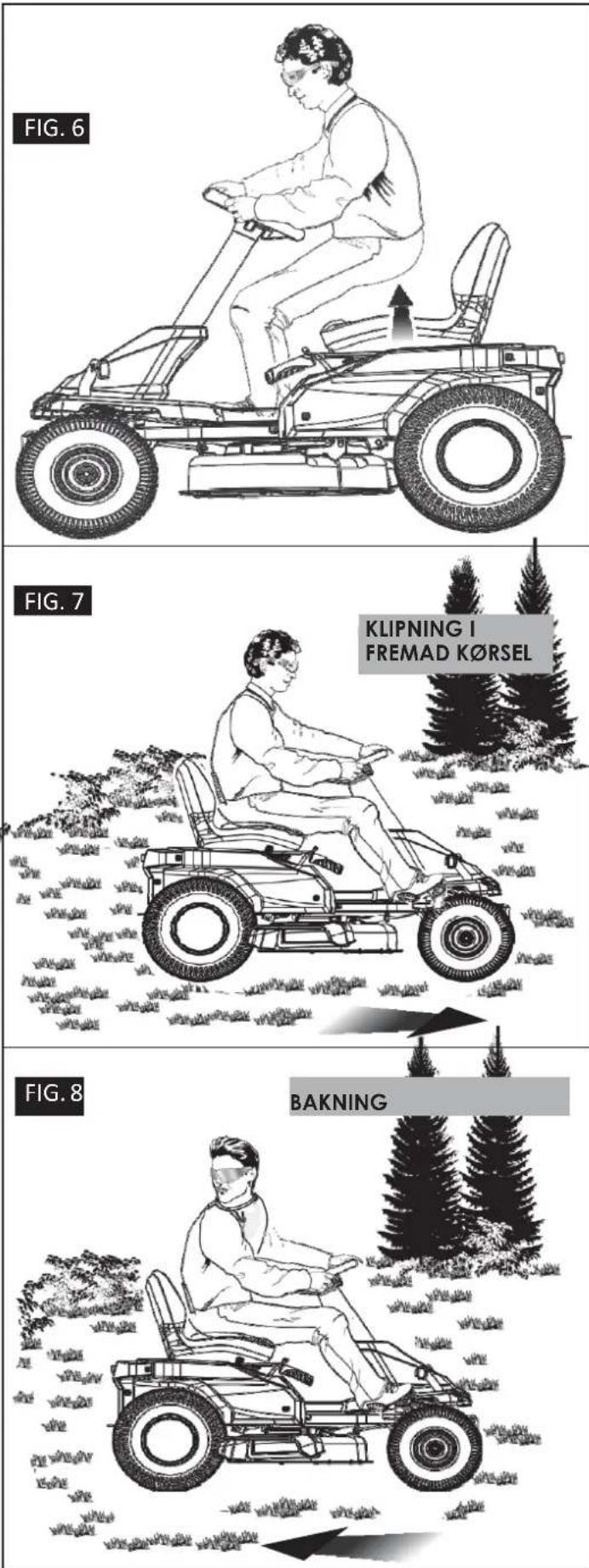

Se figur 6.

Denne plæneklipper er udstyret med et läsesystem, der slukker klingerne, for at beskytte brugeren, hvis brugeren forlader sædet med klingerne kørende. Test systemet, så du er sikker på at det virker ordentligt.

Sådan tester du plæneklipperen:

• Sørg for, at klingeknoppen er trykket ned.
• Sæt startnøglen i og tændden.

FIG. 5

FIG. 6

stå til opladning,

• Træk klingeknoppen op, for at slå klingerne til.
• Tag sædet af midlertidigt, men stå ikke af plæneklipperen.

Klingerne skal slukke inden for 5 sekunder. Hvis de ikke gør det, skal du se om du har tilsluttet låsekablet som beskrevet på side 5. Hvis kablet er tilsluttet, men systemet stadig ikke virker, skal du kontakte vores kundeservice. Plæneklipperen må ikke bruges, før låsesystemet er blevet repareret.

DK - Betjeningsvejledning

Indholdsfortegnelse

Vigtige sikkerhedsinstruktioner	2-5
Symboler	6-7

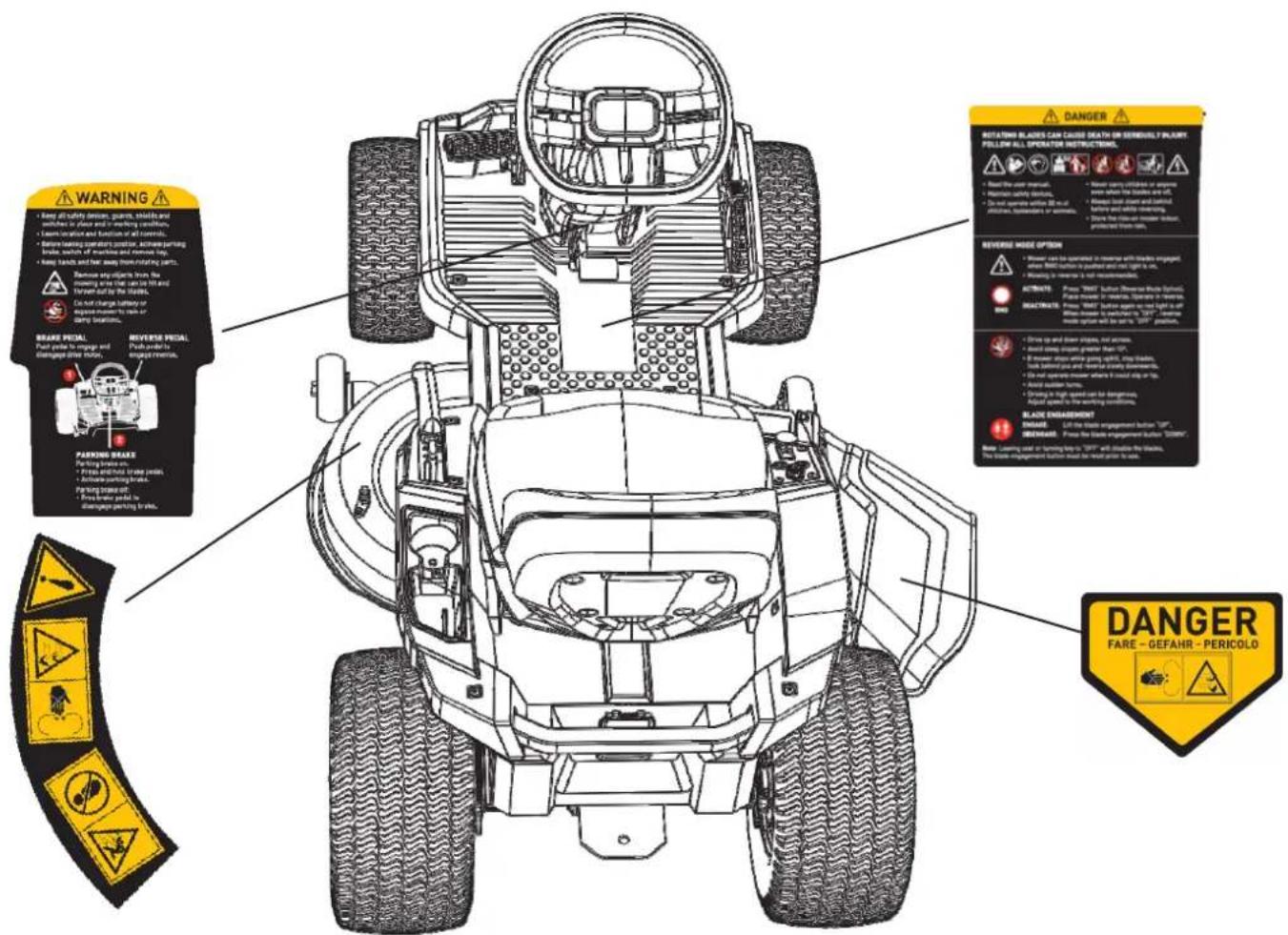

Sikkerhedsmærkater	8-9

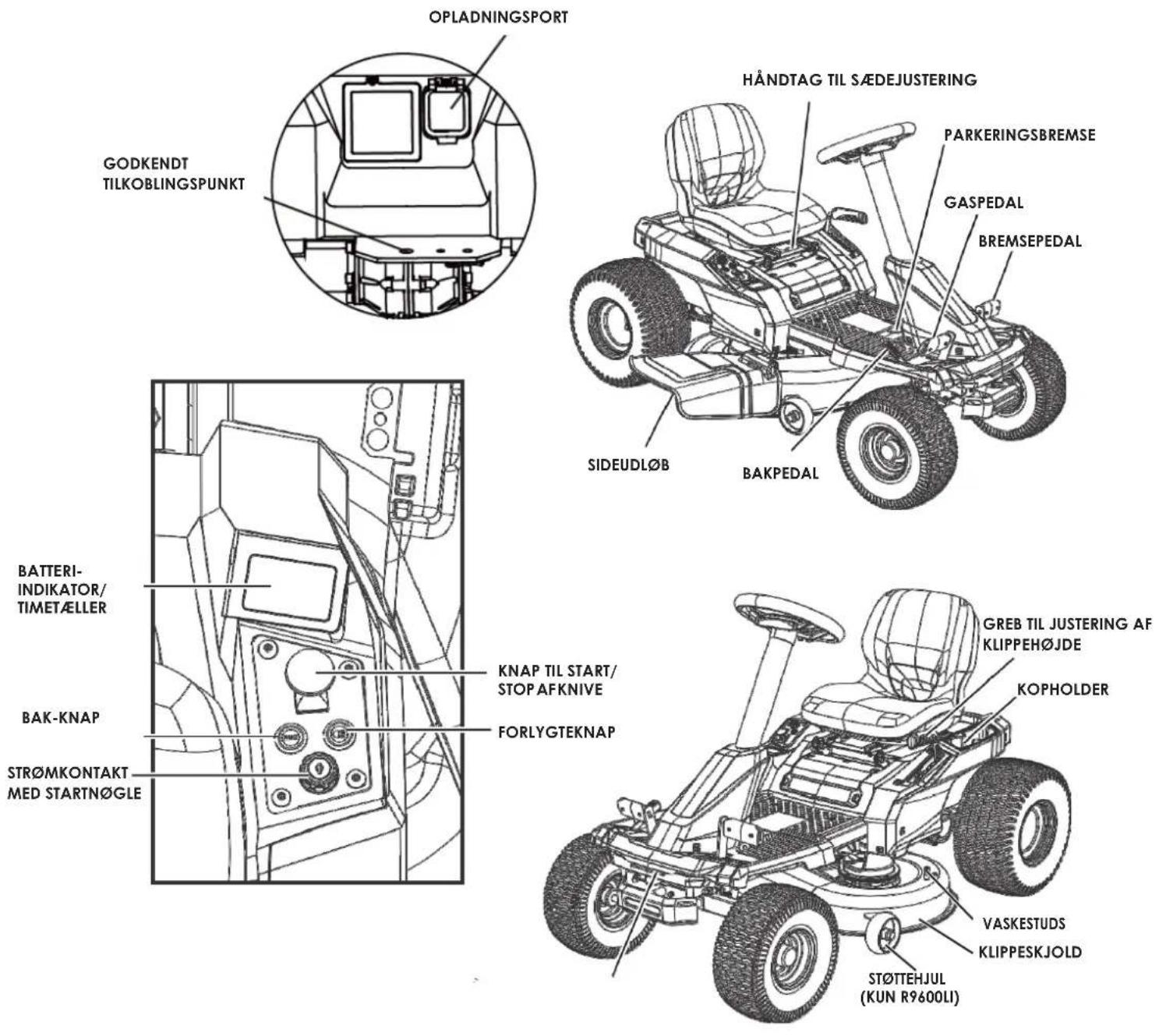

Funktioner	10-12
Opladning af plæneklipperen	13
Brug	14-19
Vedligeholdelse	20-25
Tilbehør	26
Fejlfinding	27-28
Hældningsvejledning	29-30

ADVARSEL: For at reducere risikoen for skader, skal brugeren læse og forstå brugsvejledningen, før produktet tages i brug.

VIGTIGE SIKKERHEDSINSTRUKTIONER

VIGTIGT! Det er vigtigt, at du læser vejledningerne i denne brugsvejledning, før du samler, betjener og vedligeholder produktet. Der tages forbehold for tekniske ændringer

TILSIGTET BRUG

Havetraktoren er kun beregnet til udendørs brug.

Produktet er beregnet till plæneklipning i husholdningen.

Skæreklingen skal dreje nogenlunde parallelt med jorden,

som den køres over.

Alle fire hjul skal røre jorden, när græsset klippes.

Produktet må kun bruges i hjemmet af voksne, der er blevet oplært i farerne, og hvilke forebyggende foranstaltninger eller handlinger, der skal gøres under brug. Brugeren skal forstå vejledningerne.

Produktet må ikke bruges | andre formål

ADVARSEL:

B∅RN KAN SLÅS IHJEL ELLER KOMME ALVORLIGT TIL

SKADE AF DETTE UDSTYR. Det anbefales, at børn er mindst 16 år gamle, før de bruger en havetraktor.

- Vær meget forsigtig, når du nærmer dig blinde hjørner, buske, træer eller andre genstande, der kan være i vejen for dit udsyn til eventuelle børn.

- Brug tunge langbukser, langærmet bluser, handsker og beskyttende fodtøj, der beskytter dine fødder og giver dit et godt fodfæste på glatte overflader. Brug ikke løstsiddende tøj, kortbukser eller sandaler, og gå ikke barfodet. Undgå, at have nogen smykker på af nogen art. De kan komme i klemme i bevægelige dele.

- En kørende maskine må aldrig efterlades uden opsyn. Sluk altid knivene, slå parkeringsbremsen til, stop motoren og tag nøglen ud, før du stiger af plæneklipperen.

Prøv bremsefunktionen af før hver brug, og afprøv den regelmæssigt under brug. Juster og service efter behov.

- Hold hænder og fødder væk fra klippeområdet, som er under klippeskjoldet og i sideudkastet. Hold altid hænder og fødder væk fra sideudkastet. Ræk ikke ind under plæneklipperens skjold.

Brug kun plæneklipperen i dagslys eller i ordentligt kunstigt lys.

- Brug sikkerhedsbriller - Brug altid øjenværn med sideskærme, der er mærket til at være i overensstemmelse med ANSI Z87.1. Brug en ansigtsmaske, hvis arbejdet er støvet.

- Brug de rigtige produkter - Brug ikke plæneklipperen til andet end det, den er beregnet til

- Undgå, at tvinge med plæneklipperen - Den gør arbejdet bedre og mere sikkert, og det gøres med hastigheden, som den er beregnet til.

- Plæneklipperen må ikke oplades i regn eller på våde steder.

- Vær opmærksom på, hvad du laver, og brug din sunde fornuft, når du bruger plæneklipperen. Brug ikke plæneklipperen, hvis du er træt eller under påvirkning af stoffer, alkohol eller medicin. Et øjebliks uopmærksomhed under brug af denne plæneklipper, kan føre til alvorlige personskader.

- Vær forsigtig, når du vedligeholder plæneklipperen - Hold maskinen i god stand. Hold knivene skarpe og sørg for at skærmene er på plads og virker ordentligt. For at undgå alvorlige personskader, beskadigelse af plæneklipperen og for at holde den i optimal stand, skal du skifte beskadigede og slidte knife.

Se alle møtrikker, bolte og skruer efter før hvert brug. Sørg for at de er strammet ordentligt, så du er sikker på at udstyret er i sikker stand. Plæneklipperens knive er skarpe. Pak knivene ind, eller brug handsker, og vær meget forsigtig, når du arbejder på dem.

- Stop motoren, vent, indtil knivene stopper helt og tag startnøglen ud, før du rengør plæneklipperen, fjerner opsamleren og fjerner bioklip-dækslet.

VIGTIGE SIKKERHEDSINSTRUKTIONER

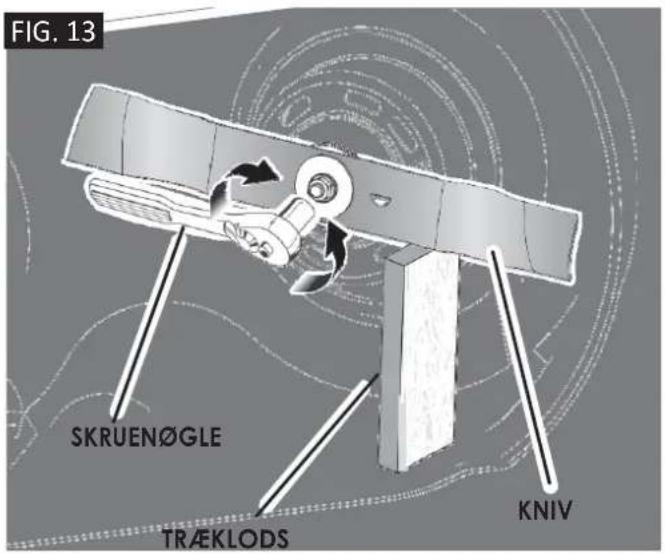

• Skift kniven, hvis der er bøjet eller revnet. En ubalanceret kniv får plæneklipperen til at vibrere, hvilket kan beskadige motorens driv-enhed eller føre til personskader. En sløv kniv skal slibes lige meget på hver ende, så den er i balance. Rengør kniven grundigt og se om den er i balance, ved at balancerer den med et søm ved hullet midt på kniven. Sømmet skal være vandret. Hvis den ene ende af kniven vipper nedad, skal denne ende slibes mere, indtil kniven er i balance. Når ingen af enderne vipper, er kniven i balance.

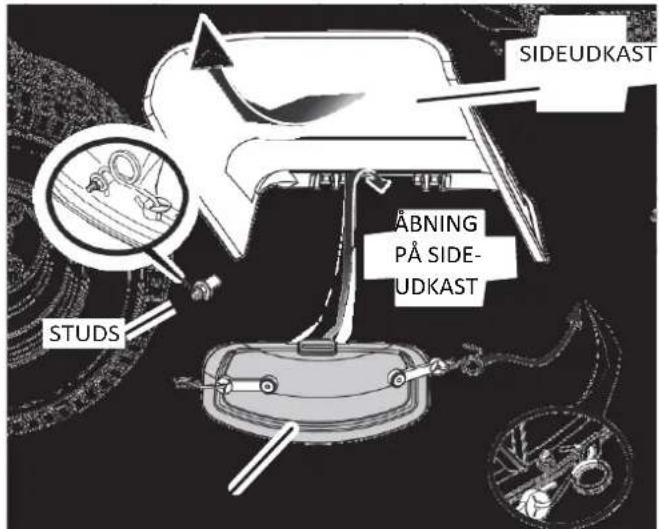

  Sideudkastet har er en fjederbelastet skærm, der dækker sideudkasthullet på klippeskjoldt. Her afledes det afklippede græs og genstande væk fra brugeren. Sørg altid for, at motoren er slukket, og at knivene er holdt op med at dreje, før sideudkastet ses efter, flyttes, rengøres eller vedligeholdes.
  Brug altid sikkerhedsudstyr. Plæneklipperen må aldrig bruges uden sideudkastskærm. Og sideudkastet skal virke ordentligt. Bioklip-dækslet skal sættes rigtigt på og det skal virke ordentligt ved brug af bioklipning. Opsamlersættet skal sættes rigtigt på og det skal virke ordentligt, når det bruges.
• Du må aldrig ændre en sikkerhedsanordnings funktion eller reducerer beskyttelsen fra en sikkerhedsanordning. Afprøv regelmæssigt sikkerhedsanordninger, så du er sikker på at de virker ordentligt.
  Der må aldrig manipuleres med sikkerhedsanordninger. Afprøv regelmæssigt sikkerhedsanordninger, så du er sikker på at de virker ordentligt.
  Følg producentens vejledninger, så produktet betjenes rigtig og tilbehøret sættes rigtigt på. Brug kun tilbehør, der er godkendt af producenten. Hvis du bruger andet tilbehør, kan det øge risikoen for skader.
• Ryd arbejdsområdet før hver brug. Fjern alle genstande såsom sten, pinde, metal, kabler, knogler, legetøj, faldne trælemmer, nødder eller andre genstande, der kan slynges væk af kniven.
  Genstande, der rammes af plæneklipperens knive, kan forårsage alvorlige personskader. Se altid græsplænen omhyggeligt efter og fjern alle genstande før den klippes.

• Hvis plæneklipperen rammer et fremmedlegeme, skal du gøre følgende:

• Stop plæneklipperen, slå parkeringsbremsen til, vent, indtil knivene stopper helt og tag derefter startnøglen ud.

• Se plæneklipperen grundigt efter for skader.
• Hvis knivene på nogen måde beskadiges, skal de skiftes. Reparer eventuelle skader, før plæneklipperen startes og bruges igen.

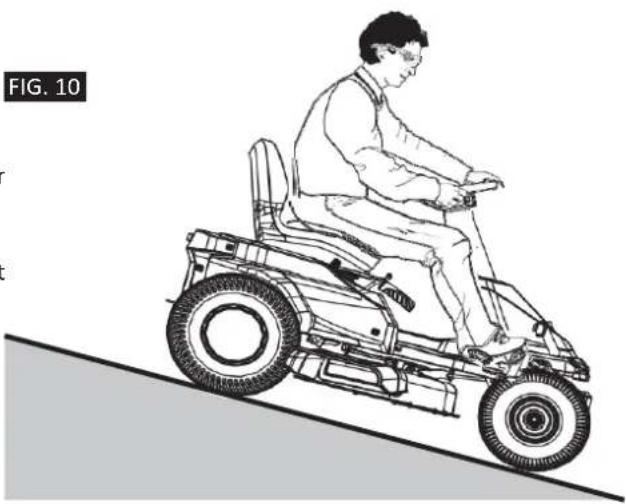

- Skråninger er en vigtig faktor i forbindelse med tab af kontrol og vælteulykker, som kan være livsfarligt eller føre til alvorlige personskader. Vær meget forsigtig, hvis produktet bruges på skråninger. Hvis du ikke kan bakke op ad en skråning, eller hvis du føler dig utryg på den, skal du lade være med at klippe den. Produktet må aldrig bruges på stejle skråninger over 12°.

• Du må aldrig prøve at køre på en stejl skråning eller klippe en skråning, der er over 15°. Du kan bruge hældningsvejledningen bagerst i denne brugsvejledning til at bestemme hældningen på en skråning.
• Skråninger skal klippes opad og nedad, ikke på tværs.
• Hold øje med huller, hjulspor, bump, sten eller andre skjulte genstande. Ujævnt terræn kan vælte plæneklipperen. Der kan være skjule genstande i højt græs.
• Kør langsomt, så du ikke behøver at stoppe pludseligt eller så du ikke accelerere op ad en skråning ved et uheld.
• Klip ikke vådt græs. Dækkene kan miste vejgreb, og du kan miste kontrollen.
• Undgå at starte, stoppe eller dreje på en skråning. Hvis dækkene mister vejgreb, skal du stoppe knivene og fortsætte langsomt lige ned ad skråningen.
• Al kørsel på skråninger skal være langsom og gradvis. Undgå, at skifte retning eller hastighed hurtigt, da dette kan vælte plæneklipperen.
• Vær meget forsigtig, hvis plæneklipperen bruges med en opsamlerpose eller andet tilbehør, da de kan gøre plæneklipperen mere ustabil. Produktet må ikke bruges på stejle skråninger over 15°.
• Du må ikke prøve at stabilisere plæneklipperen, ved at sætte foden på jorden.

• Der må ikke klippes i nærheden af fald, grøfter eller volde. Hvis et hjul kører ud over kanten, eller hvis kanten falder sammen, kan plæneklipperen vælte, hvilket kan være livsfarligt eller føre til alvorlige personskader.

• Genstandene, der slynges ud af plæneklipperen, må aldrig rettes mod andre personer. Planlæg dit klippemønster, så genstande ikke slynges mod omkringstående personer, veje, fortove, vinduer, biler og lignende. Undgå også, at genstande slynges mod vægge eller andre genstande, der kan få genstandene til at rikochettere tilbage mod brugeren.

• Stop kniven, hvis du kører over grus, så grus og sten ikke slynges væk. Kør langsomt og forsigtigt med plæneklipperen, så du ikke mister kontrol.
• Vær meget forsigtig, når du nærmer dig blinde hjørner, buske, træer eller andre genstande, der kan være i vejen for dit udsyn.
• Plæneklipperen må aldrig justeres eller repareres, når motoren kører og/eller knivene drejer. Sluk på tænd/sluk-knappen og tag nøglen ud.
• Stop motoren, slå parkeringsbremsen til, vent, indtil knivene stopper helt og tag startnøglen ud, før du fjerner tilstoppede elementer i sideudkastet eller sideåbningen. Knivene fortsætter med at dreje i et par sekunder efter motoren slukkes. Placer aldrig nogen del af kroppen i knivområdet, før du er sikker på, at knivene er holdt op med at dreje.
• Hvis plæneklipperen begynder at vibrere unormalt, skal du stoppe motoren og finde årsagen hertil. Skift knivene, hvis de på nogen måde er slidte eller beskadigede. Vibrationer er generelt et tegn på en beskadiget kniv.

VIGTIGE SIKKERHEDSINSTRUKTIONER

- Sluk plæneklipperens knive, når du ikke klipper græs.

- Plæneklipperen skal altid parkeres på et jævnt underlag.

- Produktet og opladeren må kun serviceres af kvalificeret reparationspersonale. Service eller vedligeholdelse udført af ukvalificeret personale, kan føre til personskade på brugeren eller beskadigelse af produktet.

- Brug kun autoriserede reservedele ved servicering af produktet. Brug kun identiske reserveknive. Brug af uautoriserede dele, kan føre til alvorlig skade på brugeren eller beskadigelse af produktet.

- Mærkaterne med sikkerhedsoplysningerne skal vedligeholdes og skiftes efter behov.

Tag startnøglen ud - Tag startnøglen ud af plæneklipperen før opbevaring, servicering eller udskiftning af tilbehør, såsom knivene. Sådanne forebyggende sikkerhedsforanstaltninger reducerer risikoen for, at plæneklipperen startes ved et uheld.

- Stop produktet og tag startnøglen ud, når det ikke er i brug. Transporter plæneklipperen med motoren stoppet og startnøglen taget ud.

- Batteridrevet værktøj behøver ikke altid være tilsluttet en stikkontakt. De er derfor altid klar til brug. Vær opmærksom på mulige farer, når du ikke bruger dit batteridrevne værktøj, eller når du skifter tilbehør. Når denne regel følges, reduceres risikoen for elektrisk stød, brand og alvorlige personskader.

- Batteridrevne plæneklippere må ikke bruges i regnvejr.

- Tag startnøglen ud før servicering og rengøring, og før der fjernes genstande på produktet.

- Opbevar plæneklipperen indendørs - Når plæneklipperen ikke er i brug, skal den opbevares indendørs på et tørt, aflåst sted uden for børns rækkevidde. Startnøglen skal også tages ud og opbevares på et separat sted uden for børns rækkevidde.

- Følg vejledningerne til smøring og udskiftning af tilbehør.

- Denne maskine må kun bruges af ansvarlige voksne, der er bekendt med og forstår vejledningerne.

- Der må aldrig transporteres personer på plæneklipperen.

- Plæneklipperen må aldrig bruges i et lukket område.

- Klip ikke baglæns, medmindre det er absolut nødvendigt. Kik altid nedad og bagud før og når du bakker.

■ Sæt farten ned, før du drejer.

- Når parkeringsbremsen ikke er slået, ruller plæneklipperen ruller frit, hvis den flyttes på en skrå overflade uden der trykkes på bremsepedalen.

- Vær forsigtig, hvis plæneklipperen skal læsses på eller af en trailer eller lastbil. Brug bremsepedalen efter behov, så du bedre kan styre hastigheden. Når parkeringsbremsen ikke er slået til, ruller plæneklipperen ruller frit, hvis den flyttes på en skrå overflade uden der trykkes på bremsepedalen. Når plæneklipperen læsses på eller af, må den højst hælde 12°.

- Hold plæneklipperen fri for græs, blade og andet affald. Lad plæneklipperen køle helt ned, før den sættes væk til opbevaring.

- Plæneklipperen må ikke rengøres med en haveslange, da dette kan beskadige batteriet og/eller elektroniske dele, hvilket kan føre til kortslutning eller brand. Rengør plæneklipperen med et luftapparat, såsom en kompressor eller løvblæser.

- Plæneklipperen må aldrig rengøres eller skylles af med en slange, vand eller andre væsker. Ætsende væsker, vand, gødning og kemikalier, der bruges til at behandle græsplæner, kan trænge ind i plæneklipperen og/eller batterirummene. Disse kan beskadige elektroniske dele og/eller batteripakkerne, hvilket kan føre til kortslutning, øget risiko for brand eller alvorlige person- skader. Fjern al ophobning af græs og blade på eller omkring plæneklipperen og/eller under plæneklipperdækket. Plæneklipperen skal regelmæssigt tørres af med en tør klud.

- Opsamleren (hvis denne bruges) forringes og slides med tiden. Den skal ses efter, hver gang plæneklipperen bruges. Hvis opsamleren skal skiftes, skal du sørge for at den nye opsamler opfylder anbefalingerne og specifikationerne fra producenten.

YDERLIGERE SIKKERHEDSREGLER FOR BATTERIER

- Batterier må ikke brændes. Batterierne kan eksplodere. Følg de lokale regler for bortskaffelse af batterier.

- Hold alle metalgenstande som papirclips, mønter, nøgler, søm, skruer eller andre små metalgenstande væk fra batteriet og batteripolerne, da disse kan oprette en forbindelse fra en pol til en anden pol. Hvis batteripolerne kortsluttes, kan det føre til alvorlige forbrændinger eller brand.

- Vær forsigtig ved håndtering af batterier, så batteriet ikke kortsluttes ved kontakt med ledende materialer såsom ringe, armbånd og nøgler. Batteriet og lederen kan overophedes og forårsage forbrændinger.

- Batteriet kan begynde at lække, hvis det bruges i ekstreme brugs- eller temperaturforhold. Hvis væsken kommer i kontakt med din hud, skal du straks vaske med vand og sæbe. Hvis væsken kommer i øjnene, skal du skylle dem med rent vand i mindst 10 minutter og omgående søge lægehjælp. Når denne regel følges, reduceres risikoen for alvorlige personskader.

- Et batteri eller et produkt, der er beskadiget eller er blevet ændret, må ikke bruges. Beskadigede eller ændrede batterier er uforudsigelige, hvilket kan føre til brand, eksplosion eller risiko for personskade.

- Batteriet og produktet må ikke udsættes for ild eller ekstreme temperaturer. Udsættelse for brand eller temperaturer over 100 °C kan føre til eksplosion.

- Batteriet må ikke oplades i meget varme eller kolde forhold. Batterier oplades bedst i temperaturer fra 10°C til 30°C.

VIGTIGE SIKKERHEDSINSTRUKTIONER

• Brug kun en oplader, der er beregnet til batterierne i din elektriske plæneklipper.
• Dette produkt må kun bruges med batterier og opladere, der står i dokumenterne, der følger med værktøjet/apparatet/batteripakken/opladeren.

YDERLIGERE SIKKERHEDSREGLER FOR OPLADEREN

• Plæneklipperens batterier må kun oplades med den rigtige oplader.
• Læs opladerens brugsvejledning omhyggeligt, før du bruger batteriopladeren. Før du bruger batteriopladeren, skal du læse alle vejledningerne og advarselsmærker på batteriopladeren, batteriet og produktet, der bruger batteri.

YDERLIGERE SIKKERHEDSREGLER FOR BUGSERING

Brug din sunde fornuft, når du bugserer. En last, der er for tung på en skråning, er farligt. Dækkene kan miste deres vejgrebet, så du mister kontrollen over din plæneklipper.
- Følg producentens anbefalinger til hjulvægte og kontravægte.

• Den samlede bugserede vægt må ikke komme over den vægt, som du ved du sikkert kan styre med plæneklipperen.
• Udstyret, der skal bugseres, må kun fastgøres på det godkendte trækpunkt.
  Børn og andre personer må aldrig være i eller på bugseret udstyr.
• Stoplængden forlænges med hastigheden og vægten af lasten, der bugseres. Kør langsomt og giv dig ekstra tid og afstand til at standse.
• Undgå, at dreje skarpt under bugsering. Vær meget forsigtig, när du drejer eller arbejder på ugunstige overflader. Pas på, när du bakker.
• Anhængertrækket må ikke bruges til at trække eller løsne stationære genstande. Maskinen kan dreje rundt om baghjulene, og maskinen stejler, hvilket være livsfarligt eller føre til alvorlige personskader.
• Brug ikke en kæde, et kabel eller et reb til at trække tilbehør, der ikke er beregnet til bugsering. Brug kun træktilbehør, der følger med trækudstyret.

SYMBOLER

Følgende signalord og betydninger er beregnet til at forklare, hvor risikabelt det kan være, at bruge dette produkt.

SYMBOLSIGNAL		BETYDNING
	FARE:	Oplyser om en farlig situation, som - hvis den ikke undgås - er livsfarlig eller vil føre til alvorlige personskader.
	ADVARSEL:	Oplyser om en farlig situation, som - hvis den ikke undgås - kan være livsfarlig eller føre til alvorlige personskader.
	FORSIGTIG:	Oplyser om en farlig situation, som - hvis den ikke undgås - kan føre til mindre eller - moderate personskader.
	BEMÆRK:	(Uden advarselssymbol) Viser oplysninger, der anses for vigtige, men de er ikke relateret til potentielle personskader (f.eks. oplysninger om eventuel skade på ejendom).

Nogle af følgende symboler findes muligvis på produktet. Studer dem og lær deres betydning. Når du ved, hvad disse symboler betyder, er du bedre til at betjene produktet, hvilket gør det mere sikkert.

SYMBOL	NAVN	BETEGNELSE/FORKLARING
	Sikkerhedsalarm	Oplyser om en potentiel fare for personskader.
	Læs brugsvejledningen	For at reducere risikoen for skader, skal brugeren læse og forstå brugsvejledningen, før produktet tages i brug.
	∅jenbeskyttelse	Brug altid øjenværn med sideskærme, der er mærket til at være i overensstemmelse med ANSI Z87.1.
	Børnskal holdesvæk	Hold børn væk fra klippeområdet. Børn skal altid være under opsyn af en anden ansvarlig voksen end brugeren af produktet.
	Advarsel om våde forhold	Risiko for brand og forbrændinger. Batteriet, batterirummet og de elektroniske dele må ikke udsættes for regn, vand eller væsker. Batteriet må ikke oplades i regn eller fugtige steder. Og plæneklipperen må ikke
	Elektrisk stød	Hvis produktet ikke bruges i tørre forhold, og hvis sikker praksis ikke overholdes, kan det føre til elektrisk stød.
	Elektricitet	Dette produkt anses for at have farlig spænding.
	Hold hænder og fødder væk	Hold hænder og fødder væk fra knivene og klippeområdet.
	Ikke træd her	Træd ikke op på plæneklipperens klippeskjold.
	Ingen skråning	Produktet må ikke bruges på stejle skråninger over 12 °C. Skråninger skal klippes opad og nedad, ikke på tværs.

SYMBOLER

Nogle af følgende symboler findes muligvis på produktet. Studer dem og lær deres betydning. Når du ved, hvad disse symboler betyder, er du bedre til at betjene produktet, hvilket gør det mere sikkert.

SYMBOL	NAVN	BETEGNELSE/FORKLARING
	Hold børn og omkringstående personer væk	Hold alle børn, omkringstående personer og dyr mindst 30 meter væk.
	Tilbagekastede genstande	Genstande der slynges væk fra plæneklipperen, kan kastes tilbage, hvilket kan føre til personskader eller ejendomsskader.
	Slyngede genstande	Genstande, der slynges væk fra plæneklipperen, kan føre til personskader eller ejendomsskader. Genstandene, der slynges ud af plæneklipperen, må aldrig rettes mod andre personer.
	Ingen passagerer	Du må aldrig bære børn under brug, også selvom knivene er slukkede.
	Bak med forsigtighed	Kik altid nedad og bagud, før og når du bakker og drejer. Sørg for, at børn, omkringstående personer og kæledyr ikke er i området.
	Bak-knap	Plæneklipperen kan bakke med knivene kørende, når RMO-knappen trykkes, og den røde knap lyser. Kik altid nedad og bagud, før og når du bakker. Det anbefales ikke at klippe baglæns.
	Knaptilstart/stopafknife	Træk knivtilkoblingen op for at starte knivene.Tryk knivtilkoblingen ned for at stoppe knivene.
	Genbrugssymbol	Dette produkt bruger litium-ion-batterier (li-ion). Lokale og statslige love forbyder muligvis bortskaffelse af batterier sammen med almindeligt affald. Kontakt din lokale affaldsmyndighed for oplysninger om tilgængelige genbrugs- og/eller bortskaffelsesmuligheder.
= Jævnstrøm		Type eller slags strøm
V	Volt	Spænding
A Ampere Strøm
Hz	Hertz	Frekvens (cyklusser pr. sekund)
W Watt Strøm
timer Timer Tid

SIKKERHEDSMÆRKATER

Følgende mærkater findes på produktet. Af hensyn til din sikkerhed, skal du læse og forstå alle mærkaterne, før du starter produktet.

Roterende knive kan være livsfarlige eller føre til alvorlige skader. Følg alle brugsvejledninger.

• Læs betjeningsvejledningen
• Vedligehold sikkerhedsanordningerne
• Hold 30 m afstand til børn, omkringstående personer eller dyr
• Kør aldrig med børn eller passagerer selvom knivene er slået fra
- Kig altid ned og bagud før og mens der bakkes
- Opbevar plæneklipperen indendørs beskyttet mod regn

BAKFUNKTION

- Plæneklipperen kan bakke, mens der klippes græs, når RMO- knappen trykkes ned og det røde lys lyser. - Det anbefales ikke at klippe græs mens man bakker

AKTIVER: Tryk på RMO-knappen (Reverse Mode Option) Sæt plæneklipperen i bakgear.

DEAKTIVER: Tryk på RMO-knappen igen, så de røde lys slukker. Når plæneklipperen slukkes, slukkes der også for bakfunktionen.

• Skråninger skal klippes opad og nedad, ikke på tværs
• Undgå stigninger større end 12 °
• Hvis plæneklipperen stopper på en skråning, stop knivene, klig bagud og bak langsomt nedad.
• Brug ikke plæneklipperen på sted hvor den kan glide eller vælte.
  • Ungå pludselige drejninger
  • Kørsel med høj hastighed kan være farligt. Tilpas kørehastigheden til arbejdsforholdene.

KNIVTILKOBLING

START: Løft knivtilkoblingsknappen op

STOP: Press knivtilkoblingsknappen ned

Bemærk: Hvis sædet forlades eller nøglen drejes til "Off" vil knivene stoppe. Knivtilkoblingen skal trykkes ned og løftes op igen for at starte knivene.

WARNING

• Hold alle sikkerhedsanordninger, skærme, skjolde og kontakter i god stand og på den rigtige placering.
• Lær placeringen og funktionen af alle betjeningshändtag
• Før førersædet forlades, aktiver parkeringsbremse, sluk for maskinen og fjern nøglen.
• Hold hænder og fødder væk fra roterende dele.

Fjern objekter fra klippeområdet, som kan blive ramt og slynget ud af knivene.

Oplader ikke batteriet- eller udsæt plæneklipperen for regn eller fugtige steder

Bremsepedal:

Tryk pedal ned for at sænke fremdriften.

Bak pedal:

MODEL R7600Li R9600Li
Mål (L x B x H) mm uden sideudkastskærm	1650 mm*900*1100	1650 mm*1030*1100
Nettovægt	138kg	148 kg
Størrelse på forhjul 15"
Størrelse på baghjul 18"
Klippebredde 762mm 965mm
Knivenes klippediameter 390,8mm 490mm
Antal knife 2
Antal støttehjul på klippeskjold 0 2
Lufttryk i kolde dæk	20 PSI (138 kPa)
Knivhastighed	3800 omdr./min	3550 omdr./min
Klippeskjold løftesystem	Håndbetjening
Laveste klippehøjde	38 mm
Højeste klippehøjde	114 mm
Antal klippehøjdeindstillinger	7
Batteritype	LiFePO4
Batterispænding (V)	72
Batteriampere timer (Ah)	24	27.6
Opladningstid (timer)	1,5~3	2~3,5
Antal batterier	1	1
Opladninger	1500
Anbefalet opladningstemperatur	10°C – 30°C
Anbefalet driftstemperatur	0°C – 35°C
Anbefalet opbevaringstemperatur	5°C – 25°C
Oplader	Indgang: 100-240V, 50-60 HZ, maks. 12A.Udgang: 72V jævnstrøm (DC), 15A
Tophastighed fremad	Op til 11,2 km/t
Tophastighed bak	Op til 4,2 km/t
Venderadius	Ca. 43 cm

FUNKTIONER

FIG. 1

FUNKTIONER

G∅R DIG BEKENDT MED DIN PLÆNEKLIPPER

Se figur 1.

Sikker brug af dette produkt kræver en forståelse af oplysningerne om produktet og oplysningerne i denne brugsvejledning, samt kendskab til arbejdet, du laver. Før du bruger produktet, skal du gøre dig bekendt med alle brugsfunktionerne og sikkerhedsreglerne.

GASPEDAL

Gaspedalen styrer plæneklipperens fremadgående hastighed.

BATTERI-INDIKATOR/TIMETÆLLER

Batteri-indikatoren viser, hvor meget strøm der er på batteriet. Timetælleren tæller det samlede antal timer, plæneklipperen har været i brug (med nøglen i plæneklipperen) til vedligeholdelsesformål.

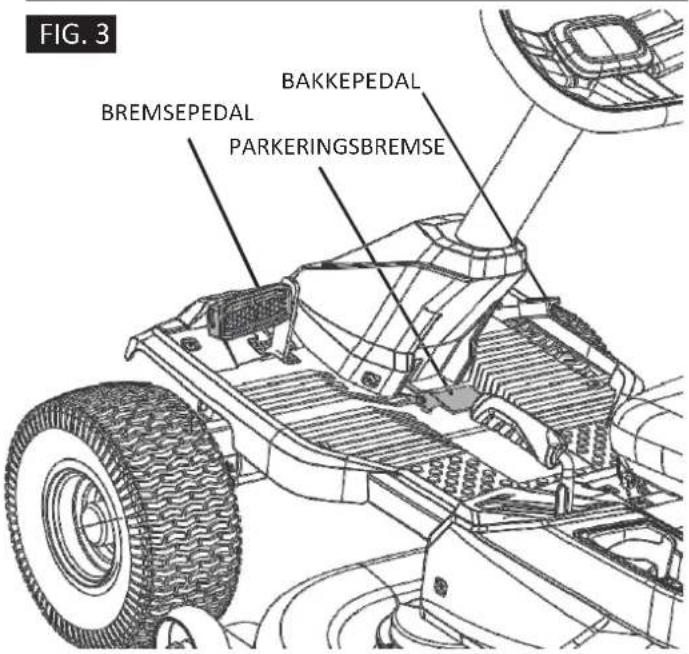

Bremsepedalen bruges til at bremse og stoppe plæneklipperen.

SIKKERHEDSLÅSESYSTEM

Sideudkastskærm med sikkerhedslåsesystem.

Sideudkasteren afbøjer græsafklippet. Inden produktet tages i brug, skal du kontrollere, at sideudkastskærmen er korrekt lukket. Den har et låse-system, der stopper knivene, hvis skærmen åbnes under drift. Stop med at bruge produktet, og få det serviceret af et autoriseret servicecenter, hvis knivene ikke stopper, når sideudkastskærmen løftes under brug af en forhindring.

GREB TIL JUSTERING AF KLIPPEH∅JDE

Håndtaget til højdejustering bruges til at hæve eller sænke klippeskjoldet.

FORLYGTEKNAP

Forlygteknappen bruges til at tænde og slukke forlygterne.

BIOKLIPSKÆRM

Din plæneklipper er udstyret med en bioklipskærm, der dækker sideudkasthullet, som gør at plæneklipperens knive klipper græsset i finere stykker.

PARKERINGSBREMSE

Brug parkeringsbremsen til at låse plæneklipperen fast, när den er parkeret.

TÆND/SLUK-KNAP MED UNIVERSAL STARTN∅GLE

Tænd/sluk-knappen bruges til at tænde og slukke plæneklipperen. Startnøglen skal sættes i, før tænd/slukknappen kan bruges. Når nøglen står på tilbehørsindstilling, bruges tænd/sluk-knappen også til at forsyne særligt tilbehør (ekstraudstyr).

BAK-KNAP

Tryk på bak-knappen for klippe, när du bakker. Knivene stopper, hvis plæneklipperen kører i bakgear uden at trykke på bak-knappen.

BEMÄRK: knivtilkoblingsknappen skal også trækkes op, for at slå græsset, när du bakker.

BAKKEPEDAL

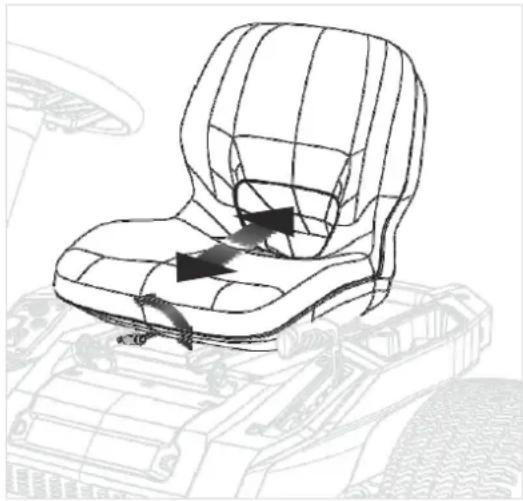

Brug sædejusteringsgrebet til at justere sædet til den ønskede placering.

OPBEVARINGSRUM

Med det overdækkede opbevaringsrum får du mere opbevaringsplads til forskellige ting.

OPLADNING AF PLÆNEKLIPPEREN

Plæneklipperens batterier skal lades helt op før første brug. Du kan se, om plæneklipperens batterier er ladet helt op på plæneklipperens LCD-skærm og på lysindikatorerne på opladeren.

Skærmen vedligeholdes bedst på følgende måde:

• Batteriet må ikke oplades i meget varme eller kolde forhold. (Den anbefalede ladetemperatur: 10°C - 30°C)
• Et frossent batteri må aldrig oplades.
• Monter eller placer opladeren i et område med tilstrækkelig ventilation. Det anbefales at montere opladeren vandret med køleribberne opad.

Sådan oplades batteriet:

• Sørg for, at både opladeren og plæneklipperens stikforbindelser er rene og fri for skidt og snavs.
• Sæt opladerstikket i opladningsporten på plæneklipperen. Sørg for at stikket tilsluttes ordentligt.
• Tilslut opladeren til strømforsyningen med en normal husholdningsstrøm på 230V vekselstrøm (AC) 50Hz

Batterierne lades automatisk op.

BEMÆRK: Opladeren er udstyret med et stik med et jordstikben, som skal sluttes til en passende standard stikkontakt med tre stikben. Stikkontakten skal være rigtig monteret og jordforbundet i overensstemmelse med alle lokale regler og bekendtgørelser. Brug ikke en stikkontakt med to stikben, eller adaptere, og undgå at ændre det medfølgende stik. Hvis stikket ikke passer til stikkontakten, skal du få den rigtige stikkontakt monteret af en kvalificeret elektriker.
- Når plæneklipperen er strømforsynet, lyser lysindikatoren på opladeren for at vise opladerens status.

På billedet på skemaet nedenfor kan du se, hvad de forskellige lys i lysindikatoren betyder.

LYSINDIKATOR	BATTERI/OPLADERSTATUS
Lyser rød Batterierne oplades ikke
Et grønt blink Batterierne oplades
Lyser grøn Batterierne er ladet helt op
Lyser skiftevis grøn og rød	Temperaturen er for høj eller for lav

- Når græsset skal klippes, skal du afbryde opladeren fra strømforsyningen og derefter afbryde opladeren fra plæneklipperen.

BEMÆRK!

Sluk altid nøglen og tag den ud, når plæneklipperen oplades og når plæneklipperen ikke er i brug.

BEMÆRK!

Slut altid plæneklipperen til opladeren, når den ikke er i brug. Hvis det ikke er muligt, at lade plæneklipperen stå til opladning, skal du sørge for at oplade batterierne helt op mindst en gang om måneden.

BRUG

ADVARSEL:

Selvom du er velbekendt med dette produkt, må du aldrig være skødesløs. Husk, at en skødesløs brøkdel af en sekund er nok til at påføre dig alvorlig skade.

ADVARSEL:

Brug altid øjenværn med sideskærme, der er mærket til at være i overensstemmelse med ANSI Z87.1. Hvis dette ikke gøres, kan slyngende genstande ramme dine øjne, hvilket kan føre til alvorlige personskader.

ADVARSEL:

Sluk altid plæneklipperen, sørg for at knivene er stoppet og tag startnøglen ud af plæneklipperen, før du sætter dele på plæneklipperen, foretager justeringer, rengør den eller når den ikke skal bruges. På denne måde undgår ud, at plæneklipperen startes ved et uheld, hvilket kan føre til alvorlige personskader.

ADVARSEL:

Plæneklipperen skal altid ses efter for manglende eller beskadigede dele. Og knivene skal ses efter for beskadigelse, ujævnheder og slid før brug. Hvis plæneklipperen bruges med beskadigede eller manglende dele, kan det føre til alvorlige personskader.

ADVARSEL:

Brug aldrig hovedtelefoner eller andre elektroniske apparat- er, såsom en mobiltelefon eller tablet, när du bruger plæneklipperen. Hvis du er distraheret under brug af plæneklipperen, kan det være livsfarligt eller det kan føre til alvorlige personskader for brugeren eller omkringstående personer.

BEMÆRK:

Før brug skal du altid se hele produktet efter for beskadigede, manglende eller løse dele såsom skruer, møtrikker, bolte, hætter og lignende. Spænd alle dele og hætter ordentligt. Produktet må ikke bruges, før alle manglende eller beskadigede dele er skiftet. Kontakt vores kundeservice eller et autoriseret servicecenter for hjælp.

BRUGSFORMÅL

Dette værktøj er beregnet til nedenstående formål:

Slå din græsplæne

MONTER BIOKLIP-DÆKSLET

Se figur 2.

Plæneklipperen er som standard sat til at udlede græsset via sideudkastet.

Hvis du ønsker at bruge bioklip, skal du:

FIG. 2

BIOKLIP-SKÆRM

• Træk sideudkastskærmen opad.
• Sæt bioklip-dækslet fast på tappen på plæneklipperkabinettet.
• Sæt bioklip-dækslet fast på monteringspunkterne på hver side af plæneklipperskjoldet.
• Løsn sideudkastskærmen.

ADVARSEL:

Sørg for, at sideudkastskærmen lukker helt til, når du er færdig. Hvis dette ikke overholdes, kan det føre til alvorlige personskader.

BRUG

INDSTILLING AF PARKERINGSBREMSEN

Se figur 3.

Sådan indstilles parkeringsbremsen:

• Træd bremsepedalen helt ned og hold den nede.
• Tryk håndtaget til parkeringsbremsen helt ned med højre fod
• Slip bremsepedalen.
• Slip håndtaget til parkeringsbremsen.
  Sådan slås parkeringsbremsen fra: Tryk på bremsepedalen og slip den.

ADVARSEL:

Plæneklipperen må aldrig efterlades uden opsyn, när motoren kører eller med nøglen i tændingen. Se, om parkeringsbremsen er slået til, og om nøglen er taget ud. Hvis parkeringsbremsen ikke slås til, kan plæneklipperen flytte sig. Og hvis nøglen efterlades i tændingen, kan andre starte plæneklipperen, hvilket kan føre til alvorlige personskader.

JUSTERING AF SÆDET

Se figur 4.

Juster sædets placering, så du er sikker på at du har ordentlig kontakt med gaspedalen og bremsepedalen, før plæneklipperen tages i brug.

Sådan flyttes sædet:

• Sluk nøglen og slå parkeringsbremsen til.
• Sæt dig på sædet, og træk justeringshåndtaget til sædet op.
• Hold i håndtaget, og tryk sædet til den ønskede placering.
• Slip håndtaget, og sørg for at sædet er låst på plads, før plæneklipperen tages i brug.

ADVARSEL:

Sørg for, at sædet er låst ordentligt på plads, før plæne-klipperen tages i brug. Hvis sædet ikke sidder ordentligt fast, kan det rykke brugeren, så brugeren mister kontrol over plæneklipperen, hvilket kan være livsfarligt eller føre til alvorlige personskader.

INDSTILLING AF KLIPPESKJOLDS H∅JDE Se figur 5.

Før du bruger plæneklipperen, skal du sætte klippeskjoldet i den højde, der passer bedst til din græsplæne.

BEMÆRK: For at undgå skalpere plænen, når du rammer høje steder, skal hjulene på klippeskjoldet være cirka 1,2 cm fra jorden (kun R9600Li), når plæneklipperen er i den ønskede klippehøjde. Ved forsendelse er klippeskjoldets hjul sat til 3,8 cm.

FIG. 4

Sådan justeres klippeskjoldets højde:

• Stop plæneklipperen og stop knivene.
• Sluk nøglen og slå parkeringsbremsen til.
• For at hæve klippeskjoldet, skal du tage fat i håndtaget, trykke det til venstre for at løsne det fra åbningen, træk det mod plæneklipperens bagende og derefter trykke det til højre ind i åbningen.
  For at sænke klippeskjoldet, skal du tage fat i håndtaget, trykke det til venstre for at løsne det fra åbningen, træk det mod plæneklipperens forende og derefter trykke det til højre ind i åbningen.

FORSIGTIG:

Hold ordentligt fast i håndtaget til justering af klippeskjold, när dets højde justeres. Slip først håndtaget, när det er fastgjort i den ønskede indstilling. Hvis du slipper håndtaget for hurtigt, kan du få fingrene i klemme eller få et ryk i armen.

BRUG

LÅSESYSTEM

Se figur 6.

Denne plæneklipper er udstyret med et läsesystem, der slukker knivene, for at beskytte brugeren, hvis brugeren forlader sædet med knivene kørende. Test systemet før hvert brug, så du er sikker på at det virker ordentligt.

Sådan tester du plæneklipperen:

• Placer plæneklipperen på en plan overflade.
• Sørg for at parkeringsbremsen slås til og at knivtilkoblingsknappen er nede.
• Sæt startnøglen i og tænd den.
• Træk knivtilkoblingsknappen op, for at slå knivene til.
  Tag sædet af midlertidigt, men stå ikke af plæneklipperen.

Knivene skal slukke inden for 5 sekunder. Hvis de ikke gør dette, skal du kontakte vores kundeservice. Plæneklipperen må ikke bruges, før låsesystemet er blevet repareret.

BRUG AF PLÆNEKLIPPEREN

Se figur 6 - 9.

ADVARSEL:

Sørg for at der ikke er nogen omkringstående personer i området, før plæneklipperen tages i brug. Hvis nogen kommer ind på klippeområdet, skal du stoppe plæneklipperen. Plæneklipperen må ikke startes igen, før omkringstående personer har forladt området.

Før du starter plæneklipperen:

• Sørg for, at der er ikke nogen børn, omkringstående personer eller dyr i arbejdsområdet.
• Ryd området for genstande, der kan slynges væk af knivene.
  Se, om bremserne virker ordentligt.
  ■ Mål lufttrykket i dækkene
  Se plæneklipperen efter for løse skruer.
  Se, om alle skærme er på plads og om de virker ordentligt.
  Fjern skidt fra plæneklipperen.
• Afprøv låsesystemet.
• Juster sædet til den ønskede placering.
  Se, om der er nok strøm på batteriet.

BEMÆRK:

Når batteristrømmen når den røde zone på batteri-indikatoren, stopper knivene automatisk. Kør herefter tilbage og oplad batteriet. Hvis du fortsætter med at klippe, når batteri-indikatoren på i det røde område, kan plæneklipperne stoppe væk fra opladningsområdet. BEMÆRK: Hvis plæneklipperen stopper væk fra opladeren,

skal du slukke nøglen i tændingen og skubbe plæneklipperen tilbage til opladningsstedet. Plæneklipperen må aldrig bugseres med over 5 km/t.

BRUG

Græsslåning:

• Hæv klippeskjoldet helt op.
• Sæt startnøglen i og tænd den.
• Slip parkeringsbremsen.
• Tryk på gaspedalen og kør til områder, der skal klippes.
• Stop plæneklipperen, sluk nøglen og slå parkeringsbremsen til.
• Sænk klippeskjoldet til den ønskede indstilling.
• Tænd startnøglen og slip parkeringsbremsen.
• Træk knivtilkoblingsknappen op for at starte knivene, og tryk på speederpedalen for at klippe græsset.

ADVARSEL:

Vær forsigtig, når du krydser grusstier og indkørsler. Før du krydser nogen af disse, skal du stoppe knivene og hæve klippeskjoldet helt op, så risikoen for slyngende genstande minimeres. Kør langsomt, så du ikke mister trækkraft eller kontrol.

BEMÄRK:

Du må ikke skifte køreretning, när plæneklipperen kører. Stop altid plæneklipperen helt, før du skifter køreretning.

Bakning:

BEMÄRK:

Plæneklipperen bipper konstant, når du bakker, uanset om knivene kører eller ej.

• Træd på bremsepedalen og stop plæneklipperen helt.
• Tryk knivtilkoblingsknappen ned for at slukke knivene.
• Tryk på bak-funktionen.
• Træk knivtilkoblingsknappen op, tryk langsomt på bakpedalen og klip mens du bakker.

ADVARSEL:

Klip ikke baglæns, medmindre det er absolut nødvendigt. Kik altid nedad og bagud før og når du bakker, så du er sikker på at børn, omkringstående personer eller kæledyr ikke kommer ind i klippeområdet. Vær opmærksom på, at bak-funktionen er slået til, når bak-knappen lyser rød og plæneklipperen bipper. Husk, at hvis du er skødesløs i blot en brøkdel af et sekund, kan det være livsfarligt eller det kan føre til alvorlige personskader.

FIG. 9

ADVARSEL:

Vær særlig forsigtig før og når du bakker eller vender rundt med opsamlersættet sat på plæneklipperen, da den kan være i vejen for dit udsyn. Kik altid bagud og nedad og hold særligt øje med små børn, omkringstående personer og kæledyr. Kør langsomt med plæneklipperen, så du ikke rammer nogen, hvilket kan være livsfarligt eller føre til alvorlige personskader.

Når du er færdig med at klippe:

• Stop plæneklipperen på en flad og plan overflade. Plæneklipperen må ikke stoppes på en skråning.
• Tryk knivtilkoblingsknappen ned for at slukke knivene.
• Slå parkeringsbremsen til.
• Sluk startnøglen.
• Tag startnøglen ud, hvis plæneklipperen efterlades uden opsyn, også selvom det kun er i et kort øjeblik.

ADVARSEL:

Hvis plæneklipperen bipper, når du forlader sædet, skal du se, om parkeringsbremsen er slået til og om nøglen er taget ud. Hvis parkeringsbremsen ikke slås til, kan plæneklipperen flytte sig. Og hvis nøglen efterlades i tændingen, kan andre starte plæneklipperen, hvilket kan føre til alvorlige personskader.

BEMÆRK: Bak-funktionennulstilles, hvergangtænd/sluk-knappen slukkes.

TIPS TIL KLIPNING

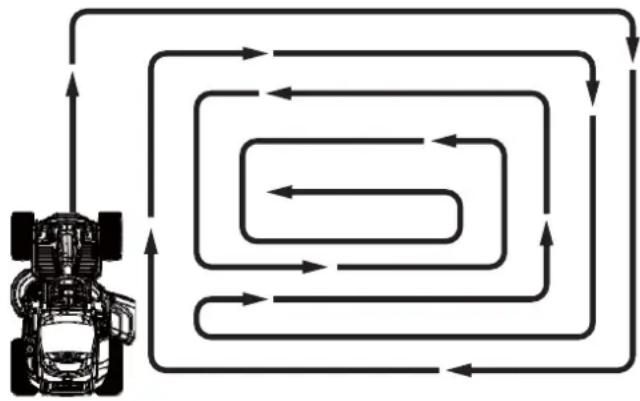

Se figur 9.

• Hold altid plæneklipperens knive skarpe.
• Sørg for, at plænen er fri for sten, pinde, ledninger, legetøj, nødder, grene og andre genstande, der kan beskadige plæneklipperens knive eller motor. Undgå, at klippe over ejendomspæle eller andre metalstolper. Sådanne genstande kan beskadige knivene, eller de kan slynges væk af plæneklipperen i alle retninger, hvilket kan føre til alvorlige person- skader på brugeren og andre personer.

BRUG

• For at holde en sund græsplæne, må du højst klippe en tredjedel af græsets højde ad gangen.
• Hvis du klipper store arealer, skal du først dreje til højre, så afklip slynges væk fra buske, hegn, indkørsler og lignende. Efter en eller to omgange. skal du klippe i modsat retning og dreje til venstre, indtil du er færdig.
• Klip, så det afklippede græs slynges mod området, hvor græsset er blevet klippet.
• Når du klipper tungt græs, skal du sænke hastigheden for at klippe græsset mere effektivt og for at det afklippede græs kan slynges ordentligt ud.
• Klip ikke vådt græs. Hvis du klipper på våde overflader, kan du miste kontrollen, og det våde græs sætter sig fast på undersiden af klippeskjoldet, så græsset hverken kan opsamles eller spredes ordentligt.
• Nyt eller tykt græs, skal muligvis klippes i en lavere eller højere klippehøjde.
• Hold klippeskjoldt og sideudkastet rent. Fjern græsafklip, blade, skidt og alt andet, der har samlet sig på plæneklipperen før og efter hver brug. Plæneklipperen må ikke rengøres med en haveslange.

BEMÆRK: Stop altid plæneklipperen, lad knivene stoppe helt tag startnøglen ud, før du rengør plæneklipperens underside.

BRUG PÅ SKRÅNINGER

Se figur 10.

FARE:

Skråninger er en væsentlig faktor i forbindelse med vælteulykker, der kan være livsfarlige eller føre til alvorlige personskader. Vær meget forsigtig, hvis plæneklipperen bruges på skråninger. Hvis du føler dig utryg på en skråning, må du ikke klippe den. Af hensyn til din sikkerhed, må du ikke klippe stejle skråninger, der hælder mere end 12 grader. Undgå, at bakke ned ad en skråning, medmindre plæne-klipperen stopper, når den kører op ad skråningen. Hvis dette sker, skal du stoppe knivene og langsomt bakke ned ad skråningen. Hold nøje øje med, hvad der er bag ved dig. Senere i denne vejledning, kan du finde en hældningsvejledning, som du kan kopiere eller klippe ud, og bruges til at bestemme, om din skråning er for stejl til sikker drift.

• Skråninger skal klippes opad og nedad, ikke på tværs.
• Klip ikke vådt græs. Vådt græs kan få dækkene til at miste vejgreb eller plæneklipperen kan glide på skråninger, også selvom bremserne virker ordentligt.

• Hold øje med huller, hjulspor, sten, skjulte genstande eller ujævnheder, som kan få plæneklipperen til at glide eller vælte. Der kan være skjule genstande i højt græs. Fjern alle genstande såsom sten, trælemmer og lignede, der kan vælte plæneklipperen eller som kan slynges af knivene.
• Der må ikke klippes i nærheden af fald, grøfter eller volde.
• Kør langsomt og undgå hurtige skift af hastighed eller retning.
• Undgå at stoppe plæneklipperen på skråninger, hvis det muligt. Hvis dette er uundgåeligt, skal du sørge for at slå parkeringsbremsen til. Når du starter plæneklipperen igen, skal du køre på den laveste hastighed. Hvis du skal dreje, skal du være meget forsigtig, når du skifter retning, og drej altid ned ad bakke.

Du må aldrig prøve at støtte plæneklipperen på en skråning ved at sætte din fod på jorden.

• Hvis du bruger opsamlersættet (ekstraudstyr), skal du være meget forsigtigt. Kør langsomt med plæneklipperen, når du arbejder på skråninger, da opsamlingssættet kan gøre plæneklipperens mere ustabil.
• Brug altid bremserne, når du kører ned ad skråningen. Du må ikke køre plæneklipperen ned ad en bakke i frigear.
• Hvis dækkene mister vejgreb, når du kører på en skråning, skal du stoppe knivene og fortsætte langsomt lige ned ad skråningen.
• Hvis plæneklipperen stopper, når du kører op ad en bakke, skal du stoppe knivene og bakke ned ad bakken igen. Hold nøje øje med, hvad der er bag ved dig.

BRUG

TRANSPORT AF PLÄNEKLIPPEREN Se figur 11.

FIG. 11

ADVARSEL:

Vær forsigtig, når du kører plæneklipperen på og af en trailer. Brug bremsepedalen efter behov, så du bedre kan styre hastigheden. Når parkeringsbremsen ikke er aktiveret, ruller plæneklipperen frit, hvis den flyttes på en skrå overflade uden der trykkes på bremsepedalen. Når plæneklipperen læsses på eller af, må den højst hælde 12°. Hvis disse vejledninger ikke overholdes, kan du miste kontrollen over plæneklipperen, hvilket kan være livsfarligt, eller føre til alvorlige personskader eller skader på ejendom.

ADVARSEL:

Vær forsigtig, når du læsser plæneklipperen på og af en trailer. Sørg for, at klippeskjoldet er hævet helt op, så det ikke rammer rampen. Plæneklipperens hjul kan køre ud over rampen eller traileren, så plæneklipperen drejer eller vælter, og personer kan komme i klemme, hvilket kan være livsfarligt eller føre til alvorlige personskader.

BEMÄRK: Plæneklipperen må højst flyttes med 5 km/t, när den skubbes, trækkes, bugseres og lignende. Højere hastigheder kan beskadige drivmotoren betydeligt.

• Parker plæneklipperen på en plan overflade.
  Hæv klippeskjoldet helt op.
• Placer og fastspænd rampen til traileren i henhold til producentens vejledninger.

BEMÆRK: Vi anbefaler, at du bruger én bred læsserampe, der er mindst 1 fod bredere end plæneklipperen, så der er mindre chance for at plæneklipperens hjul kører ud over siden af rampen.

Kør langsomt plæneklipperen op på rampen og ind i traileren.

• Sænk klippeklippeskjoldet helt ned.
• Slå parkeringsbremsen til.
• Sluk plæneklipperen og tag nøglen ud.
• Spænd plæneklipperen fast efter behov med stropper eller kabler, så den ikke flytter sig under transport.

ADVARSEL:

For at undgå, at starte eller flytte plæneklipperen ved et uheld, hvilket kan føre til alvorlige personskader, skal du altid tage startnøglen ud og slå parkeringsbremsen til, hvis plæneklipperen skal transporteres.

VEDLIGEHOLDELSE

ADVARSEL:

Før du udfører nogen form for vedligeholdelsesarbejde, skal du standse plæneklipperen på en plan overflade, vente indtil knivene stopper helt, slå parkeringsbremsen til og tag startnøglen ud, så plæneklipperen ikke startes ved et uheld, og så du undgår alvorlige personskader.

ADVARSEL:

Brug altid øjenværn med sideskærme, der er mærket til at være i overensstemmelse med ANSI Z87.1. Hvis dette ikke gøres, kan slyngende genstande ramme dine øjne, hvilket kan føre til alvorlige personskader.

ADVARSEL:

Ved servicering, må der kun bruges identiske reserve-dele. Brug af andre dele, kan være farligt og føre til produktskader.

ADVARSEL:

Overhold nøje alle specifikationerne for tilspænding med momentnøgle. Hvis dette ikke overholdes, kan det føre til alvorlige personskader.

BEMÆRK:

Se regelmæssigt hele produktet efter for beskadigede, manglende eller løse dele såsom skruer, møtrikker, bolte, hætter og lignende. Spænd alle dele og hætter ordentligt. Produktet må ikke bruges, før alle manglende eller beskadigede dele er skiftet. Kontakt vores kundeservice eller et autoriseret servicecenter for hjælp.

GENEREL VEDLIGEHOLDELSE

Undgå, at bruge opløsningsmidler til rengøring af plastikdelene. De fleste plastmaterialer er modtagelige for skader fra forskellige slags opløsningsmidler, og kan tage skade, hvis disse midler bruges. Brug en ren klud til at fjerne jord, støv, olie, fedt og lignende.

ADVARSEL:

Plastikdelene må ikke komme i kontakt med bremsevæsker, benzin, oliebaserede produkter, gennemtrængende olier eller lignende. Kemikalier kan beskadige, slide eller ødelægge plastik, hvilket kan føre til alvorlige person- skader.

ADVARSEL:

Plæneklipperen må aldrig rengøres eller skylles af med en slange, vand eller andre væsker. Ætsende væsker, vand, gødning og kemikalier, der bruges til at behandle græsplæner, kan trænge ind i plæneklipperen og/eller batterirummene. Disse kan beskadige elektroniske dele og/eller batteripakkerne, hvilket kan føre til kortslutning, øget risiko for brand eller alvorlige personskader. Fjern al ophobning af græs og blade på eller omkring plæneklipperen og/eller under klippeskjoldet. Plæneklipperen skal regelmæssigt tørres af med en tør klud.

Fjern al samling af græs og blade på og omkring motordækslet. Rengør regelmæssigt plæneklipperen med en tør klud. Brug ikke vand.

AFMONTERING AF KLIPPEKJOLD

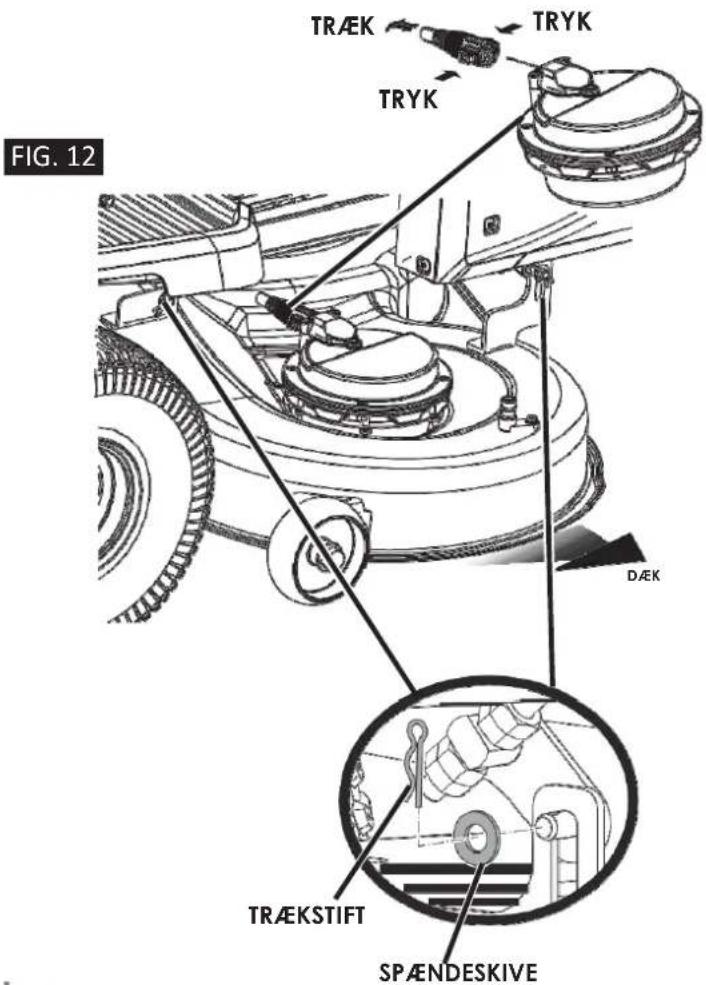

Se figur 12.

Hvis det ønskes, kan klippeskjoldet tages af plæneklipperen, så det er nemmere at skifte knivene.

• Sørg for, at plæneklipperen er i frigear (N), og at knivtilkoblingsknappen er trykket ned.
• Stop motoren, tag startnøglen ud og slå parkeringsbremsen til.
• Afmonter kablerne, der holder klippeskjoldt fast på plæneklipperen.
• Sænk klippeskjoldet helt ned.

VEDLIGEHOLDELSE

• Fjern de 3 trækstifter og spændeskiver, der holder klippeskjoldet på plads.
• Træk klippeskjoldet ud under plæneklipperen.
• For at sættes klippeskjoldet på plæneklipperen igen, skal du følge ovenstående vejledninger i omvendt rækkefølge.

Brug kun originale knive og knivbolte. Knive og knivbolte, der ikke er godkendt, er farlige og kan beskadige plæneklipperen.

• Sørg for at parkeringsbremsen slås til og at knivtilkoblingsknappen er nede.
• Stop motoren, tag startnøglen ud og slå parkeringsbremsen til.
• Hæv klippeskoldet helt op, så du kan se knivene.

BEMÆRK: Hvis du skal se til knivene, skal du hæve plæneklipperen, hvis nødvendigt, ved at placere den på en lift eller med en donkraft eller stativer. Du kan også tage klippeskoldet af, som beskrevet i forrige afsnit.

ADVARSEL:

Hvis plæneklipperen hæves for at se til knivene, skal du sørge for, at plæneklipperen er ordentligt fastgjort og at parkeringsbremsen er slået til, før du fortsætter. Hvis plæneklipperen ikke fastgøres, kan den vælte, hvilket kan være livsfarligt eller føre til alvorlige personskader.

• Sæt en træklods mellem kniven og klippeskjoldet, så kniven ikke kan dreje rundt.
• Løsn knivmøtrikken ved at dreje den mod uret (set fra bunden af plæneklipperen) med en 15 mm skruenøgle eller topnøgle (medfølger ikke).
• Afmonter knivmøtrikken, fjederskiven og kniven.
• Sæt den nye kniv på akslen mod de tilsvarende noter. Sørg for, at kniven sidder rigtigt på akslen, der går gennem det midterste hul på knivene, og at de to noter sættes i hver deres hul på kniven. Sørg for at sætte kniven på med de buede ender opad mod plæneklipper-skjoldet og ikke ned mod jorden. Når knivene sidder rigtigt, skal de lige sider passe sammen, og knivene skal være fladt mod knivholderen.

BEMÆRK: Sørg for, at alle delene sættes på i samme rækkefølge, som de blev fjernet.

• Sæt fjederskiven på igen. Og sæt derefter knivmøtrikken på akslen og spænd den med fingrene.
• Spænd knivmøtrikken med uret med en momentnøgle (medfølger ikke), så du er sikker på at bolten er spændt ordentligt fast. Knivmøtrikkens anbefalede drejningsmoment er 67-73 Nm.

Sørg for, at kniven sidder rigtigt, og at knivens møtrik er spændt till ovenstående drejningsmoment. Hvis kniven ikke sættes ordentligt på, kan den løsne sig, hvilket kan føre til alvorlige personskader.

- Udskift kniv, hvis nødvendig.

DÆKVEDLIGEHOLDELSE

Denne plæneklipper er udstyret med slangeløse dæk i nedenstående størrelse og type:

	Forreste	Bagerste
Størrelse	15x6x6	18x8.5x8

Dœktryk

Mål lufttrykket i alle dækkene før brug. Et forkert lufttryk påvirker håndteringen, styringen, trækkraften, dækkenes levetid, klipningen og førerkomforten. Sørg for, at dækkene er pumpet op til det tryk, der er vist nedenfor.

BEMÆRK: Dæktrykket må kun måles og justeres, når dækkene er kolde.

Anbefalet tryk

20/20 psi fordæk/bagdæk (138 kPa)

ADVARSEL:

Hold nøje øje med dæktrykket, når dækkene pumpes op. Hvis der kommer for meget luft i dækket, kan de sprænge, hvilket kan føre til alvorlige personskader.

ADVARSEL:

Det er meget vigtigt at holde det rigtige lufttryk i dækkene. Hvis trykket i dækkene er for lavt, kan dækkene komme af fælgene. Hvis trykket i dække er for højt, kan dækkene springe. Hvis lufttrykket i dækkene ikke opretholdes, kan det føre til problemer med plæneklipperens drift og stabilitet, hvilket kan være livsfarligt eller føre til alvorlige personskader.

REPARATION AF DÆKKENE

Hvis et dæk er utæt eller fladt på grund af en punktering, kan dækket repareres med et lappesæt. Hvis skaden skyldes et snit, eller hvis punkteringen ikke kan repareres med en lap, skal dækket skiftes.

UDSKIFTNING AF DÆKKENE

Hvis dækkene er slidte, reduceres plæneklipperens trækkraft, hvilket øger risikoen for ulykker. Dækkene skal skiftes, når slidbanerne er 4 mm eller mindre, eller hvis dækkene beskadiges. Dækkene skal altid skiftes med dæk af samme type. Hvis du bruger forkerte dæk, kan du miste kontrollen over plæneklipperen, hvilket kan føre til alvorlige personskader.

Få dækkene skiftet hos et autoriseret servicecenter eller af et autoriseret værksted.

JUSTERING AF BREMSERNE

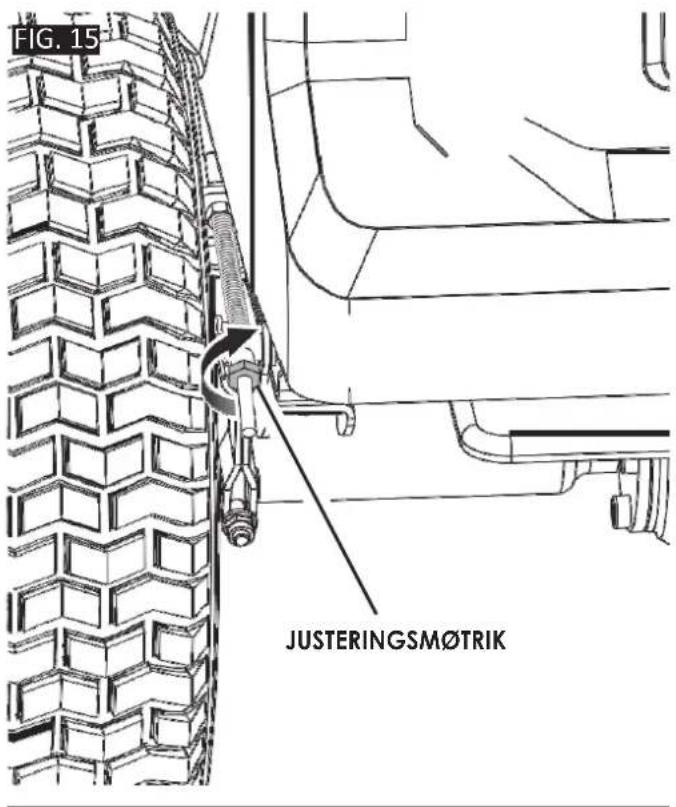

Se figur 15.

FARE:

Sørg altid for, at bremserne virker ordentligt og afprøv dem før hver brug. Hvis bremserne ikke virker ordentligt, kan du miste kontrollen over plæneklipperen i en nødsituation, hvilket kan være livsfarligt eller føre til alvorlige personskader.

For at plæneklipperen er sikker at bruge, er det meget vigtigt at den kan standses. Hvis bemærker, at plæneklipperen tager længere tid om at stoppe, når du trykker på bremsepedalen, skal bremserne muligvis justeres.

Sådan tester du plæneklipperen:

• Parker plæneklipperen på et plant underlag, og slå parkeringsbremsen til.
• Stå bag plæneklipperen og prøv at skubbe den fremad. Hvis bagdækkene drejer, skal bremserne spændes.

Sådan strammes møtrikkerne:

• Find bremsejusteringsmøtrikkerne på indersiden af hvert af hvert baghjul.
• Drej alle justeringsmøtrikkerne ½ omgang med uret, og prøv derefter at skubbe plæneklipperen igen.

VEDLIGEHOLDELSE

- Drej fortsat hver møtrik ½ omgang og afprøv bremserne, indtil plæneklipperen ikke længere kan flyttes, når der trædes på bremsepedalen.

Når du er færdig med at justere, skal du prøve bremserne af. Dette gøres ved at køre plæneklipperen på en normal hastighed på et fladt underlag, så du er sikker på at plæne-klipperen stopper hurtigt, når du træder på bremsepedalen.

NIVELLERING AF KLIPPESKJOLD

Se figur 16 - 17.

Hvis græsplænen klippes ujævnt, skal klippeskjoldt muligvis justeres. Før du nivellerer klippeskjoldt, skal du se om dækkene er pumpet ordentligt op til den anbefalede PSI, når du klipper græset. Hvis dækkene er pumpet for meget eller for lidt op, kan plæneklipperen klippe græset ujævnt. Du skal muligvis blot justere trykket i dækkene for at få en jævn klipning.

BEMÆRK: Sørg altid for at siderne er justeres rigtigt. Juster dem efter behov, før du måler og justerer for- og bagenden. Før du går i gang:

• Sørg for at parkeringsbremsen slås til og at knivtilkoblingsknappen er nede.
• Stop motoren, vent indtil knivene stopper helt, træk startnøglen ud og slå parkeringsbremsen til.
  ● Hæv klippeskjoldet helt op.

Sådan justeres siderne:

• Placer knivene, så enderne peger mod plæneklipperens sider.

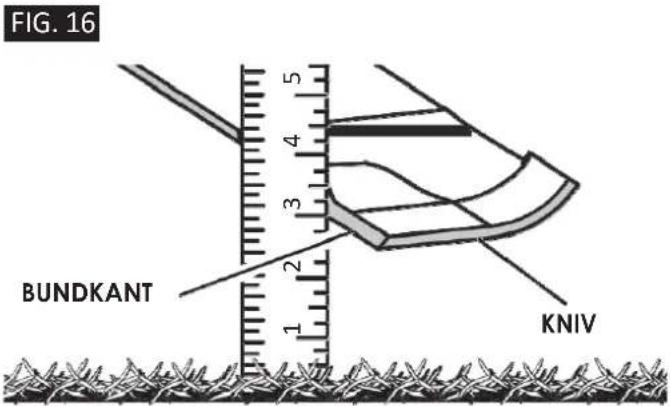

• Mål knivene afstande fra deres nedre kant til jorden på ydersiden. Hvis afstanden mellem de to sider er over 1/8 tomme, skal siderne justeres.

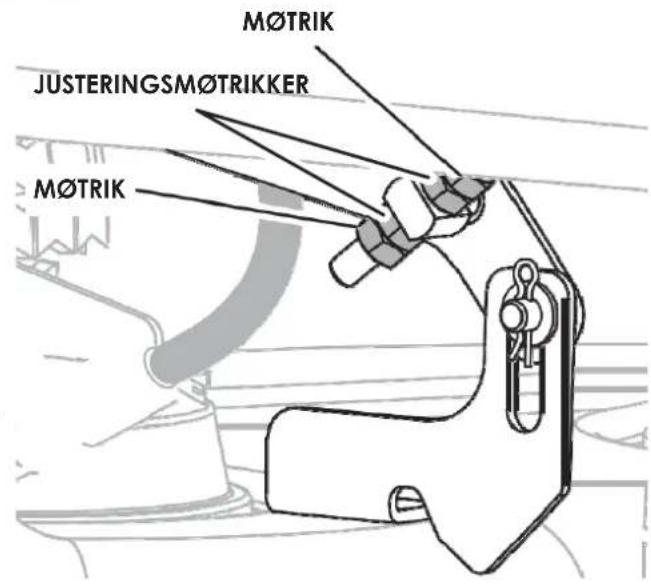

• Løsn kontramøtrikkerne på siden, der skal justeres, som vist på billedet.
• Drej justeringsmøtrikkerne med uret for at hæve siden klippeskjoldt og mod uret for at sænke siden af klippeskjoldt. For hver omgang justeringsmøtrikken drejes, ændres klippeskjoldets højde med ca. 2 mm.

BEMÆRK: Hvis du skal hæve siden, skal du først dreje justeringsmøtrikken foroven. Drej møtrikken forneden, hvis du skal sænke siden.

Mål igen. Juster og mål, indtil forskellen mellem på hver side er under 1/8 tomme.

- Juster for- og bagenden, eller spænd kontramøtrikkerne igen.

Sådan justeres for- og bagenden:

- Placer kniven så tæt på sideudkastet som muligt, så enderne nu peger mod plæneklipperens for- og bagende.

FIG. 17

Mål afstanden fra spidsen af kniven til jorden. For at få de
- bedste resultater, skal spidsen på knivens forende være 1/8 til 3/8 tomme lavere end spidsen på knivens bagende.
Hvis for- til -bagenden skal justeres, skal du dreje justerings-
- møtrikkerne med uret for at hæve bagenden eller mod uret for at sænke bagenden af klippeskjoldet. For hver omgang justeringsmøtrikken drejes, ændres klippeskjoldets højde med ca. 3 mm.
BEMÆRK: Sørg for at dreje justeringsmøtrikkerne lige meget på begge sider, så målene på siderne ikke ændres.
Mål igen, og se om forenden nu er 6 til 12 mm lavere end
- bagenden. Hvis ikke, skal du justere møtrikkerne igen, indstil du har de rigtige mål.
Spænd kontramøtrikkerne igen, uden at flytte justeringsmøtrik-
- kerne, så du er sikker på at justeringsmøtrikkerne på plads.

VEDLIGEHOLDELSE

RENG∅RING AF PLÆNEKLIPPEREN

Fjern al samling af græs og blade på eller omkring plæneklipperens kabinet. Brug øjenværn, og rengør plæneklipperens kabinet og klippeskjoldets overside med trykluft efter hvert brug.

Undersiden af klippeskjoldet skal også rengøres via vaskeporten efter hver brug, da græsafklip, blade, skidt og andet affald samler sig, især hvis græsset er vådt eller fugtigt.

Denne samling af græs og skidt skal helst fjernes, da det bliver tørt og hårdt, som kan være i vejen for luftgangene og knivene. Dette giver en dårlig klipning, og det kan føre til rust og korrosion.

BRUG AFVASKEPORTENTILRENG∅RING AF KLIPPESKJOLDET

BEMÆRK: Følg denne fremgangsmåde efter HVER BRUG, så du undgår ophobning af skidt og så ætsende græsplænekemikalier fjernes.

VIGTIGT: Plæneklipperen kan vaskes med et mildt rengøringsmiddel og vand. Plæneklipperen må ikke vaskes med en højtryksrenser.

Undgå, at bruge for meget vand, især omkring betjeningspanelet, under sædet, omkring motorerne og alle de elektriske dele og lejer.

2.Sænk klippeskjoldet helt ned.

3.Sæt en lynkobling fast på haveslangen (1/2").

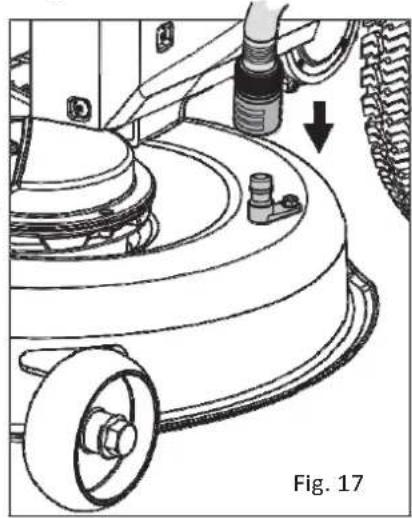

4.Spænd haveslangen fast til vaskeporten på plæneklipperskjoldet med lynkoblingen, som vist i fig. 17. Der lyder et klik, når den sættes på. Vaskeporten er på venstre side af klippeskjoldet.

5.Tænd for vandet.

6.Træki PTO-kontakten for at starte plæneklipperens skæreknive og skru helt op for knivhastigheden. Se afsnittet "Knap til justering af knivhastigheden" i denne vejledning.

1. Skyl vand under klippeskjoldet i cirka et minut.

8.Afbryd plæneklipperens knive ved at trykke PTO-kontakten nedad.

9.Sluk for vandet og tag haveslangen og lynkoblingen af vaskeporten.

1. Tag lynkoblingen af haveslangen, og opbevar den et sikkert sted til fremtidig brug.

2. Sluk plæneklipperen helt.

BEMÄRK: Når klipperen rengøres via vaskeporten, kan plæneklipperen både stå på bioklip-funktionen og på sideudløb-funktionen.

BEMÆRK: Hvis plæneklipperen ikke er ren efter en vask, skal den vaskes igen, indtil klippeskjoldet er ordentligt rent.

VEDLIGEHOLDELSE

OPBEVARING AF PLÆNEKLIPPEREN

Du skal gennemgå følgende trin, før plæneklipperen opbevares sæsonen over.

Fjern al samling af græs og blade på eller omkring motorkabinettet. Plæneklipperen skal regelmæssigt tørres af med en tør klud. Plæneklipperen må ikke rengøres med en haveslange, vand eller væsker.

BEMÄRK: Batterierne skal oplades mindst en gang om måneden under opbevaring.

- Plæneklipperen skal opbevares på et rent, tørt sted, uden for børns rækkevidde. Plæneklipperen må ikke opbevares i nærheden af apparater, der virker med flammer, såsom en gasvandvarmer, tørretumbler eller ovn.

BEMÆRK: Slå parkeringsbremsen til. Nøglen må ikke sidde i plæneklipperen under opbevaring. Gem nøglen et sted uden for børns rækkevidde.

• Hvis plæneklipperen skal opbevares udendørs, skal du sørge for, at dække den helt til, så den beskyttes mod vejr og vind.
• Holdes væk fra ætsende stoffer som havekemikalier og afisningssalte.

FORBEREDELSE EFTEROPBEVARING

Du skal gennemgå følgende trin, før plæneklipperen tages i brug efter længere tids opbevaring:

Gennemgå vedligeholdelsesplanen.
● Lad batteriet helt op.
- Mål dæktrykket og pump dækkene op efter behov.
- Kør kort med plæneklipperen og se alle systemerne og delene efter, så du er sikker på at de virker ordentligt.

VEDLIGEHOLDELSESPLAN

	Se altidplæneklipperenefter før brug	Hver25.time	Hver 50.time ellerårligt	Hver100.time	Føropbevaring
Se, om bremserne virker ordentligt	X
Mål lufttrykket i dækkene	X
Rengør klippeskjoldet	X
Afprøv låsesystemet	X
Se plæneklipperen efter for løse skruer.	X				X
Fjern skidt fra plæneklipperen	X		X		X
Kontroller knivene og skift dem,hvis nødvendigt		X	X

BEMÆRK: Hvis plæneklipperen bruges i støvede områder, skal den rengøres og vedligeholdes oftere.

Hvis plæneklipperen kommer de maksimale værdier, der står i tabellen, skal plæneklipperen stadig vedligeholdes i henhold til tidsintervallerne eller timerne, der står i tabellen.

Hvis du er i tvivl om, hvordan nogen af de ovennævnte vedligeholdelsespunkter skal gøres, skal du tage plæneklipperen med til et autoriseret servicecenter for hjælp.

TILBEH∅R

For at bestille tilbehør, bedes du venligst kontakte vores forhandler.

• Græsopsamler (art. nr. 90070282 for R7600Li / art. nr. 90070284 for R9600Li)
• Reserveknive (art. nr. 465120 x 2 for R7600Li / art. nr. 453955 x 2 for R9600Li)
  ● Lille vogn (art. nr. 90053034)
  ● Mosfjerner (art. nr. 90053033)
• Plænelufter (art. nr. 90053038)
  ● Centrifugalspreder (art. nr. 90053036)
  ● Græssamlervogn (art. nr. 90053031)

ADVARSEL:

Tilbehør, der fås til dette produkt, kan findes på listen ovenfor. Brug ikke tilbehør, der ikke er anbefalet af producenten. Brug af tilbehør, der ikke anbefales, kan føre til alvorlige personskader.

FEJLFINDING

HVIS DISSE L∅SNINGSFORSLAG IKKE L∅SER PROBLEMET, BEDES DU KONTAKTE EN AUTORISEREDE SERVICEFORHANDLER.

PROBLEM	MULIG	ÅRSAG
Plæneklipperen starter ikke. Der er ikke nøk strøm på batterierne.Opladeren er sluttet til plæneklipperen.Startnøglen er ikke sat i eller den er slukket.Løs forbindelse i kablerne til batteriet.		Oplad batteriet.Afbryd opladeren fra plæneklipperen.Sæt startnøglen i og tænd den.Se alle batteriforbindelserne efter.Rengør dem, hvis nødvendigt.
Plæneklipperen kører ikke.	Startnøglen er ikke sat i eller den er slukket.Parkeringsbremsen er slået til.Bremsen trædes ned og/eller gaspedalen trykkes ikke ned.Opladeren er sluttet til plæneklipperen.	Sæt startnøglen i og tænd den.Løsn parkeringsbremsen.Slip bremsepedalen og tryk på gaspedalen.Afbryd opladeren fra plæneklipperen.
Plæneklipperen klipper græsset ujævnt.	Trykket i dækkene er ikke ens.Klipperskjoldet er ikke plant.Kniven er slidt, bøjet, løst eller sløvt.Affald has samlet sig under plæneklipperen.Klippehastigheden er for høj.	Mål dæktrykket i alle fire dæk.Se, om klippeskjoldets højde er indstillet rigtigt. Skift knivene.Rengør undersiden af plæneklipperens kabinet.Klip græsset med en langsommere hastighed.
Plæneklipperen klipper ikke græsset ordentligt.	Vådt græsafklip sætter sig fast på undersiden af klippeskjoldet.Græsset er for højt. Klip græsset én gangKniven er slidt, bøjet, løst eller sløvt.Klippehastigheden er for høj.	Vent, indtil græsset er helt tørt, før det klippes.på en høj klippehøjde,og klip derefter igen i den ønskede højde.Skift knivene.Klip græsset med en langsommere hastighed.
Plæneklipperen vibrerer på højere hastigheder.	Kniven er ubalanceret, løs, meget slidt eller slidt meget ujævnt.Bøjet motoraksel.	Skift knivene.Stop motoren og tag startnøglen ud. Se plæneklipperen efter for skader. Få plæne-klipperen repareret af et autoriseret service center, før den bruges igen.
Græsset udledes ikke ordentligt.	Sideudkast eller åbning er tilstoppet.Græsset er vådt.Klippehastigheden er for høj.Græsset er for højt.	Rengør sideudkast og/eller åbningen.Lad græsset tørre helt før det klippes.Klip græsset med en langsommere hastighed.Klip græsset én gang på en høj klippehøjde,og klip derefter igen i den ønskede højde.
Motoren stopper, når græsset klippes. Klippehøjden er sat for lav.Der er ikke nok strøm på batterierne.		Hæv klippehøjden.Oplad batteriet.

FEJLFINDING

PROBLEM	MULIG ÅRSAG	L∅SNING
Knivene drejer ikke.	Der er ikke nok strøm på batterierne.Knivens låseknap er nede.Brugeren sidder ikke helt på sædet.Affald has samlet sig under plæneklipperen.	Oplad batteriet.Træk knivtilkoblingsknappen opSæt dig helt ned på sædet.Rengør undersiden af plæneklipperens kabinet.
Knivene drejer ikke, når der bakkes med plæneklipperen.	Bak-funktionen er slået fra.Knivens låseknap er nede.	Tryk på bak-knappen for at slå den til.Træk knivtilkoblingsknappen op
Plæneklipperen når ikke op på fuld hastighed.	Der er ikke nok strøm på batterierne.	Oplad batteriet.
Knivene fortsætter med at dreje, når føreren forlader sædet, uden at parkeringsbremserne er slået til.	Låsesystemet virker ikke ordentligt.	Sørg for, at sædestikket til låsesystemet er tilsluttet helt. Hvis Knivene stadig ikke stopper, skal du tage plæneklipperen til et autoriseret servicecenter til reparation.
Forlygterne virker ikke.	Forlygterne er slukket.Forlygterne er beskadiget.	Tryk på forlygteknappen for at tænde forlygterne.Få dem repareret af et autoriseret servicecenter.
Batteriet oplades ikke.	Defekt batteri	Skift batterierne. Tag plæneklipperen til et autoriseret servicecenter til reparation

Dette produkt har - inklusiv batteri - en 3 års begrænset garanti til personlig brug, familie- eller husholdningsbrug (90 dage til al anden brug, herunder erhvervsmæssig brug).

HÆLDNINGSVEJLEDNING

ADVARSEL:

Skråninger er en vigtig faktor i forbindelse med vælteulykker, som kan være livsfarligt eller føre til alvorlige personskader. Vær meget forsigtig, hvis produktet bruges på skråninger. Hvis du ikke kan bakke op ad en skråning, eller hvis du føler dig utryg på den, skal du lade være med at klippe den.

Af hensyn til din sikkerhed, må du ikke klippe skråninger, der hælder mere end 12 grader. Undgå, at bakke ned ad en skråning, medmindre plæneklipperen stopper, når den kører op ad skråningen. Hvis dette sker, skal du stoppe knivene og langsomt bakke ned ad skråning. Hold nøje øje med, hvad der er bag ved dig. Bagerst i denne vejledning, kan du finde en hældningsvejledning, som du kan kopiere eller klippe ud, og bruges til at bestemme, om din skråning er for stejl til sikker drift.

Fold siden ved den stiplede linje.
- Sæt en af kanterne i hældningsvejledningen mod en lodret genstand.
- Juster måleren, indtil venstre hjørne forneden rører hældningen.
- Undgå, at klippe stejle skråninger, der hælder mere end 12 grader.

- Find en lodret genstand på eller bagved skråningen (såsom en pæl, bygning, hegn, træ eller lignende).

Materiellet er udført i overensstemmelse med følgende standarder • Conforms with the following standards • In Übereinstimmung mit den folgende Standards

EN ISO 5395-1: 2013+A1:2018, EN ISO 5395-3: 2013+A1:2017+A2:2018, EN ISO 12100:2010, EN 62841-1:2015+A11 EN IEC 55014-1:2021, EN IEC 55014-2:2021 EN IEC 61000-3-2:2019+A1, EN 61000-3-3:2013+A1+A2

R7600Li Noise: wA: 99 dB(A) LpA: 84.3 dB(A) K = 3.0 dB(A) Vibration: 0.32 mAs ^2 (body) / 0.20 m/s ^2 (hand) K = 1.5 m/s ^2 Serial numbers: 2501811001 - 2712819999

R9600Li Noise: wA: 99 dB(A) LpA: 85.5 dB(A) K = 3.0 dB(A) Vibration h: 0.31 m/s ^2 (body) / 0.20 m/s ^2 (hand) K = 1.5 m/s ^2 Serial numbers 2501831001 - 2712839999
