Produkttyp	Elektro-Motorkultivator
Marke	Texas
Modell	EL Tex 750
Stromversorgung	230 Volt – 50 Hz
Nennleistung	750 W
Arbeitsbreite	280 mm
Maximale Arbeitstiefe	220 mm
Schalldruckpegel	93 dB(A)
Schmierung	Multifak Fedt Fett (Ref. 90306500)
Sicherheitsstopp	Loslassen des Handgriffs B
Messerwechsel	Satzweise Ersetzung
Regelmäßige Wartung	Reinigung nach jedem Gebrauch; Schmierung alle 20 Stunden
Langzeitlagerung	Metallteile gegen Korrosion einfetten
Ersatzteile	Nur originale Texas-Ersatzteile (erhältlich auf www.texas.dk)
Reparaturen	In einer autorisierten Werkstatt durchführen lassen
Elektrische Sicherheit	Netzkabel verwenden und in der Kabelhalterung befestigen
Sicherheitsabstand	10 Meter um die Maschine herum
Dokumentation	Bedienungsanleitung als PDF verfügbar

Häufig gestellte Fragen - EL Tex 750 Texas

Wie starte ich den Motorkultivator EL Tex 750?

Schließen Sie das Gerät an das Stromnetz an und befestigen Sie das Kabel in der Kabelhalterung. Drücken Sie die Sicherheitstaste A und ziehen Sie dann den Handgriff B nach oben. Nach dem Start lassen Sie die Taste A los.

Wie stoppe ich den Motorkultivator schnell?

Lassen Sie einfach den Handgriff B los. Die Maschine stoppt sofort.

Was tun, wenn der Motor nicht startet?

Überprüfen Sie die Stromversorgung und die Kabel. Wenn der Sicherheitsschalter defekt ist, wenden Sie sich an Ihren Händler. Wenn der Überhitzungsschutz aktiviert ist, arbeiten Sie weniger tief, entfernen Sie Verstopfungen oder warten Sie 15 Minuten vor dem erneuten Starten.

Wie wechsle ich die Messer?

Tragen Sie Handschuhe. Entfernen Sie den äußeren Sicherungsstift und dann die äußeren Messer, dann den inneren Stift und die inneren Messer. Die Messer müssen satzweise (als Satz) ersetzt werden.

Welches Fett wird für die Schmierung verwendet?

Verwenden Sie Multifak Fedt Fett (Ref. 90306500). Befüllen Sie nach jeweils 20 Betriebsstunden: Legen Sie die Maschine auf die Seite, reinigen Sie die Öffnung, füllen Sie das Fett bis zum Rand und setzen Sie den Verschluss wieder auf.

Welche grundlegenden Sicherheitsvorkehrungen sind zu beachten?

Tragen Sie Schutzbrille, Gehörschutz und Sicherheitsschuhe. Halten Sie Personen mindestens 10 Meter fern. Verwenden Sie es nicht in der Nähe von brennbaren Flüssigkeiten. Trennen Sie vor jedem Eingriff die Stromversorgung.

Der Motorkultivator vibriert ungewöhnlich, was tun?

Die Messer können gebrochen oder abgenutzt sein. Ersetzen Sie sie oder wenden Sie sich an Ihren Händler. Überprüfen Sie auch, ob Schrauben und Muttern fest angezogen sind.

Was ist die maximale Arbeitstiefe?

Die maximale Tiefe beträgt 220 mm. Für effektives Arbeiten gehen Sie eine Armlänge vor und ziehen Sie die Maschine dann zu sich heran.

Wie pflege ich den Motorkultivator nach dem Gebrauch?

Reinigen Sie Gras und Schmutz. Wenn Sie ihn mehrere Monate nicht verwenden, fetten Sie alle Metallteile ein, um Korrosion zu vermeiden. Verwenden Sie nur Originalteile.

Kann ich den Motorkultivator auf sehr hartem Boden verwenden?

Ja, aber reduzieren Sie die Arbeitstiefe. Wenn der Überhitzungsschutz aktiviert wird, warten Sie 15 Minuten. Verwenden Sie die Technik, mehrmals vor- und zurückzugehen, um den Boden zu lockern.

BEDIENUNGSANLEITUNG EL Tex 750 Texas

DE Bedienungsanleitung

SE Bruksanvisning

PUC HctpyKzno 3Kcnpnyatau

	Læs betjeningsvejledningen für brug af maskinen	Read the user manual before start using the machine.	Bitte lessen Sie das Benutz-zerhandbuch, bevor Sie den Maschinen in Betriebernen.
	Brug horeværn Use ear protection and Gehörschutz und
	Brug Øjenbeskyttelse	Use eye protection	Schutzbrille verwenden
	Vær agtpågivende ved dette symbol	Pay attention to this symbol	Seid vor diesen Symbol vorsichtig
	Udsæt ikke maskinen for regn og fugtighed	Do not expose the machine to rain or moisture	Das Werkzeugarf während Regen noch anderen feuchten Bedingungen ausgesetzt werden.
	Fare for at skære sig på roterende klinger	Warning risk of getting cut on rotation blades	Gefahr, auf rotierende Klin-gen zu schneiden
	Pas på! Objeter kan forla-de produit med hjø ha-stighed	Be careful: Object can be thrown away with high speed.	Warnung: Gegenstände können her-umgeschleudert werden
	Pas på fødderne! Lad dem ikke kommt tatsäch på de roterende knife	Be careful about your feet. Do not let them come close to the rotating blades.	Sei vorsichtig mit denen Füben. Lassen Sie sie nicht in die Nähe die rotierenden Messerkommen
	Træk altid strømstikket ud under opbevaring	Always unplug the power cord during storage	Ziehen Sie immer das Netz-kabel während Lagerung ab
	Pas på hænderne! Lad dem ikke kommt tatsäch på de roterende knife	Be careful about your hands. Do not let them come close to the rotating blades.	Sei vorsichtig mit denen Händen. Lassen Sie sie nicht in die Nähe die rotierenden Messerkommen
	Hold tilskuere 5 m næk fra bordet	Keep bystanders 5 m away from auger	Halten Sie Zuschauer 5 m entfernt von der Schnecke Einheit
	Træk altid stikket ud ved vedligeholdelse	Always unplug the power cord during maintenance	Ziehen Sie immer das Netz-kabel während der Wartung

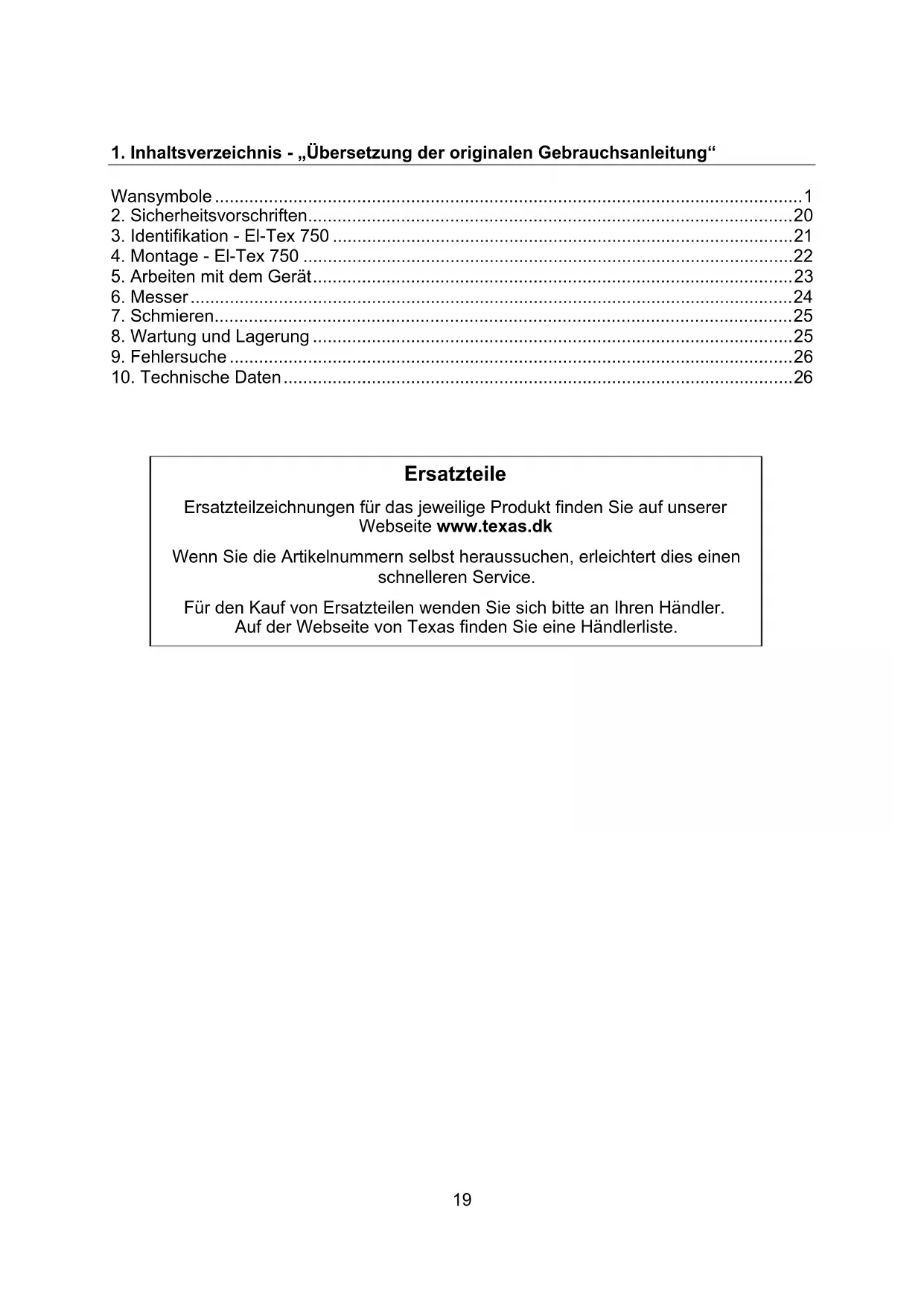

1. Inhaltsverzeichnis - „Übersetzung der originalen Gebrauchsanleitung“

Wansymbole 1
2. Sicherheitsvorschriften 20
3.Identification - El-Tex 750 21
4. Montage - El-Tex 750 22
5. Arbeitsen mit dem Gerät 23
6.Messer 24
7. Schmieren 25
8.Wartung und Lagerung 25
9. Fehlersuche 26
10. Technische Daten 26

Ersatzteile

Ersatzteilzeichnungen für das jeweilige Produkt finden Sie auf unserer Website www texas.dk

Wenn Sie die Artikelnummern selbst Heraussuchen, erleichtert dies einen Schnelleren Service.

Für den Kauf von Ersatzteilen wenden Sie sichitte an ihren Handler. Auf der Website von Texas finden Sie eine Handlerliste.

2. Sicherheitsvorschriften

!	Lesen Sie diese Gebrauchsanleitung gründlich durch, bevor Sie die Arbeit mit dem Gerät beginnen, sodass Sie alle Sicherheitsvorschriften und Betriebs-funktionen vollständig verstehen und beachten können.
!	Kinder dürfen das Gerät nicht benutzen.
!	Wenn Sie sich nicht wohl führn bzw. unter Alkohol- oder Medikamentenein-fluss stehen, dürfen Sie nicht mit dem Gerät arbeiten.
!	Tragen Sie beim Einsatz des Geräts immer Augen- und Gehörschutz sowie festes Schuhwerk. Vermeiden Sie lose Kleidung.
!	Sorgen Sie beim Einsatz des Geräts immer für einen festen Stand, um das Gerät sicher zu beherrschen.
!	Sorgen Sie davon, dass alle Umstehenden mindestens zehn Meter von der Stelle entfernt sind, an der Sie das Gerät starten oder damit arbeiten.
!	Verwenden Sie das Gerät nicht in der Höhe explosiver Flüssigkeiten, Gase oder Staub. Das Gerät kann Funken erzeugen, die Staub u. Ä. entszüllen können.
!	Beginnen Sie die Arbeit am Gerät nie, bevor der Arbeitsbereich geräumt wurde.
!	Alle in dieser Gebrauchsanleitung nicht beschriebenen Reparaturen dürfen nur von speziell geschultem Personal in einer davon zugelassenen Servicewerkstatt durchgeführt werden. Das Gerät muss während der Reparatur immer ausge-schaltet sein.
!	Verwenden Sie zur Reparatur nur Originalersatzteile.
!	Das Gerätarf nur an Personen verliehen werden, die mit dessen Bedienung vertraut sind.
!	Die Gebrauchsanleitung muss unter allen Umständen ausgehändigt werden.
!	Die in dieser Gebrauchsanleitung beschriebenen Warnhinweise, Verhaltens-maßnahmen und Anweisungendecken nicht alle Verhältnisse oder Situationen ab, die entstehen können. Der Benutzer muss daher den gesunden Menschen-verstand walten halten und bei der Anwendung这点es Produkte achtsam sein.

Die Entsorgung elektrischer Produkte darf nicht mit dem normalen Haushaltsmull erfolgen. Elektrische Produkte sind in einer ortlichen Wiederverwertungsanlage abzugeben, wo sie korrekt entsorgt werden.

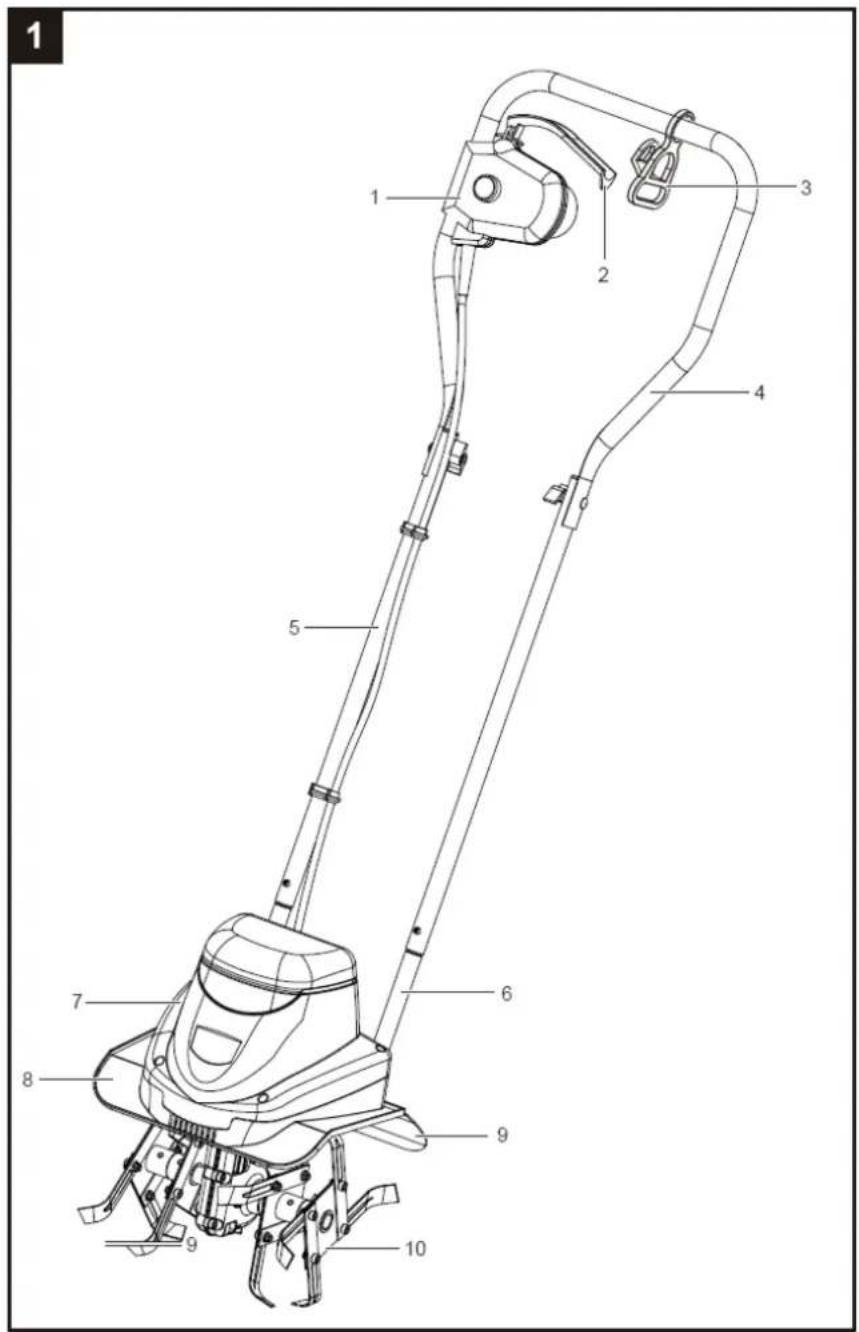

1.	Bedienungseinheit 2. Gashebel
3.	Kabelhalter 4. Führungsholm
5.	Mittlere Führung 6. Untere Führung
7.	Motor 8. Seitenabdeckung
9.	Rückabdeckung 10. Messer

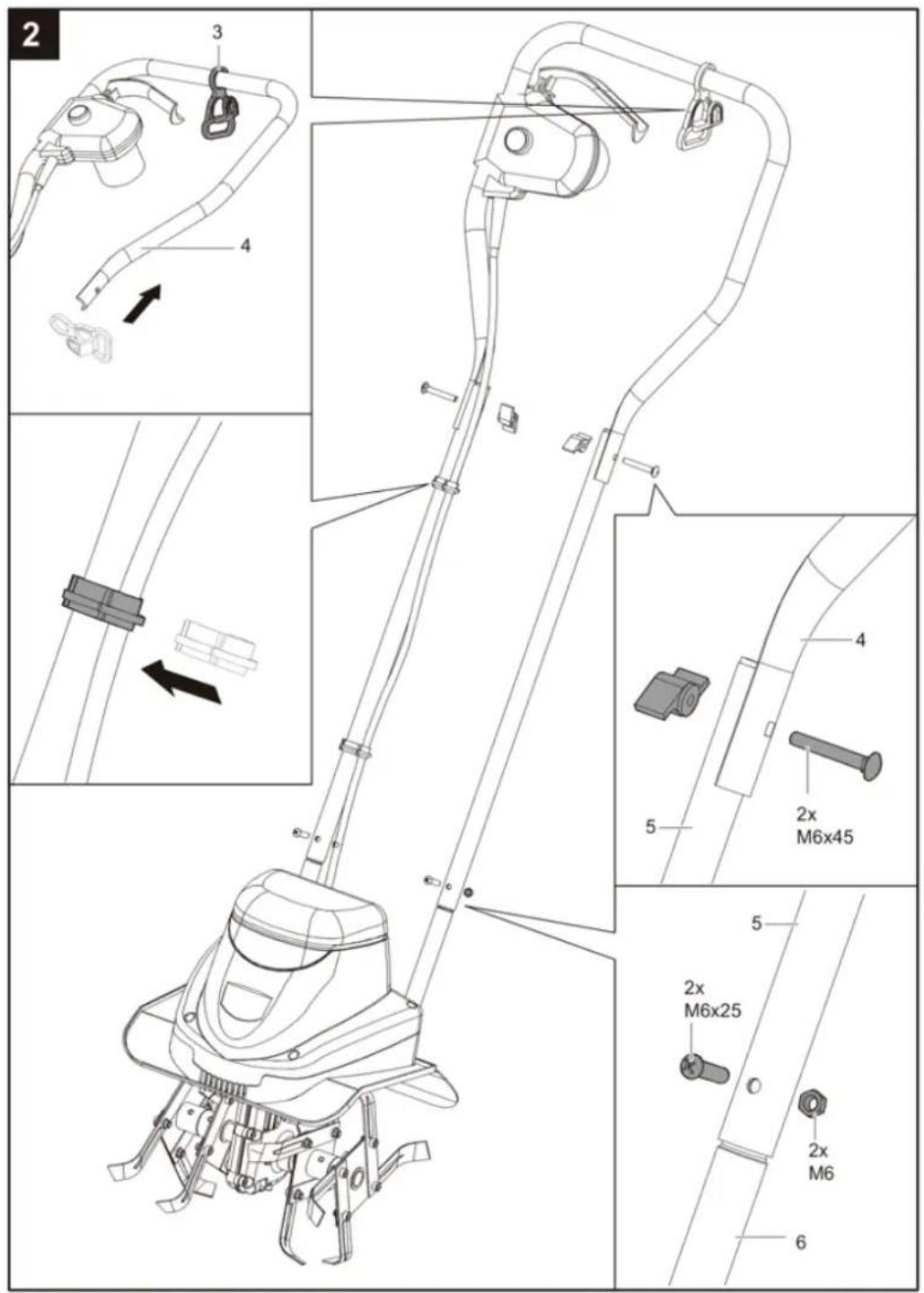

Den Führungsholm mit den inbegriffen Schrauben zusammen setzen.

Kabelhalter montieren. (Abb. 2)

5. Arbeitsen mit dem Gerät

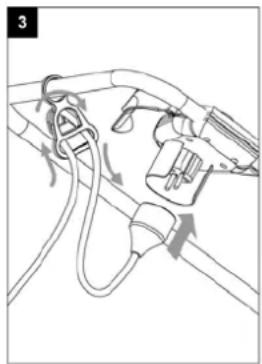

Schlieben Sie Strom an und sorgen Sie damit, dass sich das Kabel korrekt in der Halterung befindet. (Abb. 3)

Starten Sie das Gerät, indem Sie zuerst den Sicherheitsschalter A und anschließend den Handgriff B anziehen. Wenn das Gerät lauft, kann Schalter A losgelassen werden. (Abb. 4)

Das Gerät wird durch Loslassen des Handgriffs B angehalten.

Tipps:

Lassen Sie den Motor erst an, wenn sich das Gerät im Arbeitsbereich befindet. Halten Sie das Gerät stets mit beiden Händen gut fest.

Durch die Messer bewegt sich das Gerät vorwärts. Die Messer sollen den langsam auf den Untergrund abgesenkt werden.

Wenn tief gefrast werden soll, ist es am effektivsten, das Gerät mithilfe der Messer zunachst eine Armlänge vorfahren zu halten. Anschließend das Gerät zurückziehen. Wiederum vorwärts fahren.

Die Messer müssen stets mit hochster Geschwindigkeit laufen. Dafür sorgen, dass sie nicht überlastet werden.

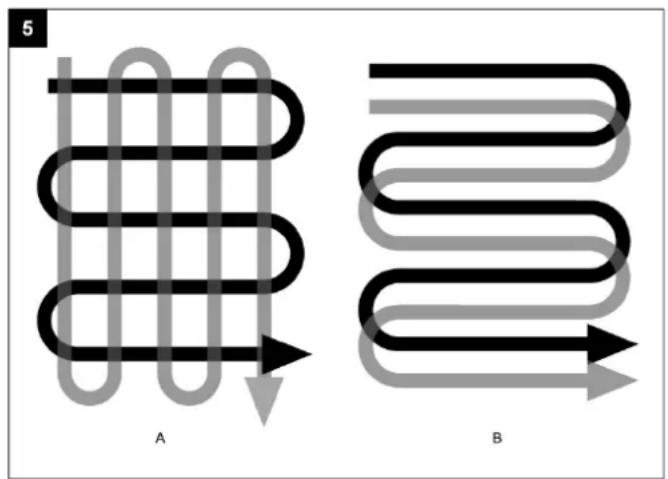

Eines der gezeigten Fahrmuster verwenden, wenn ein Bereich zum SäenVBereitet werden soll. (Abb. 5)

6. Messer

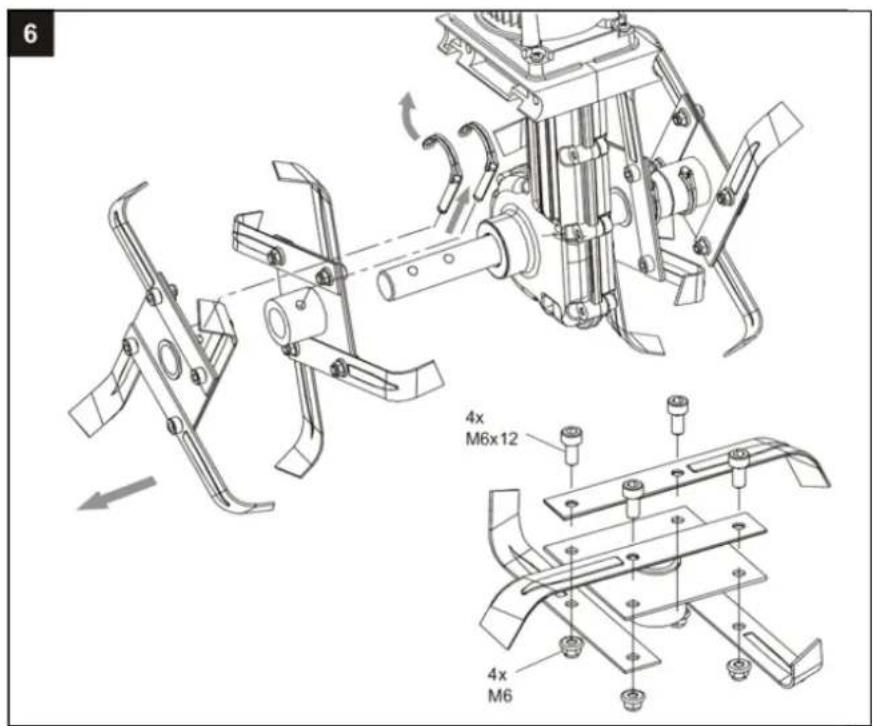

Wenn die Messer verschlissen sind oder brechen, sind sie auszuwechseln. Siehe Abb. 6. Die fehlende Wartung der Messer führt zu schlechten Ergebnissen beim Fräsen oder zur Überlastung des Motors. Bei Arbeiten in der Nähe der Messer stets Handschuhe/TRagen.

Die Messer können nur als ganzer Messersatz ausgewechselt werden. Beim Auswechseln eines ganzen Messersatzes wird zuerst der äußere Verriegelungsbolzen entfernt, danach die äußerten Messer,upon der innere Verriegelungsbolzen und die inneren Messer entfernt werden (Abb. 6).

7. Schmieren

Wichtig: Nach jeweils 20 Betriebsstunden überprüfen und Fett nachfüllen.

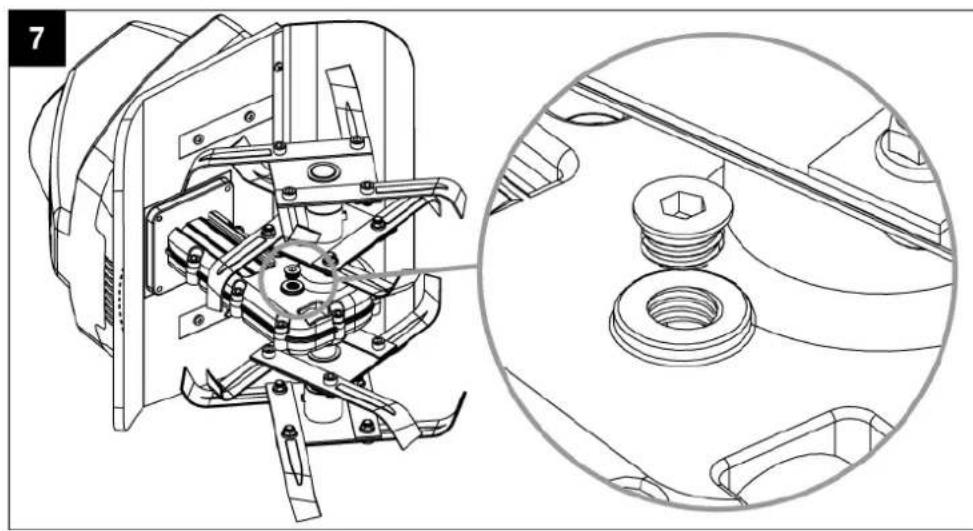

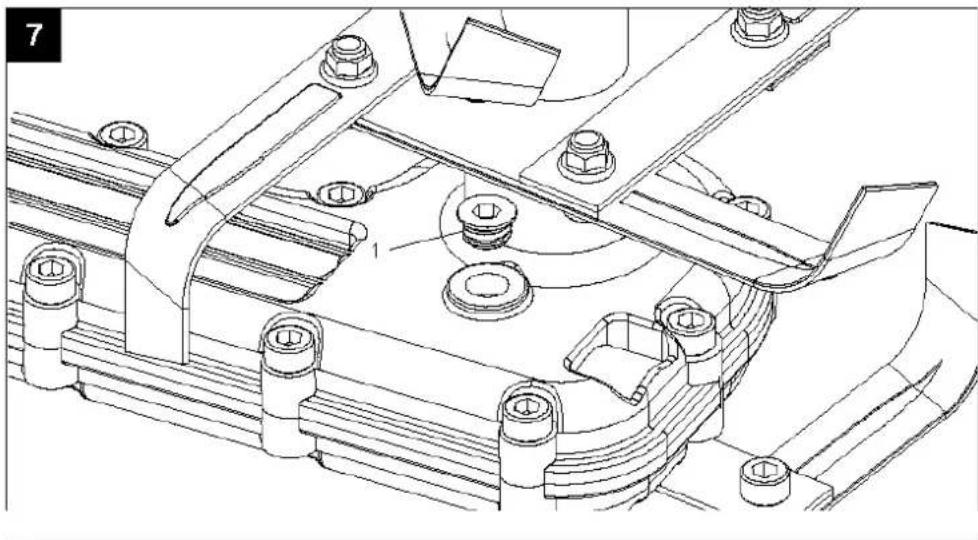

Folgende Schritte ausführten: Das Gerät auf die rechte Seite legen. Den Bereich am Einfüllpfropfen (1) reinigen, um zu vermeiden, dass beim Entfern der Schrauben Schmutz in das Gerät gelangt. (Abb. 7)

Mit neuem Fett des Typs Multifak nachfüllen, bis es unter die Kante reicht. Die Schraube erneut festziehen. Warennummer: 90306500

8. Wartung und Lagerung

Nach jedem Einsatz muss das Gerät vollständig von Gras und Erde gereinigt werden.

Wenn das Gerät für längerere Zeit nicht benutzt wird, sind sämtliche Metallteile mit Fett zu schmieren, um Korrosion und Rost zu vermeiden.

Verwenden Sie nur Originalersatzteile

9. Fehlersuche

Problem	Ursache	Lösung
Der Motor startet nicht	Kein Strom Stromversorgung und Kabel überprüfen
	Defekter Sicherheitsschalter	Kontakt zu autorisierter Werkstatt aufnehmen
	Überhitzungsschutz aktiviert	a. Mit weniger Tiefe arbeiten b. Evtl. Blockierungen entfernen c. Der Erdboden ist zu hart Arbeitsstiefe ändern und mehrmals langsam vor- und zurückfaren 15 Min. bis Neustart warten
Ungewöhnliche Geräusahe	Messer blockiert Gerätausschalten und vollständigen Halt abwarten, Blockierung entfernen
	Fehlende Schmierung Kontakt zu autorisierter Werkstatt aufnehmen
	Lose Bolzen, Muttern oder Sicherheitsausrückstang	Festziehen, Kontakt zu autorisierter Werkstatt aufnehmen, wenn Geräusaussetzen
Ungewöhnliche Vibrati-onen	Messer beschädigt oder verschlüssen	Auswechseln oder an autorisierte Werkstatt wenden
	Arbeitstiefe zu groß Korrekte	Arbeitstiefe anwenden
Schlechte Ausführung der Früssung	Arbeitstiefe zu gering Korrekte	Arbeitstiefe anwenden
	Verschlussene Messer Ausweischn in oder an autorisierte Werkstatt wenden

10. Technische Daten

Modell El-Tex 750
Stromversorgung 230	Volt ~ 50 Hz
Stromverbrauch	750
Arbeitsbreite	280
Max. Arbeitsstiefe 220	mm
LärmPEGel	93
Fett Multifak Fett / 90	306500
