EL Tex 750 - Elektrisk jordfräs Texas - Gratis bruksanvisning och manual

Produkttyp	Elektrisk jordfräs
Märke	Texas
Modell	EL Tex 750
Strömförsörjning	230 Volt – 50 Hz
Nominell effekt	750 W
Arbetsbredd	280 mm
Max arbetsdjup	220 mm
Ljudnivå	93 dB(A)
Smörjning	Multifak Fedt fett (ref. 90306500)
Säkerhetsstopp	Släpp av handtag B
Bladkapacitet	Byte per sats
Regelbundet underhåll	Rengöring efter varje användning; smörjning var 20:e timme
Långtidsförvaring	Smörj metalliska delar mot korrosion
Reservdelar	Endast original från Texas (finns på www.texas.dk)
Reparationer	Lämna till auktoriserad verkstad
Elsäkerhet	Använd en nätkabel och fäst den i kabelhållaren
Säkerhetsavstånd	10 meter runt maskinen
Dokumentation	Bruksanvisning finns i PDF

Vanliga frågor - EL Tex 750 Texas

Hur startar jag jordfräsen EL Tex 750?

Anslut maskinen till elnätet och fäst sladden i kabelhållaren. Tryck in säkerhetsknappen A och dra sedan handtaget B uppåt. När den startat, släpp knappen A.

Hur stoppar jag jordfräsen snabbt?

Släpp helt enkelt handtaget B. Maskinen stannar omedelbart.

Vad gör jag om motorn inte startar?

Kontrollera elförsörjningen och kablarna. Om säkerhetsbrytaren är defekt, kontakta din återförsäljare. Om överhettningsskyddet har aktiverats, arbeta mindre djupt, ta bort blockeringar, eller vänta 15 minuter innan du startar om.

Hur byter jag bladen?

Använd handskar. Ta bort den yttre stoppstiftet och sedan de yttre bladen, därefter den inre stoppstiftet och de inre bladen. Bladen måste bytas per sats (tillsammans).

Vilket fett använder jag för smörjning?

Använd Multifak Fedt fett (ref. 90306500). Fyll på efter var 20:e drifttimme: lägg maskinen på sidan, rengör öppningen, fyll fett till kanten och sätt tillbaka pluggen.

Vilka säkerhetsåtgärder är viktiga?

Använd skyddsglasögon, hörselskydd och säkerhetsskor. Håll människor minst 10 meter borta. Använd inte nära explosiva vätskor. Koppla ur innan ingrepp.

Jordfräsen vibrerar onormalt, vad gör jag?

Bladen kan vara trasiga eller slitna. Byt ut dem eller kontakta din återförsäljare. Kontrollera också att bultar och muttrar är åtdragna.

Vilket maximalt arbetsdjup?

Maximalt djup är 220 mm. För effektivt arbete, gå fram en armlängd och dra sedan maskinen mot dig.

Hur underhåller jag jordfräsen efter användning?

Rengör allt gräs eller smuts. Om du inte använder den på flera månader, smörj alla metalldelar för att förhindra korrosion. Använd endast originaldelar.

Kan jag använda jordfräsen på mycket hård mark?

Ja, men minska arbetsdjupet. Om överhettningsskyddet aktiveras, vänta 15 minuter. Använd tekniken att gå fram och tillbaka flera gånger för att luckra upp jorden.

BRUKSANVISNING EL Tex 750 Texas

1. Innehällsförteckning - "Översättning av bruksanvisning i original"

1. Sakerhetsinformation 28
   3.Identification El-Tex 750 29
2. Montering El-Tex 750 30
   5.Start av maskinen 31
3. Knivar 32
4. Smörjning 33
   8.Underhäll och forvaring 33
   9.Felsökning 34
5. Specificationer 34

Reservdelar

Reservdelsforteckning over Texas produit finns pa www texas.dk Om du sjalv tar reda pa varunumret går expeditionen snabbare.

Om du vill kopa reservdelar, kontakta din narnaste Återförsäljare. Du hittar en lista über äterförsäljare på Texas hemsida.

2. Sakerhetsinformation

Läs noggrantigenom denna bruksanvisning, säatt du fullständigt Förstär och kan folja alla sakerhetsanvisningar och Funktioner innan du börjar arbeta med maskinen.

Barn fár inte använda maskinen.

Om du känner dig sjuk, trött eller har intagit alkohol eller medicin, fär du inte ar-beta med maskinen.

Använd alltid skyddsglasögon och hörskékydd och kraftiga skor när du anvander maskinen. Undvik dessutom lost sittande kläder.

Se till att du har ett bra fotfaste när du anvander maskinen sa att du har god kon-troll over maskinen.

Se till att eventuella askadare befindner sig minst 10 meter fran det stalle dar du startup/arbetar med maskinen.

Använd inte maskinen i narheten av explosiva vātskor, gaser aller explosivt damm. Maskinen kan slå gnistor som kan anteanda damm m.m.

Börja aldrig använda maskinen innan arbetsområdet har rensats.

Reparationer som inte finns beskrivna i den har bruksanvisningen fär endast utforas av specialutbildad personal på auktoriserade serviceverkstäder. Maskinen sha alltid vara avstängd nar reparationer utfors.

Använd endast originalreservdelar vid reparation.

Maskinen fär endast lanas ut till personer som vet hur man använder maskinen.

Bruksanvisningen maste alltid folja med.

De varningar, forsiktighetsatgärder och instruktioner som anges i den har bruksanvisningen kan inte täcka alla omständigheter och situationer som kan uppsta. Användaren maste använda sitt suntä fornuft och vara forsiktig nar han/hon anvanderprodukten.

Elektriskaprodukter fär inte slängas tillsammans med vanligt hushållsavfall. Elektriskaprodukter skātas med till en ätervinningscentraI och tas om hand paett korrekt satt)där.

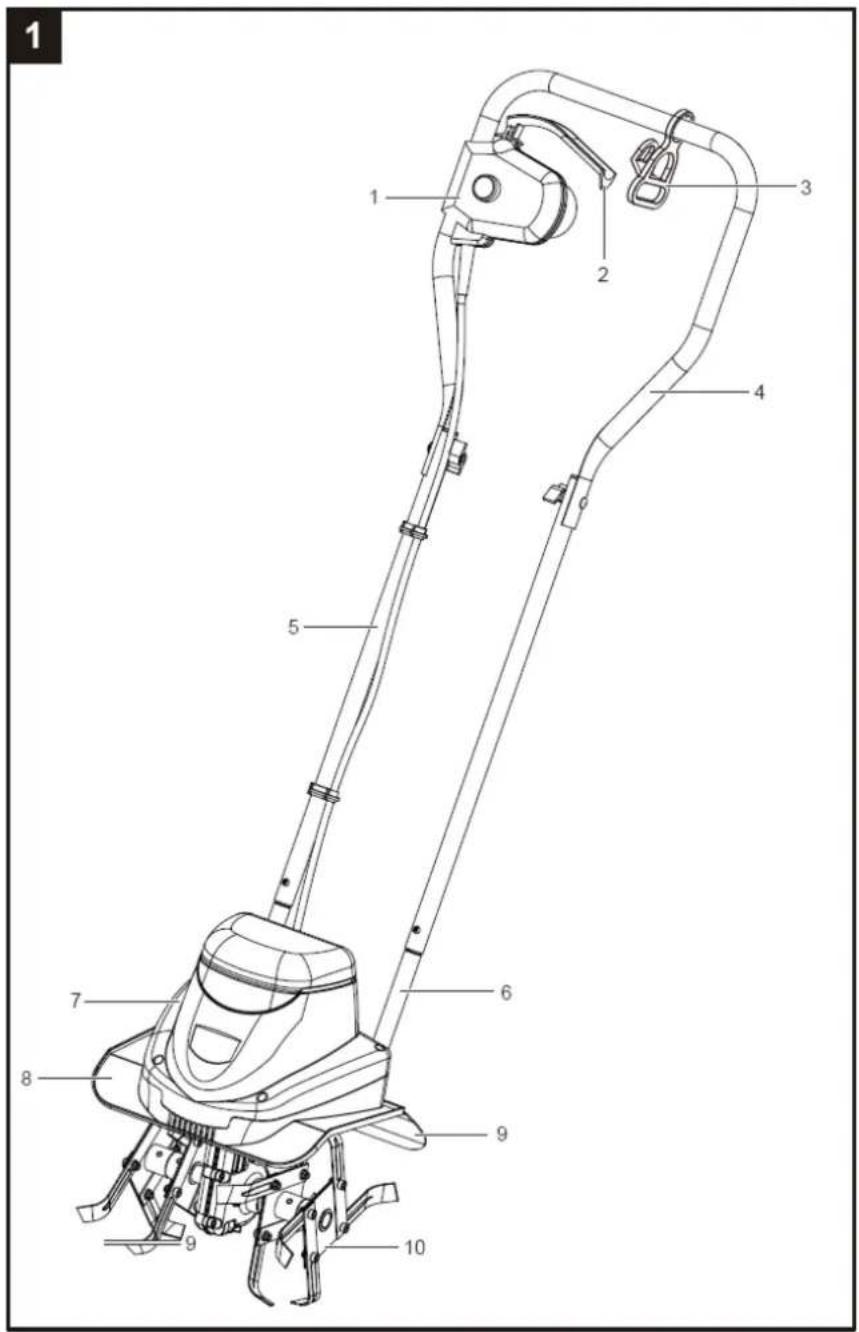

1.	Kontrollpanel 2. Gashandta
3.	Kabelhällare 4. St
5.	Mittstyre
7.	Motor
9.	Bakskärm 10. Kniv

	g
	yre
6.	yre
8.	Nedre

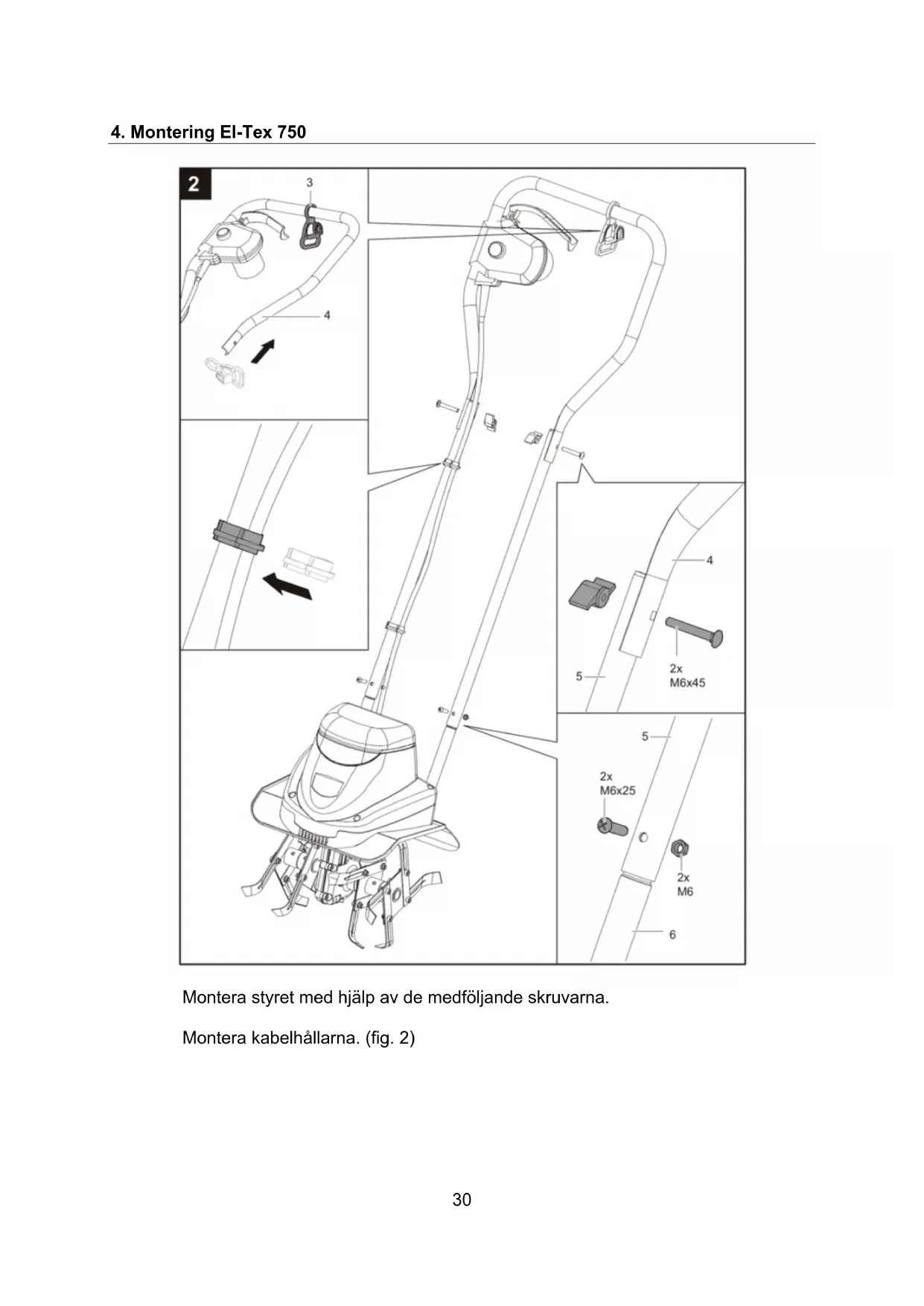

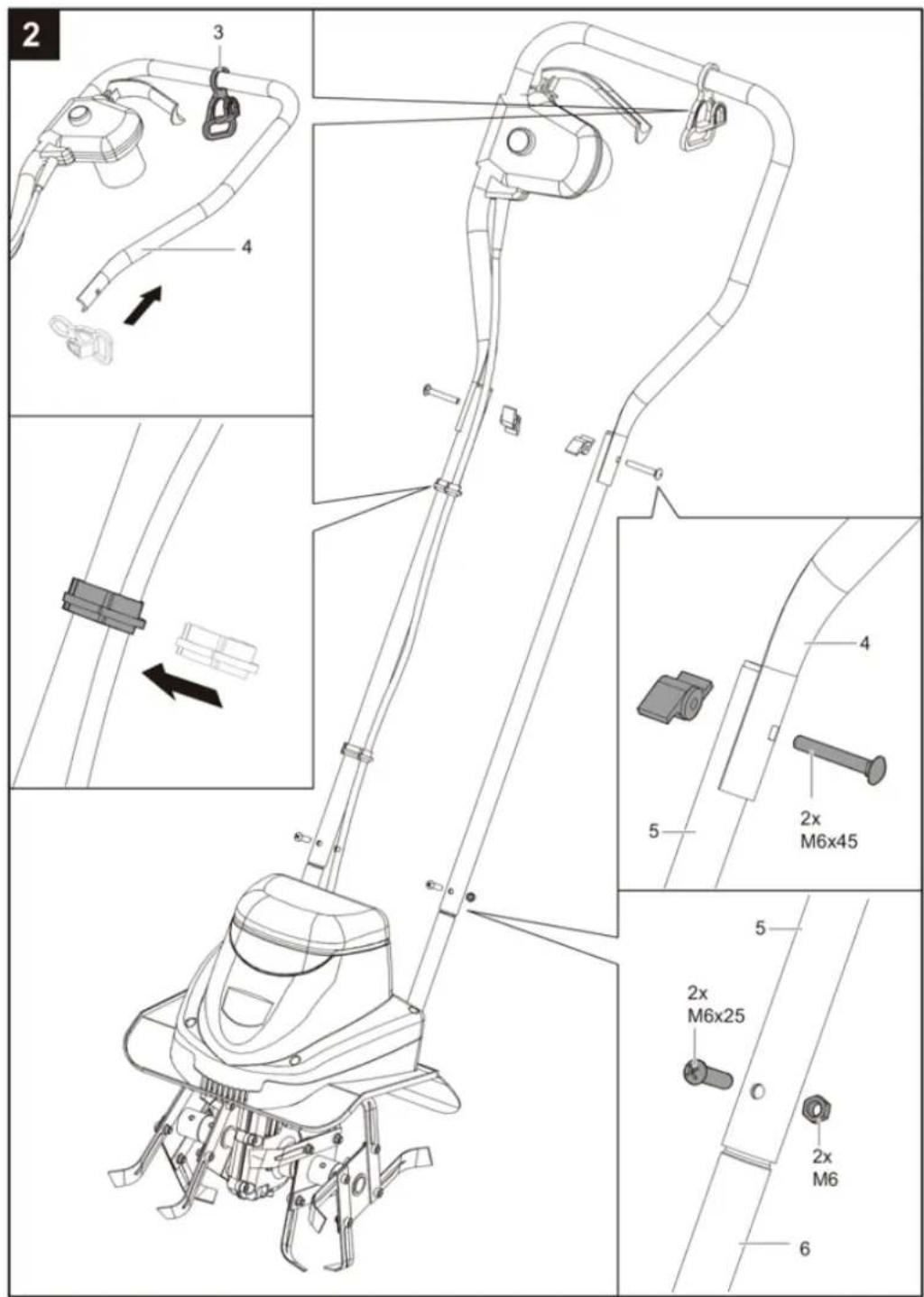

Montera styret med hjälp av de medfoljande skruvarna.
Montera kabelhällarna. (fig. 2)

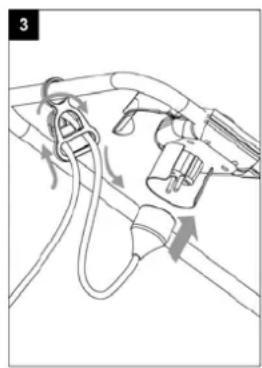

Anslut ström och se till att kabeln är korrekt placerad i kabelhällaren. (fig. 3)

Starta maskinen genom att Först trycka in sakerhetsknappen A och sedan föra handtaget B mot styret. När maskinen startats kan knapp A släppas. (fig. 4)

Stanna maskinen genom att släppa handtag B.

Goda rãd:

Starta motorn forst nar maskinen staredi arbeitsomradyet.

Häll alltid ett fast tag i maskinen med bāda händerna.

Knivarna gör att maskinen kör framåt. Lät knivarna längsamt sänkas ner i marken.

Vid djupfrasning ar det mest effektiva sattet att forst lata knivarna kora maskinen en armlangd framat. Dra sedan maskinen tillbaka mot dig sjalv. Kor sedan framatigen.

Knivarna ske alltid koras pa hogsta hastighet. Se till att de inte overbelastas.

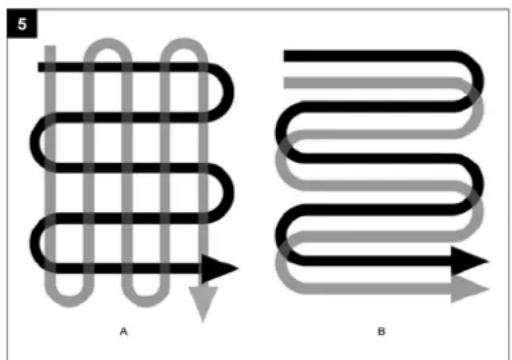

Använd ett av de visade körmonstren nar du sca forbereda ett område für sàdd. (fig. 5)

6. Knivar

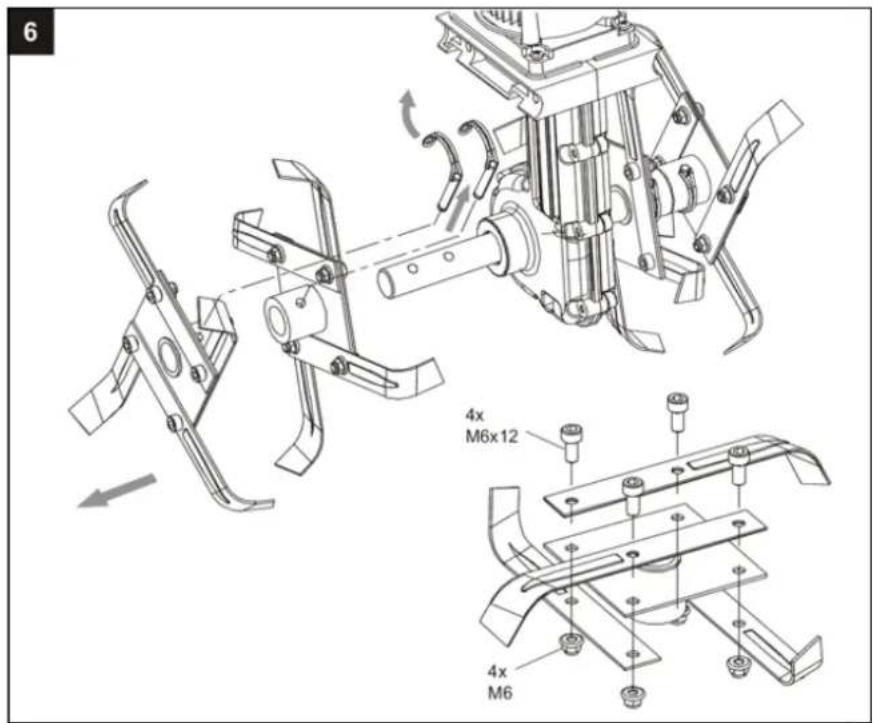

Om knivarna slits aller bryts kan de bytas ut. Se fig. 6. Bristande unterhäll av knivarna leder till dalgiga resultat vid frasning aller till overbelastning av motorn. Använd alltid handskar när du arbetar nara knivarna.

Knivarna kan bara bytas som hela knivset. Vid byte av ett helt knivset ska forst den yttersta lassprinten tas bort och darefter de ytterska knivarna tas bort, darefter den innersta lassprinten och sedan de innersta knivarna (fig. 6).

7. Smörjning

Viktigt: Kontrollera och fyll på med fett after varje 20 timmars drift.

Förfarande:

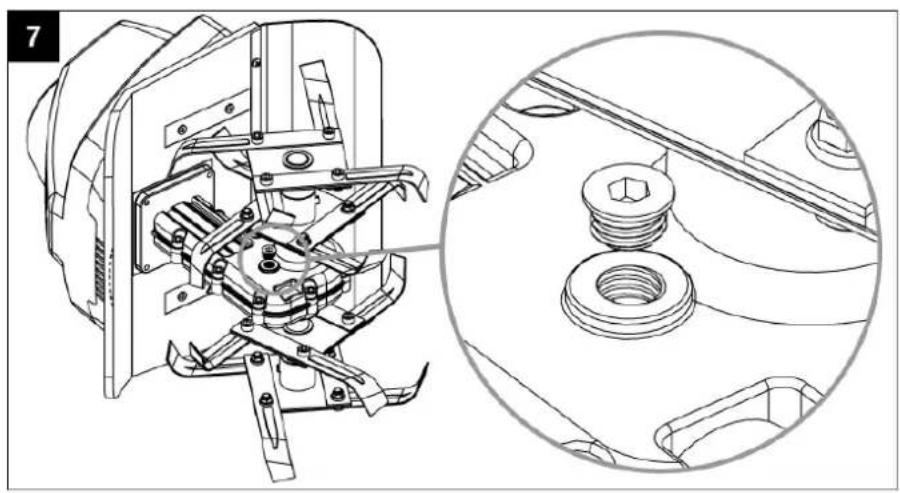

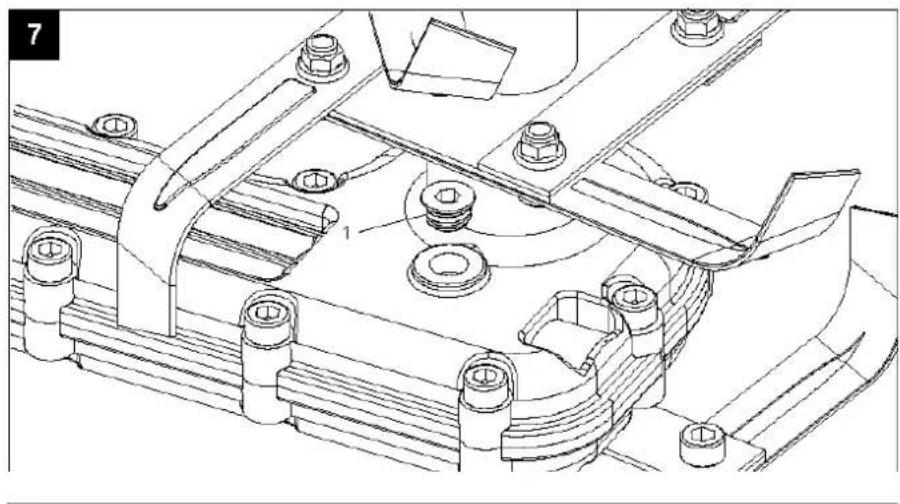

Placera maskinen på dess högra sida. Rengör rund pafyllningshalet att hindra smuts是从att komma in i maskinen nar kontakten tas bort. (fig. 7)

Töm den på fett genom att vända maskinen upp och ner.

Fyll pa nytt fett av typen Multifak Fedt tills det nastan rinner over. Satt fast skruven ingen.
Varunummer: 90306500

8. Underhäll och Förvaring

After varje användning ske maskinen rengöras helt fran gräs och jord.

Om maskinen inte ska användas under en langre tid ska alla metalldilar smörjas in med fett for att undvika korrosion och rost.

Använd bara reservdilar i original

9. Felsökning

Problem	Orsak	Lösning
Motorn startar inte Ingen	ström Kontrollera strömförsörjningen och kablarna
	Defekt sakerhetsknapp Konto	käta en auktoriserad verkestad
	Överhettningsskyddet har satt in	a. Kör med minde djup b. Ta bort ev. blockeringar c. Marken ar für hård. Äandra ar-betsdjupet och kör längsamt fram och tillbaka flera gänger. Vänta i 15 min med att starta om
Onormalt buller Knivarna	blockerade Stäng av maskinen	en och vänta tills den stannar helt. Ta bort blocke-ringen.
	Ottirräcklig smörjning Konto	en auktoriserad fösäl-jare
	Lösa bultar, muttrar eller lös sakerhetsutrustning	Spänn fast. Kontakta en auktorise-rad verkestad om bullret fortsätter.
Onormala vibrationener Knivarna	trasiga aller slitna Byt	ut erller kontakta en auktorise-rad verkestad.
	Arbetsdjupet für stort Använd	korrekt arbetsdjup
Dålgigt fräsningsresultat	Arbetsdjupet für litet Använd	korrekt arbetsdjup
	Slitna knivar Byt ut erller kontakta	anuktoris-rad verkestad.

10. Specificationer

Modell El-Tex 750
Strömförsörjning	230 Volt - 50 Hz
Strömforbrukning	750 Watt
Arbetsbredd	280
Max. arbetsdjup 220 mm
Bullernivå	93 dB(A)
Fett	Multifak Fedt / 90306500
