Power Split 500 H - Vedklyv Texas - Gratis bruksanvisning och manual

Produkttyp	Vedklyv
Märke	Texas
Modell	Power Split 500 H
Klyvkraft	5 ton
Motortyp	4-takts bensinmotor, ca 5,5 HK
Max stocklängd	52 cm
Max stockdiameter	25 cm
Hydrauloljekapacitet	2,5 L
Vikt	60 kg
Mått (L x B x H)	1000 x 600 x 700 mm
Hjulstorlek	8 tum
Säkerhetsfunktioner	Tvåhandsmanövrering, säkerhetsventil, kedjeskydd
Underhåll	Kontrollera hydrauloljenivån, luftfiltret, tändstiftet och däcktrycket regelbundet
Reservdelstillgång	Tillgänglig via Texas-återförsäljare eller online

Vanliga frågor - Power Split 500 H Texas

Vilken typ av hydraulolja använder Texas Power Split 500 H?

Texas Power Split 500 H använder ISO VG 32 hydraulolja. Se till att använda en högkvalitativ olja för att bibehålla prestandan.

Hur startar jag vedklyven?

För att starta, se till att bränsleventilen är öppen, choka om kall, och dra i startsnöret. Se manualen för detaljerade startprocedurer.

Vad är klyvkraften på Power Split 500 H?

Klyvkraften är 5 ton, kapabel att hantera de flesta lövträsstockar upp till 52 cm längd.

Kan jag klyva grön eller våt ved?

Ja, klyven kan hantera grön ved, men klyvkraften kan minska. Det rekommenderas att torka veden för bästa resultat.

Hur ofta ska jag underhålla vedklyven?

Regelbundet underhåll inkluderar att kontrollera hydrauloljenivån före varje användning, rengöra luftfiltret månadsvis och inspektera tändstiftet årligen.

Vilka säkerhetsåtgärder bör jag vidta?

Använd alltid två händer för manövrering, bär skyddsglasögon, håll åskådare på avstånd och klyv aldrig stockar som är för korta eller för långa.

Varför klyver inte min vedklyv?

Vanliga orsaker: låg hydraulolja, luft i systemet, slö kil eller motorproblem. Kontrollera oljenivån och lufta systemet vid behov.

Hur byter jag hydrauloljan?

Tappa ur gammal olja från bottenpluggen, fyll på med färsk ISO VG 32 olja och lufta systemet före användning.

Vad är den maximala stocklängden för Power Split 500 H?

Den maximala stocklängden är 52 cm. Längre stockar kanske inte passar ordentligt och kan skada klyven.

Var hittar jag reservdelar?

Reservdelar finns hos auktoriserade Texas-återförsäljare eller online via Texas webbplats. Använd modellnumret Power Split 500 H.

BRUKSANVISNING Power Split 500 H Texas

Innehållsförteckning

Säkerhetsföreskrifter 13

Speciella varningar vid användande av vedklyven 14

Elektriska anslutningar....15

Hopsättning av maskinen....16

Klädsel 17

Drift och justeringsmöjligheter ....18

Rekommenderad hydraulolja....19

Förvaring....20

Underhåll....20

Tekniska specifikationer....21

Vi gratulerar till inköpet av en ny vedklyv. Vi är övertygade om att maskinen fullt ut kommer att uppfylla alla förväntningar. För maximalt utbyte av maskinen rekommenderar vi noggrann genomläsning av denna bruksanvisning. Därmed kan onödiga svårigheter undvikas. Särskild uppmärksamhet bör fästas på upplysningar som är markerade med denna symbol:

Säkerhetsföreskrifter

Under arbete med vedklyven måste säkerhetsföreskrifterna följas noggrant. Läs först noggrant igenom bruksanvisningen innan maskinen tas i drift. Försäkra dig om att du genast kan stanna maskinen och stänga av motorn i fall en olycka skulle hända. Alla instruktioner angående säkerhet och underhåll av vedklyven är till för din egen säkerhets skull.

• Vedklyven får inte användas för andra ändamål än de som anges i denna bruksanvisning.
• Använd endast originaltillbehör och originalreservdelar. Montering av icke godkända delar kan medföra ökad risk för olyckor och är därför inte tillåten. Vi avsäger oss allt ansvar för olyckor eller annan skada med anledning av montering av delar som inte är original.
• Innan maskinen tas i bruk, bör instruktioner lämnas av återförsäljaren eller någon annan sakkunnig.
• Användaren ansvarar för personer som befinner sig i arbetsområdet. Använd aldrig maskinen när andra finns i närheten, speciellt inte barn eller husdjur.
• Minderåriga får inte använda maskinen.
• Bär alltid hörselskydd, skyddsglasögon och arbetshandskar.
• Lämna aldrig maskinen i gång utan uppsyn. Stäng av strömmen. Gå aldrig ifrån maskinen innan den har stannat helt.

• Låna endast ut maskinen till personer som är väl insatta i hur den fungerar. Lämna alltid bruksanvisningen tillsammans med maskinen.

• Håll alltid händerna borta från vedträet och kilarna. Rör aldrig vid maskinens rörliga delar när den är i gång.

• Vedklyven får bara användas av personer som är utvilade, friska och i god form. Om arbetet är tröttande, kom ihåg att ta regelbundna pauser. Använd aldrig maskinen under påverkan av alkohol, droger eller mediciner.
• Innan maskinen tas i drift, kontrollera alltid att bultar och muttrar är åtdragna.
• Stäng alltid av strömmen innan du utför underhållsarbete eller byter ut delar på vedklyven.
• Innan maskinen tas i drift, kontrollera alltid att bultar och muttrar är åtdragna.
• Försök aldrig klyva vedträ som är större än de rekommenderade dimensionerna. Det får inte finnas metalliska föremål i träet, då dessa kan skada maskinen. Vedträet skall vara tvärhugget vid slutändarna och fritt från grenar. Klyv alltid vedträet i fiberriktningen. Placera aldrig vedträet på tvären då det kan skada vedklyven.
• Tvinga aldrig maskinen att klyva mycket hårt trä med cylindern under tryck i mer är 5 sekunder. Överhettad olja under tryck kan skada maskinen. Stanna maskinen, vrid vedträet 90 grader och försök igen. Om vedträet fortfarande inte kan klyvas betyder det att träets hårdhet överskrider maskinens kapacitet och vedträet måste läggas åt sidan för att inte skada maskinen.

Speciella varningar vid användande av vedklyven

Hydraulsystem.

Använd aldrig maskinen vid läckage i hydraulsystemet. Innan vedklyven tas i drift, kontrollera att systemet är tätt. Försäkra dig om att maskinen och området där du arbetar är fria från spillolja. Hydraulvätska kan vara farlig, du kan halka och falla, dina händer kan slinta medan du använder maskinen och den kan vara brandfarlig.

Elsäkerhet.

Använd aldrig maskinen om det är något fel i elsystemet. Använd aldrig en vedklyv under våta förhållanden. Använd aldrig maskinen med en felaktig elsladd eller felaktig förlängningssladd. Använd aldrig maskinen om du inte kan ansluta den till en jordad stickkontakt som ger den ström som anges på dekalen och är skyddad av en 16 Amp. kretsloppsbrytare.

Fysiska faror.

Vedklyvning kan medföra fysiska skador. Använd aldrig maskinen utan ändamålsenliga arbetshandskar, kraftiga skor och godkänt ögonskydd o.s.v. Var uppmärksam på splitter för att undvika skador eller blockering av verktyget. Försök aldrig klyva vedträn som är för stora eller för små för att passa ordentligt i maskinen. Försök aldrig klyva vedträn som innehåller spik eller andra metallföremål. Röj upp under arbetet, kluvet trä och träsplitter som samlas runt maskinen kan skapa en farlig arbetsmiljö. Fortsätt aldrig arbeta i en ostädad arbetsmiljö som kan få dig att halka, snubbla eller falla. Håll utomstående på avständ och tillåt aldrig personer som inte läst bruksanvisningen använda maskinen.

Obs! Ingen varningslista kan bli fullständig. Användaren måste använda sunt förnuft och hantera vedklyve med gott omdöme.

Varning : Som med all maskinanvändning finns det risker förknippade med användningen av denna maskin. Visande av respekt och försiktighet minskar risken för personskador. Om man inte iaktar normal försiktighet, kan det resultera i både personskador och skador på egendom.

Elektriska anslutningar

Anslut huvudlkabeln till en elektrisk standardstickkontakt som motsvarar de specifikationer somt står på skylten.

WARNING! VEDKLYVEN MÅSTE HA EN JORDAD ANSLUTNING

VIKTIGT: Ledningarna i huvudkabeln är färgade enligt följande kod (koden kan variera från land till land).

Grön/gul	- jord
Blå	- nolla
Brun	- fas

Om färgen på ledningarna inte motsvarar de färgade markeringar som visar polerna på stickkontakten skall följande utföras:

Anslut grön/gul ledning till polen märkt med bokstaven E' eller jordsymbol eller som är färgad grön, eller grön/gul.

Anslut brun ledning till polen märkt med bokstaven L "eller som är färgad rött. Anslut blå ledning till polen märkt med bokstaven N "eller som är färgad svart.

Om förlängningssladd måste användas, rekommenderas en sådan avsedd för utomhusbruk med vattentäta anslutningar och undvik kontakt med vatten.

Eftersom förlängningssladden kommer att orsaka ett spänningsfall som förhindrar motorn att ge full kraft och reducerar maskinens kapacitet, är det viktigt att ledningarna i sladden har följande specifikationer:

0-20 meter – ledningens diameter – 1,5 mm ⁴ .

Använd aldrig en förlängningssladd som är mer än 20 meter lång.

Om du är osäker på något, kontakta en elektriker. Försök inte utföra el-reparationer själv.

Ta ut alla komponenter från förpackningen och lägg dem så att de kan identifieras och inspekteras med hänsyn till eventuella skador under transport. Om en komponent är skadad, kontakta omgående din återförsäljare.

Fig. 1 Huvudkomponenter

Kontrollera alla komponenter enligt lista nedan med referens till Fig 1.

520 H		370 H / 500 H
A:	Styrskenor	A:	Styrskenor
B:	Påskjutare	B:	Påskjutare
C:	Handtag	C:	Handtag
D:	Hjulställ och skydd	D:	Hjul
E:	Handtag	E:	Oljepump
F:	Motorstartkontakt	F:	Motorstartkontakt
G:	Motor	G:	Motor
H:	Stödben	H:	Stödben
I:	Maskinkropp	I:	Maskinkropp
J:	Kil	J:	Kil

Hopsättning av hjul och stödben

Ta med någons hjälp försiktigt ut vedklyven ur förpackningen. Placera den på polyskumblocket (packat tillsammans med maskinen i förpackningen) på en plan yta.

Placera maskinkroppen på polyskumblocket och sätt fast stödbenet (25) med två bultar och två muttrar och dra åt.

Med maskinkroppen stödd på polyskumblocket och det monterade stödbenet, montera hjulen på maskinkroppen. Försäkra dig om att hjulen är balanserade och att de snurrar jämnt.

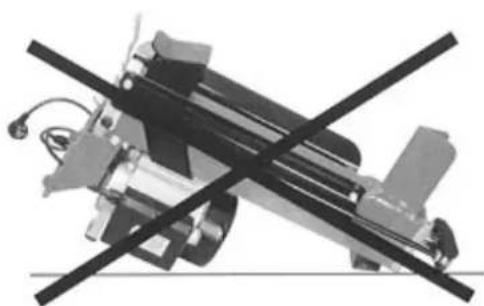

Om du av en olyckshändelse råkar placera vedklyven, kan motorns fläktskydd lossna och komma i kontakt med kylfläkten. Detta kan orsaka oljud under arbetet.

För att avhjälpa detta, dra ut fläktskyddet och sätt det på plats igen ordentligt.

Ta fram handtaget och sätt fast det på fästet för handtaget. Spänn fast det hårt.

Fäst säkerhetsskyddet på plattan med 2 bultar 2 brickor och 2 muttrar, och spänn ordentligt.

Nu är vedklyven klar att tas i bruk.

Klädsel

Vid arbete med maskinen bör åtsittande arbetskläder, kraftiga handskar, hörselskydd och stövlar med halkfria sulor användas.

Titta på Figur 1 när du följer nedanstående instruktioner.

1. Planera din arbetsplats. Arbeta säkert och spara på krafterna genom att planera ditt arbete innan du börjar. Ställ veden där du lätt kan nå den. Välj en plats där du kan stapla de kluvna vedträna eller ha en släpvagn eller liknande i närheten för att lasta dem på.

2. Förberedd vedträn för klyning. När du ska klyva stora stycken, klyv inte vedträn som är längre än det angivna måttet. Försök inte klyva friskt grönt trä. Torrt trä är mycket lättare att klyva och fastnar inte så ofta i maskinen som friskt trä gör.

3. Placera el- sladden. Hitta en passande stickkontakt och anslut en lämplig förlängningssladd om det behövs. Dra sladden från maskinen till stickkontakten så att den ligger säkert och inte kan skadas eller bli blöt under arbetet.

4. Placera vedklyven säkert. Placera vedklyven så att den står säkert på ett jämnt och fast underlag och på en höjd av 60-75 cm, fritt från föremål som kan hindra användarens rörelse. Använd aldrig vedklyven när den står på marken, då det finns risk att den skadas av splitter och andra föremål. Det är dessutom obekvämt att arbeta i denna position. Även en permanent ställning för vedklyven kan rekommenderas. Om nödvändigt, kan du blockera hjulen med kilar.

5. Öppna luftventilen. (se fig. 6) Öppna luftventilen (14) genom att vrida skruven 3-4 gånger varje gång du använder vedklyven. Skruva tillbaka den när du arbetat färdigt.

1. Placering av vedträet på vedklyven. Lägg vedträet på längden och platt på maskinkroppen (I). Vedträet ska ligga platt på vedklyven och läggas på styrskenorna (A). Försök aldrig klyva vedträet i en vinkel. Se till att kilen (J) och påskjutaren (B) står rakt mot ändarna.

6. Använd två händer.

520 H

370 H / 500 H

När det är säkert att starta, tryck på motorstartknappen (F) med ena handen. Vänta några sekunder medan motorn sätter i gång och sätter hydraulpumpen under tryck. När det är säkert att fortsätta, tryck ner de två handtagen (C) med båda händerna. Påskjutaren (B) kommer att trycka på vedträet och skjuta det mot kilen (J), som klyver vedträet. När vedträet är kluvet, släp båda handtagen (C), varigenom påskjutaren (B) kommer att dra sig tillbaka.

När det är säkert att starta, tryck på motorstartknappen (F) med ena handen Och samtidig tryck ner det handtag (C). Påskjutaren (B) kommer att trycka på vedträet och skjuta det mot kilen (J), som klyver vedträet. När vedträet är kluvet, släp båda handtagen, varigenom påskjutaren (B) kommer att dra sig tillbaka.

7. Varning:

Om vedträet inte klyvs omedelbart, får du inte forcera genom att hålla trycket i mer än ett par sekunder. Detta kan skada verktyget. Försök i stället att placera vedträet på ett annat sätt på vedklyven eller lägg det åt sidan.

1. Stapla under arbetet. Detta ger en säkrare arbetsplats – genom att röja undan undviker du riskera att falla eller skada el-sladden och maskinen.

2. Kom ihåg att skruva tillbaka luftventilen (14) när du arbetat färdigt.

Diametern på vedträ anges bara som en vägledning. Ett litet vedträ kan vara svårt att klyva om det finns knastar eller om fibrerna är mycket hårda. Ett större vedträ kan klyvas om dess fibrer är mjuka och lösa.

Tvinga aldrig vedklyven att klyva mycket hårt trä i mer än 5 sekunder med cylindern under tryck. Överhettad olja under tryck kan skada maskinen. Om vedklyven inte lyckas klyva vid första försöket, är det mycket viktigt att du stoppar maskinen och vrider vedträet 90 grader. Om vedträet fortfarande inte kan klyvas, betyder det att träets hårdhet överstiger maskinens kapacitet och vedträet måste tas bort så att det inte skadar maskinen.

Rekommenderad hydraulolja

Vi rekommenderar följande olja till hydraulcylindern:

Texaco Rando HDZ32

Eller annan olja med motsvarande viskositet.

Vedklyven ska förvaras på ett torrt ställe.

Underhåll

Varning:

Innan du utför underhållsarbete är det viktigt att du drar ur sladden från stickkontakten.

Byte av hydraulolja

(Se föregående sida för rekommenderad hydraulolja.)

1. Försäkra dig om att påskjutaren (B) är helt tillbakadragen.

2. Skruva av oljestickan (10) och ta ut den tillsammans med O-ringen (oljepackning) (11).

3. Placera en behållare som kan rymma minst tre liter under vedklyven. Tippa sedan maskinen för att tömma oljan i behållaren..

4. Tippa tillbaka vedklyven med oljepåfyllningshålet uppåt. Använd en ren tratt för att fylla på rätt mängd ny hydraulolja. Använd bara hydraulolja av hög kvalitet speciellt avsedd för detta ändamål.

5. Rengör oljestickan (10), sätt in den i tanken och kontrollera att oljenivån ligger mellan de två markeringarna på stickan.

6. Rengör stickan (10) och O-ringen (11) noggrant och sätt dem tillbaka på plats. Var försiktig för att inte skada gängningen på aluminiumlocket (15).

Varning:

Gör av med smutsig olja på rätt sätt. Ta med den till den lokala återvinningscentralen för spillolja. Släng den aldrig i naturen och blanda den inte med avfall.

Elektriska produkter ska inte slängas tillsammans med vanligt hushållsavfall. Elektriska produkter ska tas med till en återvinningscentral och tas omhand på ett korrekt sätt där.

- Kontrollera oljenivån regelbundet. Nivån måste ligga mellan de två markeringarna på stickan. Om oljenivån är låg, måste du fylla på med rekommenderad olja.

Slipning av kilen

- Efter en lång tids bruk och när det är nödvändigt, måste kilen slipas med hjälp av en fintandad fil. Slipa försiktigt bort eventuella ojämnheter eller fläckar på eggen.

Att ta bort fastnat vedträ

1. Utlös båda handtagen så att påskjutaren (B) drar sig helt tillbaka.
2. Sätt en trekantig vedkil under vedträet och aktivera påskjutaren så att den skjuter kilen under vedträet.
3. Upprepa med större och större kilar tills det fastnade vedträet lossnar.

Varning :

Du får aldrig slå på ett fastnat vedträ eller försöka ta bort det med dina händer när maskinen är i gång.

• Be aldrig någon annan om hjälp när du försöker frigöra ett fastnat vedträ.
• Försök inte att frigöra ett fastnat vedträ genom att slå på det med ett verktyg. Detta kan skada vedklöveren.
• Alla säkerhetsföreskrifter angivna i kapitlet ovan gäller när man skall utföra ovannämnda åtgärd.

Tillverkaren ansvarar inte för skador på personer, husdjur eller egendom orsakade av felaktigt bruk av maskinen eller underlåtenhet att följa de givna instruktionerna.

Tekniska specifikationer

Model	Power Split 520 H	Power Split 500 H	Power Split 370 H
Motor	220 V/50Hz 2.850 r.p.m,och 2 HP (1500 Watt)	220 V/50Hz 2.850 r.p.m,och 2 HP (1500 Watt)	220 V/50Hz 2.850 r.p.m,och 2 HP (1200 Watt)
Max kraft	5 ton	5 ton	4 ton
Mängd hydraulolja	3,1 Liter	3,1 Liter	2,6 Liter
Dimensioner (LxBxH)	1150 x 300 x 470 mm	960 x 280 x 465 mm	765 x 300 x 490 mm
Vikt	50 kg	50 kg	39 kg
Dimensioner på vedträ	Max 520 mm (L)	Max 520 mm (L)	Max 370 mm (L)

Problem lösning

Problem under användning av vedklyven och i denna händelse rekommenderar vi att du läser detta avsnitt. Om arbete på maskinen utförs av en icke auktoriserad person, gäller inte garantin och tillverkaren fråntar sig ansvaret för skador på personer, husdjur och egendom.

PROBLEM	MÖJLIG ANLEDNING	ÅTGÄRD
Vedträet klyvs inte.	Vedträet är inte korrekt placerat.	Placera det korrekt.
	Vedträet överskrider de tillåtna dimensionerna eller det är för hårt för maskinens styrka.	Klyv en mindre bit eller använd något annat sätt för att minska storleken på vedträet.
	Kilen klyver inte.	Slipa kilen, inspektera ev. ojämnheter och hack.
	Oljan läcker.	Använd papper för att lokalisera läckaget, kontakta din återförsäljare.
	Hydraultrycket är för lågt.	Kontakta din återförsäljare.
Påskjutaren flyttar sig ryckigt eller med stora vibrationer.	Luft i kretsloppet.	Kontrollera oljenivån. Fyll på om nödvändigt. Om det inte hjälper, kontakta din återförsäljare.
Olja läcker från cylindern eller från utvändiga punkter.	Läckage i tanken.	Kontrollera att luftventilen har stängts före flyttning av maskinen (fig. 6).
	Oljepackningen är sliten.	Kontakta din återförsäljare.

VIKTIGT: LÄS FÖLJANDE NOGGRANT

ALLA REPARATIONER OCH BYTEN AV DELAR SKALL UTFÖRAS AV EN AUKTORISERAD SERVICEVERKSTAD OCH INTE AV KÖPAREN. KÖPAREN PÅTAR SIG ALLA RISKER OCH ALLT ANSVAR IFALL HAN SJÄLV UTFÖR REPARATIONER ELLER BYTE AV DELAR.

Obs:

Vi påtar oss inte ansvar för eventuella tryck- eller översättningsfel.

Vi förbehåller oss rätten att ändra specifikationer utan varsel.

Standard leveransspecifikationer kan innebära att vissa delar behöver monteras.
