BEDIENUNGSANLEITUNG FRZ5800 Texas

Seid vor diesem Symbol vorsichtig. Bitte lesen Sie das Benutzerhandbuch aufmerksam durch, bevor Sie den Maschinen in Betrieb nehmen.

Das Werkzeug darf weder Regen noch anderen feuchten Bedingungen ausgesetzt werden. Vor Wartung oder Reparatur: Schlüssel entfernen. Gefahr, auf rotierende Klingen zu schneiden.

Sei vorsichtig mit deinen Händen. Lassen Sie sie nicht in die Nähe die rotierenden Messer kommen.

Warnung: Gegenstände können herumgeschleudert werden.

Halten Sie Zuschauer 5 m entfernt von der Maschine. Warnung: Achten Sie auf rotierende Messer! Tragen Sie rutschfeste Sicherheitsschuhe.

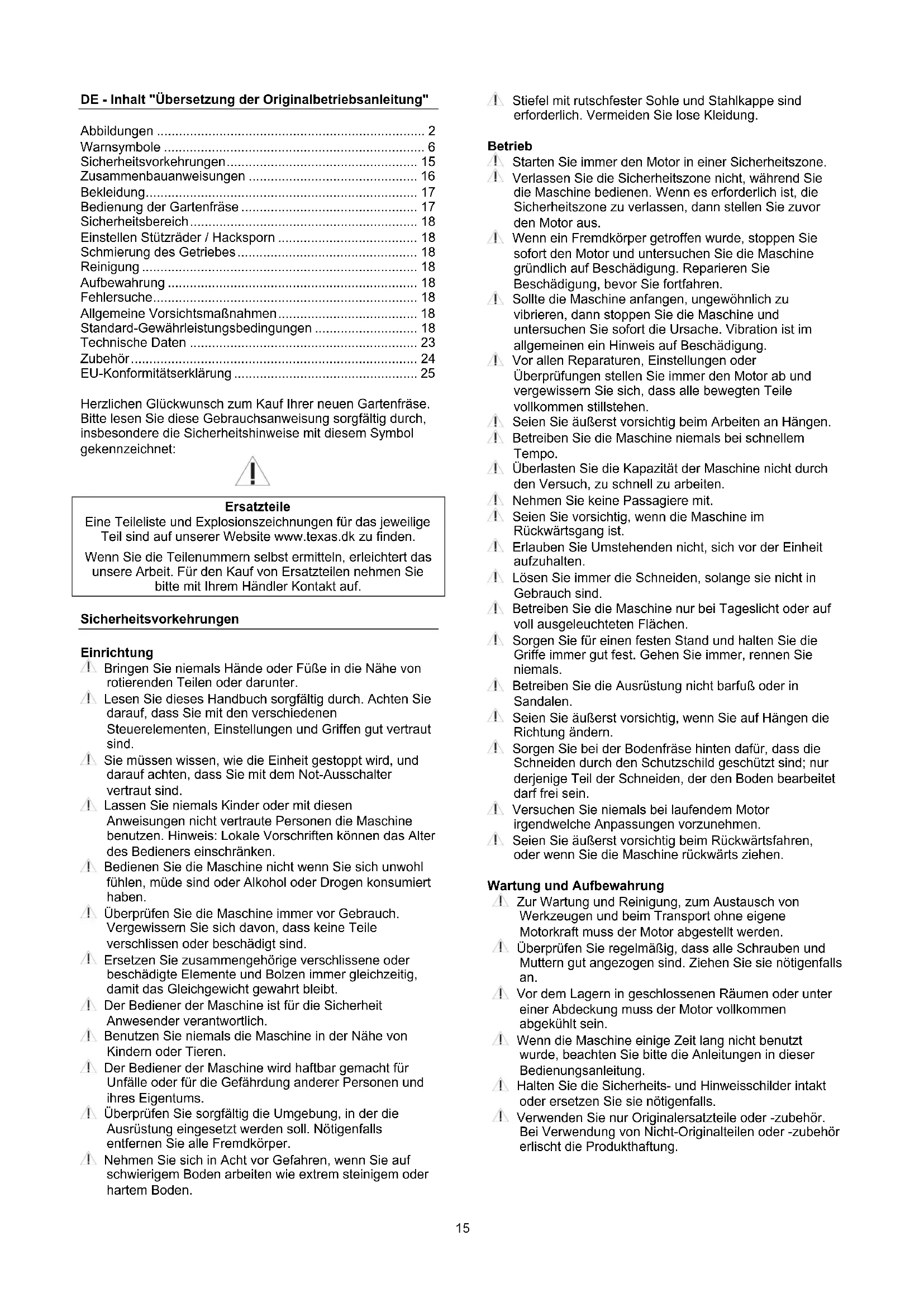

DE - Inhalt "Übersetzung der Originalbetriebsanleitung" Abbildungen ......................................................................... 2

Ersatzteile Eine Teileliste und Explosionszeichnungen für das jeweilige Teil sind auf unserer Website www.texas.dk zu finden. Wenn Sie die Teilenummern selbst ermitteln, erleichtert das unsere Arbeit. Für den Kauf von Ersatzteilen nehmen Sie bitte mit Ihrem Händler Kontakt auf. Sicherheitsvorkehrungen Einrichtung Bringen Sie niemals Hände oder Füße in die Nähe von rotierenden Teilen oder darunter. Lesen Sie dieses Handbuch sorgfältig durch. Achten Sie darauf, dass Sie mit den verschiedenen Steuerelementen, Einstellungen und Griffen gut vertraut sind. Sie müssen wissen, wie die Einheit gestoppt wird, und darauf achten, dass Sie mit dem Not-Ausschalter vertraut sind. Lassen Sie niemals Kinder oder mit diesen Anweisungen nicht vertraute Personen die Maschine benutzen. Hinweis: Lokale Vorschriften können das Alter des Bedieners einschränken. Bedienen Sie die Maschine nicht wenn Sie sich unwohl fühlen, müde sind oder Alkohol oder Drogen konsumiert haben. Überprüfen Sie die Maschine immer vor Gebrauch. Vergewissern Sie sich davon, dass keine Teile verschlissen oder beschädigt sind. Ersetzen Sie zusammengehörige verschlissene oder beschädigte Elemente und Bolzen immer gleichzeitig, damit das Gleichgewicht gewahrt bleibt. Der Bediener der Maschine ist für die Sicherheit Anwesender verantwortlich. Benutzen Sie niemals die Maschine in der Nähe von Kindern oder Tieren. Der Bediener der Maschine wird haftbar gemacht für Unfälle oder für die Gefährdung anderer Personen und ihres Eigentums. Überprüfen Sie sorgfältig die Umgebung, in der die Ausrüstung eingesetzt werden soll. Nötigenfalls entfernen Sie alle Fremdkörper. Nehmen Sie sich in Acht vor Gefahren, wenn Sie auf schwierigem Boden arbeiten wie extrem steinigem oder hartem Boden. Stiefel mit rutschfester Sohle und Stahlkappe sind erforderlich. Vermeiden Sie lose Kleidung. Betrieb Starten Sie immer den Motor in einer Sicherheitszone. Verlassen Sie die Sicherheitszone nicht, während Sie die Maschine bedienen. Wenn es erforderlich ist, die Sicherheitszone zu verlassen, dann stellen Sie zuvor den Motor aus. Wenn ein Fremdkörper getroffen wurde, stoppen Sie sofort den Motor und untersuchen Sie die Maschine gründlich auf Beschädigung. Reparieren Sie Beschädigung, bevor Sie fortfahren. Sollte die Maschine anfangen, ungewöhnlich zu vibrieren, dann stoppen Sie die Maschine und untersuchen Sie sofort die Ursache. Vibration ist im allgemeinen ein Hinweis auf Beschädigung. Vor allen Reparaturen, Einstellungen oder Überprüfungen stellen Sie immer den Motor ab und vergewissern Sie sich, dass alle bewegten Teile vollkommen stillstehen. Seien Sie äußerst vorsichtig beim Arbeiten an Hängen. Betreiben Sie die Maschine niemals bei schnellem Tempo. Überlasten Sie die Kapazität der Maschine nicht durch den Versuch, zu schnell zu arbeiten. Nehmen Sie keine Passagiere mit. Seien Sie vorsichtig, wenn die Maschine im Rückwärtsgang ist. Erlauben Sie Umstehenden nicht, sich vor der Einheit aufzuhalten. Lösen Sie immer die Schneiden, solange sie nicht in Gebrauch sind. Betreiben Sie die Maschine nur bei Tageslicht oder auf voll ausgeleuchteten Flächen. Sorgen Sie für einen festen Stand und halten Sie die Griffe immer gut fest. Gehen Sie immer, rennen Sie niemals. Betreiben Sie die Ausrüstung nicht barfuß oder in Sandalen. Seien Sie äußerst vorsichtig, wenn Sie auf Hängen die Richtung ändern. Sorgen Sie bei der Bodenfräse hinten dafür, dass die Schneiden durch den Schutzschild geschützt sind; nur derjenige Teil der Schneiden, der den Boden bearbeitet darf frei sein. Versuchen Sie niemals bei laufendem Motor irgendwelche Anpassungen vorzunehmen. Seien Sie äußerst vorsichtig beim Rückwärtsfahren, oder wenn Sie die Maschine rückwärts ziehen. Wartung und Aufbewahrung Zur Wartung und Reinigung, zum Austausch von Werkzeugen und beim Transport ohne eigene Motorkraft muss der Motor abgestellt werden. Überprüfen Sie regelmäßig, dass alle Schrauben und Muttern gut angezogen sind. Ziehen Sie sie nötigenfalls an. Vor dem Lagern in geschlossenen Räumen oder unter einer Abdeckung muss der Motor vollkommen abgekühlt sein. Wenn die Maschine einige Zeit lang nicht benutzt wurde, beachten Sie bitte die Anleitungen in dieser Bedienungsanleitung. Halten Sie die Sicherheits- und Hinweisschilder intakt oder ersetzen Sie sie nötigenfalls. Verwenden Sie nur Originalersatzteile oder -zubehör. Bei Verwendung von Nicht-Originalteilen oder -zubehör erlischt die Produkthaftung.16

Verschiedenes Das Getriebe ist bei Lieferung gut geschmiert. Stellen Sie aber vor jeder Verwendung sicher, dass es gut geschmiert ist. Werkseitig montierte Steuerelemente, wie z.B. das am Griff montierte Kupplungskabel dürfen nicht entfernt oder freigelegt werden. Stellen Sie sicher, dass die Maschine beim Transport auf einem Pritschenwagen o.ä. gut gesichert ist. Zusammenbauanweisungen Bitte folgen Sie den Schritten in de Abbildung: (Das aktuelle Modell kann von der Abbildung abweichen)

1. Inhalt der Verpackung:

A. Motorhacke mit Messer B. Lenkstange C. Kupplungsgriff mit Sicherheitsschalter D. Unteren Lenkholmes E. Stützrad / Hacksporn F. Messer innere G. Lenkerabdeckung H. Seitenschutz

2. Montieren Sie die beiden unteren Lenkholme mit dem

mitgelieferten Bolzen befestigen. Sie können zwischen 2 Höheneinstellungen der Lenkstange wählen.

3. Montieren Sie die obere Lenkstange mit dem

mitgelieferten Schrauben und Handräder befestigen

4. Montieren Sie den Kupplungsgriff wie in der Abbildung

5. Montieren Sie das Bedienfeld wie im Bild gezeigt

6. Montieren Sie der Lenkerabdeckung wie in der

7. Montieren Sie den Seitenschutz mit dem mit gelieferten

Bolzen und Mutter. Hinweis Der Seitenschutz muss unter dem Bodenhacke Körper montiert werden.

8. Montieren Sie den inneren Messern mit dem Splint und

9. Befestigen Sie des Stützrades mit dem Splint und

10. Befestigen Sie der Hacksporn mit dem Splint und

Bolzen. Die Tiefe kann eingestellt werden Akku Dieses Produkt wird ohne Akku und Ladegerät geliefert. Diese sind separat erhältlich. Um die bestmögliche Leistung mit diese Machine zu erzielen, wird der Einsatz 2 x 4,0Ah Akkus empfohlen. Warnung: Versuchen Sie nicht, den Akku zu zerlegen oder kurzzuschließen, bzw. setzen Sie ihn weder extremer Hitze noch Feuer aus, da es andernfalls zu schwerwiegenden Verletzungen oder einer dauerhaften Beschädigung des Akkus kommen kann! Bei Lieferung ist der Akku nur zu rund 30 % geladen. Laden Verwenden Sie nur das Original-Ladegerät mit der Art.- Nr. 90070054. Es wird geraten, den Akku vor der ersten Verwendung vollständig aufzuladen. Der Akku hat am Ende eine Energieanzeige. Drücken Sie die Taste und eine Reihe von LEDs leuchtet auf (Abb. 11) LED-Leuchten Akku Alle LEDs leuchten Vollständig aufgeladen (75- 100 %)

leuchten Zu 50 %-75 % geladen LED 1 und LED 2 leuchten Zu 25 %-50 % geladen LED 1 leuchtet Zu 0 %-25 % geladen LED 1 blinkt Der Akku ist leer. Laden Sie den Akku. Hinweis: Die Anzeigeleuchten dienen nur zur indikativen Anzeige und sind keine präzisen Leistungsangaben. Wichtig: Zum Schutz des Akkus vor Tiefenentladung stoppt das Gerät, wenn der Akku fast leer ist. Das Gerät darf nach einer automatischen Abschaltung nicht wieder gestartet werden. Andernfalls kann der Akku beschädigt werden. Der Akku muss vor dem Fortsetzen der Arbeit aufgeladen werden. Weitere Informationen finden Sie in der Bedienungsanleitung, die diesem Akku beiliegt. Lithium Akkus und Elektroschrott dürfen nicht mit dem Hausmüll entsorgt werden. Akkus und Elektroschrott sollte in Ihrem örtlichen Recycling-Zentrum sicher verwertet werden. Aufladen Eine vollständige Ladung eines 2,0-Ah-Akkus dauert ca. 60 min und eines 4,0-Ah-Akkus 120 min.

Verwenden Sie nur das Original-Ladegerät, das im Lieferumfang des Produkts enthalten ist. Versuchen Sie nicht, andere Arten von Akkus als die Original-Akkus mit der Art.-Nr. 90070051 (2,0 Ah) oder 90070052 (4,0 Ah) mit dem Ladegerät aufzuladen. Bewahren Sie das Ladegerät an einem trockenen und warmen Ort (10-25 °C) auf und verwenden Sie es nur in geschlossenen Räumen. Es darf nur an eine normale 230-V-AC-Steckdose angeschlossen werden. Es wird geraten, den Akku vor der ersten Verwendung vollständig aufzuladen. Die Oberfläche des Akkus kann sich während des Ladevorgangs erwärmen. Dies ist normal. Decken Sie den Akku oder das Ladegerät während des Ladevorgangs nicht. Achten Sie auf eine freie Luftzirkulation. Setzen Sie den Akku in die Schlitze im Ladegerät ein und schieben Sie ihn, bis er einrastet. Am Ladegerät zeigen 4 Leuchten den Status und den Ladezustand des Akkus an ((Abb. 12). Status Laden Vollständig aufgeladen Untersuchen Defekt17

Weitere Informationen dazu finden Sie in der Bedienungsanleitung, die dem Ladegerät beiliegt. Wichtig: Das Ladegerät stoppt, wenn der Akku vollständig geladen ist. Es wird jedoch nicht empfohlen, den Akku länger als 24 Stunden im Ladegerät zu belassen. Es wird empfohlen, den Akku vollständig zu entladen und dann vollständig aufzuladen, wann immer dies möglich ist, um die Leistungsfähigkeit des Akkus zu steigern. Eine Teilladung führt jedoch nicht zu einer Beschädigung des Akkus. Zum Entfernen des Akkus aus dem Ladegerät drücken Sie den Knopf herunter und ziehen Sie den Akku heraus. Vor der Wintereinlagerung sollte der Akku vollständig aufgeladen werden. Halten Sie den Akku während dieses Zeitraums auf einer Temperatur von 10-20 °C und laden Sie ihn alle 3 Monate. Achten Sie darauf, dass de Belüftungsöffnungen sauber und schmutzfrei sind. Bewahren Sie das Ladegerät in geschlossenen Räumen bei einer Temperatur zwischen 5-25 °C auf. Der Akku wird seine volle Leistung nach 5 voll Aufladen. Daher könnten Sie Erfahrung dass für die ersten mal verwendet, den Akku Betriebszeit ist ein paar Minuten weniger als wenn es erreicht seine volle Stärke. Bekleidung Tragen Sie bei der Arbeit mit dem Geräteng anliegende Arbeitsbekleidung, robuste Arbeitshandschuhe, einen Gehörschutz sowie Schuhe mit trittsicheren Sohlen und Stahlkappen. Bedienung der Gartenfräse Kontrollieren Sie vor der Inbetriebnahme, dass das Gerät auf ebenem Boden steht und die Stützräder heruntergelassen wurden Alle in der Nähe befindlichen Fremdkörper sind zu entfernen. Steine, Glas, Zweige und ähnliche Gegenstände können das Gerät beschädigen. Danach alle Schrauben auf festen Sitz überprüfen. Starten Sie den Motor (vgl. nachstehende Anleitung). Halten Sie sich von allen beweglichen Maschinenteilen fern. Die Gartenfräse wird zur Kultivierung von Gemüsegärten und Blumenbeeten verwendet. Lesen Sie vor der Inbetriebnahme die Bedienungsanleitung sorgfältig durch und machen Sie sich insbesondere mit dem Starten und Stoppen des Geräts vertraut. Achtung: Befinden Sie sich nie in der gestrichelten Zone, wenn Sie den Motor starten! Starten Sie immer den Motor von der gepunkteten Sicherheitszone aus. Siehe Abb. 13 Sicherheitsschlüssel. Siehe Abb. 14 Die Motoreinheit verfügt über einen Sicherheitsschlüssel, der sich unter der Akkuabdeckung befindet. Wird der Sicherheitsschlüssel abgezogen, wird die Stromzufuhr unterbrochen und das Gerät kann nicht gestartet werden. Es wird immer empfohlen, den Sicherheitsschlüssel abzuziehen:

• wenn die Maschine unbeaufsichtigt gelassen wird (um einen versehentlichen Start durch z. B. Minderjährige zu verhindern).

• bevor Reinigungs- und Wartungsarbeiten ausgeführt werden. Zum Entfernen des Sicherheitsschlüssels drehen Sie ihn in die Freigabeposition „O“und ziehen Sie ihn heraus. Zum Einstecken des Sicherheitsschlüssels setzen Sie ihn ein und drehen Sie ihn in die Betriebsposition „I“. Nur dann kann der Motor gestartet werden. Start (Abb. 15 + 16)

1. Drehen Sie den Sicherheitsschlüssel in die

Betriebsposition „I“

2. Drücken Sie einmal die Taste auf dem Bedienfeld und

sie leuchtet grün mit "Schildkröte" (langsame Geschwindigkeit).

3. Drücken Sie erneut die Taste auf dem Bedienfeld und

sie leuchtet gelb bei „Hase“ (schnelle Geschwindigkeit). Nachfolgendes schnelles Drücken schaltet zwischen langsamer und schneller Geschwindigkeit um.

4. Halten Sie den Sicherheitsschalter (1) gedrückt und

betätigen Sie den Kupplungsgriff (2). Rückwärtsgang Um die Rückwärtsgangfunktion zu nutzen, halten Sie die Taste gedrückt, sodass sie bei „R“ rot leuchtet. Die Taste sollte beim Rückwärtsfahren gedrückt gehalten werden. Wenn die Taste losgelassen wird, kehrt die Funktion zur langsamen Vorwärtsgeschwindigkeit (Schildkröte) zurück und die Messer hören auf, sich zu drehen. Stoppen Lassen Sie den Kupplungshebel los. Drehen Sie den Sicherheitsschlüssel auf „O“. Nach 5 Minuten Inaktivität wird das gesamte System automatisch heruntergefahren. Akku entfernen Um der Akku zu entfernen, drücken Sie beide Entriegelungstaste an dem Akku und ziehen Sie den Akku heraus (Abbildung 17) In der Motoreinheit ist Platz für eine zusätzliche Akku. Wenn 2 Akkus verwendet werden, muss der aktive Akku auf der rechten Seite (Vorderansicht) platziert werden. Das Akkufach auf der linken Seite dient nur zur Aufbewahrung. Arbeitszeit Die Arbeitszeit pro Ladung hängt von mehreren Faktoren ab, Arbeitsgeschwindigkeit (Geschwindigkeitswahl), Bodenhärte, Temperatur und ob Pflanzen / Gras im Bodenbeet wachsen. Ratschläge Starten Sie den Motor nicht, solange sich die Maschine nicht auf der zu bearbeitenden Fläche befindet. Halten Sie die Maschine stets sicher mit beiden Händen. Die Klingen treiben die Maschine vorwärts. Lassen Sie die Klingen langsam in den Boden sinken. Stellen Sie vor der Benutzung der Hacksporn ein. Wenn Sie den Boden tief bearbeiten möchten, lassen Sie die Klingen die Maschine am besten immer eine Armlänge vorantreiben. Ziehen Sie die Maschine rückwärts zu Ihnen zurück und lassen Sie sie wieder vorwärtslaufen. Die Klingen müssen bei Höchstgeschwindigkeit betrieben werden. Vermeiden Sie die Überlastung der Maschine. Wenn die Klingen von der Erde bedeckt sind, bewegen Sie die Maschine immer wiederholt seitwärts, bis die Klingen wieder freiliegen. Im laufenden Betrieb kann der Lenker vibrieren. Sie sollten daher alle 30 Minuten eine Pause machen. Reinigung der Gartenfräse18

Sicherheitsbereich Bei laufendem Motor dürfen Sie den Sicherheitsbereich (in der Abbildung rot markiert) Abb 13. nicht verlassen. Sollte ein Verlassen dieses Bereichs erforderlich sein (z.B., weil Sie ein Zubehörteil montieren wollen), müssen Sie zuerst den Motor ausschalten. In der Regel muss die Fräse zwei- bis dreimal aus verschiedenen Richtungen über einen Bereich geführt werden. Arbeiten Sie nicht in sehr nasser Erde, da sich sonst Schollen bilden, die schwer aufzubrechen sind. Einstellen Stützräder / Hacksporn Abb. 9: Verwenden Sie beim Transport der Maschine die Stützräder. Abb. 10; Mit dem Hacksporn können Sie dem Arbeitstiefen einstellen. Je tiefer er in der Erde sitzt, desto tiefer Graben sich die Messer ein und desto langsamer ist der Vortrieb des Gerätes. Durch Einstellen der richtigen Arbeitstiefe können Sie sich die Arbeit erheblich erleichtern. Der Hacksporn sollte immer optimal für die aktuellen Bodenverhältnisse eingestellt sein. Die optimale Arbeitstiefe können Sie durch Ausprobieren ermitteln. Schmierung des Getriebes Das Getriebe ist dauerhaft vom Hersteller geschmierte worden, öffnen Sie niemals das Getriebegehause. Reinigung Das Gerät sollte nach Gebrauch gereinigt werden. Spritzen Sie Erde und Schmutz ab und entfernen Sie Grasreste von der Welle. Die Rahmennummer darf nur mit einem feuchten Lappen abgewischt werden, um vorzeitigen Abrieb zu vermeiden. Zur Reinigung keinesfalls einen Hochdruckreiniger verwenden! Aufbewahrung

• Wird das Gerät längere Zeit nicht benutzt, sind im Interesse einer langen Lebensdauer die nachstehenden Punkte zu beachten.

• Spritzen Sie Erde und Schmutz ab und entfernen Sie Grasreste von der Welle. Die Rahmennummer darf nur mit einem feuchten Lappen abgewischt werden, um vorzeitigen Abrieb zu vermeiden.

• Zur Reinigung keinesfalls einen Hochdruckreiniger verwenden!

• Wischen Sie das Gerät komplett mit einem feuchten Tuch sauber. Wischen Sie mit einem in Öl getauchten Lappen nach, um Rostansatz zu vermeiden. Das Gerät muss an einem trockenen und sauberen Ort gelagert werden. Fehlersuche Der Motor springt nicht an

1. Prüfen Sie, ob der Sicherheitsschlüssel richtig eingesetzt ist.

2. Überprüfen Sie, ob der Akku vollständig aufgeladen und korrekt

in der korrechten Seite des Akkufachs montiert ist.

3. Achten Sie darauf, den Sicherheitsschalter gedrückt zu halten,

während Sie den Kupplungsgriff betätigen. Die Messer drehen sich nicht

1. Messer kontrollieren: Haben sich Steine zwischen die Messer

2. Ggf. sind diese durch Abnehmen der Messer zu entfernen.

3. Zustand und Führung der Bowdenzüge kontrollieren.

4. Zustand und Führung des Riemens kontrollieren.

5. Einstellung des Riemenspanners kontrollieren.

Bedienfeld blinkt grün (bei gehaltenem Kupplungsgriff)

1. Der Akku ist entladen. Laden der Akku.

2. Der Akku ist heiß. Lass es abkühlen.

3. Verbindungsfehler. Batterie wieder einsetzen und neu starten.

Bedienfeld blinkt orange (bei gehaltenem Kupplungsgriff)

1. Möglicherweise sind die Messer oder das Getriebe blockiert.

Entfernen Sie die Klingen, um eingeklemmte Steine zu lösen.

2. Start schlägt fehl. Maschine ausschalten und neu starten.

Allgemeine Vorsichtsmaßnahmen

1. Geräuschpegel von mehr als 85 dB(A) sind bei längerer

Dauer gesundheitsschädlich. Tragen Sie bei der Arbeit mit dem Gerät immer einen Gehörschutz.

2. Eine weitere Senkung des Geräuschpegels erreichen

Sie, wenn Sie das Gerät nur im Freien betreiben.

3. Der Schwingungspegel lässt sich durch festes Anfassen

des Lenkers reduzieren.

4. Das Gerät ist relativ laut. Arbeiten Sie deshalb nur

tagsüber mit dem Gerät.

5. Tragen Sie enganliegende Arbeitsbekleidung, robuste

Arbeitshandschuhe, einen Gehörschutz sowie Schuhe mit trittsicheren Sohlen und Stahlkappen.

6. Machen Sie alle 2 Stunden eine Pause.

7. Ein abgenutzter Riemen darf nur von einem autorisierten

Händler ersetzt gewartet werden. Standard-Gewährleistungsbedingungen Die Gewährleistungsfrist beträgt zwei Jahre für private Endanwender in EU-Ländern. Bei kommerzieller Nutzung beträgt die Gewährleistungsfrist nur ein Jahr. Die Gewährleistung deckt Material- und/oder Herstellungsfehler ab. Einschränkungen und Anforderungen Normaler Verschleiß und Austausch von Verschleißteilen fallen NICHT unter die Gewährleistungsregelung. Verschleißteile, die NICHT über einen Zeitraum von mehr als 12 Monaten abgedeckt sind:

• Akku: Wird der Akku nicht ordnungsgemäß gelagert (d. h. frostfrei und alle 3 Monate geladen), kann die Haltbarkeit nur für 6 Monate garantiert werden. Die Gewährleistung erstreckt sich NICHT über Schäden/Mängel hervorgerufen durch:

• Mangelnde Wartung und Instandhaltung

• Strukturelle Veränderungen

• Ungewöhnliche äußere Bedingungen

• Schäden an Karosserie, Mähdeck, Lenker usw.

• Unsachgemäße Verwendung oder Überladung

• Verwendung von nicht originalen Ersatzteilen.

• Andere Bedingungen, für die Texas nicht verantwortlich gemacht werden kann. Inwieweit es sich bei einem Schaden um einen Garantiefall handelt oder nicht, wird von einer autorisierten Fachwerkstatt entschieden. Ihre Einkaufsquittung gilt als Garantieschein, weshalb sie sorgfältig aufbewahrt werden sollte.

• Wir behalten uns das Recht vor, Bedingungen zu ändern und übernehmen keinerlei Haftung für Druckfehler19
