Caractéristiques	Détails
Type de produit	Chargeur de piles
Tension d'entrée	230 V AC
Tension de sortie	12 V DC
Courant de charge	18 A
Compatibilité des batteries	Plomb-acide, AGM, Gel
Fonctionnalités supplémentaires	Protection contre les surcharges, indicateur de charge
Dimensions	Compact, facile à transporter
Poids	Léger, adapté pour un usage domestique
Utilisation	Idéal pour recharger des batteries de véhicules et d'équipements
Maintenance	Vérifier régulièrement les câbles et les connexions
Sécurité	Utiliser dans un endroit sec, éviter les courts-circuits
Garantie	Vérifier les conditions auprès du revendeur

FOIRE AUX QUESTIONS - Gyslash 18.12 PL GYS

Comment savoir si le chargeur GYS Gyslash 18.12 PL fonctionne correctement ?

Vérifiez que le témoin lumineux s'allume lorsque vous branchez le chargeur à une prise électrique et que vous connectez les piles.

Que faire si le chargeur ne s'allume pas ?

Assurez-vous que le chargeur est correctement branché et que la prise fonctionne. Essayez de brancher un autre appareil dans la même prise pour vérifier.

Le chargeur fait un bruit étrange, que dois-je faire ?

Débranchez immédiatement le chargeur et vérifiez qu'il n'y a pas de dommages visibles. Contactez le service client si le bruit persiste.

Puis-je utiliser le GYS Gyslash 18.12 PL pour charger des piles de différents types ?

Ce chargeur est conçu pour charger des batteries plomb-acide. Ne l'utilisez pas pour des types de batteries non compatibles.

Combien de temps faut-il pour charger complètement une batterie ?

Le temps de charge dépend de la capacité de la batterie. En général, cela peut prendre entre 4 et 12 heures.

Que faire si la batterie ne se charge pas correctement ?

Vérifiez que la batterie est en bon état. Si la batterie est endommagée ou trop ancienne, elle peut ne pas se charger correctement.

Est-ce que le chargeur a une fonction de protection contre la surcharge ?

Oui, le GYS Gyslash 18.12 PL est équipé d'une protection contre la surcharge pour éviter d'endommager la batterie.

Comment nettoyer le chargeur pour assurer un bon fonctionnement ?

Débranchez le chargeur et utilisez un chiffon doux et sec pour nettoyer l'extérieur. Évitez d'utiliser des produits chimiques agressifs.

Où puis-je trouver la garantie du produit ?

La garantie est généralement incluse dans le manuel d'utilisation. Vous pouvez également consulter le site web de GYS pour plus d'informations.

Comment contacter le service client pour des problèmes techniques ?

Vous pouvez contacter le service client GYS par téléphone ou via leur site web pour obtenir de l'aide concernant votre chargeur.

MODE D'EMPLOI Gyslash 18.12 PL GYS

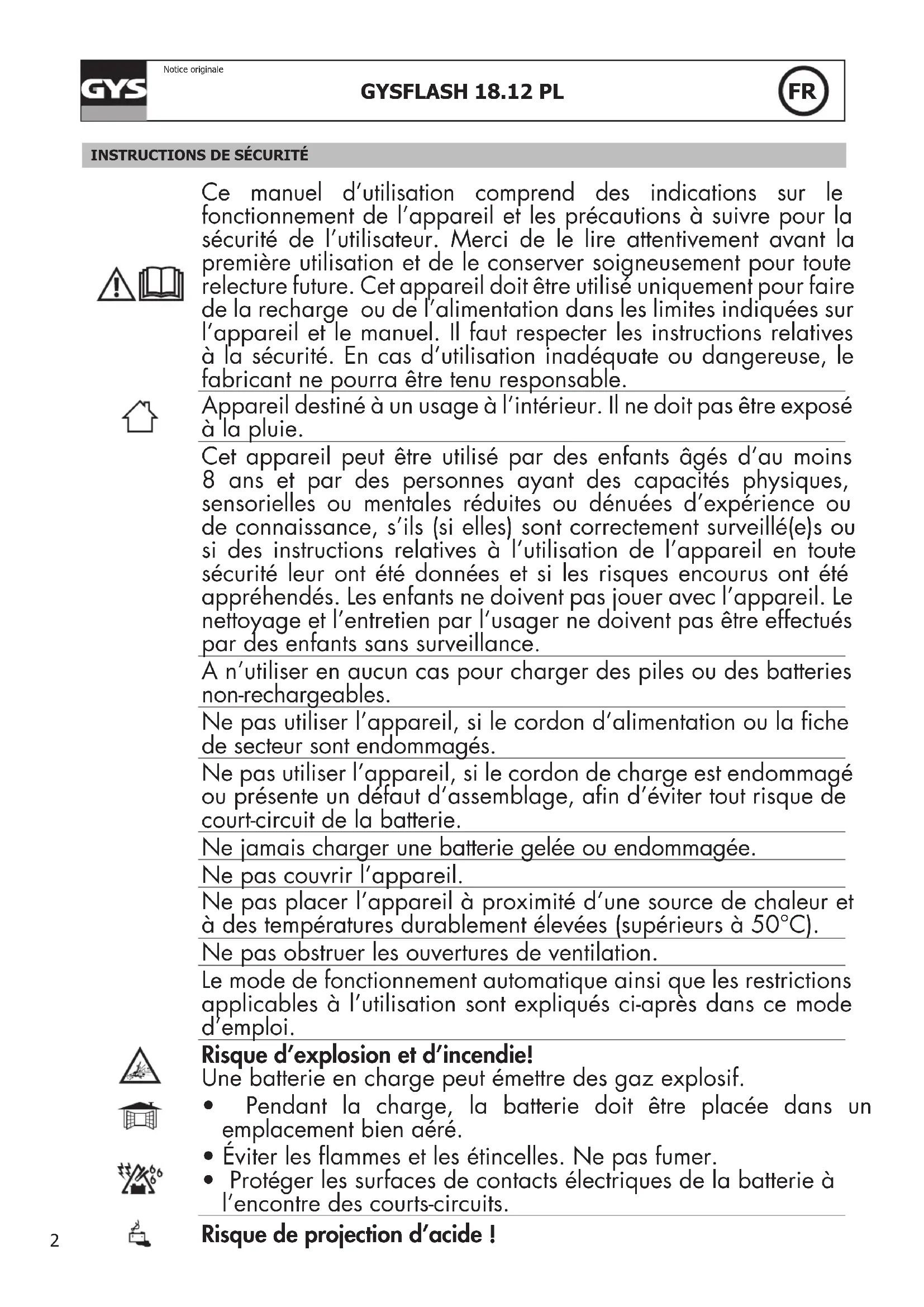

Ce manuel d'utilisation comprend des indications sur le fonctionnement de l'appareil et les précautions à suivre pour la sécurité de l'utilisateur. Merci de le lire attentivement avant la première utilisation et de le conserver soigneusement pour toute relecture future. Cet appareil doit être utilisé uniquement pour faire de la recharge ou de l'alimentation dans les limites indiquées sur l'appareil et le manuel. Il faut respecter les instructions relatives à la sécurité. En cas d'utilisation inadéquate ou dangereuse, le fabricant ne pourra être tenu responsable.

Appareil destiné à un usage à l'intérieur. Il ne doit pas être exposé à la pluie.

Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

A n'utiliser en aucun cas pour charger des piles ou des batteries non-rechargeables.

Ne pas utiliser l'appareil, si le cordon d'alimentation ou la fiche de secteur sont endommagés.

Ne pas utiliser l'appareil, si le cordon de charge est endommagé ou présente un défaut d'assemblage, afin d'éviter tout risque de court-circuit de la batterie.

Ne jamais charger une batterie gelée ou endommagée.

Ne pas couvrir l'appareil.

Ne pas placer l'appareil à proximité d'une source de chaleur et à des températures durablement élevées (supérieurs à 50°C).

Ne pas obstruer les ouvertures de ventilation.

Le mode de fonctionnement automatique ainsi que les restrictions applicables à l'utilisation sont expliqués ci-après dans ce mode d'emploi.

Risque d'explosion et d'incendie!

Une batterie en charge peut émettre des gaz explosif.

• Pendant la charge, la batterie doit être placée dans un emplacement bien aéré.
• Éviter les flammes et les étincelles. Ne pas fumer.
• Protéger les surfaces de contacts électriques de la batterie à l'encontre des courts-circuits.

Risque de projection d'acide !

• Porter des lunettes et des gants de protection.
• En cas de contact avec les yeux ou la peau, rincer immédiatement à l'eau et consulter un médecin sans tarder.

Connexion / déconnexion :

• Déconnecter l'alimentation avant de brancher ou de débrancher les connexions sur la batterie.
• La borne de la batterie non reliée au châssis doit être connectée la première. L'autre connexion doit être effectuée sur le châssis loin de la batterie et de la canalisation de combustible. Le chargeur de batterie doit alors être raccordé au réseau.
• Après l'opération de charge, débrancher le chargeur de batterie du réseau puis retirer la connexion du châssis et enfin la connexion de la batterie, dans l'ordre indiqué.

Raccordement :

• Appareil de classe I
• Cèt appareil doit être raccordé à un socle de prise de courant relié à la terre.
• Le raccordement au réseau d'alimentation doit être effectué conformément aux règles d'installation nationales.

Entretien :

• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
• L'entretien doit être effectué que par une personne qualifiée.
• Avertissement ! Débrancher toujours la fiche de la prise secteur avant d'effectuer des travaux sur l'appareil.
• N'utiliser en aucun cas des solvants ou autres produits nettoyants agressifs.
• Nettoyer les surfaces de l'appareil à l'aide d'un chiffon sec.

Réglementation :

• Appareil conforme aux directives européennes.
• La déclaration de conformité est disponible sur notre site internet.
• Marque de conformité EAC (Communauté économique Eurasienne)
• Matériel conforme aux exigences britanniques. La déclaration de conformité britannique est disponible sur notre site (voir à la page de couverture).
• Appareil conforme aux normes Marocaines.
• La déclaration C_ (CMIM) de conformité est disponible sur notre site internet.

Mise au rebut :

- Ce matériel fait l'objet d'une collecte sélective. Ne pas jeter dans une poubelle domestique.

DESCRIPTION GENERALE

Le GYSFLASH 18.12 PL est idéal pour recharger la plupart des batteries au plomb (Gel, AGM, Liquide, ...) et lithium de type Lithium Fer Phosphate (LFP / LiFePO4).

Ce chargeur est parfaitement adapté à la charge de :

• Batteries plomb 12 V (6 éléments en série) de 15 Ah à 270 Ah.
• Batteries LFP 12 V (4 éléments en série) de 7 Ah à 270 Ah.

Le Gysflash 18.12 PL est équipé d'une fonction qui :

• lors d'une charge de batterie au plomb, adapte automatiquement la tension de sortie en fonction de la température de l'air ambiante. Cet ajustement permet d'avoir une recharge de batterie au plomb très précise adaptée à la température ambiante.
• lors d'une charge de batterie lithium, interdit la charge si la température ambiante est en dessous de 3°C.

Dans les deux cas, l'ajustement peut durer entre 1 et 10 minutes avant que la charge ne démarre ou que le chargeur ne se mette en défaut.

CALIBRAGE CABLE

Procédure permettant de calibrer les câbles de charge de l'appareil, afin que le chargeur compense de manière optimale la chute de tension due aux câbles. Il est fortement recommandé de réaliser cette procédure à chaque modification des câbles ou à chaque changement de câbles.

1. Avant de commencer, s'assurer que le chargeur est débranché de la prise secteur.

2. Mettre les extrémités des câbles de charge en court-circuit.

3. Appuyer simultanément sur les boutons

1. Brancher la prise secteur tout en maintenant les deux boutons appuyés jusqu'à ce que le voyant OK ou ⚠️ s'allume.

Résultats :

• Voyant allumé: le calibrage s'est effectué correctement.
• Voyant allumé: calibrage échoué, débrancher la prise secteur et recommencer la procédure.
• Débrancher la prise secteur jusqu'à ce que le chargeur s'éteigne.

MISE EN ROUTE

1. Brancher le chargeur sur la batterie.
2. Brancher le chargeur sur la prise secteur (réseau monophasé 220-240Vac 50-60Hz).
3. Sélectionner le mode en appuyant sur le bouton et le courant de charge en appuyant sur le bouton. Après environ cinq secondes, la charge se lance automatiquement.
4. Durant la charge, l'appareil indique l'état d'avancement de la charge. Lorsque le voyant OK clignote, la batterie est prête à démarrer le moteur. Et lorsque le voyant Oreste allumé, la batterie est entièrement chargée.
5. La charge peut être interrompue à tout moment en débranchant la prise secteur ou en appuyant sur le bouton MODE
6. Après l'opération de charge, débrancher le chargeur du réseau puis retirer les connexions de la batterie.

MODES DE CHARGE

- Description des Modes et Courants de charge :

Mode CHARGE Plomb (14.6 V/18A) :

Mode destiné à la charge de batteries 12 V au plomb de 15 Ah à 270Ah. Cycle de charge automatique sept étapes.

Mode CHARGE Lithium (14.4 V/18A) :

Mode destiné à la charge de batteries 12 V au lithium de 7 Ah à 270 Ah. Cycle de charge automatique en huit étapes.

Certaines batteries lithium intègrent une protection UVP (Under Voltage Protection) qui déconnecte la batterie en cas de décharge profonde. Cette protection empêche le chargeur de détecter la batterie. Afin que le Gysflash 18.12 PL puisse charger la batterie, il faut désactiver la protection UVP. Pour cela, placer le chargeur en mode de charge Lithium, puis appuyer 10 secondes sur le bouton MODE. Le chargeur va alors désactiver la protection UVP et lancer automatiquement la charge.

Courant de charge 7 / 12 / 18A :

7 12 18 A Sélection permettant d'optimiser le courant de charge en fonction du type de batterie (plomb ou lithium) et de sa capacité.

Courant de charge 7 A 12		A 18 A
Capacité de la batterie	Pb 15	50 Ab 50	80 Ah 80	270 Ah
	LFP	7 12 Ah(21 86 Ah EqPb*)	12 20 Ah(36 60 Ah EqPb*)	20 270 Ah(60 810 Ah EqPb*)

*Equivalent batterie plomb : Une batterie lithium possède de meilleures performances de démarrage (CCA) qu'une batterie au plomb. C'est pourquoi certains fabricants de batteries au lithium indiquent l'équivalent batterie plomb (EqPb) qui correspond à la capacité qu'aurait une batterie au plomb ayant les mêmes performances de démarrage. Par exemple, une batterie LFP de 10 Ah aura les mêmes performances de démarrage qu'une batterie au plomb d'environ 30 Ah.

Mode SHOWROOM (13.7 V / 18A) :

Mode destiné à compenser jusqu'à 18A le courant consommé sur la batterie de véhicules de démonstration en délivrant une tension stabilisée à 13.7 V. Ce mode est adapté aux batteries plomb et aux batteries lithium.

Option permettant d'utiliser le chargeur comme une alimentation stabilisée dont la tension est régulée à 13.7 V et délivrant jusqu'à 18A. Ce mode peut être utilisé sans batterie.

Pour sélectionner cette option, placer le chargeur en mode Showroom et appuyer sur

MODE ▶ jusqu'à ce que le voyant clignote.

Lorsque le voyant est allumé, la tension est correctement régulée. Si le voyant clignote, cela signifie que le courant consommé sur la batterie est supérieur au courant maximum délivré par le chargeur (18 A) et que la batterie est susceptible de se décharger à terme.

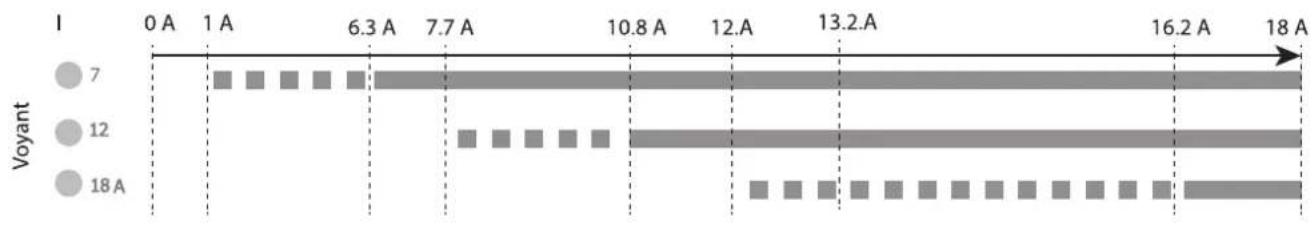

Le courant délivré par le chargeur est indiqué au moyen des voyants 7 12 18 A

• Courbe de charge Plomb :

Le GYSflash 18.12 PL utilise une courbe de charge Plomb évoluée en 7 étapes qui garantit les performances optimales de votre batterie au plomb.

Analyse de l'état de la batterie (niveau de charge, inversion de polarité, mauvaise batterie connectée...)

Étape 2 : Récupération (7 - 3 A / 12 - 4 A / 18 A - 6 A)

Algorithm de récupération des éléments endommagés suite à une décharge profonde.

Étape ③ : Test

Test de batterie sulfatée

Étape 5 : Charge (● 7 - 7 A / ● 12 - 12 A / ● 18 A - 18 A)

Charge rapide à courant maximum permettant d'atteindre 80% du niveau de charge.

Étape 6 : Absorption (14.6 V)

Charge à tension constante pour amener le niveau de charge à 100%.

Étape 7 : Maintien de charge (13.6 V)

Maintien du niveau de charge de la batterie à son maximum.

Étape 4 : Désulfatation (15.8 V)

Algorithm de désulfatation de la batterie.

• Courbe de charge Lithium :

Le GYSflash 18.12 PL utilise une courbe de charge Lithium évoluée en 8 étapes qui garantit les performances optimales de votre batterie LFP.

Étape 1 : Analyse

Analyse de l'état de la batterie (niveau de charge, inversion de polarité, mauvaise batterie connectée...)

Étape 5 : Test

Test de conservation de charge.

Étape 2 : Récupération (● 7 - 1 A / ● 12 - 1.6 A / ● 18 A - 1.8 A)

Algorithm de récupération suite à une décharge profonde.

Étape 6 : Complément

Charge à courant réduit permettant d'atteindre 100% du niveau de charge.

Étape ③ : Charge (● 7 - 7A / ● 12 - 12A / ● 18A - 18A)

Charge rapide à courant maximum permettant d'atteindre 90% du niveau de charge.

Étape 7 : Egalisation / équilibrage (14.4 V)

Equilibrage des cellules de la batterie

Étape 4 : Absorption (13.8 V)

Charge à tension constante pour amener le niveau de charge à 98%.

Étape 8 : Maintien de charge (13.8 V)

Maintien du niveau de charge de la batterie à son maximum avec charge de maintenance tous les 10 jours.

• Temps de charge estimé :

Courant de charge	Plomb Lithium
	7		12		18 A
Capacité de la batterie	15 Ah 50	Ah 50	Ah 80 Ah	80 Ah 1	30 Ah 27	0 Ah 7 Ah	12 Ah 12
Temps de charge0% >>> 90%	2 h	7 h	4 h	6 h	4 h	7 h	14 h

● 7		● 12		● 18 A
20 Ah	20 Ah	130 Ah	270 Ah
1h	2h	1h	2h	1h	7h	14h

- Protections :

Le GYSFLASH 18.12 PL possède un ensemble de dispositifs le protégeant contre les courts circuits et inversion de polarité. Il dispose d'un système qui évite toute étincelle lors du branchement du chargeur sur la batterie. Ce chargeur est à double isolation et est compatible avec l'électronique des véhicules.

Le GYSFLASH 18.12 PL est équipé d'un capteur de température intégré qui lui permet d'adapter son courant de charge en fonction de la température ambiante afin d'éviter toute surchauffe de l'électronique interne.

	Anomalies Causes Remèdes
1	Le voyant ^[48KW] note.	Inversion de polaritéTension batterie trop élevéePinces en court-circuit	Vérifier que les pinces sont correctement connectéesVérifier qu'il s'agit bien d'une batterie 12 V
2	Le voyant ^ allumé.	Echec lors de la charge, batterie non récupérableTempérature externe trop basse pour charger une batterie LFP	Changer de batterie et appuyer surMODEpour relancer une chargeCharger la batterie LFP dans un endroit tempéré ou appuyer sur le boutonMODE
3	Le voyant ^[60KA] te allumé même après un appui sur le boutonMODE	Défaut thermique	Température environnante trop élevée (>50°C), aérer le local et laisser le chargeur se refroidir
4	Le voyant ^ note.	Chargeur en veille	Appuyer sur le boutonMOPCou connecter une batterie au chargeur pour sortir de la veille
5	Le voyant ^[83ZS] te allumé.	Charge interrompue en appuyant sur le boutonMODE	Appuyer de nouveau surpour relancer la charge

La garantie couvre tous défauts ou vices de fabrication pendant 2 ans, à compter de la date d'achat (pièces et main d'œuvre).

La garantie ne couvre pas :

• Toutes autres avaries dues au transport.
• L'usure normale des pièces (Ex. : câbles, pinces, etc.).
• Les incidents dus à un mauvais usage (erreur d'alimentation, chute, démontage).
• Les pannes liées à l'environnement (pollution, rouille, poussière).

En cas de panne, retourner l'appareil à votre distributeur, en y joignant :

• un justificatif d'achat daté (ticket de sortie de caisse, facture....)
• une note explicative de la panne.
