GEBRUIKSAANWIJZING Gyslash 18.12 PL GYS

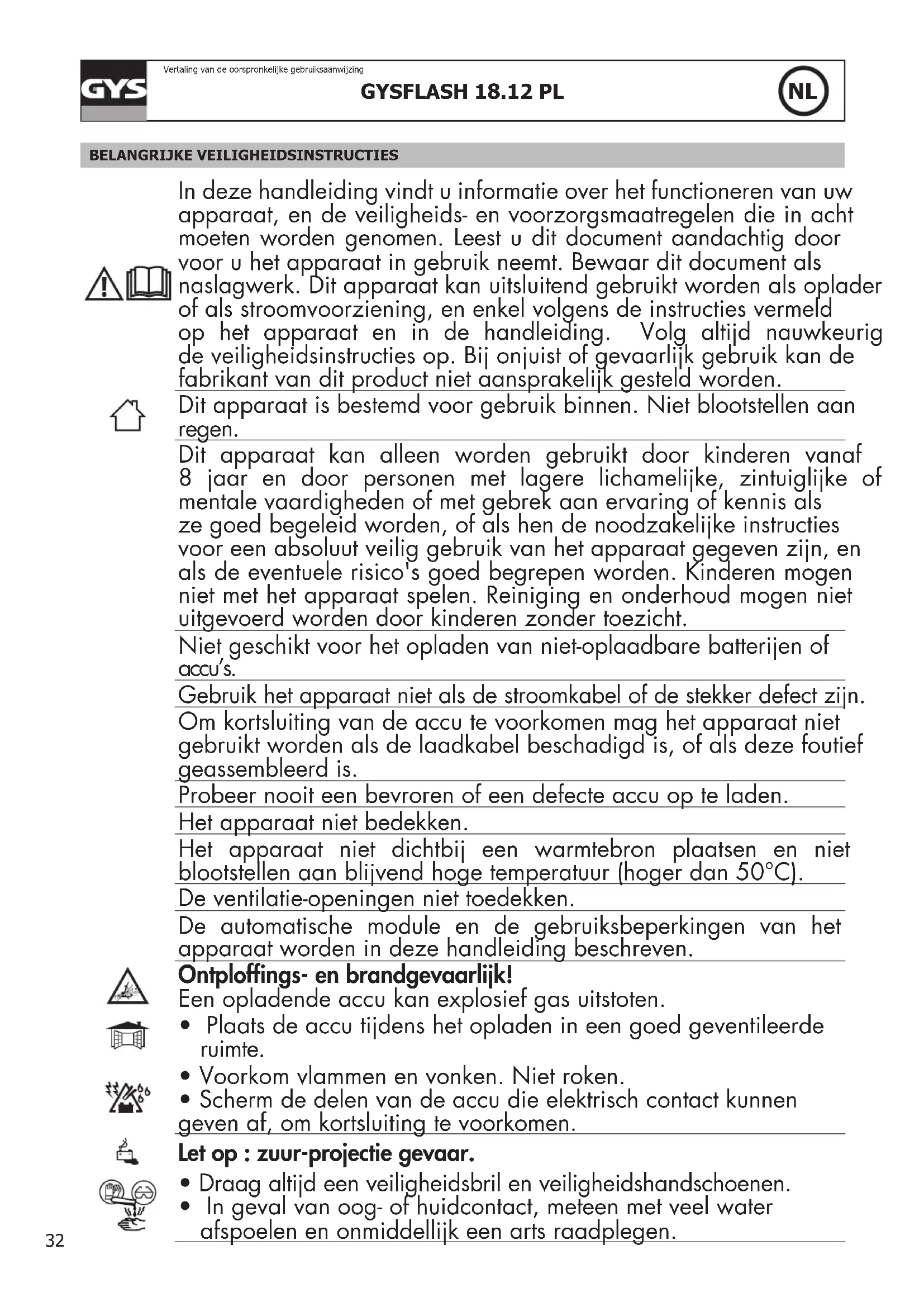

In deze handleiding vindt u informatie over het functioneren van uw apparaat, en de veiligheids- en voorzorgsmaatregelen die in acht moeten worden genomen. Leest u dit document aandachtig door voor u het apparaat in gebruik neemt. Bewaar dit document als naslagwerk. Dit apparaat kan uitsluitend gebruikt worden als oplader of als stroomvoorziening, en enkel volgens de instructies vermeld op het apparaat en in de handleiding. Volg altijd nauwkeurig de veiligheidsinstructies op. Bij onjuist of gevaarlijk gebruik kan de fabrikant van dit product niet aansprakelijk gesteld worden.

Dit apparaat is bestemd voor gebruik binnen. Niet blootstellen aan regen.

Dit apparaat kan alleen worden gebruikt door kinderen vanaf 8 jaar en door personen met lagere lichamelijke, zintuiglijke of mentale vaardigheden of met gebrek aan ervaring of kennis als ze goed begeleid worden, of als hen de noodzakelijke instructies voor een absoluut veilig gebruik van het apparaat gegeven zijn, en als de eventuele risico's goed begrepen worden. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mogen niet uitgevoerd worden door kinderen zonder toezicht.

Niet geschikt voor het opladen van niet-oplaadbare batterijen of accu's.

Gebruik het apparaat niet als de stroomkabel of de stekker defect zijn. Om kortsluiting van de accu te voorkomen mag het apparaat niet gebruikt worden als de laadkabel beschadigd is, of als deze foutief geassembleerd is.

Probeer nooit een bevroren of een defecte accu op te laden.

Het apparaat niet bedekken.

Het apparaat niet dichtbij een warmtebron plaatsen en niet blootstellen aan blijvend hoge temperatuur (hoger dan 50°C).

De ventilatie-openingen niet toedekken.

De automatische module en de gebruiksbeperkingen van het apparaat worden in deze handleiding beschreven.

Ontploffings- en brandgevaarlijk!

Een opladende accu kan explosief gas uitstoten.

• Plaats de accu tijdens het opladen in een goed geventileerde ruimte.
• Voorkom vlammen en vonken. Niet roken.
• Scherm de delen van de accu die elektrisch contact kunnen geven af, om kortsluiting te voorkomen.

Let op : zuur-projectie gevaar.

• Draag altijd een veiligheidsbril en veiligheidshandschoenen.
• In geval van oog- of huidcontact, meteen met veel water afspoelen en onmiddellijk een arts raadplegen.

Aansluiten / Afkoppelen :

• Schakel de stroomvoorziening uit voordat u de accu aansluit of loskoppelt.
• De aansluitklem van de accu die niet met het chassis is verbonden moet als eerste aangesloten worden. De andere verbinding moet plaats vinden op het chassis, ver van de accu en van de brandstofkanalisering. De acculader moet vervolgens op het net aangesloten worden.
• Koppel, na het beëindigen van de laadprocedure, eerst de acculader van de netspanning los. Koppel daarna de aansluiting op het chassis los, en pas daarna de verbinding met de accu. Respecteer altijd de juiste volgorde.

Aansluiten :

• Apparaat klasse I
• Dit apparaat moet aangesloten aan de netspanning met een geaard stopcontact.
• De aansluiting op de netspanning moet conform de nationale regelgeving gebeuren.

Onderhoud :

• Als de voedingskabel beschadigd is moet deze vervangen worden door de fabrikant, diens reparatie-dienst of een gelijkwaardig gekwalificeerde technicus, om zo gevaarlijke en risico-volle situaties te voorkomen.
• Het onderhoud dient uitsluitend door een gekwalificeerde onderhoudsmonteur te gedaan te worden.
• Waarschuwing! Altijd de stekker uit het stopcontact halen alvorens eventuele onderhoudswerkzaamheden te verrichten.
• Nooit oplosmiddelen of andere agressieve schoonmaakmiddelen gebruiken.
• De oppervlaktes van het apparaat reinigen met een droge doek.

Richtlijnen

• Apparaat voldoet aan de Europese richtlijnen.
• Het certificaat van overeenstemming is te vinden op onze internet site.
• Merkteken conform EAC (Euraziatische Economische Gemeenschap)
• Materiaal conform aan de Britse eisen. De Britse verklaring van overeenkomt is beschikbaar op onze website (zie omslagpagina).
• Dit materiaal voldoet aan de Marokkaanse normen.
• De verklaring C_ (CMIM) van overeenstemming is beschikbaar op onze internet site (vermeld op de omslag)

Afvalverwerking

- Afzonderlijke inzameling vereist. Niet met het huishoudelijke afval wegwerpen.

ALGEMENE OMSCHRIJVING

De GYSFLASH 18.12 PL is ideaal voor het opladen van de meeste soorten lood-accu's (Gel, AGM, Vloeibaar, ....) en lithium accu's, type (LFP / LiFePO4) accu's. Deze lader is perfect geschikt voor het laden van :

• 12 V Lood-accu's (6 elementen in serie) van 15 Ah tot 270 Ah.
• LFP 12 V accu's (4 elementen in serie) van 7 Ah tot 270 Ah.

De Gysflash 18.12 PL is uitgerust met een functie die :

• tijdens het opladen van een loodzuur accu de uitgaande spanning automatisch aanpast aan de omgevingstemperatuur. Dankzij deze functie zal de loodzuur accu zeer precies en volledig aangepast aan de omgevingstemperatuur worden opgeladen.
• tijdens het laden van een lithium accu het opladen blokkeert als de omgevingstemperatuur lager is dan 3°C.

In de twee gevallen kan het tussen 1 en 10 minuten duren voordat het laden opstart of de lader zichzelf uitschakelt.

CALIBRAGE CABLE

Procedure waarmee de laadkabels van het apparaat gekalibreerd kunnen worden, zodat de lader optimaal de daling van de spanning die wordt veroorzaakt door de kabels kan compenseren. Het wordt sterk aanbevolen om deze procedure uit te voeren na iedere wijziging van de kabels, en elke keer wanneer de kabels vervangen worden.

1. Voordat u begint, moet u zich ervan verzekeren dat de lader van de netspanning afgekoppeld is.

2. Creëer een kortsluiting op de laadkabel (sluit de rode klem aan op de zwarte klem).

3. Druk tegelijkertijd op de knoppen en .

BATTERY SELECTION

1. Koppel het apparaat weer aan de netspanning en houd tegelijkertijd de twee knoppen ingedrukt, totdat het lampje gaat branden. Resultaten :

• Lampje gaat branden : de kalibratie is correct verlopen.
• Lampje brandt : het kalibreren is mislukt, koppel het apparaat van de netspanning af en herstart de procedure.
• Haal de stekker uit het stopcontact totdat de lader uitgaat.

OPSTARTEN

1. Sluit de acculader aan op de accu.
2. Sluit de acculader aan op een stopcontact (enkel fase netwerk, 220-240Vac 50-60 Hz).
3. Kies de module door op knop te drukken, en de laadstroom door op knop te drukken. Na ongeveer
   vijf seconden start het laden automatisch op. De lader zal standaard opstarten in de module die het laatst gebruikt is, met uitzondering van de optie supply.
4. Tijdens het opladen geeft het apparaat het laadniveau aan. Wanneer het lampje OK knippert, is de accu gereed om de motor op te starten. En wanneer het lampje Clijft branden is de accu volledig opgeladen.
5. Het opladen kan op ieder gewenst moment onderbroken worden, door de stekker uit het stopcontact te halen of door op knop MODE te drukken.
6. Koppel, na afloop van het laadproces, eerst de acculader van de netspanning af. Koppel daarna de aansluitingen op de accu los.

LAAD MODULES

- Beschrijving van de Laadmodules en de Laadstroom :

Module LADEN Lood (14.6 V/18A) :

Module bestemd voor het laden van 12 V loodaccu's van 15 Ah tot 270 Ah. Automatische laadcyclus in zeven stappen.

Module LADEN Lithium (14.4 V/18A) :

Module bestemd voor het laden van 12 V lithium accu's van 7 Ah tot 270 Ah. Automatische laadcyclus in acht stappen.

Bepaalde lithium accu's beschikken over een UVP (Under Voltage Protection), die de accu in geval van diepe ontlading uitschakelt. Vanwege deze beveiliging lukt het de lader niet om de accu detecteren. De UVP functie moet in dit geval uitgeschakeld worden, zodat de GYSFLASH 18.12 PL de accu kan opladen. Plaats hiertoe de lader in de Lithium laadmodule, en druk vervolgens 10 seconden lang op de knop MDe lader zal de UVP beveiliging deactiveren en automatisch het laden opstarten.

Laadstroom 7 / 12 / 18A :

7 12 18 A Deze keuze maakt het mogelijk de laadstroom te optimaliseren, naar gelang het type accu (lood of lithium) en de capaciteit van de accu.

Laadstroom 7 A 12 A 18 A
Capaciteit van de accu	Pb 15	50 Ab 50 80 Ah	80 270 Ah
	LFP	7 12 Ah(21 36 Ah EqPb*)	12 20 Ah 20(36 60 Ah EqPb*)	270 Ah(60 810 Ah EqPb*)

*Equivalent loodzuur accu : Een lithium accu heeft betere startcapaciteiten (CCA) dan een loodzuur accu. Daarom geven sommige fabrikanten van lithium accu's het equivalent van een loodzuur accu (EqPb) aan : de capaciteit die een loodzuur accu zou hebben met dezelfde startcapaciteit. Bijvoorbeeld : een LFP accu van 10Ah zal dezelfde start-capaciteit hebben als een loodzuur accu van ongeveer 30 Ah.

SHOWROOM Module (13.7 V / 18 A) :

Module bestemd voor het compenseren tot 18 A van de verbruikte stroom op de accu van het demonstratie-voertuig, door het leveren van een gestabiliseerde spanning van 13.7 V. Deze module is geschikt voor lood-accu's en lithium accu's.

Supply Optie (13.7 V / 18 A) :

Optie die het mogelijk maakt om de lader te gebruiken als een gestabiliseerde voeding waarvan de spanning is gereguleerd op 13.7 V, en die tot 18 A levert. Deze module kan gebruikt worden zonder accu.

Om deze module te kiezen : plaats de lader in de Showroom module, en druk op MODE totdat het lampje knippert.

Wanneer het lampje brandt, is de spanning correct afgesteld. Wanneer het lampje knippert, betekent dit dat de stroom die verbruikt wordt door de accu hoger is dan de maximaal door de lader aangeleverde stroom (18 A), en dat de accu dus op den duur leeg zal raken.

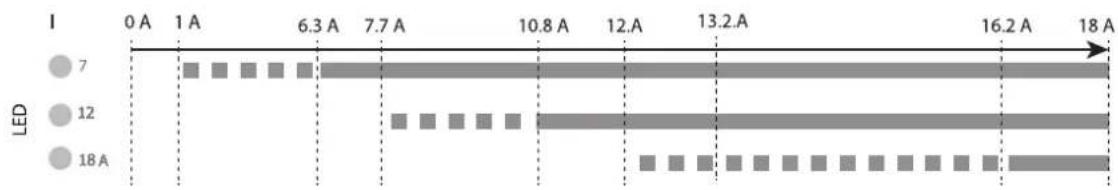

De door de lader geleverde stroom wordt aangegeven met lampjes 7 12 18 A

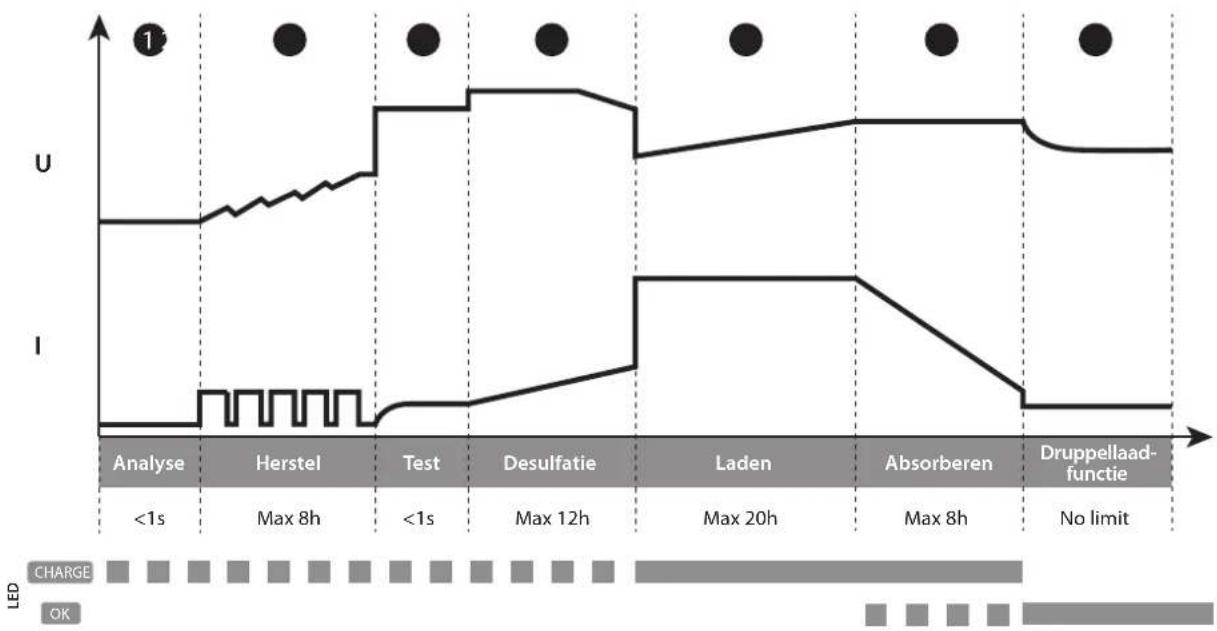

De GYSflash 18.12 PL gebruikt een geëvolueerde Lood laadcurve in 7 stappen, die de optimale prestaties van uw lood-accu garandeert.

Stap 1 : Analyse

Analyse van de staat van de accu (laadniveau, ompoling, verkeerde accu aangesloten...)

Stap 5 : Laden (● 7 - 7 A / ● 12 - 12 A / ● 18 A - 18 A)

Snel laden met maximale stroom, voor het bereiken van 80% van het laadniveau.

Stap 2 : Herstel (● 7 - 3 A / ● 12 - 4 A / ● 18 A - 6 A)

Algoritme herstel van de beschadigde elementen als gevolg van een diepe ontlading.

Stap 6 : Absorberen (14.6 V)

Laden met constante spanning, om de accu 100% op te laden.

Stap ③ : Test

Test gesulfateerde accu.

Stap 7 : Druppellaadfunctie (13.6 V)

Handhaving van het maximale laadniveau van de accu.

Stap 4 : Desulfatie (15.8 V)

AAlgoritme desulfatie van de accu.

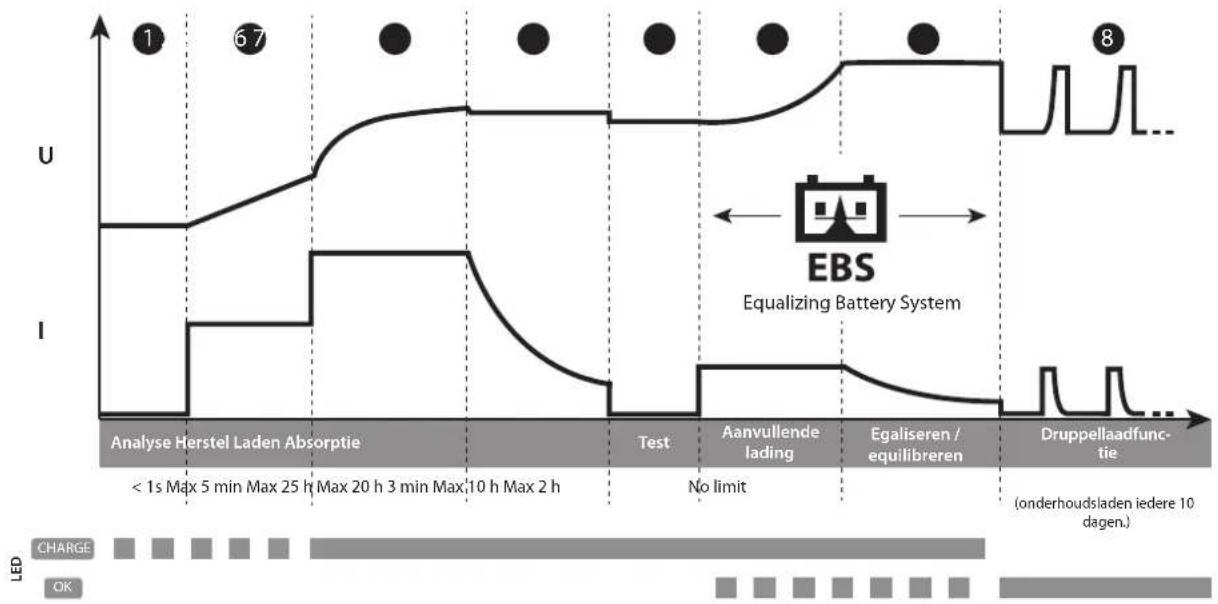

• Laadcurve Lithium :

De GYSflash 18.12 PL gebruikt een geëvolueerde Lithium laadcurve in 8 stappen, die de optimale prestaties van uw LFP accu garandeert.

Stap 1 : Analyse

Analyse van de staat van de accu (laadniveau, ompoling, verkeerde accu aangesloten...)

Stap 5 : Test

Test het behoud van de laadcapaciteit.

Stap 2 : Herstel (● 7 - 1 A / ● 12 - 1.6 A / ● 18 A - 1.8 A)

Algoritme herstel als gevolg van een diepe ontlading.

Stap 6 : Aanvullende lading

Laden met beperkte stroom, om 100% van het laadniveau te bereiken.

Stap 3 : Laden (● 7 - 7A / ● 12 - 12A / ● 18A - 18A)

Snel laden met een maximale stroom, voor het bereiken van 90% van het laadniveau.

Stap 7 : Egaliseren / equilibreren (14.4 V)

Equilibreren van de cellen van de accu

Stap 4 : Absorptie (13.8 V)

Laden met constante spanning, om het laadniveau naar 98% te brengen.

Stap 8 : Druppellaadfunctie (13.8 V)

Handhaven van het maximum laadniveau van de accu met onderhoudsladen iedere 10 dagen.

• Geschatte laadtijd :

Laadstroom	Lood
	7		12		18 A
Capaciteit van de accu	15 Ah	50 Ah	50 Ah	80 Ah	80 Ah	130 Ah	270 Ah
Laadtijd0% >>> 90%	2 h	7 h	4 h	6 h	4 h	7 h	14 h

Lithium
7		12		18 A
7 Ah	12 Ah	12 Ah	20 Ah	20 Ah	130 Ah	270 Ah
1h	2h	1h	2h	1h	7h	14h

- Beveiligingen :

De GYSFLASH 18.12 PL beschikt over een reeks van beveiligingen tegen kortsluiting en onpoling. Het apparaat beschikt over een systeem dat vonkvorming tijdens het aankoppelen van de acculader op de accu voorkomt. De lader heeft een dubbele isolatie en is compatibel met auto-elektronica.

De GYSFLASH 18.12 PL is uitgerust met een geïntegreerde temperatuur-sensor, die het apparaat in staat stelt om de laadstroom aan te passen aan de omgevingstemperatuur, om zodoende oververhitting van de interne elektronica te voorkomen.

AFWIJKINGEN, OORZAKEN, OPLOSSINGEN

	Afwijkingen Oorzaken Oplossingen
1	Het lampje	OmpolingTe hoge accu-spanningKortsluiting klemmen	Controleer of de klemmen correct aangesloten zijnControleer of de accu een 12 V accu is
2	Het lampje	Opladen mislukt, accu onherstelbaar beschadigd.Omgevingstemperatuur is te laag om een LFP accu te kunnen opladen	Vervang de accu en druk op som het laden te hervatten.Laden van een LFP accu in een gematigde omgeving of druk op de knop.
3	Het lampje druk op de	zelfs na een	Thermische fout
4	Het lampje	Lader op stand-by	Druk op de knop of sluit een accu op de acculader aan om de stand-by module te verlaten.
5	Het lampje	Opladen onderbroken door op de knop MODE te drukken.	Druk opnieuw op som het laden te hervatten.

GARANTIE

De garantie dekt alle gebreken en fabricagefouten gedurende twee jaar vanaf de aankoopdatum (onderdelen en arbeidsloon).

De garantie dekt niet :

• Alle overige schade als gevolg van vervoer.
• De gebruikelijke slijtage van onderdelen (Bijvoorbeeld : kabels, klemmen, enz.).
• Incidenten als gevolg van verkeerd gebruik (verkeerde elektrische voeding, vallen, ontmanteling).
• Gebreken ten gevolge van de gebruiksomgeving (vervuiling, roest, stof).

In geval van storing moet het apparaat teruggestuurd worden naar uw distributeur, samen met:

- Een gedateerd aankoopbewijs (betaalbewijs, factuur ...).

- Een beschrijving van de storing.
