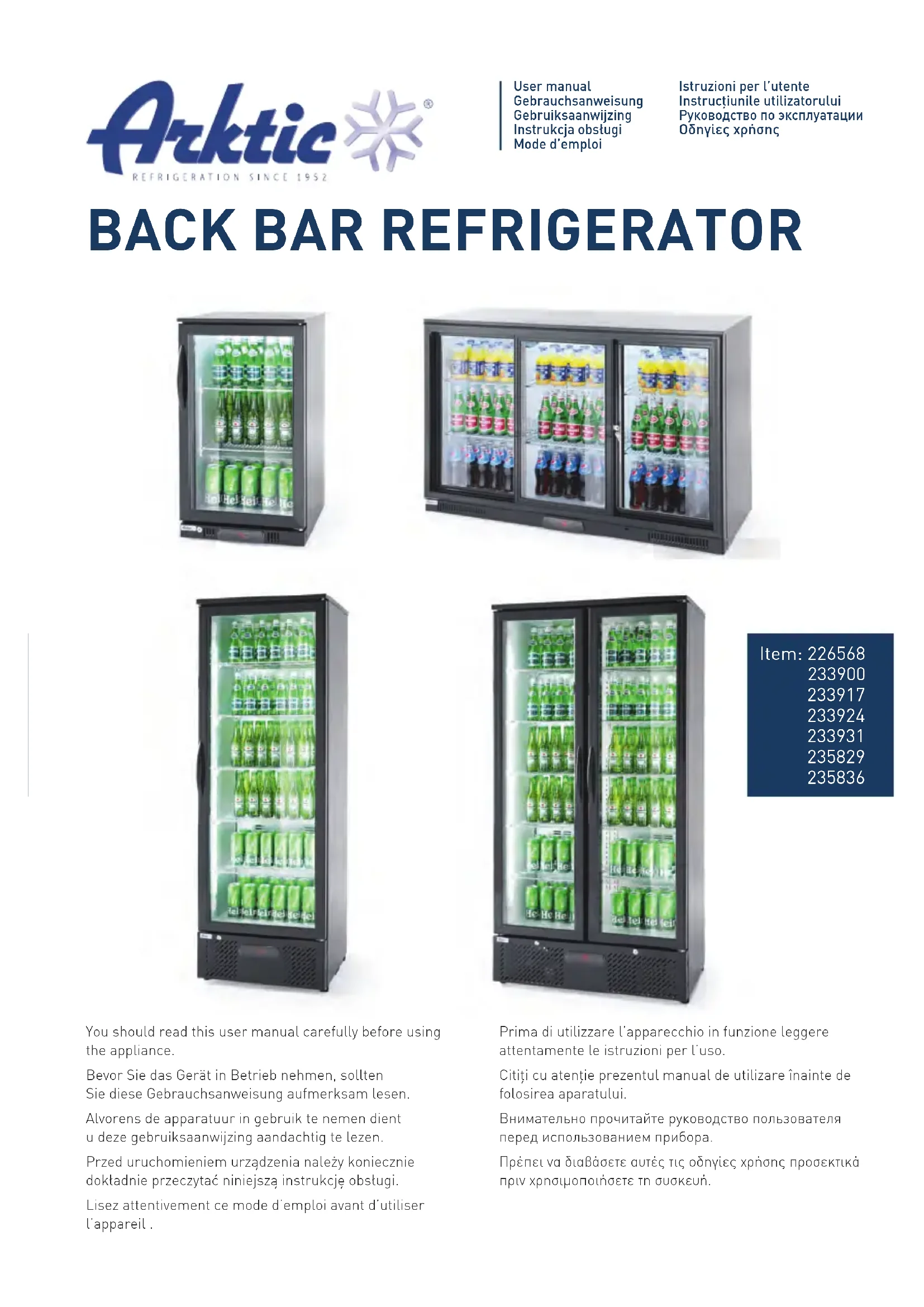

233924 - Réfrigérateur Arktic - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil 233924 Arktic au format PDF.
| Type de produit | Réfrigérateur professionnel pour boissons |
| Marque et modèle | Arktic 233924 |
| Dimensions (L x P x H) | 600 x 515 x 1820 mm |
| Poids net | 77 kg |
| Alimentation électrique | 220-240 V ~ 50 Hz, 1.0 A |
| Classe de protection | Classe I (mise à la terre obligatoire) |
| Réfrigérant | R600a (80 g) – inflammable |
| Agent d’expansion | Cyclopentane – hautement inflammable |
| Classe climatique | N-ST (température ambiante 16 °C à 30 °C) |
| Capacité nette | 293 L |
| Plage de température | 2 °C à 10 °C (réglage recommandé 4 °C) |
| Nombre d’étagères | 5 (charge max. 8 kg par étagère) |
| Éclairage intérieur | LED 6 W, interruptible |
| Dégivrage | Automatique toutes les 6 heures |
| Niveau sonore | < 70 dB(A) |
| Classe énergétique | D |
| Porte | Verre, avec serrure et poignée |
| Utilisation | Professionnelle : stockage et exposition de boissons pré-refroidies |
| Nettoyage et entretien | Débrancher avant nettoyage ; surfaces lavables avec chiffon humide et détergent doux ; étagères lavables à la main ou au lave-vaisselle |
| Sécurité | Ne pas obstruer les grilles de ventilation ; ne pas utiliser de nettoyeur vapeur ; respecter distance de 10 cm autour de l’appareil |
| Pièces détachées et réparabilité | Réparations par personnel qualifié uniquement ; pièces d’origine recommandées |
| Garantie | 12 mois à compter de la date d’achat, sous réserve d’utilisation conforme |
FOIRE AUX QUESTIONS - 233924 Arktic
Questions des utilisateurs sur 233924 Arktic
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Réfrigérateur au format PDF gratuitement ! Retrouvez votre notice 233924 - Arktic et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 233924 de la marque Arktic.
MODE D'EMPLOI 233924 Arktic
Lisez attentivement ce mode d'emploi avant d'utiliser l'appareil.
Gardez ces instructions avec cet appareil.
Pour l'usage à l'intérieur seulement.
Merci d'avoir acheté cet appareil Arktic. Lisez attentivement ce manuel, en accordant une attention particulière aux règles de sécurité décrites ci-dessous, avant d'installer et d'utiliser cet appareil pour la première fois.
Règlement sur la sécurité
- Cet appareil est destiné à un usage professionnel uniquement.
- N'utilisez l'appareil qu'aux fins prévues pour lesquelles il a été conçu comme décrit dans le présent manuel.
- Le fabricant n'est pas responsable des dommages causés par un mauvais fonctionnement et une mauvaise utilisation.
- Gardez l'appareil et la prise électrique à l'écart de l'eau et des autres liquides. Dans le cas où l'appareil tombe dans l'eau, retirez immédiatement la prise d'alimentation de la prise. N'utilisez pas l'appareil tant qu'il n'a pas été vérifié par un technicien certifié. Si vous ne respectez pas ces instructions, vous risquez de mettre la vie en danger.
- N'essayez jamais d'ouvrir le boîtier de l'appareil par vous-même.
- N'insérez pas d'objets dans le boîtier de l'appareil.
- Ne touchez pas la prise avec les mains mouillées ou humides.
- DANGER ÉLECTRIQUE! N'essayez pas de réparer l'appareil par vous-même, les réparations doivent être effectuées uniquement par du personnel qualifié.
- N'utilisez jamais un appareil endommagé! Lorsqu'il est endommagé, débranchez l'appareil de la prise et contactez le détaillant.
- Avertissement! Ne pas immerger les parties électriques de l'appareil dans de l'eau ou d'autres liquides.
- Ne tenez jamais l'appareil sous l'eau courante.
- Vérifiez régulièrement la prise d'alimentation et le cordon pour tout dommage. Lorsqu'il est endommagé, il doit être remplacé par un agent de service ou une personne qualifiée de la même manière afin d'éviter un danger ou une blessure.
- Assurez-vous que le cordon n'est pas en contact avec des objets tranchants ou chauds et maintenez-le à l'écart du feu ouvert. Ne tirez jamais le cordon d'alimentation pour le débrancher de la prise, tirez toujours la prise à la place. Assurez-vous que le cordon d'alimentation et/ou le rallonge ne présente pas de risque de déclenchement.
- Ne laissez jamais l'appareil sans surveillance pendant l'utilisation.
- Avertissement! Tant que la prise est dans la prise, l'appliance est connectée à la source d'alimentation.
- Éteignez l'appareil avant de le débrancher de la prise.
- Connectez la prise d'alimentation à une prise électrique facilement accessible afin qu'en cas d'urgence l'appareil puisse être débranché immédiatement.
- Ne portez jamais l'appareil par le cordon.
- N'utilise pas de péripériques supplémentaires qui ne sont pas fournis avec la solution matérielle-logicielle.
- Connectez uniquement l'appareil à une prise électrique dont la tension et la fréquence sont indiquées sur l'étiquette de l'appareil.
- N'utilisez jamais d'accessoires autres que ceux recommandés par le fabricant. Le fait de ne pas le faire pourrait présenter un risque pour la sécurité de l'utilisateur et pouvoir endommager l'appareil. Utilisez uniquement des pièces et accessoires d'origine.
- Cet appareil ne doit pas être utilisé par des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou par des personnes qui ont un manque d'expérience et de connaissances.
- Cet appareil ne doit en aucun cas être utilisé par des enfants.
- Gardez l'appareil et son cordon d'alimentation hors de portée des enfants.
- ATTENTION: éteignez TOUJOURS l'appareil et débranchez de la prise d'alimentation avant le nettoyage, l'entretien ou le stockage.
Consignes particulières de sécurité
- L'appareil n'est pas conçu pour refroidir et stocker les boissons pendant une longue période. Les boissons doivent être pré-refroidies avant d'être placées dans l'appareil [< 6^].
- Toutes les activités techniques, c'est-à-dire les travaux de montage, de maintenance et de réparation, ne doivent être effectués que par un personnel qualifié.
- AVERTISSEMENT: N'utilisez jamais de dispositifs mécaniques ou des outils autres que ceux recommandés par le fabricant pour accélérer le dégivrage.
- AVERTISSEMENT: Faites attention à ne pas endommager le circuit du réfrigérant.

Attention! Risque d'incendie! L'appareil utilise le fluide frigorigène R600a. C'est un réfrigérant inflammable respectueux de l'environnement. Bien qu'il soit inflammable, il n'est pas dangereux pour la couche d'ozone et n'affecte pas l'effet de serre. Cependant, l'utilisation de ce réfrigérant provoque une légère augmentation du niveau de bruit émis par l'appareil. Outre le bruit généré par le compresseur, l'utilisateur peut entendre un bruit provoqué par le flux du fluide frigorigène. Ce phénomène est inévitable mais il n'a aucun impact négatif sur le fonctionnement de l'appareil. Pendant le transport et l'installation de l'appareil, il faut garder des précautions particulières pour ne pas endommager les pièces du système de réfrigération. La fuite du fluide frigorigène peut entraîner des lésions oculaires.
- L'isolant, qui a été utilisé dans cet appareil, est du Cyclopentane. Une substance hautement inflammable.
- AVERTISSEMENT: N'obstruez pas les bouches de ventilation dans le boîtier de l'appareil. En cas d'installation fixe de l'appareil, assurez-vous qu'il y a une ventilation ajustée. Ne bloquez jamais le flux d'air autour de l'appareil pour ne pas entraver une bonne circulation d'air.
- AVERTISSEMENT: N'utilisez pas à l'intérieur des chambres du réfrigérateur de l'équipement électrique autre que ceux recommandé par le fabricant.
- Placez l'appareil sur une surface propre, stable, plane et sèc.
- Stockez loin des surfacez chaudes et des flames nues. Assurez-vous que l'appareil n'est pas exposé à des températures élevées, à la poussière, à la lumière du soleil, à l'humidité, aux éclaboussures et aux gouttes d'eau.
- Laissez au moins 10 cm d'espace autour de l'appareil pour assurer une bonne ventilation.
- Ne frappez pas les éléments en verre avec des outils durs. Ne nettoyez pas l'appareil à l'aide d'un jet d'eau direct ou un nettoyeur à vapeur, ne rincez pas à l'eau - risque d'un choc électrique, n'immergez pas l'appareil dans l'eau à cause du risque de choc électrique.
- Ne placez rien sur l'objet. Ne placez pas près de l'objet ou sur l'objet d'objets brûlants (par exemple des bougies allumées). Ne placez pas près de l'objet ou sur l'objet d'objets remplis d'eau (par exemple des vases).
- Ne couvrez pas l'appareil lors de l'utilisation en raison du risque d'incendie.
- Ne nettoyez pas l'appareil avec de l'eau. Le lavage de l'appareil peut provoquer la pénétration de l'eau dans des pièces électriques et entraîner un court-circuit.
- Ne percez pas les trous supplémentaires dans l'appareil. Ne montez aucun équipement supplémentaire dans l'appareil.
- Ne placez pas à l'intérieur de l'appareil trop de nourriture pour éviter tout dommage. La charge maximale de l'étagère est de 8 kg environ.
- N'essayez pas d'entrer sur l'appareil.
- MISE EN GARDE! Faites attention pendant le transport des surfaces en verre ; protégez-les contre les coups pour éviter tout dommage à l'appareil et des blessures.
Installation de l'ordinateur
- L'appareil ne doit pas être incliné à un angle supérieur à. Après l'installation de l'appareil, attendez 2 heures avant de connecter l'appareil à une source d'alimentation et avant de le mettre en marche. Cette commande vaut également lorsque l'appareil est déplacé dans un autre endroit.
- L'appareil doit être monté dans un endroit sec.
- Lors de l'installation, laissez au moins 10 cm à l'arrière et des deux côtés de l'appareil pour assurer une ventilation adéquate. Si vous laissez moins d'espace, cela peut affecter l'efficacité de l'appareil.
- Il est recommandé d'installer l'appareil dans un endroit avec une bonne ventilation naturelle, de sorte que l'appareil soit correctement ventilé.
Éléments électriques et autres risques
- Ne branchez aucun autre équipement à la même source d'alimentation à laquelle l'appareil est connecté.
- Ne placez pas dans le réfrigérateur ou à proximité des produits dangereux tels que le carburant, l'alcool, la peinture, les matériaux inflammables et explosifs en raison du risque d'incendie.
- Ne stockez pas dans le réfrigérateur des médicaments.
- ÀpRES avoir débranché l'appareil de la source d'alimentation, attendez environ 5 minutes avant de le redémarrer.
- Le lavage de l'appareil peut provoquer la pénétration de l'eau dans des pièces électriques et entraîner un choc électrique. Aucune pièce ou aucun accessoire de l'appareil ne peuvent être lavé(s) au lave-vaisselle.
- Attendre environ 5 minutes avant de rallumer l'appareil après l'avoir éteint ou débranché de la prise électrique.
- Do not wash the appliance with water. Washing can cause leakage and increase the risk of electric shock. No any parts/accessories can be under dishwasher.
Destination de l'appareil
- L'appareil est destiné à un usage professionnel.
- Cet appareil est conçu uniquement pour stocker des boissons, y compris la bière, pour les conserver à une température fraîche et pour les exposer dans le but de les vendre dans les restaurants, les cantines ou dans d'autres points de vente tels que les boulangeries, les boucheries,
les supermarchés, etc. L'utilisation de l'appareil à d'autres fins peut entraîner des dommages ou des blessures.
- L'utilisation de l'appareil à d'autres fins sera considérée comme une utilisation inappropriée. L'utilisateur sera seul responsable de l'utilisation incorrecte de l'appareil.
Installation de mise à la terre
Cet appareil est classé dans la classe de protection I et doit être raccordé à un sol de protection. La mise à la terre réduit le risque de choc électrique en fournissant un fil d'évacuation pour le courant électrique. Cet appareil est équipé d'un cordon
d'alimentation muni d'un fil de mise à la terre et d'une prise mise à la terre. La fiche doit être branchée sur une prise correctement installée et mise à la terre.
Éléments principaux constituant l'appareil


- Panneau de commande numérique
a. Bouton de réglage de température b. Pour les modèles 233924 et 233931 : Lumière allumée/éteinte c. Diminuer la température d. Validation des paramètres/ dégivrage manuel e. Valeur de la température réglée
- Trous de ventilation
- Élagère
- Poignée de la porte en verre
- Éclairage
- Serrure de porte
- Interrupteur d'allumage/extinction de la lumière [226568, 233900, 233917, 235829, 235836]
Attention: Le contenu de ce manuel s'applique à tous les modèles mentionnés, sauf indication contraire. L'aspect de l'appareil peut différer de celui démontré sur les figures.
Caractéristiques des voyants
| Symbole État Description | ||
| set | ALLUMÉ Mode de réglage | |
| NON ALLUMÉ L'appareil fonctionne conformément aux réglages | ||
| out | ALLUMÉ Compresseur en marche - refroidissement | |
| NON ALLUMÉ | Compresseur n'a pas été mis en marche - pas de refroidissement | |
| CLIGNOTEMENT Préparation au refroidissement | ||
| C | ALLUMÉ Processus de refroidissement | |
| def | ALLUMÉ Processus de dégivrage | |
Réglage de la température
- Branchez l'appareil à une prise électrique appropriée.
- Lorsque le voyant « set » n'est pas allumé, appuyez sur le bouton 1a pendant 3 à 4 secondes jusqu'à ce que SE apparaisse sur l'afficheur. Ensuite, relâchez le bouton 1a et réappuyez.
- Appuyez sur le bouton 1b pour augmenter la valeur de la température de 1°C ou appuyez sur le bouton 1c pour diminuer la valeur de la température de 1°C.
Allumer/éteindre la lumière
Pour les modèles 233924 et 233931
- Appuyez sur le bouton 1b. pour allumer la lumière.
- Appuyez à nouveau sur le bouton 1b. pour éteindre la lumière.
- Ensuite, appuyez sur le bouton 1d pour valider les paramètres introduits et sortir.
Attention:
- Si vous n'appuyez sur aucun bouton dans les 30 secondes, la température définie sera automatiquement enregistrée.
- Plage de réglage de la température : 2°C à 10°C.
Pour les modèles 226568, 233900, 233917, 235829 et 235836
Appuyez sur l'interrupteur d'illumination/extinction situé dans l'enceinte pour contrôler la lumière.

Rangement des boissons dans l'appareil
- Avant de placer les boissons dans l'appareil, attendez que la température à l'intérieur atteigne la valeur réglée. Vérifiez la température sur l'afficheur et insérez également votre main dans la chambre frigorifique pour vérifier la température réelle à l'intérieur de l'appareil.
- Avant de placer les boissons dans l'appareil, il faut toujours les refroidir à une température appropriée (< 6^).
Dégivrage
- L'appareil commence le processus de dégivrage automatiquement toutes les 6 heures.
Réglage de la hauteur des étagères
- Il est possible de changer la hauteur de la disposition des étagères.
- Répartissez uniformément les produits dans la chambre en gardant un espace suffisant pour assurer une circulation d'air ajusté.
- Ne pas dépasser la capacité maximale de stockage d'étagère définie dans les spécifications techniques. Assurez-vous que la porte est bien fermée et n'oubliez pas de minimiser le nombre d'ouvertures.
L'allumage du bouton défrost signifie le lancement du processus de dégivrage. - Changez la hauteur de disposition des étagères en fonction des produits placés à l'intérieur de l'appareil.
Instructions d'installation
- Sortez l'appareil de la boîte en carton, retirez l'emballage intérieur et extérieur ainsi que les protections.
- Vérifiez si l'appareil n'est pas endommagé. NE JAMAIS UTILISER l'appareil en cas d'une livraison incomplete ou des endommagements. Contactez le fournisseur [Voir Garantie]
- Laissez l'appareil en position verticale pendant environ 2 heures. Cette action permet de réduire le nombre de défauts dans le fonctionnement du système frigorifique en cas d'une mauvaise manipulation de l'appareil pendant le transport.
- Lavez les surfaces extérieures avec un chiffon doux trempé dans l'eau chaude. [Voir = = > Nettoyage et maintenance].
- Placez l'appareil sur une surface plane et stable, résistante aux températures élevées et aux projections de liquide.
- La température ambience de fonctionnement doit être comprise entre 16°C et 30°C. À défaut, l'appareil risque de ne pas fonctionner correctement. Assurez une bonne ventilation. Prévoyez un espace d'au moins 10 cm autour de l'appareil. Ne couvrez pas les trous de ventilation.
- Pour réduire la consommation d'énergie, assurez-vous toujours que la porte est fermée.
Réglage de l'appareil
- Placez l'appareil sur une surface stable et plane ou sur le sol.
- À l'aide d'un niveau à bulle (hors équipement d'appareil) assurez-vous que l'appareil est correctement mis à niveau. Si vous constat
- Avant de procéder à l'exploitation de l'appareil, laissez-le pendant environ 2 heures inactif pour éviter l'endommagement du circuit frigorifique dû à une mauvaise distribution du réfrigérant.
Allumer et éteindre l'appareil (ON/OFF)
- L'appareil se met en marche après avoir branché la fiche à une prise électrique appropriée. Pour éteindre l'appareil, débranchez la fiche de la prise électrique.
- Après la connexion à une source d'alimentation, l'appareil émettra un avertissement sonore.
- Aprè er l'appareil à une source d'alimentation.
- Lorsque l'appareil n'est pas utilisé, débranchez la fiche de la prise électrique.
Nettoyage et entretien
Attention: Avant le nettoyage et l'entretien de l'appareil, débranchez l'appareil de la source d'alimentation en retirant la fiche de la prise électrique.
Nettoyage
- Nettoyez les surfaces internes et externes de l'appareil avec un chiffon humide et une petite quantité de détergent.
- Les étagères peuvent être retirées de l'appareil et lavées dans l'eau.
- N'utilisez pas pour le nettoyage les jets d'eau et les nettoyeurs à vapeur et n'immergez pas l'appareil entier dans l'eau.
- Certains éléments de l'appareil peuvent être nettoyés au lave-vaisselle.
- Nettoyez l'appareil régulièrement.
| Éléments Nettoyage Obse | Vations | |
| Les éléments tels que les étagères, les supports des étagères etc. | Rincez à l'eau tiège savonneuse pendant 10-20 minutes.Rincez précisé à l'eau courante. | Essuyez précisé tous les éléments. |
| External glass surfaces | Essuyez avec un chiffon doux et une petite quantité de détergent neutre. Assurez-vous que l'eau ou l'humidité ne pénétrent pas à l'in-térique de l'appareil. | |
| Interior glass surfaces | Retirez les restes de nourriture.Essuyez avec un chiffon doux et une petite quantité de détergent neutre. Assurez-vous que l'eau ou l'humidité ne pénétrent pas à l'in-térique de l'appareil. | |
| Glass door |
Stockage de l'appareil pendant la pause dans l'utilisation
- Attention: Débranchez toujours l'appareil.
- Retirez de l'appareil toute la nourriture et toutes les boissons.
- Nettoyez l'appareil selon les instructions contenues dans le point Nettoyage et entretien (Voir => Nettoyage et entretien).
- Tenez l'appareil dans un endroit frais et propre hors de portée des enfants.
Dépannage
Si l'appareil ne fonctionne pas correctement, consultez les instructions dans le tableau ci-dessous pour trouver une bonne solution. Si vous ne pouvez pas résoudre le problème, contactez votre revendeur.
| Problème Cause possib | le Solution possible | |
| L'appareil ne démarre pas le pro-cessus de refroidissement après avoir connecté à une source d'ali-mentation. | Le fusible thermique s'est démarré Contactez-vous fournisseur / revendeur afin de réparer l'appareil. | |
| Le compresseur est endommagé. | ||
| La fiche est incorrectly branchée à une prise électrique. | Assurez-vous que tous les éléments de l'ap-pareil sont correctement connectés. | |
| Le refroidissement est trop faible | L'appareil est exposé aux rayons solaire ou positionné à proximité de la source de chaleur. | Déplacez l'appareil dans un autre endroit, à l'abri des rayons du soleil. |
| La porte est mal fermée ou le joint d'étanchéi-té est endommagé. | Fermez bien la porte. | |
| Il y a trop de nourriture dans l'appareil. Retirez | une partie de nourriture. | |
| Une ventilation insuffisante autour de l'appa-reil. | Assurez-vous qu'il y a une ventilation adé-que autour de l'appareil, en laissant 10 cm d'espace autour de l'appareil | |
| L'appareil générale beaucoup de bruit. | L'appareil n'est pas positionné dans la position horizontalie. | Assurez-vous que l'appareil positionné dans la position horizontalie. |
| L'appareil est en contact avec le mur ou d'autres objets. | Assurez-vous qu'il y a 10 cm d'espace au-tour de l'appareil. | |
| A l'intérieur de l'appareil il y a des éléments en vrac. | Contactez votre fournisseur / revendeur afin de réparer l'appareil. |
Caractéristiques techniques
| Produit n° | 226568 233 | 900 233917 233 | 924 233931 235 | 829 235836 | |||
| Tension de fonctionnement et fréquence | 220-240V~50Hz | ||||||
| Courant nominal | 1,0 A 1,7 A 1,5 A 1,0 A 1,5 | ||||||
| Plage de température 2°C à | 10°C | ||||||
| Réglage temperature recommandée | 4°C | ||||||
| Classe de protection Classe I | |||||||
| Niveau de bruit | <70 dB (A) | ||||||
| Réfrigérant / quantité de réfrigérant injecté | R600a / 40g R600a / | 50g R600a / 60g | R600a / 80g | R600a / 50g R600a / 80g | |||
| Classe énergétique | D D E D E | ||||||
| Agent d'expansion inflammable | Cyclopentane | ||||||
| Puisance de la lumière | 4W 6W 24W 6W 9W | ||||||
| Classe climatique | N-ST | ||||||
| Capacité du réfrigerateur | 126L 93L | 197L 293L | 448L 200L | 303L | |||
| Nbre détagères | 3 | 2 | 4 | 5 | 10 | 4 | 6 |
| Max. poids par plateau | 8kg | ||||||
| Poids net | 40kg | 35kg | 54kg | 77kg | 100kg | 54kg | 75kg |
| Dimensions extérieurs | 600x530x(H)900mm | 500x500x(H)900mm | 900x500x(H)900mm | 600x515x(H)1820mm | 900x515x(H)1820mm | 900x500x(H)900mm | 1335x500x(H)900mm |
Remarque: Les caractéristiques peuvent être modifiées sans préavis.
NOTE : La classe énergétique est conforme à une utilisation dans des climats avec une température maximale de 25°C et une humidité maximale de 60%.

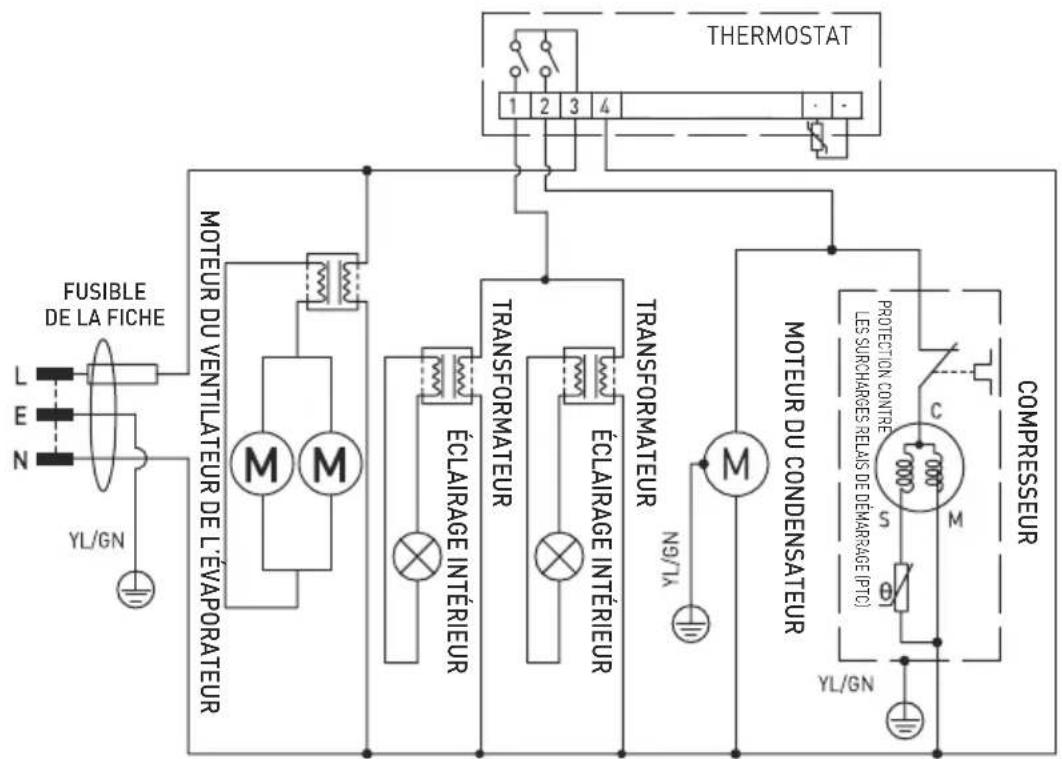

Schémaélectrique (233924)

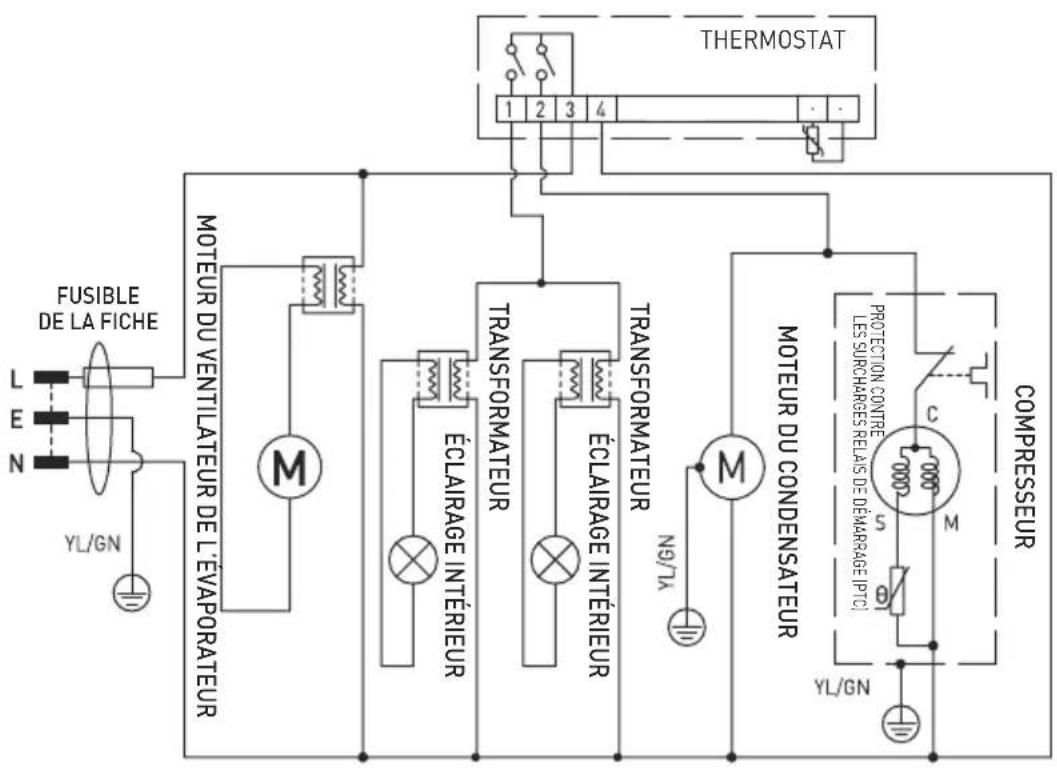

Schémaélectrique (235836)
Installation de mise à la terre
Cet appareil est classé dans la classe de protection I et doit être raccordé à un sol de protection. La mise à la terre réduit le risque de choc électrique en fournissant un fil d'évacuation pour le courant électrique. Cet appareil est équipé d'un cordon
Garantie
Tout vice ou toute défaillance entraînant un dysfonctionnement de l'appareil qui se déclare dans les 12 mois suivant la date de l'achat sera éliminé à titre gratuit ou l'appareil sera remplacé par un appareil neuf si le premier a été dûment exploité et entretenu conformément aux termes de la notice d'exploitation et s'il n'a pas été indûment exploité ou de manière non conforme à sa destination. La présente stipulation neporte pas préjudice aux autres droits de l'utilisateur prévus par les dispositions légales. Dans le cas où l'appareil est donné à la réparation ou doit être remplacé
d'alimentation muni d’un fil de mise à la terre et d’une prise mise à la terre. La fiche doit être branchée sur une prise correctement installée et mise à la terre.
Dans le cadre de la garantie, il y a lieu de spécifier le lieu et la date de l'achat de l'appareil et produire un justificatif nécessaire (par ex. facture ou ticket de caisse).
Conformément à notre politique d'amélioration permanente de nos produits, nous nous réservons le droit d'introduire sans avertissement préalable des modifications à l'appareil, à l'emballage et aux caractéristiques techniques précisées dans la documentation.
Str. 13 décembre 94A, Hala 14
Braşov, 500164, Roumanie
Tel: +40 268 320330
Email: office@hendi.ro
