AD 40 - Déshumidificateur Aerial - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Déshumidificateur
Marque	Aerial
Modèle	AD 40
Variante	Poignée de transport, pieds (sans roues)
Utilisation recommandée	Pièces intérieures fermées (caves, garages, entreprises)
Surface minimale de la pièce	Supérieure à 4 m²
Réservoir d'eau	Seau intégré (vidange manuelle ou par tuyau optionnel)
Niveaux de ventilateur	2 (haute et basse)
Mode nuit	Oui, durée 10 heures, fonctionnement silencieux
Dégivrage automatique	Oui
Panneau de commande	Écran digital, touches de réglage, verrouillage automatique
Sécurité	Verrouillage automatique des touches, arrêt sur seau plein, protection enfant
Température de fonctionnement	Entre 5 °C et 30 °C
Entretien	Nettoyage régulier du filtre à air et du bac d'égouttage
Pièces détachées	Filtres d'origine, kit pompe, tuyau de vidange
Empilage	Jusqu'à 2 appareils (avec sangles de fixation)
Accessoires optionnels	Kit pompe, tuyau de vidange
Certification	CE (Directives Machines, CEM)
Nombre de pages de la notice	144 pages
Contenu de la livraison	Déshumidificateur, seau, mode d'emploi

FOIRE AUX QUESTIONS - AD 40 Aerial

Comment régler l'humidité souhaitée sur l'Aerial AD 40 ?

Utilisez les touches fléchées haut et bas pour ajuster l'humidité ambiante de consigne par paliers de 1% (ou 5% si maintenues enfoncées). Le déshumidificateur démarre lorsque l'humidité réelle dépasse la consigne.

Que faire quand le témoin « Seau plein » clignote ?

Le seau est plein. Éteignez l'appareil si nécessaire, puis déverrouillez et videz le seau. Replacez-le correctement et verrouillez-le. Le témoin s'éteindra.

Comment activer le mode nuit ?

Appuyez sur la touche mode nuit (icône lune). L'appareil fonctionne alors pendant 10 heures au niveau de ventilateur bas pour un fonctionnement plus silencieux.

Que signifie l'erreur E1 sur l'écran ?

L'erreur E1 indique une température extérieure inférieure à 1°C ou supérieure à 34°C. L'appareil redémarre automatiquement quand la température repasse entre 5°C et 30°C.

Puis-je utiliser un tuyau de vidange continu ?

Oui, retirez le seau, fixez un tuyau (12x2 mm) sur la tubulure de vidange avec un collier, assurez une pente d'au moins 5% et que l'extrémité ne soit pas immergée. Replaquez la plaque de recouvrement.

Comment nettoyer le filtre à air ?

Éteignez et débranchez l'appareil. Retirez le filtre, nettoyez-le avec un aspirateur ou à l'eau tiède (savon doux), séchez-le bien. Pour l'AD 40, démontez le porte-filtre (4 vis) et essuyez le bac d'égouttage.

Comment empiler deux déshumidificateurs ?

Ne pas empiler plus de deux appareils. Placez les pieds de l'appareil supérieur dans les encoches de l'inférieur. Fixez-les avec des sangles aux points de fixation pour éviter tout basculement.

Comment déverrouiller les touches du panneau de commande ?

Appuyez et maintenez enfoncée la touche d'information (info) pendant 5 secondes jusqu'à ce que le verrouillage soit désactivé.

Quelle est la superficie minimale requise pour utiliser l'appareil ?

L'appareil doit être utilisé dans une pièce d'une surface au sol supérieure à 4 m² pour une circulation d'air suffisante.

Où se trouve la plaque signalétique ?

La plaque signalétique se trouve dans le compartiment du seau. Ouvrez le seau pour y accéder.

MODE D'EMPLOI AD 40 Aerial

1 Variantes des apparèils 48
2Vue d'ensemble des produits 49
3 Vue d'ensemble du panneau de commande 50
4 A propos du present mode d'emploi. 51
5 Description du produit 51
6 Sécurité 51
7 Déballage 52
8 Empilage des apparèils 52
9 Transport et raccordement 53
10 Utilisation 54
11 Entretien et maintenance 55
12 Dépannage 56
13 Mise hors service, entreposage et elimination 58
14 DeclaratiOn de conformite CE. 59

1 Variantes des apparéils

Différentes variantes d'appareils sont décrites dans ce mode d'emploi. Les fonctions et l'utilisation sont quasiment identiques. La plaque signalétique indique la variante en présence. Vous trouvez de plus amples informations dans les caractéristiques techniques (voir dernierie page).

Variante	Caracteristiques principales
AD 740 Poignée pliante, 2 roues
AD 40	Poignée de transport, pieds

2Vue d'ensemble des produits

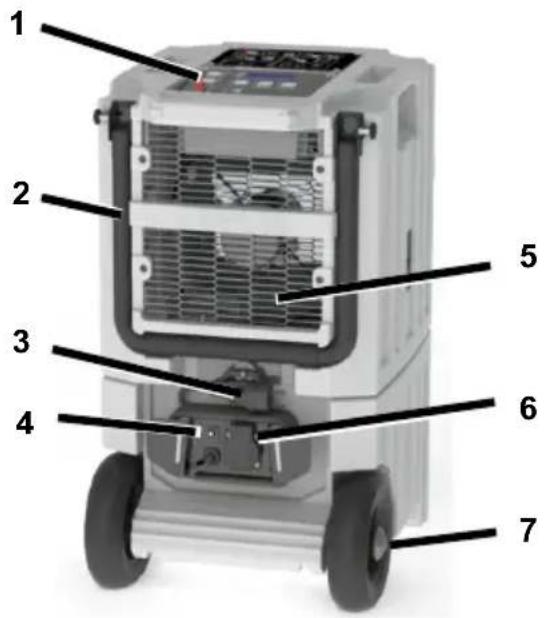

Fig. 1: vue de face

1	Panneau de commande	6	Prise de courant
2	Poinnée pliante (AD 740 uniquement)	7	Roues (AD 740)
3	Prise secteur	8	Points de fixation pour sangle
4	Cache de protection de la prise de courant	9	Pieds (AD 40)
5	Sortie d'air

Fig. 2: vue arrête

1	Surface d'aspiration d'air avec filtre	4	Seau
2	Capteur d'air ambient	5	Verrouillage duseau
3	Cuve d'égouttement

3Vue d'ensemble du panneau de commande

Fig. 3: Vue d'ensemble du panneau de commande

1	Humidité ambiente réelle	7	Compteur de puissance (MID)
2	Augmenter l'humidité ambiente	8	Témoin « Seau plein »
3	Humidité ambiente de consigne	9	Touche d'informations
4	Réduire l'humidité ambiente	10	Mode nuit
5	Réglage du ventilateur	11	Heures de fonctionnement
6	Bouton marche/arrêt	12	Écran

Touche	Appuyer brièvement	Appuyer pen-dant 5 s	Écran
	Abaisser/augmenter l'humidité ambiente par paliers de 1 % Dans le menu « Langue » : Sélectionner la langue	Abaisser/aug-mentation l'humi-dité ambiente par paliers de 5%
Bouton mar-che/arrêt	Mise en marche/arrêt du dés-humidificateur		Démarriage45% 12345h
	Changement des niveaux de ventilation ; Niveau 2 : performance élevé du ventilateur ; Niveau 1 : performance BASSE du ventilateur		fan speed high
			fan speed low
	Appuyer brièvement deux fois : Régler la langue	Désactiver le verrouillage des touches	LangueFrançais

4 À propos duprésent mode d'emploi

Le préSENT mode d'emploi ne peut être produit, dupliqué ou distribué sans l'accord écrit du fabricant.

Important : dire attentivement avant l'utilisation. Conserver pour une referrer future.

5 Description du produit

Le déshumidificateur régule l'humidité dans la pierce. L'eau de condensation qui en résultat est recueillie dans unseau ou evacuée par un tuyau de vidange optionnel. Le déshumidificateur est équipé d'un système de dégivrage automatique.

Contenu de la livraison

• Déshumidificateur
  Mode d'emploi
  Seau (dans I'appareil)

Accessoires optionnels

Kit de pompe
Tuyau de vidange

Plaque signalétique

La plaque signalétique se trouve dans le compartment duseau.

6 Sécurité

Utilisation conforme aux prescriptions et conditions d'utilisation

Le déshumidificateur sert à déshumidifié l'air à la pression atmosphérique dans des espaces interieurs fermés tels que caves, garages ou entreprises.

Le déshumidificateur ne doit être installé, utilisé et stocké que dans des locaux d'une surface au sol supérieure à 4 ^2 .

Le déshumidificateur ne doit être utilisé qu'en conformité avec les données techniques (voir derniere page).

Le déshumidificateur ne doit pas être utilisé par des personnes ayant des facultés physiques, sensorielles ou psychologiques limitées ou par des enfants.

Chaque utiliser doit avoir lu et compris le mode d'emploi.

Utilisation erronee previsible

Le déshumidificateur ne doit pas être utilisé :

• dans des pieces avec un risque d'explosion;
• dans des pieces avec une atmospère agressive (par ex. du fait de produits chimiques);
• dans des pieces avec de l'eau dont le pH se situe entre 7,0 et 7,4;
• dans des pièces avec du sel ou des liquides avec une teneur en sel > 1%, par ex. les bains de saumure;
• dans les zones humides des piscicines;
• dans les pieces où l'air est traité à l' ozone, ou la concentration de solvants est élevé, ou dans lesquelles l'exposition aux poussières est importante.

Consignes générales de sécurité

AVERTISSEMENT! Risques d'exploitation, de brûlures et d'empoisonnement par les fluides frigorigènes!

L'appareil contient un frigorigène inodore et inflammable qui, s'il n'est pas manipulé correctement, peut provoquer des explosions, des incendies, des blessures et des empoisonnements. Le circuit frigorifique est sous pression.

Ne pas utiliser d'objets pour accélérer le processus de dégivrage.
Ne pas entreposer le déshumidificateur dans des pieces avec des sources d'inflammation permanentes comme des flames nues, des apparciels à gaz allumés ou des apparciels de chauffage électrique.
Ne pas percer ou brûler le déshumi-dificateur.
N'utiliser l'appareil que dans une piece suffisamment aérée et avec une surface au sol supérieure à 4 m².
Les travaux sur le circuit frigorifique ne doivent etre effectues que par le fabricant ou par du personnel quali fié et autorisé par lui. Avant toute intervention sur le circuit frigorifique, celui-ci doit etre decharge sur les dispositifs prevus.
Respecter les reglementations nationales en vigueur pour les installations à gaz.
Ne pas vidanger le frigorigène ni le jeter dans les ordures menagères.
Eviter le contact avec le réfrigérant.

AVERTISSEMENT! Électrocution!

Les travaux sur des composants conducteurs de tension ou l'eau sur des composants conducteurs de tension peuvent provoquer des décharges électriques mortelles.

Eviter tout contact entre l'eau et les composants conducteurs de tension.

Eteindre le déshumidificateur et débrancher la fiche secteur avant de déplacer l'appareil et, si besoin, vidanger l'eau.
Vider leseau avant chaque changement d'emplacement.
- Les travaux sur les composants électriques ne doivent être effectués que par le fabricant ou du personnel autorisé.

7 Déballage

Procedure

1. Vérifier l'intégrality de la livraison. En cas de dommages ou de livraison incomplète, contactez votre redevueur.
2. Retirer l'emballage et le jeter conformément à la règlementation locale.

8 Empilage des apparéils

Deux apparèils de cette série peuvent être empilés l'un sur l'autre pour le transport et le stockage.

Avertissement! Risque d'échéurement en cas de basculement ou de déséquilibre!

Ne pas empiler plus de deux déshumidificateurs l'un sur l'autre. Veiller à ce que les pieds de l'appareil supérieur se trouvent dans les encoches de l'appareil inférieur.
Fixer le déshumidificateur, par exemple à l'aide de sangles, pour éviter tout risque de basculement et de chute.

Procedure

1. Placer les pieds de l'appareil supérieur dans les encoches de l'appareil inférieur.
2. Utiliser un moyen de fixation approprié tel que des sangles accrochées aux points de fixation de manière à

attacher l'appareil supérieur à l'appareil inférieur afin de l'empêcher de tomber. Ne pas empiler plus de deux apparèils.

AVERTISSEMENT! Risque décrasement en cas de déséquilibre!

Transporter le déshumidificateur verticalément et le protégger contre le basculement ou le glissement.
Installer le déshumidificateur sur des surfaces planes et fermes.

AVERTISSEMENT! Risque décrasement ou de coupure par pénetration dans la grille du contrôle à air!

Transporter le déshumidificateur par les poignées.
Ne pasmettrelesmains dans le filtreràair.

PRUDENCE! Risque d'écrasement ou de dommages ergonomiques lors du transport du déshumidificateur!

Transporter le déshumidificateur par les poignées.
Deux personnes sont nécessaires au transport du déshumidificateur.

Procedure

1. Veiller à ce que leseau soit vide et fixé à l'aide du système de verrouillage du seu.
2. S'assurer que le tuyau de vidange (facultatif) et le cable secteur sont débranchés de l'appareil.
3. AD 740: Replier la poignée piante pour transporter l'appareil à l'aide des roues. Pour ce faire, libérer les dispositifs de verrouillage de la poignée piante de gauche et droite (pos. 1) et relever la poignée piante jusqu'à ce que les dispositifs de verrouillage s'enclenchent à

nouveau.

1. Transporter le déshumidificateur jusqu'au lieu d'utilisation.
2. AD 740: Replier la poignée.

REMARQUE: L'air doit circuler librement. Ne pas couvrir les évents d'aération. L'espace libre devant la sortie d'air et le filtré à air doit être d'au moins 1 m.

Prévoir des seaux

Ne s'applique pas si un tuyau de vidange optionnel est raccordé.

Procedure

Pousser leseau dans le déshumi-dificateur.
Fixer leseau avec le systeme de verrouillage approprié.

Raccorder le tuyau de vidange optionnel

Si nécessaire, l'eau de condensation peut être evacuée au moyen d'un tuyau de vidange只想 que dans leseau. Proceder comme suit :

ATTENTION! Performance insuffisante de l'appareil!

Ne pas insérer l'extrémité du tuyau dans l'eau (refoulement d'eau possible).
Ne pas plier le tuyau de vidange.
Ne pas placer d'objet sur le tuyau.

Procedure

1. Retirer leseau.
2. Fixer un tuyau approprié (12 x 2 mm) à l'aide d'un collier de

serrage sur la tubulure de vidange (pos. 2).

1. S'assurer que l'extrémité du tuyau est plus BASSE que le début du tuyau sur la tubulure de vidange. Pente d'au moins 5% (5 cm/mètre).

2. Pousser la plaque de recouvrement supérieure (pos. 3) devant l'évidement (pos. 4). Pour ce faire, desserrer la vis de la plaque de recouvrement et pousser la plaque de recouvrement vers le haut.

1. Acheminer l'extrémité du tuyau dans un siphon ou un recipient approprié.

Raccordement électrique

Procedure

1. Veiller à ce que la tension secteur corresponde à la tension de raccordement indiquée dans les caractéristiques techniques.

2. Veiller à ce que la prise de courant et l'alimentation secteur soient suffisamment protégées par un fusible.

3. Installer un disjoncteur différentiel dans les pieces humides ou sur les chantiers.

4. Veiller à ce que la fiche secteur soit adaptée à la prise de courant du bâtiment.

5. S'assurer que la prise utilisée soit mise à la terre.

6. Brancher la fiche secteur dans la prise de courant.
7. Si nécessaire, il est possible de raccorder au maximum un apparéil supplémentaire à la prise du déshumidificateur. Si plus d'un apparéil est raccordé, le fusible intégré à la prise de courant empêche les apparéils de fonctionner.

10 Utilisation

Désactiver le verrouillage des touches

Après 2 minutes sans activation du panneau de commande, le verrouillage des touches est automatiquement activé.

Procedure

1. Appuyer sur la touche et la始终保持 enfoncée pendant 5 se-
   condes.

Désactiver le verrouillage des touches

Régler la langue

Procedure

1. Appuyer deux fois d'affilée sur la touche
2. L'écran affiche la langue actuelle.
3. Régler la langue souhaitation à l'aide des touches fléchées
4. Patienter 3 secondes jusqu'à ce que la langue seLECTIONnée ne clignote plus.

Déshumidifier la piece

REMARQUE: laisser le déshumidificateur reposer dans sa position finale pendant environ 15 minutes avant la mise en service, après le transport et après un entroposage prolongé.

Procedure

1. Veiller à ce que l'eau de condensation puisse être evacuée par un ou dans leseau.
2. Positionner le bouton marche/arrêt sur « I »

« Démarrage » clignote à l'écran. L'opération démarre. Aucune opération n'est possible tant que l'affichage « Arrêt » ou « Démarrage » clignote.
3. Régler l'humidité souhaitée à l'aide

des touches fléchées Le

déshumidificateur ne démarre que si l'humidité ambiente réelle est supérieure à l'humidité ambiente de consigne.

1. Sélectionner le niveau du ventilateur. Pour ce faire, appuyer sur la

Le déshumidificateur fonctionne jusqu'à ce que l'humidité ambiente de consigne soit atteinte ou que leseau soit plein, puis le fonctionnement s'arrête.

Vider leseau

Le témoin « Seau plein » clignote, le-.
seau est plein.

Procedure

1. Désactiver le système de verrouillage du seu.
2. Vider leseau.
3. Fixer à nouveau leseau avec lesysteme de verrouillage approprié.

Mode nuit

Si nécessaire, le mode nuit peut être activé pour有關 un fonctionnement plus silencieux pendant 10 heures.

1. Appuyer sur la touche

Le déshumidificateur fonctionne pendant 10 heures au niveau 1.

Éteindre

Procedure

1. Si nécessaire, vider le seu.
2. Positionner le bouton marche/arrêt sur « 0 »

11 Entretien et maintenance

AVERTISSEMENT! Électrocution!

Avant chaque nettoyage du bac d'égoutage du modele AD40, débrancher le déshumidificateur du réseau électrique.

AVERTISSEMENT! Dommages causés à la santé par la poussière !

Nettoyer le déshumidificateur à air compré uniquement dans un environnement ouvert.
Porter un masque et des lunettes de protection.

• Les produits de nettoyage peuvent endommager les surfaces. N'utiliser que des produits de nettoyage doux.
  N'utiliser que des pieces de rechange d'origine agreees.

Nettoyage et inspection

Procedure

1. Éteindre le déshumidificateur.
2. Debrancher la fiche secteur.
3. Retirer et nettoyer le filtré à air (par ex. avec un aspirateur) ou le remplacer.
4. Vérifier la tubulure de vidange et eventuellesment le tuyau de vidange raccordé.
5. AD 740 seulement : Tirer légèrement sur la cuve d'égouttement et

l'essuyer avec un chiffon.

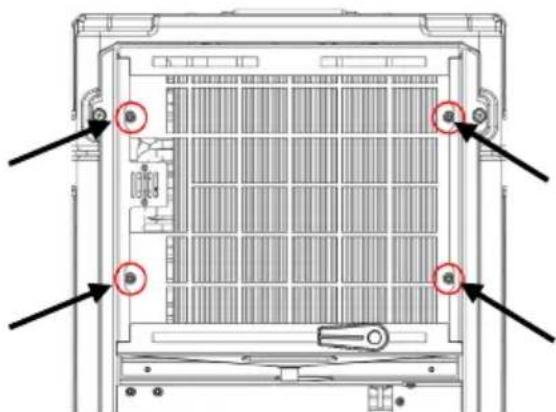

1. AD 40 seulement : Démonter le porte-filtre. Pour ce faire, desserrer les quatre vis indiquées à l'aide d'un tournevis approprié etsteroler le porte-filtre.

1. AD 40 seulement: Le bac d'égoutage (pos. 5) est situé sur le couvercle du filtré. Essuyer le bac d'égoutage avec un chiffon.

1. Replacer/insérer le bac d'égoutage et remettre le couvercle du filtre si nécessaire.

Insérer le filtrre neuf ou nettoyé. N'utiliser que des filtrres d'origine.

Veiller à ce que l'encoche (pos. 6) soit alignée vers le haut.

1. Brancher le cable secteur.
2. Allumer le déshumidificateur si nécessaire.

Pièces de rechange et service après-vente

Pour toute question concernant le déshumidificateur ou tout besoin de pieces de rechange, contacter un revendeur/agree ou le service après-vente AERIAL.

12 Dépannage

En cas de dysfonctionnement, vérifier les points suivants. Si nécessaire, contacter le service après-vente AERIAL.

AVERTISSEMENT! Risque d'empoisonnement par réfrigérant, de brûlures, d'écrasement ou d'électrocution lors des travaux de maintenance!

Les travaux de réparation ou de remise en état ne doivent être effectués que par le fabricant ou du personnel autorisé.
En cas de dysfonctionnement, eteindre le deshumidificateur et s'assurer qu'il ne sera pas remis en marche.
Laisser les composants chaud refroidir suffisamment avant d'effectuer des travaux sur ces composants.

Messages d'erreur

Affichage à l'écran	Cause possible	Remède
Error E1 <Room temp>	Température extérieure < 1 °C ou > 34 °C	L'appareil redémarre automatiquement dés que la tempête dépasse à nouveau 5 °C ou< 30 °C.
Error E2 <cooling system>	Défaillance du système de refroidissement	Contrôler le filtré et, si nécessaire, le nettoyer ou le remplaçer. Contrôler la surface d'aspiration d'air et la sortie d'air. Les deux doivent être librement accessibles.
	Circuit de réfrigération déflectueux	Contacter le service après-venture AERIAL.

Dysfonctionnements

Problème	Cause possible	Remède
Le déshumidificateur a une performance de déshumidification faible ou nulle.	Le filtré à air est en-crassé. Le déshumidi-ficateur ne recoit pas assez d'air. Les filtres sales peuvent endo- mmager l'appareil à long terme.	Nettoyer le filtré ou le rempla- cer si nécessaire.
Le déshumidificateur est hors service/le ventilateur et le com- presseur ne fonction- nent pas.	Le déshumidificateur est éteint.	Allumer le déshumidificateur.
	Le déshumidificateur n'est pas alimenté en courant.	Vérifier l'alimentation électrique.
Le tímoin « Seau plein » s'allume, même si leseau est vide.	Leseau n'est pas correctement mis en place.	Mettre leseau correctement en place.
Défaillance de la pompe	La pompe est blo-quée, par exemple parce que l'eau ne peut pas s'écouler par le tuyau de vidange/leseau.	Vérifier le tuyau de vidange/leseau.
	Pompe défectueuse.	Contacter le service après- vente AERIAL.

13 Mise hors service, entreposage et élimination

Mise hors service

Procedure

1. Éteindre le déshumidificateur.
2. Vider leseau.
3. Debrancher la fiche secteur.
4. Couvrir le déshumidificateur avec un chiffon pour le protégger de la poussière.

Entreposage

AVERTISSEMENT! Risque de bles-sure!

Ne pas empiler plus de deux déshumidificateurs l'un sur l'autre. Veiller à ce que les pieds de l'appareil supérieur se trouvent dans les encoches de l'appareil inférieur.
Fixer le déshumidificateur, par exemple à l'aide de sangles, pour éviter tout risque de basculement et de chute.

Procedure

1. Entreposer le déshumidificateur entre 0^ et +40^ .

Élimination

ATTENTION! Risque lie aux matériaux et aux substances

• Trier les matériaux par type et les recycler selon les règlements locaux.
  Pour l'élimination des matières auxiliaires et de service, respecter les réglementations locales et les informations figurant sur les fiches de données de sécurité.

Ne pas jeter le déshumidificateur avec les ordures menagères, mais l'éliminer conformément à la législation en vigueur.

14 Déclaration de conformité CE

Déclaration de conformité CE au sens de la directive Machines 2006/42/CE Annexe II 1.A

Produit : Déshumidificateur

N^ d'article:AD740/AD40

Description fonctionnelle: Le déshumidificateur sert à déshumidifier l'air à la pression atmosphérique dans des pieces fermées.

Il est expressement indiqué que le produit est conforme aux dispositions en vigueur des directives suivantes :

2006/42/EG Directive Machines
2014/ 30/ CE Directive sur la compatibilité electromagnétique (CEM)

Les normes harmonisées suivantes ont eté appliquées :

EN 60335-2-40:2003
EN 60335-1:2012
EN 60204-1:2018
EN 378-2:2016
EN ISO 12100:2010
EN ISO 13857:2008
EN ISO 14120:2015

Personne autorisée à établier la documentation technique : Manfred Föhlisch - Oststraße 148 - 22844 Norderstedt

Norderstedt, le 30/11/2020

VI. DA-BETJENINGSVEJLEDNING

N.° de produits: AD 740 / AD 40
