EM 26 - Appareil de thérapie de douleur BEURER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Appareil TENS pour épaules (stimulation nerveuse électrique transcutanée)
Marque	Beurer
Modèle	EM 26
Programmes	4 programmes (A, B, C, D) avec modes Acupuncture, Burst, Conventionnel
Niveaux d'intensité	20 niveaux réglables
Fréquence de sortie	2 – 110 Hz
Durée d'impulsion	60 à 220 µs par phase
Tension de sortie max	50 Vpp / 5,5 V rms
Courant de sortie max	100 mA pp / 11 mA rms
Alimentation	3 piles AAA 1,5 V (LR03)
Poids (unité seule)	env. 90 g avec piles
Poids (ensemble complet)	env. 165 g avec piles
Circonférence max du corps	jusqu'à 120 cm
Taille des électrodes	env. 87 cm²
Minuterie intégrée	Oui (durée selon programme: 25 ou 30 min)
Verrouillage des touches	Oui (touche P)
Détection de contact	Oui, intensité réduite automatiquement si pas de contact
Fonction pause	Oui (touche Marche/Arrêt)
Nettoyage	Unité: chiffon doux humide; manchette: eau tiède savonneuse
Garantie	5 ans
Contenu de l'emballage	Unité de commande, manchette d'épaule, sangle, câble de connexion, 2 revêtements d'électrodes, 3 piles AAA, mode d'emploi

FOIRE AUX QUESTIONS - EM 26 BEURER

Comment utiliser l'appareil EM 26 ?

Placez d'abord la manchette d'épaule sur l'épaule douloureuse après avoir humidifié les électrodes. Branchez le câble à l'unité de commande et allumez en maintenant la touche Marche/Arrêt enfoncée. Sélectionnez un programme avec la touche P et ajustez l'intensité avec les touches ▲/▼. Le traitement dure 25 ou 30 minutes selon le programme.

Quels sont les programmes disponibles et leurs indications ?

L'appareil propose 4 programmes : A (30 min, combine les modes pour douleurs aiguës et chroniques), B (25 min, mode Acupuncture pour douleurs chroniques), C (25 min, mode Burst pour douleurs chroniques) et D (25 min, mode Conventionnel pour douleurs aiguës). Consultez votre médecin pour choisir le programme adapté.

Comment nettoyer la manchette d'épaule ?

Déconnectez le câble de la manchette. Nettoyez la manchette à l'eau tiède savonneuse, rincez abondamment et séchez en tapotant avec une serviette. N'utilisez pas d'eau chaude ni de détergents agressifs.

Quelles sont les contre-indications d'utilisation ?

L'appareil est déconseillé en cas de stimulateur cardiaque ou autres implants, grossesse, cancer, fièvre, troubles du rythme cardiaque, épilepsie, plaies ouvertes, ou après une opération. Consultez toujours un médecin avant utilisation.

Comment changer les piles ?

Ouvrez le compartiment à piles en appuyant sur le couvercle au niveau de la flèche. Insérez 3 piles AAA 1,5 V en respectant la polarité. Refermez jusqu'au clic. N'utilisez pas de batterie.

Que faire si la stimulation est désagréable ou trop forte ?

Si la stimulation est désagréable, réduisez l'intensité avec la touche ▼ ou éteignez l'appareil en maintenant la touche Marche/Arrêt. Vérifiez aussi que les électrodes sont suffisamment humidifiées et bien en contact avec la peau.

Puis-je utiliser l'appareil si j'ai un stimulateur cardiaque ?

Non, l'utilisation de l'appareil est strictement contre-indiquée pour les personnes portant un stimulateur cardiaque, une pompe à insuline ou d'autres implants métalliques, car cela pourrait altérer leur fonctionnement.

Quelle est la durée d'un traitement ?

Chaque programme dure 25 ou 30 minutes. L'appareil s'arrête automatiquement à la fin du programme. Vous pouvez faire une pause en appuyant brièvement sur la touche Marche/Arrêt.

L'appareil peut-il être utilisé sur d'autres parties du corps ?

Non, l'appareil est conçu uniquement pour les épaules (usage externe). L'utiliser sur d'autres parties peut entraîner de graves problèmes de santé.

Comment activer le verrouillage des touches ?

Appuyez environ 2 secondes sur la touche P jusqu'à ce qu'un signal sonore retentisse et que le symbole de verrouillage s'affiche. Pour déverrouiller, appuyez à nouveau 2 secondes sur la touche P.

MODE D'EMPLOI EM 26 BEURER

FR Appareil TENS pour épaules Mode d'emploi ....38

Lisez attentivement ce mode d'emploi, conservez-le pour un usage ultérieur, mettez-le à disposition des autres utilisateurs et suivez les consignes qui y figurent.

Sommaire

1. Familiarisation avec l'appareil ....38
2. Symboles utilisés....39
3. Remarques importantes....40
4. Description de l'appareil....45
5. Mise en service....46
6. Utilisation....47

Contenu

Vérifiez si l'emballage extérieur de l'appareil est intact et si tous les éléments sont inclus. Avant l'utilisation, assurez-vous que l'appareil et les accessoires ne présentent aucun dommage visible et que la totalité de l'emballage a bien été retirée. En cas de doute, ne l'utilisez pas et adressez-vous à votre revendeur ou au service client indiqué.

• 1 manchette d'épaule
- 1 sangle
• 1 unité de commande
- 1 câble de connexion

1. Nettoyage et stockage ....50
2. Élimination....51
3. Solution aux problèmes....52
4. Caractéristiques techniques....54
5. Garantie/maintenance ....55

• 3 piles 1,5 V AAA (LR03, micro)
- 2 revêtements d'électrodes autocollants
• Le présent mode d'emploi

1. Familiarisation avec l'appareil Chère cliente, cher client,

Nous vous remercions d'avoir choisi l'un de nos produits. Notre société est réputée pour l'excellence de ses produits et les contrôles de qualité auxquels ils sont soumis. Nos produits couvrent les domaines de la chaleur, du poids,

de la tension artérielle, de la température corporelle, de la thérapie douce, des massages et de l'amélioration de l'air.

Sincères salutations,

Votre équipe Beurer

Traitement de la douleur avec l'appareil de stimulation EM 26

Comment fonctionne le courant de stimulation ?

L'appareil TENS fonctionne par stimulation nerveuse électrique transcutanée (TENS). Par TENS, la stimulation nerveuse électrique transcutanée, on entend l'excitation électrique des nerfs par la peau. La TENS a été testée cliniquement et autorisée en tant que méthode efficace, non médicamenteuse et exempte d'effets secondaires lors d'une utilisation correcte pour le traitement de douleurs de certaines origines, tout comme pour le traitement autonome simple. L'effet d'atténuation ou de répression de la douleur est atteint entre autres en réprimant la transmission de la douleur dans les fibres nerveuses (principalement à travers des impulsions haute fréquence) et en augmentant la sécrétion d'endorphines par le corps, qui réduisent la sensation de douleur grâce à leur effet sur le système nerveux central. Cette méthode est cliniquement testée et approuvée. Chaque tableau clinique pour lequel l'utilisation de la TENS est judicieuse doit être déterminé par votre médecin traitant. Celui-ci vous donnera également des indications sur les avantages d'un traitement autonome par TENS.

2. Symboles utilisés

Les symboles suivants sont utilisés dans le mode d'emploi.

	Avertissement	Ce symbole vous avertit des risques de blessures ou des dangers pour votre santé.
	Attention	Ce symbole vous avertit des éventuels dommages au niveau de l’appareil ou d’un accessoire.
	Remarque	Indication d’informations importantes.
	L’appareil ne doit pas être utilisé par des personnes portant des implants médicaux (par ex. stimulateur cardiaque). Sinon, leur fonctionnement pourrait être altéré.

Les symboles suivants sont utilisés sur la plaque signalétique.

	Appareil de type BF
	Respecter les consignes du mode d'emploi
	Des valeurs de sortie supérieures à 10 mA sur chaque intervalle de 5 s peuvent être émises par l'appareil
	Fabricant
	Protéger contre l'humidité
	Numéro de série
	Le sigle CE atteste de la conformité aux exigences fondamentales de la directive 93/42/CEE relative aux dispositifs médicaux.
	Élimination conformément à la directive européenne WEEE (Waste Electrical and Electronic Equipment) relative aux déchets d'équipements électriques et électroniques
Storage / Transport	Température et taux d'humidité de stockage et de transport admissibles
	Température et taux d'humidité d'utilisation admissibles.

EAC	Marque de certification pour les produits exportés en Fédération de Russie et dans les pays de la CEI.
....	Éliminer l'emballage dans le respect de l'environnement

3. Remarques importantes

Consignes de sécurité

Avertissement

• Utilisez l'appareil TENS pour épaules exclusivement :
• sur un être humain,
• pour un usage externe uniquement,
• aux fins pour lesquelles il a été conçu et de la manière indiquée dans ce mode d'emploi.
• Toute utilisation inappropriée peut être dangereuse !
• En cas de situation d'urgence, les premiers secours sont prioritaires.
• Cet appareil n'est pas destiné à être utilisé dans un cadre professionnel ou en clinique, mais exclusivement pour l'utilisation individuelle dans des foyers privés.

• L'appareil est prévu pour fonctionner dans tous les environnements indiqués dans ce mode d'emploi, y compris dans un environnement domestique.

• Avant l'utilisation, assurez-vous que l'appareil et les accessoires ne présentent aucun dommage visible. En cas de doute, ne l'utilisez pas et adressez-vous à votre revendeur ou au service client indiqué.

• En cas de problèmes de santé quelconques, veuillez consulter votre médecin généraliste.
• L'appareil TENS pour épaules est uniquement destiné à un usage extérieur au niveau des épaules. L'utilisation de l'appareil sur d'autres parties du corps peut entraîner de graves problèmes de santé.
• Une légère rougeur de la peau après l'utilisation est normale et disparaîtra rapidement.
  Ne réutilisez l'appareil qu'après disparition de la rougeur.
• Si l'irritation de la peau est due à la durée de traitement, choisissez une durée plus courte.
• En cas de fortes irritations de la peau, arrêtez le traitement et consultez votre médecin.
• Cet appareil n'est pas conçu pour être utilisé par une personne et les enfants dont les capacités physiques, sensorielles (par ex. l'insensibilité à la douleur) ou intellectuelles sont limitées, ou n'ayant pas l'expérience et/ou les connaissances nécessaires. Le cas échéant, cette personne doit, pour sa sécurité, être surveillée par une personne compétente ou doit recevoir vos recommandations sur la manière d'utiliser l'appareil.
• Conservez l'emballage hors de portée des enfants (risque d'étouffement!).

• N'utilisez pas d'accessoires qui n'ont pas été recommandés par le fabricant.

• Ne décalez et ne déposez pas la manchette quand l'unité de commande est allumée.

• Branchez le câble de connexion dans le boîtier d'électrodes uniquement dans l'unité de commande prévue à cet effet et la manchette correspondante.
• Ne tirez pas sur le câble de connexion pendant le traitement.
• Ne pliez ou ne tirez pas sur l'extrémité du câble de connexion.
• Ne portez pas d'appareils électroniques tels que des montres pendant l'utilisation de l'appareil.

Mesures de précaution

Avertissement

• Durant les premières minutes, utilisez l'appareil en position assise ou allongée afin de ne pas risquer de vous blesser inutilement en raison d'un malaise vagal (sensation de faiblesse), ce qui arrive rarement. En cas de sensation de faiblesse, arrêtez immédiatement l'appareil et surélevez les jambes (pendant 5 à 10 minutes).
• Le traitement doit rester agréable. Si l'appareil ne fonctionne pas correctement ou si un mal-être ou des douleurs apparaissent, interrompez immédiatement l'utilisation.
• Retirez la manchette uniquement lorsque l'appareil est éteint.
• N'utilisez pas l'appareil à proximité (\~ 1 m) d'appareils à ondes courtes ou micro-ondes (p. ex. les portables),

car cela risque d'entraîner une variation des valeurs de sortie de l'appareil.

• En présence d'interférences électromagnétiques, vous risquez de ne pas pouvoir utiliser toutes les fonctions de l'appareil. Vous pouvez alors rencontrer, par exemple, des messages d'erreur ou une panne de l'écran/de l'appareil.
• Évitez d'utiliser cet appareil à proximité immédiate d'autres appareils ou en l'empilant sur d'autres appareils, car cela peut provoquer des dysfonctionnements. S'il n'est pas possible d'éviter le genre de situation précédemment indiqué, il convient alors de surveiller cet appareil et les autres appareils afin d'être certain que ceux-ci fonctionnent correctement.
• L'utilisation d'accessoires autres que ceux spécifiés ou fournis par le fabricant de cet appareil peut provoquer des perturbations électromagnétiques accrues ou une baisse de l'immunité électromagnétique de l'appareil et donc causer des dysfonctionnements.
• Le non-respect de cette consigne peut entraîner une baisse des performances de l'appareil.
• Ne plongez jamais l'appareil dans l'eau ou d'autres liquides.
• N'utilisez pas l'appareil à proximité de matières facilement inflammables, de gaz ou d'explosifs.
• Ne placez jamais la sangle autour de votre cou. Sinon, vous risquez de vous étrangler.

Remarques relatives aux électrodes

Attention

• Les électrodes ne doivent pas être placées sur des plaies ouvertes de la peau.
• Valeur de sortie max. recommandée pour les électrodes 5 mA/cm².
• Des densités du courant effectives supérieures à 2 mA/cm ^2 nécessitent une attention accrue de l'utilisateur.

Avertissement

Pour éviter de compromettre votre santé, l'utilisation de l'appareil est fortement déconseillée dans les cas suivants :

• si vous portez un stimulateur cardiaque ou d'autres implants, comme une pompe à insuline ou des implants métalliques ;
• en cas de forte fièvre (par ex. > 39 °C) ;
• en cas de troubles du rythme cardiaque connus ou aigus (arythmie) et d'autres troubles de la conduction et de l'excitation cardiaques ;
• en cas de crises (par ex. épilepsie) ;
• pendant une grossesse ;
• en cas de cancer ;
• après des opérations, lorsque de fortes contractions musculaires peuvent perturber le processus de guéri- son ;

• sur une peau atteinte d'une maladie chronique ou aiguë (blessure ou inflammation), par ex. en cas d'inflammations douloureuses ou indolores ou de rougeurs ;
• en cas d'éruptions cutanées (par ex. allergies), de brûlures, de contusions, gonflements ou de blessures ouvertes ou en cours de guérison ;
• sur des cicatrices d'opération impliquées dans la guérison ;
• en cas de connexion simultanée à un appareil chirurgical haute fréquence. Cela peut provoquer des brûlures dues aux champs basse tension ;
• après la prise de calmants, d'alcool ou de somnifères ;
• en parallèle de toutes les activités dans lesquelles une réaction imprévisible (par ex. contraction musculaire renforcée malgré une faible intensité) peut être dangereuse, par exemple, lors de la conduite ou de l'utilisation et de la manipulation de machines ;
• sur les personnes endormies ;
• n'utilisez pas cet appareil en même temps que d'autres appareils envoyant des impulsions électriques à votre corps ;
• l'appareil est approprié pour une utilisation autonome ;
• pour des raisons d'hygiène, la manchette doit être utilisée par une personne uniquement ;
• s'assurer qu'aucun objet métallique ne peut entrer en contact avec les électrodes pendant la stimulation, car il pourrait provoquer des brûlures locales ;

• en cas de maladie gastro-intestinale aiguë ou chronique ;

• en présence d'implants métalliques ;
  • par des porteurs de pompe à insuline ;

• dans des environnements à humidité élevée, par ex. dans la salle de bain ou en prenant un bain ou une douche.

Les électrodes ne doivent pas être utilisées :

• au niveau de la tête : cela risque de provoquer des crampes ;
• au niveau du cou/de la carotide : cela risque de provoquer un arrêt cardiaque ;
• au niveau de la gorge et du larynx : cela risque de provoquer des crampes musculaires, pouvant entraîner une asphyxie ;
• à proximité du thorax : cela risque d'augmenter le risque de fibrillation ventriculaire et provoquer un arrêt cardiaque.

Consultez votre médecin avant toute utilisation en cas :

• maladies aiguës, en particulier en cas de soupçon ou de présence d'hypertension, de troubles de la coagulation sanguine, de prédisposition aux maladies thromboemboliques ainsi qu'en cas de néoplasmes malins ;
  • diabète ou autres maladies ;
• douleurs chroniques non expliquées, indépendamment de la zone du corps ;

• tous les troubles de la sensibilité avec diminution de la sensation de douleur (par ex. troubles du métabolisme) ;

• traitements médicaux menés en parallèle ;

• troubles survenus suite au traitement par stimulation ;
• irritations cutanées sous les électrodes.

Avertissement

L'utilisation de l'appareil ne remplace pas une consultation et un traitement médicaux. C'est pourquoi en cas de tout type de douleur ou de maladie, veuillez toujours consulter d'abord votre médecin !

Avant la mise en service

Attention

• L'emballage doit être retiré avant l'utilisation de l'appareil.
• Éteignez immédiatement l'appareil s'il est défectueux ou présente des défauts de fonctionnement.
• Ne mettez jamais la manchette d'épaule avec les électrodes métalliques nues. Vous pourriez vous blesser en utilisant la manchette d'épaule sans revêtement d'électrode.
• Si les films autocollants manquent ou s'effacent sur les électrodes, nous vous recommandons expressément de coller les films d'électrodes fournis.

Attention

• Le fabricant ne peut être tenu pour responsable des dommages causés par une utilisation inappropriée ou non conforme.
• Protégez l'appareil de la poussière, la saleté et l'humidité.
• Si l'appareil est tombé, a été exposé à un fort taux d'humidité ou a subi d'autres types de dommages, il ne doit plus être utilisé. L'appareil ne doit pas être exposé à des températures élevées ou à la lumière du soleil.
• Vous ne devez en aucun cas ouvrir ou réparer l'appareil ; le bon fonctionnement de l'appareil ne serait plus assuré. Le non-respect de cette consigne annulera la garantie.
• Pour toute réparation, adressez-vous au service client ou à un revendeur agréé.

Remarques relatives aux piles

• Si du liquide de la cellule de pile entre en contact avec la peau ou les yeux, rincer la zone touchée avec de l'eau et consulter un médecin.
• Risque d'ingestion ! Les enfants en bas âge pourraient avaler des piles et s'étouffer. Conserver les piles hors de portée des enfants en bas âge !
• Respecter les signes de polarité plus (+) et moins (-).
• Si une pile a coulé, enfiler des gants de protection et nettoyer le compartiment à piles avec un chiffon sec.

• Protéger les piles d'une chaleur excessive.

• Risque d'explosion ! Ne jette pas les piles dans le feu.

• Les piles ne doivent pas être rechargées ni court-circuitées.
• En cas de non-utilisation prolongée de l'appareil, retirer les piles du compartiment à piles.
• Utiliser uniquement des piles identiques ou équivalentes.
• Remplacer toujours toutes les piles en même temps.
• Ne pas utiliser de batterie !
• Ne pas démonter, ouvrir ou casser les piles.

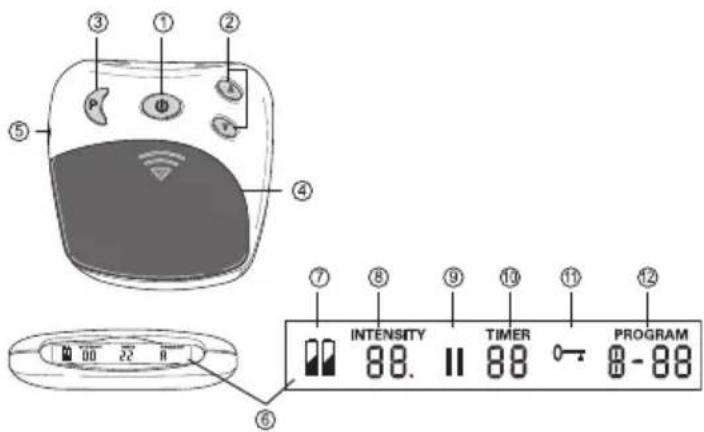

4. Description de l'appareil Aperçu de l'unité de commande

Pos. Désignation

1 Touche Marche/Arrêt/Pause

2 Réglage de l'intensité ▲ augmenter ▼ baisser

3 Touche Programme/verrouillage

4 Compartiment à piles

5 Prise femelle

6 Écran à affichage LCD

7 État des piles, s'affiche lorsque les piles sont faibles

8 Intensité, niveau 0 – 20

9 Symbole pause, clignote lorsqu'il est activé

10 MINUTEUR : Durée restante du programme actif en minutes

11 Verrouillage activé

12 Programme actif

5. Mise en service Insérer les piles

Ouvrez le compartiment à piles [4] en appuyant sur le couvercle au niveau de la flèche et en poussant vers le bas.

Insérez les 3 piles alcalines AAA 1,5 V. Assurez-vous de bien respecter la polarité des piles.

Refermez le couvercle du compartiment à piles jusqu'à sentir et entendre un clic.

Raccorder le câble de connexion et placer la manchette d'épaule

1. Raccordez le câble de connexion avec les clips métalliques de la manchette d'épaule.

Avant de placer la manchette d'épaule, nettoyez et dégraissez la partie du corps à traiter.

Avant de placer la manchette d'épaule, humidifiez d'abord les électrodes à contact à eau et l'épaule avec de l'eau.

i Remarque

La manchette d'épaule peut être utilisée aussi bien pour l'épaule gauche que pour l'épaule droite. Important : La sangle doit toujours être placée d'abord dans le dos pour que vous puissiez la serrer à l'avant.

1. Pour faciliter la mise en place de la manchette, fixez d'abord l'extrémité inférieure de la manchette avec la fermeture auto-agrippante prévue à cet effet et glissez votre bras dans l'ouverture formée. Tirez ensuite la manchette pour la placer sur votre épaule douloureuse à l'aide du bras opposé. Vous pouvez resserrer la fermeture auto-agrippante plus tard, lorsque vous avez fixé la sangle.
2. Attrapez la sangle dans votre dos à l'aide de votre bras opposé, tirez-la vers l'avant et passez-la dans la boucle de la manchette d'épaule. Vous pouvez ensuite fixer l'extrémité de la sangle directement à la sangle elle-même à l'aide de la fermeture auto-agrippante.

3. Si nécessaire, vous pouvez resserrer la fermeture au-to-agrippante au niveau de votre bras.

4. Fixez la manchette dans la position souhaitée à l'aide de la fermeture auto-aggripante. Assurez-vous que la manchette n'est pas trop serrée, mais que les électrodes à contact à eau disposent d'un contact suffisant avec la peau.

5. Branchez la fiche du câble de connexion dans la prise [5] de l'unité de commande.

i Changement des piles

Si l'affichage du niveau des piles [7] apparaît, changez les piles.

- Ouvrez le compartiment à piles [4] en appuyant sur le couvercle au niveau de la flèche et en poussant vers le bas.

- Vous devez introduire 3 piles 1,5 V type AAA (LR 03 micro). Assurez-vous de bien respecter la polarité. Conformez-vous pour cela au schéma dans le compartiment à piles.

• N'utilisez pas de batterie !

6. Utilisation

Remarques générales relatives à l'utilisation

Allumez l'appareil après avoir placé la manchette correctement. Voir le chapitre 5.

L'appareil TENS pour épaules est conçu pour le traitement personnel des douleurs de l'épaule.

Mise sous tension

Appuyez et maintenez enfoncée la touche Marche/Arrêt [1] jusqu'à ce qu'un signal sonore retentisse et que l'affichage LCD de l'écran [6] s'allume. Lors du premier démarrage de l'appareil, le programme A est activé automatiquement.

Sélection du programme

L'appareil propose 4 programmes comprenant 20 intensités d'impulsions chacun. Vous trouverez une description détaillée dans le tableau suivant :

Prog.	Durée Mode	TENS	Fréquence	Durée d'impulsion	Mode
A 30 min
	0 – 10 min.	Acupuncture	4 Hz 220 Hz	μs En continu
	10 – 20 min.	Burst 2 Hz	110 Hz par impulsion	220 μs Inter-rompu
	20 – 30 min.	Conventionnel	110 Hz 60 Hz	μs En continu
B 25 min	in Acupu-ncture		4 Hz 220 Hz	μs En continu
C 25 min	in Burst 2 Hz		110 Hz par impulsion	220 μs Inter-rompu
D 25 min		Conventionnel	110 Hz 60 Hz	μs En continu

Prog.	Description et propositions de traitement
A Propositions de traitement* : douleurs aiguës répé- tées au niveau de l’épaule, douleurs chroniques au niveau de l’épaule.Combine les avantages des programmes B, C et D.
B Propositions de traitement* : douleurs chroniques au niveau de l’épauleLa basse fréquence permet d’augmenter l’in- tensité, ce qui entraîne une stimulation plus profonde, en combinaison avec des micro contractions des muscles.Ce programme a un effet analgésique plus in- tense que les autres.Il favorise la production d’endorphines qui sou- lagent naturellement la douleur.Soulagement prolongé de la douleur.
C Propositions de traitement* : douleurs chroniques au niveau de l’épauleLe mode Burst est une alternative au mode Acu- puncture. La stimulation est plus agréable.Il favorise la production d’endorphines qui sou- lagent naturellement la douleur.Soulagement prolongé de la douleur.
D Propositions de traitement* : douleur aiguë au niveau de l’épaule, crises douloureuses aiguës et préventionVous pouvez commencer par ce programme.Le soulagement de la douleur repose sur la théorie du « Gate Control ». Selon la théorie du « Gate Control », une impulsion non douloureuse ferme la « porte » aux impulsions douloureuses, de sorte que la sensation de douleur n’est pas transmise au système nerveux central.L’effet se produit assez rapidement, mais la durée du soulagement ne dure en général que quelques heures après le traitement.

*Les sensations et les effets dépendent de chaque utilisateur : consultez au préalable votre médecin et essayez chaque programme pour vous assurer que vous utilisez le programme qui soulage au mieux votre douleur.

Remarque :

Dans le programme A, en passant de la phase 1 à la phase 2, vous ressentez un effet plus intense (après env. 10 min). Cette différence est normale et elle est voulue. Si vous trouvez l'intensité trop élevée, vous pouvez tout simplement la réduire en appuyant sur la touche d'intensité ▼ [2].

Remarque :

si le programme est modifié (par exemple, s'il passe de A à B) pendant la stimulation, l'intensité augmente progressivement jusqu'à atteindre celle du nouveau programme. Si nécessaire, vous pouvez interrompre cette augmentation en appuyant sur la touche d'intensité ▼ [2] ou en éteignant l'appareil en appuyant sur le bouton Marche/Arrêt [1] pendant deux secondes.

Interrompre des impulsions trop fortes

À tout moment, vous pouvez réduire l'intensité ou, en appuyant sur le bouton Marche/Arrêt [1] (pendant env. 2 s), éteindre à nouveau l'appareil.

Réglage de l'intensité

Appuyez sur la touche d'intensité ▲ [2] pour augmenter progressivement l'intensité ou sur la touche ▼ [2] pour la baisser progressivement. Vous pouvez régler l'intensité sur 20 niveaux. Selon le niveau d'intensité, vous ressentez d'abord un léger picotement qui peut aller jusqu'à une contraction musculaire.

i Réglez l'intensité de sorte que l'utilisation de l'appareil reste agréable.

Éviter les changements d'intensité non désirés

Pour éviter d'augmenter par inadvertance l'intensité au cours d'un traitement, il suffit d'activer le verrouillage. Pour cela, appuyez environ 2 secondes sur la touche programme P [3]. Un signal sonore retentit et le symbole « 0 » s'affiche sur l'écran [6]. Pour déverrouiller les touches, appuyez sur la touche P [3] pendant env. 2 secondes.

Réagir aux sensations désagréables

Si vous ressentez un picotement ou une démangeaison sur la peau, éteignez l'appareil et procédez comme suit :

• vérifiez si les électrodes sont en bon état ou si elles présentent un défaut ;
• vérifiez si le revêtement rond sur les électrodes est encore présent ;
• retirez la manchette et humidifiez-la à nouveau complètement ;
• lors du repositionnement, assurez un bon contact avec la peau et une bonne humidification.

Faire une pause

Si vous souhaitez faire une pause en cours de programme, appuyez brièvement sur la touche Pause [1]. Un signal sonore retentit et le symbole Pause « Il » clignote sur l'écran [6]. Vous pouvez reprendre le programme en appuyant à nouveau sur la touche [1].

Détection du contact

Si les électrodes ne sont pas en contact avec la peau, l'intensité est réduite automatiquement au niveau zéro. Cela permet d'éviter les stimuli indésirables. Sans contact avec la peau, il n'est pas possible d'augmenter l'intensité.

Fonction d'enregistrement

L'appareil mémorise le dernier programme utilisé.

Après un changement de piles, l'appareil redémarre au premier programme.

7. Nettoyage et stockage

Nettoyage de l'unité de commande

Attention

Avant de commencer le nettoyage, déconnectez le câble de connexion de l'unité de commande et de la manchette d'épaule et retirez les piles.

Après l'utilisation, nettoyez l'unité de commande avec un chiffon doux légèrement humidifié. En cas de salissures plus importantes, vous pouvez également humidifier légèrement le chiffon avec de la lessive. Pour le nettoyage, n'utilisez pas de détergent chimique ou abrasif. Assurez-vous que l'eau ne s'infiltre pas à l'intérieur de l'unité de commande !

Nettoyage de la manchette d'épaule

Attention

1. Avant de débuter le nettoyage, déconnectez le câble de connexion de la manchette.
2. Nettoyez la manchette avec précaution à l'eau tiède sa vonneuse. N'utilisez pas d'eau chaude. Rincez ensuite bien à l'eau afin qu'il n'y ait plus de résidus de savon sur la manchette.
3. Séchez ensuite la manchette avec précaution en la tapotant avec une serviette.

Avertissement

• Si la manchette est endommagée, remplacez-la.
• Avant de replacer la manchette, nettoyez et dégraissez la partie du corps à traiter.

Stockage

• Débranchez le câble de connexion de l'unité de commande éteinte
• Ôtez la manchette de votre corps.
• Débranchez le câble de connexion de la manchette d'épaule.
• Rangez l'unité de commande, la manchette d'épaule et le câble de connexion dans l'emballage d'origine.
• Conservez l'emballage d'origine dans un endroit frais, sec et inaccessible pour les enfants.

- Si vous ne comptez pas l'utiliser avant longtemps, retirez les piles de l'appareil. Des piles qui fuient peuvent endommager l'appareil.

8. Élimination

Dans l'intérêt de la protection de l'environnement, l'appareil ne doit pas être jeté avec les ordures ménagères à la fin de sa durée de service.

L'élimination doit se faire par le biais des points de collecte compétents dans votre pays. Éliminez l'appareil conformément à la directive européenne – WEEE (Waste Electrical and Electronic Equipment) relative aux appareils électriques et électroniques usagés.

Pour toute question, adressez-vous aux collectivités locales responsables de l'élimination et du recyclage de ces produits.

Les piles usagées et complètement déchargées doivent être mises au rebut dans des conteneurs spéciaux ou aux points de collecte réservés à cet usage ou bien déposées chez un revendeur d'appareils électriques. L'élimination des piles est une obligation légale qui vous incombe.

Ces pictogrammes se trouvent sur les piles à substances nocives :

Pb = pile contenant du plomb, Cd = pile contenant du cadmium, Hg = pile contenant du mercure.

9. Solution aux problèmes

Problème Cause possible Solution
L'appareil ne s'allume pas.	Les piles sont vides.	Changez les piles
	Les piles ne sont pas correctement insérées.	Remettez les piles dans le compartiment.
La stimulation est trop faible.	La manchette n'est pas suffisamment en contact avec la peau.	Repositionnez la manchette. Assurez un contact suffisant avec la peau.
	Les électrodes à contact à eau ne sont pas assez humidifiées.	Éteignez l'appareil. Humidifiez les électrodes.

Problème Cause possible Solution
La stimulation est dé-sagréable.	L'intensité de l'appareil est trop élevée.	Baissez l'intensité sur l'appareil.
	Les électrodes à contact à eau ne sont pas assez humidifiées.	Éteignez l'appareil. Humidifiez les électrodes.
	Le câble de connexion est usé/défectueux.	Changez le câble de connexion.
	Les électrodes à contact à eau sont usées/défec - tueuses.	Changez la man-chette.
Stimulation irrégulière.	Câble de connexion défectueux.	Diminuez l'intensité et tournez le câble de connexion dans la prise de 90°. En cas de problèmes supplémentaires, remplacez le câble de connexion.
La stimulation est inefficace.	Les électrodes à contact à eau ne sont pas correctement posées sur la peau.	Retirez les électrodes à contact à eau et replacez-les sur la peau. Assurez un contact suffisant avec la peau.
La peau devient rouge et/ou une douleur perçante survient.	La manchette n’est pas correctement posée sur la peau.	Assurez-vous que la manchette est fermement posée sur la peau.
	La manchette est sale.	Nettoyez la manchette comme décrit dans ce mode d’emploi.
	Une électrode à contact à eau est rayée.	Changez la manchette.
	Les électrodes à contact à eau ne sont pas assez humidifiées.	Éteignez l’appareil. Humidifiez les électrodes.

Problème Cause possible Solution
La stimulation s'arrête pendant l'utilisation.	La manchette se décolle de la peau.	Interrompez l'utilisation et reposez la manchette.
	Le câble de connexion s'est débranché.	Interrompez l'utilisation et rebranchez le câble de connexion.
	Les piles sont vides.	Changez les piles dans l'unité de commande.

Si votre problème ne figure pas ici, contactez notre service client.

1. Caractéristiques techniques

Circonférence du haut du corps en diagonale	jusqu'à 120 cm
Type EM 29
Modèle EM 26
Poids- Appareil- Appareil, manchette et câble	- env. 90 g avec piles- env. 165 g avec piles
Taille des électrodes env. 87 cm^2
Paramètres(charge 500 Ohm)	Tension de sortie :max. 50 Vpp/5,5 V rmsCourant de sortie :max. 100 mApp/11 mArmsFréquence de sortie :2 – 110 Hz
Durée d'impulsion 60 à	220 μs par phase
Oscillogramme Impulsions	rectangulaires symétriques biphasiques
Alimentation électrique	4,5 V(3 x 1,5 V AAA, type LR03)
Conditions d'utilisation	Entre 0 °C et 40 °C, 20 à 65 %d’humidité relative de l’air

Stockage Entre 0 °C et

55 °C, 10 à 90 %d’humidité relative de l’air

Le numéro de série se trouve sur l'appareil ou dans le compartiment à piles.

Nous nous réservons le droit d'effectuer des modifications techniques pour améliorer et faire évoluer le produit. En cas d'utilisation de l'appareil en dehors des spécifications, un fonctionnement irréprochable ne peut pas être garanti ! Cet appareil est conforme aux normes européennes EN60601-1 et EN60601-1-2 (en conformité avec CISPR 11, 61000-4-2, 61000-4-3, 61000-4-8) et répond aux exigences de sécurité spéciales relatives à la compatibilité électromagnétique. Veuillez noter que les dispositifs de communication HF portables et mobiles sont susceptibles d'influer sur cet appareil. Pour plus de détails, veuillez contacter le service après-vente à l'adresse mentionnée ou vous reporter à la fin du mode d'emploi. L'appareil est conforme aux exigences de la directive européenne 93/42/EC sur les produits médicaux, la loi sur les produits médicaux. Pour cet appareil, aucun test fonctionnel ni aucune familiarisation selon le § 5 de l'ordonnance relative aux exploitants de dispositifs médicaux n'est nécessaire. Même s'ils ne sont pas nécessaires, des contrôles techniques de sécurité sont effectués selon le § 6 de l'ordonnance relative aux exploitants de dispositifs médicaux.

11. Garantie/maintenance

La société Beurer GmbH, sise Söflinger Straße 218, 89077 Ulm, Allemagne, (ci-après désignée « Beurer ») propose une garantie pour ce produit dans les conditions suivantes et dans la mesure prévue ci-après.

Les conditions de garantie suivantes n'affectent en rien les obligations de garantie du vendeur découlant du contrat de vente conclu avec l'acheteur. La garantie s'applique également sans préjudice de la responsabilité légale obligatoire.

Beurer garantit le bon fonctionnement et l'intégrité de ce produit.

La période de garantie mondiale est de 5 ans à compter de la date d'achat par l'acheteur du produit neuf et non utilisé.

Cette garantie ne s'applique qu'aux produits achetés par l'acheteur en tant que consommateur et utilisés uniquement à des fins personnelles dans le cadre d'une utilisation domestique. Le droit allemand s'applique.

Si, au cours de la période de garantie, ce produit s'avère incomplet ou défectueux conformément aux dispositions suivantes, Beurer s'engage à proposer gratuitement un remplacement ou une réparation conformément aux

présentes Conditions de garantie.

Si l'acheteur souhaite faire valoir la garantie, il doit d'abord s'adresser au revendeur local : cf. liste « Service client à l'international » ci-jointe pour connaître les adresses du service après-vente.

L'acheteur recevra ensuite des informations complémentaires concernant le déroulement de la demande de garantie, par exemple, l'adresse à laquelle envoyer le produit et les documents requis.

Une demande de garantie ne peut être prise en compte que si l'acheteur présente

- une copie de la facture/du reçu et

- le produit d'origine

à Beurer ou à un partenaire autorisé de Beurer.

La présente Garantie exclut expressément

- toute usure découlant de l'utilisation ou de la consommation normale du produit ;

- les accessoires fournis avec le produit qui s'usent ou qui sont consommés dans le cadre d'une utilisation normale du produit (par exemple, piles, piles rechargeables, manchettes, joints, électrodes, ampoules, embouts et accessoires pour inhalateur) ;

- les produits utilisés, nettoyés, stockés ou entretenus de manière inappropriée et/ou contraire aux conditions d'utilisation, ainsi que les produits ouverts, réparés ou

modifiés par l'acheteur ou par un service client non agréé par Beurer ;

• les dommages survenus lors du transport entre le fabricant et le client ou entre le service client et le client ;
• les produits achetés en tant qu'article de second choix ou d'occasion ;
• les dommages consécutifs qui résultent d'une défaillance du produit (dans ce cas, toutefois, des réclamations peuvent être soulevées relatives à la responsabilité du fait des produits ou à d'autres dispositions légales obligatoires relatives à la responsabilité).

Les réparations ou le remplacement complet ne prolongent en aucun cas la période de garantie.

ESPAÑOL
