Caractéristiques techniques	Plaque vibrante Lescha BELLE PCLX 1645E, moteur à essence, puissance nominale de 4,5 kW, poids de 164 kg, fréquence de vibration de 60 Hz.
Utilisation	Idéale pour le compactage de sols, de gravier et de pavés, adaptée aux chantiers de construction et de terrassement.
Maintenance et réparation	Vérifier régulièrement le niveau d'huile, nettoyer le filtre à air, contrôler les plaques et les joints, suivre les recommandations du fabricant pour l'entretien.
Sécurité	Porter des équipements de protection individuelle (EPI) tels que des gants, des lunettes de sécurité et des protections auditives, respecter les consignes de sécurité lors de l'utilisation.
Informations générales	Garantie de 2 ans, service après-vente disponible, pièces de rechange accessibles.

FOIRE AUX QUESTIONS - BELLE PCLX 1645E Lescha

Comment démarrer la plaque vibrante Lescha BELLE PCLX 1645E ?

Pour démarrer la plaque vibrante, assurez-vous que le moteur est correctement alimenté et que le niveau d'huile est suffisant. Appuyez sur le bouton de démarrage situé sur le panneau de commande.

Que faire si la plaque vibrante ne démarre pas ?

Vérifiez d'abord que le câble d'alimentation est bien connecté et que la prise fonctionne. Assurez-vous également que le niveau d'huile est adéquat et que le dispositif de sécurité n'est pas activé.

Comment régler la vitesse de la plaque vibrante ?

La vitesse peut être ajustée à l'aide du régulateur de vitesse situé sur le panneau de commande. Tournez-le dans le sens des aiguilles d'une montre pour augmenter la vitesse et dans le sens inverse pour la diminuer.

Quel type de carburant utiliser pour la plaque vibrante ?

Utilisez uniquement du carburant sans plomb de qualité conforme aux spécifications du fabricant. Évitez d'utiliser des mélanges d'essence contenant de l'éthanol.

Comment entretenir la plaque vibrante Lescha BELLE PCLX 1645E ?

Un entretien régulier est essentiel. Vérifiez le niveau d'huile avant chaque utilisation, nettoyez la plaque après usage, et vérifiez les boulons et les connexions pour vous assurer qu'ils sont bien serrés.

Que faire si la plaque vibrante vibre de manière irrégulière ?

Assurez-vous que la plaque est correctement fixée et qu'il n'y a pas de débris sous la plaque. Vérifiez également l'état des ressorts et des amortisseurs.

Est-ce que la plaque vibrante peut être utilisée sur tous les types de sol ?

La plaque vibrante est idéale pour les sols compacts comme le gravier, le sable ou l'argile. Évitez de l'utiliser sur des surfaces molles ou instables.

Quelle est la capacité de vibration de la plaque vibrante Lescha BELLE PCLX 1645E ?

La plaque vibrante Lescha BELLE PCLX 1645E a une force de vibration qui peut atteindre jusqu'à 30 kN, ce qui la rend efficace pour le compactage des matériaux.

Comment transporter la plaque vibrante en toute sécurité ?

Pour transporter la plaque, utilisez les poignées de transport et assurez-vous que le moteur est éteint et refroidi. Fixez-la correctement dans le véhicule pour éviter tout mouvement.

Où trouver des pièces de rechange pour la plaque vibrante ?

Les pièces de rechange peuvent être commandées auprès du distributeur agréé Lescha ou via le site web officiel du fabricant.

MODE D'EMPLOI BELLE PCLX 1645E Lescha

Nous soussignés, Belle Group Sheen UK, Sheen, Nr Buxton, Derbyshire, SK17 0EU, GB, certifions que si le produit décrit dans ce certificat est acheté chez un distributeur autorisé Belle Group au sein de la CEE, il est conforme aux normes CEE ci-après: 2006/42/CE (Cette norme remplace la norme 98/37/CE), Norme compatible pour l'électromagnisme 2004/108/CE (modifié par 89/336/EEC, 92/31/EEC & 93/68 EEC). Les déchets électriques, et d'équipement électronique 2002/96/CE, caractéristiques basse tension 2006/95/CE, BS EN ISO 12100-1:2003 Norme de sécurité des machines et des critères associés et configurés, si applicable. Les émissions de bruit sont conformes à la directive 2000/14/EC Annexe VI et 2005/88/EC pour machines , article 12, l'objet mentionné est AVT Reliability, Unit 2 Easter Court, Europa Boulevard, Warrington, Cheshire, WA5 7ZB, GB. Les fichiers techniques des émissions sonores sont détenus par Ray Neilson à l'adresse du Siège du Groupe Belle qui est indiqué ci-dessus.

Le Directeur Général - Pour le compte de la SOCIETE BELLE GROUP (SHEEN) UK.

Date de déclaration - 2016....

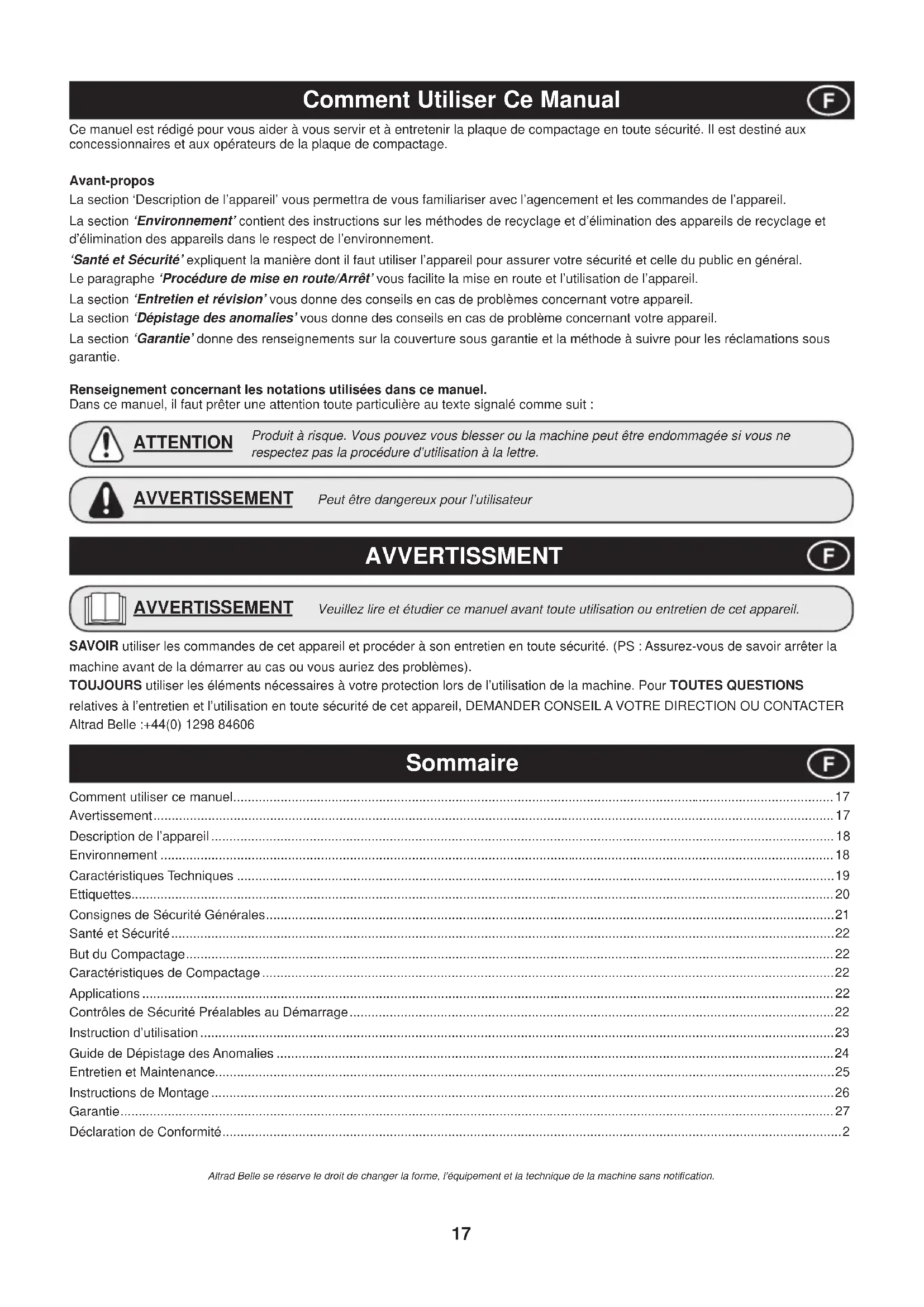

Comment Utiliser Ce Manual

Ce manuel est rédigé pour vous aider à vous servir et à entretenir la plaque de compactage en toute sécurité. Il est destiné aux concessionnaires et aux opérateurs de la plaque de compactage.

Avant-propos

La section 'Description de l'appareil' vous permettra de vous familiariser avec l'agencement et les commandes de l'appareil.

La section ‘Environnement’ contient des instructions sur les méthodes de recyclage et d'élimination des appareils de recyclage et d'élimination des appareils dans le respect de l'environnement.

'Santé et Sécurité' expliquent la manière dont il faut utiliser l'appareil pour assurer votre sécurité et celle du public en général.

Le paragraphe 'Procédure de mise en route/Arrêt' vous facilite la mise en route et l'utilisation de l'appareil.

La section ‘Entretien et révision’ vous donne des conseils en cas de problèmes concernant votre appareil.

La section ‘Dépistage des anomalies’ vous donne des conseils en cas de problème concernant votre appareil.

La section ‘Garantie’ donne des renseignements sur la couverture sous garantie et la méthode à suivre pour les réclamations sous garantie.

Renseignement concernant les notations utilisées dans ce manuel.

Dans ce manuel, il faut prêter une attention toute particulière au texte signalé comme suit :

ATTENTION

Produit à risque. Vous pouvez vous blesser ou la machine peut être endommagée si vous ne respectez pas la procédure d'utilisation à la lettre.

AVVERTISSEMENT

Peut être dangereux pour l'utilisateur

AVVERTISSMENT

AVVERTISSEMENT

Veuillez lire et étudier ce manuel avant toute utilisation ou entretien de cet appareil.

SAVOIR utiliser les commandes de cet appareil et procéder à son entretien en toute sécurité. (PS : Assurez-vous de savoir arrêter la machine avant de la démarrer au cas ou vous auriez des problèmes).

TOUJOURS utiliser les éléments nécessaires à votre protection lors de l'utilisation de la machine. Pour TOUTES QUESTIONS relatives à l'entretien et l'utilisation en toute sécurité de cet appareil, DEMANDER CONSEIL A VOTRE DIRECTION OU CONTACTER Altrad Belle :[phone]

Sommaire

Comment utiliser ce manuel....17

Avertissement....17

Description de l'appareil....18

Environnement 18

Caractéristiques Techniques ....19

Ettiquettes....20

Consignes de Sécurité Générales....21

Santé et Sécurité....22

But du Compactage....22

Caractéristiques de Compactage 22

Applications 22

Contrôles de Sécurité Préalables au Démarrage....22

Instruction d'utilisation....23

Guide de Dépistage des Anomalies ....24

Entretien et Maintenance....25

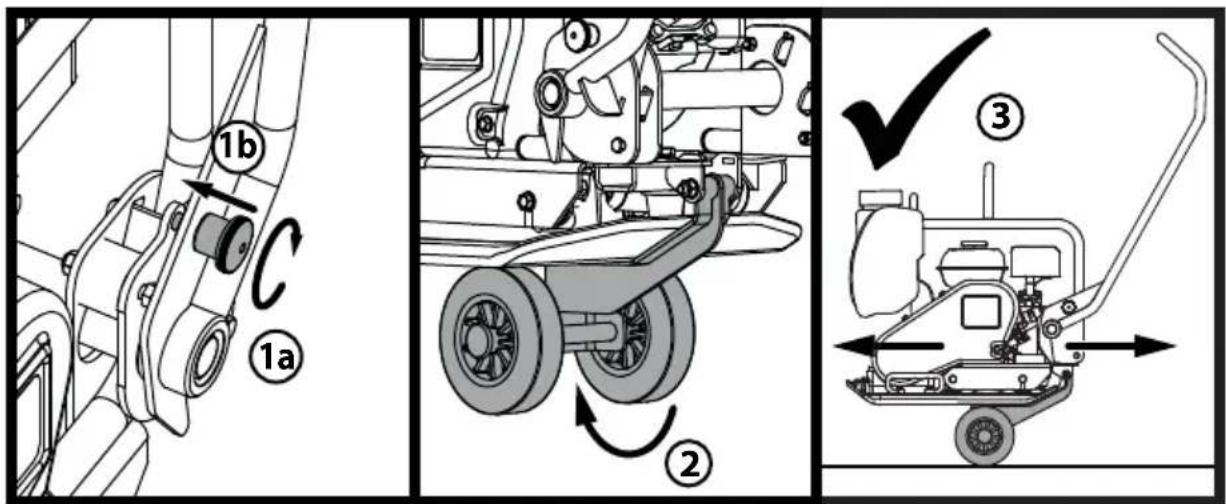

Instructions de Montage 26

Garantie....27

Déclaration de Conformité....2

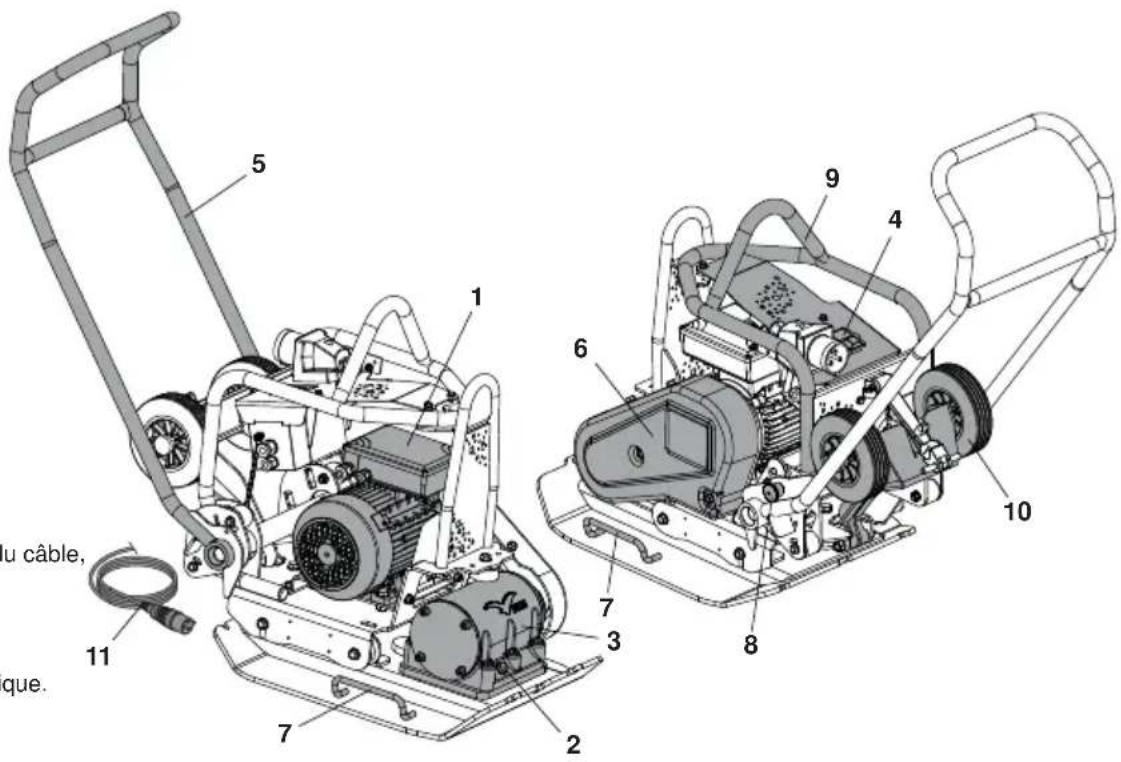

Type de machine:

Plaque de compactage unidirectionnelle

1. Moteur Electrique
2. Bouchon d'huile d'Unité de vibration.
3. Unité de vibration.
4. Interrupteur.
5. Poigne de commande,
6. Pare courroie,
7. Point de levage à main,
8. Bouton du Loquet,
9. Carène Moteur,

10. Câble d'alimentation.

11. Crochet de rangement du câble,

Sur le point de levage 7 ne pas utiliser de palan mecanique.

5 1 6 7 3 2 8 9 4 10 u câble, que.

Respect de L'Environnement

Elimination en toute sécurité

Instruction pour le respect de l'environnement Cet appareil contient des matériaux recyclables.

Pour vous débarrasser de l'appareil, prière d'emmener l'appareil et les accessoires dans une décharge de recyclage agréé.

Composant Matériel
Poignée Acier
Poignée Acier
Plaque d'embase Acier
Poids excentrique Acier
Moteur Electrique Acier & Aluminium & Cuivre
Pièces variées Acier et aluminium

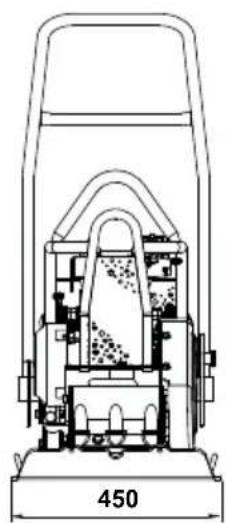

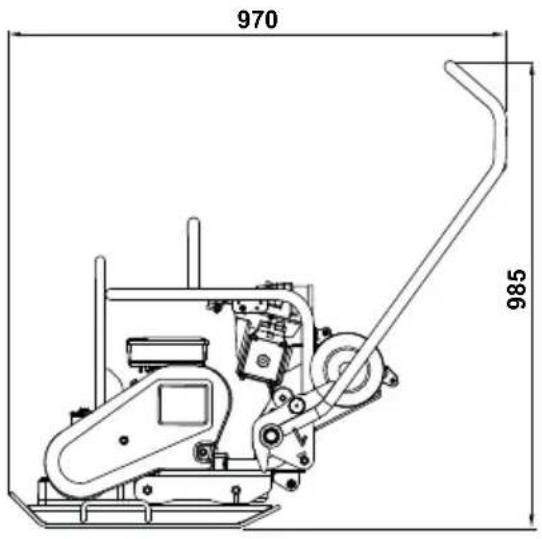

970 985

Modèle 110v 50Hz 230v 50Hz
Poids (kg) 97 97
Puissance Moteur (Hp / kW) 3.0 / 2.2 3.0 / 2.2
Régime du moteur (tr/min) 2880 2880
Tension Nominale (v) 110230
Courant nominal (A) 27.2 13.6
Système de protection IP44 IP44
Consommation d’énergie (Kwh)	2.21 2.21
Force du vibreur (kN)	14 14
Fréquence (Hz)	50 50
La Taille Minimale du Transformateur (kVA)	5	N/A
Vitesse de déplacement Maximum (m/min)	25 25
Déclivité Maximale (°)	20 20
Force de compaction (kg/m2)	517	517
Vibration sur 3 axes* (m/sec2) 3.04 3.04
Durée d’utilisation (Mins)	323.6	323.6
Niveau de puissance sonore (dB(A))	105	105

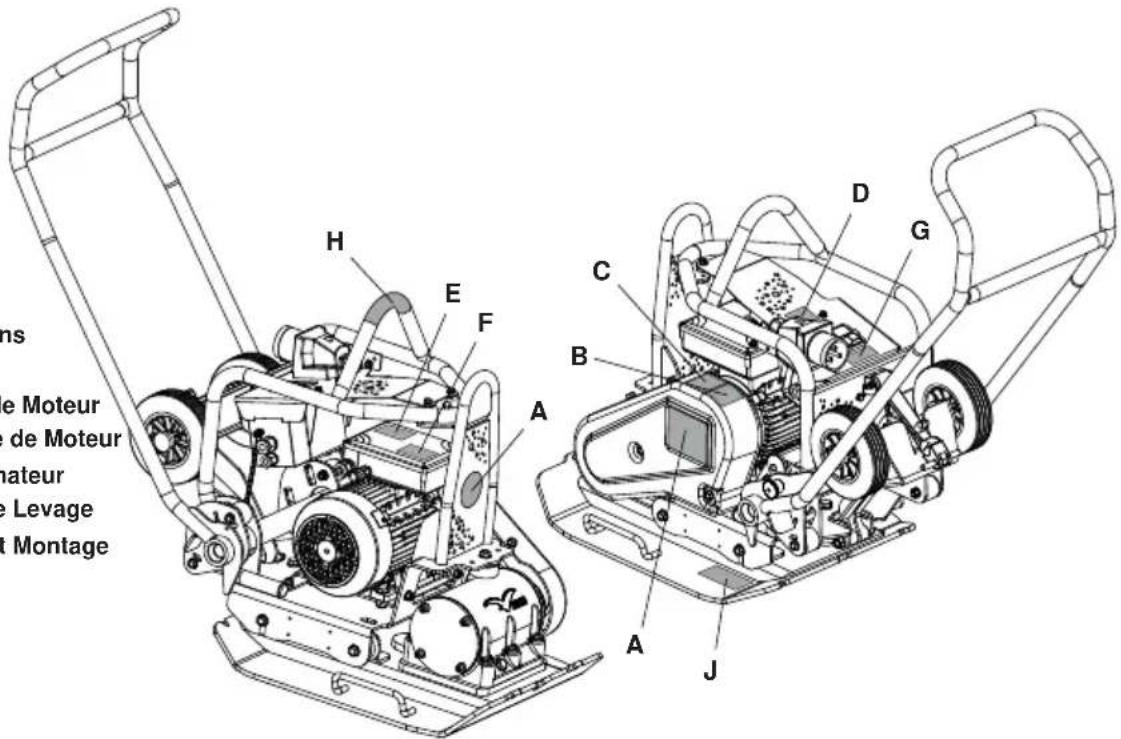

A - Etiquette de Marque
B - Etiquette du Sécurité
C - Etiquette du Bruit
D - Etiquette des Conditions Humides
E - Etiquette de Sécurité de Moteur
F - Etiquette de Puissance de Moteur
G - Etiquette de Transformateur
H - Décalcomanie Point de Levage
J - Décalcomanie Roue Kit Montage

H E F A C B D G J A Montage Le Moteur de Moteur nateur Le Lavage s

A - Etiquette de Marque

Autocollant de marque pour identifi er le machine.

B - Etiquette du Sécurité (Part No. 19.0.373)

Lire Le Manuel D'utilisation

Port De Chaussures De Protection

Port De Protection Acoustique

Port De Lunettes De Protection

C - Etiquette du Bruit

Puissance sonore de la machine (en décibels).

D - Etiquette des Conditions Humides

NE PAS utiliser cette machine dans des conditions humides. Les composants électriques de la machine ne doit jamais être exposé à l'eau ou un liquide quelconque, car cela pourrait entraîner des blessures graves, voire la mort!

E - Etiquette de Sécurité de Motor

NE PAS retirer les couvercles du moteur tandis que le reste branché po Cela peut causer des blessures graves ou même la mort.

F - Etiquette de Puissance de Moteur

Charactéristiques techniques pour le moteur utilisé sur la machine.

G - Etiquette de Transformateur

Informations importantes sur la taille du transformateur et câble d'extension peut être utilisée pour faire fonctionner la machine.

H - Décalcomanie Point de Levage

Indique ce domaine peut être utilisé pour soulever la machine en utilisant un palan mécanique.

J - Décalcomanie Roue Kit Montage

S'il vous plaît voir la section «Instructions de Montage» de ce site pour une explication.

Consignes de Sécurité

Pour votre protection personnelle et pour la sécurité des personnes qui se trouvent à proximité, prière de lire et de bien assimiler les consignes de sécurité suivante. Il incombe à l'opérateur de s'assurer qu'il a bien assimilé la manière d'utiliser cet équipement en toute sécurité. En cas de doute sur l'utilisation correcte en toute sécurité de la plaque de compactage PCLX 16/45E, prière de consulter votre responsable ou Altrad Belle.

ATTENTION

Un entretien mal fait ou une utilisation incorrecte risque d'être dangereux(se). Lisez et assimilez les consignes de securite et les conseils d'utilisation avant d'effectuer des opérations d'entretien, de service ou des réparations.

• Ce matériel est lourd et ne doit pas être soulevé par une seule personne. OBTENEZ DE L'AIDE ou utilisez un équipement de levage approprié. Il existe un ensemble spécial pour le transport du compacteur (voir options).
• Balisez la zone de travail et éloignez les membres du public et tout le personnel non autorisé à une distance sûre.
• Il est impératif que l'opérateur porte un équipement de protection individuelle à chaque fois qu'il utilise cet appareil (voir "Santé et sécurité").
  • Vérifiez que vous savez comment couper cet appareil avant de le mettre en marche, en cas de difficultés.
• Toujours éteindre et débrancher le moteur avant de transporter ou déplacer ou ravitailler la machine.
• Durant l'utilisation, le moteur devient très chaud, le laisser refroidir avant de le toucher. Ne jamais laisser le moteur tourner sans surveillance.
• Il ne faut jamais retirer ni modifier les capots de protection installés. Ils sont prévus pour votre protection. Il faut toujours vérifier que les capots sont en bon état et sont bien fixés. Si l'un des capots est endommagé ou manquant, IL NE FAUT PAS UTILISER LE COMPACTEUR tant que le capot n'est pas remis en place ou réparé.
• Ne jamais tirer ou diriger la machine par le câble, ne jamais débrancher la machine en tirant sur le câble.
• Il ne faut pas faire fonctionner le compacteur si vous ne vous sentez pas bien, si vous êtes fatigué ou si vous avez abusé d'alcool ou de stupéfi ants.
  • Assurez-vous que tous les câbles soient sécurisés et qu'aucun d'eux ne puisse se coincer sous la machine ou vous faire trébucher.
• NE PAS utiliser la protection du moteur comme point de levage.
  • NE PAS jet laver la machine est ce qui pourrait entraîner des blessures graves ou même la mort!.
• NE PAS utiliser cette machine dans des conditions humides. Les composants électriques de la machine ne doit jamais être exposé à l'eau ou un liquide quelconque, car cela pourrait entraîner des blessures graves, voire la mort!
  • Il est recommandé d'utiliser un dispositif à intensité résiduelle sur les circuits électriques 220/240v.

Prévention Incendie

Si la bétonnière prend feu, couper l'alimentation électrique. Eteindre le feu à l'aide d'un extincteur à poudre sèche ou à CO2. Si le feu ne peut être éteint, rester à distance et contacter les pompiers. En cas de doute quant aux conditions de sécurité de la machine, veuillez contacter votre Concessionnaire agréé Belle.

Moteurs Electrique

Tous les équipements électriques portables sont dangereux s'ils sont mal utilisés. Cette machine ne fonctionne que sur une seule tension. Vérifi er que la tension d'alimentation correspond à la tension indiquée sur la plaque signalétique. Assurez-vous que le moteur soit en position «OFF» avant de le brancher à une source de courant.

220/240v - Toujours utiliser un dispositif à tension résiduelle (déclenchement de fuite à la terre) directement branché dans la prise 220/240V. Si l'on utilise une rallonge, la brancher directement dans le dispositif à tension résiduelle.

110v - En cas d'utilisation d'un transformateur portable, il doit avoir une sortie minimale de 4.0kW et être réglé en continu..

Les symboles sur le commutateur "marche/arrêt" sont conformes 0=OFF et I=ON aux normes internationales.

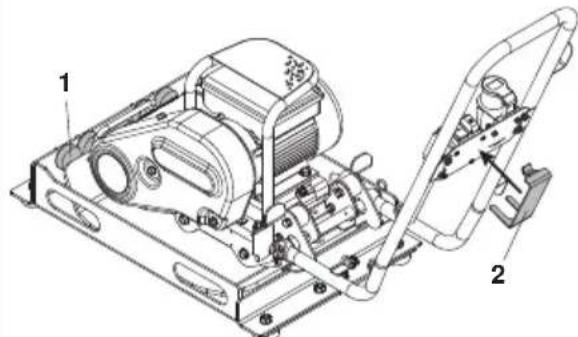

AVVERTISSEMENT

NE PAS utiliser de rallonge entre le transformateur et l'alimentation. Toujours vérifi er que le câble reliant la bétonnière 110v au transformateur à une longueur minimale de 3 mètres.

Câble de s'assurer qu'il est équipé d'un câble clip pour la poignée de commande à tout moment.

Branchements

La plaque vibrante PCEL 400 E est destinée a l'usage sur site ou chantier, les prises fournies avec la machine sont les suivantes :

110v Motor - 32 ampères classé BS4343.

230v Motor - 16 ampères classé 3-Pin BS1363 ou 3-pin Euro CEE7/7

Installation d'une prise - CE PRODUIT DOIT ETRE A TERRE

IMPORTANT: Les fils du câble d'alimentation sont colorés de la façon suivante:

VERT / JAUNE = TERRE, BLEU = NEUTRE, MARRON = PHASE

Le fil de couleur vert/jaune doit être connecté a la borne de la fiche marquée E ou de couleur verte et jaune.

Le fil de couleur marron doit être connecté a la borne de la fiche marquée L ou de couleur rouge. Le fil de couleur bleu doit être connecté a la borne de la fiche marquée N ou de couleur noire.

Toujours s'assurer avant de brancher la machine, que le voltage de la prise est le même que celui indiqué sur la machine.

Rallonges

Si l'utilisation d'une rallonge est nécessaire, celle-ci ne doit pas dépasser une longueur de 25 mètres. La section du fil doit être de 2.5mm² pour 230v et 2.5mm² pour 110v. S'assurer que la rallonge est soigneusement installée, en évitant les liquides, les arêtes vives et les lieux de passage des véhicules. Faire en sorte que la rallonge ne puisse pas être écrasée sous la bétonnière. La dérouler complètement pour qu'elle ne surchauffe pas, au risque de prendre feu. S'assurer que tous les branchements de la rallonge sont secs et sûrs.

Système de sécurité

Les moteurs fournis avec la machine sont équipés d'un système de sécurité dit « No volt Release ». Cela signifie qu'en cas de coupure de courant, la machine ne redémarrera pas automatiquement une fois le courant rétabli. La machine devra être redémarrée manuellement.

Vibrations

Une partie des vibrations provoquées par le compactage est transmise par le guidon aux mains de l'opérateur. Reportez vous aux caractéristiques et au spécifications pour établir le niveau des vibration et des durées d'utilisation (durée d'exposition quotidienne maximale recommandée). IL NE FAUT PAS dépasser la durée d'utilisation maximale

EPI (Equipement de protection individuelle).

Lors de l'utilisation de cet appareil, il est impératif de porter un EPI approprié (ex. lunettes de protection, gants de protection, casque antibruit et chaussures à embout d'acier). Il faut porter des vêtements adaptés au travail. Attachez les cheveux longs pour les dégager et ne portez pas de bijoux susceptibles de s'accrocher aux pièces mobiles de l'appareil.

Poussière.

Le procédé de compactage produit éventuellement de la poussière qui risque d'être nocive pour la santé. Il faut toujours porter un masque approprié au type de poussière produite.

Buts de Compactage

Après perturbation du sol, ou dans le cas d'un remplissage, d'une couche inférieure de la chaussée ou d'un revêtement hydrocarboné récents, il y aura des petits vides interstitiels ou poches d'air qui risquent de provoquer des problèmes s'ils ne sont pas compactés.

1. Lorsque le trafic traverse une surface sur une partie du sol non compactée, le matériau se comprime, ce qui cause l'affaissement de la surface supérieure au fur et à mesure que le matériau remplit les cavités.
2. C'est ce qui se passe également lorsque des charges statiques s'exercent sur un sol non compacté. La charge (un bâtiment, par exemple) s'enfonce.
3. Les matériaux présentant des vides sont très susceptibles aux infiltrations d'eau, ce qui entraîne des risques d'érosion. Les infiltrations d'eau peuvent également entraîner l'expansion du sol lorsqu'il gèle, ainsi que sa contraction pendant les périodes de sécheresse. En fait, l'expansion et la contraction du sol constituent les principales causes de dégâts des fondations des bâtiments. Il faut éventuellement reprendre la structure en sousœuvre.

Le compactage augmente la densité du matériau et par conséquent, sa capacité porteuse. Il réduit les vides interstitiels et donc les risques d'affaissement, d'expansion et de contraction dus aux infiltrations d'eau.

On utilisait précédemment diverses méthodes de spécifications du compactage requis dans diverses applications. On tenait compte en autres des propriétés du matériau, de l'épaisseur des couches, de la pression exercée, des vibrations et du nombre de passages. Mais en comprenant mieux le principe du compactage, on a pu établir de nouvelles spécifications. Les spécifications les plus récentes font partie des règlements britanniques NRSWA (Règlements concernant les chantiers de construction de nouvelles routes et rues). Les ingénieurs des Ponts et Chaussées adoptent désormais ces spécifications pour garantir un bon compactage sur tous les chantiers.

Applications

Il existe trois principales catégories d'applications/matériaux :

1. Matériaux cohésifs (moins de 20% de matériaux granulaires) ex. argile, limon et sols lourds.
2. Matériaux granulaires (plus de 20% de matériaux granulaires) ex. blocaille, sable et sols légers.
3. Matériaux bitumineux ex. asphalte (goudron), couche à froid (produits d'émulsion de bitume).

Contrôles préalables au démarrage

Inspection préalable au démarrage

Il faut effectuer l'inspection suivante préalable au démarrage avant le début de chaque séance de travail, ou toutes les quatre heures d'utilisation selon ce qui est échu en premier. Pour les instructions détaillées, veuillez vous reporter à la section « Révisions » Si des défaut sont repères, il ne faut pas utiliser la plaque de compactage tant que ce défaut n'a pas été rectifié.

1. Bien inspecter qu'il n'y ait pas de danger ou de câbles endommagés. Assurez-vous que la protection de la courroie soit sécurisée avant toute utilisation.
2. Vérifier les tuyauteries, les points de remplissage, bouchons de vidange et tout autres parties pour trouver un signe de fuite. Réparer toute fuite avant d'utiliser la machine.

AVVERTISSEMENT

Veuillez lire et étudier ce manuel avant toute utilisation ou entretien de cet appareil.

AVVERTISSEMENT

Passer JAMAIS sur le câble électrique avec le compacteur pendant le fonctionnement.

- Amenez la plaque de compactage sur le lieu où elle doit fonctionner.

NE PAS utiliser de levage mécanique sur les points de levage manuels (Voir la section Description de la machine).

Transport de le PCLX 16/45E est une opération de 2 personnes. Utilisez les points de levage prévus à la main (Voir la section Description de la machine)

• NE JAMAIS laisser le moteur tourner pendant le transport ou le déplacement de la machine PCLX 16/45E, même pour une courte distance.
- Apres avoir effectué les contrôles figurant à la section «Contrôle préalable au démarrage», vous pouvez mettre le moteur en route.
- Régler le papillon au maximum et utilisez le levier de commande pour diriger ou faire virer la plaque de compactage.

Le vibrateur provoque non seulement des vibrations de la plaque d'embase, mais aussi l'avancement de l'appareil. En fonctionnement normal, vous n'avez pas à pousser la PCLX 16/45E; il suffit de la laisser se déplacer tout seul à son propre rythme. La vitesse de déplacement est déterminée par l'état de la surface à compacter. Si la surface à compacter est en pente, il faut agir avec beaucoup de précaution pour bien contrôler le sens de déplacement de la PCLX 16/45E. Vous pouvez le cas échéant, utiliser une corde appropriée attachée à un point abaissé du châssis afin de permettre à une autre personne de reprendre une partie du poids de la PCLX 16/45E. Pour faire un travail en pente, montez et descendez la pente, mais ne travaillez pas en travers.

- Faites passer la plaque de compactage sur toute la surface selon le schéma logique jusqu'à obtention du compactage requis. S'il faut compacter plusieurs couches différentes, l'une au-dessus de l'autre, compactez chaque couche séparément

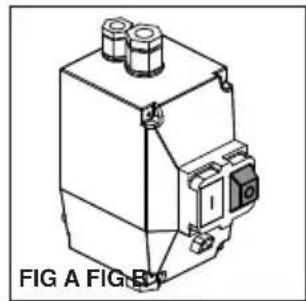

Arrêt du Moteur

1. Appuyez sur le bouton ROUGE (O) pour arrêter la machine (Fig A).

Démarrage du Moteur

1. Branchez-le sur l'alimentation.
2. Appuyez sur le bouton VERT (I) pour démarrer la machine (Fig B).

Guide d'utilisation du banc d'essai des appareils portables (PAT) PCEL-E

AVVERTISSEMENT

Assurez-vous que la plaque soit débranchée avant de procéder aux premières étapes du contrôle visuel!

Avant le test PAT, une inspection visuelle formelle doit être effectuée par une personne compétente pour s'assurer que la sécurité électrique des équipements suit une procédure correcte. Pour obtenir plus de directives concernant le test PAT et les définitions impliquées, visiter le site internet du gouvernement:

1. Placer le compacteur à plaque PCLX 16/45E dans l'appareil / le support de test (pièce no. 968/01200), l'avant de la plaque faisant face aux amortisseurs de vibrations (point 1), au repos sur la natte, avec la poignée basculée vers l'arrière (Fig C). L'appareil de test doit être placé sur un sol uniforme, en atmosphère sèche, seuls les pieds en caoutchouc étant en contact avec le sol pour un amortissement correct des vibrations (REMARQUE : les pieds en caoutchouc NE SONT PAS conçus pour isoler le produit du sol).

1. Insérer le support en Z (point 2) (nr. de pièce 968/01205) dans l'interrupteur en le faisant glisser jusqu'à ce qu'un clic confirme qu'il est correctement positionné, puis appuyer sur la touche verte ON de l'interrupteur.
2. Relier un testeur PAT homologué en le configurant conformément à vos spécifications PCLX 16/45E (ex. tension ; classe d'isolation de l'appareil; type correct de test, etc.).
3. Assurez-vous qu'aucun humain ou animal, ni aucun objet, ne touchent le compacteur à plaque PCEL-E et le support de test PAT, et qu'il n'y a aucun risque que cela se produise durant le test. Effectuer le test quand vous avez la certitude qu'il peut se dérouler en toute sécurité.

Probleme Cause Solution
Le moteur ne demarre pas	Fusible ou disjoncteur debranchés Remplader le fusible ou réarmer le disjoncteur
	Le stator est court-cirtcuité ou a terre. Le moteur emettra un bourdonnement et le disjoncteur ou le fusible s'enclencheront.	Contacter le revendeur ou Altrad Belle
	Surcharge du moteur ou charge coincée	Inspector pour voir si la charge est libre. Si libre, contacter le revendeur ou Altrad Belle
	Le condensateur (sur moteur monophasé) peut avoir echoué	Contacter le revendeur ou Altrad Belle
	Le demarrage par bouton a échoué Contacter le revendeur ou Altrad Belle
Le moteur tourne mais au ralenti	Tension insuffi sante	Si la tension est en dessous de 10% du taux initial, contacter le fournisseur du moteur ou verifi er si un autre équipement n'est pas en train de prendre l'energie de la machine (branchement sur une même source de courant). Sinon, Contacter le vendeur ou Altrad Belle
	La charge à augmentée	Verifi er si la charge n'a pas changée ou si la machine tourne librement. Verifi er que le fonctionnement du ventilateur n'ait pas changé. Sinon, contacter le revendeur ou Altrad Belle.
Le moteur prend trop de temps pour accelérer	Condensateur defectueux Contacter le revendeur ou Altrad Belle
	Commutateur Fixe defectueux Contacter le revendeur ou Altrad Belle
	Mauvais Roulements Contacter le revendeur ou Altrad Belle
	Tension trop basse	Assurez vous que la tension est comprise entre +/- 10% de la tension nécessaire au fonctionnement de la machine. Si non, contacter le fournisseur du moteur ou verifier si un autre équipement n'est pas en train de prendre l'energie de la machine. Sinon, contacter le revendeur ou Altrad Belle.
La protection contre la surcharge du moteur s'enclenche constamment	Charge trop haute	Verifier que la charge n'est pas coincée. Si il s'agit d'un moteur de remplacement, assurez vous que celui-ci possede le meme taux de tension que l'ancien. Si l'ancien moteur était issu d'une conception spéciale, un moteur standard ne peut reproduire les performances du précédent. Retirer la charge du moteur et verifier qu'il ne disjoncte pas.
	Temperature ambiante trop élevée	Verifi er que le moteur recueille assez d'air pour son refroidissement. Beaucoup de moteurs sont conçus pour tourner a temperature ambiante de moins de 40°C. (NB: En fonctionnement normal, le moteur peut être chaud au toucher.)
	La sécurité est peut être defectueuse Contacter le revendeur ou Altrad Belle
	Roulements court-circuités Contacter le revendeur ou Altrad Belle
Le moteur emet un grincement ou un bruit de frottement fort	Dommages intérieurs Contacter le revendeur ou Altrad Belle
Pas de vibrations.	Courroie d'entraînement détendue. Régler la tension de la courroie.
	Panne d'entraînement. Contacter un Agent ou Altrad Belle.
	Panne du vibreur.	Contacter le technicien de service local.
Asphalte adhère à la plaque. Ecaillage de la surface bitumineuse (feuilletage)	Manque de lubrification.	Utiliser le système d'arrosage à eau
	Sur compactage.	La retirer et la reposer.
Faible vitesse d'avancement.	Epaisseur de couche trop grande.	Retirer la partie du matériau.
	Teneur en humidité trop haute ou trop faible.	Retirer le matériau et ajouter de la teneur.

Entretien et Maintenance

Entretien

La gamme PCLX 16/45E des plaques Altrad Belle est conçue pour donner de nombreuses années de services sans problèmes.

Il est recommandé de s'adresser à un concessionnaire agréé Altrad Belle pour effectuer toutes les opération d'entretien importantes et toutes les réparations éventuelles. Il faut toujours utiliser des pièces d'origine Altrad Belle. L'utilisation de pièces de marque autre que la marque Altrad Belle risque d'annuler votre garantie.

Avant toute opération de maintenance sur la machine, débrancher le moteur et débrancher la machine de la source d'alimentation.

Il faut placer le compacteur sur un sol plat et horizontal afin d'obtenir une lecture exacte des niveaux des liquides. Utilisez uniquement les huiles préconisées (voir la table page suivante).

Rodage

Il faut vidanger l'huile du carter de l'axe du vibrateur au bout des premières 100 heures de fonctionnement, puis toutes les 500 heures de fonctionnement par la suite. Pour des renseignements sur la vidange de l'huile du carter du vibrateur, reportez vous à la section «Vibrateur». Il faut vérifier la tension de la courroie toutes les 4 heures d'utilisation.

Nettoyage

Ceci est un appareil électrique. Pendant le nettoyage, les composants électriques de cette machine ne doit jamais être exposé à l'eau ou un liquide quelconque, car cela pourrait entraîner des blessures graves, voire la mort!

Fréquence d'entretien		Avant Chaque Utilisation	4 Premières Heures	Premier Mois / 20 Heures	3 Mois / 50 Heures
Câbles	Vérifier	√
	Remplacez-les si nécessaire
Courroie d'entraînement Tension			√ √	√

Type et quantité d'huile/de carburant

	Type d'huile Óleo	Quantité (Litrés)	Type de Carburante	Quantité (Litrés)	Type de Bougie	Entrefer d'electrode (mm)
Vibrateur SAE 10w40 0.3 N/A	N/A N/A N/A

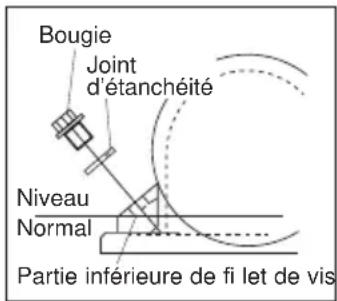

Bougie Joint d'étanchéité Niveau Normal Partie inférieure de fi let de vis

Unité de vibration.

Retirez la bougie munie du joint d'étanchéité. Vérifiez que le niveau d'huile arrive au fond du filet du trou prévu pour le bouchon d'huile. Faites l'appoint d'huile préconisée, le cas échéant (voir tableau).

Tampon de Pavage

Le tampon de pavage est conçu pour être utilisé pour damer les dalles et les pavés. Mais il ne faut pas l'utiliser pour le compactage ordinaire. Avant de le monter, vérifi ez que le tampon de pavage est de la taille et du type corrects.

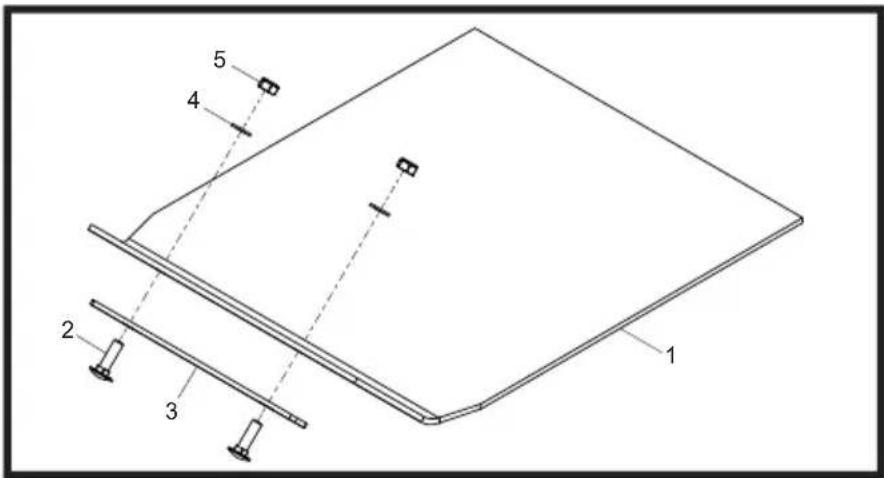

Pour monter le tampon de pavage (1), placez-le sous la plaque en vérifi ant que les trous de fi xation sont alignés avec les trous prévus sur le devant de la plaque d'embase. Posez les boulons de fi xation (2) à travers la barrette de blocage (3) et le tampon de pavage (1), puis à travers la plaque d'embase. Ces boulons sont fi xés en position à l'aide de l'écrou (5) et de la rondelle (4). Serrer à 50 Nm.

1 2 3 4 5

Accessoire de fi xation du transporteur

L'accessoire de fixation du transporteur permet à l'opérateur d'amener le compacteur sur le lieu de travail avec un minimum d'effort.

1. Tourner la poignée Bouton du Loquet pour engager le verrou de la poignée et verrouillez la poignée.
2. Une fois que la poignée est bien verrouillée en place, relâchez le kit de roue et glisser sous la plaque de base.
3. Avec la poignée reste verrouillé en place, la machine est maintenant prêt à être transporté en utilisant le kit de roue.

La plaque de compactage unidirectionnelle PCLX 16/45E neuve de Altrad Belle est garantie à l'acquéreur d'origine un an (12 mois) à partir de la date originale de l'achat.

La garantie Altrad Belle s'applique à tous défauts de matériaux ou à un vice de conception ou de fabrication.

La garantie Altrad Belle ne couvre pas ce qui suit :

1. Dégâts causés par un usage abusif, négligent, une chute ou tous autres dégâts similaires causés par le non-respect des instructions concernant l'assemblage, l'utilisation ou les opérations d'entretien à effectuer par l'utilisateur, ou résultant de celle-ci.
2. Toutes modifications, additions ou réparations effectuées par des personnes autres que les responsables de Altrad Belle ou ses agents agréés.
3. Les frais de transport ou d'expédition pour retourner l'appareil à Altrad Belle, ou ses agents agréés, et le renvoyer, en vue de le faire réparer ou évaluer après revendication sous garantie.
4. Les coûts des matériaux et/ou de la main-d'œuvre requis pour remplacer, réparer ou renouveler les composants en raison d'une usure raisonnable.

Sont exclus de la garantie les composants suivants :

• Courroie(s) d'entraînement

Altrad Belle et/ou ses agents agréés, directeurs, employés ou assureurs ne sont pas tenus responsables de tous dégâts conséquentiels ou autres, pertes ou dépenses encourus en relation avec l'utilisation de l'appareil, ou l'incapacité d'utiliser l'appareil dans un but quel qu'il soit.

Réclamations sous garantie

Il faut tout d'abord adresser toutes réclamations sous garantie à Altrad Belle par téléphone, fax, e-mail ou par courrier.

Pour les revendications sous garantie:

Tél : [phone] Fax : [phone] Email : [e-mail]

Prière d'écrire à:

Service d'enregistrement de garantie

Dans notre démarche pour devenir plus vert et plus respectueux de l'environnement, Altrad Belle a introduit un service d'enregistrement de garantie en ligne. Pour accéder à la page d'inscription sur notre site internet, veuillez utiliser l'adresse suivante:

http://www.bellegroup.com/index.php?p=warranty_registration

Sinon vous pouvez également scanner à l'aide de votre smartphone le code QR adjacent pour accéder à la page d'inscription.
