KÄYTTÖOHJE BELLE PCLX 1645E Lescha

Me, Belle Group Sheen UK, Sheen, № Buxton, Derbyshire, SK17 0EU, GB, todistaa, että jos tuote on kuvattu tämän todistuksen ostetaan valtuutetun Belle jälleenmyyjä ETY: n sisällä, se täyttää seuraavat EY-direktiiveihin: 2006/42/EY (tällä direktiivillä korvataan direktiivi 98/37/EY), sähkömagneettinen yhteensopivuutta direktiivin 2004/108/CE (muutettuna 89/336/ETY, 92/31/ETY ja 93/68 ETY). Tuhlaa Sähkö ja Sähköinen Varusteet (WEEE) 2002/96/CE, the matalajännitedirektiivistä 2006/95/CE, SFS-EN ISO 12100-1:2003 Koneturvallisuus ja ninihin liittyvien yhdenmukaistettujen standardien tarvittaessa. Melupäästöjä täyttävät direktiivin 2000/14/EY liitteessä VI ja 2005/88/EG, koneiden 12 artiklan mukaisesti ilmoitetun laitoksen on AVT Reliability, Unit 2 Easter Court, Europa Boulevard, Warrington, Cheshire, WA5 7ZB, GB. Noise Tekniset tiedostot hallussa Ray Neilson at Belle pääkonttori osoite, joka on edellä.

Toimitusjohtaja - BELLE GROUP (SHEEN) UK: n puolesta.

Julistuksen paikka - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

Julistuksen päivämäärä - 2016

Kuinka käyttöohjetta käytetään?

Tämä käyttöohje on laadittu helpottamaan PCLX 16/45E maantiivistäjän käyttöä ja huoltoa turvallisesti. Teos on tarkoitettu PCLX 16/45E maantiivistäjän jälleenmyyjien ja käyttäjien käyttöön.

Esipuhe

"Moottorin kuvaus" osa helpottaa tutustumaan moottoriin ja auttaa sen hallinnassa.

“Ympäristö” osassa annetaan ohjeita kuinka käsitellä käytöstä poistetun laitteen kierrätettäviä osia ympäristöä suojelevalla tavalla.

“Yleinen turvallisuus” ja “Terveys ja turvallisuus” osat kertovat kuinka kuinka käyttäjän ja ympäristön turvallisuus turvataan laitetta käytettäessä.

“Käynnistys ja Pysäytys” helpottavat laitetta käynnistettäessä ja pysäytettäessä.

“Vianetsintä” osa auttaa, jos laitteessa esiintyy häiriö.

“Huolto” osa antaa yleisiä huolto-ohjeita ja auttaa huoltamaan laitettasi.

"Takuu" osa kertoo mitä takuu kattaa ja kuinka takuuhakemus tehdään.

Huomioidut direktiivit.

Tässä käyttöohjeessa on käytetty seuraavia erityistä huomiota vaativia merkintöjä

VAARA

Ohjeen noudattamatta jättäminen saattaa vioittaa laitetta.

VAROITUS

Käyttäjän turvallisuus on vaarassa

VAROITUS!

VAROITUS

Ennen käyttöönottoa ja huoltotöiden aloittamista LUKEKAA KÄYTTÖOHJE HUOLELLISESTI ja VARMISTAKAA, ETTÄ OLETTE YMMÄRTÄNYT OHJEET.

OPETELKAA käyttämään ohjainlaitteita ja huoltamaan laitetta turvallisesti.

HUOMIO! Ennen kuin käynnistätte laitteen, varmistakaa, että osaatte pysäyttää laitteen mahdollisessa ongelmatilanteessa. Turvallisuutenne kannalta on tärkeää, että käytätte AINA vaadittuja suojaimia.

Jos teillä on laitteen turvallisesta käytöstä tai huollosta KYSYTTÄVÄÄ, KÄÄNTYKÄÄ TYÖNJOHDON TAI Altrad BelleIN (ISO-BRITANNIA) EDUSTAJAN PUOLEEN: Puhelin [phone]

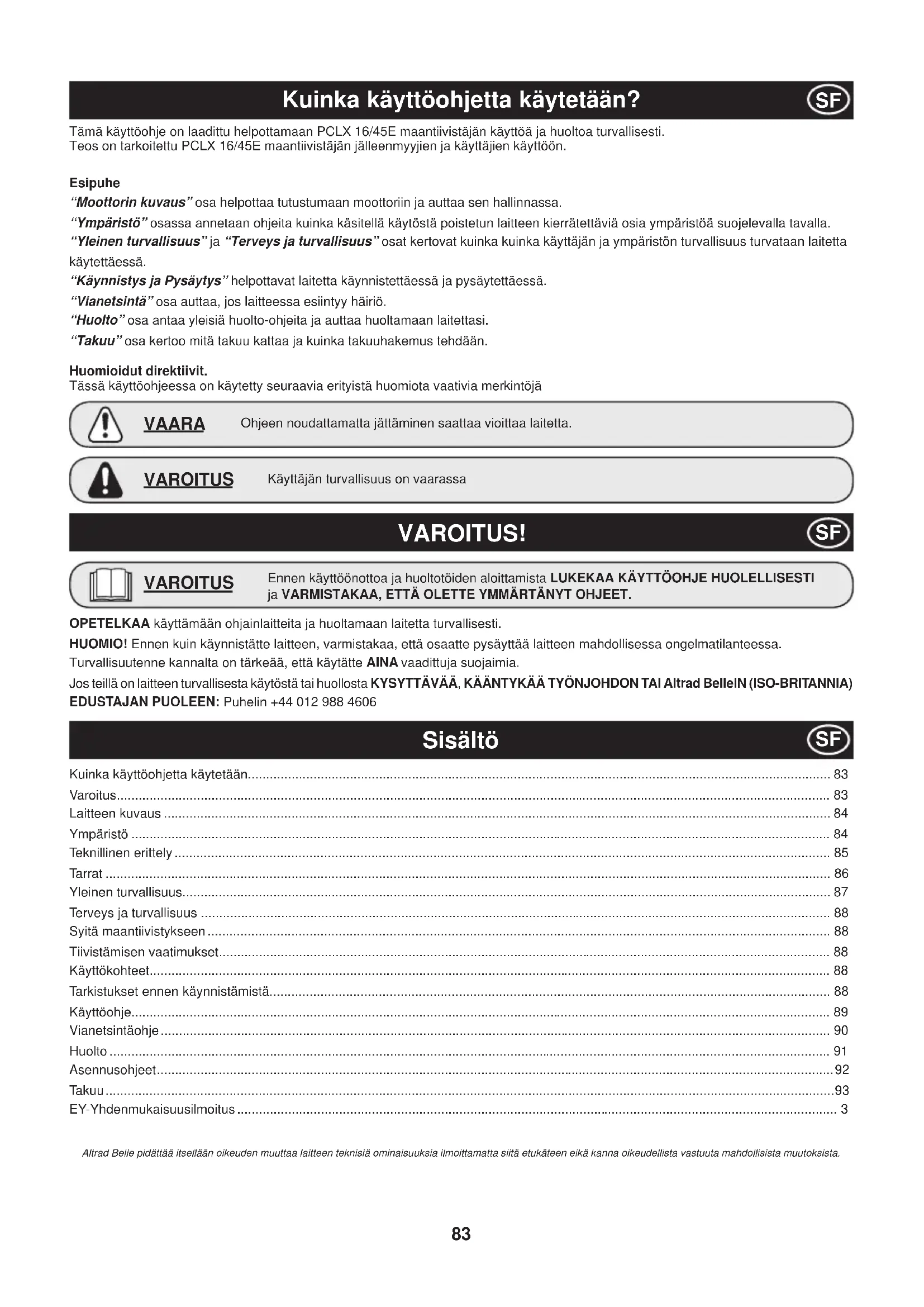

Sisältö

Kuinka käyttöohjetta käytetään....83

Varoitus....83

Laitteen kuvaus 84

Ympäristö 84

Teknillinen erittely 85

Tarrat 86

Yleinen turvallisuus....87

Terveys ja turvallisuus 88

Syitä maantiivistykseen 88

Tiivistämisen vaatimukset....88

Käyttökohteet....88

Tarkistukset ennen käynnistämistä....88

Käyttöohje....89

Vianetsintäohje 90

Huolto 91

Asennusohjeet....92

Takuu 93

EY-Yhdenmukaisuusilmoitus 3

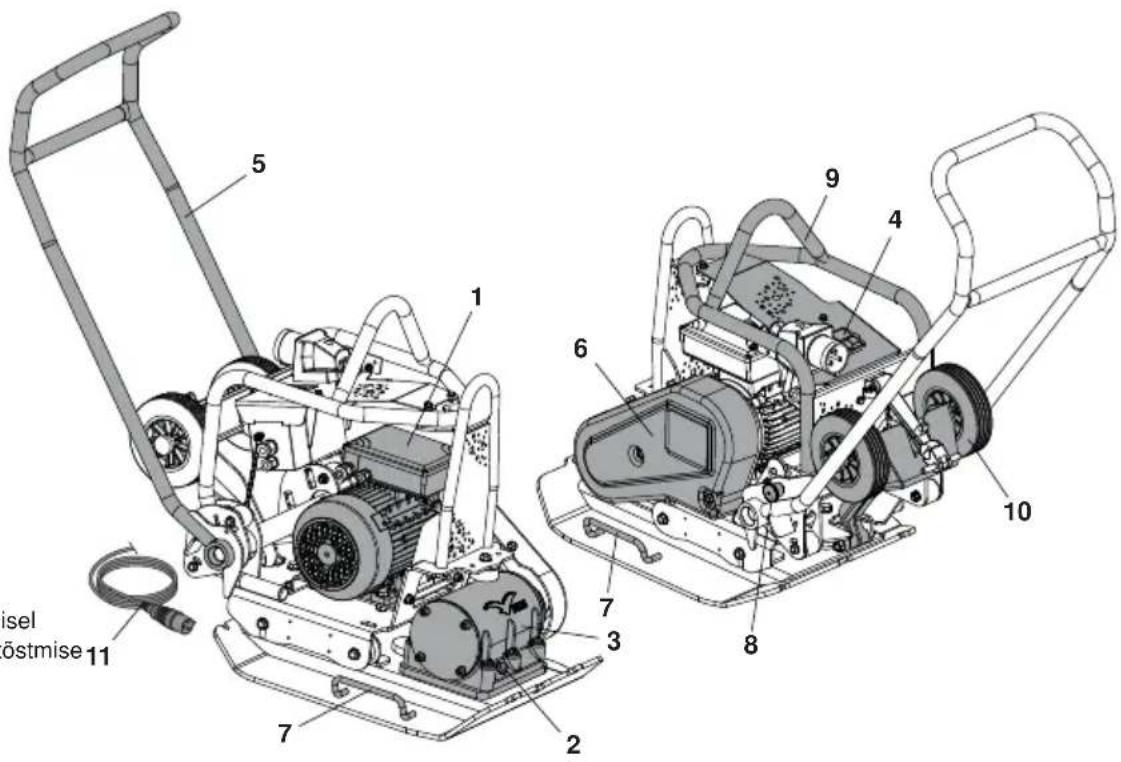

Koneen tyyppi: Eteenpäin tärylevy

1. Moottori sähköinen
2. Täry-yksikön öljytulppa.
3. Tärytin
4. Päälle / pois -kytkin
5. Ohjauskahva,
6. Hihnasuoja
7. Nostokohta käsin nostettaessa
8. Kahva Salpa
9. Moottori Vartija
10. Johtokoukku
11. Virtajohto

Älä käytä nosturilla nostoon käsin nostettaessa käytettäviä kohtia (7.)

aessa käsin ntia 11 5 1 6 7 3 2 8 9 4 10

Ympäristö

Turvallinen käytöstä poisto.

Ympäristönsuojeluohjeet. Moottori sisältää arvokasta materiaalia. Vie käytöstä poistettu laite ja tarvikkeet asianmukaiseen kierrätyslaitokseen.

Component Material
Ohjauskahva Teräs
Laitteen runko Teräs
Kädensijat Teräs
Moottori Teräs
Moottori sähköinen Teräs ja alumiini ja kupari
Muut osat Teräs ja alumiini

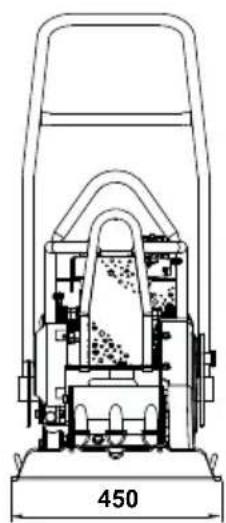

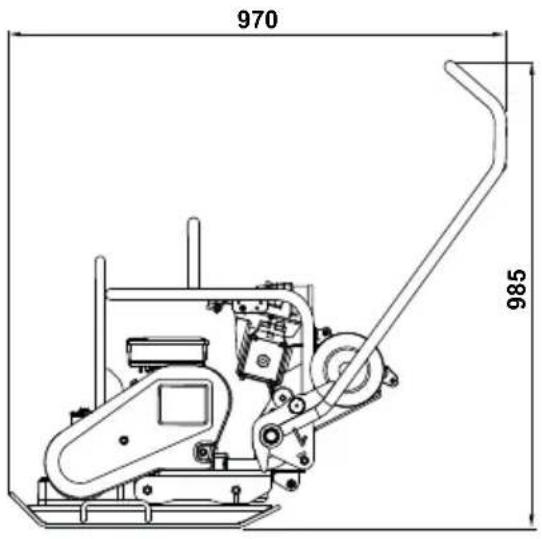

970 985

Malli 110v 50Hz 230v 50Hz
Massa (kg) 97 97
Moottorin Teho (Hp / kW) 3.0 / 2.2 3.0 / 2.2
Moottorin RPM 2880 2880
Nimellisjännite (v) 110 230
Nimellisvirta (A) 27.2 13.6
Suojausjärjestelmä IP44 IP44
Tehonkulutus (Kwh)	2.21 2.21
Tärinävoima (kN)	14 14
Taajuus (Hz)	50 50
Vähintään Muuntajan Koko (kVA)	5	N/A
Suurin kulkunopeus (m/min)	25 25
Maksimi Kaltevuus (°)	20 20
Tiivistysvoima (kg/m2)	517	517
3 suunnan tärinä* (m/sec2)	3.04 3.04
Työskentelyaika (Mins)	323.6	323.6
Äänen voimakkuustaso (dB(A))	105	105

* Minimistä EN500 osa 4

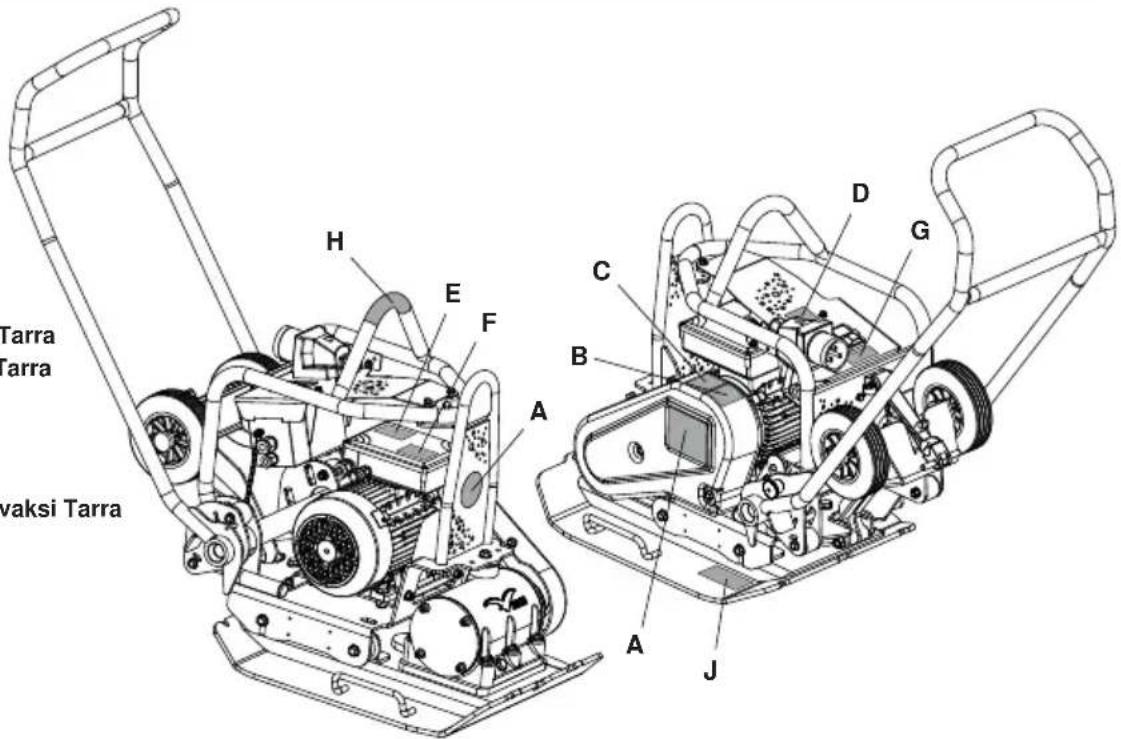

A - Tuotetarra
B - Turvasymbolit
C - Melutarra
D - Märissä Olosuhteissa Tarra
E - Moottori Turvallisuus Tarra
F - Moottorin Teho Tarra
G - Muuntaja Tarra
H - Nostokahvatarra
J - Pyörä Pakki Asennettavaksi Tarra

Tarra Tarra Vaksi Tarra H E F A C B D G A J

A - Tuotetarra

Tuotemerkin Tarrat tunnistaa mallia varten.

B - Turvasymbolit (osanro 19.0.373)

Käytä kuulosuojaimia

Käytä silmäsuojainta

Käytä suojajalkineita

Tutustu käyttöohjeeseen

C - Melutarra

Laitteen taattu äänen tehotaso dB(A).

D - Märissä Olosuhteissa Tarra

ÄLÄ käytä tätä laitetta kosteissa olosuhteissa. Sähköisiä komponentteja koneen saa koskaan altistaa vedelle tai mitään nestettä, koska tämä voi aiheuttaa vakavia vammoja tai jopa kuoleman!

E - Moottori Turvallisuus Tarra

Älä irrota kansia moottorista samalla edelleen kytkettynä voi aiheuttaa vakavan vamman tai jopa kuoleman.

F - Moottorin Teho Tarra

Tekniset tiedot käytetyn moottorin koneeseen.

G - Muuntaja Tarra

Tärkeää tietoa siitä, mitä koko muuntaja ja jatkojohdon voidaan käyttää konetta.

H - Nostokahvatarra

Osoittaa tällä alueella voidaan nostaa laitteeseen on mekaaninen nostolaite.

J - Pyörä Pakki Asennettavaksi Tarra

Katso "Asennusohjeet" osa tämän sivuston selitykset.

Oman ja lähellä oleskelevien turvallisuuden takia lue nämä ohjeet ja varmista, että ymmärrät oheiset turvallisuusohjeet.

Käyttäjän velvollisuus on varmistaa, että hän ymmärtää kuinka tätä laitetta käytetään turvallisesti. Jos olet epävarma "PCLX 16/45E" maantiivistäjän turvallisesta ja oikeasta käyttötavasta, niin kysy esimieheltäsi, Several Oy:stä tai Altrad Belleista lisätietoja.

VAARA

Asiaankuulumaton huolto tai käyttö saattavat aiheuttaa vaaran. Lue ja ymmärrä tämä osa ennenkuin suoritat mitään huoltoa tai korjaustoimenpidettä.

• Tämä laite on raskas, sitä ei saa nostaa yksin, hanki APUA tai käytä sopivaa nostolaitetta. Maantiivistäjään on saatavana kuljetusta varten lisälaite (katso lisävarusteet)
• Merkitse työskentelyalue ja huolehdi, että yleisö ja asiaankuulumattomat henkilöt ovat turvallisen matkan päässä
• Laitteen käyttäjän on pukeuduttava turvaliiveihin(PPE) aina, kun laitetta käytetään (ks. Terveys&Turvallisuus)
• Varmistu ennen laitteen käynnistämistä, että hätätilanteessa tiedät kuinka laite sammutetaan
• SAMMUTA ja kytke laite irti aina ennen sen kuljettamista, siirtämistä tai huoltoa.
• Moottori kuumenee käytön aikana, anna sen jäähtyä ennen koskettamista. Älä koskaan jätä moottoria käyntiin ja ilman valvontaa.
• Älä poista suojalaitetta tai käytä maantiivistäjää ilman suojalaitetta, ne ovat käyttäjän suojana. Tarkista jatkuvasti suojalaitteet ja niiden kunto, jos havaitset niiden vaurioituneen tai puuttuvan, niin ÄLÄ KÄYTÄ MAANTIIVISTÄJÄÄ ennenkuin suoja on korjattu tai asetettu paikoilleen.
• Älä vedä tai ohjaa laitetta johdon avulla, tai kytke laitetta irti johdosta vetämällä.
• Älä käytä Maantiivistäjää jos olet sairas, tunnet väsymystä tai jos olet alkoholin tai huumeiden vaikutuksen alainen
• Varmista, ettei laitteen perässä kulkeva johto pääse vahingoittumaan, ettei se aiheuta kompastumisvaaraa, ja ettei johto joudu lait teen alle.
• ALÄ käytä moottoria vartija kuin nostopiste.
• ÄLÄ jet pese kone on tämä voi johtaa vakavaan loukkaantumiseen tai jopa kuolemaan!.
• ÄLÄ käytä tätä laitetta kosteissa olosuhteissa. Sähköisiä komponentteja koneen saa koskaan altistaa vedelle tai mitään nestettä, koska tämä voi aiheuttaa vakavia vammoja tai jopa kuoleman!
• Suosittelemme vikavirtasuojakytkimen käyttöä 220/240v sähköjännitteissä.

Tulipalon varalta

Jos sekoitin syttyy palamaan, katkaise sähkövirta. Sammutatuli sammutusjauheella tai CO2-sammuttimella. Jos tulta eisaada sammumaan, siirry kauemmaksi ja kutsu palokuntapaikalle.Jos olet huolissasi laitteen turvallisuudesta,, ota yhteyslähimpään valtuutettuun Belle-huoltoliikkeeseen.

Moottori sähköinen

Kaikki siirrettävät sähkölaitteet ovat vaarallisia, jos niitä käytetään väärin. Tämä laite toimii vain yhdellä jännitteellä. Tarkista virtalähde ja varmista, että se vastaa arvokilpeen merkittyä jännitettä. Varmista, että moottori on pois päältä, kun laite kytketään virtalähteeseen.

220/240v - Käytä aina vikavirtasuojakytkintä ("RCD"), (maavuoto-osoitin), joka on kytketty suoraan 230v-liittimeen.

Jatkojohtoa käytettäessä liitä se suoraan RCD-laitteeseen.

110v - Siirrettävää muunninta käytettäessä sen jatkuvan minimitehon on oltava 4.0kW.

Symbolit ON/OFF (PÄÄLLÄ/PÄÄLTÄ) - kytkimellä ovat 0 (punainen) = POISSA PÄÄLTÄ ja I (vihreä) = PÄÄLLÄ kansainvälisten standardien mukaisesti.

VAROITUS

ÄLÄ käytä jatkojohtoa muuntimen ja virtalähteen välillä. Varmista aina, että 100v-sekoittimen ja muuntimen välisen kaapelin minimipituus on 3 metriä. Varmista, että kaapeli on aina asennettuna kaapelinpuristimella sekoittimen kehykseen.

Pistokkeet

PCLX 16/45E -levytiivistäjä on tarkoitettu koti- tai työmaakäyttöön, ja soveltuu käytettäväksi seuraavilla pistokkeilla:

110v moottori - 32 A, BS4343-tyypin pistoke.

tai 3-nastainen CEE7/7-europistoke.

230v moottori - 16 A, 3-nastainen BS1363-tyypin pistoke

Pistokkeen asennus - VAROITUS TÄMÄ LAITE ON MAADOTETTAVA

TÄRKEÄÄ: Johdon johtimet on merkitty seuraavin värein:

KELTAVIHREÄ = MAA, SININEN = NOLLA, RUSKEA = VAIHE

Keltavihreä johdin kytketään pistokkeen liittimeen, joka on merkitty E-kirjaimella tai keltavihreällä värillä.

Ruskea johdin kytketään pistokkeen liittimeen, joka on merkitty L-kirjaimella tai punaisella värillä. Sininen johdin kytketään pistokkeen liittimeen, joka on merkitty N-kirjaimella tai mustalla värillä.

Ennen kytkemistä varmista, että syöttöjännite vastaa moottoriin merkittyä nimellisjännitettä.

Jatkojohdot

Jos joudut käyttämään jatkojohtoa, sen pituus ei saa ylittääi 25 metriä. Johto-osan poikkipinnan 230v-jännitettä vartenon oltava 2.5mm² ja 2.5mm² - 110v. Varmista, että jatkojohto on asetettu siten, että vältetään nesteitä, teräviä reunoja ja kulkuteitä, joissaajoneuvot voivat ajaa sen yli. Varo, että jatkojohto ei pääse juuttumaan sekoittimen alle. Kierrä se täysin auki, ettei seylikuumene ja syty palamaan. Varmista, että kaikki jatkojohtokytkennät ovat kuivia ja turvallisia.

Hätäkytkintoiminto

Laitteen moottorit on varustettu hätäkytkintoiminnolla. Tämä tarkoittaa sitä, että jos virta jostakin syystä katkeaa, moottori ei automaattisesti käynnisty uudelleen virran palauduttua, vaan se täytyy erikseen käynnistää.

Värinä

Osa maantiivistäjän tärinästä välittyy kädensijan kautta käyttäjän käsiin. Käsitärinän vähentäminen oli uuden Altrad Belle "PCLX 16/45E" tärinälevy valikoiman suunnittelun lähtökohtana. Tarkastelun kohteena on mittaus- ja tekniset tiedot värähtelytasoista ja käyttöajoista (suositellut suurimmat päivittäiset käyttöajat). ÄLÄ ylitä maksimi käyttöaikoja.

Henkilökohtaiset suojavarusteet

Kun käytät laitetta, pue yllesi henkilökohtaiset suojavarusteet, suojalasit, -käsineet, korvatulpat, pölysuoja ja teräskärjellä suojatut jalkineet. Käytä työn mukaista vaatetusta. Sido pitkät hiukset ja poista korut, jotka saattavat tarttua laitteen liikkuviin osiin.

Pöly

Tiivistystyö aiheuttaa usein pölyä, joka saattaa olla vahingollista terveydellesi. Käytä syntyvälle pöylle soveltuvaa suojaa.

Syitä maantiivistykseen

Maaperä, jota on muokattu tai jossa on uusi täyte, pohja tai asfaltti sisältää huokosia tai onteloita. Jos niitä ei tiivistetä, niin seurauksena on yksi tai useampia ongelmia.

1. Kun liikenne ylittää tiivistämättömän pinnan, materiaali tiivistyy. Tämä johtaa pinnan vajoamiseen, koska massa täyttää huokoset.
2. Samanlainen tilanne syntyy, kun tiivistämättömällä pinnalla on paikallaanpysyvä kuorma. Kuorma vajoaa( esim.rakennus)
3. Huokoinen materiaali on herkkää veden suotautumiselle, joka johtaa eroosioon. Kosteus saattaa aiheuttaa maaperän laajenemisen jäätyessä tai kutistumisen sen kuivuessa. Laajeneminen ja kutistuminen ovat suurimpia syitä rakennusten perustusten vaurioitumiseen ja se vaatii yleensä perustusten tukemista.

Tiivistäminen lisää materiaalin tiiveyttä ja kasvattaa sen kuormankantokykyä.

Se vähentää kosteuden aiheuttamaa huokoisuutta ja siten pienentää vajoamisriskiä, laajenemista ja kutistumista.

Tiivistämisen vaatimukset

Maantiivistämisen mittaamiseen on aikaisemmin käytetty erilaisiin kohteisiin monenlaisia mittausmenetelmiä. Huomioitavat tekijät ovat materiaalin ominaisuudet, kerroksen paksuus, pintaan kohdistuva paine, tärinä ja tiivistyskertojen määrä. Kasvanut tietous kuinka tiivistys toimii on johtanut mittausmenetelmien syntymiseen.

Uusin mittausmenetelmä on osa Britannian tietöiden teknisiä vaatimuksia (NRSWA - New Roads & Street Works Act). Insinöörit ovat ottaneet nämä määrittelyt lähtökohdaksi kun halutaan varmistaa hyvä tiivistystyötulos.

Käyttökohteet

Käyttökohteet/ materiaalit jaetaan kolmeen luokkaan:

1. Koheesio materiaalit( rakeisuus alle 20 %) esim. savi, siltti ja raskaat maalajit.
2. Rakeiset maalajit( rakeisuus yli 20 %) esim. sepeli, hiekka ja kevyet maalajit
3. Bitumipitoiset materiaalit esim. asfaltti( öljysora), bitumiseokset

Tarkistukset ennen käynnistämistä

Tarkistukset ennen käynnistämistä

Oheiset tarkistukset tulee tehdä aina työpäivän alussa ennen laitteen käynnistämistä tai joka neljän tunnin käytön jälkeen, sen mukaan kumpi ajankohta on aikaisemmin. Löydät tarkemmat ohjeet huolto-ohjeista. Jos tarkistuksessa löytyy vikaa, niin maantiivistäjää ei saa käyttää ennenkuin vika on korjattu.

1. Tarkista huolellisesti, ettei laitteessa tai sen johdoissa ole vaurioita. Varmista, että hihnasuoja on paikoillaan ennen koneen käyttöä.
2. Tarkista letkut, täyttötulppa, tyhjennystulppa ja muut kohteet havaitaksesi merkkejä mahdollisesta öljyvuodosta. Korjaa kaikki öljyvuodot ennen laitteen käyttämistä.

VAROITUS

Ennen käyttöönottoa ja huoltotöiden aloittamista LUKEKAA KÄYTTÖOHJE HUOLELLISESTI ja VARMISTAKAA, ETTÄ OLETTE YMMÄRTÄNYT OHJEET.

VAROITUS

ÄLÄ KOSKAAN kulkemaan sähkökaapeli kanssa puristimen käytön aikana.

- Kuljeta maantiivistäjä haluttuun paikkaan.

ÄLÄ kiinnitä mekaanista nostolaitetta kohtiin, jotka on tarkoitettu käsin nostamista varten (katso Laitteen kuvaus). PCLX 16/45E:n liikuttaminen vaatii kaksi henkilöä. Käytä laitteessa olevia nostokohtia (katso Laitteen kuvaus)

- ÄLÄ KOSKAAN jätä moottoria käyntiin kuljetuksen tai siirtämisen ajaksi, vaikka matka olisikin lyhyt.

- Kun olet käynyt läpi "Ennenkuin käynnistät" tarkistuslistan voit käynnistää moottorin.

- Käynnistä kone ja käyttää kahvaa ohjata tai käännä PCLX 16/45E.

Värisijä tärisyttää laitteen pohjalevyä ja lisäksi se kuljettaa laitetta eteenpäin. Maantiivistäjän toimiessa normaalisti sinun ei tarvits työntää sitä eteenpäin vaan sen tulee antaa liikkua omaa tahtia. Kulkunopeus määräytyy tiivistettävän pinnan laadun mukaan. Jo tiivistettävä pinta on kalteva, niin maantiivistäjän kulkusuunnan tarkkailuun on kiinnitettävä suurta huomiota.

Käytä tarvittaessa maantiivistäjän alaosaan kiinnitettyä köyttä keventämään sen painoa. Kaltevalla pinnalla liikkeen on oltava ylös alas suntainen, ei poikittaissuuntainen.

- Työskentele maantiivistäjällä järjestelmällisesti, kunnes haluttu tiiveys on saavutettu.

Jos tiivistettäviä, erilaisia kerroksia on useita, niin tiivistä kukin kerros erikseen.

Moottorin sammuttaminen

1. Paina PUNAISTA painiketta (O) pysäyttää koneen (kuva A).

Moottorin käynnistäminen

1. Pistoke virtalähde.

2. Paina VIHREÄÄ painiketta (I) koneen käynnistämiseen (kuva B).

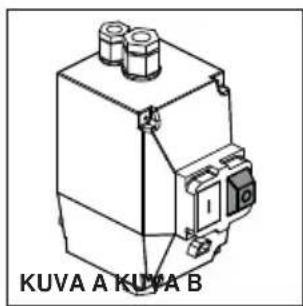

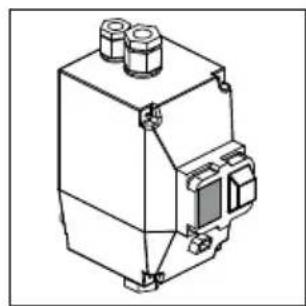

KUVA A KUVA B

Kannettavan PCEL-E -laitetesterin (PAT) käyttöohje

VAROITUS

Varmista, että levy on kytketty irti virtalähteestä ennen kuin aloitat silmämääräisen tarkastuksen!

Ennen PAT-laitetesterin käyttöä pätevöityneen henkilön on tarkastettava laitteen sähköturvallisuus muodollisella silmämääräisellä tarkastuksella. PAT-laitetesteriä koskevia ohjeita ja siihen liittyvien määreiden selityksiä löydät valtion verkkosivuilta:

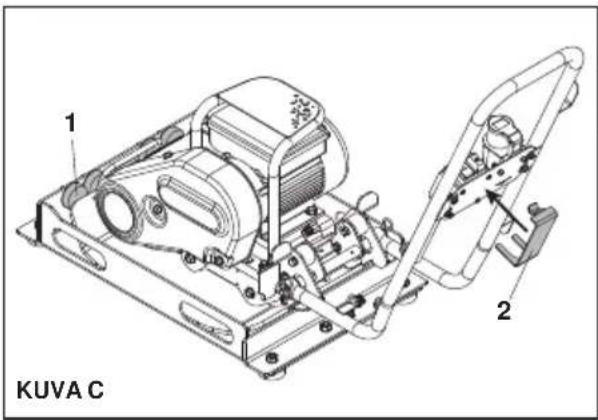

1. Aseta PCLX 16/45E -tärylevy koelaitteeseen / kiinnikkeeseen (osanumero 968/01200) siten, että levyn etuosa on kohti tärinänvaimenninta (kohta 1), lepää levyn päällä ja kahva on käännettynä taakse (kuva C). Koelaite tulee sijoittaa tasaiselle lattialle, kuivaan paikkaan siten, että vain kumijalat koskettavat maata oikeanlaisen tärinänvaimennuksen aikaansaamiseksi (HUOMIO: kumijalat EIVÄT eristä tuotetta maasta).

2. Sovita z-kannake (kohta 2) (osanumero 968/01205) katkaisimeen liu'uttamalla sitä kunnes se naksahtaa tukevasti paikalleen ja painaa katkaisimen vihreää ON -painiketta.

3. Kytke hyväksytty PAT-laitetesteri, konfiguroi se sinun PCLX 16/45E:n teknisten tietojen mukaan (esim. jännite laitteen eristysluokka, oikea testityyppi jne.).

4. Varmista, että kukaan ihminen, mikään eläin tai mikään muu esine ei kosketa PCEL-E -tärylevyä eikä PAT-laitesterin telinettä ennen testiä eikä sen aikana. Tee testi vasta, kun olet varma, että se on turvallista tehdä.

1 2 KUVA C

Ongelma Syy Korjaus
Moottori ei käynnisty.	Sulake tai automaattisulake lauennut. Vaihda sulake tai kytke automaattisulake päälle.
	Staattori on oikosulussa tai ei toimi.Moottori pitää humisevaa ääntä ja automaattisulake tai sulake laukeaa.	Ota yhteyttä edustajaan tai Altrad Belleen.
	Moottori ylikuormittunut tai kuorma juuttunut kiinni.	Tarkista, että kuorma on irti. Jos on, ota yhteyttä edustajaan tai Altrad Belleen.
	Kondensaattori (yksivaihemoottorissa) on saattanut rikkoutua.	Ota yhteyttä edustajaan tai Altrad Belleen.
	Käynnistyskytkin ei toimi. Ota yhteyttä edustajaan tai Altrad Belleen.
Moottori käy, mutta sammuu.	Jännitehäviö.	Jos jännitteen alenema on yli 10 % moottorin nimellistehosta, ota yhteyttä sähköyhtiöön, tarkista, ettei jokin muu sähkölaite vie virtaa moottorilta, tai käänny edustajan tai Altrad Bellen puoleen.
	Kuorma lisääntynyt.	Tarkista, ettei kuorma ole muuttunut. Tarkista, etteivät osat ole tiukentuneet. Jos laitteessa on tuuletin, varmista, ettei ilmavirta ole muuttunut, tai ota yhteyttä edustajaan tai Altrad Belleen.
Moottorin kiihtyminen kestää liian kauan.	Viallinen kondensaattori. Ota yhteyttä edustajaan tai Altrad Belleen.
	Viallinen kiintokytkin. Ota yhteyttä edustajaan tai Altrad Belleen.
	Huonot laakerit. Ota yhteyttä edustajaan tai Altrad Belleen.
	Jännite liian matala.	Varmista, että jännite on 10 %:n sisällä moottorin tehokilvessä mainitusta nimellistehosta. Jos ei, ota yhteyttä sähköyhtiöön, tarkista, ettei jokin muu sähkölaite vie virtaa moottorilta, tai käänny edustajan tai Altrad Bellen puoleen.
Moottorin ylivirtasujoa laukeaa jatkuvasti.	Kuorma liian iso.	Varmista, ettei kuorma ole juuttunut kiinni. Jos moottori on vaihdettu, varmista, että sen nimellisteho on sama kuin vanhassa moottorissa. Jos aiempi moottori oli erikoismalli, tavallinen moottori ei ehkä yllä sen suorituskykyyn. Poista kuorma ja varmista, että moottori toimii normaalisti.
	Ympäröivä lämpötila liian korkea.	Varmista, että moottori saa tarpeeksi ilmaa kunnon jäähdytykseen. Useimmat moottorit on suunniteltu toimimaan paikoissa, joiden lämpötila on alle 40 °C. (Huom.: Virheettömästi toimiva moottori saattaa tuntua kosketettaessa kuumalta.)
	Ylivirtasujoa voi olla vioittunut. Ota yhteyttä edustajaan tai Altrad Belleen.
	Käämitys on oikosulussa tai ei toimi. Ota yhteyttä edustajaan tai Altrad Belleen.
Moottori pitää kovaa hankaavaa tai kirskuvaa ääntä.	Sisäinen laitevika. Ota yhteyttä edustajaan tai Altrad Belleen.
Laite ei tärise.	Vetohihna löysällä Säädä hihnan kireys
	Vetovika. Ota yhteyttä edustajaan tai Altrad Belleen.	Belleen.
	Tärinävika. Ota yhteyttä edustajaan tai Altrad Belleen.	Belleen.
Asfaltti kiinni levyyn.Bitumista pinnan hilseily (laminointi).	Puutteellinen voitelu Käytä vesisuihkulaitetta
	Yli tiivistyminen. Poista ja rele.
Hidas kulku (levy vajoa).	Kerrospaksuus liian suuri Poista osa materiaalista
	Kosteuspitoisuus liian korkea tai matala.	Poista materiaalia ja säädä

Ylläpitohuolto

Altrad Belle PCLX 16/45E sarjan yhteen suuntaan kulkevat maantiivistäjät on suunniteltu toimimaan useita vuosia virheettömästi. On kuitenkin tärkeää, että säännölliset oheisen taulukon mukaiset ylläpitohuollot suoritetaan. Suosittelemme, että valtuutettu Altrad Belle jälleenmyyjä suorittaa kaikki suurehkot ylläpitohuollot ja korjaukset. Käytä aina alkuperäisiä Altrad Belle varaosia, muiden osien käyttö saattaa päättää laitteen takuun. Ennen mitä tahansa huoltotoimenpidettä sammuta moottori ja irrota laite verkkovirrasta.

Aseta maantiivistäjä aina tasaiselle maalle, jotta nestepintatason tarkistus tapahtuu oikein. Käytä vain suositeltuja öljyjä (katso taulukkoa seuraavalla sivulla).

Säännölliset tarkistukset

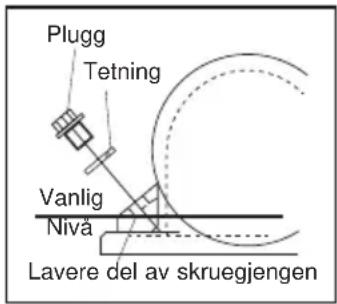

Täryttimen akselikotelon öljy tulee vaihtaa 100 tunnin käytön jälkeen ja sen jälkeen 500 tunnin välein. Tarkemmat ohjeet täryttimen akselikotelon öljynvaihdosta, katso "Tärytin" kohdasta. Hihnan kireys tulisi tarkistaa 4 tunnin välein.

Puhdistus

Tämä on sähkölaite. Puhdistuksen aikana sähköisten komponenttien tämän laitteen saa koskaan altistaa vedelle tai mitään nestettä, koska tämä voi aiheuttaa vakavia vammoja tai jopa kuoleman!

Ylläpitohuolto		Ennen jokaista käyttökertaa	Ensimmälset 4 tuntia	Ensimmäisen / 20 tuntia	3 kuukautta / 50 tuntia
Johdot	Tarkista	√
	Vaihda tarvittaessa
Vetohihna Kireys			√ √ √

Öljy/Polttoaine tyyppi & Määrä

	Öljy tyyppi	Määrä (Litraa)	Polittoaine tyyppi	Määrä (Litraa)	Sytytystulppa	Kärkiväli (mm)
Tärytin SAE 10w40 0.3 N/A N/A	N/A N/A

Katukiveyslevy on suunniteltu käytettäväksi betonilaattojen tai –kivien tamppaamiseen. On kuitenkin huomattava, ettei sitä ole tarkoitettu normaaliin tiivistystyöhön. Ennen kiinnittämistä varmista, että katukiveyslevy on oikean kokoinen ja, että se on oikean tyyppinen.

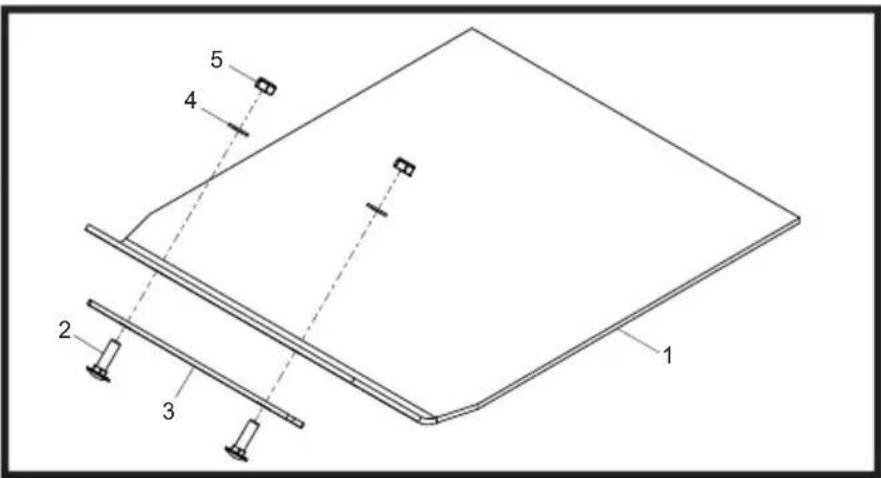

Aloita katukiveyslevyn (1) asennus asettamalla se pohjalevyn alle varmistaen, että kiinnitysreiät ovat samalla kohdalla kuin pohjalevyn etuosassa olevat reiät. Vie kiinnityspultit (2) ensin kiinnitysraudan (3) läpi, sitten katukiveyslevyn kiinnitysreiän ja kierrä lopuksi pohjalevyyn. Kiinnitä aluslevyt (4) ja mutterit (5) paikoilleen ja kiristä ne kunnolla. Kiristä 50 Nm.

1 2 3 4 5

Kuljetusvarustus

1. Käännä kahva salpa nuppi harjoittaa kahva salpa ja lukitse kahva.
2. Kun kahva on lukittu paikalleen, vapauta pyörä pakki ja liu'uta alla pohjalevy.
3. Käsittele vielä lukittu paikalleen, kone on nyt valmis on kuljetettava pyörän pakki

Altrad Belle "PCLX 16/45E" yhteensuuntaan kulkevien maantiivistäjien takuuaika on laitteen alkuperäiselle ostajalle yksi vuosi (12 kuukautta) ostopäivästä lukien. Altrad Belle takuu kattaa suunnittelun, materiaalin ja kokoamistyön viat.

Altrad Belle takuu ei kata seuraavia tapauksia:

1. Vaurio, joka on aiheutunut väkivallan, väärinkäytön, pudottamisen tai muun vastaavan seikan tai asennus-, käyttöohjeiden tai huolto-ohjeiden virheellisen tulkinnan seurauksena.
2. Muun henkilön kuin Altrad Belle tai sen valtuuttaman maahantuojan tekemät muutokset, lisäykset tai korjaukset.
3. Minkään laitteen takuutapauksen korjaamisessa tai korvaamisessa syntyviä kuljetus- tai lähetyskuluja Altrad Belleille tai Belle Groupilta tai sen valtuuttamalta maahantuojalta tai maahantuojalle.
4. Normaalin kulumisen aiheuttamia uusimisesta, korjaamisesta tai osien vaihdosta aiheutuvia materiaali ja/tai työkuluja.

Seuraavat osat eivät kuulu takuun piiriin.

- Vetohihna/-t

Altrad Belle ja/tai sen valtuuttamat maahantuojat, johtajat, työntekijät tai vakuuttajat eivät ole vastuussa välillisistä tai muista vahingoista, tappioista tai mistään kuluista, jotka aiheutuvat laitteen käyttökelvottomuudesta tai muusta laitteen käytöstä johtuvasta syystä.

Takuu hakemus

Kaikki takuuhakemukset osoitetaan Several Oy:lle, puhelimella, Faksilla, sähköpostilla tai kirjallisesti.

Takuuhakemukset:

Puh. 09-348 9110,

Faksi: 09-348 9221

Sähköposti: [e-mail]

Kirjallisesti:

Several Oy

Takkatie 10 E

00370 Helsinki

Tuotteen takuurekisteröinti:

ALTRAD Belle haluaa kaikessa toiminnassaan tukea luonnonmukaisia, vihreitä arvoja. Tästä syystä olemme ottaneet käyttöön paperittoman, verkossa tehtävän takuurekisteröinnin. Rekisteröinti tapahtuu osoitteessa

http://www.bellegroup.com/index.php?p=warranty_registration

Vaihtoehtoisesti voit lukea oheisen QR-koodin älypuhelimellasi ja mennä rekisteröintisivulle sen kautta.

ÄRGE KASUTAGE käsitsi töstmise 11 punkte (nr 7)

1 2 3 4 5 6 7 8 9 10 11 isel östmise

Keskkond

Ohutu käitlemine
