BRUGSANVISNING BELLE PCLX 1645E Lescha

Vi, Belle Group Sheen UK, Sheen, Nr. Buxton, Derbyshire, SK17 0EU, GB, erklærer hermed, at hvis det i dette certifikat beskrevne produkt er købt hos en autoriseret Belle Group forhandler i EU, er det i overensstemmelse med følgende E∅F-direktiver: 2006/42/CE (Dette direktiv erstatter direktiv 98/37/EF), 2004/108/E∅F (som ændret ved 89/336/EEC, 92/31/E∅F & 93/68 E∅F), Affald af elektrisk og elektronisk udstyr (WEEE) 2002/96/CE, lavspændingsdirektivet 2006/95/CE, BS EN ISO 12100-1:2003 Maskinsikkerhed og tilhørende harmoniserede standarder, hvor det er relevant. Støjemission i overensstemmelse med direktiverne 2000/14/EF bilag VI og 2005/88/EF. for maskiner under paragraf 12. Det bemyndigede organ er AVT Reliability, Unit 2 Easter Court, Europa Boulevard, Warrington, Cheshire, WA5 7ZB, Storbritanien. Støj Tekniske filer er i besiddelse af Ray Neilson på Belle-gruppen hovedkontoret adresse, som er nævnt ovenfor.

Administrerende direktør – På vegne af BELLE GROUP (SHEEN) UK.

Sådan anvendes denne vejledning

Denne håndbog er udarbejdet til at hjælpe dig med at betjene og servicere pladevibratoren på sikker vis. Denne håndbog er beregnet for forhandlere og brugere af pladevibratoren.

Forord

Afsnittet 'Miljøet' giver en vejledning i, hvordan genbrug af kasseret udstyr håndteres på en miljøvenlig måde.

Afsnittet 'Beskrivelse af maskinen' hjælper dig med at blive bekendt med maskinens layout samt kontrolknapper og betjeningsgreb.

Afsnittene 'Sikkerhed generelt' og 'Sikkerhed og sundhed' forklarer, hvordan maskinen bruges for at sikre din egen sikkerhed så vel som andre menneskers.

Afsnittet 'Start- og stopprocedure' hjælper dig med at starte og standse maskinen.

Afsnittet 'Vejledning i problemløsning' kan hjælpe dig, hvis du har et problem med maskinen.

Afsnittet 'Eftersyn' kan være til hjælp ved generel vedligeholdelse og servicering af maskinen.

Afsnittet 'Garanti' beskriver, hvad garantien dækker og hvordan du reklamerer.

Direktiver med hensyn til notationer.

Tekst i denne håndbog som man skal være særlig opmærksom på vises på følgende måde:

FORSIGTIG

Produktet kan være udsat for risiko. Maskinen kan blive beskadiget, eller du kan selv komme til skade, hvis disse procedurer ikke udføres på korrekt måde.

ADVARSEL

Brugerens liv kan være i fare.

Advarsel

ADVARSEL

Før du betjener eller udfører noget vedligeholdelsesarbejde på denne maskine, SKAL DU GENNEMLÆSE denne vejledning GRÜNDIGT.

VIDE, hvordan du anvender maskinens betjeningsanordninger forsvarligt, og hvad du skal gøre for at udføre sikker vedligeholdelse.

(NB: Sørg for, at du ved, hvordan du skal afbryder maskinen, før du tænder for den, i tilfælde af at du skulle komme i vanskeligheder.) Brug ALTID det korrekte sikkerheds- og beskyttelsesudstyr for din personlige beskyttelse.

Hvis du har NOGEN SP∅RGSMÅL om den sikre brug eller vedligeholdelse af denne maskine, SKAL DU SP∅RGE DIN SUPERVISOR ELLER KONTAKTE Altrad Belle: [phone]

Indholdsfortegnelse

Såden bruges denne håndbog....39

Advarsel....39

Beskrivelse af maskinen....40

Miljø 40

Tekniske Data....40

Etikette....42

Sikkerhedsanvisninger 43

Sunhed og Sikkerhed....44

Grunde til Komprimering 44

Komprimeringspecifikation....44

Anverdelser 44

Kontroleftersyn før Start 44

Betjeningsvejledning....45

Fejlfindingsvejledning....46

Service & Vedligeholdelse 47

Monteringsvejledning....48

Garantia....49

Certificado de Conformidade CE 2

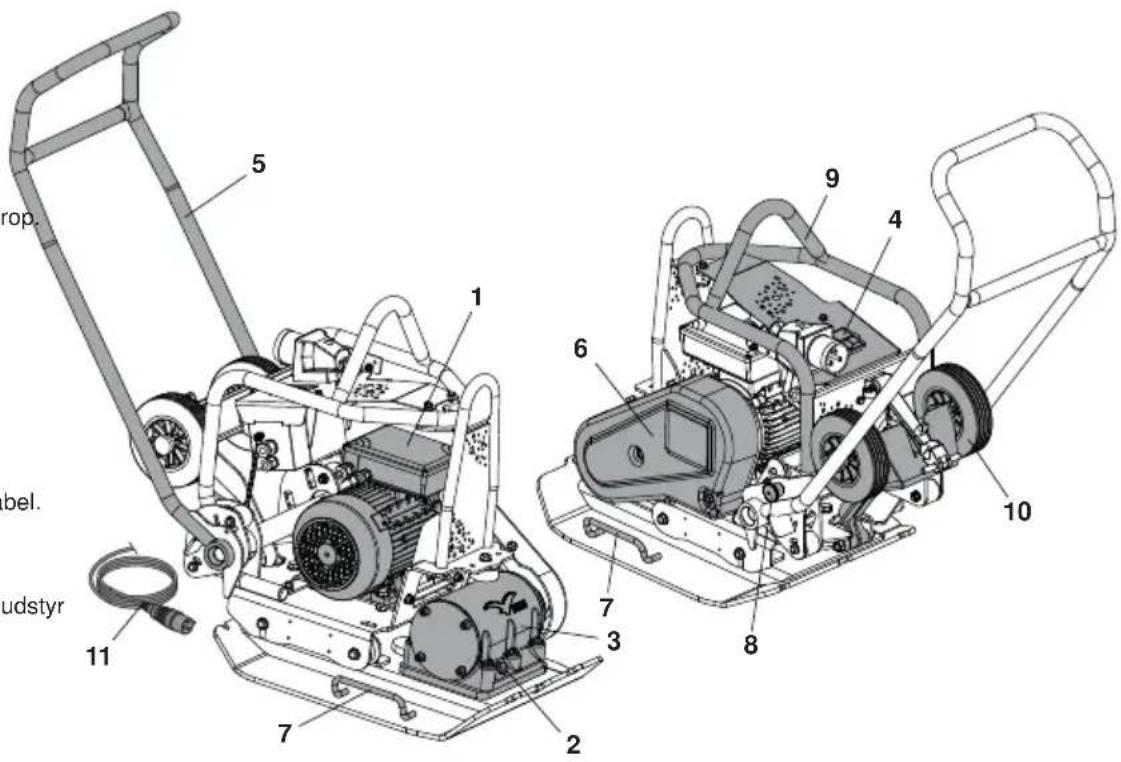

Maskintype:

Envejs pladevibrator

1. elektrisk motor.
2. Vibratorenhedens olieprop.
3. Vibratorenhed.
4. Tænd-/Sluk-kontakt.
5. Betjeningshåndtag,
6. Remskærm,
7. Manuelt løftepunkt.
8. Hendel Sluitknop.
9. Motorskærm.
10. Krog til opbevaring af kabel.
11. Strømkabel.

BRUG IKKE mekanisk løfteudstyr på de manuelle løft punkter (nr. 7)

Anvisninger for beskyttelse af miljøet.

Maskinen indeholder værdifulde materialer. Tag den kasserede maskine og dens tilbehør til den relevante genbrugsstation.

Komponent Materiale
Betjeningshåndtag Stål
Håndgreb Gummi
Bundplade Stål
Excentrikvægte Stål
Electric Motor Stål & Aluminium & Kobber
Diverse Dele Stål og aluminium

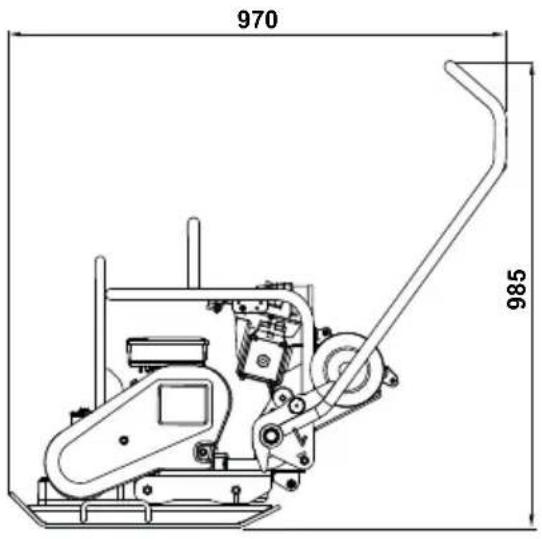

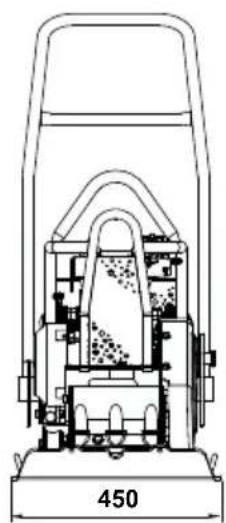

970 985

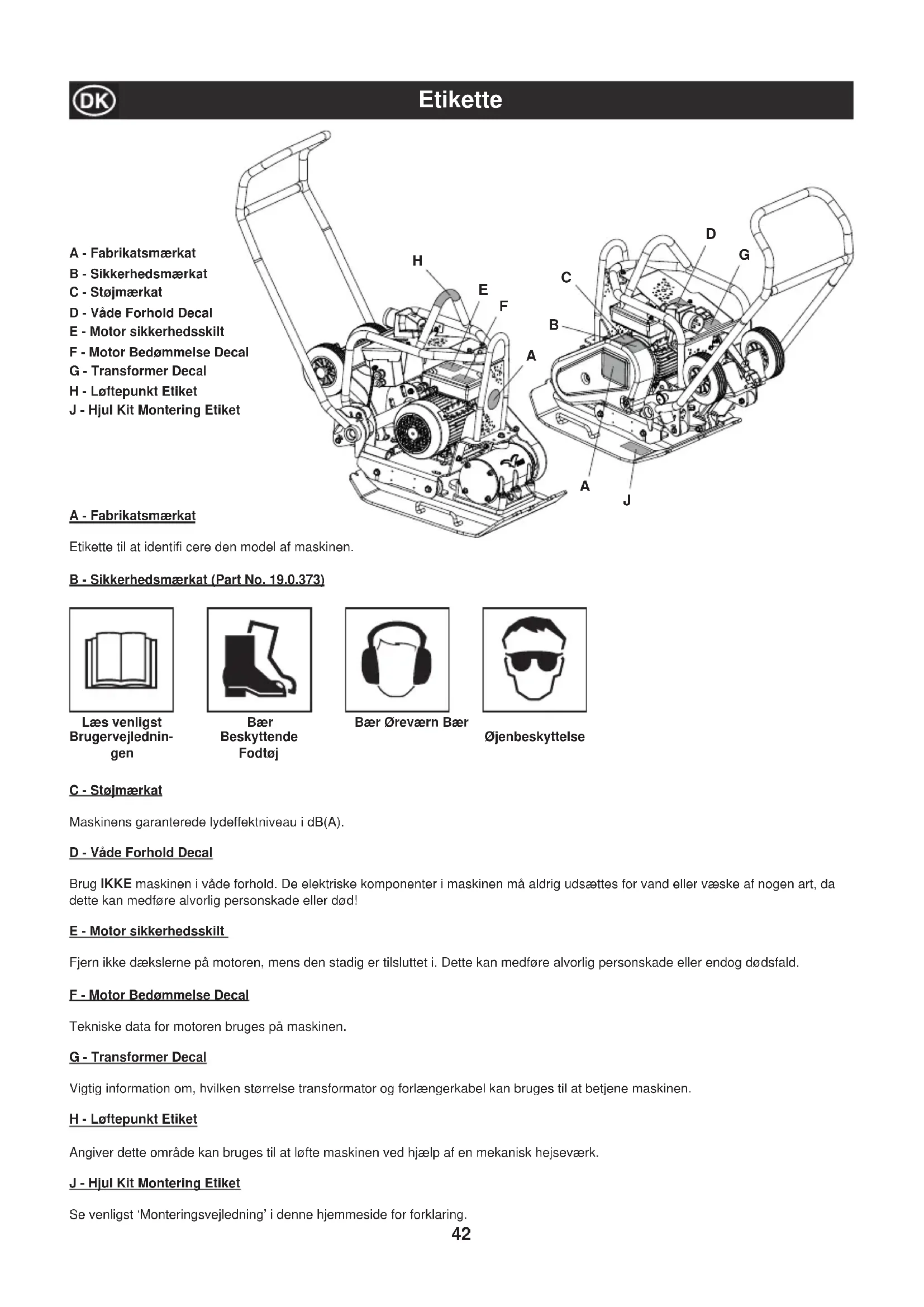

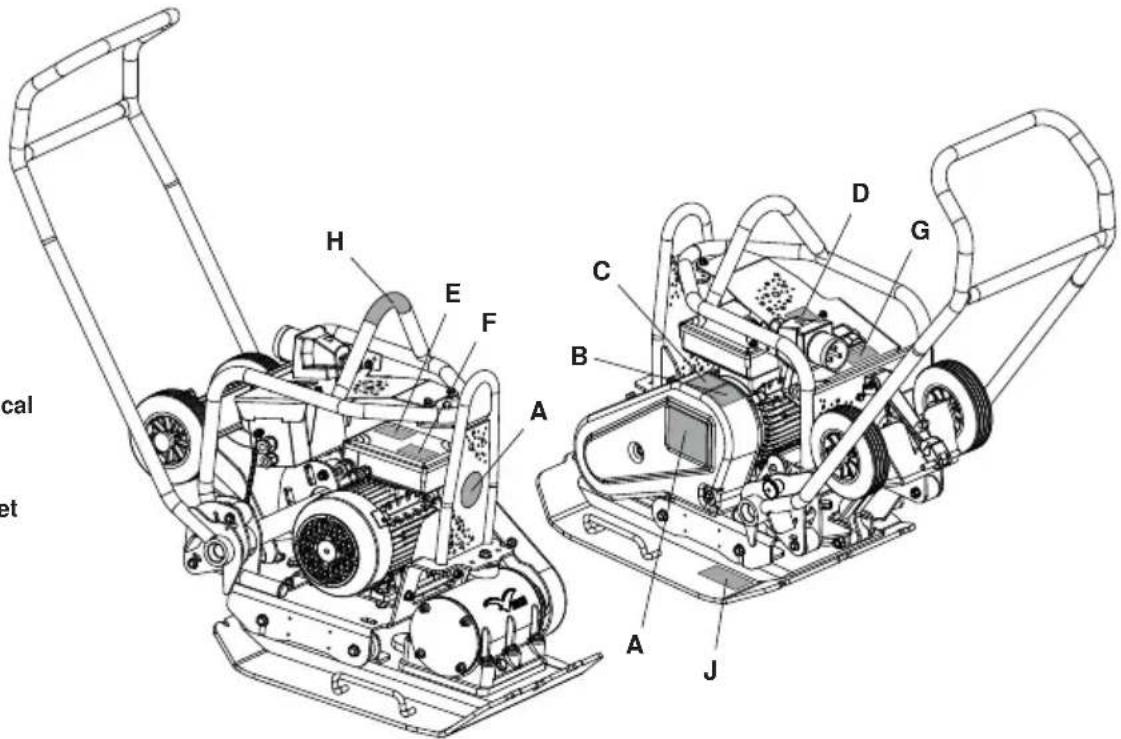

A - Fabrikatsmærkat
B - Sikkerhedsmærkat
C - Støjmærkat
D - Våde Forhold Decal
E - Motor sikkerhedsskilt
F - Motor Bedømmelse Decal
G - Transformer Decal
H - Løftepunkt Etiket
J - Hjul Kit Montering Etiket

H E F A C B D G J A cal et

A - Fabrikatsmærkat

Etikette til at identifi cere den model af maskinen.

B - Sikkerhedsmærkat (Part No. 19.0.373)

Læs venligst Brugervejledningen

Bær Beskyttende Fodtøj

Bær ∅reværn Bær

∅jenbeskyttelse

C - Støjmærkat

Maskinens garanterede lydeffektniveau i dB(A).

D - Våde Forhold Decal

Brug IKKE maskinen i våde forhold. De elektriske komponenter i maskinen må aldrig udsættes for vand eller væske af nogen art, da dette kan medføre alvorlig personskade eller død!

E - Motor sikkerhedsskilt

Fjern ikke dækslerne på motoren, mens den stadig er tilsluttet i. Dette kan medføre alvorlig personskade eller endog dødsfald.

Vigtig information om, hvilken størrelse transformator og forlængerkabel kan bruges til at betjene maskinen.

H - Løftepunkt Etiket

Angiver dette område kan bruges til at løfte maskinen ved hjælp af en mekanisk hejseværk.

J - Hjul Kit Montering Etiket

Se venligst 'Monteringsvejledning' i denne hjemmeside for forklaring.

Komprimeringsspecifi kation

Af hensyn til din egen personlige beskyttelse og evt. omkringståendes sikkerhed bedes du venligst læse og sikre, at du fuldt ud forstår følgende sikkerhedsinformationer. Det er brugerens ansvar at sikre, at han/hun fuldt ud forstår, hvordan denne maskine betjenes forsvarligt. Hvis du ikke er sikker på den forsvarlige og korrekte brug af 'PCLX 16/45E' pladevibratoren, bedes du venligst spørge din overordnede eller Altrad Belle.

FORSIGTIG

Forkert vedligeholdelse kan være farlig. Gennemlæs dette afsnit, så du forstår det, før du udfører vedligeholdelse, serviceeftersyn eller reparationer.

• Denne maskine er meget tung og må ikke løftes af en enkelt person; du skal enten få EN ANDEN PERSON til at HJÆLPE dig eller bruge egnet løfteudstyr.
• Afspær arbejdsområdet og hold medlemmer af offentligheden og uvedkommende personale i sikker afstand.
• Brugeren skal altid bruge personligt beskyttelsesudstyr, när denne maskine anvendes (se 'Sundhed & sikkerhed').
• Sørg for, at du ved, hvordan du AFBRYDER maskinen forsvarligt, før du TÆNDER for den, i tilfælde af at du skulle komme i vanskeligheder.
• Sluk og frakobl altid motoren før den skal transporteres, flyttes rundt på arbejdspladsen eller vedligeholdes.
• Da motoren bliver meget varm under brug, lad den køle af før den berøres. Lad aldrig motoren køre uden opsyn.
• Afmontér eller pil aldrig ved nogen af de monterede skærme; de er beregnet til at beskytte dig. Kontrollér altid skærmenes tilstand og fastspænding. Hvis de er beskadigede eller mangler, MÅ MASKINEN IKKE ANVENDES, før skærmen er blevet udskiftet eller repareret.
• Træk eller før aldrig maskinen ved hjælp af kablet og træk aldrig i kablet for at trække stikket ud.
• Du må ikke arbejde med MASKINEN, hvis du er syg, føler dig træt eller er påvirket af alkohol, medicin eller stoffer.
• Sørg for, at alle bagudrettede kabler er beskyttede mod skader, og at der ikke er risiko for at snuble over dem eller for, at de bliver fanget under maskinen.
• Brug IKKE vagt motor som et løfteøje.
• IKKE jet vaske maskinen er dette kan resultere i alvorlig personskade eller døden!.
• Brug IKKE maskinen i våde forhold. De elektriske komponenter i maskinen må aldrig udsættes for vand eller væske af nogen art, da dette kan medføre alvorlig personskade eller død!
• Vi anbefaler anvendelse af en reststrømsanordning på 220/240v el.

Brandslukning

Hvis der går ild i Deres blandemaskine, skal De slukke for elforsyningen. Sluk ilden med en pulverslukker eller CO2 ildslukker. Hvis branden ikke kan slukkes, skal De holde Dem på afstand og ringe efter brandvæsenet. Hvis De er i tvivl om Deres maskines sikkerhedstilstand, bedes De kontakte Deres autoriserede Belle serviceforhandler.

Electrisk Motors

Alle bærbare elektriske apparater er farlige, hvis de misbruges. Denne maskine kan kun fungere på en spænding. Kontroller strømforsyningen for at sikre, at den er i overensstemmelse med den spænding, der er angivet på klassifi ceringstabellen. Sørg for at motoren er slukket før den tilsluttes strømforsyningen.

220/240v - Brug altid en reststrømanordning ("RCD") (jordafledningsudløser) sat direkte ind i 230v kontakten. Hvis der anvendes forlængerkabel, skal det sættes direkte ind i RCD'en.

110v - Når der anvendes en bærbar transformer, skal den have en minimumseffekt på 4.0kW og til konstant mærkeeffekt.

De MÅ IKKE anvende et forlængerkabel mellem transformeren og strømforsyningen. De skal altid sikre, at kablet mellem 110v blandemaskinen og transformeren er af en mindstelængde på 3 meter. Sørg kabel er udstyret med kabel-klip til betjeningshåndtaget på alle tidspunkter.

Stik

PCLX 16/45E pladevibratoren er beregnet til gør-det selv eller til anvendelse på en arbejdsplads. Følgende stiktyper leveres monterede på produktet:-

110v Motor - 32 amp nominel BS4343 stiktype. eller 3-stift CEE7/7 Euro stiktype.

230v Motor - 16 amp nominal 3-stift BS1363 stiktype

Montering af stikket – ADVARSEL, DETTE PRODUKT SKAL JORDFORBINDES

VIGTIGT: Ledningerne i ledningsophænget er farvede i henhold til den følgende kode:

Ledningen som er farvet grøn og gul, skal tilsluttes til klemmen i stikket mærket med E eller farvet grøn og gul.

Ledningen som er farvet brun, skal tilsluttes til klemmen i stikket mærket med L eller farvet rød.

Ledningen som er farvet blå, skal tilsluttes til klemmen i stikket mærket med N eller farvet sort.

Tjek altid før tilslutningen til strømforsyningen, at spændingen er den samme som den nominelle spænding markeret på motoren

Forlængerkabler

Hvis De har brug for at anvende et forlængerkabel, må det ikke være længere end 25 meter (82 fod). Ledningsdelen skal være 2.5mm ^2 på 230v & 2,5mm ^2 på 110v. De skal sikre, at forlængerkablet er omhyggeligt arrangeret for at undgå væsker, skarpe kanter og steder, hvor køretøjer kan køre over det. Undgå at lade forlængerkablet blive fanget under blandemaskinen. Rul det helt ud da det ellers vil overhede og kan antændes. Sørg for at alle forlængerkabelforbindelser er tørre og sikre.

NVR - No Volt Release – Ingen voltfrigivelse

Motorerne, som er monterede på maskinen, er udstyret med en NVR (No Volt Release) afbryder. Det betyder, at hvis strømmen svigter, vil motoren ikke automatisk genstarte, når strømforbindelsen er genoprettet. Maskinen skal genstartes manuelt.

Vibration

En vis vibration fra komprimeringen overføres gennem håndtaget til brugerens hænder. Der henvises til specifikationerne & de tekniske data for vibrationsniveauer og anvendelsestid (anbefalet maksimal daglig anvendelsestid). Overskrid IKKE den maksimale anvendelsestid.

Personligt beskyttelsesudstyr

Ved brug af denne maskine skal der anvendes egnet personligt beskyttelsesudstyr, dvs. sikkerhedsbriller, handsker, høreværn, støvmaske og sikkerhedsfodtøj med stålnæser (med skridsikre såler for ekstra beskyttelse). Brug tøj, der er egnet til det arbejde, som skal udføres. Beskyt altid huden mod kontakt med beton.

Støv

Komprimeringsprocessen kan producere støv, som kan være sundhedsfarligt. Brug altid en maske, som er egnet til den type støv, der produceres.

Grunde til komprimering

Jord, som er blevet forstyrret, eller nyopfyldning, underbund og bituminøst afdækningsmateriale vil have små hulrum eller luftlommer, og hvis disse ikke komprimeres, vil det føre til, at der opstår et eller flere problemer.

1. Når der kører trafik hen over overfladen på et ukomprimeret område, trykkes materialet sammen.
   Dette fører til nedsynkning af den øverste overflade, när materialet fylder hulrummene.
2. Der opstår en lignende situation med statiske belastninger på ukomprimeret jord. Underlaget (f.eks. en bygning) vil synke.
3. Materialer med hulrum er mere modtagelige for vandnedsivning, hvilket fører til nedbrydning. Indtrængen af vand kan også bevirke, at jorden udvider sig i frostvejr og trækker sig sammen i varme perioder. Udvidelse og sammentrækning er den vigtigste årsag til beskadigelse af bygningsfundamenter og bevirker normalt, at det bliver nødvendigt at underminere.

Komprimering øger materialets densitet og øger derfor dets bæreevne. Reduceres lufthulrum, nedsættes risikoen for sammensynkning, udvidelse og sammentrækning på grund af indtrængen af vand.

Komprimeringsspecifi kation

Før i tiden er der blevet anvendt forskellige metoder til at specificere den fornødne komprimering ved forskellige anvendelser. Følgende faktorer skal tages i betragtning: materialeegenskaber, lagtykkelse, påført tryk, vibration og antal gange, der komprimeres. En større forståelse af hvordan komprimering virker har ført til indførelse af nye komprimeringspecifikationer. Den nyeste specifikation er en del af Storbritanniens lov om nye vej- og gadearbejde (New Roads & Street Works Act) (NRSWA). Bygningsingeniører anvender nu disse specifikationer for at sikre god komprimering ved alt vejarbejde.

Anverdelser

Anvendelser/materialer falder i tre kategorier:

1. Kohæsive materialer (mindre end 20% granulær) f.eks. ler, silt og svær jord.
2. Granulære materialer (mere end 20% granulær) f.eks. paklag, sand og let jord.
3. Bituminøse materialer f.eks. asfalt (tjæremakadam), emulsionsbeton (bituminøse emulsionsprodukter).

Kontroleftersyn før start

Inspektion før start

Følgende inspektion før start skal udføres inden begyndelsen af hver arbejdsperiode eller efter hver 4 timers brug, alt efter hvad der indtræffer først. Se venligst nærmere oplysninger i afsnittet om service. Hvis der opdages en fejl, må 'PCLX 16/45E' maskinen ikke anvendes, før fejlen er udbedret.

1. Undersøg nøje anlægget 'PCLX 16/45E' og alle kabler for tegn på skader. Sørg for, at rembeskyttelsen er sikret, før maskinen tages i brug.
2. Kontrollér slanger, påfyldningsåbninger, drænpropper og andre områder for tegn på utætheder. Reparér evt. utætheder, før maskinen tages i brug.

ADVARSEL

Før du betjener eller udfører noget vedligeholdelsesarbejde på denne maskine, SKAL DU GENNEMLÆSE denne vejledning GRUNDIGT.

ADVARSEL

- Tag maskinen hen på det sted, hvor den skal bruges..

Brug IKKE mekanisk hejseværk på manuelle løftepunkter (se afsnit "Maskinens beskrivelse").

Transport af PCLX 16/45E skal foretages af 2 personer. Brug de angivede manuelle løftepunkter (se afsnit "Maskinens beskrivelse")

• Lad ALDRIG motoren køre under transport eller flytning af PCLX 16/45E, selv om det kun er over en kort afstand.
• Når du har udført kontroleftersynene før start, kan du starte motoren.
• Tænd maskinen og bruge styrehåndtaget at styre eller dreje PCLX 16/45E.

Vibratoren får ikke kun bundpladen til at vibrere, men får også maskinen til at køre fremad. Under normal brug bør det ikke være nødvendigt for dig at skubbe PCLX 16/45E maskinen - du kan bare lade den køre i dens eget tempo. Kørehastigheden afhænger af tilstanden af den overflade, som skal komprimeres. Hvis den overflade, som skal komprimeres, er på en skråning, skal de udvises stor forsigtighed med at styre PCLX 16/45E maskinens køreretning. Hvis det er nødvendigt, kan der fastgøres et passende tov til et lavt punkt på PCLX 16/45E maskinens chassis for at gøre det muligt for en hjælper at tage en del af maskinens vægt. Arbejd altid op og ned ad en skråning, aldrig på tværs.

- Før PCLX 16/45E maskinen hen over overfladen i et bestemt mønster, indtil den ønskede komprimering er opnået.

Hvor der findes et antal forskellige lag, som skal komprimeres oven på hinanden, skal hvert lag komprimeres for sig.

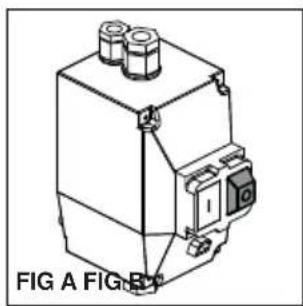

Standsning af motoren

1. Tryk på den R∅DE knap (O) for at stoppe maskinen (Fig A).

Start af motoren

1. Sæt stikket i strømforsyningen.
2. Tryk på den GR∅NNE knap (I) for at starte maskinen (Fig B).

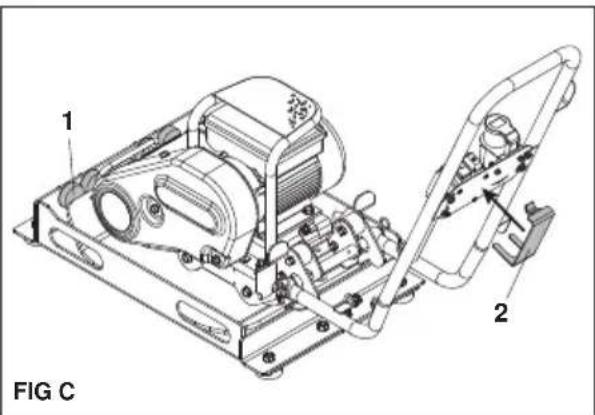

Fremgangsmåde ved PAT-prøve af PCEL-E-enhed (PAT = Portable Appliance Test) i prøvestand

ADVARSEL

Sørg for, at pladen er afbrudt fra strømkilden, før du udfører første trin eller den visuelle kontrol!

Før PAT-prøven gennemføres, skal en fagmand foretage en korrekt visuel kontrol af udstyrets elektriske sikkerhed. Du kan finde yderligere oplysninger om PAT-prøve samt alle relevante definitioner på følgende side: http://www.hse.gov.uk/electricity/faq-portable-appliance-testing.htm.

1. Placer PCLX 16/45E-pladevibratoren i en prøvestand (reservedels-nr. 968/01200), så frontpladen peger mod antivibrationsbeslagene (del 1), mens enheden hviler på måtten, og håndtaget er vippet tilbage (fig. C). Prøvestanden skal være placeret på et plant underlag i tørre omgivelser, hvor kun gummifødderne berører underlaget, så vibrationsdæmpningen bliver korrekt (BEMÆRK! gummifødderne er IKKE designet med henblik på at isolere produktet fra jorden).
2. Monter Z-beslaget (del 2) (reservedels-nr. 968/01205) til kontakten ved at skubbe den på, indtil den klikker sikkert på plads og berører den grønne ON -knap på kontakten.
3. Tilslut en passende PAT-tester konfigureret iht. specifikationerne for din PCLX 16/45E-enhed (dvs. spænding; isoleringsklasse; kor rekt prøvetype etc.).
4. Sørg for, at PCEL-E-pladevibratoren og PAT-prøvebeslaget ikke kan berøres under prøven. Udfør prøven, når du er sikker på, at det kan foregå på en sikker måde.

1 2 FIG C

Problem Årsag Afhjælpning
Motoren starter ikke.	Sikringen eller afbryderen er udløst. Udskift	sikringen eller nulstil afbryderen.
	Stateren er kortsluttet eller gået i jordforbindelsen. Motoren giver summende støj og afbryderen eller sikringen udløses.	Kontakt forhandleren eller Altrad Belle.
	Motoren er overbelastet eller belastningen er fastklemt.	Efterse om belastningen sidder frit. Hvis frit, kontakt forhandleren eller Altrad Belle.
	Kondensatoren (på enfaset motor) kan have fejlet.	Kontakt forhandleren eller Altrad Belle.
	Startkontakten har fejlet. Kontakt forhandleren eller Altrad Belle.
Motoren kærer men dør ud.	Spændingsfald.	Hvis spændingen er lavere end 10 % af motorens klassifi cering, kontakt elselskabet eller tjek om et andet udstyr er ved at tage strømmen fra motoren eller kontakt forhandleren eller Altrad Belle.
	Belastningen øges.	Tjek om belastningen har ændret sig. Tjek om udstyret er blevet strammere. Hvis der er ventilatoranlæg, tjek om luftstrømmen ikke har ændret sig eller kontakt forhandleren eller Altrad Belle.
Motoren er for lang tid om at accelerere.	Defekt kondensator Kontakt forhandleren eller Altrad Belle.
	Defekt stationærkontakt. Kontakt forhandleren eller Altrad Belle.
	Dårlige lejer. Kontakt forhandleren eller Altrad Belle.
	Spændingen for lav.	Sørg for, at spændingen er indenfor 10 % af klassifi ceringen af motorens typeskilt. Hvis ikke, kontakt elselskabet eller tjek om et andet udstyr er ved at tage strømmen fra motoren eller kontakt Belle.
Motorens overbelastnings-beskyttelse snubler hele tiden.	Belastningen er for høj.	Tjek om belastningen ikke er fastklemt. Hvis motoren er blevet skiftet ud, tjek at klassifi ceringen er den samme som ved den gamle motor. Hvis den tidligere motor var specialdesignet, vil en masseproduceret motor måske ikke være i stand til at give den samme ydeevne. Fjern belastningen fra motoren og tjek om motoren udløses.
	Omgivelsestemperatur er for høj.	Tjek om motoren får nok luft for korrekt køling. De fl este motorer er designede til at køre i omgivelsestemperatur på under 40°C. (Bemærk: En korrekt kørende motor kan være for varm at røre ved.)
	Beskyttelsen kan være defekt. Kontakt forhandleren eller Altrad Belle.
	Spolingen er kortsluttet eller jordet. Kontakt forhandleren eller Altrad Belle.
Motoren giver en høj gnidende eller slibende støj.	Skader på interne funktioner. Kontakt forhandleren eller Altrad Belle.
Maskinen vibrerer ikke.	Drivremmen er løs. Justér remspændingen.
	Drevsvigt. Kontakt forhandleren eller Altrad Belle.
	Vibratorsvigt. Kontakt forhandleren eller Altrad Belle.
Asfalten klæber sig fast på pladen. Den bituminøse overflade danner flager (laminering).	Manglende smøring	Brug vand.
	Overkomprimering. Fjern og læg igen.
Lav kørehastighed (pladen synker ned).	For dyb lagtykkelse.	Fjern noget af materialet.
	Vandindholdet er for højt eller for lavt.	Fjern noget materiale og justér.

Service & vedligeholdelse

Vedligeholdelse

Altrad Belles PCLX 16/45E udvalg af pladevibratorer er konstrueret til at give mange års problemfri brug. Det anbefales, at en autoriseret Altrad Belle forhandler udfører alle større serviceeftersyn og reparationer. Brug altid originale Altrad Belle reservedele. Anvendes der ikke-originale dele kan garantien bortfalde. Før hver vedligeholdelse på maskinen, sluk motoren og afbryd strømforsyningen. Stil altid PCLX 16/45E maskinen på et vandret underlag for at sikre, at væskestandene aflæses korrekt. Brug kun de anbefalede olietyper (se skemaet på følgende side).

Tilkørselsperiode

Olien i vibratorens akselhus skal udskiftes efter de første 100 timers brug og derefter efter hver 500 arbejdstimer. For nærmere oplysninger om udskiftning af olie i vibratorens akselhus, se 'Vibratorenhed'. Remspændingen skal kontrolleres efter 4 timers brug.

Rensning

Dette er et elektrisk apparat. Under rengøring, SKAL de elektriske komponenter i denne maskine ALDRIG udsættes for vand eller væske af nogen art, da dette kan medføre alvorlig personskade eller død!

Rutinemæssig vedligeholdelse Før hver brug			De første 4 timer	Første måned / 20 timer	3 måneder / 50 timer
Kabler	Kontrollér	√
	Udskift når det er nødvendigt
Drivrem Spænding			√ √ √

Olie- / brændstoftype & mængde

	Olietype	Mængde (Liter)	Brændstof-type	Kapacitet (Liter)	Tændrørs afstand	Electrode-afstand (mm)
Vibratorenhed SAE 10w40 0.3	N/A N/A N/A N/A

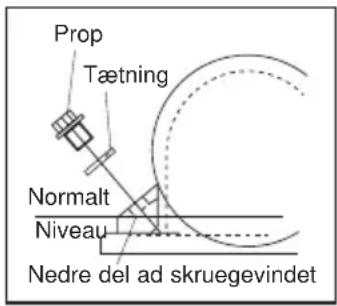

Prop Tætning Normalt Niveau Nedre del ad skruegevindet

Vibratorenhed.

Fjern prop med tætning, check, om oliestanden när det nederste gevind på oliespunshullet. Fyld op efter behov med den korrekte olie (se oversigten).

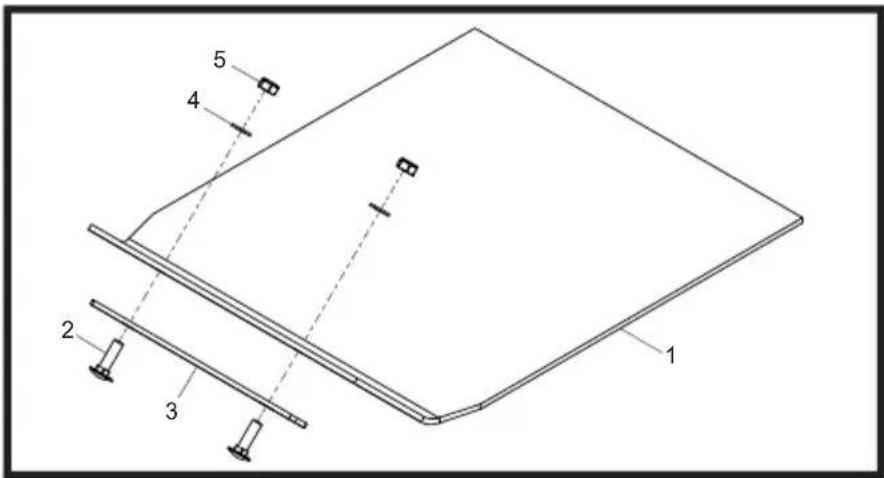

Belægningsklods

Belægningsklodsen er konstrueret til brug, når fortovsfl iser og kantsten skal stampes. Men den må ikke bruges til almindeligt komprimeringsarbejde. Før montering skal du sikre dig, at den belægningsklods du har, er den rette størrelse og type.

Du kan montere belægningsklodsen (1) ved at placere den under pladen, således at befæstelseshullerne ligger ud for hullerne foran på bundpladen. Befæstelsesskruerne (2) skal føres gennem båndjernet (3), belægningsklodsen (1) og til sidst gennem bundpladen. De skrues så fast med møtrikken (5) og spændeskiven (4). Spænd til 50Nm.

1 2 3 4 5

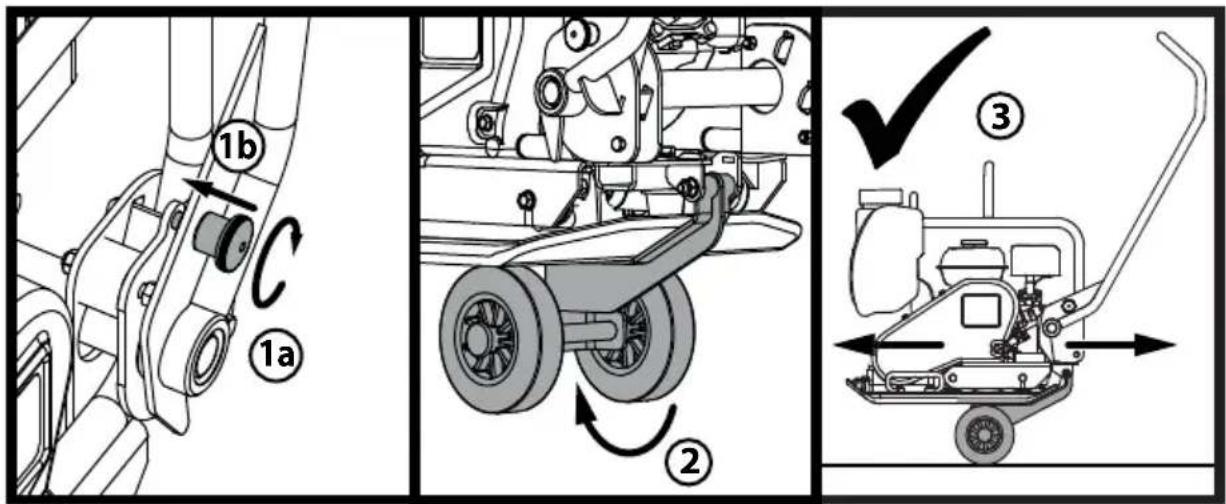

Transportørudstyr

Transportørudstyr fil gør det muligt for operatøren at flytte komprimator til arbejdspladsen med et minimum af indsats.

Din nye Altrad Belle PCLX 16/45E envejs pladevibrator garanteres for den oprindelige køber i en periode på et år (12 måneder) fra den oprindelige købsdato. Altrad Belle garantien gælder defekter i konstruktion, materialer eller udførelse.

Følgende dækkes ikke af Altrad Belle garantien:

1. Skade som følge af forkert brug, misbrug, tab eller lignende skade som følge af at anvisningerne for samling, betjening eller brugervedligeholdelse ikke er blevet fulgt.
2. Modifikationer, tilføjelser eller reparationer, der udføres af andre personer end Altrad Belle eller deres udnævnte agenter.
3. Transport- eller forsendelsesomkostninger til og fra Altrad Belle eller deres udnævnte agenter for reparation eller taksering af en reklamation for en hvilken som helst maskine.
4. Udgifter til materialer og/eller arbejdsløn for fornyelse, reparation eller udskiftning af komponenter som følge af almindelig brug.

Følgende komponenter er ikke dækket af garantien.

- Drivrem/-em

Altrad Belle og/eller deres udnævnte agenter, direktører, ansatte eller forsikringsgiver kan ikke holdes ansvarlig for følgeskader eller anden skade, tab eller udgifter i forbindelse med eller som følge af eller manglende mulighed for at bruge maskinen til noget formål.

Garantikrav

Som led i vores bestræbelser på at gøre ALTRAD Belle grønnere og mere miljøvenligt har vi indført garantiregistrering online. For at gå til registreringssiden på vores webside bedes du bruge følgende adresse:

http://www.bellegroup.com/index.php?p=warranty_registration

Alternativt bedes du skanne QR-koden (Quick Response Code) ved siden af denne tekst med din smartphone for at få adgang til registreringssiden.
