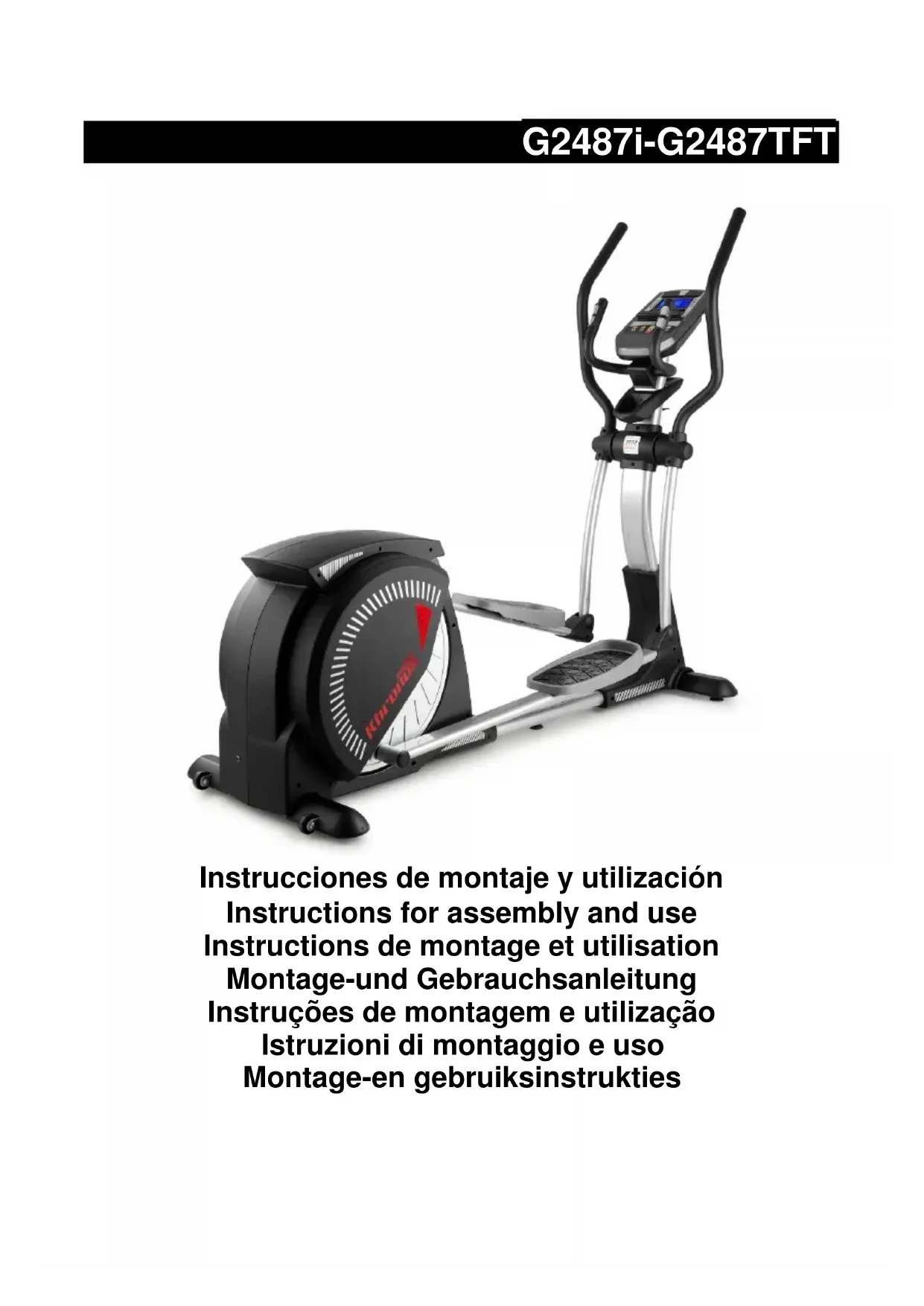

Super Khronos TFT G2487TFT - Vélo elliptique BH FITNESS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Vélo elliptique
Marque	BH Fitness
Modèle	Super Khronos TFT G2487TFT
Poids maximal utilisateur	130 kg
Alimentation	Transformateur 230 V secteur
Norme	EN957 (usage domestique uniquement)
Freinage	Indépendant de la vitesse
Écran	Moniteur électronique TFT avec affichage
Fonctions	Programme d'échauffement, exercice, récupération ; résistance réglable ; hand grip
Montage	Nécessite deux personnes ; visserie et outils fournis
Déplacement	Roulettes avant pour faciliter le déplacement
Nivellement	Pieds réglables (vis de nivellement)
Entretien	Vérifier vis et écrous après un mois ; nettoyer avec un chiffon sec
Sécurité	Dégagement d'au moins 0,50 m autour de l'appareil ; porter des vêtements appropriés
Pièces détachées	Disponibles via le service après-vente (indiquer code et quantité)
Garantie	Consulter la notice pour les conditions

FOIRE AUX QUESTIONS - Super Khronos TFT G2487TFT BH FITNESS

Comment assembler le vélo elliptique BH Fitness Super Khronos TFT ?

Suivez les étapes du manuel : montez d'abord le châssis, puis le tube rameur, les tubes des pieds, les caches latéraux, le guidon et enfin le moniteur. Il est conseillé d'être deux personnes pour faciliter l'assemblage.

Quel est le poids maximal supporté par cet appareil ?

Le poids maximal de l'utilisateur est de 130 kg conformément aux spécifications.

Comment régler la résistance sur le Super Khronos TFT ?

La résistance se règle via le moniteur électronique. Utilisez les touches de programme pour augmenter ou diminuer l'effort pendant l'exercice.

Quelle est la tension d'alimentation nécessaire ?

L'appareil fonctionne avec un transformateur fourni branché sur secteur 230 V. Branchez le transformateur à la prise située à l'arrière du corps central.

Faut-il lubrifier les pièces mobiles ?

La notice ne mentionne pas de lubrification spécifique. Vérifiez régulièrement le serrage des vis et écrous. En cas de bruit anormal, contactez le service après-vente.

Comment déplacer l'elliptique ?

L'appareil est équipé de roulettes avant. Soulevez légèrement l'arrière et poussez pour le déplacer vers l'emplacement souhaité.

Quels sont les exercices d'échauffement recommandés ?

Avant l'effort, effectuez des étirements doux : flexion latérale, flexion avant, étirements quadriceps, ouverture genoux et étirement jumeaux. Maintenez chaque position 30 secondes sans forcer.

Comment nettoyer le vélo elliptique ?

Utilisez un chiffon sec ou légèrement humide pour essuyer la transpiration et la poussière. Évitez les produits abrasifs. Nettoyez également les poignées et l'écran régulièrement.

Que faire en cas de bruit étrange pendant l'utilisation ?

Arrêtez immédiatement l'exercice. Vérifiez si toutes les vis et écrous sont bien serrés. Si le bruit persiste, ne pas utiliser la machine et contactez le service après-vente.

Puis-je utiliser cet appareil en extérieur ?

Non, l'appareil est conçu pour un usage domestique en intérieur. Rangez-le dans un endroit sec et à l'abri des écarts de température.

MODE D'EMPLOI Super Khronos TFT G2487TFT BH FITNESS

Avant de commencer tout exercice, demandez l'avis de votre médecin. Il est conseillé de passer un examen médical complet.

Travaillez le niveau d'exercice recommandé, ne pas aller jusqu'à l'épuisement. En cas de douleur ou de malaise, arrêtez immédiatement l'exercice et consultez votre médecin. Cet appareil doit être posé sur une surface solide et bien nivelée avec une protection ou un tapis au sol. Pour mesure de sécurité, prévoir autour de la machine un dégagement d'au moins 0.50 mètres.

Il est interdit aux enfants de jouer avec cet appareil ni aux abords de celui-ci. Les mains doivent être tenues à l'écart des parties amovibles de l'appareil.

Avant de commencer l'exercice, vérifi ez si toutes les pièces ont bien été montées sur la machine et si les écrous, vis, pédales et bras sont bien fixés.

L'utilisateur de la machine doit porter des vêtements et des chaussures appropriés pour l'exercice physique. Ne pas porter de vêtements amples, ni des chaussures à semelle en cuir ni à talons hauts.

Cet appareil a été testé et répond à la norme EN957. apte pour l'usage domestique uniquement. Le freinage est indépendant de la vitesse.

Avant de monter la machine, lire attentivement cette notice.

Sortiez toutes les pièces de l'emballage en carton et vérifiez sur la liste qu'il ne manque aucun élément.

Ne pas jeter l'emballage avant d'avoir monté com plètement la machine.

L'appareil doit toujours être utilisé selon les instructions. Si au cours du montage ou de la vérification de l'appareil, vous constatez qu'un élément est défectueux ou si vous entendez un bruit étrange durant l'utilisation, ne pas utiliser la machine avant d'avoir résout le problème.

INSTRUCTIONS POUR L'EXERCICE.-

L'utilisation de la BICYCLETTE ELLIPTIQUE vous apportera de nombreux avantages, améliorera votre forme physique, votre tonus musculaire et conjointement à une alimentation basse en calories, vous permettra même de perdre du poids.

1. Phase d'échauffement.

Cette phase accélère la circulation sanguine et prépare les muscles pour l'exercice. Elle réduit également les risques de crampes et de lésions musculaires. Il est conseillé de faire quelques exercices d'étirement comme indiqué ci-après. Chaque étirement doit durer environ 30 secondes. Ne pas forcer les muscles. En cas de douleur, ARRÊTEZ l'exercice.

FLEXION LATERALE FLEXION AVANT ETIREMENTS QUADRICEPS OUVERTURE GENOUX ETIREMENT JUMEAUX

2. Phase de l'exercice.

Il s'agit de la phase dans laquelle est réalisé l'exercice le plus important. Après l'exercice réalisé régulièrement, les muscles des jambes deviennent plus fl exibles. Il est très important de maintenir un rythme constant. Le rythme de l'exercice sera suffisamment élevé pour augmenter les pulsations jusqu'à la zone-objectif indiquée sur le schéma suivant.

Cette phase devrait durer 12 minutes au moins quoi qu'il soit plutôt recommandé à la plupart des personnes de commencer par des exercices de 10 à 15 minutes.

Cette phase permet le relâchement du système cardio-vasculaire et musculaire. Il s'agit d'une répétition des exercices d'échauffement. Exemple: réduire le rythme et en continuant environ 5 minutes, répétez les exercices d'étirement et n'oubliez surtout pas de ne pas forcer les muscles.

Après plusieurs jours d'entraînement, les séances devront être plus longues et plus intenses. Il est recommandé de s'entraîner au moins trois jours par semaine et d'alterner ces journées d'entraînement durant la semaine.

Tonification musculaire.

Pour tonifier les muscles durant l'exercice, il faudra sélectionner une résistance élevée. Cela se traduira par une tension plus élevée également sur la musculature des jambes et il faudra peut être aussi réduire la durée de l'exercice. Si vous souhaitez améliorer votre forme physique en général, vous devrez modifier votre programme d'entraînement. Faites les exercices d'échauffement et de relaxation habituels et à la fin de phase de l'exercice, augmentez la résistance afin de soumettre vos jambes à un effort plus important. Vous devrez réduire la vitesse pour maintenir la fréquence cardiaque dans la zone-objectif.

Pour perdre du poids.

Dans ce cas, l'effort réalisé est l'élément le plus important. Plus le travail sera intense et long, plus vous brûlerez de calories. En effet, le travail est le même que celui réalisé pour l'amélioration de la condition physique, mais l'objectif est différent.

INDICATIONS GÉNÉRALES.-

Lire très attentivement cette notice qui contient d'importantes instructions sur le montage, la sécurité et l'utilisation de l'appareil.

1 Cette unité a été conçue pour être utilisée chez soi. Le poids de l'utilisateur ne doit pas dépasser 130Kg.
2 Les mains doivent être à l'écart de tout élément en mouvement de l'appareil.
3 Les parents ou autres personnes à qui des enfants ont été confi és doivent tenir compte de la curiosité innée de ceux-ci qui risque de les conduire à adopter les conduites dangereuses. Cet appareil ne doit absolument pas être utilisé comme un jouet.

4 L'utilisateur de l'appareil doit porter des vêtements et des chaussures appropriés pour réaliser l'exercice.
5 Il incombe au propriétaire de l'appareil de s'assurer que tous les utilisateurs de la machine peuvent l'utiliser et qu'ils ont été dûment informés à propos des précautions à prendre et des consignes de sécurité.
6 Seule une personne à la fois peut monter sur l'appareil.

MONTAGE.-

ATTENTION: Pour effectuer le montage de cette machine, il est conseillé de se faire aider par une autre personne.

Sortez l'unité de la boîte d'emballage et vérifi ez qu'il ne manque aucune pièce.

Fig.1 Pièces

(1) Moniteur.
(4) Tube rameur.
(20) Bras gauche (L).
(25) Canne à gauche du logement (arrière).
(29)Canne à gauche du logement (avant).
(32) Bras droit (R).
(33) Canne à droit du logement (arrière).
(34) Canne à droit du logement (avant).
(35) Tube guidon.
(72) Corps centra.
(143) Porte- bouteille.
(146) Carcasse protection bride.
(147) Cache fermeture de l'axe de rotation des bâtons (L).
(148) Cache fermeture de l'axe de rotation des bâtons (R).
(149) Cache tube rameur droit (R).
(150) Cache tube rameur gauche (L).
(158) Transformateur.
(174) Châssis avant.

Fig.2 Visserie

(3) Vis M-8x16.
(23) Vis M-4x40.
(51) Vis M-5x110.
(151) Vis allen à tête bombée M-8x55.
(152) Vis de M-3x16.
(153) Écrous de sûreté M-8.
(154) Rondelles M8 ∅ 16.
(155) Rondelles M8 ∅ 16.
Clé à tube combinée.
Clé Allen.

2. MONTAGE DU CHÂSSIS.-

Faire passer le câble (73) à travers le poste principal (174) en utilisant le guide (178).

Ensuite, approcher le tube rameur (174) vers le tube qui dépasse du corps central (72) dans le sens de la flèche, Fig.3, en veillant à ne pas pincer les câbles.

Visser les vis (175) avec les rondelles (176) et les rondelles (177) et visser solidement. Fig4.

3. MONTAGE DU TUBE RAMEUR.-

Introduire le bras gauche (20) dans l'axe de la rotation des bras (10) Fig.5, ensuite poser le bras droit (32) à l'autre extrémité de l'axe de rotation des bras, poser aux extrémités de l'axe, les vis (13), les rondelles plates (12) et visser solidement. Prendre les caches (33) (34) portant à l'intérieur la lettre (R), placez-les à l'extrémité de l'axe avec les bras posés en partie droite, comme indiqué dans la Fig.5 et fixez-les avec les vis et (23) (24). Faire de même pour réaliser le montage à l'autre extrémité de l'axe avec les caches (25) (29) à l'intérieur desquels figure la lettre (L).

S'assurer que les douilles (11) sont placés dans la position correcte.

Prendre le tube rameur (4) et dévisser les vis (15) qui se trouvent en bas du tube ainsi que les rondelles ondulées (16) et les rondelles à ressort (17) Fig.5. Ensuite, approcher le tube rameur (4) vers le tube qui dépasse du corps central (174), Fig.3, connecter le connecteur (73) et le connecteur (19) Fig.5.

Introduire le tube rameur (4) dans le tube qui dépasse du corps central (72) dans le sens de la flèche, Fig.5 en veillant à ne pas pincer les câbles.

Poser les vis (15) qui viennent d'être dévissées du tube rameur ainsi que les rondelles (16) et les rondelles à ressort (17) et visser solidement.

Ensuite, placer le cache latéral (149) (150) vers le triangle inférieur du corps principal (72), visser le cache avec les vis (75).

ATTENTION: Il est conseillé de resserrer les vis qui viennent d'être posées un mois après l'utilisation de la machine.

4. MONTAGE TUBES DES PIEDS.-

Prendre le pied gauche (50) et placez-le dans le "U" de la partie inférieure du bras gauche (20), Fig.6.

Introduire la vis (151) comme indiqué dans la Fig.6, prendre la rondelle plate (154) et l'écrou de sûreté (153) et visser solidement.

Prendre le pied droit (61) et faire de même que pour le montage du pied gauche.

5. MONTAGE DES CACHES LATÉRAUX DE L'AXE DE ROTATION DES BRAS AVEC LES PIEDS.-

Prendre les caches (147 et 148) portant à l'intérieur la lettre (R), placez-les à l'extrémité de l'axe des tubes des pieds avec la partie inférieure des bras se trouvant en partie droite, comme indiqué dans la Fig6.

Faire de même pour réaliser le montage des caches (147 et 148) à l'intérieur desquels figure la lettre (L). Ensuite dévisser les vis (5 et 9) placées sur le mât central (4), et introduire le porte-bouteilles (143) par la partie supérieure du mât (4) dans le sens de la flèche.fig 7. Fixer le porte-bouteille avec les vis (5 et 9) dévissées précédemment.fig 7.

6. MISE EN PLACE DU GUIDON.-

Placez le guidon (35) dans le tube du guidon (4), Fig.7 et introduire le câble de l'hand-grip (49) dans la rainure, comme indiqué dans les Fig.7 et le faire sortir par la partie supérieure du guidon. Placez la vis (156), mettre la rondelle (157), placez ensuite le couvercle de protection de la bride (146).

7. MISE EN PLACE DU MONITEUR ÉLECTRONIQUE.-

Dévissez les vis (41) posées derrière le moniteur.

Placez le moniteur dans le sens de la flèche sur la plaque (2) Fig.8, en introduisant les câbles à l'intérieur du tube rameur et en veillant à ne pas pincer ces derniers.

Placez les vis (41) dévissées précédemment.

Approchez le moniteur (1) au tube guidon (35) figure 8, connectez les deux bornesqui dépassent du tube guidon (44) et du moniteur (35), figure 8. Introduisez le moniteur (1) dans le tube guidon (4) comme indiqué dans la Fig.8 en veillant à ne pas pincer les câbles. Placez les vis (3) avec les rondelles, vissez très fort toutes les vis.

NIVELLEMENT.-

Après avoir installé l'unité à l'emplacement qui lui a été réservé pour réaliser les exercices, vérifiez si l'assise au sol et le nivellement sont corrects. Pour ce faire, vissez plus ou moins les pieds réglables (86) comme indiqué dans la Fig.9.

DÉPLACEMENT ET RANGEMENT.-

Comme indiqué dans la Fig.10, cet appareil dispose de roulettes (83) qui permettent un déplacement facile. Ces roulettes sont posées sur la partie avant de l'appareil et permettent d'e le déplacer en soulevant légèrement la partie arrière pour l'installer à l'endroit réservé pour utilisation. La machine doit être rangée en lieu sec et à l'abri des écarts de températures.

BRANCHEMLENT AU COURANT.-

Introduisez la fiche de branchement du transformateur (158) dans le point de connexion du corps central (partie arrière inférieur) Fig.11 et connectez le transformateur (158) de courant au secteur de 230 V, Fig.11.

Pour toute information complémentaire et en cas de doute sur le bon état de l'une quelconque partie de la machine, l'hésitez pas à appeler le Service d'Assistance Technique (SAT) au numéro de téléphone d'Assistance Clientèle qui figure à la dernière page de cette notice.

BH SE RÉSERVE LE DROIT DE MODIFIER LES CARACTÉRIS- TIQUES DE SES PRODUITS SANS PRÉAVIS.

Deutsch

Pour toute commande pièces détachées: Indiquer le code de la pièce et la quantité

Pour toute commande pièces détachées: Indiquer le code de la pièce et la quantité
