C800 - Porte de garage Hornbach - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Dispositif d'ouverture de porte de garage
Marque	Hornbach
Modèle	C800
Tension nominale	220-240 V~ / 50 Hz
Puissance nominale	120 W
Puissance en veille	6 W
Indice de protection	IP20
Classe de protection	II (isolation renforcée)
Poids	4,2 kg
Plage de température	-20 à +45 °C
Force de traction max.	800 N
Vitesse	0,15 m/s
Niveau sonore	<70 dB(A)
Durée de service continu	4 min
Durée de vie	25 000 cycles
Dimensions max. de porte compatibles	4880 x 2200 mm
Poids max. de porte	116 kg
Distance min. plafond – point haut de porte	150 mm
Type de piles (télécommande)	L828 (27A) 12V
Type de piles (commande murale)	CR2032
Fréquence radio	433,92 MHz
Portée radio (champ libre)	25 m
Éclairage	LED (non remplaçable par l'utilisateur)
Entretien et nettoyage	Essuyer avec un chiffon doux et humide ; détergent doux possible, pas d'alcool ni de pétrole
Pièces détachées et réparabilité	Contactez votre magasin HORNBACH pour service et pièces ; piles remplaçables par l'utilisateur ; autres réparations par un technicien qualifié
Informations générales	Utilisation conforme : portes de garage privées, pas d'usage commercial ; test mensuel du système d'inversion de sécurité obligatoire

FOIRE AUX QUESTIONS - C800 Hornbach

Quels sont les prérequis pour installer l'ouverture de porte Hornbach C800 ?

L'installation nécessite une prise murale libre (220-240 V), une porte de garage bien équilibrée, des outils comme une perceuse à percussion, un niveau, et des ancres adaptées au type de mur. La porte doit avoir une hauteur max de 2200 mm et un poids max de 116 kg. Il est recommandé de faire appel à un installateur qualifié.

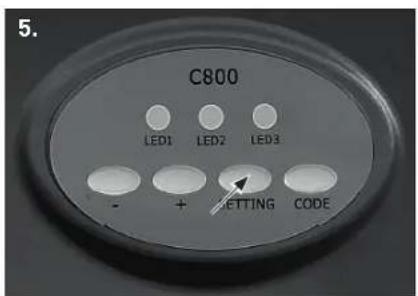

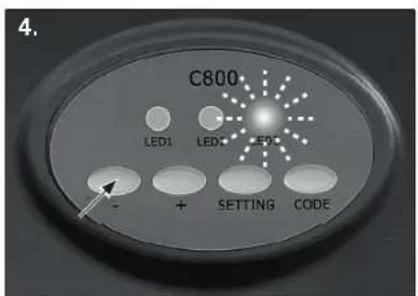

Comment programmer la course de déplacement (limites haut et bas) ?

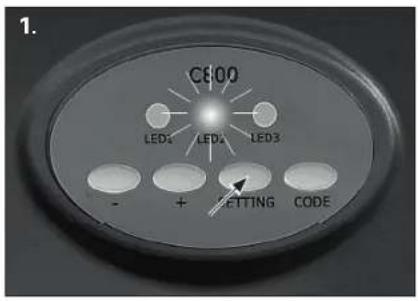

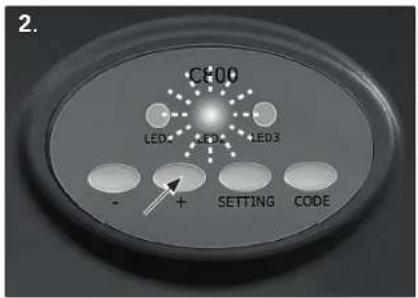

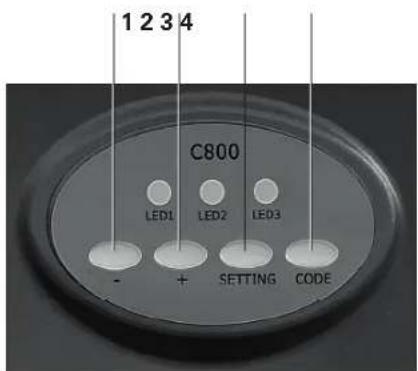

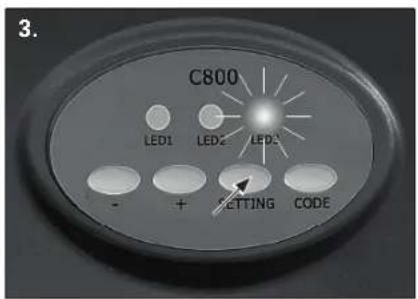

Appuyez et maintenez le bouton Setting jusqu'à ce que la LED 2 s'allume. Utilisez le bouton + pour monter la porte à la position haute souhaitée, puis appuyez sur Setting jusqu'à ce que la LED 3 s'allume. Utilisez le bouton - pour descendre à la position basse, puis appuyez sur Setting jusqu'à ce que les LED s'éteignent.

Combien de télécommandes peut-on associer et comment ?

Jusqu'à 10 télécommandes peuvent être programmées. Appuyez sur le bouton Code jusqu'à ce que la LED 1 s'allume, puis dans les 10 secondes, appuyez sur le bouton 1 ou 2 de la télécommande. Appuyez à nouveau sur le même bouton ; la LED 1 clignote et s'éteint. Répétez pour chaque télécommande.

Comment tester le système d'inversion de sécurité ?

Placez une planche de 5 cm d'épaisseur au centre de la course de la porte, porte complètement ouverte. Appuyez sur la télécommande pour fermer la porte. La porte doit s'inverser au contact de la planche. Si ce n'est pas le cas, cessez l'utilisation et contactez un professionnel. Testez au moins une fois par mois.

Que faire si la porte ne s'ouvre pas ?

Vérifiez que la porte n'est pas verrouillée, que la télécommande est à portée et sa pile fonctionnelle, que l'alimentation est branchée et que la prise est sous tension. Si le problème persiste, essayez de réappairer la télécommande ou contactez le SAV HORNBACH.

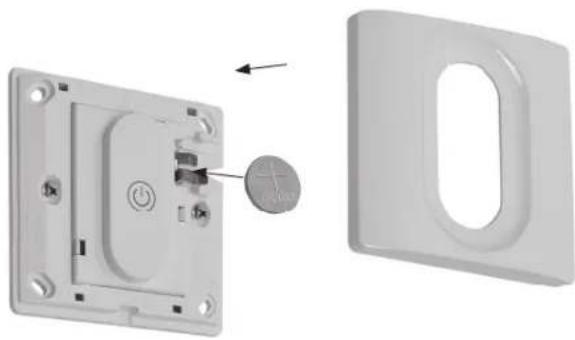

Comment remplacer la pile de la commande murale ?

Insérez un petit tournevis dans la fente en bas du couvercle pour le retirer. Remplacez par une pile CR2032 neuve, côté + vers le haut, puis remettez le couvercle.

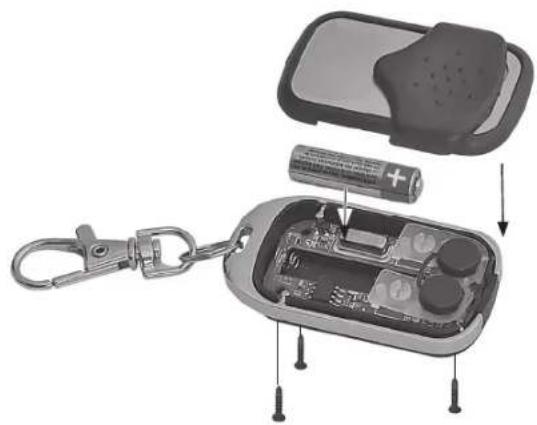

Comment remplacer la pile de la télécommande ?

Dévisser les trois vis à l'arrière de la télécommande, retirez le couvercle et insérez une pile L828 (27A) 12V en respectant la polarité. Remettez le couvercle et revissez.

Quand et comment effectuer le test de déverrouillage manuel ?

Fermez la porte, tirez la poignée de déverrouillage d'urgence rouge vers le bas. Le chariot se déconnecte. Soulevez la porte à mi-course et relâchez-la : si elle reste en place, l'équilibre est bon. Si elle tombe, contactez un professionnel. À effectuer mensuellement.

Quels produits de nettoyage utiliser ?

Utilisez un chiffon doux et humide, éventuellement avec un détergent doux. N'utilisez jamais de produits à base d'alcool, de pétrole ou d'agents caustiques.

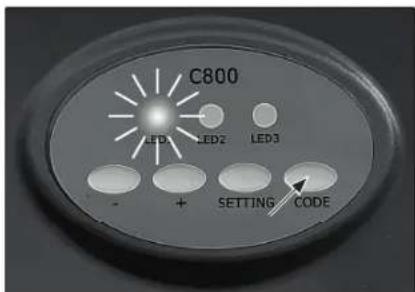

Comment effacer toutes les télécommandes si l'une d'elles est perdue ?

Appuyez et maintenez le bouton Code sur le moteur. La LED 1 s'allume, puis s'éteint ; relâchez alors le bouton. Toutes les télécommandes sont effacées. Pour en réappairer, suivez la procédure de programmation.

MODE D'EMPLOI C800 Hornbach

Montage des Wandtasters

Nous sommes convaincus que ce dispositif d'ouverture de porte de garage dépassera vos attentes et vous souhaitons beaucoup de plaisir à l'utiliser. Lire les instructions avant d'installer ou d'utiliser le dispositif d'ouverture de porte de garage. Les conserver à proximité de la porte du garage après l'installation et respecter les consignes de sécurité.

SAV

Pour toute demande de service ou de pièces déta-chées, contacter son magasin local HORNBACH.

Symboles

Lire attentivement le présent manuel de l'utilisateur et le conserver pour s'y reporter ultérieurement.

Avertissement d'accident et de blessures corporelles et de dommages matériels importants.

2 personnes requises.

Ne pas utiliser l'outil à l'extérieur ni dans des milieux humides.

Indice de protection II (isolation renforcée).

Plage de température entre -20 °C et 45 °C

Tenir les enfants à l'écart lorsque la porte est en mouvement. Ne jamais laisser les enfants marcher ou courir sous la porte en mouvement. Ne jamais laisser les enfants utiliser les commandes du dispositif d'ouverture de porte. Toujours garder une porte en mouvement à vue. Si une personne est piégée sous la porte, appuyer sur le bouton de commande mural ou utiliser le déverrouillage d'urgence.

Si le dispositif d'ouverture de porte ne fonctionne pas, tirer le bouton de déverrouillage d'urgence rouge et ouvrir la porte manuellement.

AVERTISSEMENT

Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, peut entraîner la mort ou des blessures (irréversibles) graves.

ATTENTION

Indique une situation potentiellement dangereuse qui peut entraîner des blessures mineures à modérées ou des dommages sur le produit ou l'équipement.

Table des matières

SAV 26

Symboles 26

Utilisation conforme 26

Consignes de sécurité importantes 27

Déclaration de conformité 29

Vue d'ensemble 30

Composants 30

Fournitures 30

Caractéristiques techniques 32

Installation 33

Accessoires requis 33

Préparation 33

Programmation 42

Test du système d'inversion de sécurité 44

Fonctionnement 45

Maintenance 46

Travaux de maintenance de l'opérateur 46

Maintenance mensuelle 46

Nettoyage 46

Remplacement de la pile de la commande murale 47

Remplacement de la pile de la télécommande 47

Effacer les commandes 47

Dépannage 48

Élimination 49

Utilisation conforme

Le dispositif d'ouverture de porte de garage est conçu pour l'exploitation de portes de garage dans le secteur privé, conformément aux spécifications mentionnées dans la section Caractéristiques techniques. Le dispositif d'ouverture de porte de garage peut être utilisé uniquement dans des pièces sèches. Il est interdit d'utiliser le dispositif d'ouverture avec des portes ayant des ouvertures supérieures à 50 mm de diamètre ou des bords ou pièces saillantes auxquels une personne pourrait s'agripper ou sur lesquels elle pourrait se tenir debout. Le dispositif d'ouverture de porte de garage n'est pas destiné à un usage commercial ou à un usage dans un lieu public.

Toute utilisation autre ou modification apportée au dispositif d'ouverture de porte de garage est considérée comme non conforme et risque d'engendrer des dangers considérables.

AVERTISSEMENT

- Lire attentivement le présent manuel d'installation et de l'utilisateur avant l'installation et l'utilisation du produit.

- Respecter les exigences et les méthodes d'installation pour une installation correcte et sûre.

- Un manque de maintenance peut causer une exploitation dangereuse.

AVERTISSEMENT

Test de déverrouillage manuel

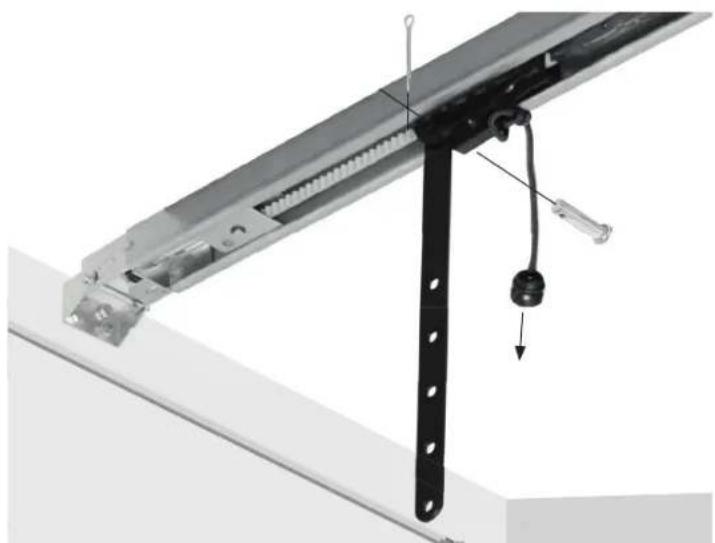

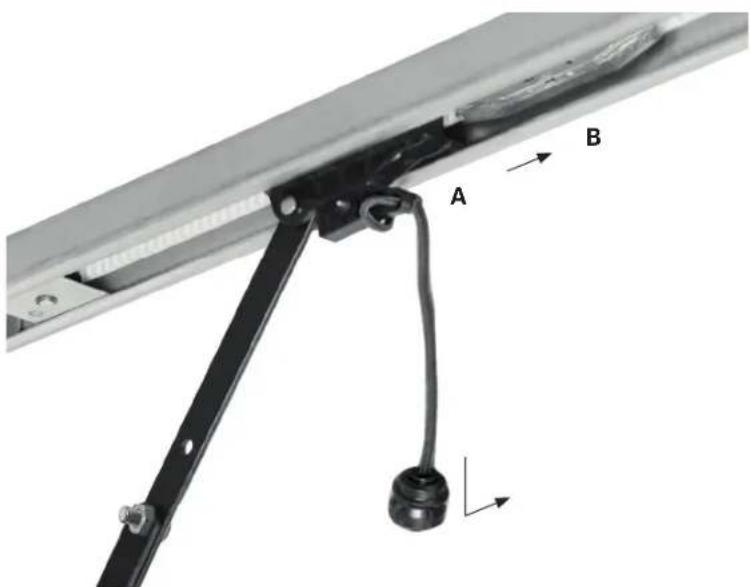

• Fermer la porte du garage, puis tirer la poignée de déverrouillage d'urgence rouge vers le bas. Le chariot se déconnecte.

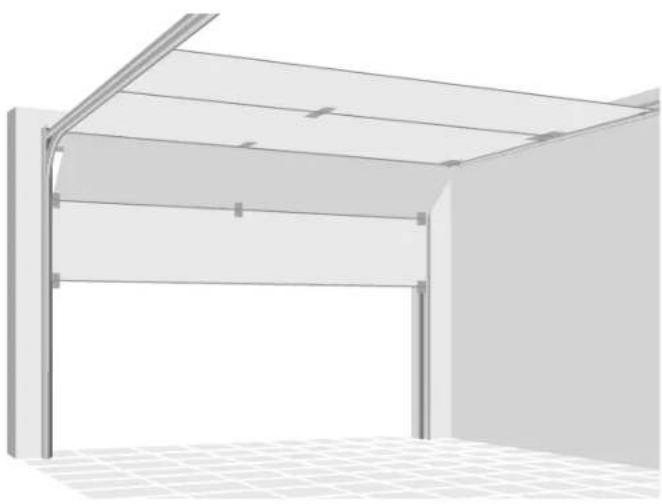

• Tester l'équilibre de la porte en la relâchant à moitié. Si elle est équilibrée, elle doit rester en place, entièrement supportée par ses ressorts. Si la porte tombe, appeler un centre SAV professionnel de portes de garage.

AVERTISSEMENT

Test du système d'inversion de sécurité

• Avec la porte complètement ouverte, placer une planche d'une épaisseur de 5 cm au centre de la course de la porte.
• Appuyer sur le bouton-poussoir de la télécommande. Lorsqu'elle se referme, la porte DOIT s'inverser lorsqu'elle entre en contact avec la planche.
• Autrement, cesser d'utiliser le dispositif d'ouverture de porte de garage ; à la place, contacter une assistance professionnelle pour réparation.

CONSIGNES DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT - POUR LA SÉCURITÉ DES PERSONNES, IL EST IMPORTANT DE RESPECTER CES CONSIGNES

CONSERVER CES CONSIGNES.

Consignes d'exploitation importantes

• Lire et respecter tous les avertissements et consignes.
• Toujours conserver les télécommandes hors de portée des enfants. Les enfants ont l'interdiction de jouer avec l'appareil. Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par des enfants sans supervision.
• Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus, et par des personnes aux capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances s'ils sont surveillés ou s'ils ont bénéficié d'instructions concernant l'utilisation de l'appareil de manière sûre et compris les risques impliqués.
• Activer la porte du garage uniquement s'il est clairement visible qu'il n'y a aucune obstruction à la course de la porte.
• Toujours garder la porte du garage à vue jusqu'à ce qu'elle soit complètement fermée. Personne ne doit traverser la course de la porte en mouvement.
• Personne ne doit passer sous une porte arrêtée partiellement ouverte.
• Surveiller la porte en mouvement et tenir les personnes à l'écart jusqu'à ce que la porte soit complètement ouverte ou fermée.

• En raison de la télécommande, la porte peut effectuer des mouvements inattendus. Personne ne doit traverser la course d'une porte en mouvement.
  Si possible, utiliser la poignée de déverrouillage d'urgence uniquement lorsque la porte du garage est fermée. Autrement, s'assurer que la porte du garage est exempte de personnes et d'obstructions. Des ressorts fragilisés ou cassés ou une porte mal équilibrée peuvent causer la chute rapide et inattendue de la porte ouverte.

• Ne jamais utiliser la poignée de déverrouillage d'urgence pour tirer la porte du garage ouverte ou fermée. Si le nœud de la corde se détache, il existe un risque de chute.

• Examiner fréquemment l'installation, contrôler en particulier la présence de signes d'usure, d'endommagement ou de déséquilibre sur les câbles, ressorts et fixations. Ne pas utiliser si une réparation ou un réglage est nécessaire, car un défaut d'installation ou une porte mal équilibrée peut engendrer des blessures.
• Le système d'inversion de sécurité doit être testé tous les mois et après chaque réglage. La porte du garage doit s'inverser au contact d'objets 5 cm au-dessus du niveau du sol.
  • L'équilibre de la porte du garage doit être testé tous les mois. Une porte mal équilibrée peut ne pas s'inverser lorsque cela est nécessaire et engendrer des blessures graves ou la mort.
• Toutes les réparations sur les câbles, ensembles de ressorts et autres matériels doivent être effectuées par un technicien formé en systèmes de porte.
• Chaque câble en fil d'acier doit avoir un facteur de sécurité supérieur ou égal à 6 (résistance minimale à la rupture/charge statique d'un câble).
• Les tambours à câbles doivent présenter un diamètre de cercle primitif (DCP) au moins égal à 20 fois le diamètre du câble.
• Toujours débrancher l'alimentation électrique du dispositif d'ouverture de porte de garage avant d'effectuer des réparations ou de retirer les recouvrements.
• Si nécessaire, appeler un centre SAV autorisé.
• S'assurer que toutes les étiquettes de sécurité et de danger restent parfaitement lisibles.
• Fixer de manière permanente les étiquettes signalant un coïncement dans un endroit saillant ou à côté de toutes les commandes fixées.
• L'entraînement ne doit pas être utilisé avec une porte incluant un portillon.
• Il est interdit d'utiliser l'entraînement avec des portes ayant des ouvertures supérieures à 50 mm de diamètre ou des bords

CONSIGNES DE SÉCURITÉ IMPORTANTES

ou pièces saillantes auxquels une personne pourrait s'agripper ou sur lesquels elle pourrait se tenir debout.

Consignes d'installation importantes

• Installer le dispositif d'ouverture de porte de garage uniquement sur une porte de garage correctement équilibrée et lubrifiée.
• Désactiver tous les verrous connectés à la porte de garage.
• L'entraînement est conçu pour être installé au moins 2,5 m au-dessus du sol ou de tout autre niveau d'accès.
• Installer l'organe d'actionnement pour le déverrouillage manuel à une hauteur inférieure à 1,8 m. S'il est amovible, l'organe d'actionnement doit être entreposé à proximité directe de la porte.
• Ne jamais raccorder le dispositif d'ouverture de porte de garage à une source d'alimentation avant d'en avoir reçu l'instruction.
• Fixer de manière permanente l'étiquette concernant le déverrouillage manuel à proximité de son organe d'actionnement.
• Ne jamais porter de montre, de bagues ou de vêtements amples lors de l'installation ou de l'entretien du dispositif d'ouverture. Ils pourraient se coincer dans le mécanisme de la porte de garage ou du dispositif d'ouverture.

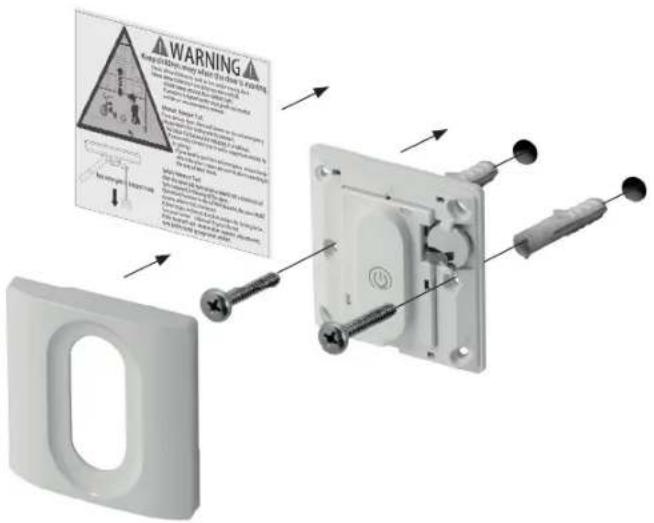

• Installer la commande de porte de garage à montage mural :

· en vue de la porte de garage.
- hors de portée des enfants à une hauteur minimale de 1,5 m.
- à distance de toutes les pièces en mouvement de la porte.

- Placer l'étiquette d'avertissement de coincement sur le mur à côté de la commande de porte de garage.

• Placer l'étiquette de test d'inversion de sécurité/de déverrouillage manuel bien en vue sur l'intérieur de la porte de garage.
• A la fin de l'installation, tester le système d'inversion de sécurité.
• Pour éviter des blessures corporelles graves ou la mort par électrocution, débrancher toutes les sources d'alimentation électriques et sur piles avant d'effectuer l'entretien ou la maintenance.
• Avertissement ! Un manque de maintenance peut causer une exploitation dangereuse.

Pour l'utilisation des piles

• La pile doit être retirée de l'appareil avant de le mettre au rebut.
  · ATTENTION ! Risque d'explosion si les piles ne sont pas remplacées correctement. Impérativement remplacer les piles par d'autres du même type. Veiller à la bonne polarité !
• Ne pas exposer les piles (bloc de piles ou piles insérées) à la chaleur excessive de la lumière solaire, du feu, etc. Les protéger des chocs mécaniques. Les maintenir sèches et propres. Conserver hors de portée des enfants.
• Ne pas ouvrir, désassembler, couper ou court-circuiter les piles. Ne pas mélanger les piles usagées et neuves.
• Respecter les consignes de sécurité et autres instructions sur la pile et son emballage.
• Retirer les piles qui fuient et nettoyer soigneusement le compartiment à piles. Éviter tout contact avec la peau et les yeux.
• Ne pas ingérer les piles, risque de brûlure chimique.
• Si les piles risquent d'avoir été avalées ou insérées à l'intérieur du corps, consulter immédiatement un médecin.

Déclaration de conformité

CE Nous déclarons que le produit décrit dans les Caractéristiques techniques :

Dispositif d'ouverture de porte de garage C800

fabriqué pour :

76879 Bornheim / Allemagne

est conforme aux directives suivantes :

et respecte les normes harmonisées applicables suivantes :

EN 60335-2-95:2015/A1:2015

EN 60335-1:2012/A13:2017

EN 62233:2008

AfPS GS 2014:01 PAK

EN 13241:2003/A2:2016

prEN 12635:2015

EN 12635:2015

EN 12453:2017

EN ISO 12100:2010

EN 55014-1:2017

EN 55014-2:2015

EN 55015:2013/A1:2015

EN 61547:2009

EN 61000-3-2:2014

EN 61000-3-3:2013

Projet ETSI EN 301 489-1 V2.2.0:2017

Version finale ETSI EN 301 489-3 V2.1.1:2017

EN 62479:2010

Le dispositif d'ouverture de porte ne doit pas être mis en service avant que le système de porte de garage dans lequel il doit être intégré n'ait été déclaré conforme aux dispositions des directives EN 12453, EN 13241 et 2006/42/CE.

ppa. Andrew Baile

Andreas Back

Direction Management de la qualité, environnement & CSR

Responsable de la compilation des documents techniques

Bornheim, 12.08.2018

76879 Bornheim / Allemagne

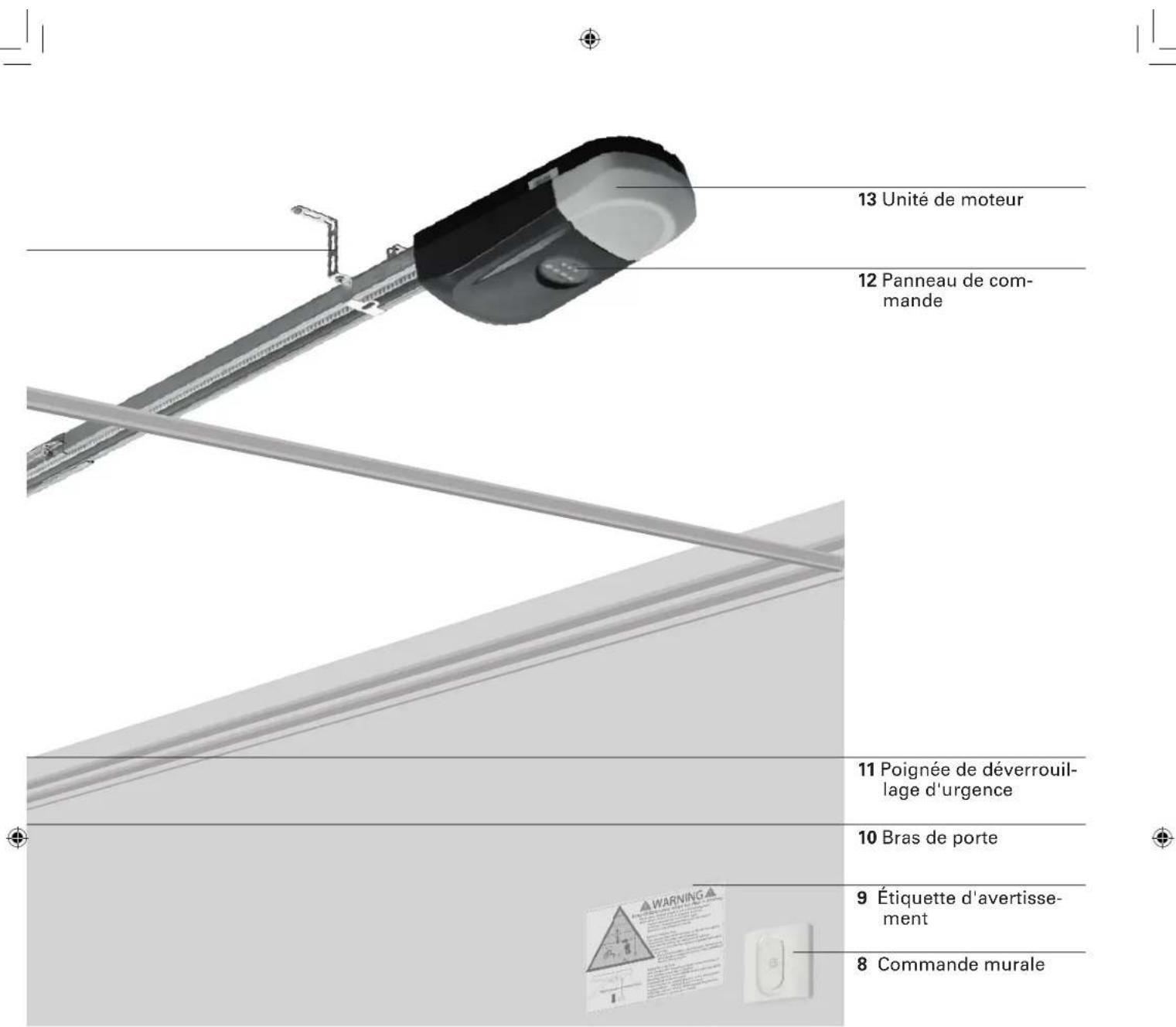

Vue d'ensemble

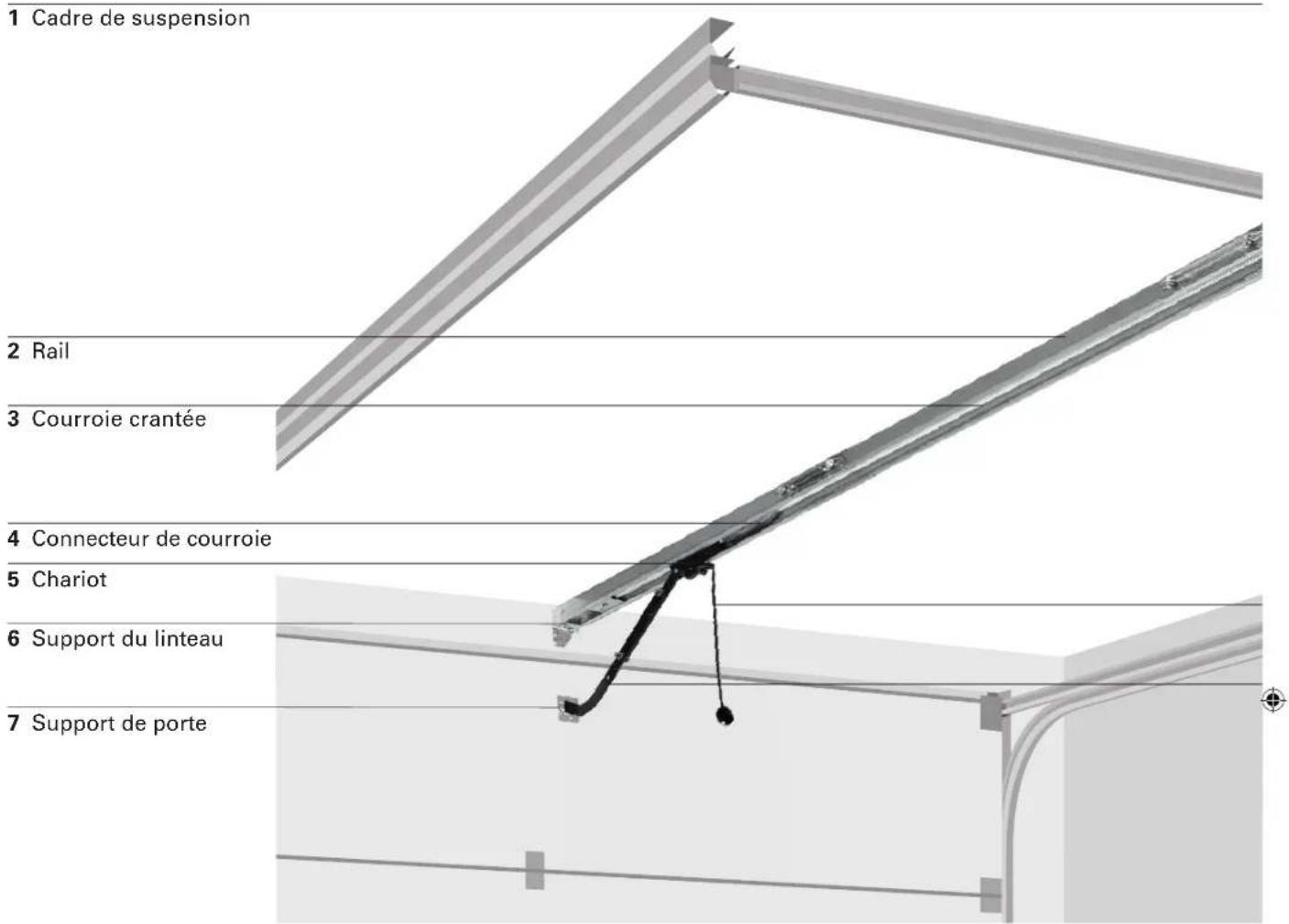

Composants

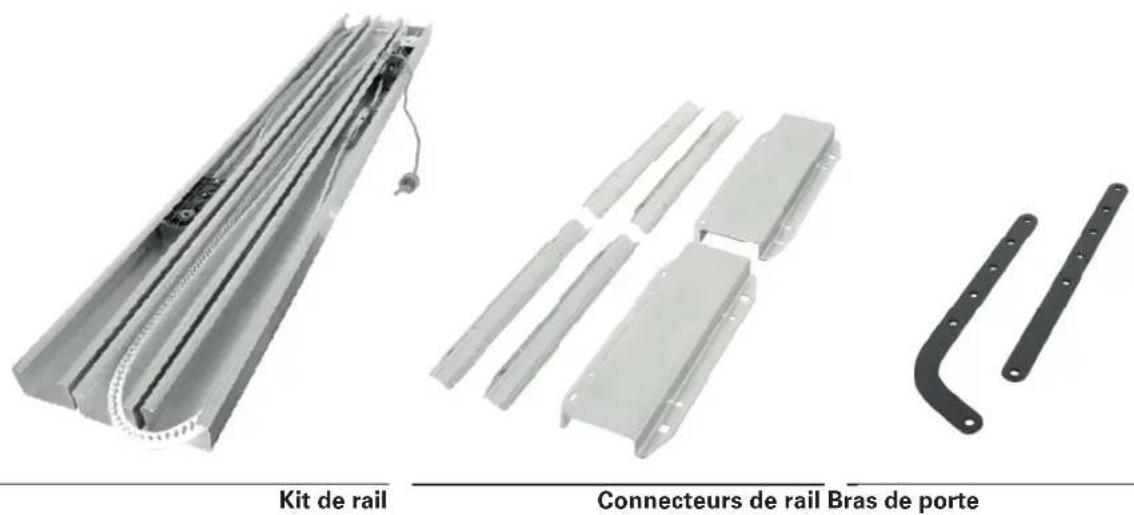

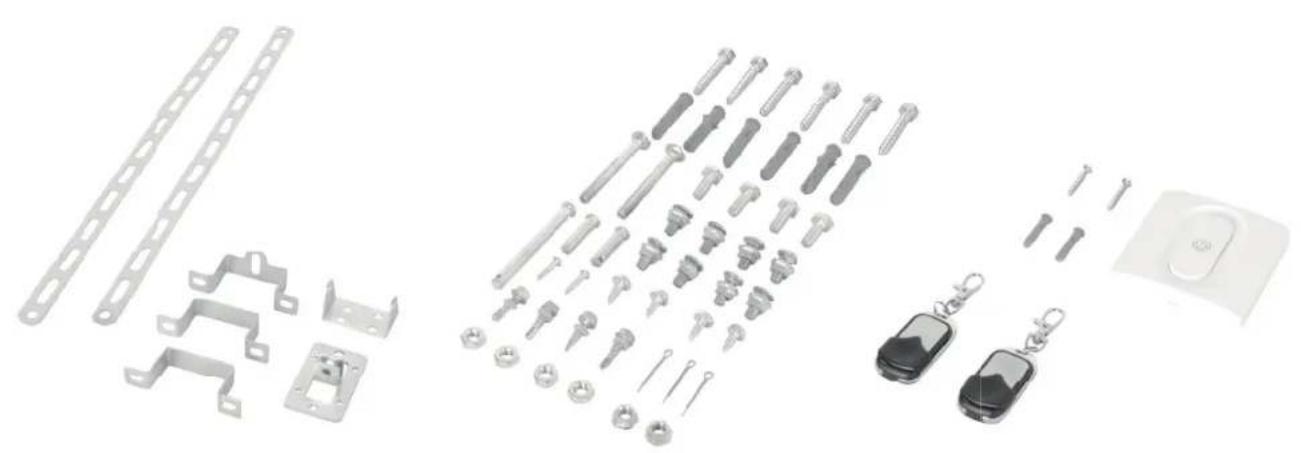

Fournitures

Caractéristiques techniques

Dispositif d'ouverture de porte de garage

Tension nominale 220-240 V\~/ 50 Hz

Puissance nominale 120 W

Puissance de veille 6 W

Source lumineuse LED, non remplaçable par l'utilisateur

Indice de protection IP 20

Degré de protection II

Poids 4,2 kg

Plage de température -20 à +45 °C

Force de traction max. 800 N

Vitesse 0,15 m/s

LpA <70 dB(A)

Durée de service continu 4 min

Durée de vie du dispositif d'ouverture 25 000 cycles

Approprié pour les portes de garage satisfaisant toutes les exigences suivantes :

Configuration

Dimensions max. de la porte de garage

Poids max. de la porte de garage

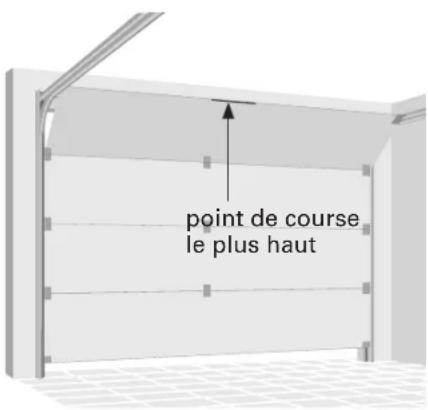

Distance min. entre le plafond et le point le plus haut de

la course de la porte

Porte sectionnelle avec rail horizontal et vertical, bien équilibrée et équipée d'un dispositif anti-chute

4880 x 2200 mm

116 kg

150 mm

Commande murale

Type de piles

Plage de fréquence

Portée radio dans des conditions de champ libre

Puissance de transmission max.

CR2032

433,92 MHz ±100 kHz

25 m

4 dBm

Télécommande

Type de piles

Plage de fréquence

Portée radio dans des conditions de champ libre

Puissance de transmission max.

L828 (27A) 12V

433,92 MHz ±100 kHz

25 m

4 dBm

Installation

AVERTISSEMENT

Consulter un spécialiste en cas de doute sur la capacité de charge du site d'installation.

AVERTISSEMENT

Consignes de sécurité importantes. Respecter toutes les consignes, car une installation incorrecte peut engendrer des blessures graves.

• Avant d'installer l'entraînement, ertirer tous les câbles et chaînes non nécessaires et désactiver tous les équipements comme les verrous qui ne sont pas utiles pour l'exploitation électrique.
• Avant d'installer l'entraînement, vérifier que la porte est en bon état mécanique, bien équilibrée et qu'elle s'ouvre et se ferme correctement ;
• Avant l'installation, contrôler si le mur ou le pla-fond du site d'installation présente une capacité de charge suffisante. En fonction du type de mur sur le site d'installation, la fixation correcte doit être sélectionnée afin d'assurer une fixation sûre.
• Après l'installation, s'assurer que le mécanisme est correctement réglé et que l'entraînement s'inverse ou que l'objet peut être libéré lorsque la porte entre en contact avec un objet de 50 mm de hauteur placé sur le sol
• Après l'installation, s'assurer qu'aucune pièce de la porte ne s'étend sur des chemins publics ou des routes.
• Après l'installation, s'assurer que le système de protection contre le coïncement fonctionne comme prévu.

AVERTISSEMENT

Pour éviter les risques pendant l'installation, l'installateur doit maîtriser suffisamment les qualifications suivantes :

• Manipulation des échelles et échafaudages.
• Évaluation des structures de base d'un bâtiment.
• Manipulation des outils et machines.
• Manipulation et installation des équipements de fixation.
• Mise en service et exploitation des produits.

Si l'installateur ne peut pas couvrir toutes les qualifications, rechercher un installateur spécialiste pour réaliser l'installation.

AVERTISSEMENT

Les opérations et les réparations du système électrique doivent être effectuées par un électricien qualifié.

Au cours de l'installation, toujours respecter les réglementations nationales relatives à l'installation.

AVERTISSEMENT

Toujours contacter un technicien formé en systèmes de porte si la porte du garage se bloque, se coince ou est déséquilibrée. Une porte de garage déséquilibrée peut ne pas s'inverser lorsque cela est nécessaire.

Ne jamais tenter de desserrer, déplacer ou régler la porte du garage, les ressorts de porte, les câbles, les chariots, les supports ou leur matériel, car tous sont sous une tension extrême.

Accessoires requis

Les accessoires suivants (non fournis) sont requis pour une installation correcte du dispositif d'ouverture de porte de garage :

• Niveau
• Ruban de mesure
• Craie ou crayon
• Clé
• Escabeau
  • Perceuse à percussion
• Ancres murales adaptées
• Foret approprié pour le type de mur sur le site d'installation.
• Renforcement de porte de garage (si requis)
• Latte (4 cm d'épaisseur, un peu inférieure à la largeur de la porte du garage)
• Kit de déverrouillage d'urgence de la porte du fournisseur de la porte (uniquement pour les garages sans deuxième entrée)

Préparation

• Les portes de garage en fibre de verre, aluminium ou acier léger requièrent un renforcement avant l'installation du dispositif d'ouverture de porte. Contacter le fabricant de la porte pour obtenir un kit de renforcement. Installer le kit de renforcement selon les instructions de service du fabricant.
• Pour éviter toute difficulté d'installation, ne pas faire fonctionner le dispositif d'ouverture de porte de garage avant d'en avoir reçu l'instruction.
• Désactiver tous les verrous de la porte de garage. Autrement, le dispositif d'ouverture et la porte seront endommagés lors de l'exploitation de la porte du garage. Le dispositif d'ouverture de porte de garage empêche la porte d'être exploitée sans la télécommande appropriée. Si le garage ne possède pas une deuxième entrée, installer un kit de déverrouillage d'urgence de porte fourni par le fournisseur de la porte de garage afin de pouvoir ouvrir la porte en cas de dysfonctionnement.
• Retirer tous les câbles connectés à la porte de garage avant l'installation et l'exploitation afin d'éviter tout enchevêtrement.
• Le dispositif d'ouverture de porte de garage requiert une prise murale libre à proximité qui satisfait les exigences indiquées dans les caractéristiques techniques et toutes les réglementations locales. La prise doit être librement accessible pour couper l'alimentation électrique de la porte du garage en la débranchant si cela est nécessaire. Faire installer une prise par un électricien qualifié si aucune prise n'est disponible.

1

Contrôle de l'équilibre de la porte

S'assurer que la porte se déplace librement et est bien équilibrée. Lever la porte de moitié et la relâcher. Si elle est équilibrée, la porte reste en position uniquement par la force de ses ressorts. Contacter un technicien formé en systèmes de porte si la porte est déséquilibrée ou si elle se bloque.

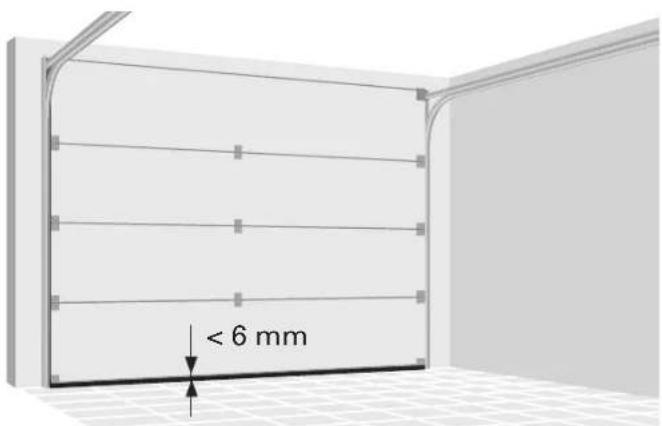

Contrôle de l'écartement de la porte

S'assurer que l'écartement entre la porte fermée et le sol est inférieur à 6 mm. Autrement, le système d'inversion pourrait ne pas fonctionner correctement.

3

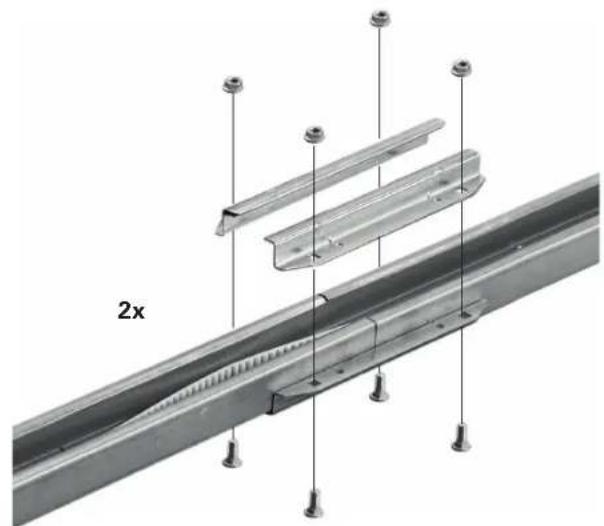

Montage du rail

Assembler les trois sections du rail avec les connecteurs. S'assurer que la courroie n'est pas déformée. Fixer chaque joint avec quatre écrous et boulons à tête carrée M8x20.

8x

Pour éviter les blessures par pincement, garder les mains à distance des joints pendant le montage du rail.

4

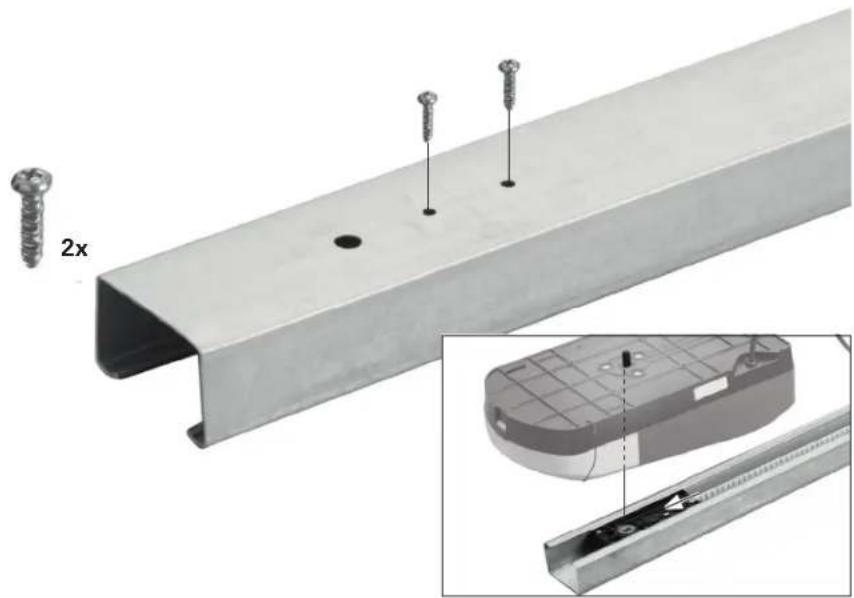

Module de pignon

Retourner le rail. Centrer les trous de perçage dans le module de pignon sous les trous appropriés dans le trou et fi xer le module de pignon avec les deux vis Phillips M5x20.

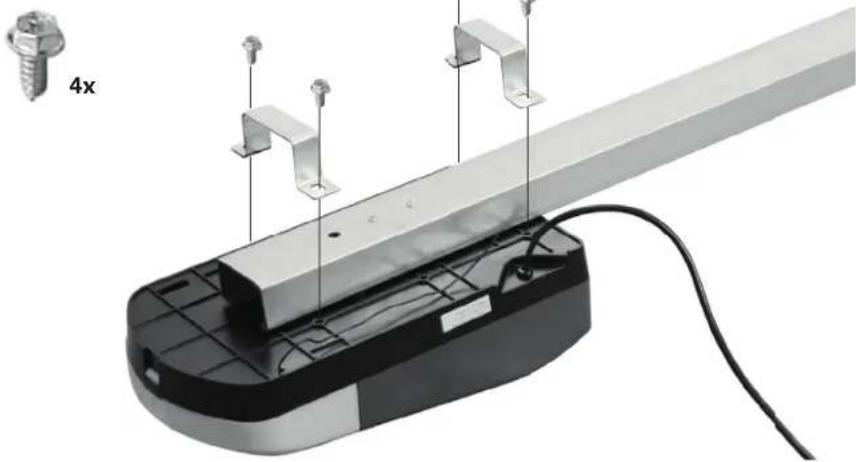

Assembler l'unité de moteur et le rail. Faire glisser l'arbre de l'unité de moteur dans le module de pignon. Positionner les deux clips de rail en U selon les trous dans l'unité de moteur. Pour fi xer les clips, utiliser les quatre vis autotaraudeuses M6x16. Des vis autres pourraient sérieusement endommager le dispositif d'ouverture de porte de garage.

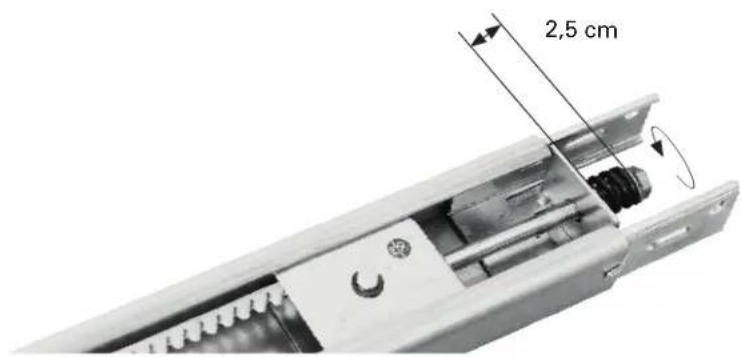

Serrage de la courroie

Tendre la courroie en tournant l'écrou de serrage dans le sens horaire jusqu'à ce que le ressort soit étendu à 2,5 cm. Ne pas serrer excessivement la courroie.

7

Installation du support du linteau

Le support du linteau doit être installé au centre au-dessus de la porte du garage. Si cela est impossible, le support du linteau peut être fixé jusqu'à 1 m à droite ou à gauche du centre.

Le support du linteau peut être monté encastré sur le plafond si le dégagement est minimal.

AVERTISSEMENT

Pour éviter d'éventuelles blessures graves ou la mort :

• Sélectionner un emplacement d'installation derrière lequel il ne se trouve ni tuyaux, ni câbles.
• Le support du linteau doit être solidement fixé sur le support structurel sur le mur du linteau ou le plafond, autrement la porte du garage pourrait ne pas s'inverser lorsque cela est nécessaire. Ne pas installer le support du linteau sur du placoplâtre.
• Des ancres en béton doivent être utilisées si le cadre de montage ou le support structurel est en maçonnerie.
• Ne jamais tenter de desserrer, déplacer ou régler la porte du garage, les ressorts, les câbles, les chariots, les supports ou leur matériel, car tous sont sous une tension extrême.

8

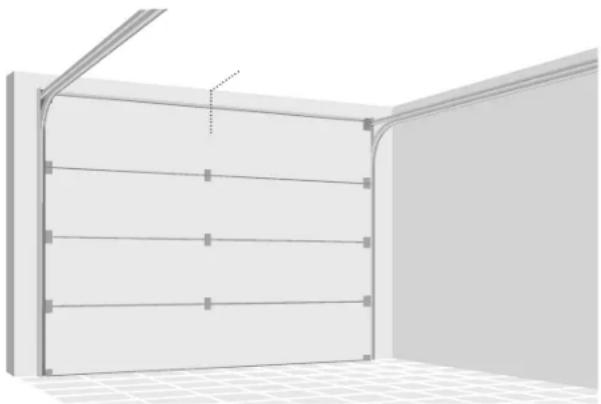

Positionnement horizontal

Fermer la porte et marquer la ligne médiale verticale intérieure de la porte du garage. Prolonger la ligne sur le mur du linteau au-dessus de la porte. Pour montage au plafond, prolonger la ligne sur le plafond.

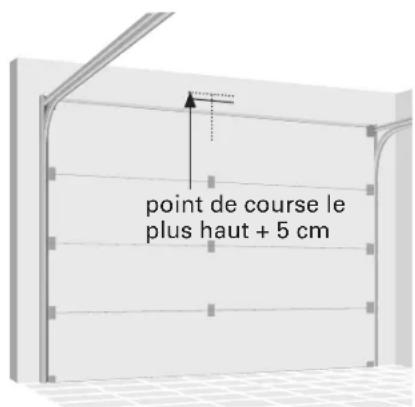

Positionnement vertical pour montage mural

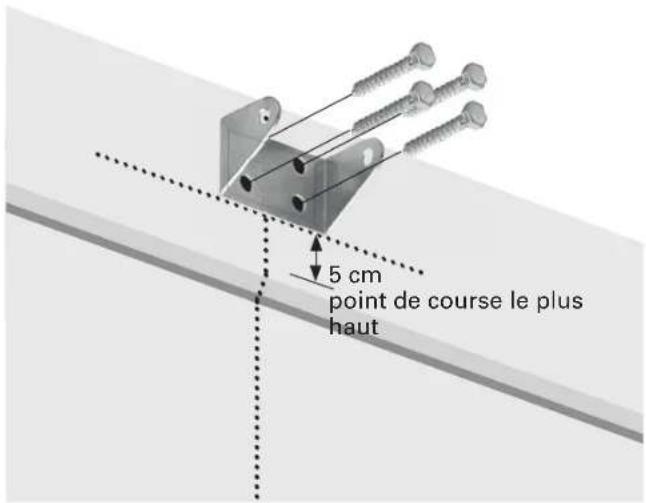

Ouvrir la porte au point de course le plus haut. Tracer une ligne horizontale sur le mur du linteau au point de course le plus haut plus 5 cm.

10a

Montage mural

Installer le support du linteau avec ses côtés pointant vers le haut. Centrer le support comme illustré avec le bord inférieur sur la ligne horizontale.

Marquer les trous de fi xation et percer les trous. Fixer le support avec des obturateurs et vis adaptés.

10b

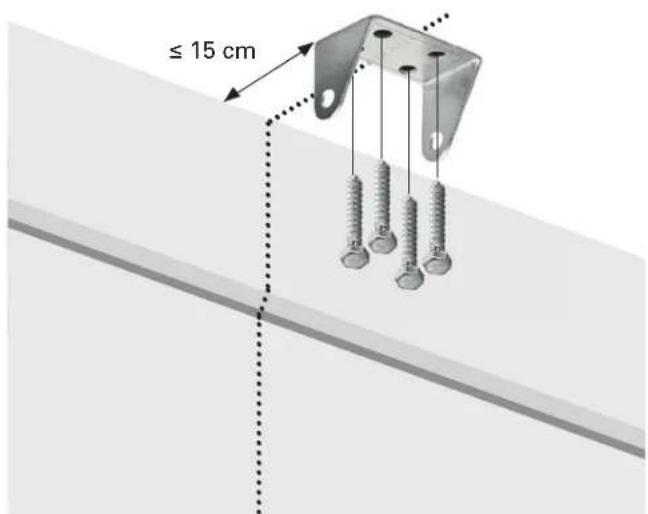

Montage sur plafond

Centrer le support du linteau sur le marquage, à 15 cm ou moins du mur.

Repérer l'emplacement des trous de fixation et percer les trous. Fixer le support avec des obturateurs et vis adaptés.

11

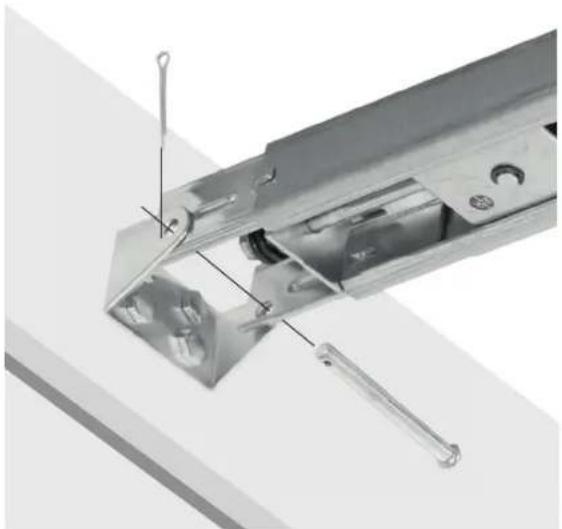

Fixer le rail sur le support du linteau

Aligner les trous dans le rail et le support et insérer l'arbre épaulé long.

Fixer l'arbre avec une goupille fendue.

1x

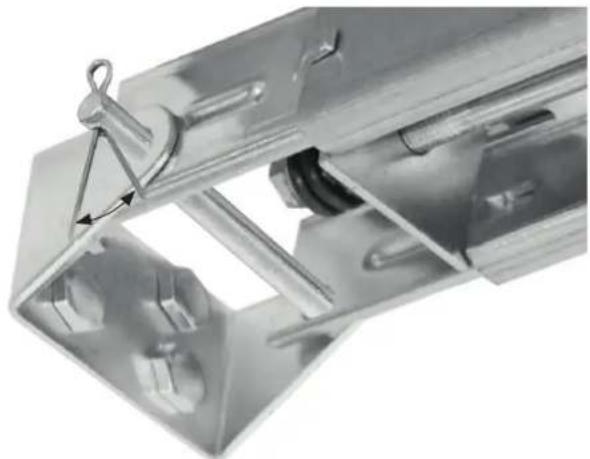

Arc-bouter les équerres de la goupille fendue pour la sécuriser en place.

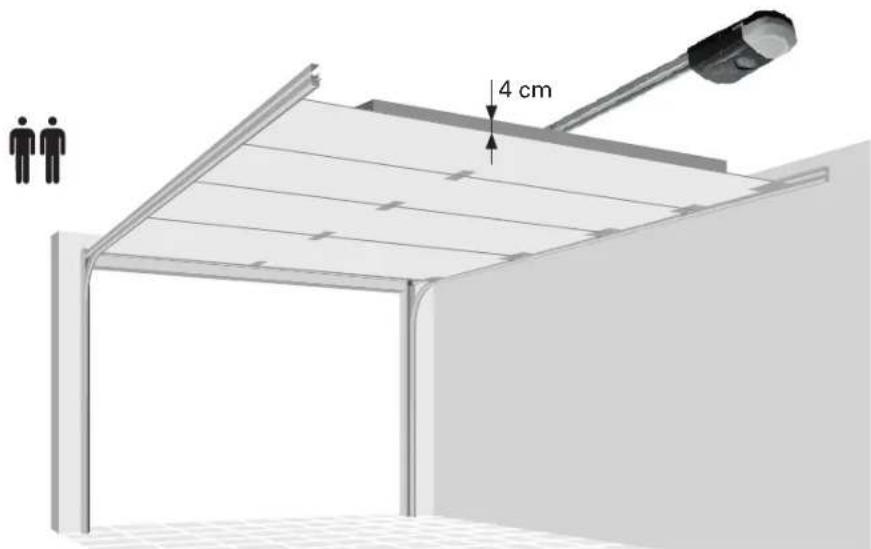

Lever le rail sur l'extrémité du moteur jusqu'au plafond. Ouvrir complètement la porte du garage. Placer une latte (4 cm d'épaisseur) sur l'extrémité supérieure de la porte du garage et poser le rail dessus.

14

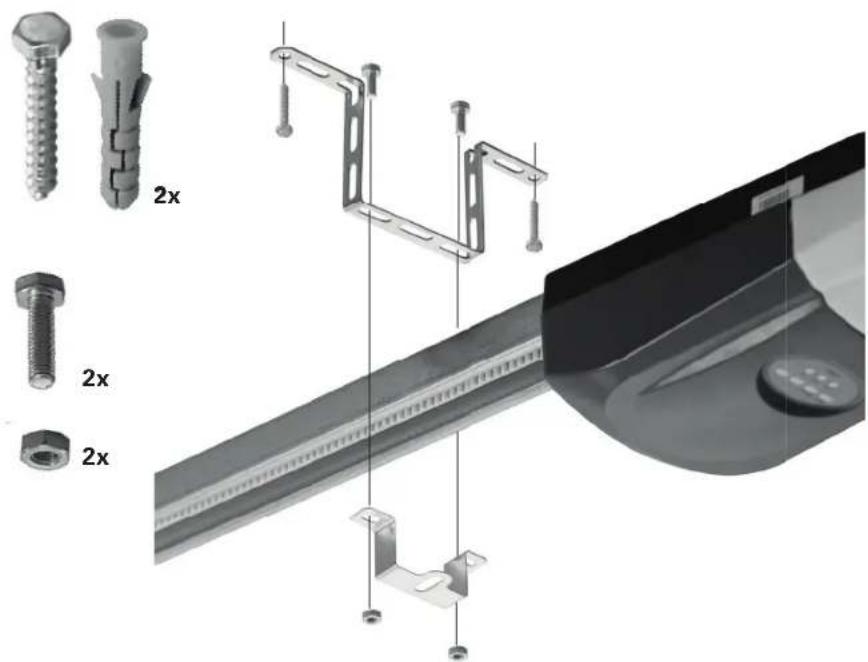

Accrocher le dispositif d'ouverture de porte de garage

Plier les cadres de suspension pour combler la distance entre le dispositif d'ouverture de porte de garage et le plafond.

Repérer l'emplacement des trous de fi xation et percer les trous. Fixer le support avec des obturateurs et vis adaptés.

Fixer le rail sur les cadres de suspension avec le rail en U.

Retirer la latte de la porte du garage.

AVERTISSEMENT

Pour éviter d'éventuelles blessures graves ou la mort :

• Sélectionner un emplacement d'installation derrière lequel il ne se trouve ni tuyaux, ni câbles.
• Le support doit être solidement fi xé sur le support structurel sur le plafond, autrement la porte du garage pourrait ne pas s'inverser lorsque cela est nécessaire. Ne pas installer le support sur du placoplâtre.
• Des ancres en béton doivent être utilisées si le cadre de montage ou le support structurel est en maçonnerie.

Renforcement de porte

ATTENTION

Les portes de garage en fi bre de verre, aluminium ou acier léger requièrent un renforcement avant l'installation du support de porte.

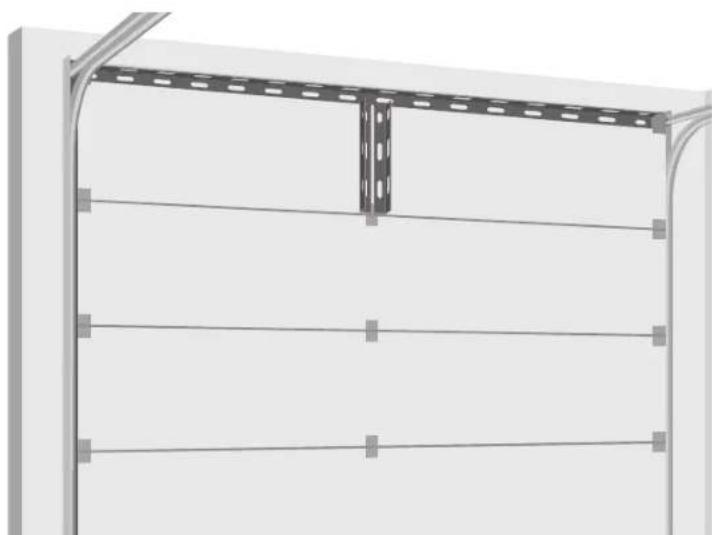

Il est possible de renforcer la porte avec des renforts en forme de U à ses propres risques. Le renforcement horizontal doit être au moins suffi samment long pour être fi xé sur deux supports verticaux. Le renforcement vertical doit couvrir la hauteur du panneau supérieur.

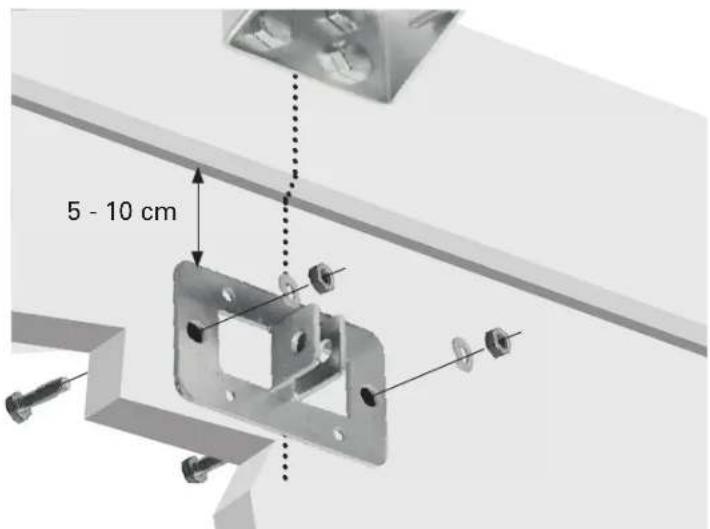

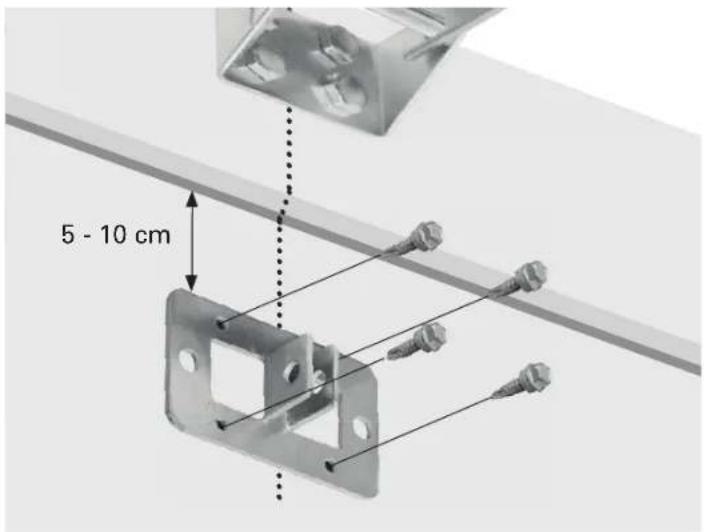

Montage du support de porte

Positionner le bord supérieur du support 5 à 10 cm sous le bord supérieur de la porte, ou directement sous un support structurel le long du haut de la porte.

Percer des trous de fi xation et les fi xer avec 4 vis autotarau-deuses.

4x

16b

Utiliser alternativement des boulons mécaniques, des rondelles de blocage et des écrous (non fournis).

17

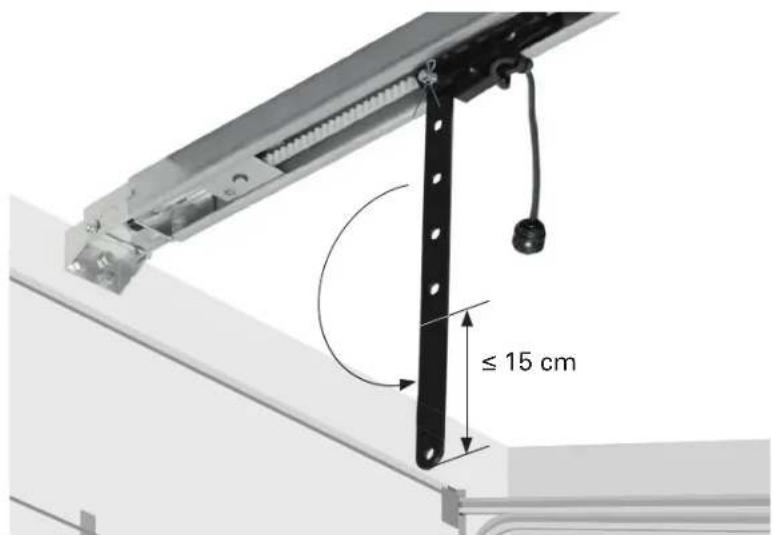

Déconnecter le chariot en tirant la poignée de déverrouillage d'urgence.

Fixer le bras droit de la porte sur le chariot avec l'un des arbres épaulés courts.

Fixer l'arbre avec une goupille fendue.

Arc-bouter les équerres de la goupille fendue pour la sécuriser en place.

Fixer le bras courbé de la porte sur le support de porte avec le deuxième arbre épaulé court.

Fixer l'arbre avec une goupille fendue.

Arc-bouter les équerres de la goupille fendue pour la sécuriser en place.

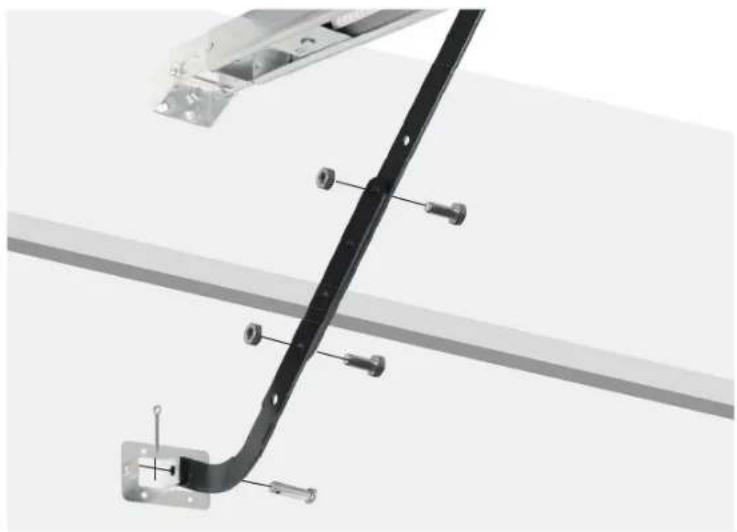

Assembler les bras avec les boulons et écrous. Sélectionner des trous aussi éloignés que possible pour augmenter la rigidité des bras de porte.

Si les trous dans le bras courbé de la porte et le bras droit de la porte ne sont pas alignés, retourner le bras droit de la porte.

Continuer avec l'étape 18. Si nécessaire, il est possible de couper jusqu'à 15 cm sur l'extrémité solide du bras droit.

20

Tirer le chariot A avec la poignée de déverrouillage d'urgence sur le connecteur de courroie B jusqu'à ce qu'ils s'encliquètent en place.

ATTENTION

Si le garage ne possède pas une deuxième entrée, installer un kit de déverrouillage d'urgence de porte fourni par le fournisseur de la porte de garage afi n de pouvoir ouvrir la porte en cas de dysfonctionnement.

Retirer le couvercle. Sélectionner un emplacement d'installation en vue de la porte du garage derrière lequel il ne se trouve ni tuyaux, ni câbles. Repérer l'emplacement des trous de fi xation et percer les trous. Fixer la commande murale avec les obturateurs et les vis.

Placer l'étiquette d'avertissement de coïncement sur le mur à côté de la commande de porte de garage.

Raccordement électrique

Raccorder le dispositif d'ouverture de porte de garage à une prise adaptée (voir les caractéristiques techniques). S'assurer que le câble ne se trouve pas sur le passage de la porte du garage, de voitures ou de personnes.

Boutons de programmation sur l'unité de moteur :

- (Bouton moins) 1

+(Bouton plus) 2

Bouton Setting (réglage) 3

Bouton Code (programmation) 4

2

Programmation de la course de déplacement

1.

Appuyer sur le bouton Setting et le maintenir enfoncé jusqu'à ce que la LED 2 soit allumée en continu.

2.

Appuyer sur le bouton + (bouton plus) et le maintenir enfoncé jusqu'à ce que la porte se trouve dans la position supérieure souhaitée. La LED 2 clignote. Pour éviter tout dommage sur les véhicules, s'assurer que la porte est complètement ouverte.

Une fois que la porte se trouve dans la position supérieure souhaitée, appuyer sur le bouton Setting et le maintenir enfoncé jusqu'à ce que la LED 3 soit allumée en continu.

4.

Appuyer sur le bouton - (bouton moins) et le maintenir enfoncé jusqu'à ce que la porte se trouve dans la position inférieure souhaitée.

Une fois que la porte se trouve dans la position inférieure souhaitée, appuyer sur le bouton Setting et le maintenir enfoncé jusqu'à ce que la LED s'éteigne.

3

Commandes d'appariement

Voyant à LED 1

Bouton 1 2

Bouton 2 3

Bouton d'activation 4

1.

Appuyer sur le bouton Code jusqu'à ce que la LED 1 soit allumée en continu.

2.

Dans les 10 secondes qui s'ensuivent, appuyer sur le bouton 1 ou 2 de la télécommande, ou le bouton d'activation sur la commande murale.

3.

Appuyer de nouveau sur le même bouton. La LED 1 clignote et s'éteint. Réitérer les étapes 1. à 3. pour programmer jusqu'à 10 télécommandes au maximum.

Télécommande

Commande murale

Test du système d'inversion de sécurité

AVERTISSEMENT

Sans un système d'inversion de sécurité correctement installé, des personnes (en particulier des enfants en bas âge) peuvent être gravement blessées voire tuées par la fermeture de la porte du garage. Un réglage incorrect des limites de la course de déplacement de la porte de garage interfère avec l'exploitation correcte du système d'inversion de sécurité.

Le système d'inversion de sécurité DOIT être testé au moins une fois par mois.

- Le système d'inversion de sécurité doit être testé et après chaque réglage eff ectué.

1.2.

1. Avec la porte complètement ou- verte, placer une planche d'une épaisseur de 5 cm au centre de la course de la porte. 2.

Appuyer sur le bouton-poussoir de la télécommande. Lorsqu'elle se referme, la porte DOIT s'inverser lorsqu'elle entre en contact avec la planche.

Autrement, cesser d'utiliser le dispositif d'ouverture de porte de garage ; à la place, contacter une assistance professionnelle pour réparation.

Fonctionnement

AVERTISSEMENT

Lire et respecter tous les avertissements et consignes.

Toujours conserver les télécommandes hors de portée des enfants.

Activer la porte du garage uniquement s'il est clairement visible qu'il n'y a aucune obstruction à la course de déplacement.

Toujours garder la porte du garage à vue jusqu'à ce qu'elle soit complètement fermée. S'assurer que personne ne traverse la course de la porte en mouvement.

S'assurer que personne ne passe sous une porte arrêtée partiellement ouverte.

Si possible, utiliser la poignée de déverrouillage d'urgence uniquement lorsque la porte du garage est fermée.

Si le bouton de déverrouillage d'urgence rouge doit être tiré lorsque la porte est ouverte, s'assurer que personne ne se trouve sur la course de déplacement de la porte.

Des ressorts fragilisés ou cassés ou une porte mal équilibrée peuvent causer la chute rapide et inattendue de la porte ouverte.

Ne jamais utiliser la poignée de déverrouillage d'urgence pour tirer la porte du garage ouverte ou fermée. Si le nœud de la corde se détache, il existe un risque de chute.

En raison de la télécommande, la porte peut eff ectuer des mouvements inattendus. S'assurer que personne ne traverse la course de la porte en mouvement.

• Appuyer sur le bouton sur la commande murale ou la télécommande pour mettre le dispositif d'ouverture de porte de garage en service. La porte se déplace toujours dans la direction opposée à celle de la dernière course.
• La porte s'arrête si elle est complètement ouverte ou fermée.
• Alternativement, il est possible d'arrêter le mouvement en appuyant sur le bouton de la commande une nouvelle fois.
• La porte se déplace dans la direction opposée lorsqu'elle est remise en service.

Maintenance

AVERTISSEMENT

Toujours débrancher l'alimentation électrique du dispositif d'ouverture de porte de garage avant d'effectuer des réparations ou de retirer les recouvrements.

Toutes les réparations sur les câbles, ensembles de ressorts et autres matériels doivent être effectuées par un technicien formé en systèmes de porte.

AVERTISSEMENT

Exécuter régulièrement le test de déverrouillage manuel et le test d'inversion de sécurité. Maintenir la porte du garage comme conseillé dans les instructions de service de la porte. Un manque de maintenance peut causer une exploitation dangereuse.

- S'assurer que l'étiquette d'avertissement est correctement fixée et complètement lisible.

Travaux de maintenance de l'opérateur

• Seuls des professionnels formés et qualifiés sont autorisés à éliminer des dommages ou de l'usure sur un système de porte.
• Pour garantir une exploitation sans défaut, le système de porte doit être inspecté régulièrement et si nécessaire réparé. Toujours débrancher le système d'exploitation de l'alimentation électrique avant de commencer les travaux sur le système de porte.
• Contrôler régulièrement que les dispositifs de sécurité fonctionnent correctement ; au minimum tous les six mois.
• Effectuer le test d'inversion de sécurité une fois par mois (voir « Test du système d'inversion de sécurité »).
• Vérifier toutes les pièces en mouvement du système de porte et du système opérateur de la porte.
• Contrôler l'absence de signes d'endommagement ou d'usure sur le système de porte.
• Déplacer la porte manuellement pour contrôler que sa course est aisée et fluide.

- Contrôler l'absence de signes d'endommagement sur tous les câbles d'alimentation électrique.

Maintenance mensuelle

Test de déverrouillage manuel

AVERTISSEMENT

Une porte déséquilibrée peut tomber lorsqu'elle est relâchée. Maintenir l'embrasure de la porte dégagée pendant le test.

• Fermer la porte du garage, puis tirer la poignée de déverrouillage d'urgence rouge vers le bas. Le chariot se déconnecte.
• Tester l'équilibre de la porte en la relâchant à moitié. Si elle est équilibrée, elle doit rester en place, entièrement supportée par ses ressorts. Si la porte tombe, appeler un centre SAV professionnel de portes de garage.

Test d'inversion de sécurité

• Avec la porte complètement ouverte, placer une planche d'une épaisseur de 5 cm au centre de la course de la porte.
• Lorsqu'elle se referme, la porte doit s'inverser lorsqu'elle touche la planche. Si la porte s'immobilise sur l'obstruction, appeler un centre SAV professionnel de portes de garage.

Nettoyage

• Si le dispositif d'ouverture de porte de garage et les commandes doivent être nettoyés, les essuyer avec une brosse ou un chiffon doux humide. Un détergent doux peut être utilisé, mais pas de produits à base d'alcool, de pétrole ou d'autres agents de nettoyage.
• Ne jamais utiliser d'agents caustiques pour nettoyer les pièces en plastique.

Remplacement de la pile de la commande murale

Retirer le couvercle en insérant un petit tournevis dans la fente sur le bas du couvercle. Insérer une nouvelle pile C2032 (côté + vers le haut) et réinstaller le couvercle.

Remplacement de la pile de la télé-commande

Dévisser les trois petites vis sur l'arrière de la télécommande, retirer le couvercle et insérer une nouvelle pile L828. Respecter la polarité. Remettre le couvercle en place.

Effacer les commandes

1.

Appuyer sur le bouton Code et le maintenir enfoncé, la LED 1 s'allume. 2.

Relâcher le bouton lorsque la LED 1 s'éteint. Toutes les télécommandes sont désormais eff acées. Cela peut être nécessaire si une télécommande est perdue. 3.

Pour apparier de nouveau des commandes, voir le chapitre « Programmation » section 3).

1.2.

Dépannage
PROBLÈME CAUSE SOLUTION

La porte du garage ne s'ouvre pas	Porte verrouillée Retirer tous les verrous avant d'exploiter le dispositif d'ouverture de porte de garage
	Commande non connectée (essayer une autre commande pour confirmer)	Approcher davantage la télécommande du dispositif d'ouverture de porte de garageRemplacer la pile (voir section « Remplacement de la pile »)Apparier la commande (voir section « Programmation »)Remplacer la commande
	La porte se bloque (après avoir tiré le déverrouillage d'urgence, la porte peut être déplacée uniquement avec une force excessive)	Faire réparer la porte par un technicien formé en systèmes de porte.
	Échec du raccordement électrique Brancher le dispositif d'ouverture de porte de garage dans une prise sous tension adaptéeContrôler la prise avec un luminaire adaptéFaire réparer la connexion électrique par un électricien qualifié sur la prise n'est pas sous tension
La porte du garage ne s'ouvre/se ferme pas complètement	Supports, raccords, bras altérés Contrôler la porte du garage et le dispositif d'ouverture de porte ; reprogrammer la course de déplacement ; toujours tester le système d'inversion de sécurité après une programmation
	Porte déséquilibrée (après avoir tiré le déverrouillage d'urgence et ouvert la porte à moitié, la porte n'est pas maintenue dans cette position par ses ressorts)	Faire réparer la porte par un technicien formé en systèmes de porte.
La porte du garage s'inverse pendant la fermeture	La porte se bloque (après avoir tiré le déverrouillage d'urgence, la porte peut être déplacée uniquement avec une force excessive)	Faire réparer la porte par un technicien formé en systèmes de porte.
	Obstacles sur la course Retirer les obstacles comme les pierres et le verglas dans l'embrasure de la porte
	Réglage incorrect de la course de déplacement	Reprogrammer la course de déplacement ; toujours tester le système d'inversion de sécurité après une programmation

Élimination

Le pictogramme avec la poubelle rayée indique l'obligation d'élimination séparée pour les appareils électriques et électroniques (WEEE). Les appareils électriques et électroniques peuvent contenir des matériaux toxiques et dangereux pour l'environnement. Ne pas éliminer cet appareil avec les déchets ménagers. Le remettre à un point de collecte de déchets électriques et électroniques. Cela contribue à préserver les ressources et à protéger l'environnement. Pour de plus amples détails, consulter le revendeur ou les autorités locales.

Les piles usagées doivent être éliminées comme il se doit. Les magasins vendant des piles et les points de collecte municipaux proposent des conteneurs spéciaux pour l'élimination des piles.

Les enfants ne doivent pas jouer avec des sachets plastiques ni des emballages en raison du risque de blessure ou d'étouffement. Conserver cet emballage en lieu sûr ou l'éliminer dans le respect de l'environnement.

Grazie!

Per l'impiego di batterie

Montage van deurbeugel
