Produkttyp	Garagentoröffner
Marke	Hornbach
Modell	C800
Nennspannung	220-240 V~ / 50 Hz
Nennleistung	120 W
Standby-Leistung	6 W
Schutzart	IP20
Schutzklasse	II (verstärkte Isolierung)
Gewicht	4,2 kg
Temperaturbereich	-20 bis +45 °C
Maximale Zugkraft	800 N
Geschwindigkeit	0,15 m/s
Geräuschpegel	<70 dB(A)
Einschaltdauer	4 min
Lebensdauer	25.000 Zyklen
Max. kompatible Torabmessungen	4880 x 2200 mm
Max. Torgewicht	116 kg
Min. Abstand Decke – oberer Torpunkt	150 mm
Batterietyp (Fernbedienung)	L828 (27A) 12V
Batterietyp (Wandbedienung)	CR2032
Funkfrequenz	433,92 MHz
Funkreichweite (Freifeld)	25 m
Beleuchtung	LED (nicht vom Benutzer austauschbar)
Pflege und Reinigung	Mit einem weichen, feuchten Tuch abwischen; mildes Reinigungsmittel möglich, kein Alkohol oder Benzin
Ersatzteile und Reparierbarkeit	Kontaktieren Sie Ihre HORNBACH Filiale für Service und Teile; Batterien vom Benutzer austauschbar; andere Reparaturen durch qualifizierten Techniker
Allgemeine Informationen	Bestimmungsgemäße Verwendung: private Garagentore, keine gewerbliche Nutzung; monatlicher Test des Sicherheitsumkehrsystems erforderlich

Häufig gestellte Fragen - C800 Hornbach

Welche Voraussetzungen gibt es für die Installation des Hornbach C800 Garagentoröffners?

Die Installation erfordert eine freie Steckdose (220-240 V), ein gut ausbalanciertes Garagentor, Werkzeuge wie Schlagbohrmaschine, Wasserwaage und Dübel passend zur Wand. Das Tor muss eine maximale Höhe von 2200 mm und ein maximales Gewicht von 116 kg haben. Es wird empfohlen, einen qualifizierten Installateur zu beauftragen.

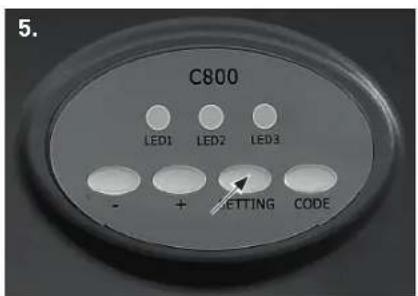

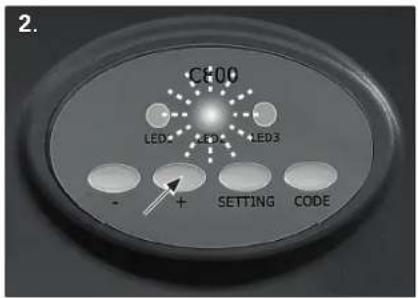

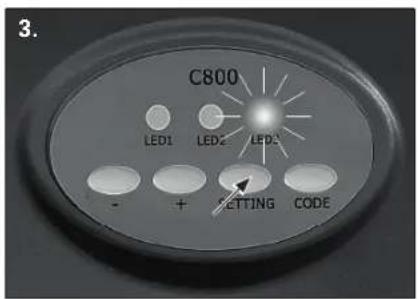

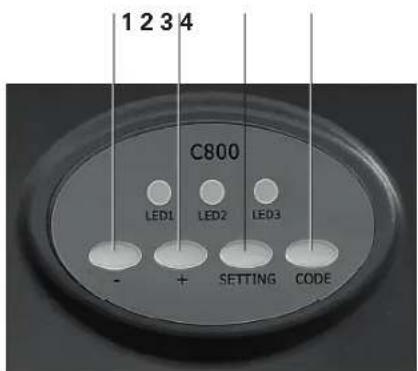

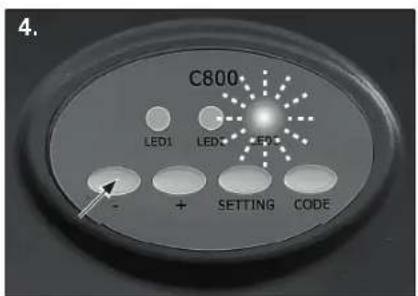

Wie programmiere ich den Verfahrweg (obere und untere Endlage)?

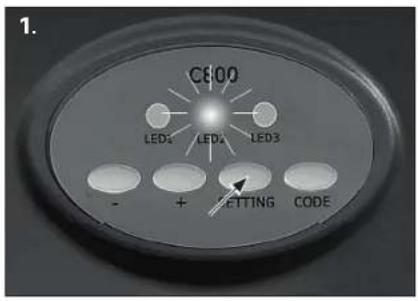

Drücken und halten Sie die Setting-Taste, bis LED 2 leuchtet. Verwenden Sie die + Taste, um das Tor in die gewünschte obere Position zu fahren, dann drücken Sie Setting, bis LED 3 leuchtet. Verwenden Sie die - Taste, um in die untere Position zu fahren, dann drücken Sie Setting, bis die LEDs erlöschen.

Wie viele Fernbedienungen können angelernt werden und wie?

Bis zu 10 Fernbedienungen können programmiert werden. Drücken Sie die Code-Taste, bis LED 1 leuchtet, drücken Sie dann innerhalb von 10 Sekunden die Taste 1 oder 2 der Fernbedienung. Drücken Sie erneut dieselbe Taste; LED 1 blinkt und erlischt. Wiederholen Sie dies für jede Fernbedienung.

Wie teste ich das Sicherheitsumkehrsystem?

Legen Sie ein 5 cm dickes Brett in die Mitte des Torwegs, Tor vollständig geöffnet. Drücken Sie die Fernbedienung, um das Tor zu schließen. Das Tor muss bei Kontakt mit dem Brett umkehren. Wenn nicht, stellen Sie den Betrieb ein und kontaktieren Sie einen Fachmann. Testen Sie mindestens einmal monatlich.

Was tun, wenn das Tor nicht öffnet?

Überprüfen Sie, ob das Tor nicht verriegelt ist, ob die Fernbedienung in Reichweite ist und ihre Batterie funktioniert, ob das Gerät eingesteckt und die Steckdose unter Spannung ist. Wenn das Problem weiterhin besteht, versuchen Sie, die Fernbedienung neu anzulernen, oder kontaktieren Sie den HORNBACH Kundendienst.

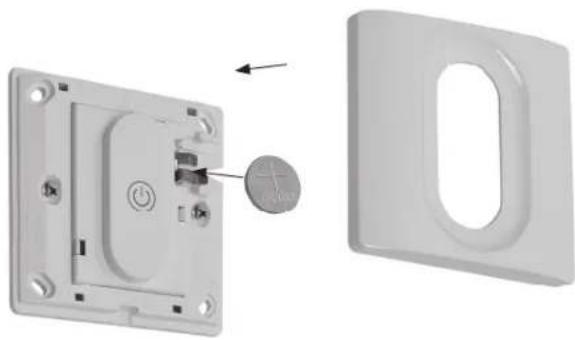

Wie ersetze ich die Batterie der Wandbedienung?

Stecken Sie einen kleinen Schraubendreher in den Schlitz unten am Deckel, um ihn zu entfernen. Ersetzen Sie die Batterie durch eine neue CR2032, Plus-Seite nach oben, und setzen Sie den Deckel wieder auf.

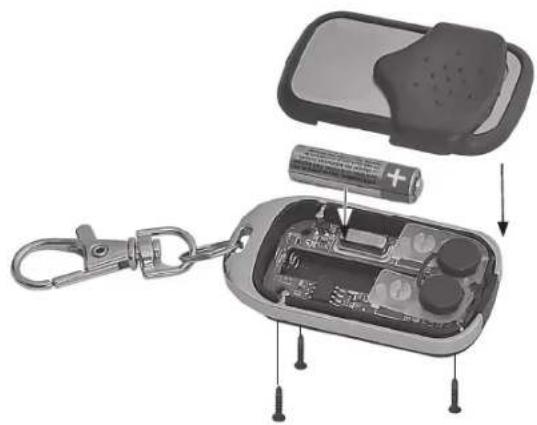

Wie ersetze ich die Batterie der Fernbedienung?

Entfernen Sie die drei Schrauben auf der Rückseite der Fernbedienung, nehmen Sie den Deckel ab und legen Sie eine Batterie L828 (27A) 12V unter Beachtung der Polarität ein. Setzen Sie den Deckel wieder auf und schrauben Sie ihn fest.

Wann und wie führe ich den Test der manuellen Entriegelung durch?

Schließen Sie das Tor, ziehen Sie den roten Notentriegelungsgriff nach unten. Der Schlitten wird abgekoppelt. Heben Sie das Tor auf halbe Höhe und lassen Sie es los: bleibt es in Position, ist die Auswuchtung gut. Fällt es, kontaktieren Sie einen Fachmann. Monatlich durchführen.

Welche Reinigungsmittel verwenden?

Verwenden Sie ein weiches, feuchtes Tuch, eventuell mit mildem Reinigungsmittel. Verwenden Sie niemals alkohol-, benzin- oder ätzmittelhaltige Produkte.

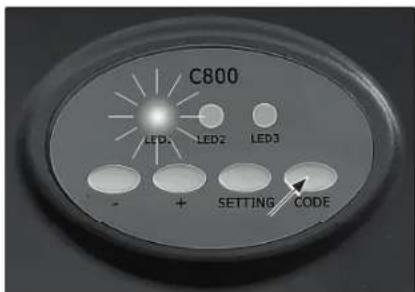

Wie lösche ich alle Fernbedienungen, wenn eine verloren geht?

Drücken und halten Sie die Code-Taste am Motor. LED 1 leuchtet auf, erlischt dann; lassen Sie die Taste los. Alle Fernbedienungen sind gelöscht. Um neue anzulernen, folgen Sie der Programmieranleitung.

BEDIENUNGSANLEITUNG C800 Hornbach

Wir sind überzeugt, dass dieser Garagentorantrieb Ihre Erwartungen übertreffen wird, und wünschen Ihnen viel Freude damit.

Vor Montage und Betrieb des Garagentorantriebs die Betriebsanleitung durchlesen. Nach der Montage die Betriebsanleitung in der Nähe des Garagentores aufbewahren und die Sicherheitshinweise beachten.

Service

Bei Kundendienst- oder Ersatzteilanfragen wenden Sie sich bitte an Ihren HORNBACH-Markt vor Ort.

Zeichenerklärung

Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch, und bewahren Sie diese für späteren Gebrauch auf.

Vorsicht! Unfall- und Verletzungsgefahr sowie schwere Sachschäden möglich.

2 Personen erforderlich.

Nicht im Freien oder in feuchter Umgebung verwenden.

Schutzklasse II (verstärkte Isolierung).

Temperaturbereich -20 bis 45 °C

Kinder fernhalten, während das Garagentor in Bewegung ist. Kindern niemals erlauben, unter dem sich bewegenden Tor hindurchzulaufen. Kindern niemals erlauben, die Steuerung des Garagentorantriebs zu verwenden. Das Tor nur bewegen, während es in Sichtweite ist. Falls eine Person unter dem Tor eingeklemmt ist, den Wandtaster betätigen oder die Notentriegelung auslösen.

Falls der Garagentorantrieb nicht funktioniert, am roten Griff der Notentriegelung ziehen und das Tor manuell öffnen.

WARNUNG

Weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren (irreversiblen) Verletzungen führen kann, wenn sie nicht vermieden wird.

VORSICHT

Weist auf eine möglicherweise gefährliche Situation hin, die zu geringfügigen oder mittelschweren Verletzungen oder zu Beschädigungen des Produkts oder der Ausrüstung führen kann.

Inhaltsverzeichnis

Service 2

Zeichenerklärung 2

Bestimmungsgemäße Verwendung 2

Wichtige Sicherheitshinweise 3

Konformitätserklärung5

Übersicht 6

Bauteile 6

Lieferumfang 6

Technische Daten 8

Montage 9

Benötigtes Zubehör 9

Vorbereitung 9

Programmierung 18

Testen des Sicherheitsrücklaufsystems 20

Bedienung 21

Wartung 22

Wartungsarbeiten durch den Betreiber 22

Monatliche Wartung 22

Reinigung 22

Batteriewechsel Wandtaster 23

Batteriewechsel Fernbedienung 23

Löschen von Fernbedienungen 23

Fehlerbehebung 24

Entsorgung 25

Bestimmungsgemäße Verwendung

Dieser Garagentorantrieb ist für den Betrieb von Garagentoren im privaten Bereich vorgesehen, welche den unter Technische Daten vorgegebenen Spezifikationen entsprechen. Der Garagentorantrieb darf nur in trockenen Räumen betrieben werden. Der Garagentorantrieb darf nicht bei Toren verwendet werden, welche mit Öffnungen mit einem Durchmesser von über 50 mm versehen sind oder Kanten oder hervorstehende Teile aufweisen, die ergriffen oder bestiegen werden können. Der Garagentorantrieb ist nicht für den Betrieb im gewerblichen oder öffentlichen Bereich vorgesehen.

Jegliche anderweitige Verwendung oder Veränderung des Garagentorantriebs wird als unsachgemäße Verwendung betrachtet und kann erhebliche Gefahren verursachen.

WARNUNG

• Vor Montage und Verwendung des Produkts diese Montage- und Gebrauchsanleitung sorgfältig durchlesen.
• Die Montageanforderungen und -methoden für eine fachgerechte und sichere Montage beachten.
• Mangelnde Wartung kann die Betriebssicherheit beeinträchtigen.

WARNUNG

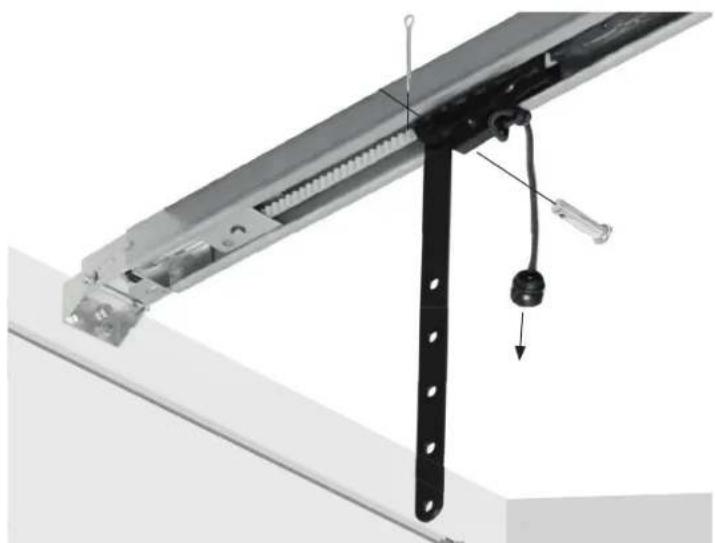

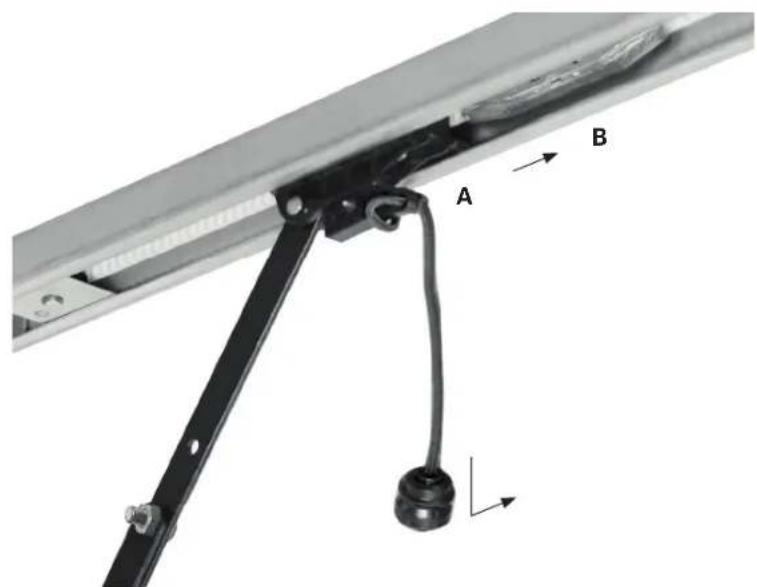

Testen der manuellen Entriegelung

• Das Garagentor schließen, dann den roten Griff der Notentriegelung nach unten ziehen. Der Laufwagen wird entriegelt.

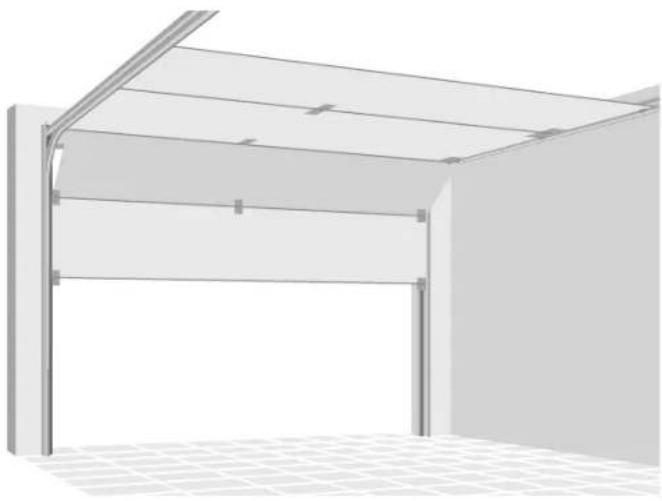

• Zum Testen der Torbalance das Tor zur Hälfte öffnen und loslassen. Ein ausbalanciertes Tor verbleibt allein durch die Federn gestützt in Position. Falls das Tor nach unten fährt, einen Garagentorservice zu Rate ziehen.

WARNUNG

Testen des Sicherheitsrücklaufsystems

• Bei vollständig geöffnetem Garagentor ein Brett mit einer Stärke von 5 cm mittig in die Garageneinfahrt legen.
  • Die Taste auf der Fernbedienung betätigen. Beim Schließen MUSS das Garagentor zurückfahren, sobald es das Brett berührt.
• Andernfalls den Garagentorantrieb nicht mehr verwenden. Stattdessen zwecks Reparatur professionelle Hilfe in Anspruch nehmen.

WICHTIGE SICHERHEITSHINWEISE

WARNHINWEIS - FÜR DIE SICHERHEIT VON PERSONEN IST DIE EINHALTUNG DIESER ANWEISUNGEN ERFORDERLICH

DIE ANWEISUNGEN AUFBEWAHREN.

Wichtige Betriebshinweise

• Alle Warnhinweise und Anweisungen lesen und befolgen.
• Fernbedienungen immer außerhalb der Reichweite von Kindern aufbewahren. Kinder dürfen mit dem Gerät nicht spielen. Reinigung und Wartung darf nicht von unbeaufsichtigten Kindern durchgeführt werden.
• Dieses Gerät ist für den Gebrauch durch Kinder ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder mentalen Fähigkeiten oder mit mangelhafter Erfahrung und Kenntnissen geeignet, sofern sie beaufsichtigt werden oder hinsichtlich der sicheren Verwendung des Gerätes unterwiesen wurden und die bestehenden Gefahren verstanden haben.
• Das Garagentor nur dann aktivieren, wenn Sie deutlich erkennen, dass sich keine Hindernisse im Bewegungsbereich des Tores befinden.
  Das Garagentor ständig im Auge behalten, bis es vollständig geschlossen ist. Den Bewegungsbereich des sich bewegenden Tores nicht durchlaufen oder durchfahren.
• Nicht unter einem angehaltenen, teilweise geöffneten Tor hindurchlaufen.
  · Das sich bewegende Tor beobachten und Personen fernhalten, bis das Tor vollständig geöffnet oder geschlossen ist.
• Aufgrund der Fernbedienung kann sich das Tor unerwartet in Bewegung setzen. Den Bewegungsbereich eines sich bewegenden Tores nicht durchlaufen oder durchfahren.
• Falls möglich, die Notentriegelung nur verwenden, wenn das Garagentor geschlossen ist. Ansonsten sicherstellen, dass sich keine Personen oder Hindernisse in der Garagentoreinfahrt befinden. Schwache oder

gebrochene Federn oder ein nicht ausbalanciertes Tor können dazu führen, dass ein offenes Tor sehr schnell und unkontrolliert zufährt.

• Niemals das Garagentor durch Ziehen an der Notentriegelung öffnen oder schließen. Wenn sich der Leinenknoten löst, können Sie stürzen.
• Die Anlage regelmäßig prüfen; insbesondere Kabel, Federn und Befestigungselemente auf Anzeichen von Verschleiß, Beschädigungen oder Ungleichgewicht kontrollieren. Nicht verwenden, wenn Reparaturen oder Einstellungen vorgenommen werden müssen, da eine fehlerhafte Montage oder ein falsch ausbalanciertes Tor Verletzungen verursachen können.
  · Das Sicherheitsrücklaufsystem muss einmal im Monat und nach jeder Einstellung getestet werden. Das Garagentor muss bei Kontakt mit Gegenständen, die 5 cm über Bodenhöhe sind, zurückfahren.
  · Die Balance des Garagentors muss monatlich geprüft werden. Ein nicht richtig ausbalanciertes Tor fährt eventuell nicht zurück, wenn dies erforderlich ist, und kann somit zu schweren oder tödlichen Verletzungen führen.
• Sämtliche Reparaturen an Seilen, Feder- systemen oder Beschlägen müssen von einem ausgebildeten Türsystemmonteur vorgenommen werden.
• Jedes Stahldrahtseil muss einen Sicherheitsfaktor von mindestens 6 aufweisen (Mindestbruchlast/statische Traglast eines Seils).
  Seiltrommeln müssen einen Teilkreisdurchmesser aufweisen, der mindestens 20-mal so groß wie der Seildurchmesser ist.
  · Vor Reparaturarbeiten oder dem Entfernen von Abdeckungen den Garagentorantrieb grundsätzlich vom Stromnetz trennen.
• Bei Bedarf den autorisierten Kundendienst anrufen.

WICHTIGE SICHERHEITSHINWEISE

• Alle Sicherheits- und Gefahrenschilder müssen in vollständig lesbarem Zustand gehalten werden.
  Das Schild mit der Warnung vor Einklemmen dauerhaft an einer auffälligen Stelle oder in der Nähe von fest installierten Bedienelementen anbringen.
• Der Garagentorantrieb darf nicht für Garagentore mit Schlupftür verwendet werden.
• Der Garagentorantrieb darf nicht bei Toren verwendet werden, welche mit Öffnungen mit einem Durchmesser von über 50 mm versehen sind oder Kanten oder hervorstehende Teile aufweisen, welche ergriffen oder bestiegen werden können.

Wichtige Montageanweisungen

• Den Garagentorantrieb nur an einem fachgerecht ausbalancierten und geschmierten Garagentor montieren.
• Alle am Garagentor befestigten Verriegelungsmechanismen außer Betrieb setzen.
• Der Antrieb ist für die Montage mindestens 2,5 m über dem Boden oder einer anderen Zugangsebene vorgesehen.

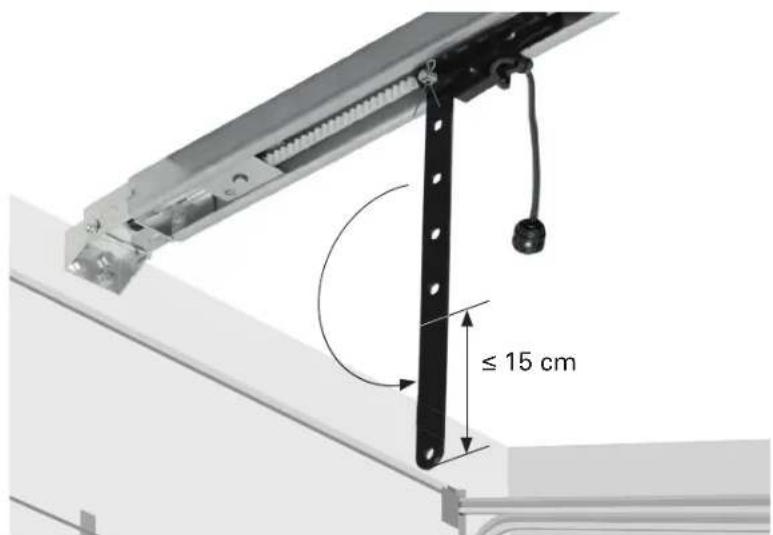

• Das Betätigungselement für die manuelle Entriegelung in einer Höhe von weniger als 1,8 m montieren. Tragbare Betätigungselemente in unmittelbarer Nähe des Garagentors aufbewahren.
• Den Garagentorantrieb auf keinen Fall ans Stromnetz anschließen, bevor die Anleitung dazu auffordert.
  · Das Schild bezüglich der manuellen Entriegelung in der Nähe des zugehörigen Betätigungselementes dauerhaft anbringen.
• Während der Montage und Wartung des Garagentorantriebs niemals Uhren, Ringe oder lose Kleidung tragen. Diese könnten vom Mechanismus des Garagentorantriebs erfasst werden.

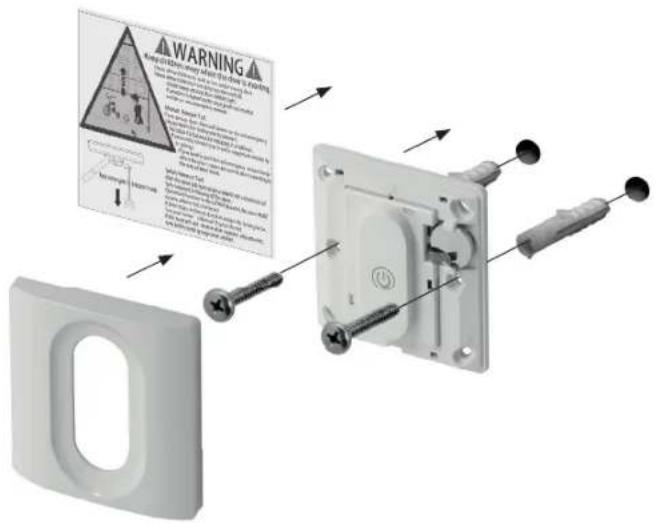

· Den Wandtaster für das Garagentor

· in Sichtweite des Garagentors
· außerhalb der Reichweite von Kindern in einer Höhe von mindestens 1,5 m
· außerhalb der Reichweite beweglicher Teile des Garagentors montieren.

· Das Warnschild gegen Einklemmen an der Wand neben dem Wandtaster für das Garagentor anbringen.

· Das Schild für den Test der manuellen/Sicherheitsentriegelung gut sichtbar innen am Garagentor anbringen.

- Nach Abschluss der Montage das Sicherheitsrücklaufsystem testen.

- Um schwere oder tödliche Verletzungen durch Stromschlag zu vermeiden, vor Service- oder Wartungsarbeiten die Netz- oder Batteriestromversorgung unterbrechen.

· Vorsicht! Mangelnde Wartung kann die Betriebssicherheit beeinträchtigen.

Verwendung von Akkus

· Vor dem Entsorgen des Gerätes muss der Akku entfernt werden.
· VORSICHT! Wenn die Batterien nicht fachgerecht ersetzt werden, besteht Explosionsgefahr. Nur mit Batterien des gleichen Typs ersetzen. Auf richtige Polarität achten.
- Batterien (Batteriepackung oder eingelegte Batterien) keiner übermäßigen Hitze durch Sonneneinstrahlung, Feuer usw. aussetzen. Batterien vor mechanischen Erschütterungen schützen. Trocken und sauber halten. Außerhalb der Reichweite der Kinder aufbewahren.

- Batterien nicht öffnen, auseinandernehmen, aufschneiden oder kurzschließen. Alte und neue Batterien nicht zusammen verwenden.

- Die Sicherheits- und andere Hinweise auf der Batterie oder deren Verpackung beachten.

· Auslaufende Batterien entnehmen und das Batteriefach gründlich reinigen. Haut- und Augenkontakt vermeiden.

· Die Batterie nicht einnehmen - Verätzungsgefahr.

- Falls der Verdacht besteht, dass Batterien verschluckt oder anderweitig in den Körper eingebracht worden sind, sofort einen Arzt aufsuchen.

Konformitäts- erklärung

CE Wir erklären, dass das unter Technische Daten beschriebene Produkt:

Garagentorantrieb C800

hergestellt für:

HORNBACH Baumarkt AG

Hornbachstraße 11

76879 Bornheim / Germany

in der Ausführung folgenden Richtlinien entspricht:

Maschinenrichtlinie 2006/42/EG

RED-Richtlinie 2014/53/EU

und folgenden anwendbaren harmonisierten Normen entspricht:

EN 60335-2-95:2015/A1:2015

EN 60335-1:2012/A13:2017

EN 62233:2008

AfPS GS 2014:01 PAK

EN 13241:2003/A2:2016

EN 12635:2015

EN 12453:2017

EN ISO 12100:2010

EN 55014-1:2017

EN 55014-2:2015

EN 55015:2013/A1:2015

EN 61547:2009

EN 61000-3-2:2014

EN 61000-3-3:2013

Entwurf ETSI EN 301 489-1 V2.2.0:2017

Endentwurf ETSI EN 301 489-3 V2.1.1:2017

EN 62479:2010

Spektrum (Art. 3(2)): EN 300 220-2 V3.1.1:2017

Der Garagentorantrieb darf erst dann in Betrieb genommen werden, wenn die Übereinstimmung des Garagentorsystems mit den Anforderungen der Richtlinien EN 12453, EN 13241 und 2006/42/EG bestätigt ist.

ppa. Andrew Jack

Andreas Back

Leitung Qualitätsmanagement, Umwelt & CSR

Bevollmächtigter für die Zusammenstellung der technischenUnterlagen

Bornheim, der 12.08.2018

HORNBACH Baumarkt AG

Hornbachstraße 11

76879 Bornheim / Germany

Übersicht

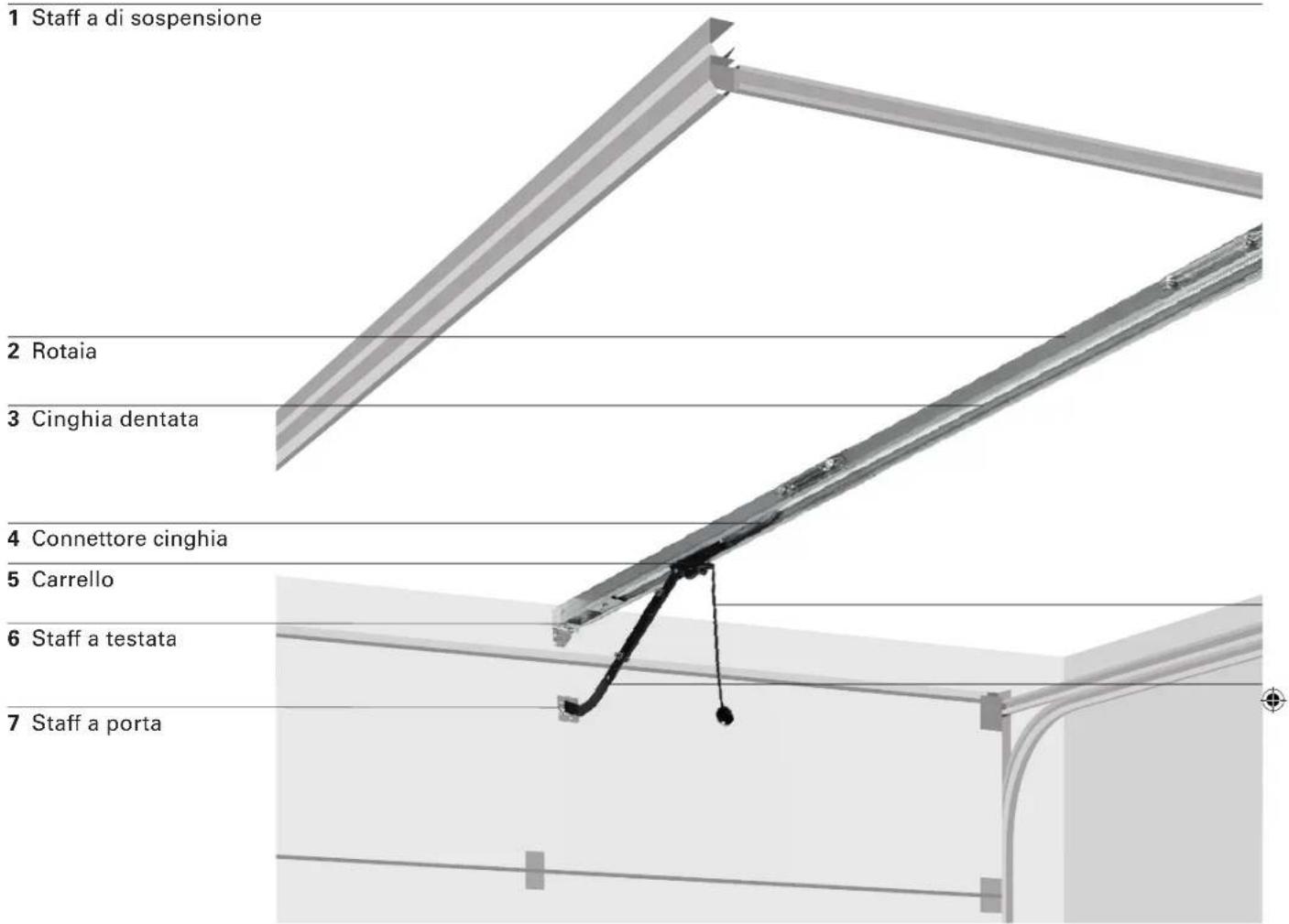

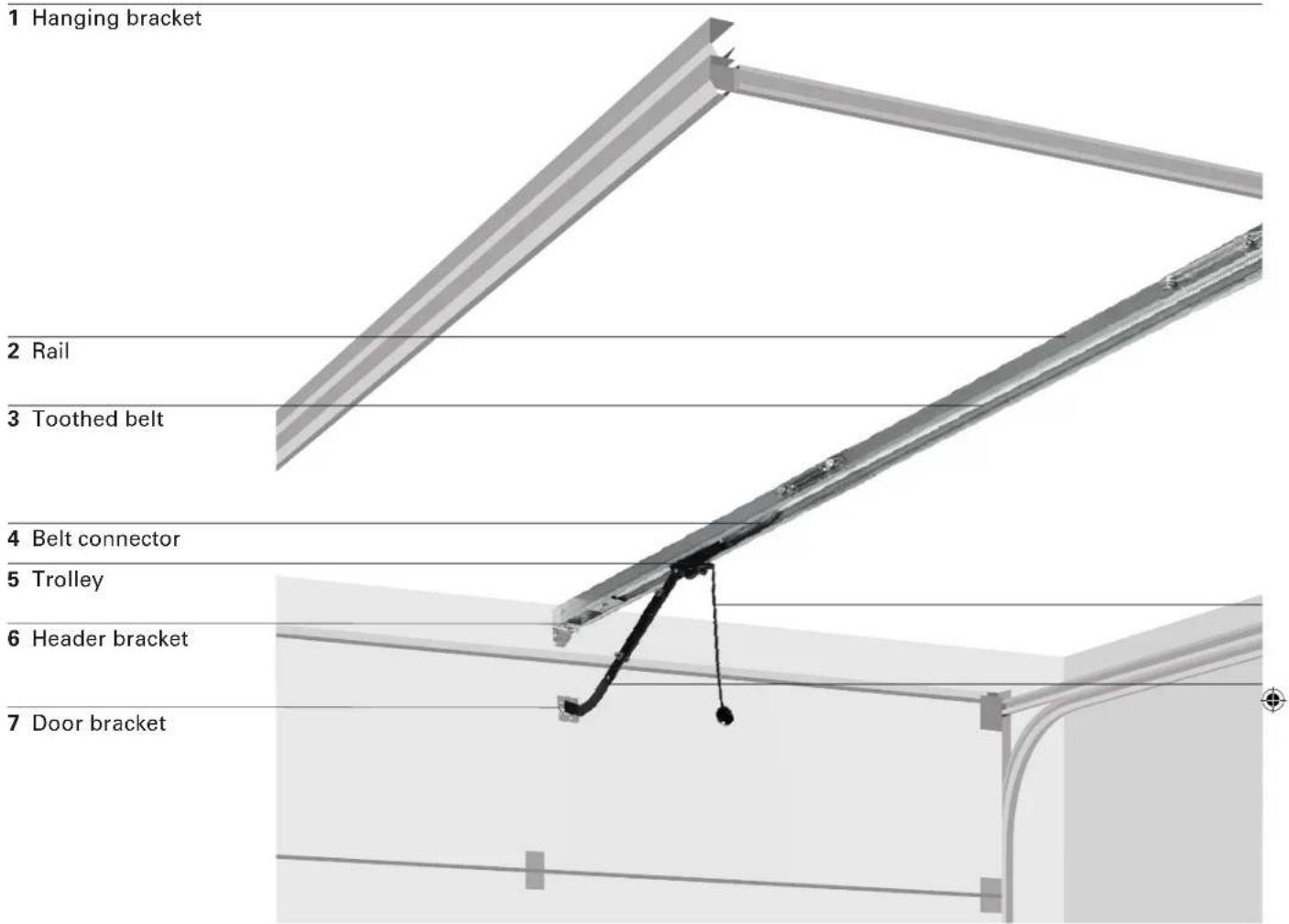

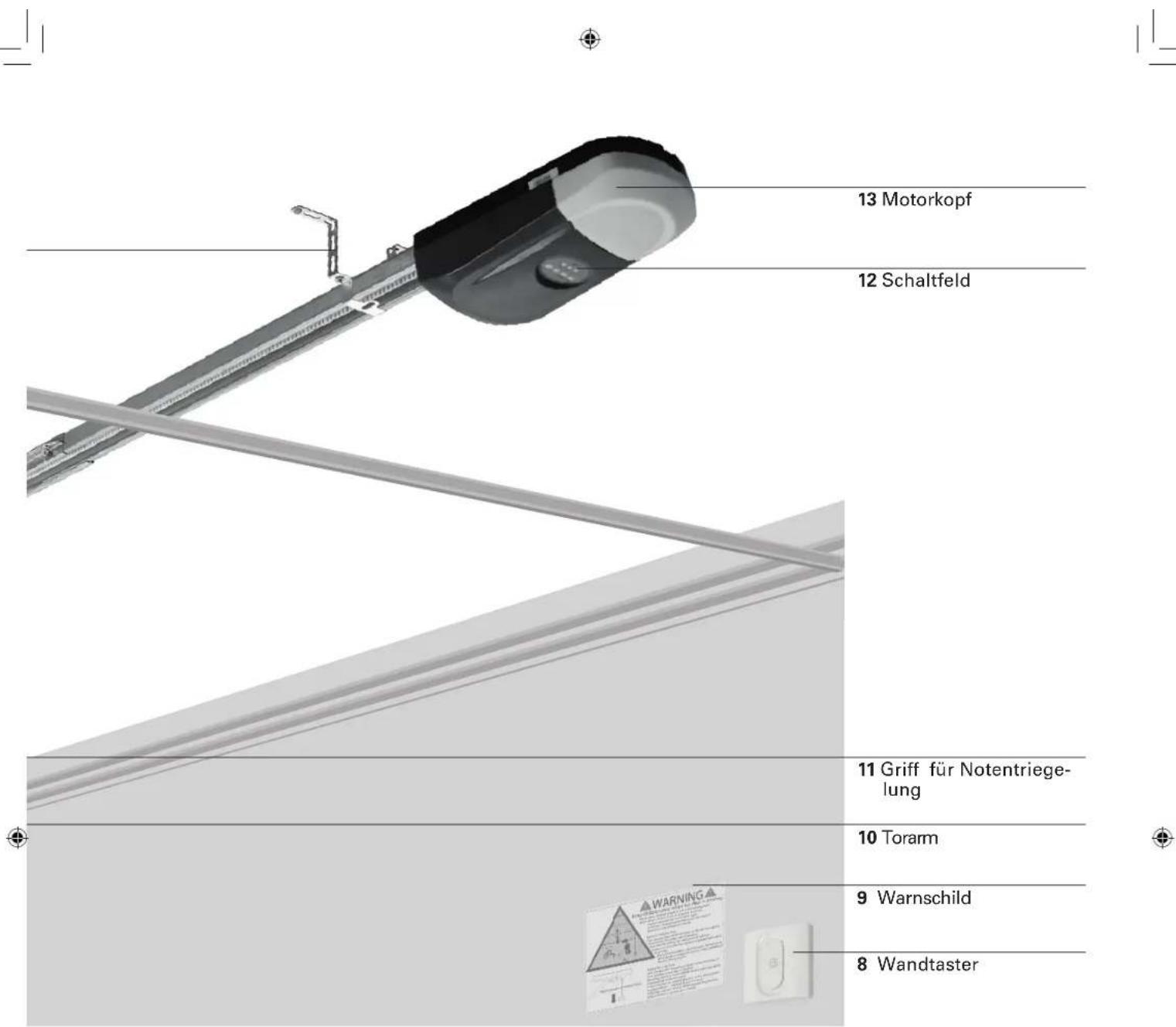

Bauteile

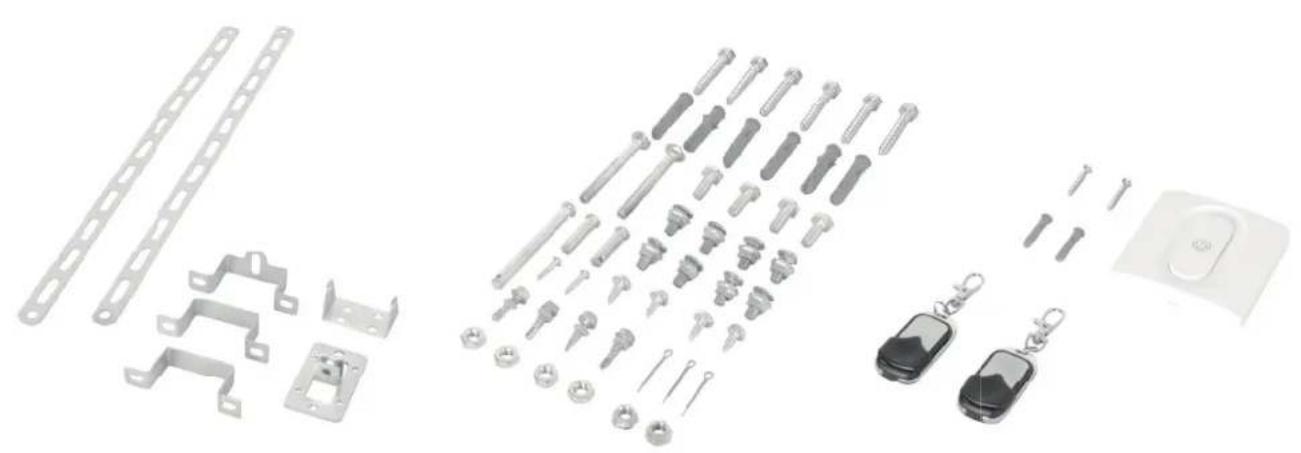

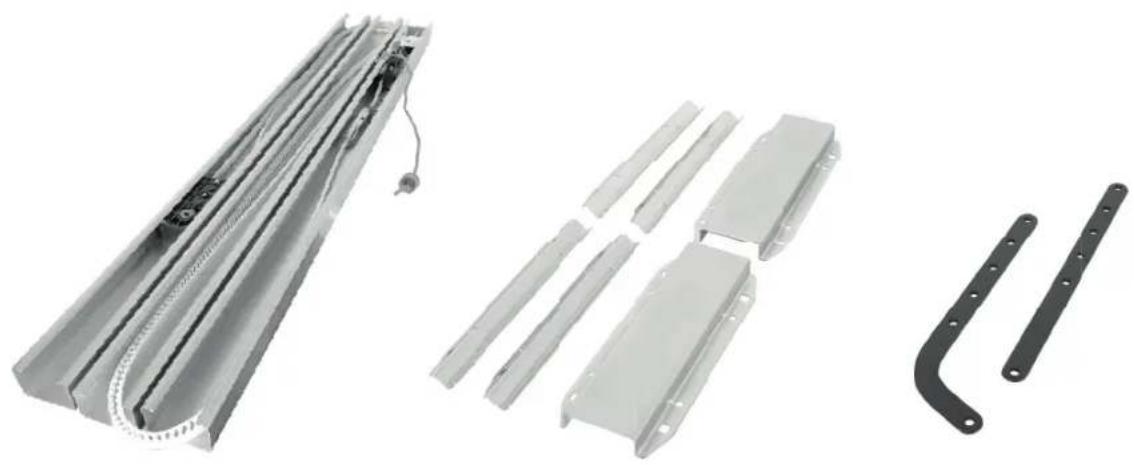

Lieferumfang

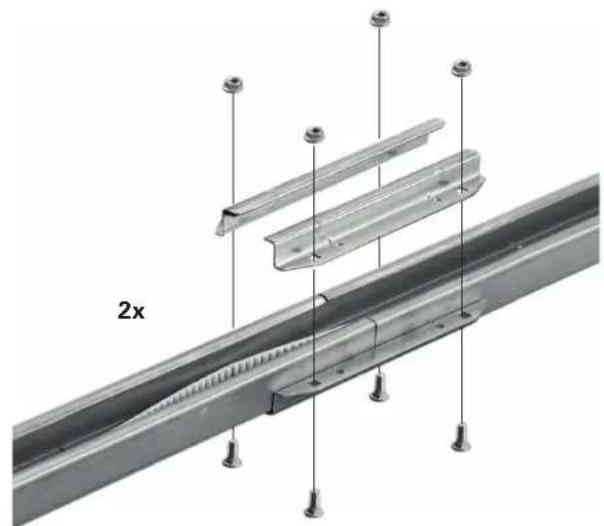

Schienensatz

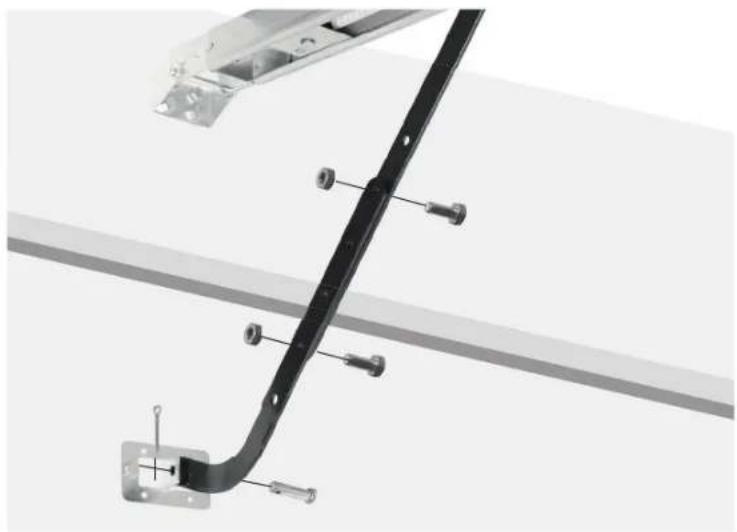

Schienenverbindungsstücke Torarm

Konsolen Schraubensatz Bedienelemente

Technische Daten

Garagentorantrieb

Nennspannung 220-240 V\~/ 50 Hz

Anschlußleistung 120 W

Standby-Leistungsaufnahme 6 W

Leuchtmittel LED, nicht vom Benutzer austauschbar

Schutzart IP 20

Schutzklasse II

Gewicht 4,2 kg

Temperaturbereich -20 bis +45 °C

Max. Zugkraft 800 N

Geschwindigkeit 0,15 m/s

LpA

Max. Dauerbetriebszeit

Lebensdauer Garagentorantrieb

<70 dB(A)

4 min

25.000 Zyklen

Geeignet für Garagentore, welche alle nachstehenden Anforderungen erfüllen:

Konstruktion

Sektionaltor mit horizontaler und vertikaler Lauf- schiene, gut ausbalanciert und mit Absturzsicherung ausgestattet

Max. Garagentorgröße

4880×2200mm

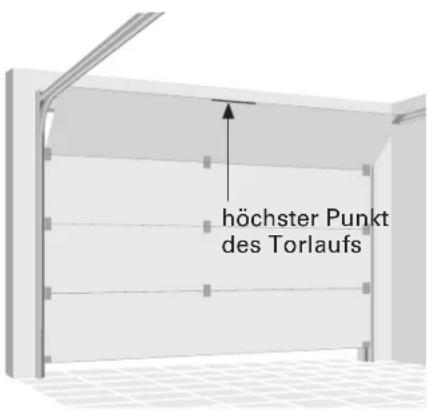

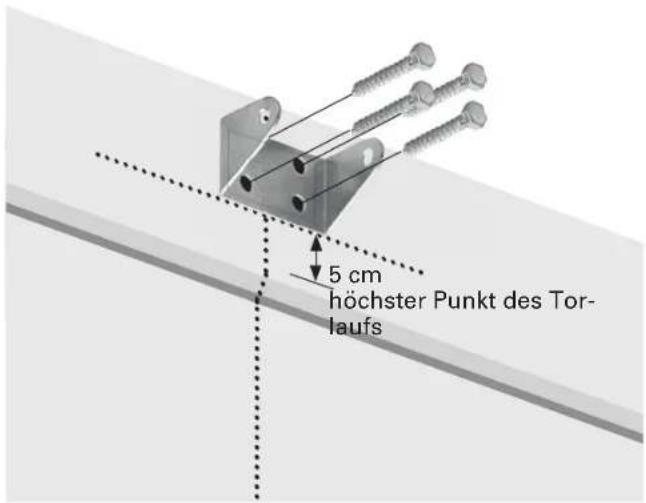

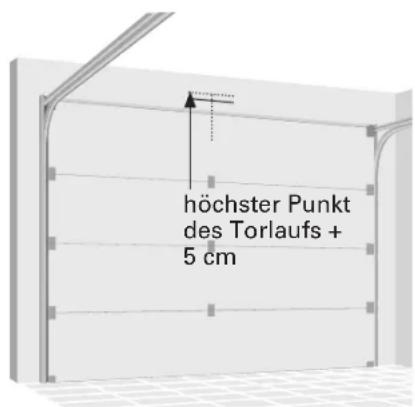

Mindestabstand zwischen Decke und höchstem Punkt des Torlaufs

150 mm

Wandtaster

Batterietyp

CR2032

Frequenzbereich 433,92 MHz ± 100 kHz

25 m

Funkreichweite unter Freifeldbedingungen

4 dBm

Max. Sendeleistung

Fernbedienung

Batterietyp

L828 (27A) 12V

Frequenzbereich 433,92 MHz ± 100 kHz

25 m

Funkreichweite unter Freifeldbedingungen

4 dBm

Max. Sendeleistung

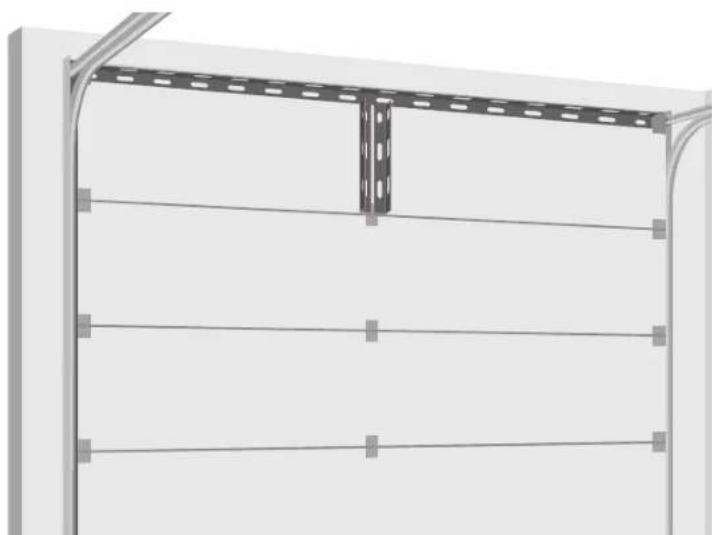

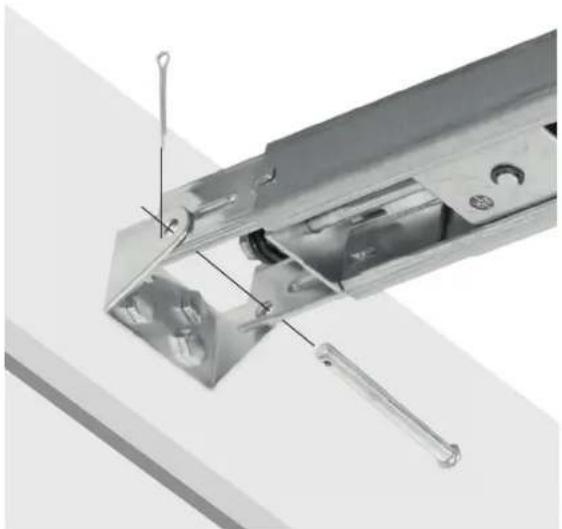

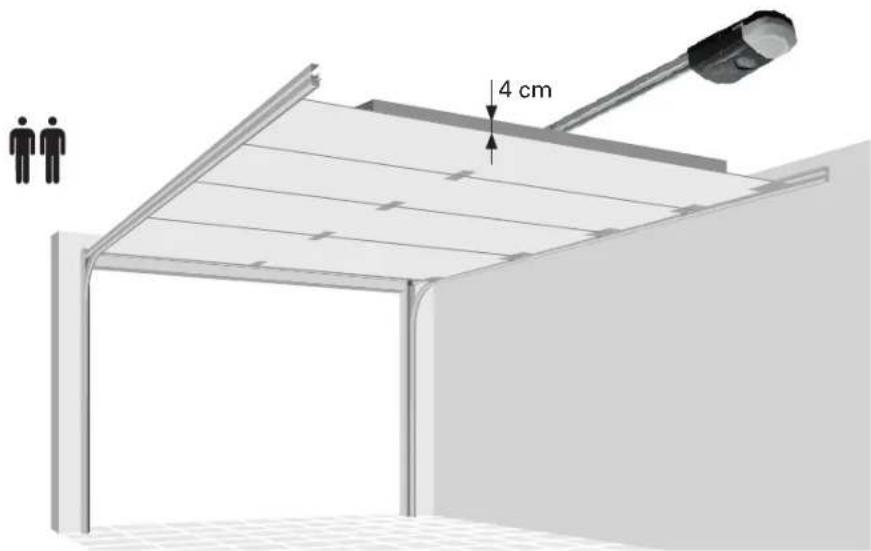

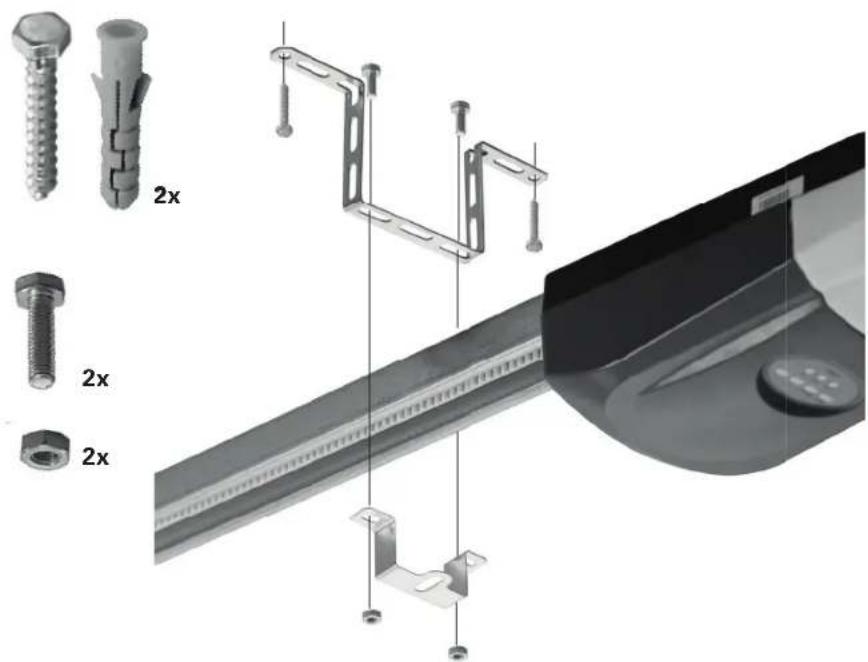

Montage

WARNUNG

Bei Zweifeln hinsichtlich der Tragfähigkeit der Montagestelle einen Fachmann zu Rate ziehen.

WARNUNG

Wichtige Sicherheitsanweisungen. Alle Anweisungen befolgen, da eine unsachgemäße Montage zu schweren Verletzungen führen kann.

• Vor Montage des Garagentorantriebs alle unnötigen Seile oder Ketten entfernen und für den Motorbetrieb nicht benötigte Vorrichtungen wie Schlösser deaktivieren.
• Vor Montage des Garagentorantriebs prüfen, ob das Tor in gutem mechanischen Zustand und richtig ausbalanciert ist und einwandfrei öffnet und schließt.
• Vor der Montage prüfen, ob die Wand oder Decke der Montagestelle über eine ausreichende Tragfähigkeit verfügt. Das richtige Befestigungsmaterial muss abhängig vom Wandtyp an der Montagestelle gewählt werden, um eine sichere Befestigung zu gewährleisten.
• Nach der Montage sicherstellen, dass der Mechanismus fachgerecht eingestellt ist, und dass bei Kontakt des Tors mit einem auf dem Boden platzierten, 50 mm hohen Gegenstand der Antrieb zurückfährt und der Gegenstand entfernt werden kann.
• Nach der Montage sicherstellen, dass keine Teile des Garagentors auf öffentliche Fußwege oder Straßen hinausragen.
• Nach der Montage sicherstellen, dass das Einklemmschutzsystem wie vorgesehen funktioniert.

WARNUNG

Um Gefahren während der Montage zu vermeiden, muss der Monteur in nachstehenden Bereichen über ausreichende Kenntnisse verfügen:

• Umgang mit Leitern und Gerüsten
- Beurteilung grundlegender Strukturen eines Gebäudes
• Umgang mit Werkzeug und Maschinen
- Handhabung und Montage von Anschlagmitteln
- Inbetriebnahme und Betrieb dieser Geräte

Wenn der Monteur nicht über alle Qualifikationen verfügt, einen Fachmann mit der Montage beauftragen.

WARNUNG

Elektroarbeiten und Reparaturen dürfen nur von Elektrofachkräften ausgeführt werden. Bei der Installation müssen die jeweiligen nationalen Installationsvorschriften eingehalten werden.

WARNUNG

Grundsätzlich einen ausgebildeten Torsystemtechniker zu Rate ziehen, wenn das Garagentor klemmt, steckenbleibt oder nicht richtig ausbalanciert ist. Ein nicht richtig ausbalanciertes Garagentor fährt möglicherweise nicht zurück, wenn dies erforderlich ist.

Niemals versuchen, das Garagentor, Torfedern, Seile, Rollen, Konsolen oder Beschläge zu lösen, zu bewegen oder einzustellen, da alle diese Teile unter extremer Spannung stehen.

Benötigtes Zubehör

Folgendes Zubehör (nicht im Lieferumfang) wird für die fachgerechte Montage des Garagentorantriebs benötigt:

• Wasserwaage
• Maßband
• Kreide oder Stift
  • Schraubenschlüssel
• Trittleiter
  • Schlagbohrmaschine
  • Geeignete Maueranker
  • Passender Bohrer für den Wandtyp an Montagestelle
  • Garagentorverstärkung (falls erforderlich)
• Latte (4 cm stark, etwas kürzer als die Garagentorbreite)
• Notentriegelungs-Set vom Garagentorhersteller (nur für Garagen ohne zweiten Eingang)

Vorbereitung

• Garagentore aus Fiberglas, Aluminium oder leichtem Stahl müssen vor Montage des Garagentorantriebs verstärkt werden. Für das Verstärkungs-Set wenden Sie sich bitte an den Garagentorhersteller. Das Verstärkungs-Set gemäß den Anweisungen des Herstellers montieren.
• Um Probleme bei der Montage zu vermeiden, den Garagentorantrieb erst dann in Betrieb setzen, wenn in der Anleitung dazu aufgefordert wird.
• Alle Schlösser des Garagentors deaktivieren. Andernfalls werden beim Betrieb des Garagentors Antrieb und Tor beschädigt. Der Garagentorantrieb verhindert, dass das Garagentor ohne die entsprechende Fernbedienung geöffnet wird. Falls Ihre Garage keinen zweiten Eingang hat, das Notentriegelungs-Set des Garagentorherstellers installieren, um bei Fehlfunktionen das Tor öffnen zu können.
• Vor Montage und Betrieb alle am Garagentor befestigten Seile entfernen, um Verwicklungen zu vermeiden.
• Für den Garagentorantrieb wird eine nahe gelegene Wandsteckdose benötigt, die den unter Technische Daten aufgeführten Anforderungen sowie allen örtlichen Bestimmungen entspricht. Die Steckdose muss frei zugänglich sein, um bei Bedarf die Stromversorgung des Garagentorantriebs unterbrechen zu können. Von einem Elektriker eine Steckdose installieren lassen, falls noch keine vorhanden ist.

1

Torbalance prüfen

Sicherstellen, dass das Garagentor frei beweglich und gut ausbalanciert ist. Das Garagentor zur Hälfte öff nen und loslassen. Ein gut ausbalanciertes Tor bleibt allein durch die Federkraft in dieser Position stehen. Falls das Garagentor nicht richtig ausbalanciert ist oder steckenbleibt, einen ausgebildeten Torsystemtechniker zu Rate ziehen.

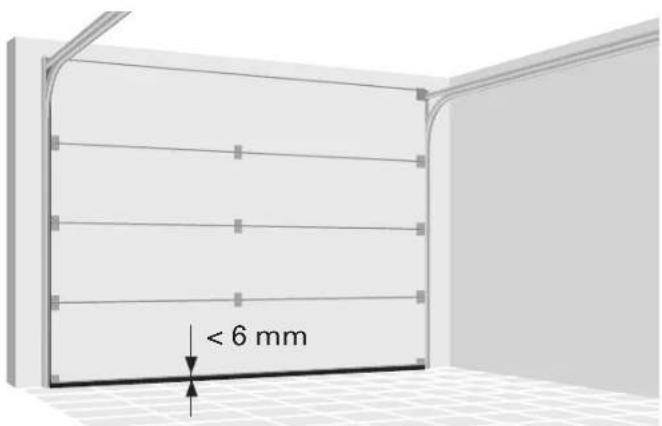

Sicherstellen, dass der Spalt zwischen geschlossenem Tor und Boden kleiner als 6 mm ist. Andernfalls funktioniert das Rücklaufsystem möglicherweise nicht richtig.

3

Schienemontage

Die drei Schienenteile mit den Verbindungsstücken verbinden. Sicherstellen, dass der Riemen nicht verdreht ist. Jede Verbindung mit vier Muttern und Flachrundschrauben M8x20 befestigen.

8x

Um Verletzungen durch Quetschungen zu vermeiden, bei der Montage der Schiene die Hände von den Verbindungen fernhalten.

4

Ritzelmontage

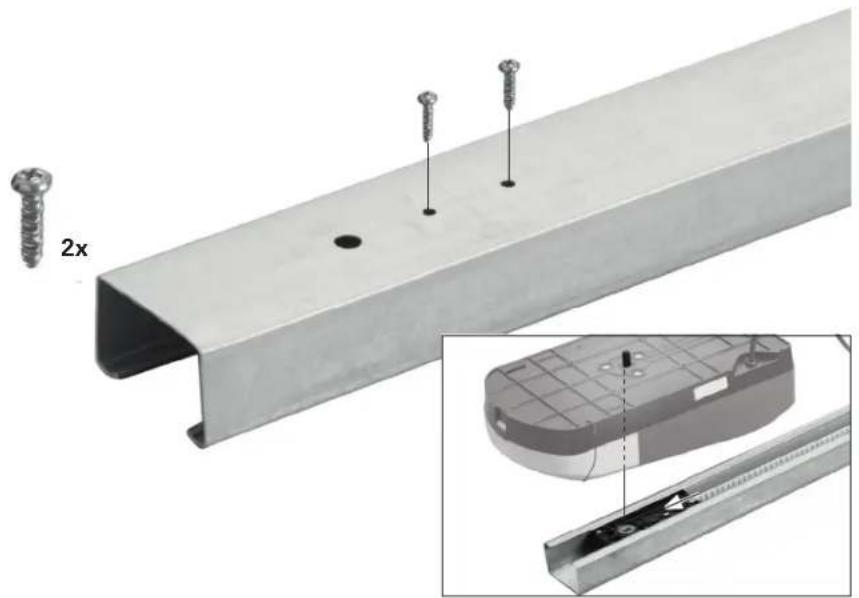

Die Schiene umdrehen. Die Bohrlöcher in der Ritzeleinheit unter die entsprechenden Löcher in der Schiene bringen, und die Ritzeleinheit mit den zwei Kreuzschlitzschrauben M5x20 befestigen.

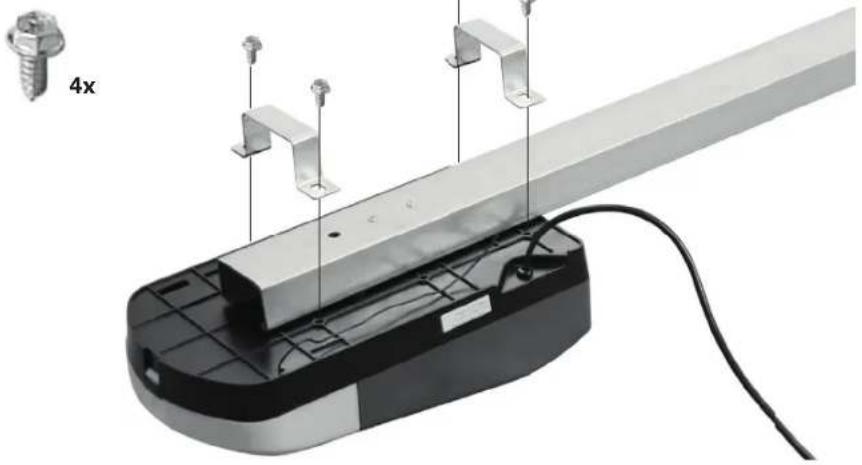

Den Motorkopf mit der Schiene verbinden. Die Welle des Motorkopfes in die Ritzeleinheit einrücken. Die zwei Befestigungsbügel auf die Bohrungen im Motorkopf ausrichten. Die Befestigungsbügel mit Hilfe der vier gewindeschneidenden Schrauben M6x16 befestigen. Andere Schrauben können den Garagentorantrieb schwer beschädigen.

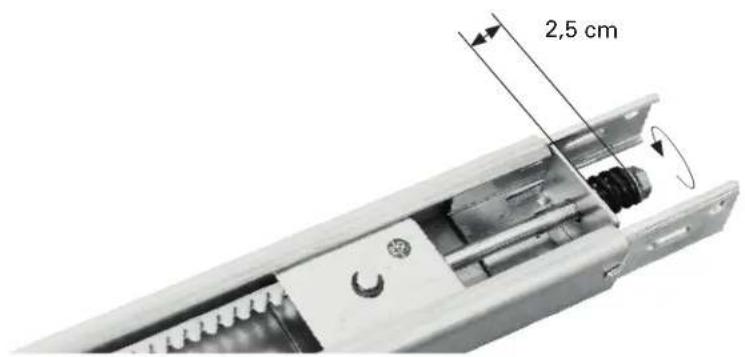

Spannen des Zahnriemens

Den Zahnriemen durch Drehen der Spannmutter nach rechts spannen, bis die Feder auf 2,5 cm gedehnt ist. Den Zahnriemen nicht überspannen.

7

Sturzhalterung montieren

Die Sturzhalterung muss mittig über dem Garagentor montiert werden. Falls dies nicht möglich ist, kann die Sturzhalterung auch bis zu 1 m rechts oder links von der Mitte angebracht werden.

Bei sehr geringem Kopfspiel kann die Sturzhalterung bündig an der Decke montiert werden.

WARNUNG

Um mögliche schwere oder gar tödliche Verletzungen zu vermeiden:
- Eine Montagestelle wählen, hinter welcher sich keine Rohre oder Kabel befinden.
- Die Sturzhalterung muss starr an einem tragenden Bauelement am Torsturz oder an der Decke befestigt werden, da das Garagentor sonst möglicherweise nicht zurückfährt, wenn dies erforderlich ist. Die Sturzhalterung nicht an einer Trockenbauwand montieren.
- Falls die Befestigung oder das tragende Element an Mauerwerk montiert werden, müssen Betonanker verwendet werden.
- Niemals versuchen, das Garagentor, Federn, Seile, Rollen, Konsolen oder Beschläge zu lösen, zu bewegen oder einzustellen, da alle diese Teile unter extremer Spannung stehen.

8

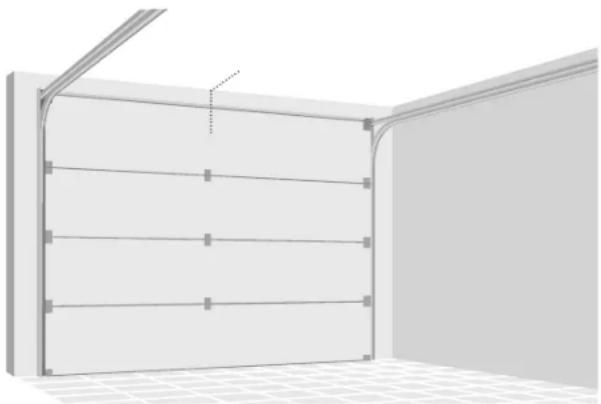

Waagerechte Ausrichtung

Das Garagentor schließen und die vertikale Mittellinie des Garagentors von innen markieren. Die Linie bis zum Sturz über dem Tor verlängern. Für die Deckenmontage die Linie bis zur Decke verlängern.

Vertikale Ausrichtung für Wandmontage

Das Garagentor bis zum höchsten Punkt des Torlaufs öffnen. Eine horizontale Linie auf dem Torsturz am höchsten Punkt des Torlaufs plus 5 cm markieren

10a

Wandmontage

Die Sturzhalterung mit den Seiten nach oben zeigend montieren. Die Halterung wie abgebildet mit der Unterkante auf der horizontalen Linie zentrieren.

Die Befestigungslöcher markieren und bohren. Die Halterung mit geeigneten Dübeln und Schrauben montieren.

10b

Deckenmontage

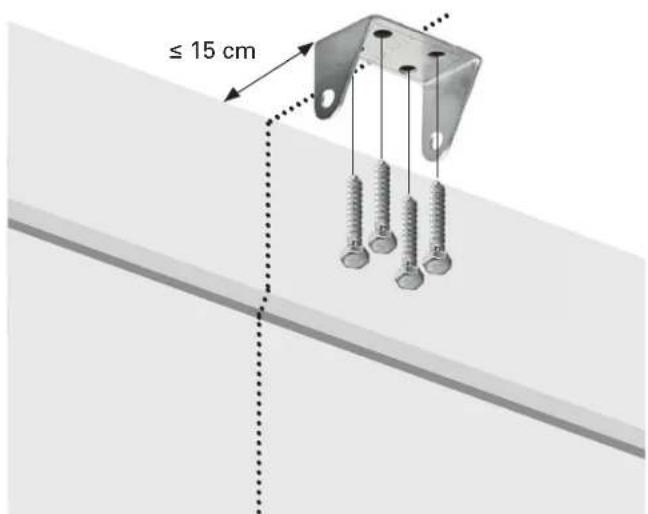

Die Sturzhalterung nicht mehr als 15 cm von der Wand entfernt auf der Markierung zentrieren.

Die Befestigungslöcher markieren und bohren. Die Halterung mit geeigneten Dübeln und Schrauben montieren.

11

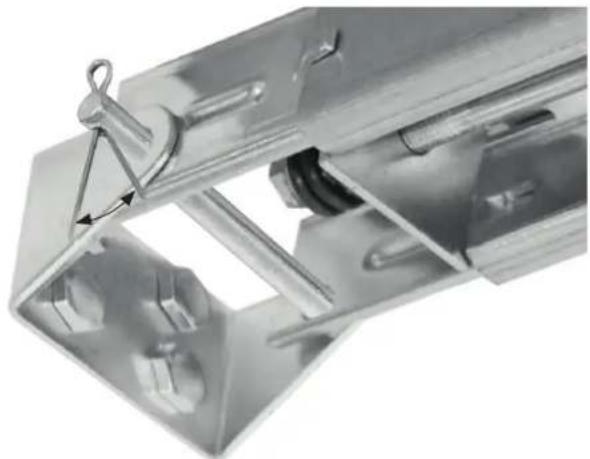

Die Schiene an der Sturzhalterungbefestigen

Die Bohrungen in der Schiene und der Halterung aufeinander ausrichten, und den Bolzen einstecken.

Den Bolzen mit einem Splint sichern.

1x

Die Splintenden aufbiegen, um den Splint gegen Herausfallen zu sichern.

Die Schiene am Motorende bis zur Decke anheben. Das Garagentor vollständig öff nen. Eine Latte (ca. 4 cm stark) auf das obere Ende des Garagentors legen, und die Schiene darauf abstützen.

14

Einhängen des Garagentorantriebs

Den Bügel entsprechend dem Abstand zwischen dem Garagentorantrieb und der Decke zurechtbiegen.

Die Befestigungslöcher markieren und bohren. Die Halterung mit geeigneten Dübeln und Schrauben montieren.

Die Schiene mit der U-Halterung am Bügel montieren.

Die Latte vom Garagentor entnehmen.

WARNUNG

Um mögliche schwere oder gar tödliche Verletzungen zu vermeiden:

• Eine Montagestelle wählen, hinter welcher sich keine Rohre oder Kabel befin den.
• Die Halterung muss starr an einem tragenden Bauelement an der Decke befestigt werden, da das Garagentor sonst möglicherweise nicht zurückfährt, wenn dies erforderlich ist. Die Halterung nicht an einer Trockenbauwand montieren.
• Falls die Befestigung oder das tragende Element an Mauerwerk montiert werden, müssen Betonanker verwendet werden.

Garagentore aus Fiberglas, Aluminium oder leichtem Stahl müssen vor Montage der Torbefestigung verstärkt werden.

Sie können Ihr Garagentor auf eigene Gefahr mit U-förmigen Streben verstärken. Die horizontale Verstärkung sollte mindestens so lang sein, dass sie an zwei vertikalen Trägern befestigt werden kann. Eine vertikale Verstärkung sollte die Höhe der oberen Sektion abdecken

Montage der Torbefestigung

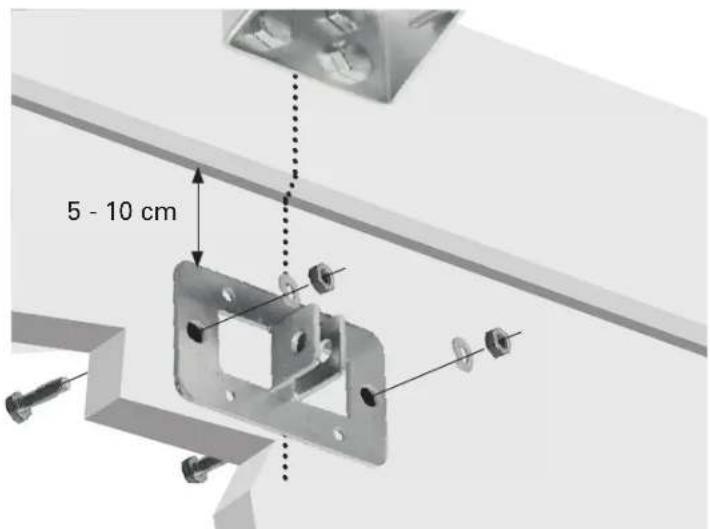

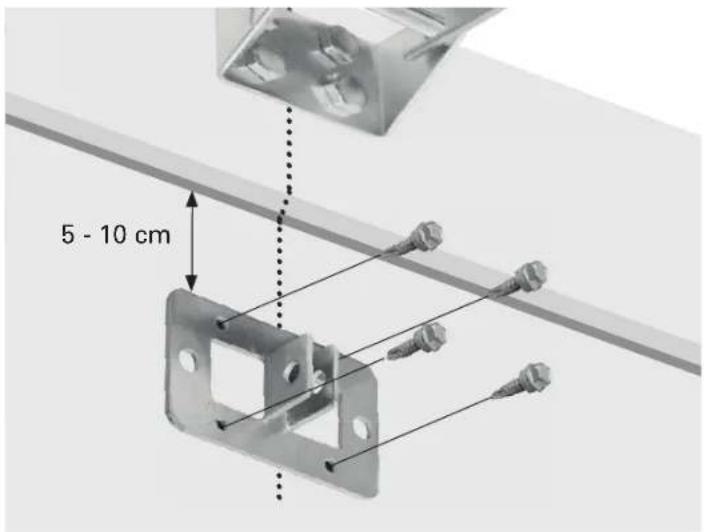

Die Oberkante der Befestigung 5-10 cm unter der Oberkante des Garagentors oder direkt unter einem tragenden Element im oberen Torbereich positionieren.

Befestigungslöcher bohren und Halterung mit 4 selbstschneidenden Schrauben montieren.

4x

16b

Alternativ Maschinenschrauben, Sicherungsscheiben und Muttern (nicht im Lieferumfang) verwenden.

17

Den Laufwagen durch Ziehen am Griff der Notentriegelung entriegeln.

Den geraden Torarm mit einem der kurzen Bolzen am Laufwagen anbringen.

Den Bolzen mit einem Splint sichern.

Die Splintenden aufbiegen, um den Splint gegen Herausfallen zu sichern.

Den gebogenen Torarm mit dem zweiten kurzen Bolzen an der Torbefestigung anbringen.

Den Bolzen mit einem Splint sichern.

Die Splintenden aufbiegen, um den Splint gegen Herausfallen zu sichern.

Die Arme mit den Schrauben und Muttern verbinden. Dabei die Löcher mit dem größtmöglichen Abstand wählen, um die Steifheit des Torarms zu erhöhen.

Falls die Löcher im gebogenen und geraden Torarm nicht fl uchten, den geraden Torarm umdrehen.

Weiter mit Schritt 18. Falls erforderlich, kann der gerade Arm am massiven Ende um bis zu 15 cm gekürzt werden.

20

Den Laufwagen A am Griff der Notentriegelung über den Riemenverbinder B ziehen, sodass er einrastet.

VORSICHT

Falls Ihre Garage keinen zweiten Eingang hat, das Notentriegelungs-Set des Garagentorherstellers installieren, um bei Fehlfunktionen das Tor öff nen zu können.

21

Die Blende entfernen. Eine Montagestelle in Sichtweite des Garagentors wählen, hinter welcher sich keine Rohre oder Kabel befinden. Die Befestigungslöcher markieren und bohren. Den Wandtaster mit den Dübeln und Schrauben befestigen.

Das Warnschild gegen Einklemmen an der Wand neben dem Wandtaster für das Garagentor anbringen.

Den Garagentorantrieb an eine geeignete Steckdose anschließen (siehe Technische Daten). Sicherstellen, dass das Kabel kein Hindernis für das Garagentor, Fahrzeuge oder Personen darstellt.

Programmiertasten am Motorkopf:

• (Abwärtstaste) 1
• (Aufwärtstaste) 2
  Einstelltaste 3
  Code-Taste 4

2

Programmieren des Torlaufs

1.

Die Einstelltaste gedrückt halten, bis die LED 2 dauerhaft leuchtet.

2.

Die Taste + (Aufwärtstaste) gedrückt halten, bis das Garagentor in der gewünschten oberen Position ist. LED 2 blinkt. Um Schäden an Fahrzeugen zu vermeiden, sicherstellen, dass das Garagentor vollständig geöff net ist.

3.

Sobald das Garagentor in der gewünschten oberen Postion ist, die Einstelltaste gedrückt halten, bis die LED 3 dauerhaft leuchtet.

4.

Die Taste - (Abwärtstaste) gedrückt halten, bis das Garagentor in der gewünschten unteren Position ist.

5.

Sobald das Garagentor in der gewünschten unteren Postion ist, die Einstelltaste gedrückt halten, bis die LED erlischt.

Fernbedienung koppeln

LED-Leuchte 1

Taste 1 2

Taste 2 3

Betätigungstaste 4

1.

Die Code-Taste drücken, bis die LED 1 dauerhaft leuchtet

2.

Innerhalb von 10 Sekunden Taste 1 oder 2 der Fernbedienung drücken, oder den Wandtaster betätigen.

3.

Nochmals dieselbe Taste betätigen. LED 1 blinkt und erlischt. Die Schritte 1. bis 3. wiederholen, um maximal 10 Fernbedienungen zu koppeln.

Fernbedienung

Wandtaster

Testen des Sicherheitsrücklaufsystems

WARNUNG

Ohne ein fachgerecht montiertes Sicherheitsrücklaufsystem können Personen (insbesondere kleine Kinder) durch ein schließendes Garagentor schwer oder sogar tödlich verletzt werden. Eine fehlerhafte Einstellung der Garagentorendlagen beeinträchtigt die korrekte Funktionsweise des Sicherheitsrücklaufsystems.

Das Sicherheitsrücklaufsystem MUSS mindestens einmal monatlich getestet werden.

- Das Sicherheitsrücklaufsystem muss nach jeder vorgenommenen Einstellung getestet werden.

1.2.

1. Bei vollständig geöff netem Garagentor ein Brett mit einer Stärke von 5 cm mittig in die Garageneinfahrt legen. 2.

Die Taste auf der Fernbedienung betätigen. Beim Schließen MUSS das Garagentor zurückfahren, sobald es das Brett berührt.

Andernfalls den Garagentor- antrieb nicht mehr verwenden. Stattdessen zwecks Reparatur professionelle Hilfe in Anspruch nehmen.

Bedienung

WARNUNG

Alle Warnhinweise und Anweisungen lesen und befolgen.

Fernbedienungen immer außerhalb der Reichweite von Kindern aufbewahren.

Das Garagentor nur dann aktivieren, wenn Sie deutlich erkennen, dass sich keine Hindernisse im Bewegungsbereich des Tores befi nden.

Das Garagentor ständig im Auge behalten, bis es vollständig geschlossen ist. Sicherstellen, dass niemand den Bereich des sich bewegenden Tores durchquert.

Sicherstellen, dass niemand unter einem angehaltenen, teilweise geöff neten Tor hindurchläuft.

Falls möglich, die Notentriegelung nur verwenden, wenn das Garagentor geschlossen ist.

Falls Sie bei off enem Garagentor den roten Griff der Notentriegelung ziehen müssen, sicherstellen, dass niemand im Bewegungsbereich des Tores steht.

Schwache oder gebrochene Federn oder ein nicht ausbalanciertes Tor können dazu führen, dass ein offenes Tor sehr schnell und unkontrolliert zufährt.

Niemals das Garagentor durch Ziehen an der Notentriegelung öff nen oder schließen. Wenn sich der Leinenknoten löst, können Sie stürzen.

Aufgrund der Fernbedienung kann sich das Tor unerwartet in Bewegung setzen. Sicherstellen, dass niemand den Bereich des sich bewegenden Tores durchquert.

• Den Wandtaster oder die Fernbedienungstaste betätigen, um den Garagentorantrieb zu starten. Das Tor bewegt sich immer in entgegengesetzter Richtung des vorigen Laufs.
• Das Garagentor hält an, sobald es vollständig geöff net oder geschlossen ist.
• Alternativ kann die Bewegung durch nochmaliges Betätigen der Fernbedienungstaste angehalten werden.
• Bei erneutem Start bewegt sich das Tor in entgegengesetzter Richtung.

Wartung

WARNUNG

Vor Reparaturarbeiten oder dem Entfernen von Abdeckungen den Garagentorantrieb grundsätzlich vom Stromnetz trennen.

Sämtliche Reparaturen an Seilen, Federpaketen oder Beschlägen müssen von einem ausgebildeten Torsystemmonteur vorgenommen werden.

WARNUNG

Regelmäßig den manuellen Entriegelungstest sowie den Sicherheitsrücklauftest durchführen. Das Garagentor gemäß zugehöriger Betriebsanleitung warten. Mangelnde Wartung kann die Betriebssicherheit beeinträchtigen.

- Sicherstellen, dass das Warnschild ordungsgemäß angebracht und vollständig lesbar ist.

Wartungsarbeiten durch den Betreiber

• Beschädigungen oder Verschleiß am Torsystem dürfen nur von qualifizierten und ausgebildeten Fachleuten behoben werden.
• Um einen fehlerfreien Betrieb zu gewährleisten, muss das Garagentorsystem regelmäßig inspiziert und bei Bedarf repariert werden. Vor dem Beginn von Arbeiten am Torsystem den Antrieb grundsätzlich vom Stromnetz trennen.
• Die Sicherheitseinrichtungen regelmäßig - mindestens alle sechs Monate - auf einwandfreie Funktion kontrollieren.
• Den Sicherheitsentriegelungstest einmal im Monat durchführen (siehe "Testen des Sicherheitsrücklaufsystems").
• Alle beweglichen Teile des Tor- und Torantriebsystems kontrollieren.
• Das Torsystem auf Anzeichen von Beschädigungen oder Verschleiß prüfen.
• Das Garagentor manuell bewegen, um zu prüfen, ob das Tor leichtgängig läuft.
• Alle Stromversorgungskabel auf Anzeichen von Beschädigungen kontrollieren.

Monatliche Wartung

Testen der manuellen Entriegelung

WARNUNG

Ein unausbalanciertes Garagentor kann herunterfallen, sobald es entriegelt wird. Während des Tests die Einfahrt freihalten.

• Das Garagentor schließen, dann den roten Griff der Notentriegelung nach unten ziehen. Der Laufwagen wird entriegelt.
• Zum Testen der Torbalance das Tor zur Hälfte öffnen und loslassen. Ein ausbalanciertes Tor verbleibt allein durch die Federn gestützt in Position. Falls das Tor nach unten fährt, einen Garagentorservice zu Rate ziehen.

Testen des Sicherheitsrücklaufs

• Bei vollständig geöffnetem Garagentor ein Brett mit einer Stärke von 5 cm mittig in die Garageneinfahrt legen.
• Das sich schließende Tor muss zurückfahren, sobald es das Brett berührt. Falls das Tor auf dem Hindernis stehen bleibt, einen Garagentorservice zu Rate ziehen.

Reinigung

• Falls der Garagentorantrieb oder die Bedienelemente gereinigt werden müssen, diese mit einer Bürste oder einem weichen, feuchten Tuch abwischen. Ein mildes Reinigungsmittel kann verwendet werden, jedoch kein Alkohol, Benzin oder andere Reinigungsmittel.
• Auf keinen Fall ätzende Reinigungsmittel zum Reinigen von Kunststoffteilen verwenden.

Batteriewechsel Wandtaster

Die Abdeckung durch Einführen eines kleinen Schraubendrehers in den Spalt am Boden des Deckels entfernen. Eine neue Batterie (Typ C2032) einsetzen (+ nach außen) und den Deckel wieder schließen.

Batteriewechsel Fernbedienung

Die drei kleinen Schrauben an der Rückseite der Fernbedienung lösen, den Deckel abnehmen und eine neue Batterie (Typ L828) einsetzen. Bitte auf richtige Polarität achten. Den Deckel wieder montieren.

Löschen von Fern- bedienungen

1.

Die Code-Taste gedrückt halten. Die LED 1 leuchtet auf. 2.

Die Taste loslassen, sobald die LED 1 erlischt. Alle Fernbedienungen sind nun gelöscht. Dies kann erforderlich sein, wenn eine Fernbedienung verloren geht. 3.

Um die Fernbedienungen wieder zu koppeln, siehe Kapitel "Programmierung", Abschnitt 3).

1.2.

Fehlerbehebung
PROBLEM URSACHE LÖSUNG

Garagentor öffnet nicht	Tor verschlossen	Vor Betrieb des Garagentorantriebs alle Schlösser entfernen
	Fernbedienung nicht gekoppelt (mit anderer Fernbedienung prüfen)	Fernbedienung näher an den Garagentorantrieb haltenBatterie ersetzen (siehe Abschnitt "Batteriewechsel")Fernbedienung koppeln (siehe Abschnitt "Programmierung")Fernbedienung ersetzen
	Tor bleibt stecken (nach Ziehen der Notentriegelung lässt sich das Tor möglicherweise nur mit großem Kraftaufwand öffnen)	Das Garagentor von einem ausgebildeten Torsystemtechniker warten lassen.
	Stromanschluss gestört Garagentorantrieb an einer geeigneten, stromführenden Steckdose anschließenSteckdose mit einer geeigneten Leuchte prüfenFalls die Steckdose keinen Strom führt, diese von einem qualifizierten Elektriker reparieren lassen
Garagentor schließt/öffnet nicht vollständig	Halterungen, Verbindungen, Arme behindert	Garagentor und Torantrieb kontrollieren; Torlauf neu programmieren; nach dem Programmieren immer das Sicherheitsrücklaufsystem testen
	Tor nicht ausbalanciert (nach Ziehen der Notentriegelung und Öffnen des Tores zur Hälfte halten die Federn das Tor nicht in Position)	Das Garagentor von einem ausgebildeten Torsystemtechniker warten lassen.
Garagentor läuft während des Schließens zurück	Tor bleibt stecken (nach Ziehen der Notentriegelung lässt sich das Tor möglicherweise nur mit großem Kraftaufwand öffnen)	Das Garagentor von einem ausgebildeten Torsystemtechniker warten lassen.
	Hindernisse im Torlauf Hindernisse wie Steine und Eis in der Einfahrt entfernen
	Torlauf nicht richtig eingestellt Torlauf neu programmieren; nach dem Programmieren immer das Sicherheitsrücklaufsystem testen

Entsorgung

Das Symbol "durchgestrichene Mülltonne" erfordert die separate Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE). Elektrische und elektronische Geräte können gefährliche und umweltgefährdende Stoffe enthalten. Dieses Gerät nicht im unsortierten Hausmüll entsorgen. An einer ausgewiesenen Sammelstelle für Elektro- und Elektronik-Altgeräte entsorgen. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere Information wenden Sie sich bitte an Ihren Händler oder die örtlichen Behörden.

Gebrauchte Batterien ordnungsgemäß entsorgen. In Geschäften, in denen Batterien verkauft werden, und an städtischen Sammelstellen stehen Container für Altbatterien zur Verfügung.

Kinder dürfen auf keinen Fall mit Kunststoffbeuteln und Verpackungsmaterial spielen, da Verletzungs- bzw. Erstickungsgefahr besteht. Solches Material sicher lagern oder auf umweltfreundliche Weise entsorgen.

Merci !

HORNBACH Baumarkt AG

Hornbachstraße 11

HORNBACH Baumarkt AG

Hornbachstraße 11

HORNBACH Baumarkt AG

Hornbachstraße 11

76879 Bornheim / Germania

HORNBACH Baumarkt AG

Hornbachstraße 11

76879 Bornheim / Germania

Panoramica

Componenti

Technische gegevens 80

Installatie 81

HORNBACH Baumarkt AG

Hornbachstraße 11

HORNBACH Baumarkt AG

Hornbachstraße 11

Beschermingsklasse IP 20

Max. gewicht garagedeur

116 kg

HORNBACH Baumarkt AG

Hornbachstraße 11

76879 Bornheim/Tyskland

RED-direktivet 2014/53/EU

HORNBACH Baumarkt AG

Hornbachstraße 11

76879 Bornheim/Tyskland

Översikt

Komponenter

HORNBACH Baumarkt AG

Hornbachstraße 11

HORNBACH Baumarkt AG

Hornbachstraße 11

HORNBACH Baumarkt AG

Hornbachstraße 11

HORNBACH Baumarkt AG

Hornbachstraße 11

HORNBACH Baumarkt AG

Hornbachstraße 11

76879 Bornheim / Germania

HORNBACH Baumarkt AG

Hornbachstraße 11

76879 Bornheim / Germania

Prezentare generală

Elemente componente

HORNBACH Baumarkt AG

Hornbachstraße 11

76879 Bornheim / Germany

HORNBACH Baumarkt AG

Hornbachstraße 11

76879 Bornheim / Germany

Overview

Components
