Typ produktu	Zařízení pro otevírání garážových vrat
Značka	Hornbach
Model	C800
Jmenovité napětí	220-240 V~ / 50 Hz
Jmenovitý výkon	120 W
Příkon v pohotovostním režimu	6 W
Stupeň krytí	IP20
Třída ochrany	II (zesílená izolace)
Hmotnost	4,2 kg
Teplotní rozsah	-20 až +45 °C
Max. tažná síla	800 N
Rychlost	0,15 m/s
Hladina hluku	<70 dB(A)
Doba nepřetržitého provozu	4 min
Životnost	25 000 cyklů
Max. rozměry kompatibilních vrat	4880 x 2200 mm
Max. hmotnost vrat	116 kg
Min. vzdálenost strop - nejvyšší bod vrat	150 mm
Typ baterie (dálkový ovladač)	L828 (27A) 12V
Typ baterie (nástěnný ovladač)	CR2032
Rádiová frekvence	433,92 MHz
Rádiový dosah (volné pole)	25 m
Osvětlení	LED (uživatelsky nevyměnitelné)
Údržba a čištění	Otřete měkkým vlhkým hadříkem; možno použít jemný čisticí prostředek, nepoužívejte alkohol ani benzín
Náhradní díly a opravitelnost	Kontaktujte svou prodejnu HORNBACH pro servis a díly; baterie jsou uživatelsky vyměnitelné; ostatní opravy provádí kvalifikovaný technik
Obecné informace	Použití v souladu s určením: soukromá garážová vrata, nikoli komerční použití; povinná měsíční zkouška systému zpětného chodu

Často kladené otázky - C800 Hornbach

Jaké jsou předpoklady pro instalaci otvírače vrat Hornbach C800?

Instalace vyžaduje volnou zásuvku (220-240 V), dobře vyvážená garážová vrata, nářadí jako příklepovou vrtačku, vodováhu a hmoždinky vhodné pro daný typ stěny. Vrata musí mít maximální výšku 2200 mm a maximální hmotnost 116 kg. Doporučuje se najmout kvalifikovaného instalatéra.

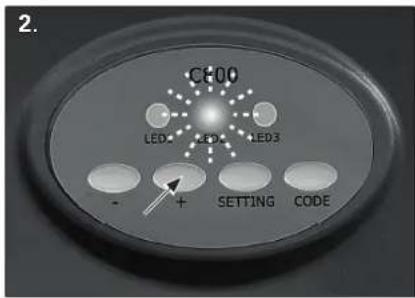

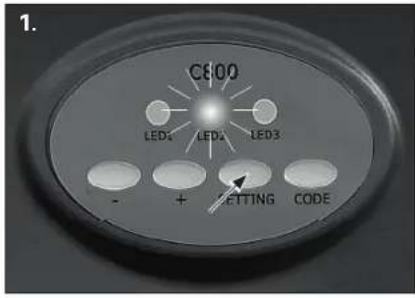

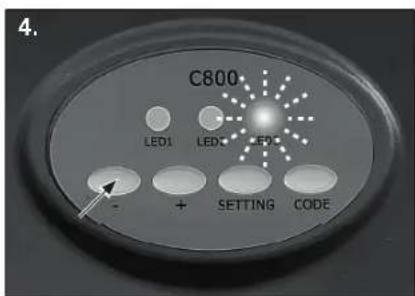

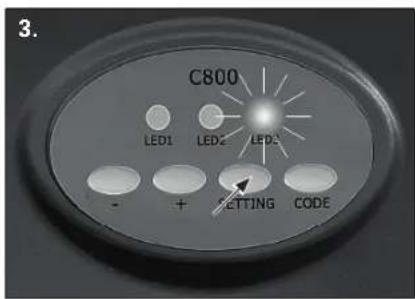

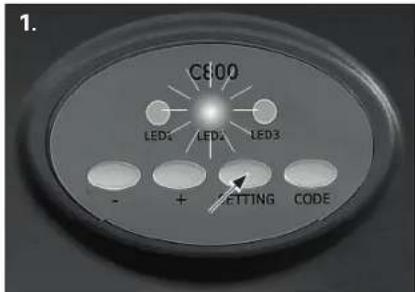

Jak naprogramovat zdvih (horní a dolní limit)?

Stiskněte a podržte tlačítko Setting, dokud se nerozsvítí LED 2. Pomocí tlačítka + zvedněte vrata do požadované horní polohy, poté stiskněte Setting, dokud se nerozsvítí LED 3. Pomocí tlačítka - spusťte vrata do dolní polohy, poté stiskněte Setting, dokud LED nezhasnou.

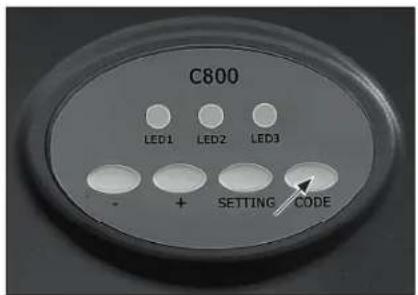

Kolik dálkových ovladačů lze spárovat a jak?

Lze naprogramovat až 10 dálkových ovladačů. Stiskněte tlačítko Code, dokud se nerozsvítí LED 1, poté do 10 sekund stiskněte tlačítko 1 nebo 2 na dálkovém ovladači. Znovu stiskněte stejné tlačítko; LED 1 blikne a zhasne. Opakujte pro každý dálkový ovladač.

Jak otestovat systém zpětného chodu?

Umístěte prkno o tloušťce 5 cm do středu dráhy vrat, vrata zcela otevřete. Stiskněte dálkový ovladač pro zavření vrat. Vrata by se měla při kontaktu s prknem vrátit zpět. Pokud se tak nestane, přestaňte používat a kontaktujte odborníka. Testujte alespoň jednou měsíčně.

Co dělat, když se vrata neotevřou?

Zkontrolujte, zda nejsou vrata zamčená, zda je dálkový ovladač v dosahu a jeho baterie funkční, zda je napájení zapojeno a zásuvka pod napětím. Pokud problém přetrvává, zkuste znovu spárovat dálkový ovladač nebo kontaktujte servis HORNBACH.

Jak vyměnit baterii nástěnného ovladače?

Zasuňte malý šroubovák do štěrbiny ve spodní části krytu a sejměte jej. Vyměňte za novou baterii CR2032, stranou + nahoru, poté nasaďte kryt.

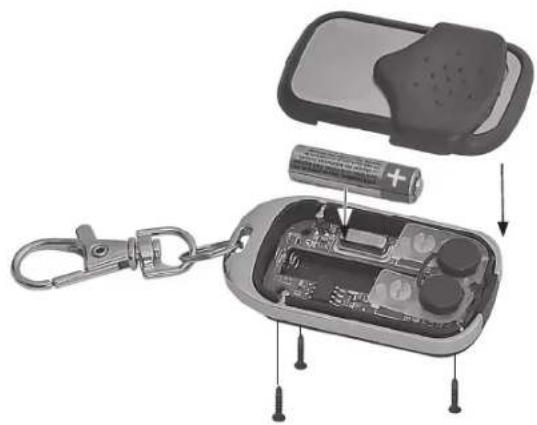

Jak vyměnit baterii dálkového ovladače?

Odšroubujte tři šrouby na zadní straně dálkového ovladače, sejměte kryt a vložte baterii L828 (27A) 12V při dodržení polarity. Nasaďte kryt a zašroubujte.

Kdy a jak provést test ručního odblokování?

Zavřete vrata, zatáhněte za červenou rukojeť nouzového odblokování směrem dolů. Vozík se odpojí. Zvedněte vrata do poloviny a pusťte je: pokud zůstanou na místě, je vyvážení v pořádku. Pokud spadnou, kontaktujte odborníka. Provádějte měsíčně.

Jaké čisticí prostředky použít?

Použijte měkký vlhký hadřík, případně s jemným čisticím prostředkem. Nikdy nepoužívejte přípravky na bázi alkoholu, benzínu nebo žíravin.

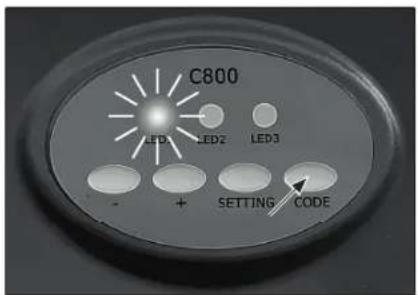

Jak vymazat všechny dálkové ovladače, pokud je jeden ztracen?

Stiskněte a podržte tlačítko Code na motoru. LED 1 se rozsvítí a poté zhasne; poté tlačítko uvolněte. Všechny dálkové ovladače jsou vymazány. Pro opětovné spárování postupujte podle programovacího postupu.

NÁVOD K OBSLUZE C800 Hornbach

Jsme přesvědčení, že toto otvíráni garážových vrat překoná vaše očekávání a přejeme vám hodně radosti při jeho používání.

Před montáží nebo použitím otvíráni garážových vrat si přečtěte pečlivě pokyny k obsluze. Uložte je po montáži v blízkosti garážových vrat a dodržujte bezpečnostní pokyny.

Údržba

V případě požadavků údržby nebo náhradních dílů se obraťte na místní market HORNBACH.

Symboly

Tento návod k použití si pozorně přečtěte a uložte si ho k pozdějšímu nahlédnutí.

Varování před nehodami a úrazy osob a vážnými věcnými škodami.

Nutné 2 osoby.

Nepoužívejte venku ani v prostředí s velkým obsahem par.

Třída ochrany II (dvojitá izolace)

Teplotní rozsah -20 až 45 °C

Při pohybujících se vratech dbejte na to, aby byly děti mimo jejich dosah. Nikdy nedovolte dětem chodit nebo běhat pod pohybujícími se vraty. Nikdy nedovolte dětem používat ovladače otvíráni vrat. Vždy mějte pohybující se vrata pod dohledem. Pokud je osoba zachycena pod vraty, stiskněte tlačítko na nástěnném ovládání nebo použijte nouzové uvolnění.

Pokud otvíráni vrat nefunguje, vytáhněte červe- né tlačítko nouzového uvolnění a otevřete vrata ručně.

VAROVÁNÍ

Označuje potenciálně nebezpečnou situaci, která, pokud jí nebude zabráněno, může mít za následek smrt nebo vážné (nezvratné) zranění.

POZOR

Označuje potenciálně nebezpečnou situaci, která může vést k lehkému nebo středně těžkému zranění nebo poškození výrobku nebo zařízení.

Obsah

Údržba 122

Symboly 122

Účel použití 122

Důležité bezpečnostní pokyny 123

Prohlášení o shodě 125

Přehled 126

Součásti 126

Rozsah dodávky 126

Technické údaje 128

Instalace 129

Požadované příslušenství 129

Příprava 129

Programování 138

Kontrola reverzního bezpečnostního systému 140

Provoz 141

Údržba 142

Práce na údržbě prováděné provozovatelem 142

Měsíční údržba 142

Čištění 142

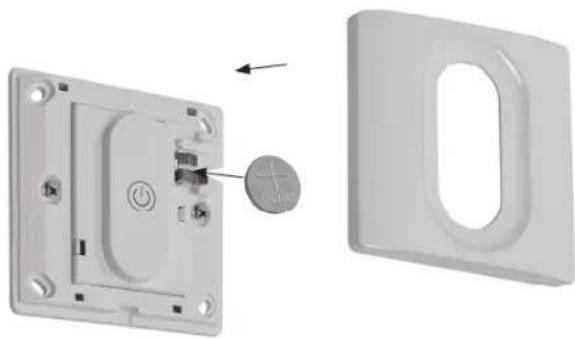

Výměna baterie nástěnného ovládání 143

Výměna baterie dálkového ovládání 143

Vymazání ovládání 143

Odstraňování potíží 144

Likvidace 144

Účel použití

Toto otvíráni garážových vrat je určeno pro provoz garážových vrat v soukromém sektoru, která odpovídají specifikacím uvedeným v části Technické údaje. Otvíráni garážových vrat se smí používat pouze v suchých místnostech. Otvíráni se nesmí používat u vrat, která mají otvory o průměru větším než 50 mm nebo mají hrany nebo vyčnívající části, které by mohly osobu zachytit nebo ji zmáčknout. Otvíráni garážových vrat není určeno ke komerčnímu používání.

Jakékoliv jiné použití nebo úpravy otvírání garážových vrat jsou považovány za použití v rozporu s určením a mohou mít za následek vážná nebezpečí.

VAROVÁNÍ

• Tento montážní a uživatelský manuál si před montáží a použitím produktu pečlivě přečtěte.
• Dodržujte montážní požadavky a postupy za účelem správné a bezpečné instalace.
• Nedostatečná údržba může vést k nebezpečnému provozu.

VAROVÁNÍ

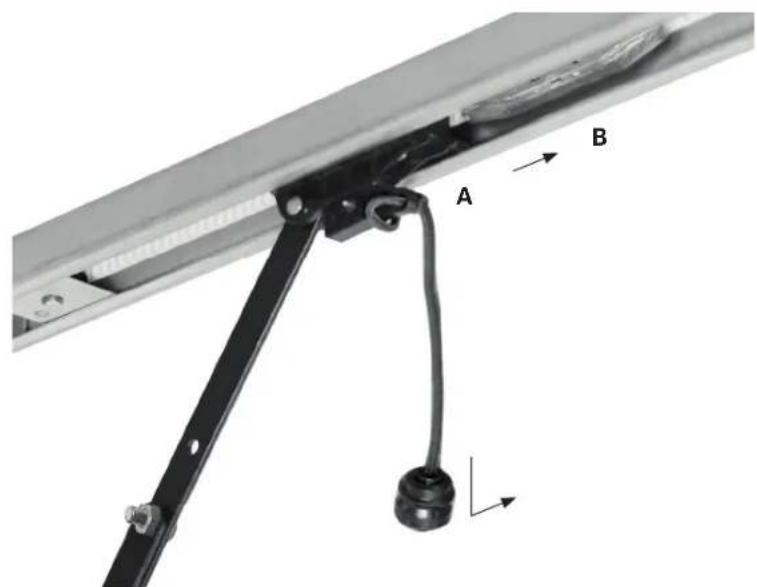

Kontrola ručního uvolnění

• Zavřete garážová vrata zatažením za rukojeť pro nouzové uvolnění. Pojezd se deaktivuje.

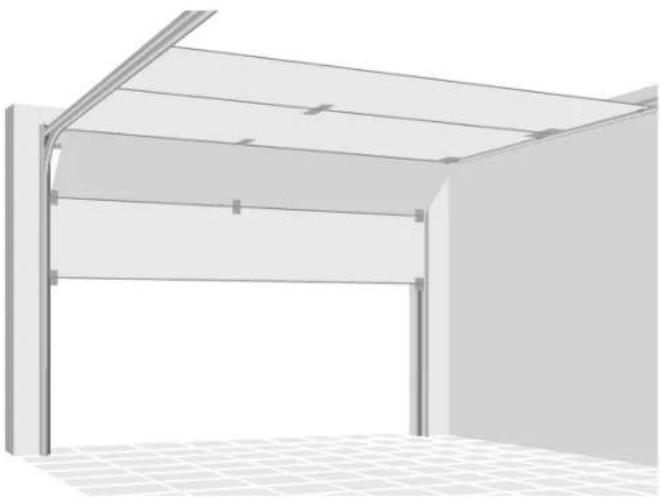

• Zkontrolujte vrata pro vyvážení tím, že je z poloviny uvolníte. Pokud jsou vyvážená, měla by zůstat na místě, plně podporovaná pružinami. Pokud budou vrata klesat dolů, požádejte o profesionální servis garážových vrat.

VAROVÁNÍ

Kontrola reverzního bezpečnostního systému

• Když jsou vrata zcela otevřená, vložte desku o tlouštce 5 cm do středu dráhy vrat.
• Stiskněte tlačitko dálkového ovládání. Při zavírání MUSÍ být vrata při kontaktu s deskou vrácena.
  • V opačném případě nepoužívejte otvírání garážových vrat; místo toho vyhledejte odbornou pomoc pro opravu.

DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY

UPOZORNĚNÍ - PRO ZARUČENÍ BEZPEČNOSTI OSOB JE DŮLEŽITÉ DODRŽET NÁSLEDU-JÍCÍ POKYNY

Důležité provozní pokyny

• Přečtěte si všechna bezpečností varování a všechny pokyny.
  Dálkové ovládání vždy ukládejte mimo dosah dětí. Tento spotřebič není hračka, nedovolte dětem, aby si s ním hrály. Děti by neměly provádět čištění ani uživatelskou údržbu spotřebiče bez dohledu.
  Tento prístroj mohou používat děti ve věku od 8 let a starší a také osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo nedostatkem zkušeností a znalostí jedině pod dohledem nebo návo- dem k bezpečnému používání spotřebiče a jen v prípadě, že chápou rizika, která to představuje.

Garážová vrata spouštějte jen tehdy, pokud jste přesvědčeni, že pohybu vrat nebrání žádné překážky.

- Garážová vrata vždy mějte pod dohledem, dokud se zcela nezavřou. Nikdo by neměl překřížit dráhu pohybujících se vrat.

- Nikdo by se neměl zdržovat pod zastavenými, částečně otevřenými vraty.

Sledujte pohybující se vrata a udržujte osoby mimo ně, dokud se vrata zcela neotevřou nebo nezavřou.

- Dálkovým ovládáním se vrata mohou dát nečekaně do pohybu. Nikdo by neměl překřížit dráhu pohybujících se vrat.

Pokud je to možné, použijte rukojeť pro nouzové uvolnění pouze tehdy, když jsou garážová vrata zavřená. V opačném případě se ujistěte, že se v dráze garážových vrat nevyskytují žádné osoby nebo překážky. Slabé nebo zlomené pružiny nebo nevyvážená vrata mohou vést k rychlému a nečekanému pádu otevřených vrat.

- Nikdy nepoužívejte rukojeť pro nouzové uvolnění, abyste otevřeli nebo zavřeli ga-

rážová vrata. Pokud se uzel lana rozváže, můžete spadnout.

- Často kontrolujte instalaci, zejména kabely, pružiny a upevnění, z hlediska opotřebení, poškození nebo nevyváženosti. Nepoužívejte, jestliže je nutná oprava nebo seřízení, protože porucha instalace nebo nesprávně vyvážená vrata mohou způsobit zranění. - Bezpečnostní reverzní systém musí být kontrolován měsíčně a po každém seřízení. Garážová vrata se musí vrátit při kontaktu s předměty, které jsou 5 cm nad úrovní podlahy.

- Vvážení garážových vrat se musí kontrolovat měsíčně. Nesprávně vyvážená vrata se nemohou v případě potřeby vrátit a mohlo by dojít k vážnému zranění nebo smrti.

- Veškeré opravy kabelů, pružinových sestav a jiného hardwaru musí provádět vyškolený technik dveřních systémů.

- Každé ocelové lano musí mít bezpečnostní faktor minimálně 6 (minimální pevnost při přetržení / statické zatížení jednoho lana).

- Lanové bubny musí mít průměr kruhu (PCD) minimálně rovný 20násobku průměru lana.

- Před prováděním jakýchkoli oprav nebo před snímáním krytů vždy otvíráni garážových vrat odpojte z napájení.

- Je-li to nutné, vyžádejte si autorizovaný servis.

- Ujistěte se, že jsou všechny bezpečnostní a varovné štítky zcela čitelné.

- Trvale upevněte štítky varující před zachycením na viditelném místě nebo v blízkosti napevno nainstalovaných ovládacích prvku.

- Pohon nesmí být používán u vrat s integrovanými dveřmi.

- Otvírání se nesmí používat u vrat, která mají otvory o průměru větším než 50 mm nebo mají hrany nebo vyčnívající části, které by mohly osobu zachytit nebo ji zmáčknout.

DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY

Důležité pokyny k montáži

- Otvírání garážových vrat instalujte pouze u správně vyvážených a namazaných garážových vrat.

- Deaktivujte všechny zámky připojené ke garážovým vratům.

- Pohon je určen k instalaci nejméně 2,5 m nad podlahou nebo jinou přístupovou úrovní.

- Namontujte ovládací člen pro ruční uvolnění ve výšce maximálně 1,8 m. Je-li odnímatelný, musí být akční člen uložen v bezprostřední blízkosti vrat.

- Nikdy nepřipojujte otvíráni garážových vrat ke zdroji napájení, dokud k tomu nebudete instruování.

- Trvale upevněte štítek, který se týká ručního uvolnění, v blízkosti ovládacího členu.

- Při instalaci nebo údržbě otvíráni nikdy nenoste hodinky, prstýnky nebo volný oděv. Mohly by být zachyceny v garážových vra- tech nebo v mechanismech otvíráni.

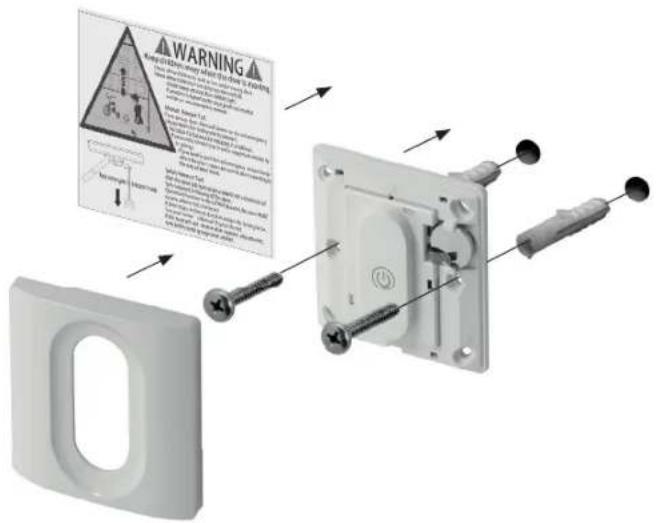

- Montáž ovládání garážových vrat na stěnu: - vždy mějte pohybující se vrata pod dohledem.

· mimo dosah dětí v minimální výšce 1,5 m).

· mimo všechny pohybující se části vrat.

- Na stěnu vedle ovládání garážových vrat umístěte výstražný štítek varující před zachycením.

- Umístěte štítek ručního uvolnění / štítek kontroly bezpečnostního vrácení ve volném výhledu na vnitřní straně garážových vrat.

Po dokončení instalace zkontrolujte bezpečnostní reverzní systém.

- Abyste predešli vážnému zranění nebo smrti v důsledku úrazu elektrickým proudem, před každým servisem nebo údržbou odpojte veškerý zdroj elektrického a akumulátorového napájení.

- Varování! Nedostatečná údržba může vést k nebezpečnému provozu.

K použití akumulátorů

- Před vyhozením musí být akumulátor ze zařízení vyjmut.

- POZOR! Při nesprávné výměně baterii hrozí nebezpečí výbuchu. Baterie vždy vyměňujte za baterie stejného typu. Věnujte pozornost správné polaritě.

- Baterie (bloky baterií nebo vložené baterie) nesmí být vystavovány nadměrnému teplu působením slunečního záření, ohně apod. Chraňte je před mechanickými rázy. Skladujte je na suchém a čistém místě. Uložte je mimo dohled a dosah dětí.

- Baterie neotevírejte, nedemontujte, neprořezávejte ani nezkratujte. Nekombinujte staré a nové baterie.

- Respektujte bezpečnostní a další pokyny na bateriích a na jejich obalu.

· Jestliže baterie vytékají, vyjměte je a důkladně vyčistěte přihrádku baterií. Zabraňte zasažení očí a kůže.

- Zabraňte požití baterií, nebezpečí chemic- kých popálenin.

- Máte-li podezření na spolknutí baterie nebo její umístění v jakékoliv části těla, okamžitě vyhledejte lékařskou pomoc.

Prohlášení o shodě

CE Prohlašujeme, že výrobek popsaný v části Technickéúdaje:

Otvírání garážových vrat C800

vyrobeno pro:

76879 Bornheim / Německo

splňuje požadavky následujících směrnic:

Směrnice o strojních zařízeních 2006/42/ES

Směrnice o rádiových zařízeních 2014/53/EU

a je v souladu s následujícími platnými harmonizovanými normami:

EN 60335-2-95:2015/A1:2015

EN 60335-1:2012/A13:2017

EN 62233:2008

AfPS GS 2014:01 PAK

EN 13241:2003/A2:2016

prEN 12635:2015

EN 12635:2015

EN 12453:2017

EN ISO 12100:2010

EN 55014-1:2017

EN 55014-2:2015

EN 55015:2013/A1:2015

EN 61547:2009

EN 61000-3-2:2014

EN 61000-3-3:2013

Znění ETSI EN 301 489-1 V2.2.0:2017

Koneční znění ETSI EN 301 489-3 V2.1.1:2017

EN 62479:2010

Spectrum (čl. 3(2)): EN 300 220-2 V3.1.1:2017

Otvírání vrat nesmí být uvedeno do provozu, dokud není systém garážových vrat, do kterého má být zabudován, deklarován v souladu s ustanoveními směrnic EN 12453, EN 13241 a 2006/42/EC.

ppa. Andrew Jack

Andreas Back

Vedení oddělení kvality, životního prostředí a CSR

Zplnomocněná osoba pro sestavení technických podkladů

Bornheim, 12. 08. 2018

76879 Bornheim / Německo

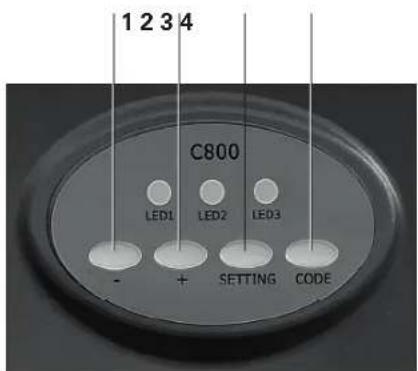

Přehled

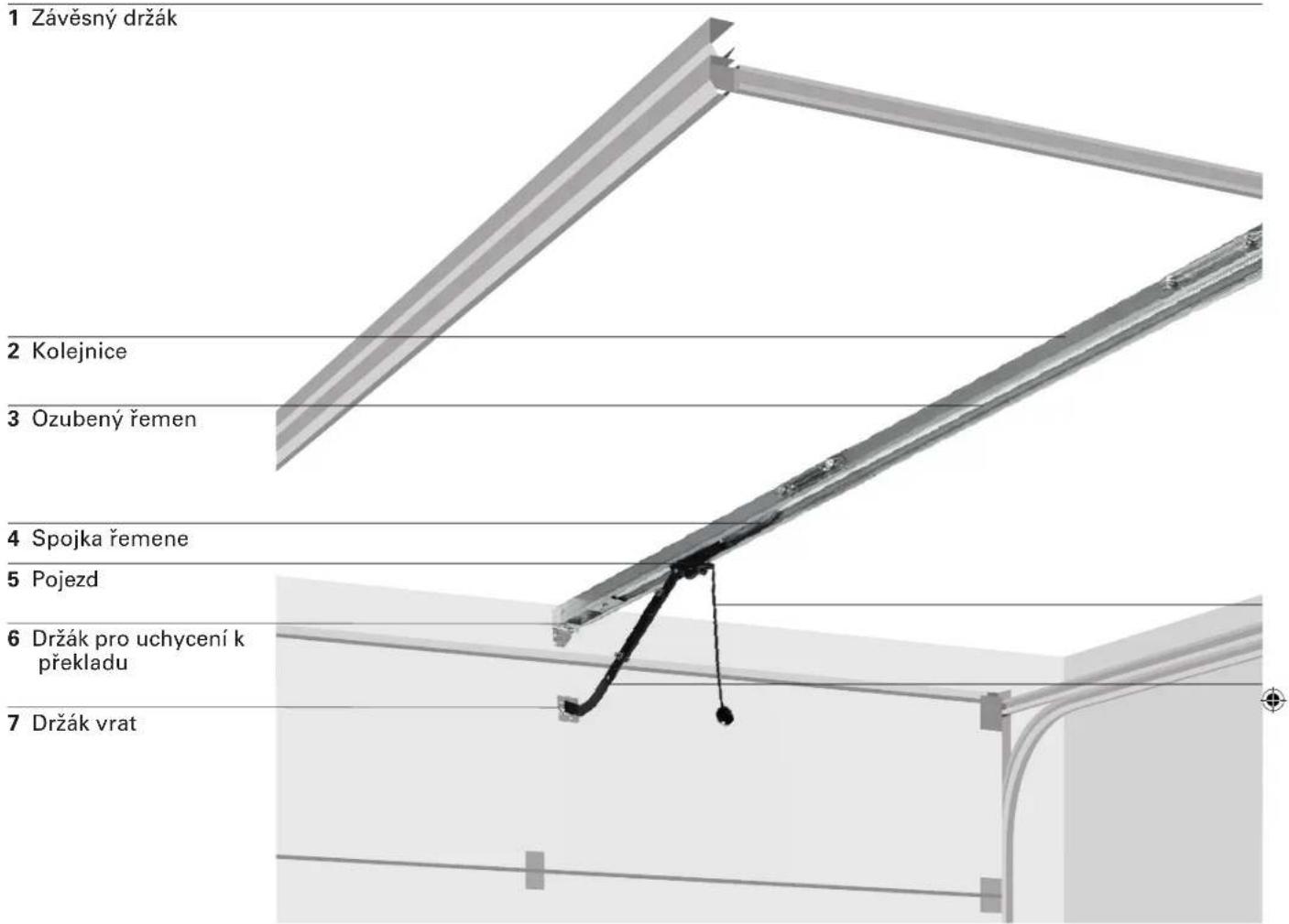

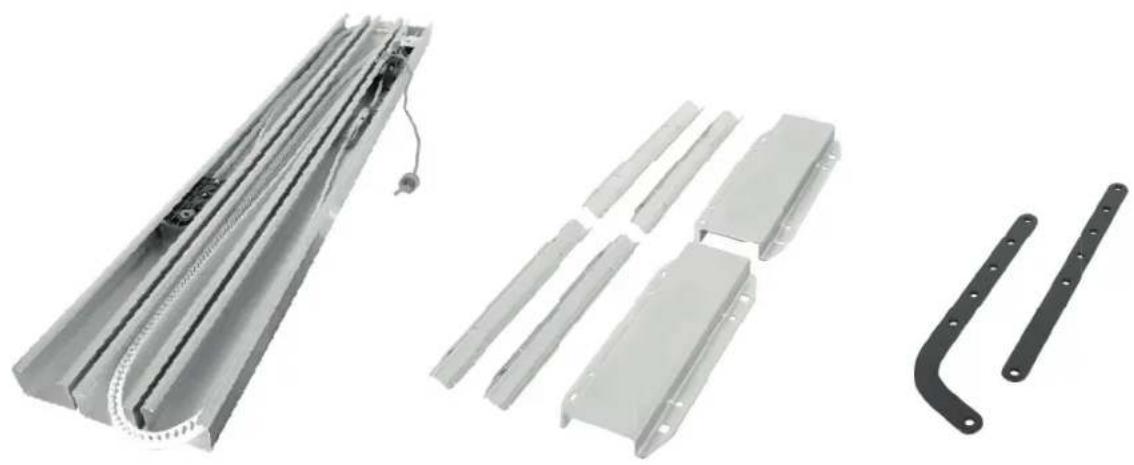

Součásti

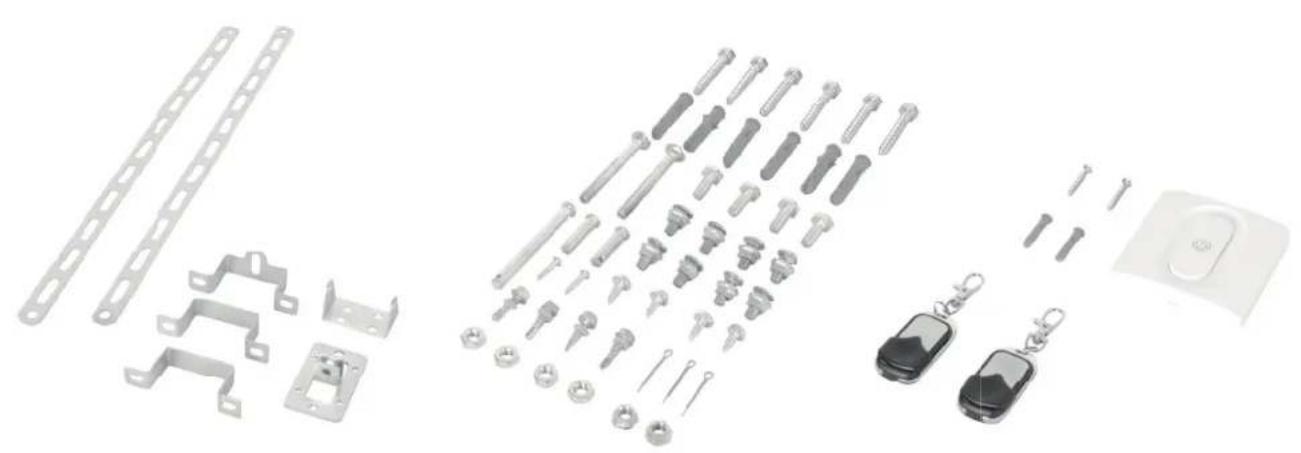

Rozsah dodávky

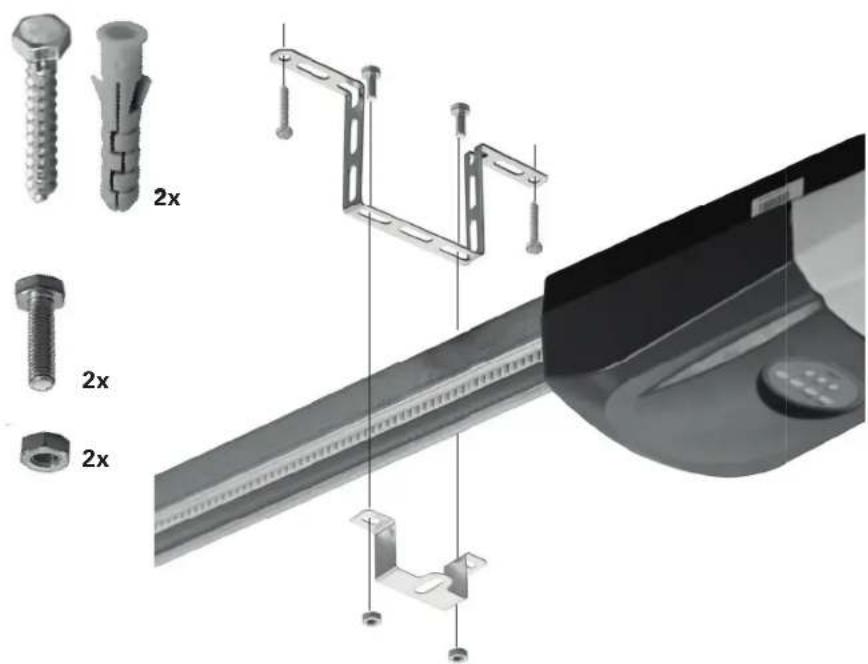

Držáky Sada šroubů Ovladače

Technické údaje

Otvírání garážových vrat

Jmenovité napětí 220-240 V\~/ 50 Hz

Jmenovitý výkon 120 W

Příkon v pohotovostním režimu 6 W

Zdroj světla LED, bez možnosti výměny uživatelem

Třída ochrany IP 20

Stupeň ochrany II

Hmotnost 4,2 kg

Teplotní rozmezí -20 až +45 °C

Max. tažná síla 800 N

Otáčky 0,15 m/s

Doba nepřetržitého provozu 4 min

Životnost otvírání 25 000 cyklů

Vhodné pro garážová vrata splňující všechny následující požadavky:

Struktura	Sekční vrata s vodorovnou a svislou dráhou, dobřevyvážená a vybavená pojistkou proti pádu
Max. velikost garážových vrat	4880 x 2200 mm
Max. hmotnost garážových vrat	116 kg

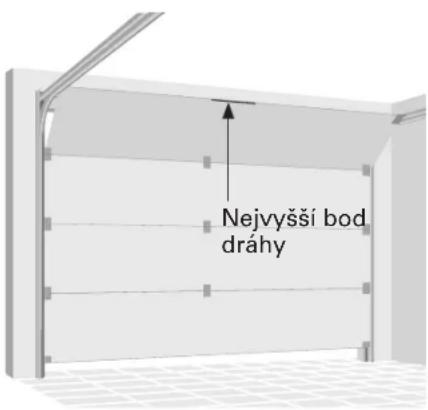

Min. vzdálenost mezi stropem a nejvyšším bodem pohy-bu vrat	150 mm

Nástěnné ovládání

Typ akumulátoru CR2032

Rozsah frekvence: 433,92MHz ±100kHz

Rádiový rozsah v podmínkách volného pole 25 m

Max. vysílací výkon 4 dBm

Dálkové ovládání

Typ akumulátoru L828 (27A) 12V

Rozsah frekvence: 433,92MHz ±100kHz

Rádiový rozsah v podmínkách volného pole 25 m

Max. vysílací výkon 4 dBm

Instalace

VAROVÁNÍ

V případě pochybností ohledně nosnosti na místě instalace si informace vyžádejte od odborníka.

VAROVÁNÍ

Důležité bezpečnostní pokyny. Postupujte podle pokynů, protože nesprávná instalace může vést k vážnému zranění.

• Pred montáží pohonu odstraňte všechna zbytečná lana nebo řetězy a deaktivujte zařízení, jako jsou zámky, které nejsou zapotřebí pro napájení;
• Před montáží pohonu zkontrolujte, zda jsou vrata v dobrém mechanickém stavu, správně vyvážena a správně se otevírají a zavírají;
• Před montáží zkontrolujte, zda má stěna nebo strop na místě montáže dostatečnou nosnost. V závislosti na typu stěny na montážním místě je nutné zvolit správné upevňovací prvky za účelem bezpečného připevnění.
• Po instalaci se ujistěte, že je mechanismus správně nastaven, a že se pohon otáčí nebo je možné uvolnit předmět, když se vrata dotýkají 50 mm vysokého předmětu umístěného na podlaze
• Po instalaci se ujistěte, že části vrat nepřesahují na veřejné chodníky nebo silnice.
• Po instalaci se ujistěte, že systém ochrany proti zachycení pracuje podle určení.

VAROVÁNÍ

Za účelem zabránění rizikům během montáže musí mít osoba provádějící montáž dostatečné znalosti a následující kvalifikace:

• Zacházení s žebříky a lešením.
• Vyhodnocení základních struktur budovy.
• Zacházení s nářadím a stroji.
• Zacházení a montáž upevňovacího vybavení.
• Uvedení do provozu a provoz výrobků.

Pokud osoba provádějící montáz nemá potřebné kvalifikace, vyhledejte odborníka, který montáz provede.

VAROVÁNÍ

Práce na elektrickém vybavení a jeho opravy musí provádět výhradně kvalifikovaný elektrikář. Během instalace vždy dodržujte národní předpisy k instalaci.

VAROVÁNÍ

Vždy zavolejte technikovi vyškolenému v oblasti dveřních systémů, jestliže se garážová vrata zachytávají, blokují nebo nejsou v rovnováze. Nevyvážená garážová vrata se v případě potřeby nemusí vracet. Nikdy se nepokoušejte uvolnit, posunout nebo nastavit garážová vrata, pružiny, kabely, řemenice, konzoly nebo jejich hardware, pokud jsou vystaveny extrémnímu napětí.

Požadované příslušenství

Pro montáž otvírání garážových vrat je nezbytné následující příslušenství (není součástí dodávky):

• Úroveň
• Měřicí pásmo
• Křída nebo tužka
  • Klíč
  • Dvojitý žebřík
• Příklepová vrtačka
  • Vhodné kotvy do stěny
• Vhodný vrták pro typ stěny na místě montáže

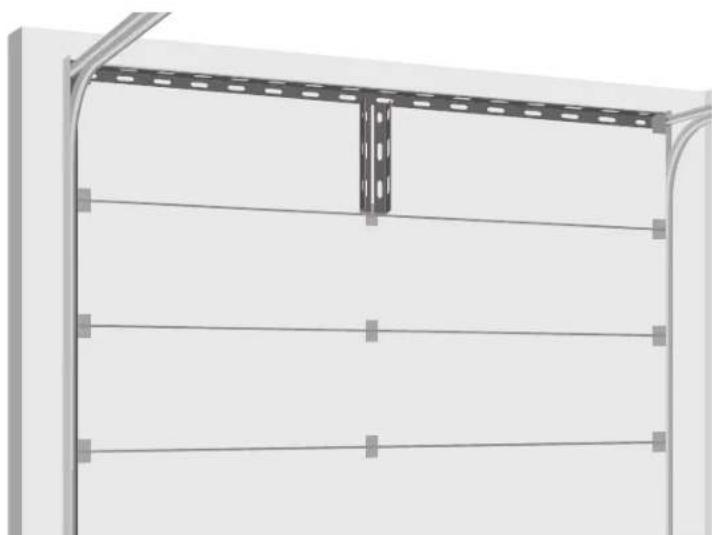

• Vyztužení garážových vrat (v případě potřeby)

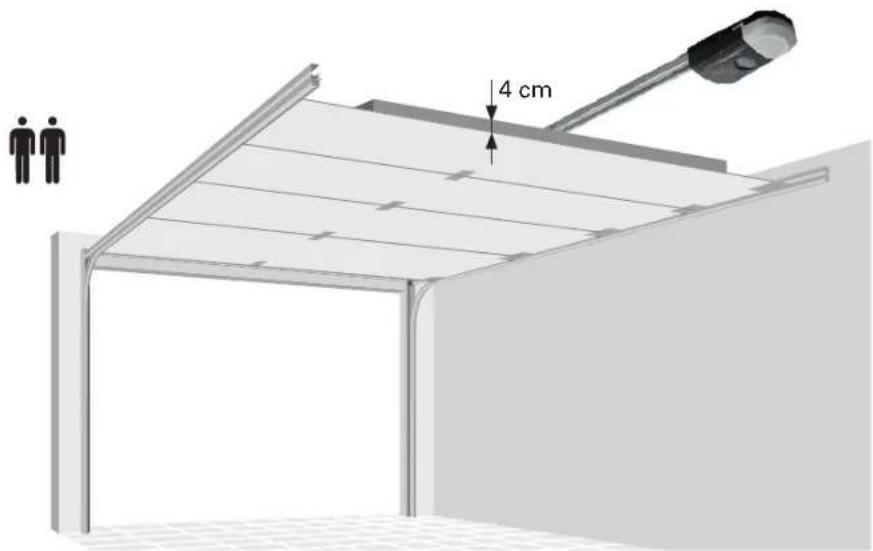

• Lišta (tlouštka 4 cm, o něco kratší než je šírka garážových vrat)
• Sada pro nouzové odblokování vrat dodavatelem vrat (pouze pro garáže bez druhého vstupu)

Příprava

• Sklolaminátová, hliníková nebo lehká ocelová garážová vrata vyžadují vyztužení před instalací otvírání vrat. Kontaktujte výrobce vrat pro výztužnou sadu. Namontujte výztužnou sadu podle návodu výrobce.
• Abyste se vyhnuli problémům při montáži, neotvírejte otvírání garážových vrat, dokud k tomu nebudete instruováni.
• Deaktivujte všechny zámky garážových vrat. V opačném případě by při otvírání garážových vrat došlo k poškození otvírání a vrat. Otvírání garážových vrat zabraňuje otevření vrat bez příslušného dálkového ovladače. Pokud vaše garáž nemá druhý vstup, nainstalujte nouzovou sadu pro uvolnění vrat u svého dodavatele garážových vrat, abyste mohli v případě poruchy vrata otevřít.
• Před montáží a provozem odstraňte všechna lana spojená s garážovými vraty, aby nedošlo k zapletení.
• Otvírání garážových vrat potřebuje volnou zásuvku ve zdi, která splňuje požadavky uvedené v technických údajích a v místních předpisech. Zásuvka musí být volně přístupná pro odpojení garážových vrat z napájení vytažením v případě potřeby. Nechte kvalifikovaného elektrikáře nainstalovat zásuvku, pokud není k dispozici.

1

Kontrola vyvážení vrat

Ujistěte se, že jsou vrata volně pohyblivá a dobře vyvážená. Zvedněte vrata do poloviny a uvolněte je. Jsou-li vyvážená, vrata zůstávají v této poloze pouze silou svých pružin. Vždy zavolejte technikovi vyškolenému v oblasti dveřních systémů, jestliže nejsou garážová vrata vyvážená nebo se zachytávají.

Kontrola rozevření vrat

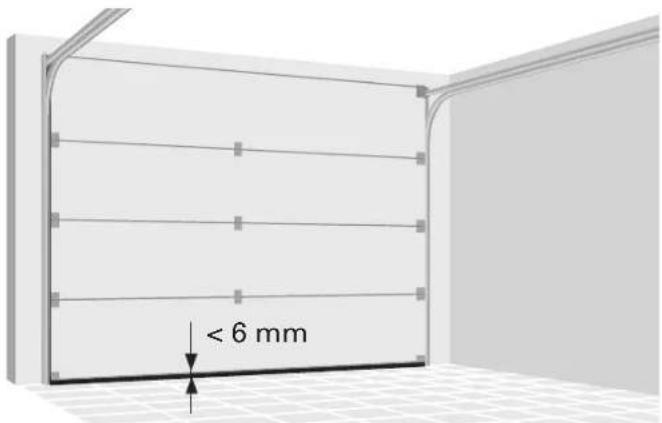

Ujistěte se, že je mezera mezi uzavřenými vraty a podlahou menší než 6 mm. V opačném případě reverzní systém nemusí fungovat správně.

3

Montáž kolejnice

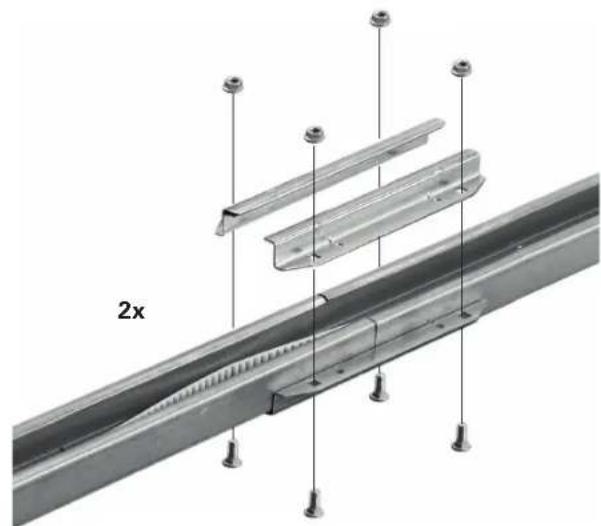

Spojte tři části kolejnice spojkami. Ujistěte se, že řemen není zkroucený. Každý kloub upevněte čtyřmi maticemi a čtyřhrannými šrouby M8x20.

8x

Aby nedošlo ke zranění při přitlačování, mějte při montáži kolejnice ruce mimo klouby.

4

Překlopte kolejnici. Střed otvoru v sestavě ozubených kol umístěte pod příslušné otvory v kolejnici a upevněte sestavu řetězových kol pomocí dvou šroubů Phillips M5x20.

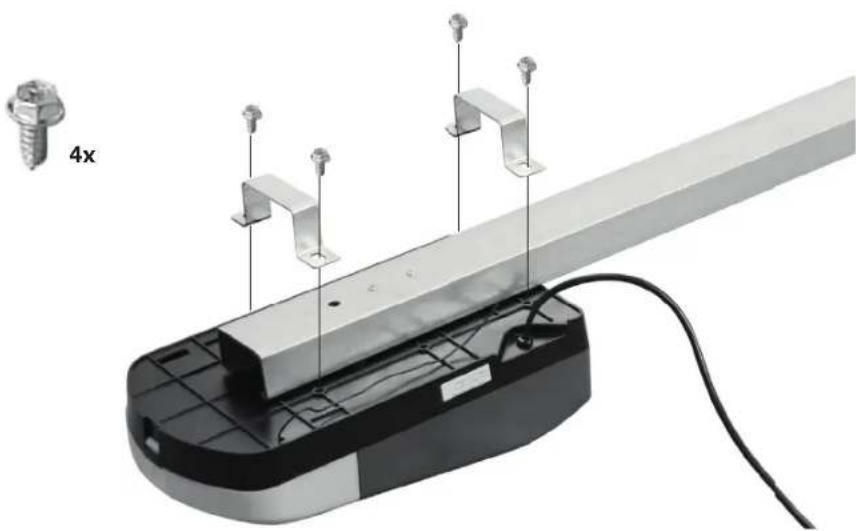

Připojte jednotku motoru a kolejnici. Namontujte hřídel agregátu motoru do sestavy řetězových kol. Ujistěte se, že se oba klipsy kolejnice U nacházejí na místech otvorů jednotky motoru. K upevnění klipsů použijte čtyři samovrtné šrouby M6x16. Jiné šrouby mohou vážně poškodit otvíráni garážových vrat.

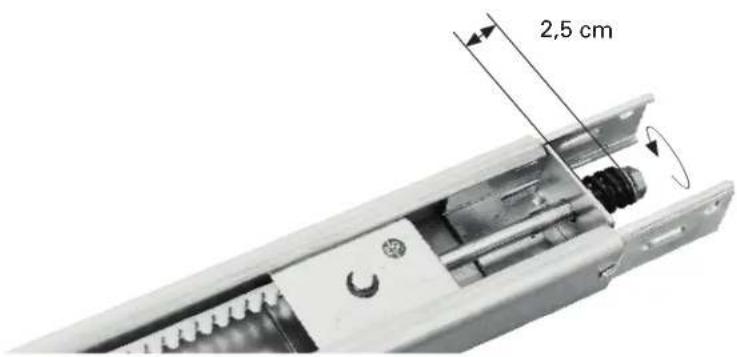

Utáhněte řemen otáčením napínací matice ve směru hodinových ručiček, dokud se pružina nenatáhne na 2,5 cm. Řemen nenapínejte příliš.

7

Montáž držáku pro uchycení v překladu

Držák pro uchycení v překladu by se měl instalovat doprostřed nad garážová vrata. Pokud to není možné, upevněte držák pro uchycení v překladu do 1 m vpravo nebo vlevo od středu.

Držák pro uchycení v překladu by se měl namontovat proti stropu, aby byla minimální vůle.

VAROVÁNÍ

Aby nedošlo k vážnému zranění nebo smrti:

- Zvolte si místo instalace, za kterým není potrubí ani kabely.

• Držák pro uchycení k překladu musí být pevně připevněn k nosné konstrukci na stěně nebo stropě, jinak by se v případě potřeby garážová vrata nemohla vracet. Držák pro uchycení k překladu nemontujte do sádrokartonu.
• Při montáži držáku nebo konstrukční opěry do zdiva je třeba použít betonové kotvy.
• Nikdy se nepokoušejte uvolnit, posunout nebo nastavit garážová vrata, pružiny, kabely, řemenice, konzoly nebo jejich hardware, pokud jsou vystaveny extrémnímu napětí. Nikdy se nepokoušejte uvolnit, posunout nebo nastavit garážová vrata, pružiny, kabely, řemenice, konzoly nebo jejich hardware, pokud jsou vystaveny extrémnímu napětí.

8

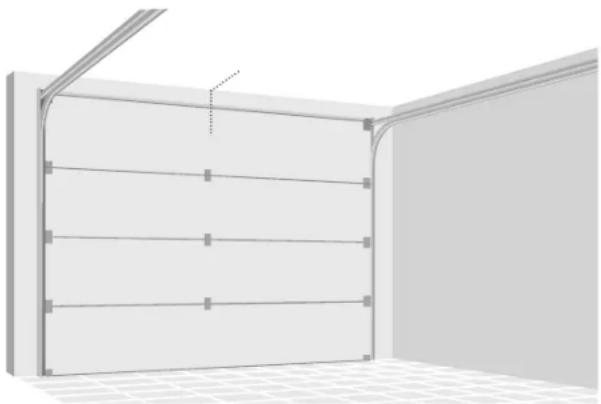

Vodorovné umístění

Zavřete vrata a vyznačte vnitřní svislou středovou osu garážových vrat. Prodlužte čáru na stěnu překladu nad vraty. Pro montáž na strop prodlužte čáru na strop.

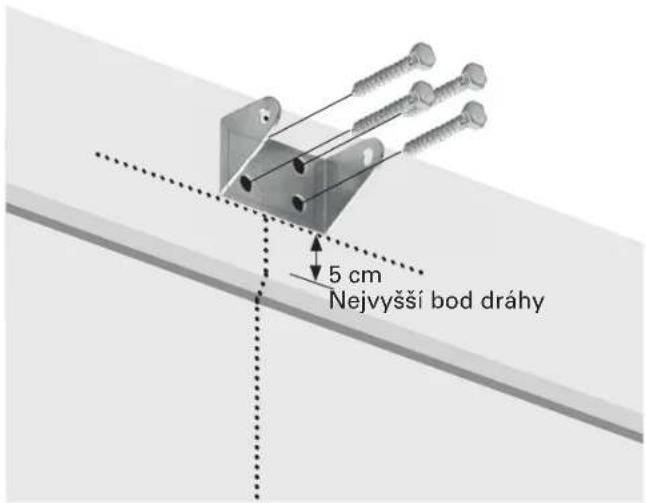

Svislé umístění pro montáž na stěnu

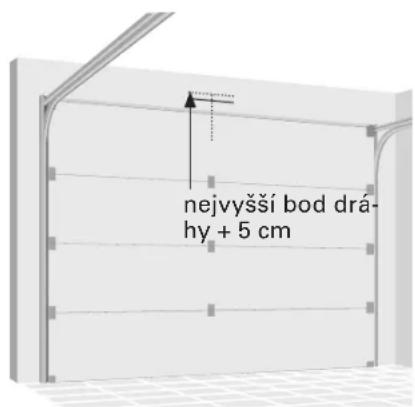

Otevřete vrata k nejvyššímu bodu dráhy. Vyznačte vodo-rovnou čáru na stěně překladu v nejvyšším bodu dráhy plus 5 cm.

10a

Montáž na stěnu

Namontujte držák pro uchycení k překladu s boky směrujícími nahoru. Umístěte držák, jak je znázorněno spodním okrajem na vodorovné čáře.

Označte si umístění upevňovacích otvorů a otvory vyvrtejte. Upevněte držák pomocí příslušných hmoždinek a šroubů.

10b

Montáž na strop

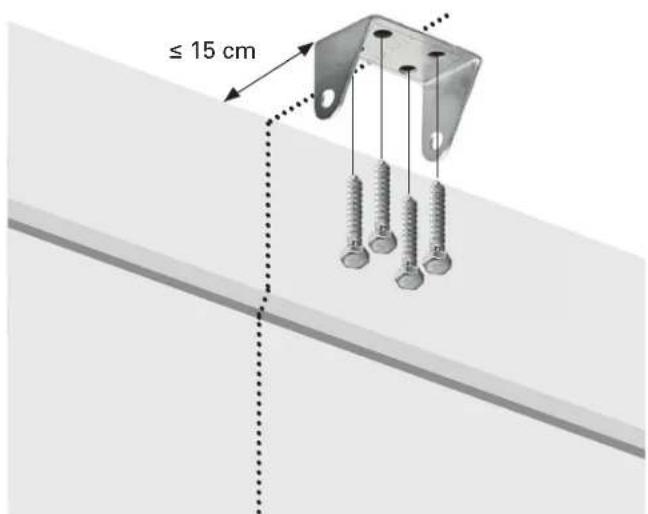

Upravte držák pro uchycení k překladu na značku, ne více než 15 cm od stěny.

Označte si umístění upevňovacích otvorů a otvory vyvrtejte. Upevněte držák pomocí příslušných hmoždinek a šroubů.

11

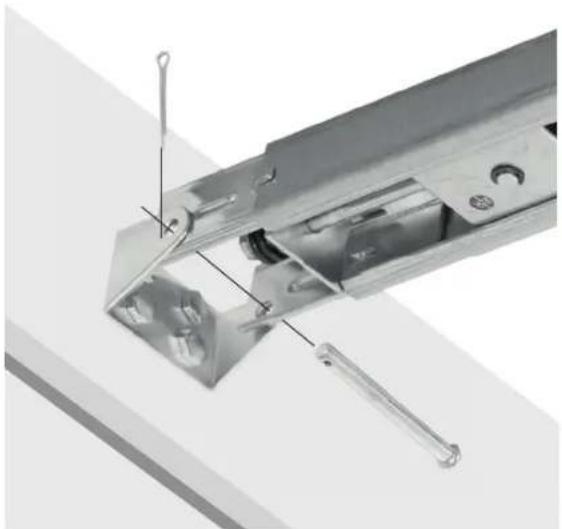

Připojení kolejnice k držáku pro uchycení k překladu

Zarovnejte otvory v kolejnici a držáku a vložte dlouhý osazený hřídel.

Hřídel upevněte závlačkou.

1x

Posuňte držáky závlačky, aby se zajistily na místě.

Zvedněte kolejnici na konci motoru až ke stropu. Garážová vrata zcela otevřete. Na horní konec garážových vrat vložte lištu (tlouštka 4 cm) a položte na ni kolejnici.

14

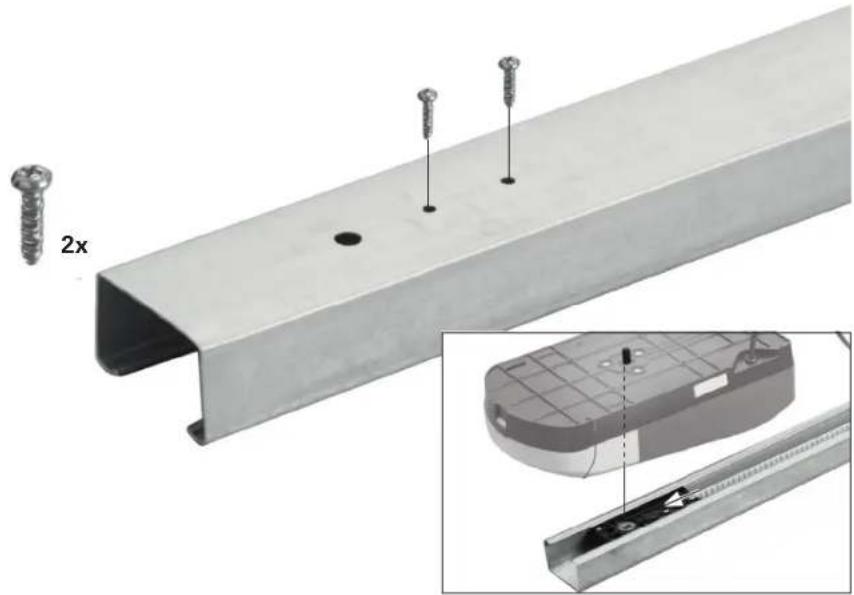

Zavěšení otvírání garážových vrat

Ohněte závěsné držáky tak, abyste překlenuli vzdálenost mezi otvíráním garážových vrat a stropem.

Označte si umístění upevňovacích otvorů a otvory vyvrtejte. Upevněte držák pomocí příslušných hmoždinek a šroubů.

Připevněte kolejnici k závěsným držákům pomocí kolejnice U.

Sejměte lištu z garážových vrat.

VAROVÁNÍ

Aby nedošlo k vážnému zranění nebo smrti:

• Zvolte si místo instalace, za kterým není potrubí ani kabely.
- Držák musí být pevně připevněn k nosné konstrukci na stěně nebo stropě, jinak by se v případě potřeby garážová vrata nemohla vracet. Držák nemontujte do sádrokartonu.
- Při montáži držáku nebo konstrukční opěry do zdiva je třeba použít betonové kotvy.

Sklolaminátová, hliníková nebo lehká ocelová garážová vrata vyžadují vyztužení před instalací držáku vrat.

Vyztužení vrat ve tvaru U je možné jen na vlastní riziko. Vodorovná výztuž by měla být dostatečně dlouhá, aby mohla být zajištěna na dvou svislých podpěrách. Svislá výztuž by měla pokrýt výšku horního panelu.

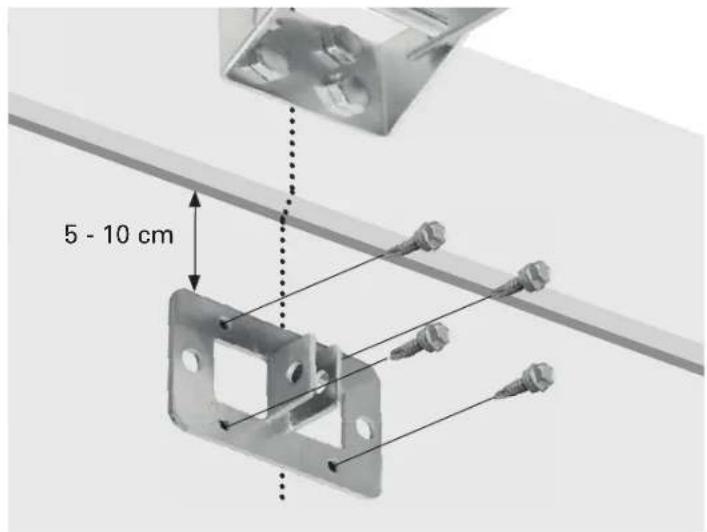

Umístěte horní okraj držáku 5-10 cm pod horní okraj vrat nebo přímo pod jakoukoliv konstrukční podpěru v horní části vrat..

Vyvrtejte upevňovací otvory a upevněte pomocí 4 šroubů se závitem.

4x

16b

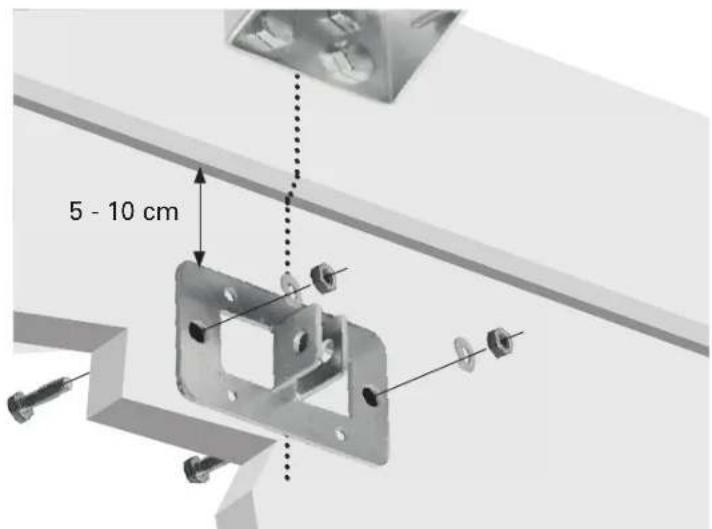

Alternativně použijte strojírenské šrouby, pojistné podložky a matice (nejsou součástí dodávky).

17

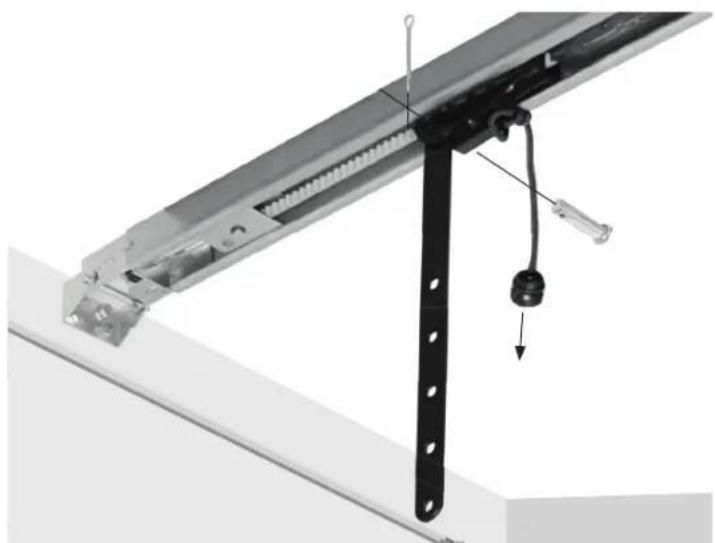

Odpojte pojezd zatažením ruko- jeti nouzového uvolnění.

Připevněte rovné rameno vrat k pojezdu pomocí jedné z krátkých osazených hřídeli.

Hřídel upevněte závlačkou.

Posuňte držáky závlačky, aby se zajistily na místě.

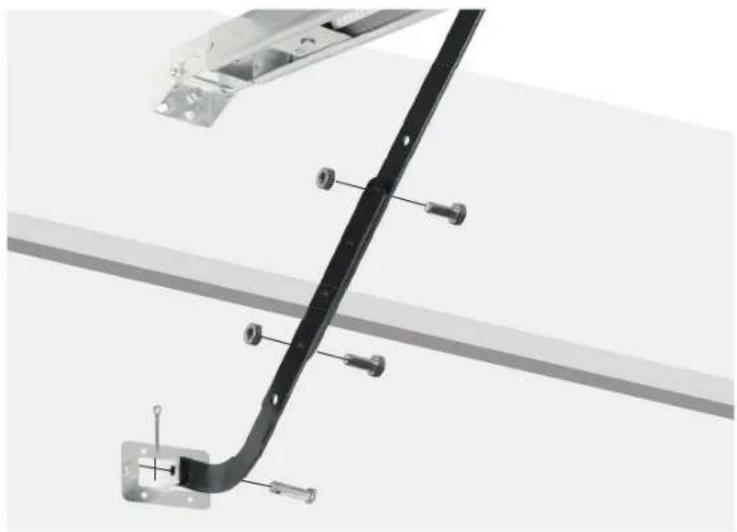

Připojte zahnuté rameno vrat k závěsu vrat druhým krátkým osazeným hřídelem.

Hřídel upevněte závlačkou.

Posuňte držáky závlačky, aby se zajistily na místě.

Ramena připojte šrouby a maticemi. Zvolte otvory co nejdále od sebe, abyste zvýšili pevnost ramena vrat.

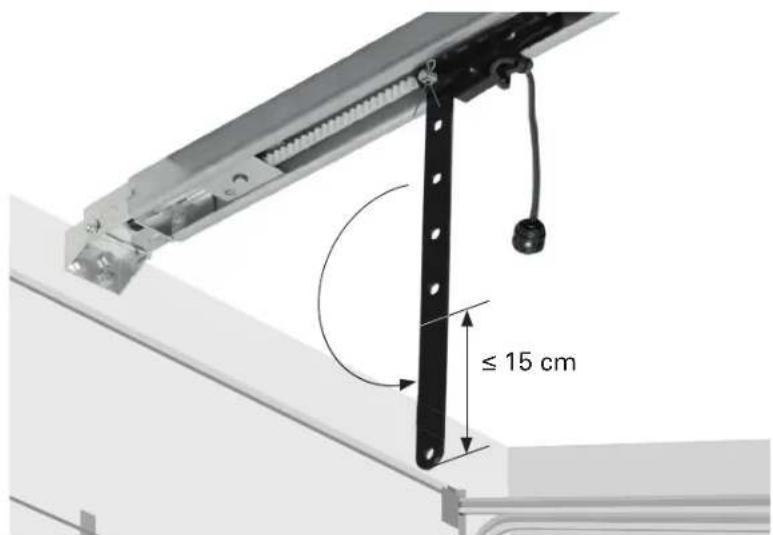

Pokud díry v zahnutém ramenu vrat a rovné rameno vrat nelícují, pootočte rovné rameno vrat. Pokračujte krokem 18. Pokud je to nutné, můžete odříznout až 15 cm z pevného konce rovného ramene.

20

Vytáhněte pojezd A rukojetí pro nouzové uvolnění přes spojku řemene B, dokud nezacvakne na místo.

POZOR

Pokud vaše garáž nemá druhý vstup, nainstalujte nouzovou sadu pro uvolnění vrat u svého dodavatele garážových vrat, abyste mohli v případě poruchy vrata otevřít.

21

Instalace nástěnného ovládání

Sejměte kryt. Zvolte místo instalace v dohledu garážových vrat, za kterým není potrubí ani kabely.

Označte si umístění upevňovacích otvorů a vyvrtejte je. Upevněte nástěnné ovládání pomocí hmoždinek a šroubů.

Na stěnu vedle ovládání garážových vrat umístěte výstražný štítek varující před zachycením.

Připojení elektrického napájení

Připojte otvírání garážových vrat do příslušné zásuvky (viz "Technické údaje"). Ujistěte se, že kabel není v cestě garážových vrat, automobilů nebo lidí.

Tlačitko programování na jed- notce motoru:

– (tlačítko dolů) 1 + (tlačítko nahoru) 2 Tlačítko nastavení 3 Kódovací tlačítko 4

2

Programování dráhy pojezdu

1.

Stiskněte a podržte tlačitko pro nastavení, dokud se kontrolka LED 2 trvale nerozsvítí.

2.

Stiskněte a podržte + (tlačitko nahoru) dokud vrata nedosáhnou požadované horní pozice. LED 2 bliká. Aby nedošlo k poškození vozidel, ujistěte se, že jsou vrata zcela otevřená.

3.

Jakmile jsou vrata v požadované horní poloze, stiskněte a podržte tlačitko nastavení, dokud se kontrolka LED 3 trvale nerozsvítí.

4.

Stiskněte a podržte - (tlačítko dolů) dokud vrata nedosáhnou požadované dolní pozice.

5.

Jakmile jsou vrata v požadované dolní poloze, stiskněte a podržte tlačitko nastavení, dokud kontrolka LED nezhasne.

Stiskněte a podržte kódovací tlačítko, dokud se kontrolka LED 1 trvale nerozsvítí.

2.

Během 10 sekund stiskněte tlačítko 1 nebo 2 na dálkovém ovládání nebo tlačítko aktivace na nástěnném ovládání.

3.

Stiskněte opětovně stejné tlačítko. LED 1 zabliká a zhasne.

Opakujte kroky 1 až 3, abyste mohli nakódovat maximálně 10 dálkových ovládání.

Dálkové ovládání

Nástěnné ovládání

Kontrola reverzního bezpečnostního systému

1.

Když jsou vrata zcela otevřená, vložte desku o tlouštce 5 cm do středu dráhy vrat. 2.

Stiskněte tlačitko dálkového ovládání. Při zavírání MUSÍ být vrata při kontaktu s deskou vrácena.

V opačném případě nepouží-vejte otvírání garážových vrat; místo toho vyhledejte odbornou pomoc pro opravu.

VAROVÁNÍ

Bez řádně nainstalovaného bezpečnostního reverzního systému by se mohly osoby (zejména malé děti) vážně zranit nebo dokonce být usmrceny uzavírajícími se garážovými vraty. Nesprávné nastavení mezí průjezdu garážovými vraty má vliv na správné fungování bezpečnostního reverzního systému.

Bezpečnostní reverzní systém MUSÍ být kontrolován nejméně jednou měsíčně.

- Bezpečnostní reverzní systém musí být kontrolován po každém seřízení.

1.2.

Přečtěte si všechna bezpečností varování a všechny pokyny.

Dálkové ovládání vždy ukládejte mimo dosah dětí.

Garážová vrata spouštějte jen tehdy, pokud jste přesvědčeni, že dráze pojezdu vrat nebrání žádné překážky.

Garážová vrata vždy mějte pod dohledem, dokud se zcela nezavřou. Přesvědčte se, že nikdo nekříží dráhu pohybujících se vrat.

Přesvědčte se, že se nikdo nezdržuje pod zastavenými, částečně otevřenými vraty.

Pokud je to možné, použijte rukojeť pro nouzové uvolnění pouze tehdy, když jsou garážová vrata zavřená.

Pokud potřebujete vytáhnout červené tlačítko pro nouzové uvolnění, když jsou vrata otevřená, ujistěte se, že nikdo není v dráze vrat.

Slabé nebo zlomené pružiny nebo nevyvážená vrata mohou vést k rychlému a nečekanému pádu otevřených vrat.

Nikdy nepoužívejte rukojeť pro nouzové uvolnění, abyste otevřeli nebo zavřeli garážová vrata. Pokud se uzel lana rozváže, můžete spadnout.

Dálkovým ovládáním se vrata mohou dát nečekaně do pohybu. Přesvědčte se, že nikdo nekříží dráhu pohybujících se vrat.

• Stiskněte tlačítko na nástěnném nebo dálkovém ovládání pro spuštění otvirání garážových vrat. Vrata se vždy pohybují v opačném směru, než při posledním chodu.
• Vrata se zastaví, pokud jsou zcela otevřená nebo zavřená.
• Jinak můžete pohyb zastavit opětovným stisknutím tlačítka na dálkovém ovládání.
• Vrata se po opětovném spuštění pohybují opačným směrem.

Údržba

VAROVÁNÍ

Před provedením jakýchkoli oprav nebo demontáže krytů vždy odpojte elektrické napájení z otvírání garážových vrat.

Veškeré opravy kabelů, pružinových sestav a jiného hardwaru musí provádět vyškolený technik dveřních systémů.

VAROVÁNÍ

Pravidelně provádějte kontrolu ručního uvolnění a bezpečnostního reverzního systému. Provádějte údržbu garážových vrat podle pokynů v návodu k vratům. Nedostatečná údržba může vést k nebezpečnému provozu.

- Ujistěte se, že je varovný štítek řádně upevněn a je zcela čitelný.

Práce na údržbě prováděné provozovatelem

• Poškození nebo opotrebení systému vrat smí odstraňovat pouze kvalifikovaní a vyškolení odborníci.
• Aby byl zajištěn bezporuchový provoz, musí být systém vrat pravidelně kontrolován a případně opraven. Před zahájením prací na systému vrat vždy odpojte provozní systém ze zdroje napájení.
• Pravidelně kontrolujte, zda bezpečnostní zařízení fungují správně; nejméně každých šest měsíců.
• Kontrolu bezpečnostního reverzního systému provádějte jednou za měsíc (viz "Kontrola bezpečnostního reverzního systému").
• Zkontrolujte všechny pohyblivé části systému vrat a systému pohonu vrat.
• Zkontrolujte, zda systém vrat nejeví známky poškození nebo opotřebení.
• Ručně pohybujte vraty a zkontrolujte, zda se vrata pohybují snadno a lehce.
• Zkontrolujte všechny napájecí kabely, zda nejsou poškozeny.

Měsíční údržba

Kontrola ručního uvolnění

VAROVÁNÍ

Při uvolnění může dojít k pádu nevyvážených vrat. Během kontroly udržujte dráhu vrat volnou.

• Zavřete garážová vrata zatažením za rukojeť pro nouzové uvolnění. Pojezd se deaktivuje.
• Zkontrolujte vrata pro vyvážení tím, že je z poloviny uvolníte. Pokud jsou vyvážená, měla by zůstat na místě, plně podporovaná pružinami. Pokud budou vrata klesat dolů, požádejte o profesionální servis garážových vrat.

Kontrola reverzního bezpečnostního systému

• Když jsou vrata zcela otevřená, vložte desku o tlouštce 5 cm do středu dráhy vrat.
• Při zavírání MUSÍ být vrata při nárazu na desku vrácena. Pokud se vrata zastaví o překážku, požádejte o profesionální servis garážových vrat.

Čištění

• Jestliže budete potřebovat vyčistit otvírání garážových vrat nebo ovládání, vyčistěte povrch kartáčem nebo ho setřete měkkou navlhčenou utěrkou. Použít lze také jemný detergent, ale nepoužívejte alkohol, benzín ani jiné podobné čisticí prostředky.
• K čištění plastových dílů nikdy nepoužívejte žíraviny.

Výměna baterie nástěnného ovládání

Odstraňte kryt vložením malého šroubováku do otvoru ve spodní

části krytu.

Vložte novou baterii C2032

(+ směrem nahoru) a opět na- montujte kryt.

Výměna baterie dál- kového ovládání

Odšroubujte tři malé šrouby na zadní straně dálkového ovládání, sejměte kryt a vložte novou baterii L828. Respektujte prosím správnou polaritu.

Kryt znovu namontujte.

Stiskněte a podržte kódovací tlačítko, rozsvítí se LED 1.

2.

Uvolněte tlačítko, když LED 1 zhasne. Všechna dálková ovládání jsou nyní vymazána. To může být nutné při ztrátě dálkového ovládání. 3.

Pro opětovné spárování ovládání viz kapitola "Programování", část 3).

1.2.

Odstraňování potíží

PROBLÉM PŘÍČINA ŘEŠENÍ

Garážová vrata se neotvírají Vrata jsou uzamčená Před provozem otvírání garážovýchvrat odemkněte všechny zámky
	Ovládání nepřipojeno (zkuste jinéovládání pro potvrzení)	Přibližte dálkové ovládání více k otví-rání garážových vratVyměňte baterii (viz část "Výměnabaterie")Spárujte ovládání (viz část "Progra-mování")Přemístěte ovládání
	Zaseknutá vrata (po vytažení nouzo-vého uvolnění lze vraty pohnout jen svynaložením větší síly)	Nechte technika vyškoleného voblasti dveřních systémů provéstúdržbu vrat.
	Selhání připojení elektrického napá-jení	Zapojte zástrčku otvírání garážovýchvrat do vhodné zásuvkyZkontrolujte zásuvku pomocí vhod-ného svítidlaPokud není zásuvka funkční, nechej-te kvalifikovaného elektrikáře opravitpřípojku elektrického napájení
Garážová vrata se nezavírají/neotvírají úplně	Poškození držáků, přípojek, ramen Zkontrolujte garážová vrata a ot-vírání vrat; přeprogramujte dráhupojezdu; po naprogramování vždyzkontrolujte bezpečnostní reverznísystém
	Vrata nevyvážená (po vytažení nou-zového uvolnění a otevření vrat vpůli dráhy nejsou vrata v této polozedržena pružinami)	Nechte technika vyškoleného voblasti dveřních systémů provéstúdržbu vrat.
Garážová vrata se během zavi-rání vracejí	Zaseknutá vrata (po vytažení nouzo-vého uvolnění lze vraty pohnout jen svynaložením větší síly)	Nechte technika vyškoleného voblasti dveřních systémů provéstúdržbu vrat.
	Překážky v dráze Odstraňte překážky, jako kamenyaled, z dráhy vrat
	Chybně nastavena dráha pojezdu Přeprogramujte dráhu pohybu; poprogramování vždy zkontrolujte bez-pečnostní reverzní systém

Likvidace

Obrázek se škrtnutou popelnicí poukazuje na požadavek samostatné likvidace odpadů z elektrických a elektronických zařízení (OEEZ).

Elektrická a elektronická zařízení mohou obsa-

hovat nebezpečné materiály a materiály nebezpečné pro životní prostředí. Toto zařízení nelikvidujte jako domovní odpad. Odevzdejte ho do sběrny elektrického a elektronického odpadu. Dodržením této zásady pomáháte šetřit zdroje a chráníte životní prostředí. Další podrobnosti si vyžádejte od svého prodejce nebo od místních úřadů.

Použité akumulátory musí být řádně zlikvidovány. Obchody prodávající baterie a městská sběrná místa nabízejí speciální sběrné kontejnery k likvidaci baterií.

Děti si nesmí hrát s plastovými sáčky a obalovým materiálem, protože hrozí možný úraz nebo nebezpečí zadušení. Tento materiál bezpečně uložte nebo ho ekologicky zlikvidujte.

Đakujeme!

Dôležité bezpečnostné pokyny 147

Údržba zo strany operátora 166

Mesačná údržba 166

Čistenie 166

Výmena batérie v nástennom ovládači 167

Výmena batérie v dialkovom ovládači 167

Vymazanie ovládacích prvkov 167

na dohlad od garážových dvier.

- Výstražný štítok o zachytení umiestnite na stenu vedl’a ovládača garážových dverí.

- Po dokončení inštalácie otestujte bezpečnostný spätný systém.

Pri použití na batérie

- Pred likvidáciou zariadenia je potrebné vybrat' z neho batériu.

závajte ani neskratujte. Nepoužívajte spolu staré a nové batérie.

· Dodržiavajte bezpečnostné poznámky a ostatné poznámky na batérii a jej balení.

- Nedovol'te, aby došlo k prehltnutiu batérie, nebezpečenstvo chemického popálenia.

Konečný návrh ETSI EN 301 489-3 V2.1.1:2017

EN 62479:2010

Spectrum (Obj. 3(2)): EN 300 220-2 V3.1.1:2017

Max. hmotnost garážových dverí

Ohnite závesné konzoly na preklenutie vzdialenosti medzi otváračom garážových brán a stropom.

Odstráňte dosku z garážových dvier.

UPOZORNENIE

Montáž konzoly dverí

Vyznačte upínacie otvory a vy-vrtajte ich. Pripevnite nástenný ovládač pomocou uzávierok a skrutiek.

Stlačte a podržte nastavovacie tlačidlo, kým LED 2 nezačne nepretržite svietit.

2.

Párovanie ovládacích prvkov

Indikátor LED 1

Tlačidlo 1 2

Tlačidlo 2 3

Stláčajte kódovacie tlačidlo, kým LED 1 nezačne nepretržite svietit.

2.

Dialkové ovládanie vždy odkladajte mimo dosahu detí.

- Skontrolujte, či je výstražný štítok správne a plne čitatelný.

Údržba zo strany operátora

Výmena batérie v nástennom ovládači

Výmena batérie v dialkovom ovládači

Vymazanie ovláda- cích prvkov

1.

Stlačte a podržte tlačidlo Code, LED 1 sa rozsvieti.

2.
