Typ produktu	Zariadenie na otváranie garážových dverí
Značka	Hornbach
Model	C800
Menovité napätie	220-240 V~ / 50 Hz
Menovitý výkon	120 W
Príkon v pohotovostnom režime	6 W
Stupeň krytia	IP20
Trieda ochrany	II (zosilnená izolácia)
Hmotnosť	4,2 kg
Rozsah teplôt	-20 až +45 °C
Maximálna ťažná sila	800 N
Rýchlosť	0,15 m/s
Hladina hluku	<70 dB(A)
Doba nepretržitej prevádzky	4 min
Životnosť	25 000 cyklov
Maximálne rozmery kompatibilných dverí	4880 x 2200 mm
Maximálna hmotnosť dverí	116 kg
Min. vzdialenosť strop – horný bod dverí	150 mm
Typ batérií (diaľkový ovládač)	L828 (27A) 12V
Typ batérií (nástenný ovládač)	CR2032
Rádiová frekvencia	433,92 MHz
Dosah rádia (voľné pole)	25 m
Osvetlenie	LED (užívateľ nevymení)
Údržba a čistenie	Utierajte mäkkou vlhkou handričkou; možný jemný čistiaci prostriedok, nie alkohol ani benzín
Náhradné diely a opraviteľnosť	Kontaktujte svoj obchod HORNBACH pre servis a diely; batérie vymeniteľné užívateľom; ostatné opravy vykonáva kvalifikovaný technik
Všeobecné informácie	Správne použitie: súkromné garážové dvere, nie na komerčné použitie; mesačná skúška bezpečnostného spätného systému povinná

Často kladené otázky - C800 Hornbach

Aké sú požiadavky na inštaláciu otvárača dverí Hornbach C800?

Inštalácia vyžaduje voľnú nástennú zásuvku (220-240 V), dobre vyvážené garážové dvere, náradie ako príklepová vŕtačka, vodováha a kotvy vhodné pre typ steny. Dvere musia mať max. výšku 2200 mm a max. hmotnosť 116 kg. Odporúča sa zavolať kvalifikovaného inštalatéra.

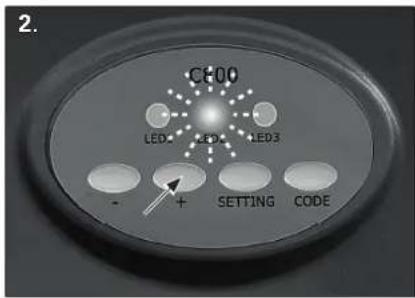

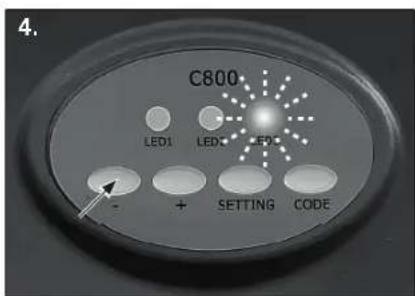

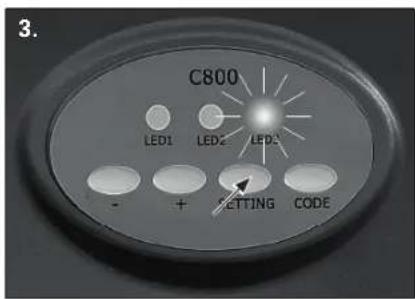

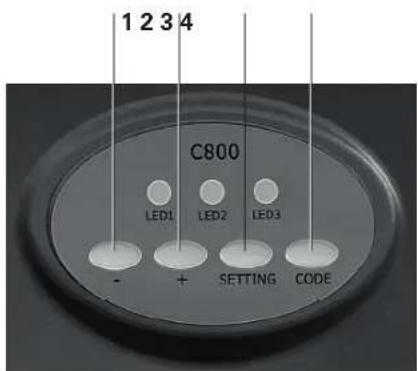

Ako naprogramovať dráhu pohybu (horný a dolný limit)?

Stlačte a podržte tlačidlo Setting, kým sa nerozsvieti LED 2. Pomocou tlačidla + zdvihnite dvere do požadovanej hornej polohy, potom stlačte Setting, kým sa nerozsvieti LED 3. Pomocou tlačidla - spustite dvere do dolnej polohy, potom stlačte Setting, kým LED zhasnú.

Koľko diaľkových ovládačov možno spárovať a ako?

Je možné naprogramovať až 10 diaľkových ovládačov. Stlačte tlačidlo Code, kým sa nerozsvieti LED 1, potom do 10 sekúnd stlačte tlačidlo 1 alebo 2 na diaľkovom ovládači. Znova stlačte to isté tlačidlo; LED 1 bliká a zhasne. Opakujte pre každý diaľkový ovládač.

Ako otestovať bezpečnostný spätný systém?

Umiestnite dosku hrubú 5 cm do stredu dráhy dverí, dvere úplne otvorené. Stlačte diaľkový ovládač na zatvorenie dverí. Dvere by sa mali pri kontakte s doskou vrátiť späť. Ak nie, prestaňte používať a kontaktujte odborníka. Testujte aspoň raz za mesiac.

Čo robiť, ak sa dvere neotvárajú?

Skontrolujte, či dvere nie sú zamknuté, či je diaľkový ovládač v dosahu a jeho batéria funkčná, či je napájanie zapojené a zásuvka pod napätím. Ak problém pretrváva, skúste znovu spárovať diaľkový ovládač alebo kontaktujte zákaznícky servis HORNBACH.

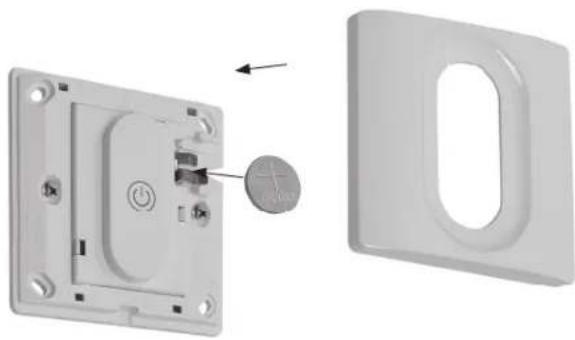

Ako vymeniť batériu v nástennom ovládači?

Vložte malý skrutkovač do štrbiny v spodnej časti krytu a vyberte ho. Vymeňte za novú batériu CR2032, stranou + nahor, potom nasaďte kryt.

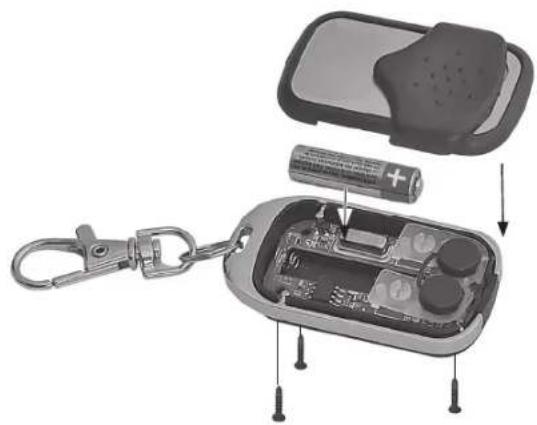

Ako vymeniť batériu v diaľkovom ovládači?

Odskrutkujte tri skrutky na zadnej strane diaľkového ovládača, odstráňte kryt a vložte batériu L828 (27A) 12V so správnou polaritou. Nasaďte kryt a zaskrutkujte.

Kedy a ako vykonať test manuálneho odblokovania?

Zatvorte dvere, potiahnite červenú rukoväť núdzového odblokovania nadol. Vozík sa odpojí. Zdvihnite dvere do polovice dráhy a uvoľnite: ak zostanú na mieste, vyváženie je dobré. Ak spadnú, kontaktujte odborníka. Vykonávať mesačne.

Aké čistiace prostriedky použiť?

Použite mäkkú vlhkú handričku, prípadne s jemným čistiacim prostriedkom. Nikdy nepoužívajte výrobky na báze alkoholu, benzínu alebo leptavých látok.

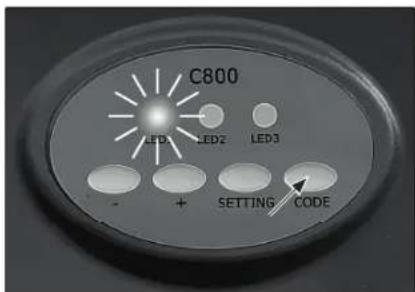

Ako vymazať všetky diaľkové ovládače, ak sa jeden stratí?

Stlačte a podržte tlačidlo Code na motore. LED 1 sa rozsvieti, potom zhasne; potom tlačidlo uvoľnite. Všetky diaľkové ovládače sú vymazané. Na opätovné spárovanie postupujte podľa postupu programovania.

NÁVOD NA OBSLUHU C800 Hornbach

Hladina akustického tlaku <70 dB(A)

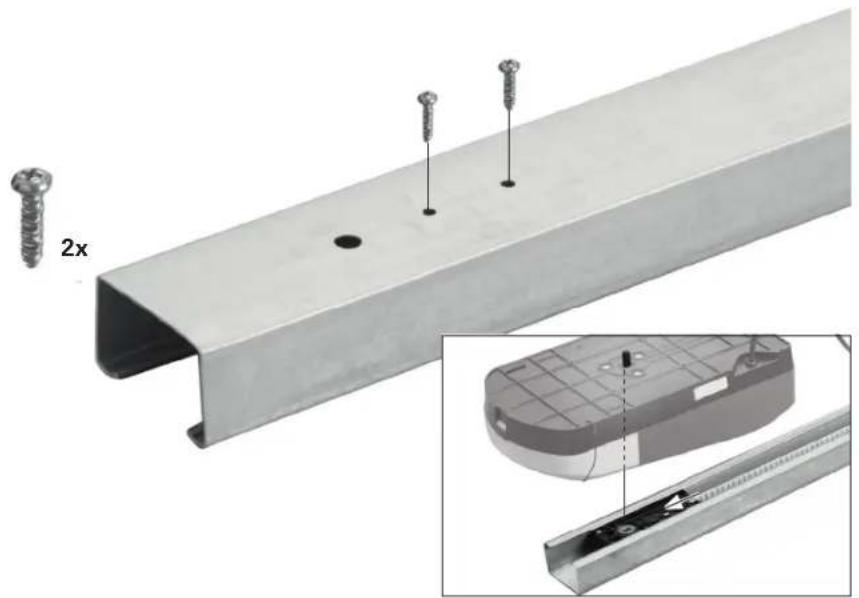

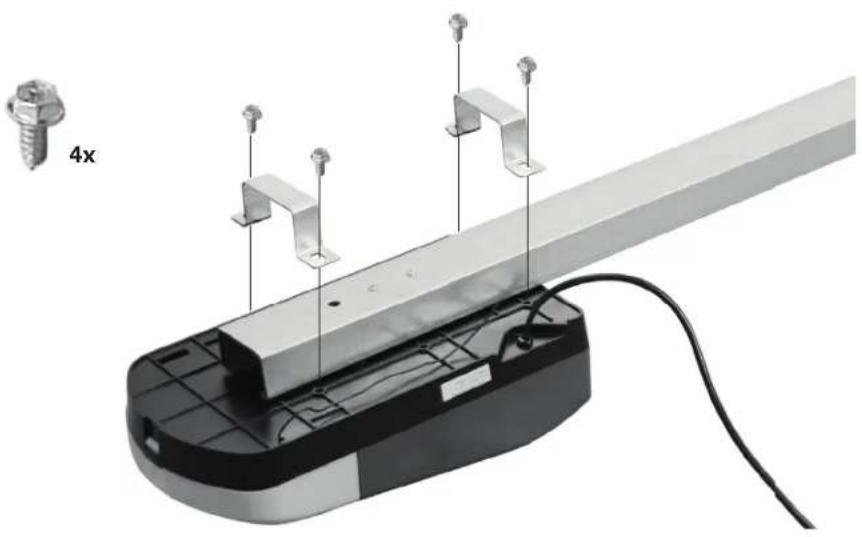

Sestava ozubených kol

Sme presvedčení, že tento otvárač garážových dverí prekročí vaše očakávania a pri jeho používaní vám želáme veľa spokojnosti.

Pred inštaláciou alebo použitím otvárača garážových dverí si prečítajte návod. Po inštalácii ho uchovávajte ho v blízkosti garážovej dverí a dodržiavajte bezpečnostné pokyny.

Servis

V prípade, že potrebujete servis alebo náhradné diely, obrátte sa na miestnu predajňu produktov HORNBACH.

Symboly

Tento návod na použitie si pozorne prečítajte a odložte si ho na budúce použitie.

Výstraha na nebezpečenstvo nehody a poranenia osób a závažné poškodenie majetku.

Sú potrebné 2 osoby.

Nepoužívajte v exteriéri alebo vo vlhkom prostredí.

Trieda ochrany II (zosilnená izolácia)

Teplotný rozsah -20 až 45 °C

Ked' sa dvere pohybujú, zabráňte prístupu detí. Nikdy nedovolte deťom chodit alebo behať pod pohybujúcimi sa dverami. Nikdy nedovolte deťom používať ovládacie prvky otvárača dverí. Pohybujúce sa dvere majte vždy na dohlad. Ak sa pod dverami zachytí osoba, stlačte ovládacie tlačidlo alebo použite núdzové uvolnenie.

Ak otvárač dverí nefunguje, zatlačte červené tlačidlo núdzového uvolnenia a otvorte dvere manuálne.

UPOZORNENIE

Označuje potenciálne nebezpečnú situáciu, ktorá v prípade nechránenia môže mať za následok smrt alebo vážne (nezvratné) zranenia.

POZOR

Označuje potenciálne nebezpečnú situáciu, ktorá môže viest k menšiemu alebo strednému zraneniu alebo poškodeniu produktu či zariadenia.

Obsah

Servis 146

Symboly 146

Účel použitia 146

Vyhlásenie o zhode 149

Prehl'ad 150

Komponenty 150

Rozsah dodávky 150

Technické údaje 152

Inštalácia 153

Potrebné príslušenstvo 153

Príprava 153

Programovanie 162

Test bezpečnostného spätného systému 164

Obsluha 165

Údržba 166

Riešenie problémov 168

Likvidácia 168

Účel použitia

Toto otvárač garážových dverí je určený na obsluhu garážových dverí v súkromnom sektore, ktoré splňajú špecifikácie uvedené v sekcií technických údajov. Otvárač garážových dverí možno používať len v suchých miestnostiach. Otvárač sa nesmie používať s dverami, ktoré majú otvory s priemerom väčším ako 50 mm alebo okraje či vyčnievajúce časti, ktoré by osoba mohla chytiť alebo sa na ne postaviť. Otvárač garážových dverí nie je určený na komerčné použitie alebo použitie na verejných priestoroch.

Akékolvek iné použitie alebo modifikácia otvárača garážových dverí sa považuje za nevhodné použitie a mohlo by predstavovať značné riziká.

UPOZORNENIE

- Pred inštaláciou a použitím produktu si pozorne prečítajte túto inštalačnú a používatelskú príručku.

- Ak chcete vykonat' správnu a bezpečnú inštaláciu, riadte sa podľa požiadaviek na inštaláciu a inštalačných metód:

- Nedostatočná údržba môže mať za následok nebezpečnú prevádzku.

UPOZORNENIE

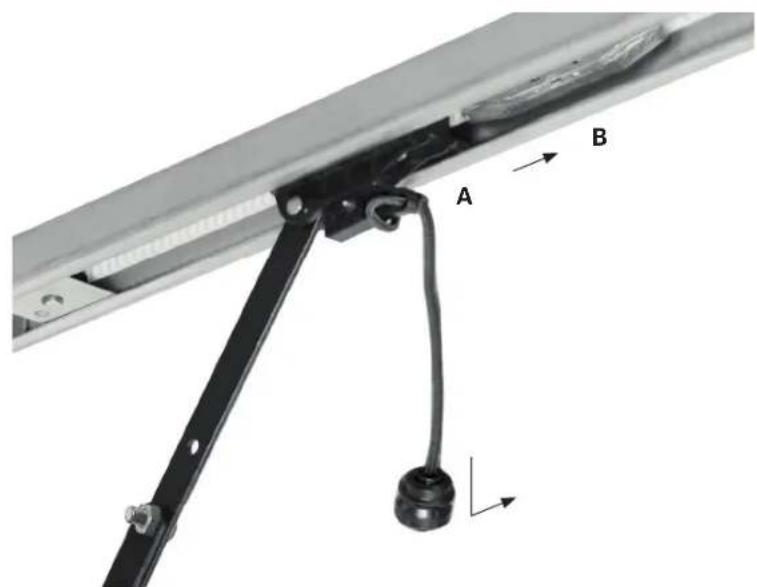

Test manuálneho uvolnenia

• Zatvorte garážové dvere, potom potiahnite nadol červenú rukovát núdzového uvolnenia. Zberač sa odpojí.
• Otestujte vyváženie dverí - uvolnite ich do polovice. Ak sú vyvážené, mali by zostat na mieste, podoprené výhradne vlastnými pružinami. Ak dvere padnú, obrátte sa na odborný servis garážových dverí.

UPOZORNENIE

Test bezpečnostného spätného systému

• Nechajte dvere úplne otvorené a do stredu dverí položte dosku s hrúbkou 5 cm.
• Stlačte tlačidlo na dialkovom ovládači. Pri zatváraní sa MUSIA dvere pri kontakte s doskou spustit opačným smerom.
  • V opačnom prípade prestaňte používať otvárač garážových dverí a obrátte sa na odbornú pomoc a požiadajte o opravu.

• Prečítajte si a dodržiavajte všetky upozornenia a pokyny.
• Dialkové ovládanie vždy odkladajte mimo dosahu detí. Deti sa nesmú hrať so zariadením. Čistenie a používatelškú údržbu zariadenia nesmú vykonávať deti bez dozoru.
  Toto zariadenie môžu používať deti od veku 8 rokov a osoby so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo nedostatočnými skúsenostami a znalostami, pokial’ majú zabezpečený dozor alebo boli poučené o používaní zariadenia bezpečným spôsobom a porozumeli príslušným rizikám.
  · Garážové dvere aktivujte len po kontrole, že pohybu dverí nebránia žiadne prekážky.
• Garážové dvere majte na dohlad, kým sa úplne nezatvoria. Do dráhy pohybujúcich sa dverí nesmie nikto vstupovať.
• Pod zastavené či čiastočne otvorené dvere nesmie nikto vstupovať.
• Sledujte pohybujúce sa dvere a nedovolte prístup iným osobám, kým sa dvere úplne neotvoria alebo nezatvoria.

• Vdaka dialkovému ovládaniu sa dvere môžu neočakávane dať do pohybu. Do dráhy pohybujúcich sa dverí nesmie nikto vstupovať.
  Ak je to možné, rukováť núdzového uvolnenia použite len vtedy, keď sú garážové dvere zatvorené. V opačnom prípade zaistite, aby sa v garážových dverách nenachádzali žiadne osoby a prekážky. Slabé alebo zlomené pružiny alebo nevyvážené dvere môžu spôsobit rýchly a neočakávaný pád otvorených dverí.
  Rukováť núdzového uvolnenia nikdy nepoužívajte na otvorenie alebo zatvorenie garážových dverí tahaním. Ak sa uzol lana rozviaže, mohli by ste spadnút.

• Pravidelne kontrolujte inštaláciu, skontrolujte najmä káble, pružiny a upevňovacie prvky, či nemajú znaky opotrebovania, poškodenia alebo sú nevyvážené. Zariadenie nepoužívajte, ak je potrebná oprava alebo úprava, pretože porucha na zariadení alebo nesprávne vyvážené dvere môžu spôsobit zranenie.

• Bezpečnostný spätný systém sa musí testovať každý mesiac a po akýchkolívek úpravách. Pri kontakte s predmetmi, ktoré sú 5 cm nad úrovňou podlahy, sa musia byť garážové dvere spustit opačne.
• Raz mesačne je potrebné otestovať vyváženie garážových dverí. Nesprávne vyvážené dvere v prípade potreby nemusia fungovať v opačnom smere a môžu spôsobit vážne zranenie alebo smrt.
• Všetky opravy káblov, pružinových zostáv a dálšieho technického vybavenia musí vykonávať vyškolený technik dverí.
• Každé lano z ocel'ového drôtu musí mať bezpečnostný faktor nie menší ako 6 (minimálna medza pevnosti/statické zataženie jedného lana).
• Lanové bubny majú priemer rozstupovej kružnice (PRK) najmenej 20-násobok priemeru lana.
• Pred vykonaním opráv alebo odstránením krytov vždy odpojte otvárač garážových dverí z elektrickej siete.
• V prípade potreby požiadajte o autorizovaný servis.
• Zabezpečte, aby všetky bezpečnostné a bezpečnostné štítky boli plne čitatelné.
• Stítky, ktoré varujú pred zachytením pripevnite natrvalo na viditel'nom mieste alebo do blízkosti akýchkol'vek pevných ovládacích prvkov.
  · Pohon sa nesmie používať s dverami, ktoré majú sú vybavené vchodovými dverami.
• Pohon sa nesmie používať s dverami, ktoré majú otvory s priemerom väčším ako 50 mm alebo okraje či vyčnievajúce časti, ktoré by osoba mohla chytiť alebo sa na ne postaviť.

- Otvárač garážových dverí inštalujte len na riadne vyvážené a namazané garážové dvere.

- Deaktivujte všetky zámky spojené s garážovými dverami.

- Pohon je určený na inštaláciu najmenej 2,5 m nad podlahu alebo inú prístupovú plochu.

- Spúšťací člen na manuálne uvoľnenie namontujte do výšky maximálne 1,8 m. Ak je spúšťací člen demontovatelný, musí byť umiestnený v bezprostrednej blízkosti dverí.

- Nikdy nepripájajte otvárač garážových dve-rí k napájaciemu zdroju, kým na to nedo-stanete pokyn.

- Štítok týkajúci sa manuálneho uvolnenia natrvalo upevnite do blízkosti jeho ovládacieho prvku.

- Počas inštalácie alebo servisu otvárača nikdy nenoste hodinky, prstene ani volný odev. Môžu sa zachytiť v garážových dve-rách alebo v otváracích mechanizmoch.

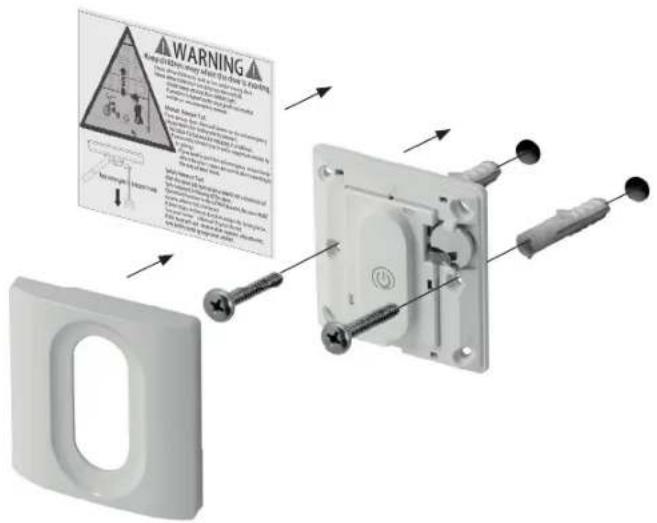

- Inštalácia ovládača garážovej brány na- montovaného na stenu:

· mimo dosahu detí v minimálnej výške 1,5 m.

- vo väčšej vzdialenosti od pohyblivých dielov dverí.

- Stítok o manuálnom uvolnení/bezpečnostný štítok o spätnom chode umiestnite na priamy dohlad na vnútornú stranu garážových dverí.

Aby nedošlo k vážnemu zraneniu alebo úmrtiu v dôsledku zásahu elektrickým prúdom, pred každým servisom alebo údržbou odpojte všetko elektrické a batériové napájanie.

- Upozornenie! Nedostatočná údržba môže mať za následok nebezpečnú prevádzku.

- POZOR! Nebezpečenstvo výbuchu pri nesprávnej výmene batérií. Vymieňajte len za batérie rovnakého typu. Dávajte pozor na správnu polaritu.

- Nevystavujte batérie (balenie batérií alebo vložené batérie) nadmernému teplu zo slnečného žiarenia, ohňa a pod. Chráňte pred mechanickými otrasmi. Udržiavajte v suchu a čistote. Udržiavajte mimo dosahu detí.

- Batérie neotvárajte, nerozoberajte, nerozre-

· Presakujúce batérie odstráňte a priečinok na batérie dôkladne vyčistite. Vyhýbajte sa kontaktu s očami a pokožkou.

Ak máte obavy, že mohlo dôjst k prehltnutiu alebo preniknutiu batérie do ktorejkol'vek časti tela, okamžite vyhl'adajte lekársku pomoc.

Vyhlásenie o zhode

CE Vyhlasujeme, že produkt popísaný v časti Technickéúdaje:

Otvárač garážových dverí C800

vyrobené pre:

76879 Bornheim / Nemecko

vyhovujú nasledujúcim smerniciam:

Strojárska smernica 2006/42/EC

Smernica RED 2014/53/EU

a vyhovuje nasledujúcim platným harmonizovaným normám:

EN 60335-2-95:2015/A1:2015

EN 60335-1:2012/A13:2017

EN 62233:2008

AfPS GS 2014:01 PAK

EN 13241:2003/A2:2016

prEN 12635:2015

EN 12635:2015

EN 12453:2017

EN ISO 12100:2010

EN 55014-1:2017

EN 55014-2:2015

EN 55015:2013/A1:2015

EN 61547:2009

EN 61000-3-2:2014

EN 61000-3-3:2013

Návrh ETSI EN 301 489-1 V2.2.0:2017

Otvárač dverí nesmie byť uvedený do prevádzky, kým systém garážových dverí, do ktorého sa má zabudovať, nie je deklarovaný podľa ustanovení smerníc EN 12453, EN 13241 a 2006/42/ES.

ppa. Andrew Jack

Andreas Back

Vedenie manažmentu kvality, životného prostredia a CSR

Splnomocnená osoba za vyhotovenie technických podkladov

Bornheim, 12.08.2018

76879 Bornheim / Nemecko

Prehl'ad

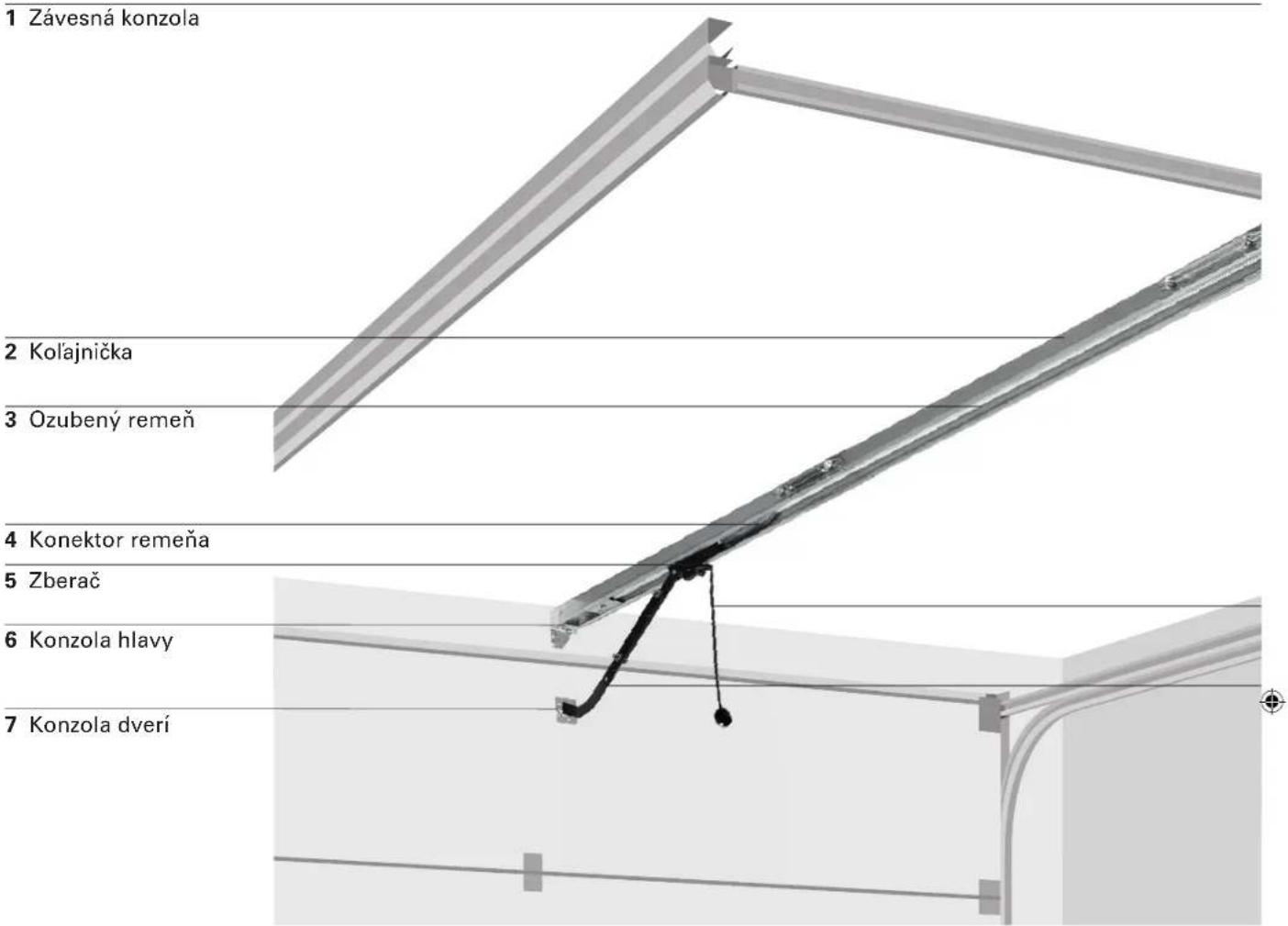

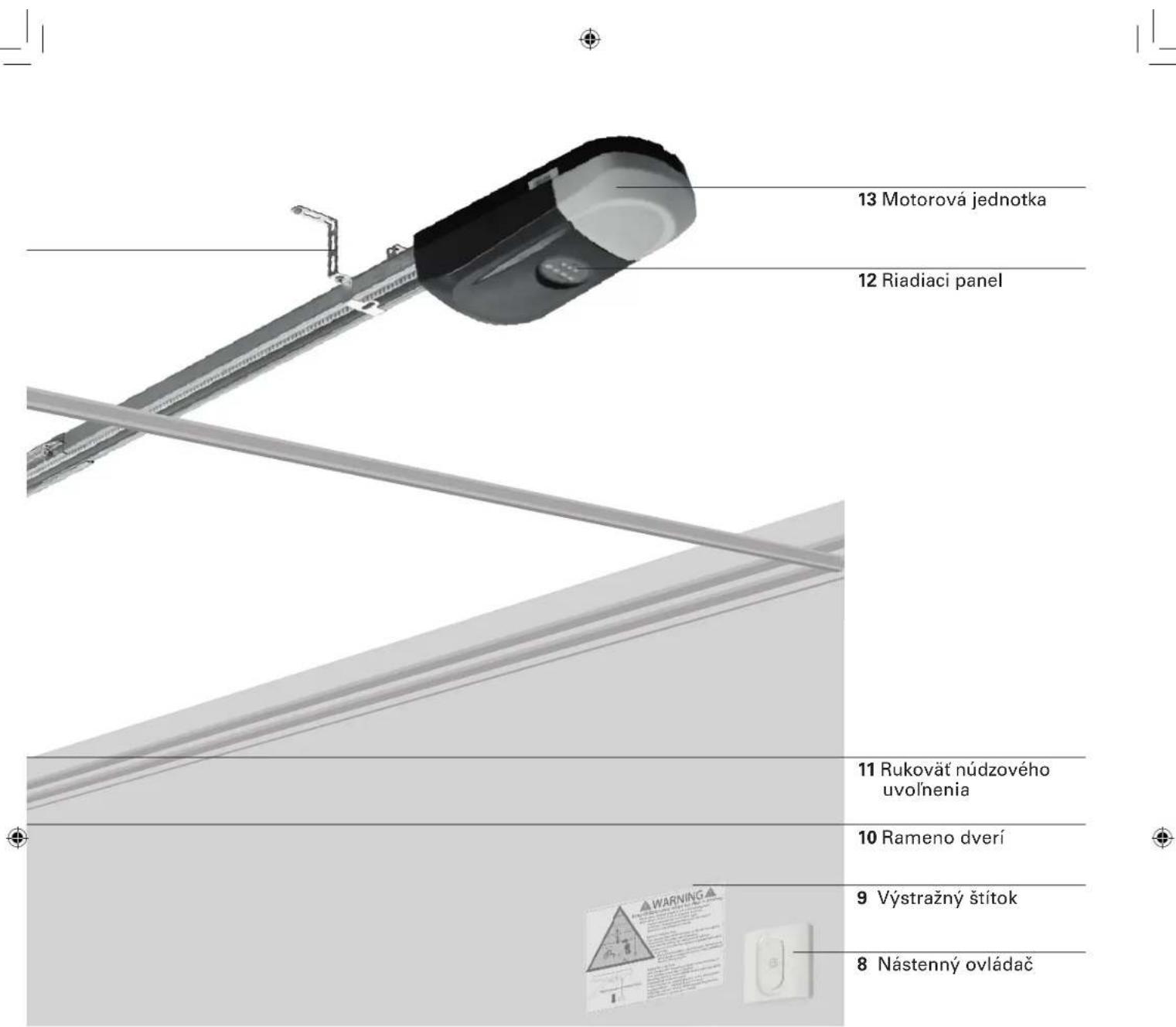

Komponenty

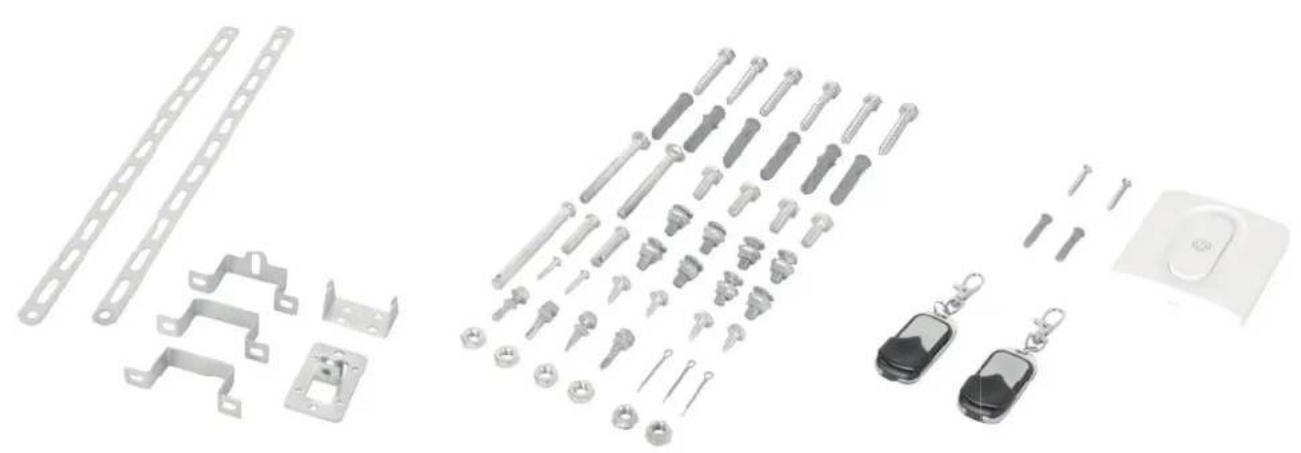

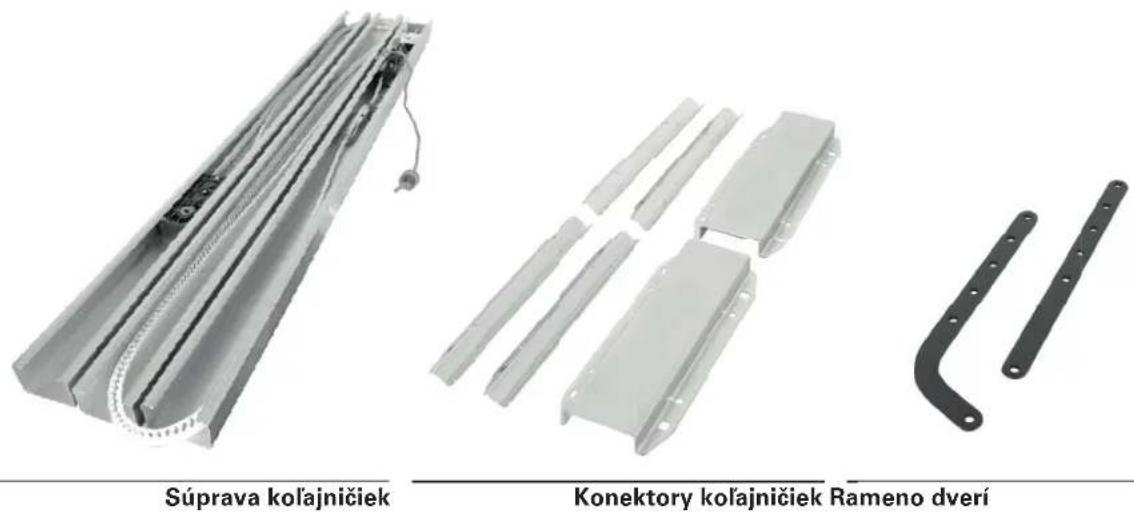

Rozsah dodávky

Konzoly Súprava skrutiek Ovládacie prvky

Technické údaje

Otvárač garážových dverí

Menovité napätie 220-240 V\~/ 50 Hz

Menovitý výkon 120 W

Spotreba v pohotovostnom režime 6 W

Svetelný zdroj LED, nevymieňatelný používatelom

Trieda ochrany IP 20

Stupeň ochrany II

Hmotnost 4,2 kg

Teplotný rozsah -20 až +45 °C

Max. tahová sila 800 N

Rýchlost

LpA

Đoba nepretržitej prevádzky

Životnosť otvárača

0,15 m/s

<70 dB(A)

4 min.

25 000 cyklov

Vhodné pre garážové dvere, ktoré spíňajú všetky nasledujúce požiadavky:

Struktúra

Max. rozmer garážových dverí

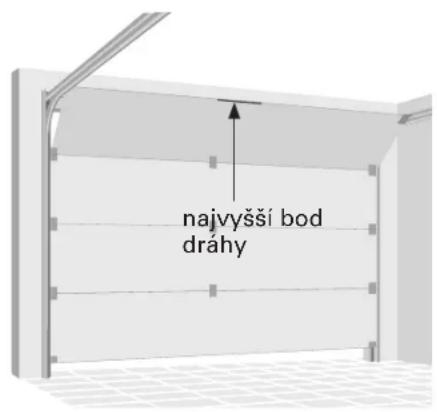

Min. vzdialenost medzi stropom a najvyšším bodom pohybu dverí

Sekčné dvere s horizontálnou a vertikálnou dráhou, správne vyvážené a vybavené brzdiadim zariadením

4880 x 2200 mm

116 kg

150 mm

Nástenný ovládač

Typ batérií

Frekvenčný rozsah

Rádiový rozsah vo volnom priestore

Max. vysielací výkon

CR2032

433,92 MHz ±100 kHz

25 m

4 dBm

Dialkové ovládanie

Typ batérií

Frekvenčný rozsah

Rádiový rozsah vo volnom priestore

Max. vysielací výkon

L828 (27A) 12V

433,92 MHz ±100 kHz

25 m

4 dBm

Inštalácia

UPOZORNENIE

Ak máte nejaké pochybnosti o nosnosti miesta inštalácie, poradte sa s odborníkom.

UPOZORNENIE

Dôležité bezpečnostné pokyny. Dodržujte všetky pokyny, pretože nesprávna inštalácia môže viest k vážnemu zraneniu.

• Pred inštaláciou jednotky odstráňte všetky nepotrebné laná alebo reťaze a vypnite všetky zariadenia, napríklad zámky, ktoré nie sú potrebné na prevádzku s napájaním.
• Pred inštaláciou jednotky skontrolujte, či sú dvere v dobrom mechanickom stave, správne vyvážené a správne sa otvárajú a zatvárajú.
• Pred inštaláciou skontrolujte, či stena alebo strop na mieste inštalácie majú dostatočnú nosnosť. V závislosti od typu steny na mieste inštalácie treba zvolit správny upínací prvok na zabezpečenie správneho upevnenia.
• Po inštalácii skontrolujte, či je mechanizmus správne nastavený a či pohon funguje opačným smerom alebo či je možné objekt uvolníť, ked sa dvere dotýkajú 50 mm vysokého objektu položeného na podlahe.
• Po inštalácii skontrolujte, či diely dverí nepresahujú na verejné chodníky alebo cesty.
• Po inštalácii skontrolujte, či systém ochrany proti zachyteniu funguje podľa určenia.

UPOZORNENIE

Aby pri inštalácii nevzniklo riziko, inštalujúci musí mať dostatočné znalosti v nasledujúcich kvalifikáciách:

• Manipulácia s rebríkmi a lešením.
• Posudzovanie základných štruktúr budovy.
• Manipulácia s nástrojmi a strojmi.
• Manipulácia a inštalácia upevňovacieho vybavenia.
• Uvádzanie do prevádzky a obsluha produktov.

Ak nie je možné každú kvalifikáciu zabezpečit inštalárom, vyhladajte profesionalneho odborníka na inštalácie, aby vykonal inštaláciu.

UPOZORNENIE

Elektrické práce a opravy musí vykonávať kvalifikovaný elektrikár.

Počas inštalácie vždy dodržiavajte štátne predpisy pre inštaláciu.

UPOZORNENIE

V prípade, že sa garážové dvere zovrú, zaseknú alebo stratia vyváženie, vždy sa obrátte na vyškolených technikov dverových systémov. Nevyvážené garážové dvere sa v prípade potreby nespustia opačným smerom.

Nikdy sa nepokúšajte uvoľňovať, presúvať alebo nastavovať garážové dvere, dverové pružiny, káble, remenice, konzoly alebo ich technické vybavenie, ktoré sú vystavované extrémnemu napätiu.

Potrebné príslušenstvo

Na správnu inštaláciu otvárača garážový dverí je potrebné nasledujúce príslušenstvo (nie je súčastou balenia):

• Vodováha
• Meracie pásmo
  • Krieda alebo ceruzka
• Klúč
• Rebrík
• Príklepová vřtačka
  • Vhodné hmoždinky
• Vhodný vrtákový hrot pre typ steny na mieste inštalácie
  • Vystuženie garážových dverí (v prípade potreby)
• Doska (hrúbka 4 cm, mierne kratšia ako šírka garážových dverí)
• Súprava núdzového uvoľnenia dverí od dodávatel’a dverí (len pre garáže bez druhého vchodu)

Príprava

• Laminátové, hliníkové alebo l'ahké garážové dvere vyžadujú pred inštaláciou otvárača dverí vystuženie. Obrátte sa na výrobcu dverí a požiadajte o výstužnú súpravu. Nainštalujte výstužnú súpravu podľa návodu výrobcu.
• Aby pri inštalácii nevznikli komplikácie, neotvárajte otvárač garážových dverí, kým na to nedostanete pokyn.
• Deaktivujte všetky zámky garážových dverí. V opačnom prípade by pri otváraní garážových dverí došlo k poškodeniu otvárača a dverí. Otvárač garážových dverí neumožňuje otvorenie dverí bez príslušného dialkového ovládania. Ak vaša garáž nemá druhý vchod, nainštalujte súpravu na núdzové uvolnenie dverí od dodávatela garážových dverí, aby ste mali možnosť otvorit dvere v prípade poruchy.
• Pred inštaláciou a prevádzkou odstráňte všetky laná spojené s garážovými dverami, aby nedošlo k zamo-taniu.
• Otvárač garážových brán potrebuje v blízkosti volnú zásuvku, ktorá splňa požiadavky uvedené v technických údajoch a všetkých miestnych predpisoch. Zásuvka musí byť volne prístupná, aby bolo možné garážové dvere kedykolvek odpojit od napájacieho zdroja. Ak nemáte k dispozícii zásuvku, dajte ju nainštalovať kvalifikovanému elektrikárovi.

1

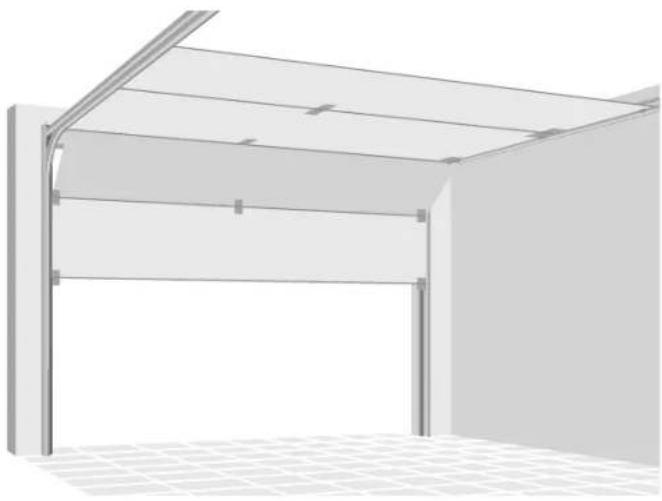

Kontrola vyváženia dverí

Skontrolujte, či sú dvere volne pohyblivé a dobre vyvážené. Nadvihnite dvere do polovice a uvoľnite. Ak sú dvere vyvážené, zostanú v tejto polohe len vdaka sily svojich pružín. V prípade, že sú dvere nevyvážené alebo sa zaseknú, obrátte na vyškoleného technika dverových systémov.

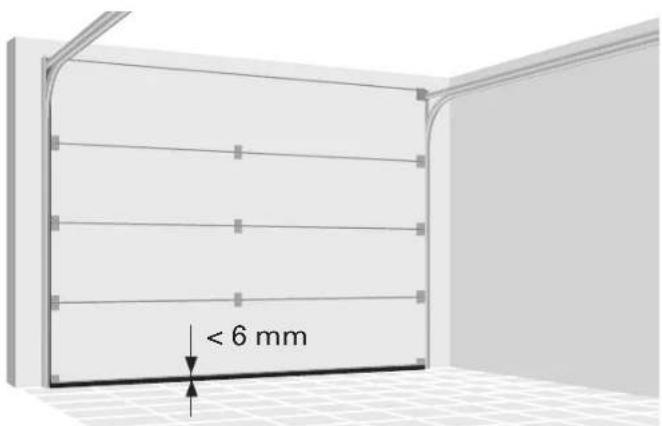

Kontrola medzery dverí

Uistite sa, že medzera medzi za- tvorenými dverami a podlahou je menšia ako 6 mm. V opačnom prípade nemusi spätný systém fungovať správne.

3

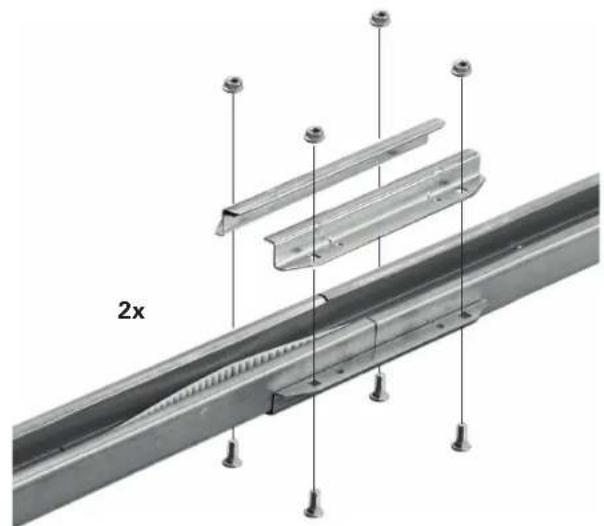

Zostava kolajničiek

Pomocou konektorov spojte tri časti kolajničiek. Dbajte na to, aby remeň nebol skrútený. Každý spoj upevnite štyrmi maticami a štvorhrannými svorníkmi M8x20.

8x

Aby nedošlo k zraneniu v dôsledku zovretia, pri montáži kolajnice nedávajte ruky do blízkosti klbov.

4

Zostava ozubeného kolesa

Preklopte kolajničku. Upravte otvory v zostave reťazových kolies pod príslušnými otvormi v lište a upevnite zostavu reťazového kolesa pomocou dvoch skrutiek M5x20 Phillips.

Spojte motorovú jednotku a kolajničku. Nasúvajte hriadel' motorovej jednotky do zostavy retazového kolesa. Umiestnite dve svorky kolajničiek v tvare U podlá otvorov v motorovej jednotke. Na upevnenie svoriek použite štyri samorezné skrutky M6x16. Iné skrutky môžu vážne poškodit otvárač garážových dverí.

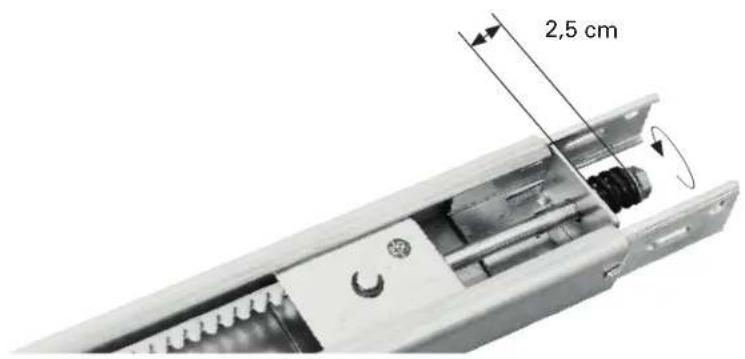

Utiahnite remeň otáčaním napínacej matice v smere pohybu hodinových ručičiek, až kým pružina nevyčnieva 2,5 cm. Remeň nedotahujte príliš silno.

7

Inštalácia konzoly hlavy

Konzolu hlavy by je potrebné namontovať do stredu nad garážovými dverami. Ak to nie je možné, môžete pripevnit konzolu hlavy maximálne 1 m vpravo alebo vlavo od stredu.

Ked'je medzera minimálna, kon- zolu hlavy možno namontovať zarovno so stropom.

UPOZORNENIE

Aby nedošlo k možnému vážnemu zraneniu alebo usmrteniu:

- Vyberte miesto inštalácie, pod ktorým nevedú rúrky ani káble.

• Konzola hlavy musí byť pevne pripevnená na konštrukčnú podperu na stene hlavy alebo strope, inak by sa dvere garáže nemuseli v prípade potreby spustiť opačným smerom. Konzolu hlavy nemontujte na sadrokartón.
  • V prípade montáže alebo konštrukčnej podpory do muriva sa musia použit hmoždinky do betónu.
• Nikdy sa nepokúšajte uvolňovať, presúvať alebo nastavovať garážové dvere, pružiny, káble, remenice, konzoly alebo ich technické vybavenie, ktoré sú vystavované extrémnemu napätiu.

8

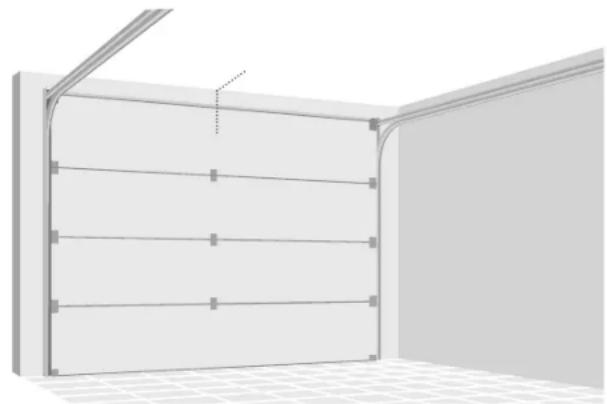

Horizontálne umiestnenie

Zatvorte dvere a poznačte vnútornú vertikálnu stredovú os garážových dverí. Predlížte túto líniu na stenu hlavy nad dverami.

Pri montáži na strop predížte líniu až na strop.

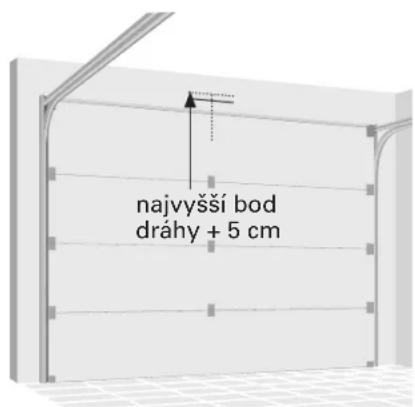

Vertikálne umiestnenie pri montáži na stenu

Otvorte dvere po najvyšší bod dráhy. Nakreslite vodorovnú líniu na stene hlavy v najvyššom bode dráhy plus 5 cm.

10a

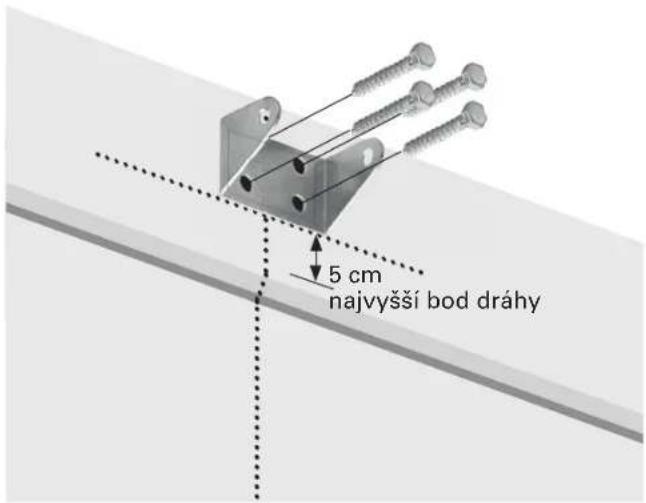

Montáž na stenu

Namontujte konzolu hlavy so stranami smerujúcimi nahor. Upravte konzolu podľa vyobrazenia so spodným okrajom na horizontálnej línií.

Vyznačte upínacie otvory a vy-vrtajte diery. Upevnite konzolu pomocou príslušných uzávierok a skrutiek.

10b

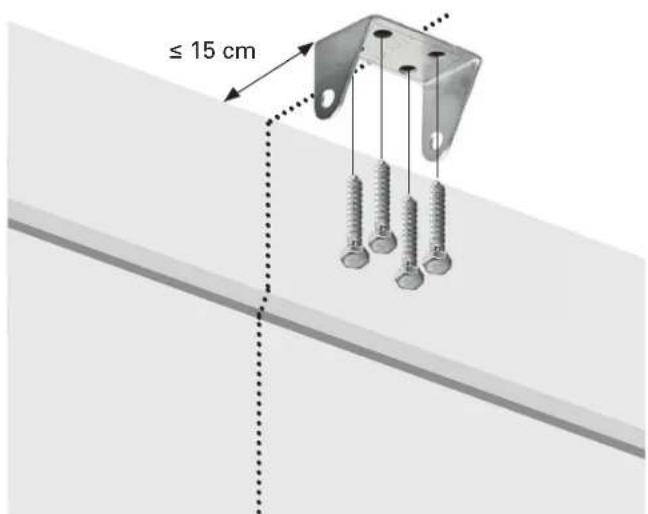

Držiak na strop

Vycentrujte konzolu hlavy na značku, maximálne 15 cm od steny.

Vyznačte upínacie otvory a vy-vrtajte diery. Upevnite konzolu pomocou príslušných uzávierok a skrutiek.

11

Nasadenie kolajničky na konzoluhlavy

Zarovnajte otvory v lište a konzole a vložte dlhý ramenný hriadel.

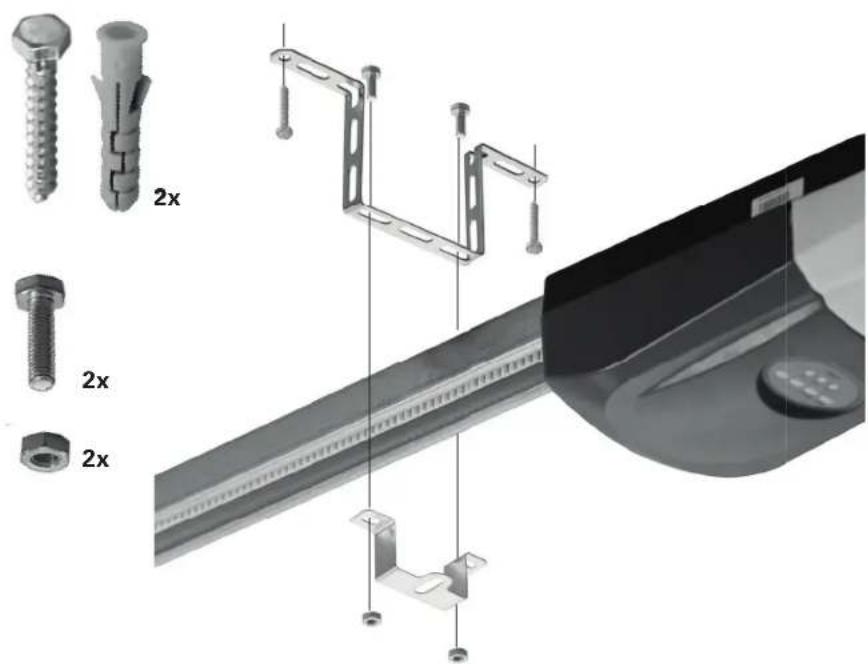

Zavesenie otvárača garážových dverí

Vyznačte upínacie otvory a vy-vrtajte diery. Upevnite konzolu pomocou príslušných uzávierok a skrutiek.

Pripevnite kol'ajničku k závesným konzolám pomocou kol'ajničky tvaru U.

Aby nedošlo k možnému vážnemu zraneniu alebo smrti:

• Vyberte miesto inštalácie, pod ktorým nie sú rúrky ani káble.
• Konzola musí byť pevne pripevnená na konštrukčnú podperu na stene, inak by sa dvere garáže nemuseli v prípade potreby spustit opačným smerom. Konzolu nemontujte na sadrokartón.
  • V prípade montáže alebo konštrukčnej podpory do muriva sa musia použit hmoždinky do betónu.

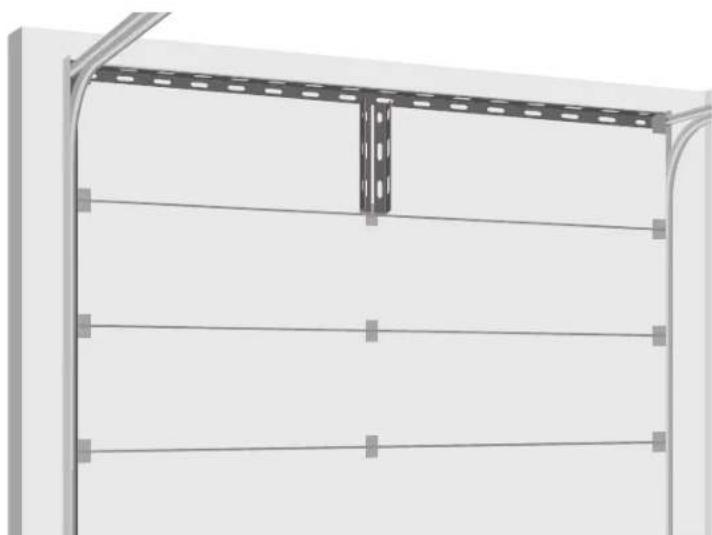

Laminátové, hliníkové alebo lahké garážové dvere vyža- dujú pred inštaláciou konzoly dverí vystuženie.

Dvere môžete vystužit výstužami v tvare U na vlastné riziko.

Horizontálna výstuž by mala byť aspoň dostatočne dlhá, aby sa dala zaistiť na dve vertikálne podpery. Vertikálna výstuž by mala zakrývať výšku horného panelu.

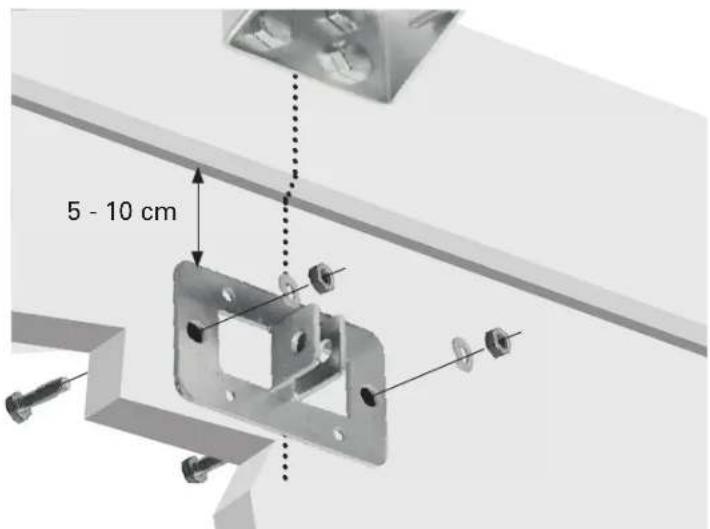

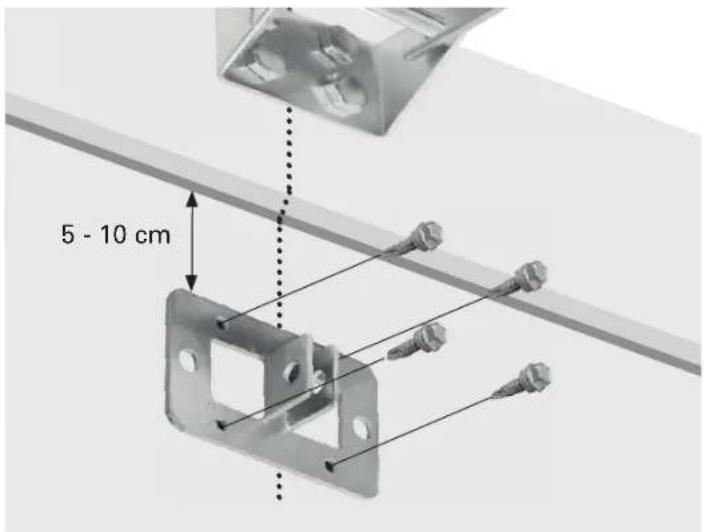

Horný okraj držiaka umiestnite 5-10 cm pod horný okraj dverí alebo priamo pod lubovolnú konštrukčnú podperu v hornej časti dverí.

Vyvrtajte upevňovacie otvory a upevnite 4 závitovkovými skrut-kami.

4x

16b

Prípadne použite strojné svorníky, pružné podložky a matice (nie sú súčastou dodávky).

17

Odpojte zberač potiahnutím ru- koväte núdzového uvolnenia.

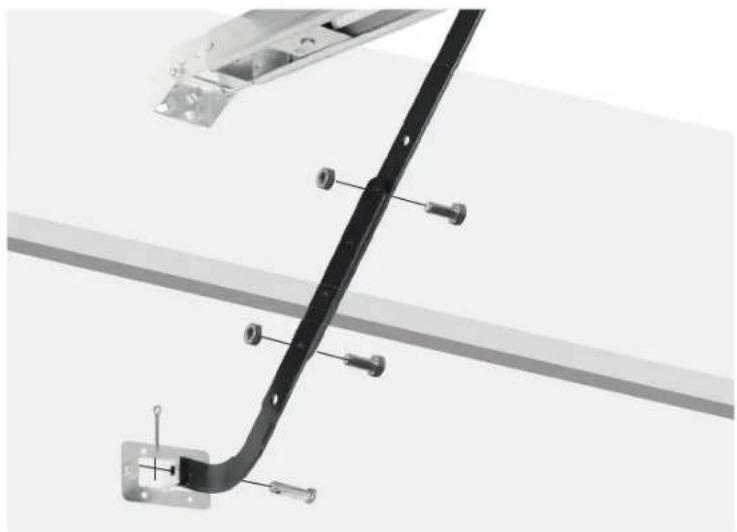

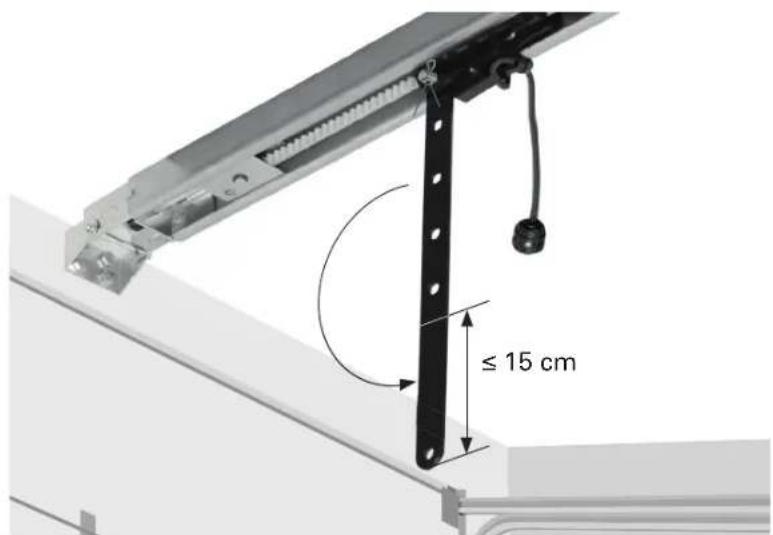

Pripevnite rovné rameno dverí k zberaču pomocou jedného krátkeho ramenného hriadelá.

Pripevnite zakrivené rameno dverí ku konzole dverí pomocou druhého krátkeho ramenného hriadel'a.

Spojte ramená pomocou svorníkov a matíc. Vyberte otvory čo najdalej od seba, zvýšite tým tuhost ramena dverí.

Ak sa otvory v zakrivenom ramene dverí a rovnom ramene dverí nezarovnajú, otočte rovné rameno dverí opačne. Pokračujte na kroku 18. V prípade potreby môžete odrezať max. 15 cm od pevného konca rovného ramena.

20

Čahajte zberač A s rukovätou núdzového uvolnenia nad konektor B pásu, až kým nezapadne na svoje miesto.

POZOR

Ak vaša garáž nemá druhý vchod, nainštalujte núdzovú súpravu na núdzové uvolnenie dverí od dodávatelá garážových dverí, aby ste mali možnost otvorit’ dvere v prípade poruchy.

21

Inštalácia nástenného ovládača

Snímte veko. Vyberte miesto inštalácie na dohlad od garážových dverí, pod ktorým nevedú rúrky ani káble.

Výstražný štítok o zachytení umiestnite na stenu vedľa ovládača garážových dverí.

Pripojte otvárač garážových dverí do vhodnej zásuvky (pozrite technické údaje). Uistite sa, že kábel nie je v dráhe garážových dverí, automobilov alebo osób.

Programovacie tlačidlá na moto- rovej jednotke:

- (tlačidlo nadol) 1

-(tlačidlo nahor) 2

Nastavovacie tlačidlo 3

Kódové tlačidlo 4

2

Programovanie spôsobu pohybu

1.

Stlačte a podržte tlačidlo + (tlačidlo nahor), až kým sa dvere nedostanú do požadovanej hornej polohy. LED 2 bliká. Aby nedošlo k poškodeniu vozidiel, skontrolujte či sú dvere úplne otvorené.

3.

Ked'sú dvere v požadovanej hornej polohe, stlačte a podržte nastavovacie tlačidlo, kým LED 3 nezačne nepretržite svietit.

4.

Stlačte a podržte tlačidlo – (tlačidlo nadol), až kým sa dvere nedostanú do požadovanej dolnej polohy.

5.

Ked'sú dvere v požadovanej dolnej polohe, stlačte a podržte nastavovacie tlačidlo, kým LED nezhasne.

Aktivačné tlačidlo 4

1.

Do 10 sekúnd stlačte tlačidlo 1 alebo 2 na dialkovom ovládaní alebo aktivačné tlačidlo nástenného ovládača.

3.

Znova stlačte to isté tlačidlo. LED 1 bude blikať a zhasne. Zopakovaním krokov 1 až 3 môžete zakódovať maximálne 10 dialkových ovládaní.

Dialkové ovládanie

Nástenný ovládač

Test bezpečnostného spätného systému

UPOZORNENIE

Bez náležite nainštalovaného bezpečnostného spätného systému by mohlo dôjst k vážnemu zraneniu či dokonca usmrteniu osôb (najmä malých detí) zatvárajúcimi sa garážovými dverami. Nesprávne nastavenie limitov pohybu garážových dverí naruší správnu činnosť bezpečnostného spätného systému.

Bezpečnostný spätný systém sa musí testovať aspoň raz mesačne.

- Bezpečnostný spätný systém sa musí testovať po každej úprave.

1.

Nechajte dvere úplne otvorené a do stredu dverí položte dosku s hrúbkou 5 cm.

2.

Stlačte tlačidlo na dialkovom ovládaní. Pri zatváraní sa MU-SIA dvere pri kontakte s doskou spustit opačným smerom.

V opačnom prípade prestaňte používať otvárač garážových dverí a obrátte sa na odbornú pomoc a požiadajte o opravu.

1.2.

Prečítajte si a dodržiavajte všetky upozornenia a pokyny.

Garážové dvere aktivujte len po kontrole, že dráhe pohybu dverí nebránia žiadne prekážky.

Garážové dvere majte na dohlad, kým sa úplne nezatvoria. Dbajte na to, aby nikto nevstupoval do dráhy pohybujúcich sa dverí.

Dbajte na to, aby nikto nevstupoval pod zastavené či čiastočne otvorené dvere.

Ak je to možné, rukováť núdzového uvolnenia použite len vtedy, ked' sú garážové dvere zatvorené.

Ak potrebujete vytiahnut červené tlačidlo núdzového uvolnenia, ked sú dvere otvorené, skontrolujte, či v dráhe pohybu dverí nie sú žiadne osoby.

Slabé alebo zlomené pružiny alebo nevyvážené dvere môžu spôsobit rýchly a neočakávaný pád otvorených dverí.

Rukováť núdzového uvoľnenia nikdy nepoužívajte na otvorenie alebo zatvorenie garážových dverí tahaním. Ak sa uzol lana rozviaže, mohli by ste spadnúť.

Vdaka dialkovému ovládaniu sa dvere môžu neočakávane dať do pohybu. Dbajte na to, aby nikto nevstupoval do dráhy pohybujúcich sa dverí.

• Otvárač garážových dverí spustíte stlačením tlačidla na nástennom ovládači alebo dialkovom ovládaní. Dvere sa vždy pohybujú opačným smerom od posledného chodu.
• Dvere sa zastavia, ak sú úplne otvorené alebo zatvorené.
• Pohyb môžete tiež zastaviť opätovným stlačením tlačidla na ovládacom paneli.
• Dvere sa pri opätovnom spustení budú pohybovať opačným smerom.

Údržba

UPOZORNENIE

Pred vykonaním opráv alebo odstránením krytov vždy odpojte otvárač garážových dverí z elektrickej siete.

Všetky opravy káblov, pružinových zostáv a dalšieho technického vybavenia musí vykonávať vyškolený technik dverí.

UPOZORNENIE

Pravidelne vykonávajte test manuálneho uvolnenia a test bezpečnostného spätného chodu. Údržbu garážových dverí vykonávajte podľa návodu pre dvere. Nedostatočná údržba môže mať za následok nebezpečnú prevádzku.

• Poškodený alebo opotrebovaný dverový systém musia opravit len kvalifikovaní a vyškolení odborníci.
• Na zabezpečenie bezporuchovej prevádzky sa musí dverový systém pravidelne kontrolovať a v prípade potreby opravít. Pred začatím prác na dverovom systéme vždy odpojte prevádzkový systém od napájania.
• Pravidelne kontrolujte, či bezpečnostné zariadenia fungujú správne – minimálne každých šest mesiacov.
• Raz mesačne vykonajte test bezpečnostného spätného systému (pozrite „Test bezpečnostného spätného systému“).
• Skontrolujte všetky pohyblivé diely dverového systému a systému obsluhy dverí.

• Skontrolujte, či dverový systém nie je poškodený alebo opotrebovaný.

• Posuňte dvere manuálne na kontrolu, či sa pohybujú l'ahko a hladko.

• Skontrolujte všetky káble napájacieho zdroja, či nie sú poškodené.

Mesačná údržba

Test manuálneho uvolnenia

UPOZORNENIE

Nevyvážené dvere môžu pri uvolnení padnút. Počas testu musí byť vchod volný.

• Zatvorte garážové dvere, potom potiahnite nadol červenú rukovát núdzového uvolnenia. Zberač sa odpojí.
• Otestujte vyváženie dverí - uvolnite ich do polovice. Ak sú vyvážené, mali by zostat na mieste, podoprené výhradne vlastnými pružinami. Ak dvere padnú, obrátte sa na odborný servis garážových dverí.

Test bezpečnostného spätného systému

• Nechajte dvere úplne otvorené a do stredu dverí položte dosku s hrúbkou 5 cm.
• Zatvárajúce sa dvere sa musia pri kontakte s doskou spustit opačným smerom. Ak sa dvere zastavia na prekážke, obrátte sa na odborný servis garážových dverí.

Čistenie

• Ak je potrebné otvárač garážových dverí alebo ovládacie prvky vyčistiť, utrite ich kefkou alebo mäkkou navlhčenou tkaninou. Možno použiť aj mierny saponát, ale nie látky ako alkohol, benzín či iný čistiaci prostriedok.
• Na čistenie plastových dielov nikdy nepoužívajte leptavé prostriedky.

Odstráňte kryt vložením malého skrutkovača do otvoru v spodnej časti veka.

Vložte novú batériu C2032 (stra- nou + smerom hore) a znovu nasadte veko.

Odskrutkujte tri malé skrutky na zadnej strane dialkového ovládača, snímte veko a vložte novú batériu L828. Dodržte správnu polaritu.

Znova nasadte veko.

Ked'LED 1 zhasne, uvolnite tlačidlo. Všetky dialkové ovládače sú teraz vymazané. To môže byt nevyhnutné pri strate dialkového ovládača.

3.

Informácie o opätovnom spárovaní ovládačov nájdete v kapitole „Programovanie“ v časti 3).

1.2.

Riešenie problémov
PROBLÉM PRÍČINA RIEŠENIE

Garážové dvere sa neotvoria	Zamknuté dvere	Pred aktivovaním otvárača garážových dverí odstráňte všetky zámky
	Ovládanie nie je pripojené (skúste použit iný ovládač na potvrdenie)	Presuňte dialkové ovládanie bližšie k otváraču garážových dverí.Vymeňte batériu (pozrite časť „Výmena batérie“)Spárujte ovládanie (pozrite kapitolu „Programovanie“)Znova nasadte ovládanie
	Dvere sa zasekávajú (po potiahnutí núdzového uvolnenia možno dvere posúvať len s použitím nadmernej sily)	Údržbu dverí zverte vyškolenému technikovi dverových systémov.
	Porucha pripojenia napájania Zapojte otvárač garážových dverí do vhodnej elektrickej zásuvkySkontrolujte zásuvku pomocou vhodného svietidlaAk zásuvka nie je pod prúdom, dajte ju opraviť kvalifikovanému elektriká-rovi
Garážové dvere sa nezatvoria/neotvoria úplne	Poškodené konzoly, prípojky alebo ramená	Skontrolujte garážové dvere a otvárač dverí. Znova naprogramujte dráhu pohybu. Po naprogramovaní vždy vyskúšajte bezpečnostný spät-ný systém
	Nevyvážené dvere (po potiahnutí nú-dzového uvolnenia a otvorení dverí do polovice sa dvere nezachytia v tejto polohe pružinami)	Údržbu dverí zverte vyškolenému technikovi dverových systémov.
Garážové dvere sa pri zatváraní spustia opačne	Dvere sa zasekávajú (po potiahnutí núdzového uvolnenia možno dvere posúvať len s použitím nadmernej sily)	Údržbu dverí zverte vyškolenému technikovi dverových systémov.
	Prekážky v dráhe Odstráňte prekážky vo dverách, ako sú kamene a ľad
	Nesprávne nastavená dráha pohybu Znova naprogramujte dráhu pohybu.Po naprogramovaní vždy vyskúšajte bezpečnostný spätný systém

Likvidácia

Piktogram s prečiarknutým odpadovým košom označuje požiadavku separovanej likvidácie elektrických a elektronických zariadení (WEEE).

Elektrické a elektronické zariadenia môžu

obsahovať látky nebezpečné pre životné prostredie. Toto zariadenie nevyhadzujte do komunálneho odpadu. Odovzdajte ho na zbernom mieste pre elektrický a elektronický odpad. Takto pomôžete šetríť prírodné zdroje a chránít životné prostredie. Podrobné informácie získate od vášho predajcu alebo miestnych úradov.

Použité akumulátory sa musia zlikvidovat správnym spôsobom. Špeciálne nádoby na likvidáciu akumulátorov nájdete v predajniach a na komunálnych zberných miestach.

Deti sa nesmú hrať s plastovými vreckami a baliacim materiálom, inak hrozí nebezpečenstvo poranenia či udusenia. Takéto materiály bezpečne odložte a zlikvi- dujte spôsobom šetrným k životnému prostrediu.

Vă multumim!
