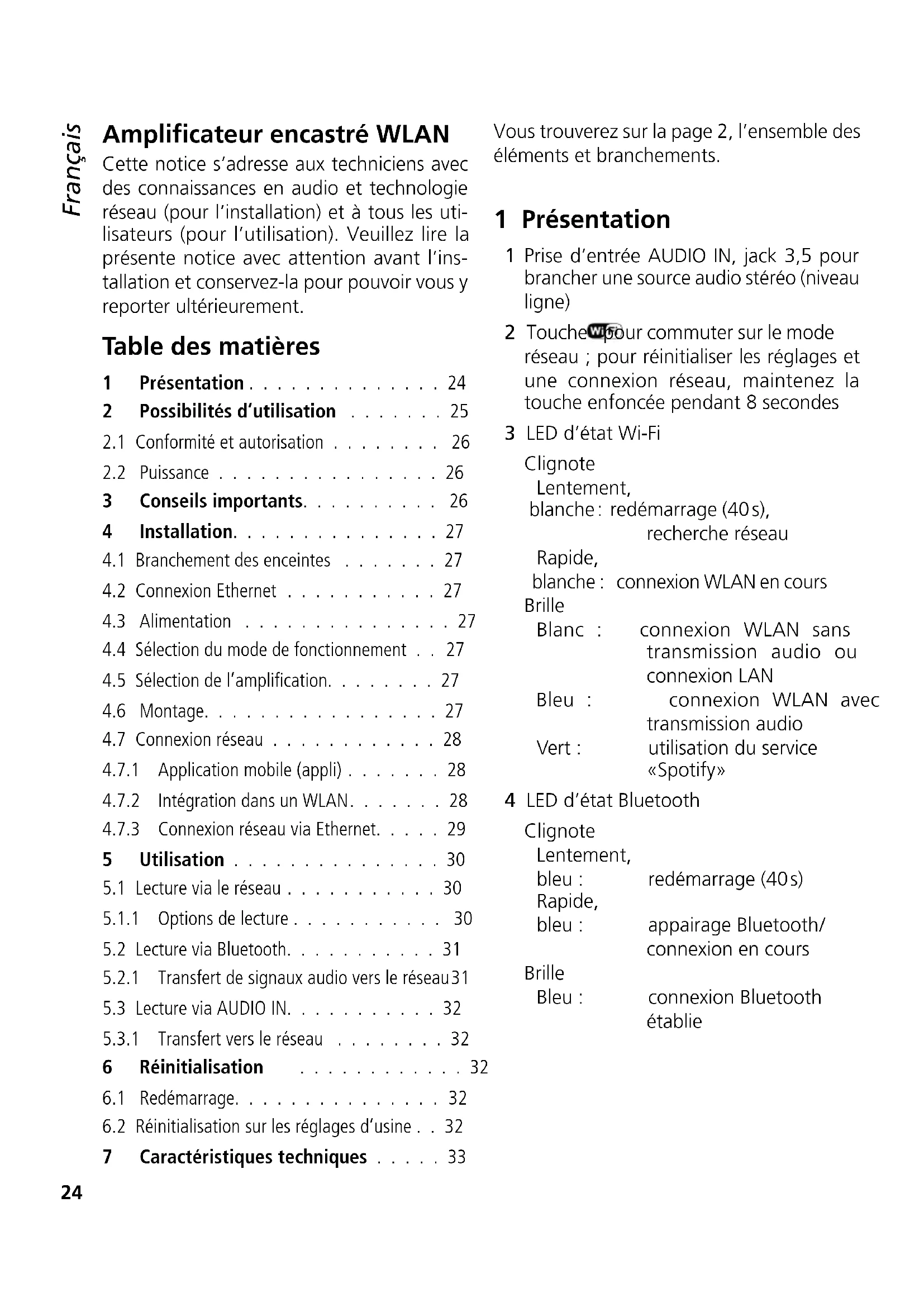

MODE D'EMPLOI IWA50WIFIWS Monacor

Amplificateur encastré WLAN

Cette notice s'adresse aux techniciens avec des connaissances en audio et technologie réseau (pour l'installation) et à tous les utilisateurs (pour l'utilisation). Veuillez lire la présente notice avec attention avant l'installation et conservez-la pour pouvoir vous y reporter ultérieurement.

Table des matières

1 Présentation 24 2 Possibilities d'utilisation 25 2.1 Conformité et autorisation 26 2.2 Puissance 26 3 Conseils importants. 26 4 Installation. 27 4.1 Branchement des enceintes 27 4.2 Connexion Ethernet 27 4.3Alimentation 27 4.4 Sélection du mode de fonctionnement 27 4.5 Selection de l'amplification. 27 4.6 Montage. 27 4.7 Connexion réseau 28 4.7.1 Application mobile (appli) 28 4.7.2 Intégration dans un WLAN. 28 4.7.3 Connexion reseau via Ethernet. 29 5 Utilisation 30 5.1 Lecture via le reseau 30 5.1.1 Options de lecture 30 5.2 Lecture via Bluetooth. 31 5.2.1 Transfert de signaux audio vers le réseau 31 5.3 Lecture via AUDIO IN. 32 5.3.1 Transfert vers le réseau 32 6 Réinitialisation 32 6.1 Redemarrage. 32 6.2 Réinitialisation sur les réglages d'usine 32 7 Caracteristiques techniques 33

Vous trouverez sur la page 2, l'ensemble des éléments et branchements.

1 Présentation

1 Prise d'entrée AUDIO IN, jack 3,5 pour brancher une source audio stéréo (niveau ligne) 2 Touche pour commuter sur le mode réseau ; pour réinitialiser les réglages et une connexion réseau, maintenez la touche enfoncée pendant 8 secondes 3 LED d'état Wi-Fi

Clignote

Lentement,

blanche: redémarrage (40s),

recherche réseau

Rapide,

blanche : connexion WLAN en cours

Brille

Blanc : • connexion WLAN sans

transmission audio ou

connexion LAN

Bleu : ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ®

transmission audio

Vert : utilisation du service

«Spotify»

4 LED d'état Bluetooth

Clignote

Lentement,

bleu : redémarrage (40s)

Rapide,

bleu : appairage Bluetooth /

connexion en cours

Brille

Bleu : connexion Bluetooth

établie

5 LED d'état AUDIO IN

Clignote

Lentement,

rouge : redémarrage (40 s)

Rapide,

rouge : son coupé

Brille

rouge : entrée analogique AUDIO IN activée

6 Touche encastrée WPS pour l’établissement rapide d’une connexion WLAN par exemple vers un routeur qui accepte la fonction WPS (Wi-Fi Protected Setup) 7 Touche pour appairer avec une source de signal Bluetooth (maintenez la touche enfoncée pendant 4 secondes) 8 Touches - / + pour modifier le volume ; la LED correspondante scintille pendant la modification du volume 9 Touche pour couper le son et désactiver la coupure du son ; la LED correspondante clignote lentement pendant que le son est coupé 10 Interrupteurs DIP pour sélectionner le mode de fonctionnement (mono / stéréo) et pour régler l’amplification 11 Bornes à vis VDC / GND pour brancher l’alimentation (== 12-24V) 12 Bornes à vis R+/R- pour brancher l’enceinte droite 13 Bornes à vis L+/L- pour brancher l’enceinte gauche 14 Prise RJ45 pour la connexion Ethernet à un réseau

2 Possibilités d'utilisation

Cet amplificateur est conçu pour être installé dans un mur et est principalement utilisé pour la restitution de musique via un réseau sans fil local (WLAN). Il peut être intégré dans un réseau existant. Une connexion Ethernet par câble est également possible. Un smartphone, une tablette ou un PC est requis comme appareil de lecture, sur lequel un logiciel compatible DLNA (lecteur audio DLNA) doit être installé.

Certains lecteurs audio DLNA, ainsi que le logiciel gratuit décrit au chapitre 4.7.1, offrent une utilisation multi-pièces (multi-room) : Il est possible de transmettre des musiques différentes aux IWA-50WIFI / WS individuels depuis un lecteur DLNA ou de coupler de multiples IWA-50WIFI / WS et les contrôler ensemble.

Un récepteur Bluetooth supplémentaire permet la lecture audio à partir d'une source audio Bluetooth (tel qu'un smartphone ou une tablette). Une source audio avec niveau de sortie ligne (p. ex. lecteur CD) peut également être connectée via une entrée stéreo analogique. Le signal transmis via Bluetooth ou la prise d'entrée peut également être transmis à d'autres appareils du même réseau.

L'amplificateur peut fonctionner en stéreo ou mono. De plus, l'amplification et donc le volume maximum possible peuvent être réglés.

DLNA: La Digital Living Network Alliance est une alliance internationale de fabricants d'ordinateurs, de téléphones mobiles et d'électronique grand public qui se sont entendus sur un standard commun pour la transmission digitale de données et poursuivent son développement.

2.1 Conformité et autorisation

Par la présente, MONACOR INTERNATIONAL déclare que l'amplificateur IWA-50WIFI / WSEt couve en conformité avec la directive 2014/53/UE. La déclaration de conformité UE est disponible sur Internet : www.monacor.com

L'appareil fonctionne dans la plage 2,4 GHz et 5 GHz et est autorisé pour un fonctionnement dans les pays de l'Union européenne et de l'A. E. L. E. sans déclaration et gratuitement.

2.2 Puissance

La puissance d'amplification maximale dépend de la tension d'alimentation utilisée et de l'impédance des enceintes reliées.

\( V_{DC} \)	Impédance de charge	Puisance de sortie	Consommation
24V	4 Ω — —
	8 Ω 2 ×	25 W 60W (2,5A)
	16 Ω 2 ×	15 W 44W (1,8A)
15V	4 Ω 2 ×	16 W 45W (3A)
	8 Ω 2 ×	10 W 27W (1,8A)
	16 Ω 2 ×	5,5 W 18W (1,2A)
12V	4 Ω 2 ×	10 W 30W (2,5A)
	8 Ω 2 ×	6 W 18W (1,5A)
	16 Ω 2 ×	3,5 W 14W (1,2A)

3 Conseils importants

• L'appareil n'est donc que pour une utilisation en intérieur. Protegez-le de tout type de projections d'eau, des éclaboussures et d'une humidité de l'air élevée. La température ambiennte admissible est 0 - 40°C.
• La chaleur dégagée dans l'appareil doit être évacuée par une circulation d'air. Les ouïes d'aération ne doivent en aucun cas être obturées.
• Pour le nettoyage, utilisez un chiffon sec et doux, en aucun cas de produits chimiques ou d'eau.
• Nous déclinons toute responsabilité en cas de dommages matériels ou corporels résultant si l'appareil est utilisé dans un but autre que celui pour lequel il a été conçu, s'il n'est pas correctement branché ou utilisé, s'il y a surcharge ou s'il n'est pas réparé par une personne habilitée. En outre, la garantie deviendrait caduque.

Lorsque l'appareil est définitivement retiré du service, vous devez le déposer dans une usine de recyclage proche pour contribuer à son élimination non polluante.

CARTONS ET EMBALLAGE PAPIER À TRIER

4.1 Branchement des enceintes

Reliez l'enceinte droite à la paire de bornes R+/ R- (12) et l'enceinte gauche à L+/ L- (13). Si une tension d'alimentation de 24 V est utilisée, l'impédance d'une enceinte ou l'impédance totale d'un groupe d'enceintes ne doit pas être inférieure à 8 Ω à chaque paire de bornes. Pour une tension d'alimentation jusqu'à 15 V, l'impédance minimale des enceintes à chaque paire de bornes est de 4 Ω. La puissance nécessaire des enceintes dépend de l'impédance des enceintes et de la tension d'alimentation utilisée. Reportez-vous au tableau dans le chapitre 2.2.

4.2 Connexion ethernet

Si sur le lieu de montage, aucune connexion sans fil à un routeur WLAN n'est possible, le IWA-50WIFI / WS peut, à la place, être relié à un réseau existant par un câble Ethernet. Pour ce faire, reliez la prise RJ45 (14) à un composant LAN (par exemple routeur, switch, ordinateur).

4.3 Alimentation

Reliez un bloc secteur stabilisé (12-24V) à l'entrée alimentation (11) de l'amplificateur :

borne VDC ⇒ borne GND

Lorsque vous sélectionnez le bloc secteur, assurez-vous que sa tension de sortie et sa puissance correspondent à la puissance de sortie voulue de l'amplificateur. Les valeurs sont représentées dans le tableau au chapitre 2.2. Les blocs secteur suivants, par exemple, sont adaptés:

24V/60W: PSIP-60/24

12 V/20 W: PSLF-20/12

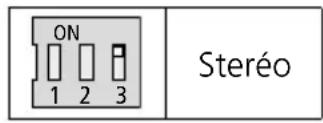

4.4 Sélection du mode de fonctionnement

Avec l'interrupteur DIP N° 3 (10), sélectionnez le mode de fonctionnement :

4.5 Sélection de l'amplification

Si souhaité, vous pouvez modifier l'amplification et donc le volume maximal possible avec les interrupteurs DIP N°1 et N°2 (10):

ON 1 2 3	Amplification maximale
ON 1 2 3	Amplification moyenne
ON 1 2 3	Amplification minimale

4.6 Montage

Le cadre de montage de l'amplificateur peut être fixé directement via ses trous sur une cloison, par exemple. Une découverture dans le mur de 125mm× 75mm et une profondeur de montage de 35mm sont nécessaires. Pour un montage encastré, le boîtier d'installation IWA-50U / W de dimensions extérieures 155mm× 80mm et une profondeur de montage de 41mm est disponible en option.

Important: placez le cache sur l'amplificateur de telle sorte que les ouies de ventilation se trouvent sur la face inférieure.

4.7 Connexion réseau

Via sa fonctionnalité WLAN, le IWA-50WIFI/WS peut être intégré comme client dans un réseau WLAN existant. Une connexion filaire via Ethernet à un réseau existant est à la place possible.

4.7.1 Application mobile (appli)

Pour utiliser l'amplificateur via WLAN, installez l'appli «AllPlay Jukebox» de Qualcomm sur un appareil mobile avec le système d'exploitation Android (version 4.1 ou supérieure) ou l'appli «Home Studio» de D-Home Smaart sur un appareil mobile avec le système d'exploitation iOS (version 8.0 ou supérieure). L'appli est disponible gratuitement sur internet via «Google Play Store» ou «Apple App Store»*.

4.7.2 Intégration dans un WLAN

Un routeur avec le standard WLAN IEEE 802.11n et le cryptage WPA2-PSK (AES) est nécessaire. Pour des utilisations multi-pièces, un routeur multimédia 5 GHz avec taux de transmission de >600 Mbit/s est recommandé. Pour la meilleure connexion possible à tous les composants WLAN, le routeur devrait être installé dans un lieu central.

4.7.2.1 Utilisation de la fonction WPS

La connexion à un WLAN existant peut être très facilement établie si le point d'accès sans fil (Wireless Access Point) de ce réseau (par exemple routeur WLAN) accepte le standard WPS (Wi-Fi Protected Setup). Dans ce cas :

1) Sur le IWA-50WIFI/WS, appuyez pendant 8 secondes sur la touche encastrée WPS (6) avec un objet fin et non conducteur. La LED Wi-Fi (3) clignote rapidement. 2) Sur le point d'accès sans fil (routeur), activez WPS. 3) Le IWA-50WIFI/WS est maintenant relié automatiquement au WLAN. Lorsque la connexion est établie, la LED brille en blanc.

Le nom utilisé dans le réseau est préréglé sur «SOUNDAROUND CONTROLLER»; via le menu «Settings» de l'appli, il peut être modifié, par exemple en rapport avec le lieu d'installation.

4.7.2.2 Établissement d'une connexion via un navigateur internet

Pour établir une connexion WLAN via un navigateur internet :

1) Maintenez la touche w (2) enfoncée pendant 8 secondes jusqu'à ce que les LEDs (3 - 5) clignotent lentement. Une connexion préalablement existante est ainsi réinitialisée.

2) Si après 40 secondes environ, seule la LED supérieure (3) clignote en blanc, sélectionnez sur l'appareil mobile «S-AROUND IWW...» dans la liste des réseaux WLAN disponibles et connectez. Une minute peut s'écouler jusqu'à ce que l'appareil s'affiche dans la liste. Pendant l'établissement de la connexion, la LED (3) clignote rapidement.

3) Sur le navigateur internet, appelez l'adresse 172.19.42.1.

4) Dans la page de configuration qui s'affiche, saisissez un nom unique, par exemple le lieu d'installation. Ce nom sera plus tard utilisé également pour l'appairage en mode Bluetooth.

Remarque: le nom peut être modifié ultérieurement via le menu «Settings» de l'appli.

5) Sur la page suivante de configuration, sélectionnez le réseau WLAN avec lequel l'amplificateur sera ultérieurement relié et saisissez le mot de passe pour l'accès à ce réseau (si nécessaire).

Remarque: si le routeur WLAN ne fournit pas de serveur DHCP pour un adressage automatique, désactivez l'option DHCP et saisissez manuellement une adresse IP et effectuez les réglages réseau nécessaires.

6) La LED (3) brille tout le temps en blanc si une connexion existe. La connexion directe à un appareil mobile est automatiquement terminée.

7) Reliez l'appareil mobile pour la lecture audio au même réseau WLAN que l'amplificateur.

L'amplificateur mémorise les données de connexion et se connectera automatiquement.

4.7.3 Connexion réseau via ethernet

Lorsque la prise RJ45 (14) est reliée à un réseau, la fonctionnalité WLAN du IWA-50WIFI/WS n'est pas disponible. Si un routeur WLAN est intégré dans le réseau, on peut communiquer entre les appareils mobiles et l'amplificateur via ce routeur.

1) Maintenez la touche w(2) enfoncée pendant 8 secondes jusqu'à ce que les LEDs (3 - 5) clignotent lentement. Une connexion préalablement existante est ainsi réinitialisée. 2) Si après 40 secondes environ, seule la LED supérieure (3) clignote en blanc, appelez l'adresse IP attribuée à l'amplificateur dans ce réseau via le navigateur internet. 3) Dans la page de configuration qui s'affiche, saisissez un nom unique, par exemple le lieu d'installation. Ce nom sera plus tard utilisé également pour l'appareil en mode Bluetooth.

Remarque : le nom peut être modifié ultérieurement via le menu «Settings» de l'appli.

4) Sur la page suivante de configuration, confirmez la connexion. La LED (3) reste allumée en blanc une fois la connexion établie.

Remarque : si le réseau ne fournit pas de serveur DHCP pour un adressage automatique, désactivez l'option DHCP et saisissez manuellement une adresse IP et effectuez les réglages réseau nécessaires.

5 Utilisation

Le IWA-50WIFI/WS est allumé dès le branchement à l'alimentation. Après le processus de démarrage dans lequel les trois LEDs (3 - 5) clignotent lentement pendant 40 secondes environ, l'amplificateur se connecte automatiquement avec le réseau avec lequel il a été connecté en dernier. Une fois la connexion établie, la LED (3) brille en blanc.

Après 2 minutes d'inactivité, l'amplificateur passe automatiquement en mode standby et les LEDs s'éteignent.

5.1 Lecture via le réseau

1) Assurez-vous que tous les appareils concernés sont reliés au même réseau. 2) En mode réseau, la LED Wi-Fi (3) brille tout d'abord en blanc. Si l'amplificateur n'est pas en mode réseau, appuyez sur la touche WIFI 3) Démarrez l'appli sur l'appareil mobile. Après quelques secondes une liste de tous les périphériques de sortie disponibles «Player», c'est à-dire ici IWA-50WIFI / WS, s'affiche. Les périphériques de sortie ont été nommés lors de l'installation, par exemple selon les lieux d'installation. 4) Sélectionnez un périphérique de sortie. 5) Sélectionnez la source de signal / fichier audio :

«Music On This Device»: fichiers audio mémorisés sur l'appareil mobile

«Music On The Network»: fichiers audio stockés sur des serveurs DLNA dans le même réseau (par exemple serveur NAS ou ordinateur avec fonction serveur DLNA)

«Music Services»: radio internet ou autres services de streaming, p. ex. Spotify

Remarque: Ces services nécessitent une connexion Internet et l'installation d'un logiciel d'utilisation supplémentaire sur l'appareil mobile. Selon le fournisseur du service, un enregistrement

et éventuellement une taxe sont requis pour l'utilisation de l'appareil.

6) Démarrez la restitution. Lorsque la transmission audio est active, la LED Wi-Fi (3) s'allume en bleu. 7) Le volume de lecture peut être réglé à l'aide des touches -/+ (8) ou via l'appli. La LED scintille lors d'un réglage de volume. 8) Utilisez la touche (9) pour couper le son et le réactiver. La LED clignote lentement pendant la coupure du son.

5.1.1 Options de lecture

L'appli offre les options de lecture suivantes :

«Party Mode»: Une liste de lecture commune est accessible à partir de plusieurs appareils mobiles pour restituer des morceaux de musique sur un périphérique de sortie commun ou un groupe de périphériques de sortie.

«Multiuser - Multizone Mode»: Un seul appareil mobile peut restituer différents morceaux de musique simultanément sur différents périphériques de sortie. Différents appareils mobiles peuvent restituer différents morceaux sur différents périphériques de sortie.

«Mode Multiroom»: Plusieurs périphériques de sortie (c'est-à-dire multiples zones PA) peuvent être combinés dans un groupe et avoir la même musique en même temps.

Remarques :

• Tous les périphériques de sortie doivent être connectés au même réseau.
• Le «Multiroom Mode» nécessite un réseau rapide pour un fonctionnement couplé. Pour les groupes de plus de deux périphériques de sortie, l'utilisation d'un routeur multimédia 5 GHz est recommandée.

5.1.1.1 Créer un groupe

1) Ouvrez la fenêtre «Select a Player» dans l'appli. 2) Appuyez sur «Group» pour l'un des membres du groupe désiré. 3) Dans la liste, sélectionnez les périphériques de sortie qui doivent faire partie du groupe. 4) Confirmez la sélection avec «done».

La lecture s'effectue maintenant via tous les périphériques de sortie inclus dans le groupe.

5.2 Lecture via bluetooth

L'IWA-50WIFI / WS peut recevoir des signaux audio via Bluetooth, par exemple d'un smartphone ou d'une tablette PC, si ces appareils acceptent les profils Bluetooth A2DP/AVRCP. La portée de réception est de 10m 1) Activez la fonction Bluetooth sur la source audio Bluetooth (notice de la source audio Bluetooth). 2) Maintenez la touche enfoncée pendant 4 secondes. La LED (4) clignote rapidement en bleu. 3) Tant que la LED clignote, sélectionnez l'amplificateur dans la liste des appareils Bluetooth de la source audio Bluetooth et appairiez l'amplificateur*. Il est listé avec le nom qui a été précédemment attribué pour le fonctionnement réseau. Une fois les deux appareils appairés, ils sont automatiquement reliés entre eux. La LED reste allumée lorsque la connexion est établie.

Si aucune connexion Bluetooth n'est établie en l'espace d'une minute, l'amplificateur revient en mode réseau.

• Remarque: Si les deux appareils ont déjà été connectés une fois (et si le nom de l'amplificateur n'a pas été modifié entre-temps), l'appairage des appareils est supprimé et la connexion est établie immédiatement.

4) Sur la source audio Bluetooth, démarrez la lecture audio. 5) Le volume de lecture dépend du réglage de la source audio Bluetooth et du réglage à l'aide des boutons - / + (8). 6) Utilisez la touche (9) pour couper le son et le reprendre. La LED clignote lentement pendant que le son est coupé. 7) Lorsque la connexion Bluetooth est interrompue du côté de la source audio Bluetooth, la LED clignote et l'amplificateur est prêt à se reconnecter. Si aucune nouvelle connexion n'est établie en l'espace d'une minute, l'amplificateur revient en mode réseau.

5.2.1 Transfert de signaux audio vers le réseau

Le signal audio d'une source audio Bluetooth peut non seulement être lu sur l'amplificateur auquel il est connecté, mais peut également être transmis à d'autres IWA-50WIFI / WS sur le même réseau.

Remarques :

• Il est recommandé d'utiliser un routeur multimédia 5 GHz pour utiliser cette fonction.
• Un trafic réseau élevé (p. ex. streaming vidéo, téléchargement de fichiers) peut affecter la qualité de la transmission.
• Si un groupe de périphériques de sortie a été créé dans l'appli, les signaux sont automatiquement transmis au groupe entier. Si vous souhaitez transférer vers un autre groupe de périphériques de sortie, vous devez accéder à un nouveau groupe (mode Multiroom) avant de passer en mode Bluetooth.
• La touche (9) de l'amplificateur connecté via Bluetooth coupe le son de l'ensemble du groupe.

Connectez une source audio analogue (telle que la sortie de niveau ligne ou la sortie casque d'un appareil audio mobile, d'un ordinateur ou d'un mixeur) à la prise AUDIO IN (1) en utilisant un câble avec une fiche 3,5. Lorsque la fiche est insérée, l'amplificateur commute sur cette entrée et la LED (5) s'allume en rouge. Cela interrompt une connexion Bluetooth existante.

L'entrée AUDIO IN peut également être sélectionnée comme source de signal via le point de menu «Input Mode» de l'appli.

2) Le volume peut être réglé à l'aide des touches - / + (8) ou de l'appli. La LED clignote lors d'un changement de volume. 3) Utilisez la touche (9) pour couper le son et le reprendre. La LED clignote lentement pendant que le son est coupé. 4) Lorsque la fiche 3,5 est retirée, l'amplificateur passe automatiquement en mode réseau. La LED rouge s'éteint et la LED Wi-Fi (3) s'allume. Un passage en mode réseau a également lieu si, par exemple, la lecture d'un fichier audio est démarrée avec l'appli.

Remarque: Débranchez la fiche d'une source audio inutilisée de la prise AUDIO IN, sinon du bruit pourrait se produire.

5.3.1 Transfert vers le réseau

Le signal audio d'une source à l'entrée AUDIO IN peut non seulement être lu sur l'amplificateur auquel il est connecté, mais peut également être transmis à un autre IWA-50WIFI / WS du même réseau.

Remarques :

• Il est recommandé d'utiliser un routeur multimédia 5 GHz pour utiliser cette fonction.
• Un trafic réseau élevé (p. ex. streaming vidéo, téléchargement de fichiers) peut affecter la qualité de la transmission.
• Si un groupe de péripériques de sortie a été créé dans l'appli, les signaux sont automatiquement transmis au groupe entier. Si vous souhaitez transférer vers un autre groupe de péripériques de sortie, un nouveau groupe doit être créé (mode Multiroom) avant que l'entrée AUDIO IN soit sélectionnée comme source.
• La touche (9) de l'amplificateur connecté à la source audio coupe le son de l'ensemble du groupe.

6 Réinitialisation

L'amplificateur IWA-50WIFI / WS offre les options de réinitialisation suivantes.

6.1 Redémarrage

Le nom de l'amplificateur et les paramètres réseau sont conservés. Appuyez simultanément sur les touches -, + (8) et (9) pour déclencher le redémarrage.

Les trois LEDs (3 - 5) clignotent lentement jusqu'à ce que l'amplificateur soit connecté au réseau. La LED (3) s'allume en blanc lorsque la connexion est établie.

6.2 Réinitialisation sur les réglages d'usine

Lors de la réinitialisation des réglages d'usine, la connexion réseau doit alors être à nouveau établie. Pour réinitialiser, maintenez la touche (2) enfoncée pendant 8 secondes.

Après 40 secondes, seule la LED (3) clignote en blanc et l'amplificateur est prêt pour une nouvelle connexion (chapitre 4.7).

7 Caractéristiques techniques

Classe amplificateur D
Puisance sortie RMSPour alimentation Udc = 24 V sous 8 Ω sous 16 ΩPour alimentation Udc = 15 V sous 4 Ω sous 8 Ω sous 16 ΩPour alimentation Udc = 12 V sous 4 Ω sous 8 Ω sous 16 Ω	2 × 25 W2 × 15 W2 × 16 W2 × 10 W2 × 5,5 W2 × 10 W2 × 6 W2 × 3,5 W
Bande passante 45-20000 Hz
Séparation canaux ≥ 58 dB
Taux de distorsion ≤ 0,1 %
Rapportsignal/bruit≥ 84 dB
AlimentationConnexion	=12-24VBornes à vis
ConsommationPour alimentation Udc = 24 VPour alimentation Udc = 15 VPour alimentation Udc = 12 V	60 VA (2,5 A) max.45 VA (3A) max.30 VA (2,5 A) max.
Spécifications BluetoothProfilsPortée	BT4.0A2DP 1.3, AVRCP 1.510m
Bande fréquences WLAN 2,4 GHz / 5 GHz
Nombre max. d'amplificateurs dans le même WLAN(via routeur avec 1200 Mbit / s dans la bande 5 GHz)	5-10
Entrée analogueNiveau nominalBranchement	100mVJack 3,5 femme stéréo
Dimensions (l × h × p)Amplificateur avec cacheDimensions montage amplificateur	175 mm × 100 mm × 37 mm125 mm × 75 mm × 35 mm
Poids	176g
Température fonctionnement	0-40°C

Tout droit de modification réservé.

Notice d'utilisation protégée par le copyright de MONACOR® INTERNATIONAL GmbH & Co. KG. Toute reproduction, même partielle, à des fins commerciales est interdite.
