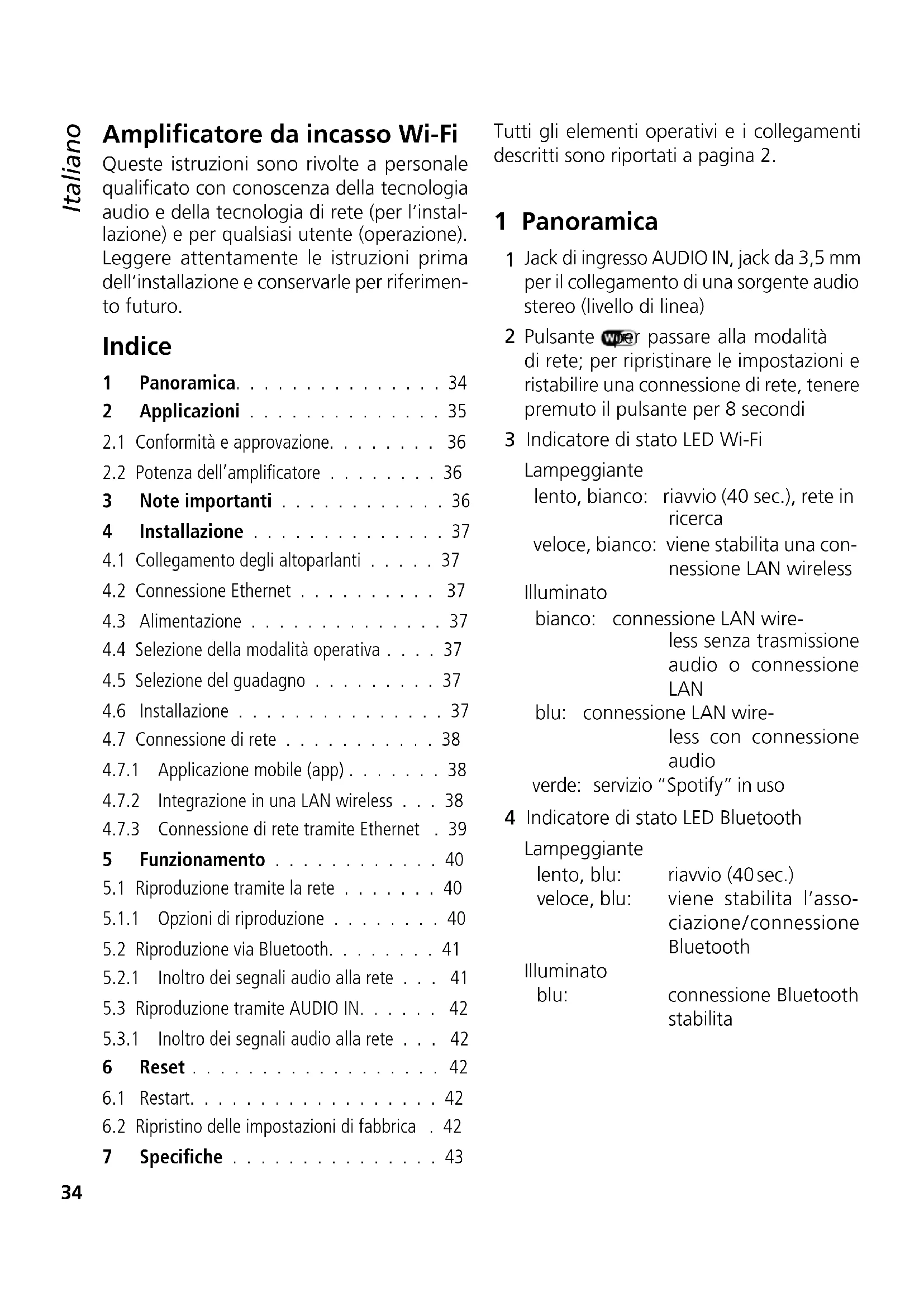

MANUALE UTENTE IWA50WIFIWS Monacor

Amplificatore da incasso Wi-Fi

Queste istruzioni sono rivolte a personale qualificato con conoscenza della Tecnologia audio e della Tecnologia di rete (per l'installazione) e per qualsiasi utente (operazione). Leggere attendamente le istruzioni prima dell'installazione e conservare per riferimento futuro.

Indice

1 Panorama. 34
2 Applicazioni 35
2.1 Conformità e APPROVazione. 36
2.2 Potenza dell'amplificatore 36
3 Note important 36
4 Installazione 37
4.1 Collegamento degli altoparlanti 37
4.2 Connessione Ethernet 37
4.3 Alimentazione 37
4.4 Sezione della modalità operativa . 37
4.5 Selezione del guadagno 37
4.6 Installazione 37
4.7 Connessione di rete 38
4.7.1 Applicazione mobile (app) 38
4.7.2 Integrazione in una LAN wireless 38
4.7.3 Connessionedi retetramite Ethernet.39
5 Funzionamento 40
5.1 Riproduzione tramite la rete 40
5.1.1 Opzioni di riproduzione 40
5.2 Riproduzione via Bluetooth. 41
5.2.1 Inoltro dei segnali audio alla rete 41
5.3Riproduzione tramite AUDIO IN. 42
5.3.1 Inoltro dei segnali audio alla rete 42
6 Reset 42
6.1 Restart. 42
6.2 Ripristino delle impostazioni di fabbrica 42
7 Specifiche 43

Tutti gli elementi operativi e i collegamenti descritti sono riportati a pagina 2.

1 Panorama

1 Jack di ingresso AUDIO IN, jack da 3,5 mm per il collegamento di una sorgente audio stereo (livello di linea)
2 Pulsante per passare alla modalità di rete; per ripristinare le impostazioni e ristabilire una connessione di rete, tenere premuto il pulsante per 8 secondi
3 Indicatore di stato LED Wi-Fi

Lampeggiante

lento, bianco: riavvio (40 sec.), rete in ricerca

velocity, bianco: viene stabilita una connessione LAN wireless

Illuminato

bianco: connessione LAN wirelessenza trasmissione audio o connessione LAN

blu: connessione LAN wireless con connessione audio

verde: servizio "Spotify" in uso

4 Indicatore di stato LED Bluetooth

Lampeggiante

lento, blu: riavvio (40 sec.)

velocity, blu: viene stabilita l'associazione/connessione Bluetooth

Illuminato

blu: connessione Bluetooth stabilita

5 Indicatore di stato a LED AUDIO IN Lampeggiante lento,rosso: riavvio (40 sec.) veloce,rosso:suono silenziato Illuminato: grosso:ingressoanalogico AUDIO IN attenuato
6 Pulsante da incasso WPS per la rapida creatazione di una connessione LAN wireless, ad es. su un router che supporta la funzione WPS (Wi-Fi Protected Setup)
7 Pulsante per l'associazione con una sorgente di segnale Bluetooth (tenere premuto il pulsante per 4 secondi).
8 Pulsanti - / + per regolare il volume; I'in dicatore LED corrispondente sfarfallerà除去 il volume viene regolato
9 Pulsante per silenziare e riattivare il suono; l'indicatore LED corrispondente lampeggerà lentamente nelle suono è silenziato
10 Interruttori DIP per selezionare la modalità (mono / stereo) e per regolare il guadagno
11 Morsetti a vite VDC / GND per collegare l'alimentazione (= 12 - 24V)
12 Terminali a vite R+/R- per collegare l'altoparlante destro
13 Terminali a vite L + / L - per collegare l'altoparlante sinistro
14 Jack RJ45 per connessione Ethernet a una rete

2 Applicazioni

Questo amplificatore è progettato per l'installazione a parete e deve essere principalmente utilizzato per la riproduzione musica tramite una rete wireless locale (LAN wireless). Può essere integrato in una rete esistente. In alternatively, è supportata la connessione Ethernet tramite cavo. è richiesto dispositivo di riproduzione come uno smartphone, un tablet PC o un PC con un software compatibile DLNA (lettore audio DLNA).

Alcunilettori audio DLNA come il software descritto nel capitolo 4.7.1 e gratuite forniscono un'opzione multi-room: un amplificatore IWA-50WIFI/WS è installato in stanze diverse;utilizzando unlettore DLNA,diversi brani musicali possono essere trasmessi ai singoli amplificatori o gli amplificatori possono essere raggruppati e gestiti insieme.

Un ricevitore Bluetooth aggiuntivo consente la riproduzione audio da una sorgente audio Bluetooth (ad esempio da uno smartphone o tablet). Inoltre, è possibile collegare una sorgente audio con livello di uscita della linea (ad esempio unlettore CD)tramite un ingressso stereo analogico. Il segnale fornito via Bluetooth o tramite il jack di ingressso più essere trasmesso ad altre unità nella stessa rete.

L'amplificatore può funzionare in modalità monofonica o stereofonica. è possibile definire il guadagno e quando il volume massimo possibile.

DLNA: Digital Living Network Alliance é un'organizzazione internazionale di produttori di computer, Telefoni cellulari e prodotti di consumo che hanno concordato uno standard comune per la trasmissione digitale dei dati e che lavorano costamente all'ulteriore sviluppo di questo standard.

2.1 Conformità e APPROVAZIONE

Con la presente, MONACOR INTERNATIONAL dichiara che l'amplificatore IWA-50WIFI / WS è conforme alla direttiva 2014 / 53 / UE. La dichiarazione di conformità UE è disponibile su Internet:

www.monacor.com

L'unità funzione nelle gamme 2,4 GHz e 5 GHz ed è generalmente approvata per funzionare nei paesi dell'UE e dell'EFTA. É privo di licenza e non richiede registrazione.

2.2 Potenza dell'amplificatore

La potenza massima dell'amplificatore dipende alla tensione di alimentazione utilizzata e dall'impenenza degli altoparlanti collegati.

\( V_{DC} \)	Impedenza di carico	Potenza di uscita	Consumo di energia
24V	4 Ω — —
	8 Ω 2 ×	25 W 60W (2,5A)
	16 Ω 2 ×	15 W 44W (1,8A)
15V	4 Ω 2 ×	16 W 45W (3A)
	8 Ω 2 ×	10 W 27W (1,8A)
	16 Ω 2 ×	5,5 W 18W (1,2A)
12V	4 Ω 2 ×	10 W 30W (2,5A)
	8 Ω 2 ×	6 W 18W (1,5A)
	16 Ω 2 ×	3,5 W 14W (1,2A)

3 Note important

L'unità corrisponde a tutte le dirittive pertinenti dell'UE e pertanto è contrassegnata con C€

• L'unità è adatta solo per uso interno. Proteggerlo dall'acqua, dagli spruzzi e dall'alta umidità dell'aria. L'intervallo di temperatura ambiente consentito è compreso tra 0 e 40^ .
• Il calore generato all'interno dell'unità deve essere dissipato alla circolazione dell'aria; non copire mai le prese d'aria.
• Per la pulizia, utilizzare solo un panno morbido e asciutto; non usare mai acqua o prodotti chimici.
• Nessuna rivendicazione di garanzia per le unità e nessuna responsabilità per eventuali danni personali o danni materiali sarranno accettate se l'unità viene utilizzata per scopi diversi da quelli originariamente previsti, se non è collegata o utilizzata correttamente, se è sovraccaricata o se è non riparato in modo esperto.

Se l'unità deve essere messa fuori servizio definitivamente, portarla in un impianto di ricolaggio locale per uno smaltimento che non sia dannioso per l'ambiente.

4 Installazione

4.1 Collegamento degli altoparlanti

Collegare l'altoparlante destro alla coppi di terminali R+/ R- (12) e l'altoparlante sinistro alla coppi di terminali L+/ L- (13). Quando si utilizza una tensione di alimentazione di 24 V, l'impenenza di un altoparlante o l'impenenza totale di un gruppo di altoparlanti non devese dendere al di sotto di 8 Ω in corrispondenza di una qualsiasi coppi di terminali. Per una tensione di alimentazione fino a 15 V, l'impenenza minima dei diffusori è 4 Ω ad agli coppi di terminali. La potenza nominale richiesta per gli altoparlanti dipende dall'impenenza dei diffusori e alla tensione di alimentazione utilizzata. La potenza nominale richiesta è riportata nella tabella del capitolo 2.2.

4.2 Connessione Ethernet

Se non è possibile stabilire una connessione wireless a un router LAN wireless nel luogo di installatione, è possibile utilizzato un cavo Ethernet per collegare l'amplificatore IWA-50WIFI / WS a una rete esistente: Collegare il jack RJ45 (14) a un componente LAN (ad es. router, switch, computer).

4.3 Alimentazione

Collegare un alimentatore regolato (= 12 - 24V) all'ingresso di alimentazione (11) dell'amplificatore:

terminale VDC
terminale GND

Quando si selezione l'alimentatore, assicurarsi che la tensione e la potenza di uscita corrispondano alla potenza di uscita desiderata dell' amplificatore. I valori possono essere trovati nella tabella nel capitolo 2.2. I seguenti alimentatori sono adatti, ad esempio:

24V/60W:PSIP-60/24

12 V/20 W: PSLF-20/12

4.4 Selezione della modalità operativa

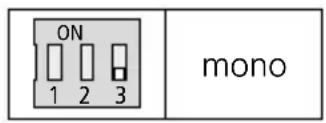

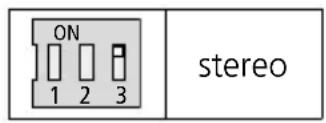

Utilizzato l'interruttore DIP n. 3 (10) per selezionare la modalità operativa:

4.5 Selezione del guadagno

Se lo si desidera, utilizzato gli interrupttori DIP n. 1 e n. 2 (10) per modificare il guadagno e quindi il volume massimo possibile:

ON 1 2 3	massimo gadagno
ON 1 2 3	guadagno medio
ON 1 2 3	guadagno minimo

4.6 Installazione

Il telaio di montaggio dell'amplificatore cui è essere collegato direttamente tramite i relativi fori a un pannello di cartongesso, ad esempio: è necessario un intaglio del muro di 125mm× 75mm con una profondità di installatione di 35mm . Per l'installazione a incasso, la scatola di installatione IWA-50U/SW (dimensioni esterne: 155m× 80mm , profondità di installatione: 41mm ) è disponibile separamente.

Importante: quando si collega il coperchio all'amplificatore, assicurarsi che le prese d'aria si trovino nella parte inferiore del coperchio.

4.7 Connessione di rete

Tramite la sua funzionalità LAN wireless, l'amplificatore IWA-50WIFI / WS può essere integrato come client in una rete LAN wireless estidente. É inoltre supportata la connessione via cavotramite Ethernet a una rete estidente.

4.7.1 Applicazione mobile (app)

Per il funzionamento dell'amplificatore tramite LAN wireless, installare l'app "AllPlay Jukebox" di Qualcomm su un dispositivo mobile dotato delsystema operativo Android (versione 4.1 o successiva) o l'app "Home Studio" di D-Home Smaart su un dispositivo mobile dotato delsystema operativo iOS (versione 8.0 o successiva). L'app è disponibile Gratisamente su Internet da "Google Play Store" o "App Store di Apple".

4.7.2 Integrazione in una LAN wireless

E richiesto un router con lo standard LAN wireless IEEE 802.11n e con crittografia WPA2-PSK (AES). Per applicazioni multi-room, si consiglia un router multimedia a 5GHz con una velocità dati >600 Mbit/s. Per garantire la migliorie connessione possibile a tutti i componenti LAN wireless, installare il router in una posizione centrale.

4.7.2.1 Utilizzo della funzione WPS

La connessione alla LAN wireless esistente cuiè essere stabilita in modo ottimale a condizione che il punto di accesso (Wireless Access Point) di questa rete (ad esempio router LAN wireless) supporti lo standard WPS (Wi-Fi Protected Setup):

1) Tenere premuto il pulsante WPS incassato (6) sull' amplificatore IWA-50WIFI/WS per 8 secondi,utilizzando un oggetto sottile non conduitivo.L'indicatore LED Wi-Fi (3) lampeggia rapidamente.
2) Attivare WPS nel punto di accesso wireless (router).
3) L'amplificatore IWA-50WIFI/WS sare connesso automaticamente alla LAN wireless. L'indicatore LED si illumina in bianco una volta stabilita la connessione.

Il nome utilizzato nella rete è preimpostato su "SOUNDAROUND CONTROLLER"; più essere modificato nel menu "Settings" dell'app, ad es. perindicare il luogo di installmente.

4.7.2.2 Stabilire una connessionetramite un browser web

Per stabilire una connessione LAN wireless tramite un browser web:

1) Tenere premuto il pulsante wF2 per 8 secondi fino a quando gli indicatori LED (3-5) iniziano a lampeggiare lentamente. Qualiasi connessione stabilita prima verrà ripristinata.
2) Quando, dopo ca. 40 secondi, solo l'in-dicatore LED superiore (3) lampeggia in bianco, selezionare "S-AROUND IWW ..." sul dispositivo mobile dall'elenco delle reti LAN wireless disponibili e stabilire una connessione. L'unità può richiedere fino a 1 minuto per apparire nell'elenco. L'in-dicatore LED (3) lampeggerà rapidamente nelle stabilita la connessione.
3) Immettere l'indirizzo 172.19.42.1 nel browser web.
4) Apparire una pagina di configurazione; assegnare un nome univoco (ad esempio luogo di installmente) all'amplificatore. Questo nome verrà utilizzatoanche per l'accoppiamento in modalitàBluetooth.

Nota: il nome può essere modificato successivamentetramiteil menu "Settings" dell'app.

5) Apparirà un'altra网首页 di configurazione; selezionare la rete LAN wireless a cui collegare l'amplificatore e (se necessario) insere la password per l'accesso alla rete.
Note: se il router LAN wireless non fornisce un server DHCP per l'assegnazione automatica degli indirizzi: disattivare l'opzione DHCP, définire manualemente un indirizzo IP e quando configurare le impostazioni di rete richieste.
6) L'indicatore LED (3) si accenderà in modo permanente in bianco una volta stabilita una connessione. La connessione diretta al dispositivo mobile verrà terminata automaticamente.

7) Collegare il dispositivo mobile per la riproduzione audio alla rete LAN wireless a cui è collegato l'amplificatore.

L'amplificatore salverà i dati di connessione e quando stabilirà automaticamente la connessione.

4.7.3 Connessione di rete tramite Ethernet

Quando la presa RJ45 (14) è collegata a una rete, la funzionalità LAN wireless dell'amplificatore IWA-50WIFI / WS non sare disponibile. Se un router LAN wireless è integrato nella rete, il router può essere utilizzato per la communicatesione tra i dispositivi mobili e l'amplificatore.

1) Tenere premuto il pulsante wiz per 8 secondi fino a quando gli indicatori LED (3-5) iniziano a lampeggiare lentamente. Qualsiasi connessione stabilita prima verrà ripristinata.
2) Quando, dopo ca. 40 secondi, solo l'indicatore LED superiore (3) lampeggia in bianco, utilizzare il browser web per richiamare l'indirizzo IP assegnato all'amplificatore in questa rete.
3) Apparire una pagina di configurazione; assegnare un nome univoco (ad esempio luogo di installmente) all'amplificatore. Questo nome verrà utilizzatoanche per l'accoppiamento in modalitàBluetooth.

Note: il nome può essere modificato successivamentetramiteil menu "Settings" dell'app.

4) Apparirà un'altra pagina di configurazione; conferma la connessione. L'indicatore LED (3) si accenderà in modo permanente in bianco una volta stabilita una connessione.

Note: se la rete non fornisce un server DHCP per l'assegnazione automatica degli indirizzi: disattivare l'opzione DHCP, definire manualmente un indirizzo IP e quando configurare le impostazioni di rete richieste.

5 Funzionamento

L'amplificatore IWA-50WIFI / WS si accenderà non appena viene collegato all'alimentazione: Dopo il processo di avvio in cui tutti e tre gli indicatori LED (3 - 5) lampeggiano lentamente per ca. 40 secondi, l'amplificatore si colleghera automaticamente alla rete a cui era collegato più di recente. Una volta stabilita la connessione, l'indicatore LED (3) si illuminerà di bianco.

Se non c'è attività, l'amplificatore passera automaticamente in modalità standby après 2 minuti e gli indicatori LED si spengono.

5.1 Riproduzione tramite la rete

1) Assicurarsi che tutte le unità coinvolte siano collegate alla stessa rete.
2) Nella modalità di rete, l'indicatore LED Wi-Fi (3) si accenderà per la prima volta in bianco. Se l'amplificatore non si trovava nella modalità di rete, premere il pulsante Wi-Fi (2).
3) Avviare l'app sul dispositivo mobile. Dop o alcuni secondi, verrà visualizzato un elenco di tutte le unità di output "Player" disponibili (cioè IWA-50WIFI /WS in questo). I nomi (ad esempio perindicare il luogo di installmente) sono stati assegnati alle unità di output durante l'installazione.
4) Selezionare un'unità di output.
5) Seleziona la sorgente del segnale / file audio:

"Music On This Device": file audio che vengono salvati sul disposativo mobile

"Music On The Network": file audio che vengono salvati sui server DLNA della stessa rete (ad esempio server di file NAS o computer con funzione server DLNA)

"Music Services": radio Internet o altri servizi di streaming, ad es. Spotify

Note: questi servizi richiedono una connessione a Internet e l'installazione di software applicativo aggiuntivo sul dispositivo mobile. A seconda del

fornitore del servizio, l'utilizzo e la registrazione del software applicativo potrebbero essere soggetti a costi.

6) Avvia il replay. L'indicatore LED Wi-Fi (3) si illuminerà di blu quando la trasmissione audio è attiva.
7) Utilizzare i tasti -/+ (8) o l'app per regolare il volume della riproduzione. L'indicatore LED sfarfallerà nelle volume viene regolato.
8) Utilizzato il pulsante (9) per disattivare e riattivare l'audio. L'indicatore LED lampeggia lentamente nelle l'audio è disattivato.

5.1.1 Opzioni di riproduzione

L'app fornisce le seguenti opzioni di riproduzione:

"Party Mode": più dispositiivi mobili possono accedere a un elenco di riproduzione comune per la riproduzione di brani musicali su un'unità di output comune o un gruppo comune di unità di output.

"Multiuser - Multizone Mode": un singolo dispositivo mobile può riproduire contemporaneously diversi brani musicali su diverse unità di output. Piè dispositivi mobili possono riproduire brani musicali diversi su diverse unità di output.

"Multiroom Mode": più unità di output (cioè più zone PA) possono essere combinate in un gruppo e dotate della stessa musica allo stesso tempo.

Gli appunti:

• Tutte le unità di output devono essere collegate alla stessa rete.
• La "Multiroom Mode" richiede una rete velocce per un funzionamento regolare. Per i gruppi con più di 2 unità di output, si consiglia un router multimedia a 5 GHz.

5.1.1.1 Creazione di un gruppo

1) Aprire la vista "Select a Player" nell'app.
2) Toccare "Group" per uno dei membri del gruppo desiderati.
3) Dall'élenco, selezionare le unità di output che si desidera includere nel gruppo.
4) Toccare "done" per confermare la selezione.

La musica verrà riprodotta tramite tutte le unità di output incluse nel gruppo.

5.2 Riproduzione via Bluetooth

L'amplificatore IWA-50WIFI / WS è in grado di ricevere segnali audio via Bluetooth (ad esempio da uno smartphone o tablet PC) sequesti dispositivi supportano i profili Bluetooth A2DP/AVRCP. Il raggio di ricerca è di 10m .

1) Attivare la funzione Bluetooth sulla sorgente audio Bluetooth (manuale della sorgente audio Bluetooth).
2) Tenere premuto il pulsante (7) per 4 secondi: L'indicatore LED (4) inizia a lampeggiare rapidamente in blu.
3) Finché l'indicatore LED continua a lampegliare, selezionare l'amplificatore dall'elenco dei dispositivi Bluetooth disponibili alla sorgente audio Bluetooth e associare* l'amplificatore. L'amplificatore verrà elencato con il nome assegnato per il funzionamento in rete. Quando i dispositivi sono stati abbinati, saranno collegati automaticamente. Una volta stabilita la connessione, l'indicatore LED si illuminera in blu in modo permanente.

Se la connessione Bluetooth non è stata stabilità dopo 1 minuto, l'amplificatore tornerà alla modalità di rete.

• Nota: se esta non è la prima volta che i due dispositivi sono collegati (e il nome dell'amplificatore non è stato modificato nel fratto),

l'associazione verrà omessa e la connessione verrà stabilita immediatamente.

4) Avvia la riproduzione audio alla sorgente audio Bluetooth.
5) Il volume della riproduzione dipende nelle impostazioni della sorgente audio Bluetooth e dall'impostazione effettuata tramite i pulsanti - / + (8).
6) Utilizzare il pulsante (9) per silenziare e riattivare l'audio. L'indicatore LED lampeggia lentamente nelle amplificatore è disattivato.
7) Quando la connessione Bluetooth è scollegata dalla parte della sorgente audio Bluetooth, l'indicatore LED inizia a lampeggiare e l'amplificatore è pronto per essere collegato di nuovo. Se la connessione non è stata ristabilita dopo 1 minuto, l'amplificatore tornerà alla modalità di rete.

5.2.1 Inoltro dei segnali audio alla rete

Il segnale audio di una sorgente audio Bluetooth può essere riproduzione non solo sull' amplificatore a cui è collegata la sorgente, ma può essere inoltrato ad altri amplificatori IWA-50WIFI / WS nella stessa rete.

Gli appunti:

• Per esta funzione è consigliabile un router multimediale a 5 GHz.
• Il traffico di dati elevato nella rete (ad esempio a causa di streaming video, download di file) può promettere la qualità della trasmissione.
• Quando un gruppo di unità di output è stato creato nell'app, i segnali verranno automaticamente inoltrati all'intero gruppo. Per inoltrare i segnali a un gruppo diverso di unità di output, create un nuovo gruppo (modalità multiroom) prima di passare alla modalità Bluetooth.
• Quando si preme il pulsante (9) sull'amplificatore collegato tramite Bluetooth, l'intero gruppo verrà disattivato.

5.3 Riproduzione tramite AUDIO IN

1) Utilizzare un cavo con una spina da 3,5 mm per collegare una sorgente audio analogica (ad esempio uscita di livello di linea o uscita cuffie di un dispositivo audio mobile, computer o mixer) al jack AUDIO IN (1). Non appena la spina è collegata al jack, l'amplificatore passera a quello jack e l'indicatore LED (5) si accenderà in rolso. Qualsiasi connessione Bluetooth essere verrà interrotta.

Èanche possibile utilizzato la voce di menu "Input Mode" dell'app per selezionare l'ingresso AUDIO IN come sorgente di segnale.

2) Utilizzato i pulsanti -/+ (8) o l'app per regolare il volume. L'indicatore LED sfarfallera nelle volmente viene regolato.
3) Utilizzato il pulsante (9) per disattivare e riattivare l'audio. L'indicatore LED lampeggia lentamente quando l'audio è disattivato.
4) Quando si scollega la spina da 3,5 mm, l'amplificatore passera automaticamente alla modalità di rete. L'indicatore LED rosso si spegnerà e l'indicatore LED Wi-Fi (3) si illuminerà. L'amplificatore andràanche in modalità rete quando, per esempio, viene avviato il replay di un file audiotramite l'app.

Note: quando non si utilizesza più una sorgente audio, scollegarla dal jack AUDIO IN; altrimenti, si potrebbe verificare un fastidioso rumore.

5.3.1 Inoltro dei segnali audio alla rete

Il segnale audio di una sorgente audio cui è collegata la sorgente tramite il jack AUDIO IN, ma cui sono nelle inoltrato ad altri amplificatori IWA-50WIFI / WS nella stessa rete.

Gli appunti:

• Per esta funzione è consigliabile un router multimediale a 5 GHz.
• Il traffico di dati elevato nella rete (ad esempio a causa di streaming video, download di file) può promettertere la qualità della trasmissione.
• Quando un gruppo di unità di output è stato creato nell'app, i segnali verranno automaticamente inoltrati all'intero gruppo. Per inoltrare i segnali a un diverso gruppo di unità di output, creare un nuovo gruppo (modalità multiroom) prima di selezionare l'ingresso AUDIO IN come sorgente.
• Quando si preme il pulsante (9) sull'amplificatore a cui è collegata la sorgente audio, l'intero gruppo verrà disattivato.

6 Reset

L'amplificatore IWA-50WIFI / WS fornisce le seguenti opzioni di ripristino.

6.1 Restart

Il nome dell'amplificatore e le impostazioni di rete verranno mantenute. Per riavviare l'amplificatore, premere i pulsanti -, + (8) e (9) contemporaneamente.

Tutti e tre gli indicatori LED (3 - 5) lampeggiano lentamente sono a quando I'amplificatore è collegato alla rete. L'indicatore LED (3) si illumina in bianco una volta stabilita la connessione.

6.2 Ripristino delle impostazioni di fabbrica

Quando l'amplificatore viene ripristinato alle impostazioni di fabbrica, la connessione di rete deve essere ristabilita. Per un reset, tenere premuto il tasting per 8 secondi.

Dopo 40 secondi, solo l'indicatore LED (3) si accenderà in bianco; l'amplificatore è pronto per la riconnessione alla rete (capitolo 4.7).

7 Specifiche

Classe dell'amplificatore D
Potenza in uscita RMS per alimentazione UDC = 24 V a 8 Ω a 16 Ω per alimentazione UDC = 15 V a 4 Ω a 8 Ω a 16 Ω per alimentazione UDC = 12 V a 4 Ω a 8 Ω a 16 Ω	2 × 25 W 2 × 15 W 2 × 16 W 2 × 10 W 2 × 5,5 W 2 × 10 W 2 × 6 W 2 × 3,5 W
Intervallo di frequenze 45–20000 Hz
Separazione dei canali ≥ 58 dB
THD ≤ 0,1 %
RapportoS/N≥ 84 dB
Alimentazione elettrica connessione	=12–24V morsetti a vite
Consumo di energia per alimentazione UDC = 24 V per alimentazione UDC = 15 V per alimentazione UDC = 12 V	60 VA (2,5 A) max. 45 VA (3 A) max. 30 VA (2,5 A) max.
Specfiche Bluetooth profili gamma	BT4.0 A2DP 1.3, AVRCP 1.5 10m
Bande di Frequenza LAN wireless 2,4 GHz / 5 GHz
Max. numero di amplificatori nella stessa LAN wireless (tramite router con 1200 Mbit / s nella banda 5 GHz)	5–10
Ingresso analogico livello nominale connessione	100 mV jack stereo, 3,5 mm
Dimensioni (l × a × p) amplificatore con coperchio dimensioni di montaggio dell'amplificatore	175 mm × 100 mm × 37 mm 125 mm × 75 mm × 35 mm
Peso 176g
Temperatura ambiente	0–40°C

Soggetto a modifiche tecniche.

La MONACOR® INTERNATIONAL GmbH & Co. KG si riserva agli diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l'uso. La riproduzione –anche parziale –per propri scopi commerciali è vietata.
