MANUALE UTENTE PA912S Monacor
Amplificatore di potenza PA
Queste istruzioni sono rivolte agli installatori con una conoscenza specifica della riproduzione del suono utilizzando la tecnologia 100 V. Leggere attentamente le istruzioni prima dell'installazione e conservarle per riferimento futuro.

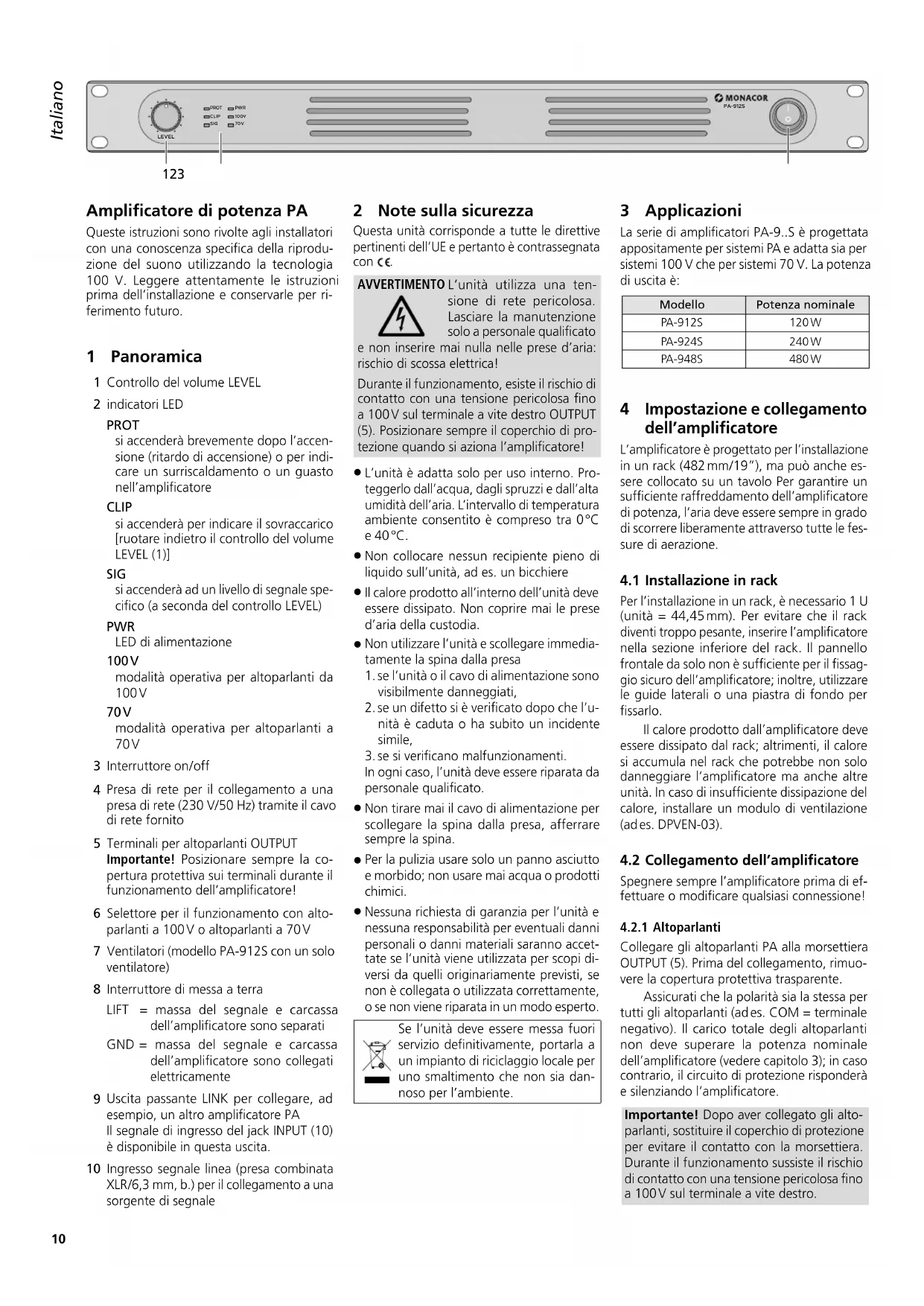

1 Panoramica
1 Controllo del volume LEVEL
2 indicatori LED
PROT
si accenderà brevemente dopo l'accensione (ritardo di accensione) o per indicare un surriscaldamento o un guasto nell'amplificatore
CLIP
si accenderà per indicare il sovraccarico [ruotare indietro il controllo del volume LEVEL (1)]
SIG
si accenderà ad un livello di segnale specifico (a seconda del controllo LEVEL)
PWR
LED di alimentazione
100V
modalità operativa per altoparlanti da 100V
70V
modalità operativa per altoparlanti a 70V
3 Interruttore on/off
4 Presa di rete per il collegamento a una presa di rete (230 V/50 Hz) tramite il cavo di rete fornito
5 Terminali per altoparlanti OUTPUT
Importante! Posizionare sempre la copertura protettiva sui terminali durante il funzionamento dell'amplificatore!
6 Selettore per il funzionamento con alto-parlanti a 100V o altoparlanti a 70V
7 Ventilatori (modello PA-912S con un solo ventilatore)
8 Interruttore di messa a terra
LIFT = massa del segnale e carcassa dell'amplificatore sono separati
GND = massa del segnale e carcassa dell'amplificatore sono collegati elettricamente
9 Uscita passante LINK per collegare, ad esempio, un altro amplificatore PA Il segnale di ingresso del jack INPUT (10) è disponibile in questa uscita.
10 Ingresso segnale linea (presa combinata XLR/6,3 mm, b.) per il collegamento a una sorgente di segnale
2 Note sulla sicurezza
Questa unità corrisponde a tutte le direttive pertinenti dell'UE e pertanto è contrassegnata con CE.
AVVERTIMENTO
L'unità utilizza una ten-

sione di rete pericolosa. Lasciare la manutenzione solo a personale qualificato
e non inserire mai nulla nelle prese d'aria: rischio di scossa elettrica!
Durante il funzionamento, esiste il rischio di contatto con una tensione pericolosa fino a 100V sul terminale a vite destro OUTPUT (5). Posizionare sempre il coperchio di protezione quando si aziona l'amplificatore!
- L'unità è adatta solo per uso interno. Proteggerlo dall'acqua, dagli spruzzi e dall'alta umidità dell'aria. L'intervello di temperatura
ambiente consentito è compreso tra 0°C e 40°C.
- Non collocare nessun recipiente pieno di liquido sull'unità, ad es. un bicchiere
- Il calore prodotto all'interno dell'unità deve essere dissipato. Non coprire mai le prese d'aria della custodia.
-
Non utilizzare l'unità e scollegare immediatamente la spina dalla presa
-
se l'unità o il cavo di alimentazione sono visibilmente danneggiati,
- se un difetto si è verificato dopo che l'unità è caduta o ha subito un incidente simile,
-
se si verificano malfunzionamenti. In ogni caso, l'unità deve essere riparata da personale qualificato.
-
Non tirare mai il cavo di alimentazione per scollegare la spina dalla presa, afferrare sempre la spina.
- Per la pulizia usare solo un panno asciutto e morbido; non usare mai acqua o prodotti chimici.
- Nessuna richiesta di garanzia per l'unità e nessuna responsabilità per eventuali danni personali o danni materiali saranno accettate se l'unità viene utilizzata per scopi diversi da quelli originariamente previsti, se non è collegata o utilizzata correttamente, o se non viene riparata in un modo esperto.

Se l'unità deve essere messa fuori servizio definitivamente, portarla a un impianto di riciclaggio locale per uno smaltimento che non sia dannoso per l'ambiente.
3 Applicazioni
La serie di amplificatori PA-9..S è progettata appositamente per sistemi PA e adatta sia per sistemi 100 V che per sistemi 70 V. La potenza di uscita è:
| Modello | Potenza nominale |
| PA-912S | 120W |
| PA-924S | 240W |
| PA-948S | 480W |
4 Impostazione e collegamento dell'amplificatore
L'amplificatore è progettato per l'installazione in un rack (482 mm/19"), ma può anche essere collocato su un tavolo Per garantire un sufficiente raffreddamento dell'amplificatore di potenza, l'aria deve essere sempre in grado di scorrere liberamente attraverso tutte le fessure di aerazione.
4.1 Installazione in rack
Per l'installazione in un rack, è necessario 1 U (unità = 44,45 mm). Per evitare che il rack diventi troppo pesante, inserire l'amplificatore nella sezione inferiore del rack. Il pannello frontale da solo non è sufficiente per il fissaggio sicuro dell'amplificatore; inoltre, utilizzare le guide laterali o una piastra di fondo per fissarlo.
Il calore prodotto dall'amplificatore deve essere dissipato dal rack; altrimenti, il calore si accumula nel rack che potrebbe non solo danneggiare l'amplificatore ma anche altre unità. In caso di insufficiente dissipazione del calore, installare un modulo di ventilazione (ades. DPVEN-03).
4.2 Collegamento dell'amplificatore
Spegnere sempre l'amplificatore prima di effettuare o modificare qualsiasi connessione!
4.2.1 Altoparlanti
Collegare gli altoparlanti PA alla morsettiera OUTPUT (5). Prima del collegamento, rimuovere la copertura protettiva trasparente.
Assicurati che la polarità sia la stessa per tutti gli altoparlanti (ades. COM = terminale negativo). Il carico totale degli altoparlanti non deve superare la potenza nominale dell'amplificatore (vedere capitolo 3); in caso contrario, il circuito di protezione risponderà e silenziando l'amplificatore.
Importante! Dopo aver collegato gli alto-parlanti, sostituire il coperchio di protezione per evitare il contatto con la morsettiera. Durante il funzionamento sussiste il rischio di contatto con una tensione pericolosa fino a 100V sul terminale a vite destro.


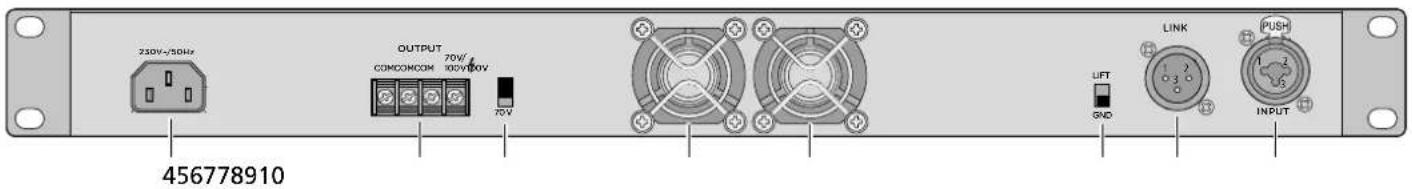

250V/-50Hz OUTPUT 70V/ COMCOMCOM 90V/100V 70V 456778910 LIFT GND LINK PUSH INPUT4.2.2 Sorgente del segnale
Come sorgente di segnale, collegare un'unità con uscita a livello di linea (amplificatore di missaggio PA, preamplificatore, mixer, ecc.) All'ingresso jack XLR/6,3 mm INPUT (10).
4.2.3 Amplificatore aggiuntivo
Se il numero di altoparlanti richiesto è superiore al numero ammissibile per l'amplificatore, sarà richiesto un amplificatore aggiuntivo. Collegare l'ingresso dell'amplificatore aggiuntivo al connettore XLR LINK (9).
4.2.4 Alimentazione elettrica
Utilizzare il cavo di alimentazione fornito per collegare la presa di rete (4) ad una presa (230V/50Hz).
5 Funzionamento
1) Utilizzare il selettore 100V/70V(6) per impostare la modalità di funzionamento in base agli altoparlanti collegati.
2) Prima di accendere l'amplificatore per la prima volta, impostare il controllo LEVEL (1) tutto a sinistra per assicurarsi che il volume iniziale non sia troppo alto. Quindi accendere l'amplificatore con l'interruttore di rete (3).
Il LED PWR (2) si accenderà e il LED 100V o 70V indicherà la modalità operativa regolata. Mentre l'amplificatore è acceso, andrà in mute e il LED PROT si accenderà.
3) Alimentare un segnale all'ingresso INPUT. Usa il controllo LEVEL per regolare il volume. Il LED SIG si accenderà ad un livello di segnale specifico. In caso di sovraccarico, si accende il LED rosso CLIP. In questo caso, ridurre il volume con il controllo.
4) Se c'è un ronzio, questo rumore potrebbe essere dovuto ad un loop di terra. I loop di terra si verificano, ad esempio, quando due unità sono collegate sia tramite la loro massa del segnale che tramite il conduttore di protezione dell'alimentazione o tramite una connessione conduttiva dei loro alloggiamenti nel rack.
Per separare un loop di terra, impostare il selettore (8) sulla posizione LIFT. Se il ronzio inizia nella posizione LIFT, impostare l'interruttore su GND. In caso di dubbio, testare entrambe le posizioni per trovare l'impostazione ottimale.
6 Circuito di protezione
L'amplificatore è dotato di un circuito di protezione contro surriscaldamento, sovraccarico e cortocircuito sull'uscita degli altoparlanti. Mentre l'amplificatore è acceso, verrà silenziato (ritardo di accensione) e il LED PROT (2) si accenderà brevemente. Se, tuttavia, il LED si illumina in modo permanente o si illumina durante il funzionamento, l'amplificatore è surriscaldato o sovraccarico o si verifica un cortocircuito ai terminali per altoparlanti OUTPUT (5). Spegnere l'amplificatore ed eliminare l'errore.
In caso di surriscaldamento, non spegnere l'amplificatore, ma impostare il controllo LEVEL (1) tutto a sinistra. Ciò ridurrà il carico sull'amplificatore di potenza e il ventilatore/ i ventilatori continueranno a raffreddarlo.
-
In caso di sovraccarico, ridurre il numero di altoparlanti collegati o, se possibile, ridurre la potenza assorbita degli altoparlanti. Utilizzare un secondo amplificatore PA, se necessario (vedere il capitolo 4.2.3).
-
In caso di surriscaldamento, migliorare la circolazione dell'aria (vedi anche capitolo 4.1).
-
In caso di cortocircuito, individuare ed eliminare il cortocircuito.
7 Specifiche
| Modello | PA-912S | PA-924S | PA-948S |
| Potenza nominale | 120W | 240W | 480W |
| Impedenza di uscita | 80Ω a 100V40Ω a 70V | 40Ω a 100V20Ω a 70V | 20Ω a 100V10Ω a 70V |
| Sensibilità di ingresso | 670mV | 650mV | 710mV |
| Impedenza di ingresso | 10kΩ | ||
| Jack di ingresso | Jack XLR/6,3 mm, bilanciato | ||
| Intervallo di frequenze | 80–16000Hz | ||
| Rapporto S/N, ponderato A | >98dB | ||
| THD | <1% | ||
| Alimentazione | 230V/50Hz | ||
| Potenza assorbita | 225VA max. | 495VA max. | 1100VA max. |
| Temperatura ambiente | 0–40°C | ||
| Dimensioni (l × a × p) | 483 × 44 × 255mm, 1 unità | ||
| Peso | 3,5kg | 3,8kg | 4kg |
