MODE D'EMPLOI PA-900S Monacor

Veuillez lire la présente notice avec attention avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement.

Seules des personnes ayant des connaissances suffisantes en ligne 100 V peuvent installer les enceintes (chapitre 5.1). L'utilisation de l'amplificateur est simple et prévue pour des adultes non techniciens. Cependant, en cas de questions, contactez votre installateur ou revendeur.

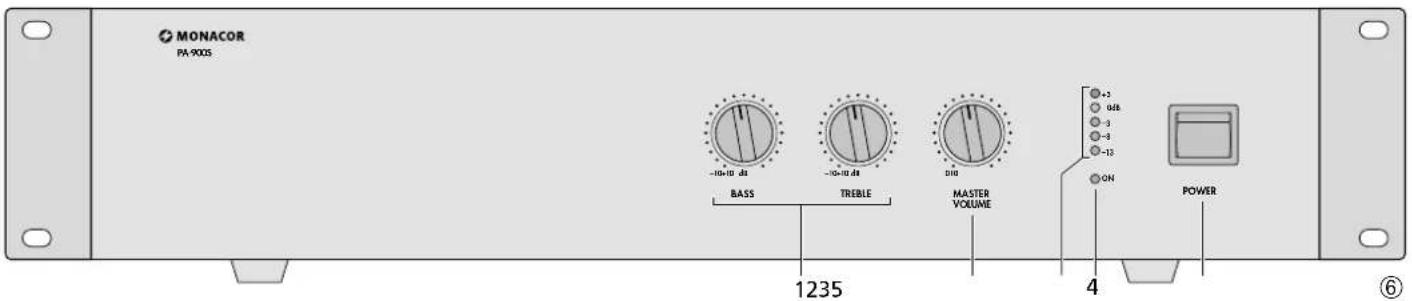

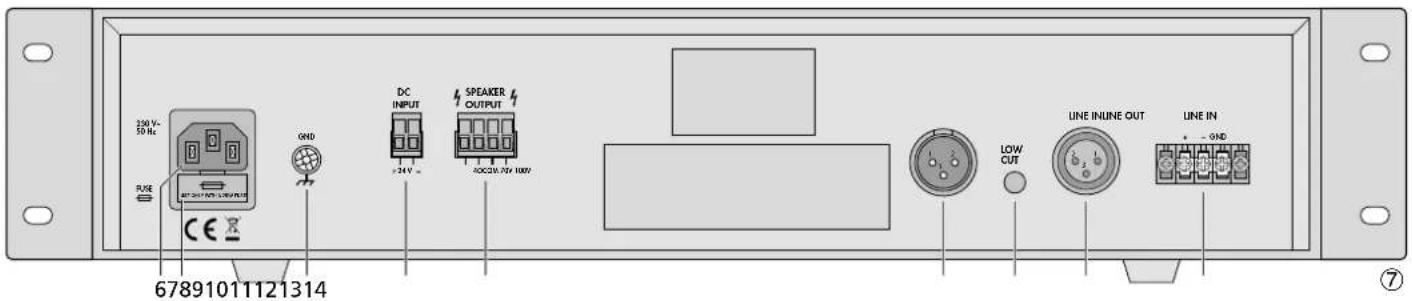

1 Eléments et branchements

1 Réglages de tonalité (égaliseur)

$$ \begin{array}{c} \text { BASS } = \text { réglage des graves }, \ \pm 1 0 \text { dB à 100Hz } \end{array} $$

$$ \begin{array}{c} \text { TREBLE } = \text { réglage des aigus, } \ \pm 1 0 \text { dB à 10kHz } \end{array} $$

2 Réglage MASTER VOLUME pour le volume

3 VU-mètre à LEDs

4 Témoin de fonctionnement

5 Interrupteur POWER Marche /Arrêt

6 Prise secteur pour relier le cordon secteur livré à une prise secteur 230 V/ 50 Hz

7 Porte-fusible ; tout fusible fondu ne doit être remplacé que par un fusible de même type

8 Borne à pince pour une connexion masse possible (p. ex. en cas de problèmes de ronflement)

9 Bornes à vis* pour une alimentation de secours (24V =)

10 Bornes à vis* pour brancher les haut-parleurs

11 Sortie XLR pour brancher un second amplificateur ; le niveau de sortie dépend du réglage MASTER VOLUME (2) mais pas des réglages de tonalité (1)

12 Touche pour allumer le filtre passe-bas : il élimine les signaux perturbateurs à fréquences basses, par exemple les ron-flements.

13 Prise d'entrée XLR pour brancher une source de signal avec sortie ligne (table de mixage, préamplificateur, amplificateur mixeur Public Adress...)

14 Entrée Ligne avec bornes à vis, alternative à l'entrée XLR (13)

* Il est possible de retirer les bornes de leur emplacement pour faciliter l'accès:

2 Conseils d'utilisation et de sécurité

Cet appareil répond à toutes les directives nécessaires de l'Union Européenne et porte donc le symbole C€.

AVERTISSEMENT

L'appareil est alimenté par une tension dangereuse. Ne touchez jamais l'intérieur car en cas de mauvaise

manipulation, vous pourriez subir une décharge électrique.

Pendant le fonctionnement, une tension dangereuse de contact de 100 V au plus est présente aux bornes haut-parleurs (10). L'ensemble des branchements ne peut être effectué ou modifié que si l'installation PA est déconnectée.

Ne faites rien tomber dans les ouïes de ventilation, vous pourriez subir une décharge électrique !

• L'appareil n'est conçu que pour une utilisation en intérieur. Protégez-le de tout type de projections d'eau, des éclaboussures, d'une humidité élevée et de la chaleur (plage de température de fonctionnement autorisée 0–40°C).
• En aucun cas, vous ne devez poser d'objet contenant du liquide ou un verre sur l'appareil.
• La chaleur dégagée par l'appareil doit être évacuée par une circulation d'air correcte. En aucun cas les ouïes de ventilation ne doivent être obturées.

• Ne faites jamais fonctionner l'appareil et débranchez-le immédiatement lorsque :

• des dommages visibles sur l'appareil ou sur le cordon secteur apparaissent.

• après une chute ou accident similaire, vous avez un doute sur l'état de l'appareil.

• des défaillances apparaissent.

Dans tous les cas, les dommages doivent être réparés par un technicien spécialisé.

• Ne débranchez jamais l'appareil en tirant sur le cordon secteur ; retirez toujours le cordon secteur en tirant la fiche.
• Pour nettoyer l'appareil, utilisez uniquement un chiffon sec et doux, en aucun cas de produits chimiques ou d'eau.
• Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultants si l'appareil est utilisé dans un but autre que celui pour lequel il a été conçu, s'il n'est pas correctement branché ou utilisé, s'il y a surcharge ou s'il n'est pas réparé par une personne habilitée ; en outre, la garantie deviendrait caduque.

Lorsque l'appareil est définitivement retiré du service, vous devez le déposer dans une usine de recyclage adaptée pour contribuer à son élimination non polluante.

CARTONS ET EMBALLAGE PAPIER À TRIER

3 Possibilités d'utilisation

L'amplificateur est spécialement conçu pour une utilisation dans des installations de sonorisation Public Adress. Il peut délivrer 120W RMS à des haut-parleurs 100V et 70V ou à un groupe de haut-parleurs avec une impédance totale de 4 Ω. Les différentes possibilités de branchement pour les haut-parleurs sont présentées sur les schémas 1–5, page 2.

4 Positionnement de l'appareil

L'amplificateur est prévu pour être placé dans un rack (482 mm/19"), il peut également être placé directement sur une table. Dans tous les cas, l'air doit pouvoir circuler librement via toutes les ouïes de ventilation afin de garantir un refroidissement suffisant de l'amplificateur.

4.1 Installation en rack

Pour un montage en rack, vissez les deux étriers de montage livrés sur les côtés de l'appareil. Dans le rack, 2 unités sont nécessaires pour l'amplificateur (1 unité = 44,5 mm).

Afin que le rack ne se renverse pas, vous devez placer l'amplificateur dans la partie inférieure du rack. Pour une fixation solide, les étriers de montage seuls ne suffisent pas. Utilisez également des rails latéraux ou une plaque inférieure pour le maintenir correctement en place.

5 Branchement de l'amplificateur Public Adress

Tous les branchements ne doivent être effectués que par un technicien qualifié et uniquement lorsque l'amplificateur est éteint !

5.1 Haut-parleurs

Il est possible de brancher des haut-parleurs Public Adress ou des haut-parleurs/des groupes de haut-parleurs avec une impédance totale de 4 Ω au moins. Les possibilités de branchement pour les haut-parleurs sont indiquées sur les schémas 1 – 5 (page 2). Selon le type de haut-parleur, utilisez les contacts correspondants de la barrette SPEAKER OUTPUT (10). Il est possible de retirer les bornes de leur emplacement pour faciliter l'accès.

230 V- 50 Hz R/RE 67891011121314 DC INPUT +24 V - SPEAKER OUTPUT ACOSUR/ATV 100V LOW OUT LINE INLINE OUT LINE IN + - 0ND ⑦

Lors du branchement, veillez à respecter l'im pédance individuelle ou l'impédance totale des haut-parleurs et leur polarité (branchements plus et moins comme indiqués sur les schémas 1 – 5). Le branchement plus des haut-parleurs est toujours spécialement repéré.

Attention ! Dans le cas de haut-parleurs Public Adress avec transformateur audio 70V ou 100V (schémas 1 et 2), la puissance totale par les haut-parleurs ne doit pas être supérieure à 120W RMS, sinon l'amplificateur serait en surcharge et pourrait être endommagé.

5.2 Source de signal

On peut relier comme source de signal un appareil avec une sortie Ligne (préamplificateur, table de mixage, amplificateur mixeur Public Adress...) à l'entrée XLR (13) ou à la barrette de branchement (14).

5.3 Amplificateur supplémentaire

Si le nombre de haut-parleurs nécessaires est supérieur à celui autorisé pour l'amplificateur, un second amplificateur est nécessaire. Reliez l'entrée du second amplificateur à la prise LINE OUT (11). Le niveau de sortie de la prise dépend du réglage MASTER VOLUME (2) mais pas des réglages de tonalité BASS et TREBLE (1).

5.4 Alimentation secteur et alimentation de secours

Pour que l'amplificateur puisse continuer à fonction ner en cas de coupure d'alimentation secteur, reliez une unité d'alimentation de secours 24 V (p. ex. PA-24ESP de MONACOR) à la barrette de connexion DC INPUT (9). La barrette peut être retirée pour un meilleur accès.

Pour finir, reliez le cordon secteur livré tout d'abord à la prise (6) et puis à une prise secteur (230 V/50 Hz).

Conseils :

1. Lorsque la tension 24 V est appliquée, l'amplificateur est immédiatement en fonction et la LED ON (4) brille. L'amplificateur ne peut pas, dans ce cas, être éteint avec l'interrupteur POWER (5).

2. Avec un fonctionnement par courant de secours, l'amplificateur délivre une puissance moindre qu'avec un fonctionnement secteur.

6 Fonctionnement

1) Avant la première mise sous tension, mettez tout d'abord le réglage MASTER VOLUME (2) sur la position «0».
2) Avec l'interrupteur POWER (5), allumez l'amplificateur, la LED ON (4) brille.

Si une alimentation de secours est connectée, la LED ON brille en continu et l'amplificateur est tou jours en fonctionnement. Dans ce cas, on peut uniquement commuter entre alimentation secteur et alimentation de secours avec l'interrupteur POWER. Pour un fonctionnement normal, mettez l'interrupteur POWER sur la position «Marche». En cas de coupure de courant, l'amplificateur commu te automatiquement sur l'alimentation de secours.

3) Réglez le réglage MASTER VOLUME (2) sur le volume souhaité. Le VU-mètre à 5 LEDs (3) indique le niveau de sortie.
4) Réglez les réglages de tonalité BASS et TREBLE (1) sur le son optimal. Corrigez si besoin le volume avec le réglage MASTER VOLUME.
5) En cas de bruits perturbateurs à fréquences basses (par exemple ronflements), enfon-cez la touche LOW CUT (12).

7 Caractéristiques techniques

PA-900S
Puissance nominalePuissance musique totale	120 W160 W
Sortie haut-parleur*Sortie LINE OUT	min. 4 Ω; 70 V/100 V1 V/600 Ω
Entrée	0,765V/10 kΩXLR, symétrique
Bande passante	50 Hz–15 kHz, ±3 dB
Taux de distorsion	< 0,5 % à 120 W
Rapport signal/bruit	>80 dB
EgaliseurGravesAigus	±10 dB/100 Hz±10 dB/10 kHz
AlimentationAlimentation secteurConsommationAlimentation de secours	230 V/50 Hz300 VA24 V (---)/9A
Température fonc.	0–40 °C
Dimensions (L × H × P)UnitéPoids	482 × 88 × 275 mm2 U9,5 kg

*Utilisez soit les sorties 70V et 100V soit la sortie 4Ω !

Tout droit de modification réservé.

MONACOR PA-900S -10-10 da BASS TREBLE 1235 -10-10 da DIO MASTER VOLUME 4 ON POWER +2 GBR -3 -3 -13 ⑥
