MODE D'EMPLOI PA1450D Monacor

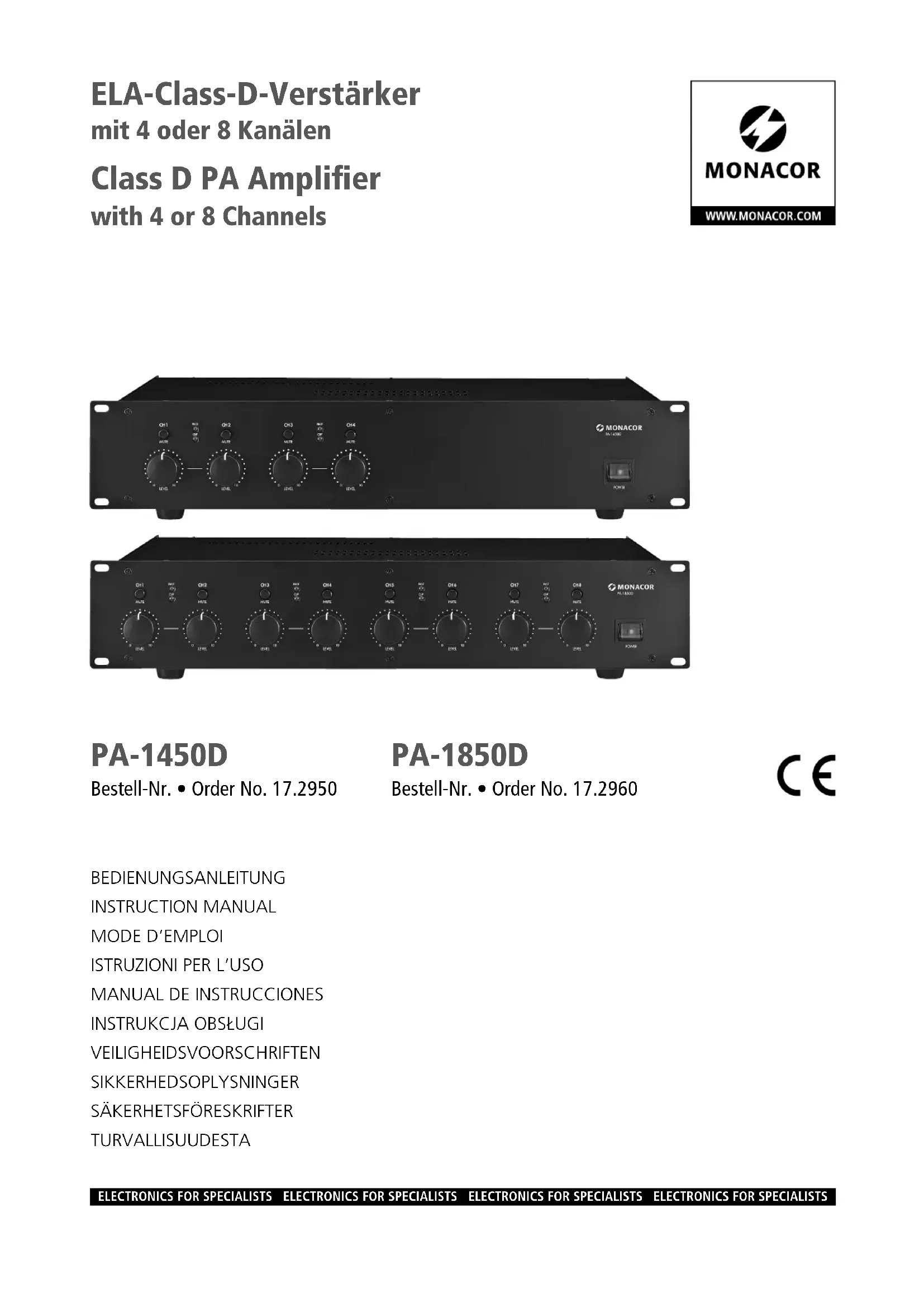

INTERNATIONAL GmbH & Co. KG. No part of this instruction manual may be reproduced in any form or by any means for any commercial use.8 Français DeutschDeutsch SeiteEnglishEnglish PageItalianoItaliano PaginaEspañolEspañol PáginaNederlandsNederlands PaginaPolskiPolski StronaFrançaisFrançais Page Amplificateur Public Adress, classe D Cette notice s’adresse aux installateurs possédant des connaissances en technique de sonorisation ligne 100 V. Veuillez lire la présente notice avec attention avant l‘ins- tallation et conservez-la pour pouvoir vous y reporter ultérieurement. Vous trouverez sur la page 3, dépliable, l’ensemble des éléments et branchements. 1 Présentation
LEDs de signal pour chaque paire de canaux PROT brille si le circuit de protection est activé pour une paire de canaux CLIP brille en cas de surcharge d’une paire de canaux
Touche MUTE pour couper le son du canal correspondant 3 Réglage de volume LEVEL pour chaque canal 4 Interrupteur POWER marche / arrêt
Entrées symétriques, prises XLR pour chaque canal
Entrées asymétriques, prises RCA femelles pour chaque canal
Caches de protection pour les bornes haut-parleurs AVERTISSEMENT Ne faites jamais fonc- tionner l’amplificateur sans les caches. Il y a risque de décharge électrique en cas de contact avec les bornes. 8 Bornes haut-parleurs 9 Porte fusible Tout fusible fondu doit impérativement être remplacé par un fusible de même type! 10 Prise secteur pour brancher à une prise 230 V/ 50 Hz via le cordon secteur livré 11 Bornes à vis 24 V pour une alimentation de secours 2 Conseils d’utilisation et desécurité L’appareil répond à toutes les directives né- cessaires de l’Union européenne et porte donc le symbole . AVERTISSEMENT L’appareil est alimenté par une tension dangereuse. Ne touchez jamais l’inté- rieur de l’appareil et ne faites rien tomber dans les ouïes de ventilation car en cas de mauvaise mani- pulation, il y a risque de décharge électrique.
L’appareil n’est conçu que pour une utili- sation en intérieur. Protégez-le des écla- boussures, de tout type de projections d’eau, d’une humidité d’air élevée et de la chaleur (température ambiante admis- sible 0 – 40 °C).
En aucun cas, vous ne devez poser d’ob- jets contenant du liquide, ou par exemple un verre, sur l’appareil.
La chaleur dégagée par l’appareil doit être évacuée par la circulation d’air. En aucun cas, les ouïes de ventilation du boîtier ne doivent être obturées.
Ne faites pas fonctionner l’appareil et débranchez le cordon secteur immédia- tement dans les cas suivants :
l’appareil ou le cordon secteur présente des dommages visibles,
après une chute ou un accident simi- laire, vous avez un doute sur l’état de l’appareil.
3. des dysfonctionnements apparaissent.
Dans tous les cas, les dommages doivent être réparés par un technicien spécialisé.
Ne débranchez jamais l’appareil en tirant sur le cordon secteur : retirez toujours le cordon secteur en tirant la fiche.
Pour le nettoyage, utilisez uniquement un chiffon sec et doux, en aucun cas de produits chimiques ou d’eau.
Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultants si l’appareil est utilisé dans un but autre que celui pour lequel il a été conçu, s’il n’est pas correctement branché ou utilisé ou s’il n’est pas réparé par une personne habilitée ; en outre, tout droit à la garantie deviendrait caduque. Lorsque l’appareil est définitive- ment retiré du service, vous devez le déposer dans une usine de re- cyclage adaptée pour contribuer à son élimination non polluante.
CARTONS ET EMBALLAGE PAPIER À TRIER
3 Possibilités d’utilisation Cet amplificateur digital est idéalement adapté pour une sonorisation simultanée de plusieurs pièces. Le modèle PA-1450D a 4 canaux, le modèle PA-1850D 8 canaux. Chaque canal peut délivrer une puissance RMS de 50 W. 4 Positionnement de l’amplificateur L’amplificateur est conçu pour une instal
lation dans un rack 19” (482 mm), mais il peut également être posé directement sur une table. Dans tous les cas, l’air doit pouvoir circuler librement via les ouïes de ventilation pour que l’amplificateur soit suffisamment refroidi.
4.1 Installation en rack
Pour une installation dans un rack, l’am- plificateur nécessite un emplacement de 2unités (= 89 mm). Pour que le rack ne se renverse pas, il faut que l’amplificateur soit positionné dans la partie inférieure du rack. Pour une fixation sûre, le panneau avant seul ne suffit pas. Il faut, en plus, mainte- nir l’appareil par des rails latéraux ou une plaque de sol. L’air chaud dégagé par l’amplificateur doit pouvoir être évacué du rack. Sinon, il y a accumulation de chaleur dans le rack, non seulement l’amplificateur mais aussi les autres appareils dans le rack peuvent être endommagés. En cas de dissipation insuffi- sante de la chaleur, il faut insérer une unité de ventilation dans le rack (p. ex. DPVEN-03). 5 Branchements de l’amplificateur Tous les branchements ne doivent être ef- fectués que par un personnel qualifié et uni- quement lorsque l’amplificateur est éteint!
Les bornes haut-parleurs se trouvent sous les caches de protection (7); retirez ces derniers pour effectuer les branchements. AVERTISSEMENT L’amplificateur ne doit pas fonctionner sans les caches (7). Pendant le fonctionnement, des tensions dangereuses jusqu’à 100 V sont pré- sentes aux bornes haut- parleurs (8). Une fois les branchements effectués, remettez les caches pour protéger les bornes de tout contact. On peut relier à chaque canal soit des haut- parleurs Public Adress (schémas 9 et10) soit un haut-parleur 4 Ω ou un groupe de haut- parleurs avec une impédance totale de 4 Ω au moins (schémas 5 à 8).
5.1.1 Haut-parleurs Public Adress
Attention ! Pour des haut-parleurs Public Adress (schémas 9 et 10), la puissance totale par les haut- parleurs ne doit pas être de plus de 50 W RMS par canal, sinon l’amplificateur est en surcharge et pourrait être en- dommagé. Reliez les haut-parleurs en groupe pour chaque canal aux bornes COM et 100 V ou 70 V (8). Veillez à respecter la polarité (branchements plus et moins comme indiqué sur les schémas 9 et 10). Le branchement plus des câbles haut-parleurs est toujours spécialement repéré.
5.1.2 Haut-parleur 4 Ω ou groupes de
haut-parleurs avec une impédance totale de 4 Ω Les schémas 5 à 8 présentent différents exemples conservant une impédance mini- male de 4 Ω. Il existe cependant d’autres9 Français possibilités. Reliez les haut-parleurs pour chaque canal aux bornes COM et 4 Ω (8). Veillez à respecter la polarité (branchements plus et moins comme indiqué sur les sché- mas 5 à8). Le branchement plus des câbles haut-parleurs est toujours spécialement re- péré.
Reliez les sources de signal (par exemple lec- teur CD, préamplificateur, table de mixage) aux prises INPUT (5, 6): — Les prises XLR (5) sont prévues pour des signaux symétriques et nécessitent un si- gnal d’entrée de 550 mV au moins pour un rendement optimal. — Reliez les sources de signal avec signaux asymétriques aux prises RCA (6). Pour un rendement optimal, un signal de 1 V au moins est nécessaire.
5.3 Alimentation et alimentation de
Pour finir, reliez le cordon secteur livré à la prise (10) et à une prise secteur 230 V/ 50 Hz.
2) Si l’amplificateur doit continuer à fonc-
tionner en cas de coupure de courant, reliez une unité d’alimentation de secours (par exemple PA-24ESP de MONACOR) aux bornes 24 V (11). 6 Utilisation
Pour éviter tout bruit fort à l’allumage, allumez tout d’abord tous les autres ap- pareils de l’installation Public Adress.
Avant d’allumer l’amplificateur, mettez tous les réglages de volume INPUT (3) sur zéro pour éviter au début un volume trop élevé. Ensuite allumez l’amplificateur avec l’interrupteur POWER (4). L’interrupteur brille comme témoin de fonctionnement.
Réglez les sorties des sources de signal (par exemple table de mixage, préam- plificateur) sur le niveau nominal (0 dB) ou sur le niveau de signal le plus élevé non distordu.
Tournez les réglages INPUT (3) des canaux utilisés jusqu’à atteindre le volume maxi- mal souhaité. Tournez les réglages des canaux inutilisés sur zéro. Si une des LEDs rouges CLIP (1) brille brièvement, le volume maximal possible est atteint. Si elle brille plus souvent, au moins un canal d’une paire de canaux est en surcharge. Dans ce cas, tournez le réglage correspondant dans l’autre sens pour diminuer le volume.
Il est possible de couper le son séparé- ment dans chaque canal, par exemple si la musique d’ambiance perturbe une an- nonce. Appuyez sur la touche MUTE(2) correspondante. 7 Circuit de protection Chaque paire de canaux de l’amplificateur est dotée d’un circuit de protection contre les courts-circuits, surcharges et surchauffes. Lorsque le circuit de protection est activé, la LED PROT (1) correspondante brille et le son de la paire de canaux est coupé:
1. brièvement après l‘allumage
(temporisation d’allumage)
2. brièvement après l’arrêt
3. en cas des surcharge ou court-circuit aux
4. en cas des surchauffe de l’amplificateur
Si une des LEDs PROT brille pendant le fonc- tionnement ou ne s’éteint pas après l’allu- mage, éteignez l’amplificateur et résolvez le problème. 8 Caractéristiques techniques Modèle PA-1450D PA-1850D Puissance de sortie RMS 4 × 50W 8 × 50W Taux de distorsion < 0,5 % Sensibilité d’entrée pour puissance nominale Prises XLR Prises RCA Impédance d’entrée 550 mV 1 V 20 kΩ Bande passante 10 – 20 000 Hz Atténuation > 45 dB Rapport signal sur bruit > 63 dB Circuit de sortie classe D Température fonctionnement 0 – 40 °C Alimentation Tension secteur Consommation max. Alimentation de secours Consommation DC max. 230 V/ 50 Hz 300 VA 24 V (⎓) 9 A 230 V/ 50 Hz 600 VA 24 V (⎓) 18 A Dimensions (l × h × p) 482 × 90 × 330 mm 2 U 482 × 90 × 398 mm 2 U Poids 11 kg 18 kg Tout droit de modification réservé. Notice d’utilisation protégée par le copyright de MONACOR
