DMT2004 - Multimètre Monacor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Multimètre numérique
Marque	Monacor
Modèle	DMT2004
Affichage	LCD 3 ½ positions, hauteur 21 mm
Mesure de tension continue	200 mV à 600 V, 5 plages
Mesure de tension alternative	200 V et 600 V, 2 plages
Mesure de courant continu	2000 μA à 10 A, 4 plages
Mesure de résistance	200 Ω à 2 MΩ, 5 plages
Test de continuité	Oui, avec buzzer (seuil < 20 Ω)
Test de diodes	Oui, affichage tension de passage jusqu'à 1,999 V
Test de batteries	1,5 V et 9 V
Fonction HOLD	Oui, gel de la valeur affichée
Éclairage de l'affichage	Oui, activable par touche
Catégorie de mesure	CAT III 250 V
Fusibles	F 200 mAL/250 V (jusqu'à 200 mA) et F 10 AL/250 V (200 mA à 10 A)
Alimentation	1 pile 9 V (non fournie)
Dimensions	68 × 138 × 37 mm
Poids	200 g
Température de fonctionnement	0 °C à 50 °C
Humidité relative	< 70 %
Entretien et nettoyage	Chiffon sec et doux, pas de produits chimiques ni eau
Sécurité	Ne pas utiliser si endommagé, remplacer fusibles par type identique, attention tensions > 42 V
Pièces détachées et réparabilité	Fusibles et pile remplaçables ; autres réparations par technicien habilité

FOIRE AUX QUESTIONS - DMT2004 Monacor

Comment allumer le multimètre DMT2004 ?

Tournez le sélecteur rotatif de la position OFF sur la fonction souhaitée. L'affichage s'allume. Si rien n'apparaît, remplacez la pile.

Comment brancher les cordons de mesure ?

Branchez le cordon noir dans la prise COM (commune) et le cordon rouge dans la prise V Ω mA pour la plupart des mesures. Pour les courants >200 mA jusqu'à 10 A, branchez le rouge dans la prise 10A.

Pourquoi l'écran affiche-t-il '1' ?

L'affichage 1 indique un dépassement de la plage de mesure. Sélectionnez une plage supérieure ou vérifiez que les pointes sont bien en contact.

Comment mesurer une tension continue ?

Tournez le sélecteur sur une plage V_DC (200 mV à 600 V). Placez les pointes en parallèle sur le circuit. Si la pointe rouge est sur le négatif, un signe moins apparaît.

Comment tester la continuité d'un circuit ?

Tournez le sélecteur sur la position ➤ (diode/continuité). Placez les pointes aux extrémités du circuit. Si la résistance est < 20 Ω, un buzzer retentit.

Comment tester une diode ?

Sélectionnez la position ➤. Placez la pointe noire sur la cathode et la rouge sur l'anode. L'écran affiche la tension de passage (jusqu'à 1,999 V). Un affichage '1' indique un circuit ouvert ou une polarité inversée.

Que faire si le symbole de pile faible apparaît ?

Remplacez la pile 9 V. Ouvrez le couvercle arrière après avoir retiré les cordons. Remplacez la pile usagée par une neuve, respectez la polarité.

Comment remplacer un fusible ?

Débranchez les cordons, ouvrez le couvercle arrière. Remplacez le fusible défectueux par un fusible de même type : F 200 mAL/250 V ou F 10 AL/250 V selon la plage.

Est-il possible de mesurer des tensions supérieures à 250 V ?

Non, la tension maximale est de 250 V en alternatif ou continu. Ne jamais dépasser cette limite, danger de mort.

Comment nettoyer le multimètre ?

Utilisez un chiffon sec et doux. N'utilisez pas de produits chimiques, de solvants ni d'eau. Ne nettoyez jamais l'intérieur.

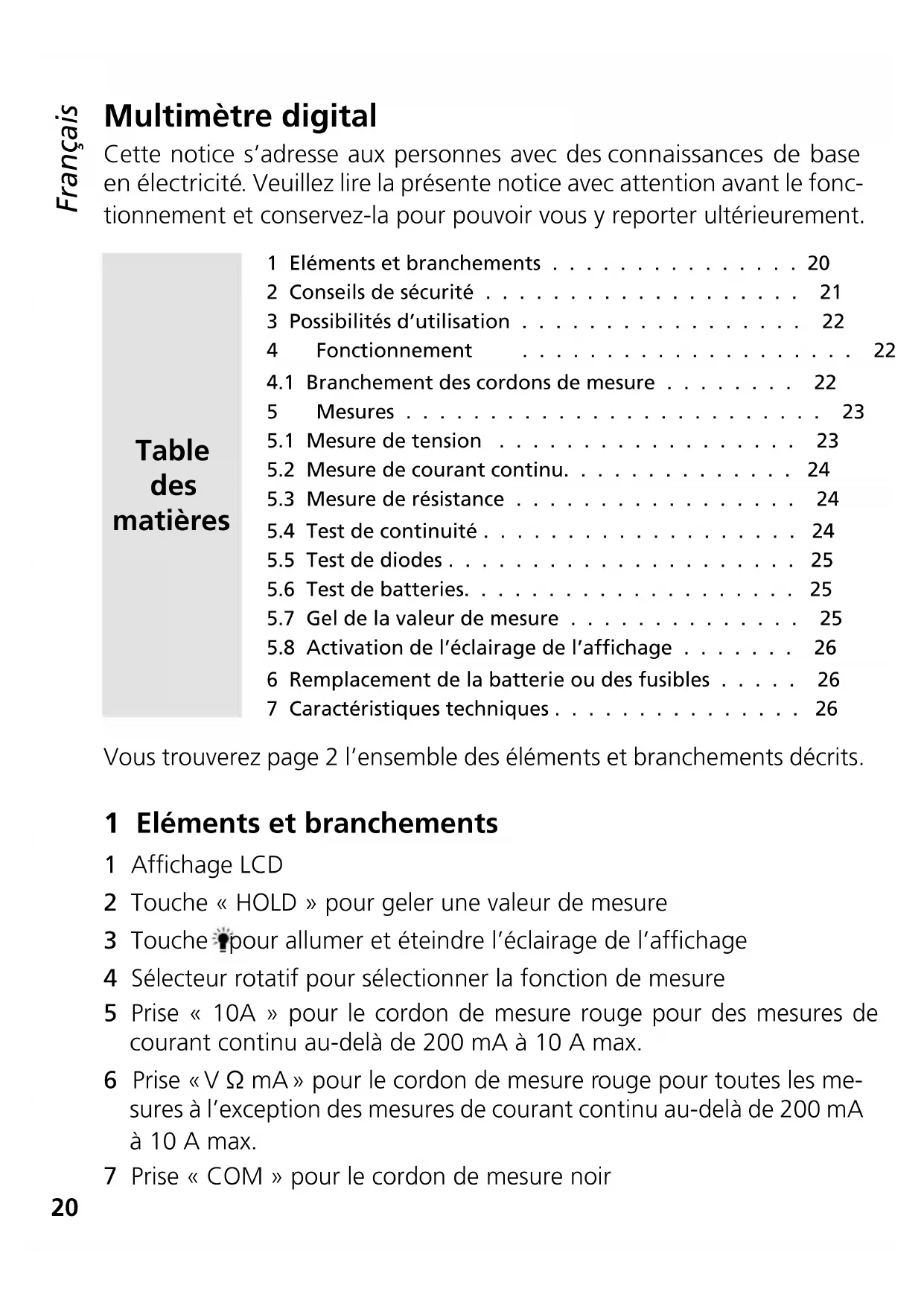

MODE D'EMPLOI DMT2004 Monacor

Cette notice s'adresse aux personnes avec des connaissances de base en électricité. Veuillez lire la présente notice avec attention avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement.

Table des matières

1 Eléments et branchements ..... 20
2 Conseils de sécurité ..... 21
3 Possibilités d'utilisation ..... 22
4 Fonctionnement 22
4.1 Branchement des cordons de mesure ..... 22
5 Mesures 23
5.1 Mesure de tension 23
5.2 Mesure de courant continu. 24
5.3 Mesure de résistance 24
5.4 Test de continuité ..... 24
5.5 Test de diodes ..... 25
5.6 Test de batteries. 25
5.7 Gel de la valeur de mesure ..... 25
5.8 Activation de l'éclairage de l'affichage ..... 26
6 Remplacement de la batterie ou des fusibles ..... 26
7 Caractéristiques techniques ..... 26

Vous trouverez page 2 l'ensemble des éléments et branchements décrits.

1 Eléments et branchements

1 Affichage LCD
2 Touche « HOLD » pour geler une valeur de mesure
3 Touche pour allumer et éteindre l'éclairage de l'affichage
4 Sélecteur rotatif pour sélectionner la fonction de mesure
5 Prise « 10A » pour le cordon de mesure rouge pour des mesures de courant continu au-delà de 200 mA à 10 A max.
6 Prise « V Ω mA » pour le cordon de mesure rouge pour toutes les mesures à l'exception des mesures de courant continu au-delà de 200 mA à 10 A max.
7 Prise « COM » pour le cordon de mesure noir

2 Conseils de sécurité

Cet appareil répond à toutes les directives nécessaires de l'Union Européenne et porte donc le symbole €€

AVERTISSEMENT : Avec cet appareil, il est possible de mesurer des tensions élevées dangereuses. Pour des mesures de tension à partir de 42 V, soyez particulièrement prudent !

1. Portez des gants de sécurité pour vous protéger des décharges électriques.
2. Lorsque vous positionnez les pointes de touche, veillez à ce que vos doigts soient derrière les protections.
3. Ne faites pas fonctionner le multimètre si vous constatez des dommages sur l'appareil ou les cordons de mesure. Tout cordon endommagé doit être remplacé par un cordon de mesure d'origine.

Respectez scrupuleusement les points suivants :

• L'appareil n'est conçu que pour une utilisation en intérieur. Protégez-le de tout type de projections d'eau, des éclaboussures, d'une humidité élevée et de la chaleur (plage de température de fonctionnement autorisée : 0–50 °C).
• Pour le nettoyage, utilisez toujours un chiffon sec et doux, en aucun cas de produits chimiques ou d'eau.
• Nous déclinons toute responsabilité en cas de dommages matériels ou corporels résultats si les réglementations de sécurité en vigueur pour des tensions à partir de 42 V ne sont pas respectées, si l'appareil est utilisé dans un but autre que celui pour lequel il a été conçu, s'il n'est pas correctement utilisé ou branché, s'il y a surcharge ou s'il n'est pas réparé par une personne habilitée, en outre, la garantie deviendrait caduque.

Lorsque l'appareil est définitivement retiré du service, éliminez-le conformément aux directives locales.

CARTONS ET EMBALLAGE PAPIER À TRIER

3 Possibilités d'utilisation

Ce multimètre digital DMT-2004 permet de mesurer des tensions jusqu'à ==/\~ 250 V, des courants jusqu'à== 10 A et des résistances jusqu'à 2 MΩ. Il permet également de vérifier des diodes et batteries. Pour un test de continuité, un buzzer est intégré.

4 Fonctionnement

1) Des autocollants avec avertissements importants d'utilisation en 8 langues sont livrés avec le multimètre. Collez l'autocollant correspondant à votre langue (voir schéma à droite) dans la zone prévue à cet effet sur le couvercle du boîtier, sur la face arrière !
2) Pour allumer l'appareil, tournez le sélecteur (4) de la position « OFF » sur la fonction souhaitée. Sur l'affichage (1), une indication est affichée. Si l'affichage reste sombre ou si le symbole 📄affiche, insérez une nouvelle batterie, 📋 chapitre 6.

3) Pour une position de lecture plus confortable, l'appareil peut également être posé, via l'étrier escamotable de la face arrière.
4) Après le fonctionnement, éteignez toujours l'appareil (sélecteur sur « OFF ») sinon la batterie est inutilement utilisée. En cas de non utilisation prolongée, retirez la batterie, elle pourrait couler et endommager l'appareil.

4.1 Branchement des cordons de mesure

L'appareil est doté de 3 prises de mesure :

1. La prise « COM » (7) du milieu est la prise (−) commune pour toutes les mesures ; reliez ici le cordon de mesure noir.
2. La prise « V Ω mA » (6) droite est la prise commune (+) pour toutes les mesures à l'exception des mesures de courant au-delà de 200 mA. Reliez ici le cordon de mesure rouge.
3. Pour des mesures de courant supérieures à 200 mA, il faut brancher le cordon de mesure rouge à la prise gauche « 10A » (5).

Pour effectuer les mesures, retirez les capuchons de protection des pointes de touche et après utilisation, replacez-les.

ATTENTION!

Pour éviter tout danger de décharge électrique, vous devez impérativement, avant d'ouvrir le boîtier, retirer les pointes de touche des prises de branchement et des points de mesure

Des fusibles sont intégrés pour protéger des surtensions et risques d'incendie. Tout fusible défectueux doit être impérativement remplacé par un fusible de même type.

F 10 AL/250 V F 200 mAl/250 V

Alimentation: 1 x batterie 9 V

5 Mesures

AVERTISSEMENT : Des mesures dans des circuits électriques où une tension supérieure à 42 V est présente, ne devraient être effectuées que par des personnes ayant connaissance des risques de contact avec une telle tension et étant capables de prendre les mesures de sécurité idoines. Pour des mesures avec un danger de contact, évitez de travailler tout seul, soyez accompagné.

Attention : Avant de commuter sur une autre fonction de mesure, éloignez toujours les pointes de touche de l'objet à mesurer sinon le multimètre pourrait être endommagé !

Si vous ne connaissez pas les valeurs de tension ou de courant, sélectionnez tout d'abord la plage de mesure la plus grande pour éviter toute surcharge du multimètre. Ensuite pour une plus grande précision, sélectionnez la plage de mesure la plus petite possible (par exemple mesurez == 15 V dans la plage « 20 V DC » et pas dans la plage « 200 V DC »). En cas de dépassement de la plage de mesure, l'appareil indique « 1 ». Dans ce cas, sélectionnez la plage immédiatement supérieure.

5.1 Mesure de tension

AVERTISSEMENT : Calculez avec des tensions non prévues sur les objets à mesurer. Par exemple, des condensateurs peuvent être chargés de manière dangereuse même avec une source de tension déconnectée.

• Avec cet instrument, vous ne devez pas effectuer de mesure dans des circuits électriques avec effets corona (haute tension). Danger de mort !
• La tension maximale à mesurer ne doit pas dépasser ===/\~ 250 V. Dans le cas contraire, il y a danger de mort !

Attention : Pour des mesures de tension, il ne faut pas brancher le cordon de mesure rouge à la prise « 10A » (5), le multimètre et l'objet à mesurer pourraient être endommagés !

Pour des mesures de tensions alternatives, tournez le sélecteur (4) sur une des deux plages « VAC », pour des mesures de tensions continues sur

une des cinq plages « V _DC ». Maintenez les pointes de touche sur l'objet à mesurer et lisez la valeur sur l'affichage. Si pour des mesures de tension continue, le pôle moins est à la pointe de touche rouge et le pôle plus à la pointe de touche noire, un signe moins s'affiche devant la valeur de mesure.

5.2 Mesure de courant continu

• Le courant à mesurer ne doit pas dépasser 10 A !
• Il ne faudrait pas mesurer des courants entre 200 mA et 10 A pendant plus de 30 secondes. Il faut une pause de 15 minutes entre chaque mesure. Sinon, le multimètre et les cordons de mesure pourraient être endommagés !

Pour des mesures jusqu'à 200 mA, tournez le sélecteur (4) sur une des trois plages « ADC ». Pour des mesures au-delà de 200 mA à 10 A, reliez le cordon de mesure rouge à la prise « 10A » (5) et tournez le sélecteur sur la position « 10A ». Insérez le multimètre dans le circuit à mesurer via les cordons de mesure et lisez la valeur sur l'affichage. Si le pôle moins est à la pointe de touche rouge et le pôle plus à la pointe de touche noire, un signe moins s'affiche devant la valeur de mesure.

5.3 Mesure de résistance

- Ne mesurez jamais une résistance si une tension est présente. Mesurez-la toujours séparément, sinon la mesure est fausse. Pour ce faire, dessoudez si besoin la résistance du circuit.

Tournez le sélecteur (4) dans une des plages « Ω ». Maintenez les pointes de touche sur la résistance et lisez la valeur sur l'affichage.

Si entre les pointes de touche il n'y a pas de résistance ou s'il y a une résistance ≥ 2 MΩ, l'affichage indique « 1 ».

5.4 Test de continuité

- N'effectuez jamais le test de continuité si une tension est présente, sinon la mesure est fausse.

Le test de continuité permet de déterminer les interruptions de circuit. Tournez le sélecteur (4) sur la position ➤; maintenez les pointes de touche sur les points de mesure. L'affichage indique la valeur de résis-

tance (jusqu'à 1999 Ω). Si elle est inférieure à 20 Ω environ, le buzzer interne retentit.

L'affichage indique « 1 » si le circuit de courant est ouvert.

5.5 Test de diodes

- Ne mesurez jamais une diode si une tension est présente. Mesurez-la toujours séparément, sinon la mesure est fausse. Pour ce faire, dessoudez si besoin la diode du circuit.

Tournez le sélecteur (4) sur la position ➤ maintenez la pointe de touche noire sur la cathode de la diode et la pointe de touche rouge sur l'anode. L'affichage indique la tension de passage jusqu'à 1,999 V pour un courant de mesure de 1 mA max.

Lors d'un affichage de 0 V environ, la diode a un court-circuit.

Si l'affichage indique « 1 », la diode est interrompue, branchée dans le sens de blocage (inversez la polarité de la diode) ou n'a pas de contact aux pointes de touche.

5.6 Test de batteries

On peut vérifier des batteries 1,5 V et 9 V ; selon le type de batterie, tournez le sélecteur (4) sur la position « 1.5V » ou « 9V ». Mettez la pointe de touche noire au pôle moins et la pointe de touche rouge au pôle plus de la batterie. Sur l'affichage, la tension de la batterie s'affiche.

Type de batterie	Etat de charge
	bon faible mauvais
batterie 9V	>8,2V	7,2V à 8,2V	<7,2V
batterie 1,5V	>1,35V	1,22V à 1,35V	<1,22V

5.7 Gel de la valeur de mesure

On peut geler une valeur indiquée sur l'affichage pour par exemple pourvoir lire la valeur une fois les pointes de touche retirées de l'objet à mesurer. Pour ce faire, appuyez sur la touche « HOLD » (2). Sur l'affichage, « HOLD » s'affiche. Pour revenir à la valeur actuelle de mesure, désactivez la fonction avec la touche « HOLD » (« HOLD » disparaît de l'affichage).

5.8 Activation de l'éclairage de l'affichage

Pour activer l'éclairage de l'affichage, appuyez sur la touche ⚙(3), par une nouvelle pression, il s'éteint.

6 Remplacement de la batterie ou des fusibles

A Si sur l'affichage, rien n'est visible ou si le symbole é(batterie presque épuisée), est visible, il faut insérer une nouvelle batterie 9 V.
B Si la mesure de courant n'est pas possible, vérifiez les fusibles internes et faites-les remplacer par un technicien habilité.

Le compartiment batterie et les portes-fusibles se trouvent sur la face arrière sous le couvercle du boîtier.

AVERTISSEMENT : Avant d'ouvrir le boîtier, retirez les pointes de touche des points à mesurer et retirez les cordons de mesure des prises de l'appareil. Sinon, il y a risque de décharge électrique. Ne faites jamais fonctionner l'appareil lorsqu'il est ouvert.

1) Dépliez l'étrier de positionnement, desserrez les deux vis du couvercle et retirez le couvercle.
2) Pour remplacer la batterie, retirez la batterie usagée, mettez les contacts sur la nouvelle batterie et insérez-la dans le compartiment.

Ne jetez pas les batteries usagées dans la poubelle domestique. Déposez-les dans les containers spécifiques conformément aux directives locales.

S'il faut remplacer un fusible, remplacez le fusible défectueux toujours par un fusible de même type (voir Caractéristiques techniques).

3) Revissez le couvercle avant de rallumer l'appareil.

7 Caractéristiques techniques

Affichage :....3 ½ positions, LCD 21 mm

Taux de mesure : ..... 2 mesures par seconde

Catégorie de mesure : .CAT III 250 V

Mesure de tension : . . . ==/\~ 250 V max., plage 200 mV : protection surcharge ==/\~ 200 V

Fusibles : ....jusqu'à 200 mA : F 200 mAL/250V 200 mA jusqu'à 10 A : F 10 AL/250V

Mesure de résistance /

test de continuité : . . . protection surcharge == /\~ 250 V pour 15 s max.

Résistance d'entrée : .. > 1 MΩ

Bande passante VAC : . 45–450 Hz

Test de diode : ..... affichage de la tension de passage jusqu'à 1,999 V, courant de mesure 1 mA max., tension de mesure maximale 2,8 V env.

Buzzer de passage : . . . seuil de réponse < 20 Ω env.

Test de batterie : ..... courant test 6 mA (batterie 9 V) resp. 100 mA (batterie 1,5 V)

Plage d'utilisation : . . . 0 – 50 °C, humidité relative de l'air < 70 %

Alimentation : ..... batterie 9 V (non livrée)

Dimensions, poids : . . . 68 × 138 × 37 mm, 200 g

Plages de mesure

Plage		Résolution	Précision Plage			Résolution	Précision
V_DC	200 mV	0,1 mV	±(0,5% + 2 digits)	Ω	200 Ω	0,1 Ω	±(0,8% + 2 digits)
	2000 mV	1 mV 200			Ω	1Ω
	20V0,01V	20 k			Ω	0,01 kΩ
	200V0,1V		±(0,8% + 2 digits)		200 kΩ	0,1 kΩ
	600 V	1 V			2000 kΩ	1 kΩ	±(1,0% + 2 digits)
V_AC	200V0,1V		±(1,2% + 10 digits)50/60Hz	A_DC	2000 μA	1 μA	±(1,0% + 2 digits)
	600 V	1 V			20 mA	10 μA
BATT.	9V	10 mV	±(1,0% + 2 digits)		200 mA	100 μA	±(1,2% + 2 digits)
	1,5V	1 mV		10A		10 mA	±(2,0% + 2 digits)

Tout droit de modification réservé.

Notice d'utilisation protégée par le copyright de MONACOR® INTERNATIONAL GmbH & Co. KG. Toute reproduction même partielle à des fins commerciales est interdite.
